Esquema en estrella y en copo de nieve

Diseño de bases de datos

Lis Sulmont

Curriculum Manager

Esquema en estrella

Modelado dimensional: esquema en estrella

Tablas de hechos

  • Almacenan registros de una métrica
  • Cambian con regularidad
  • Se conectan a las dimensiones a través de claves externas

Tablas de dimensiones

  • Contienen descripciones de atributos
  • No cambian tan a menudo

Ejemplo:

  • Suministrar libros a tiendas de Estados Unidos y Canadá.
  • Llevar un programa de las ventas de libros
Diseño de bases de datos

Ejemplo de esquema en estrella

Diagrama de esquema en estrella

Diseño de bases de datos

Esquema en copo de nieve (una extensión)

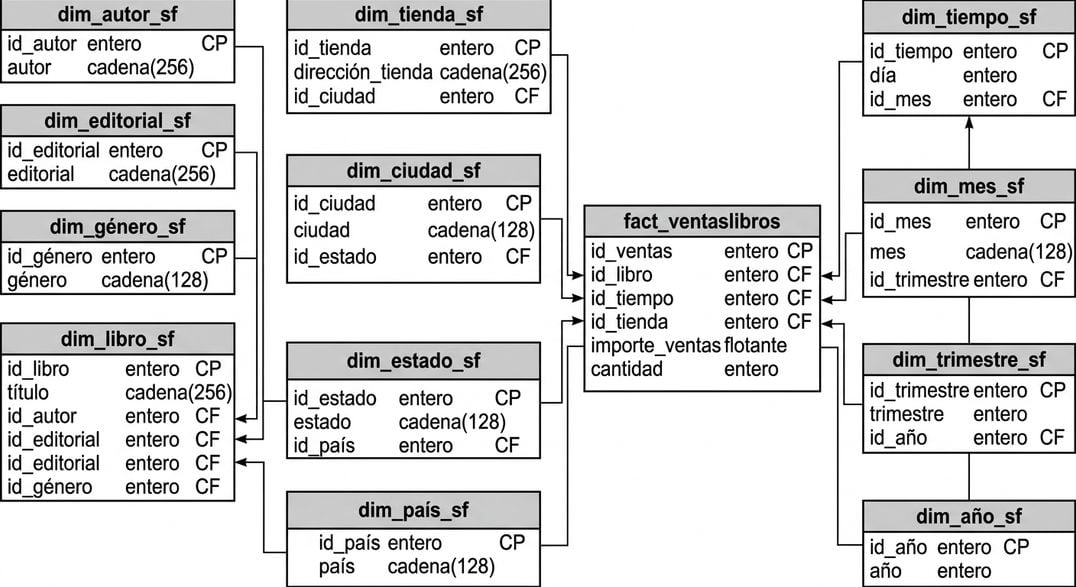

Diagrama del esquema en copo de nieve

Diseño de bases de datos

La misma tabla de hechos, diferentes dimensiones

$$

Diagrama de esquema en estrella

Esquemas en estrella: una dimensión

$$

Diagrama del esquema en copo de nieve

Esquemas en copo de nieve: más de una dimensión

Ya que las tablas de dimensiones están normalizadas

Diseño de bases de datos

¿Qué es la normalización?

  • Técnica de diseño de bases de datos
  • Divide las tablas en tablas más pequeñas y las conecta mediante relaciones.
  • Objetivo: reducir la redundancia y aumentar la integridad de los datos.
Diseño de bases de datos

¿Qué es la normalización?

  • Técnica de diseño de bases de datos
  • Divide las tablas en tablas más pequeñas y las conecta mediante relaciones.
  • Objetivo: reducir la redundancia y aumentar la integridad de los datos.

Identifica grupos de datos repetidos y crea nuevas tablas para ellos.

Diseño de bases de datos

Dimensión del libro del esquema en estrella

$$ Dimensión del esquema en estrella del libro

Más probabilidad de valores repetidos:

  • Autor
  • Editorial
  • Género
Diseño de bases de datos

Dimensión del libro del esquema en copo de nieve

Dimensión del libro del esquema en copo de nieve

Diseño de bases de datos

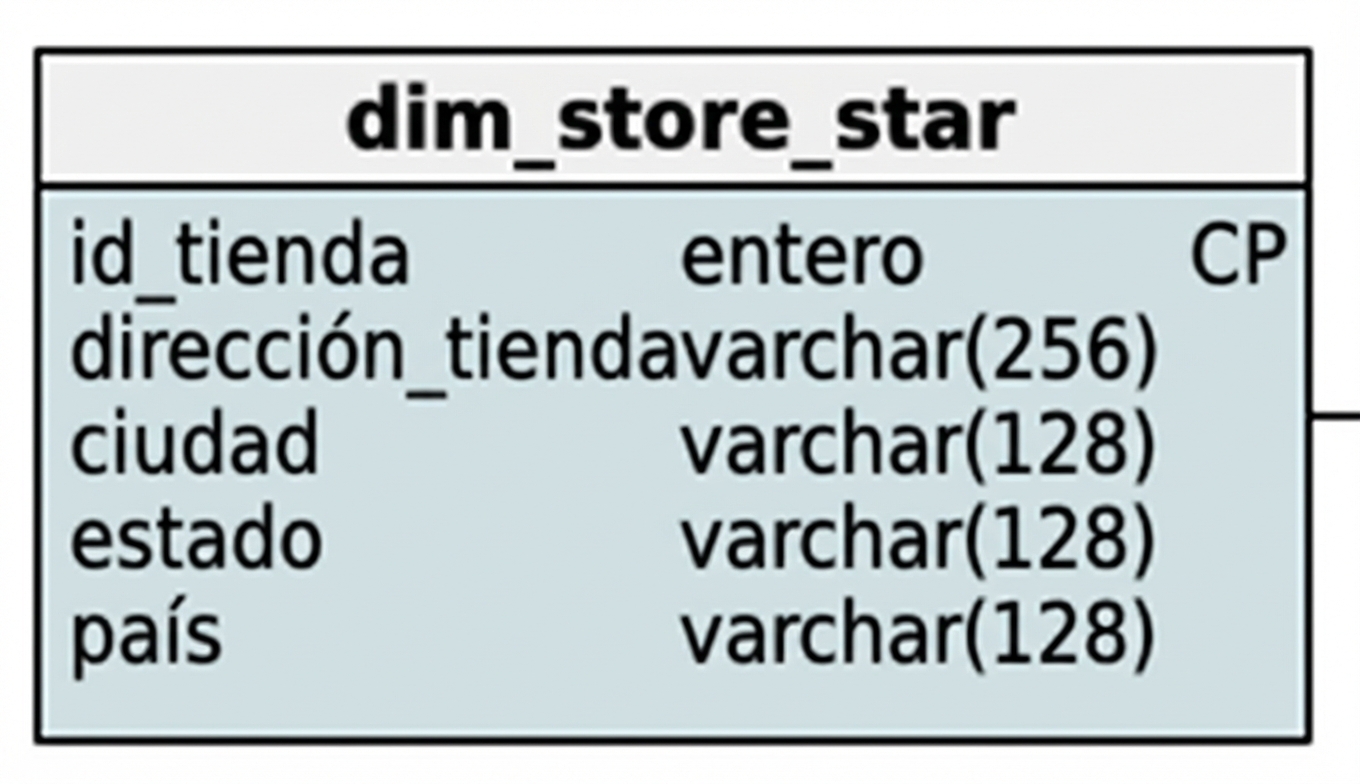

Dimensión de almacenamiento del esquema en estrella

$$ Dimensión de almacenamiento del esquema en estrella

  • Ciudad
  • Estado
  • País
Diseño de bases de datos

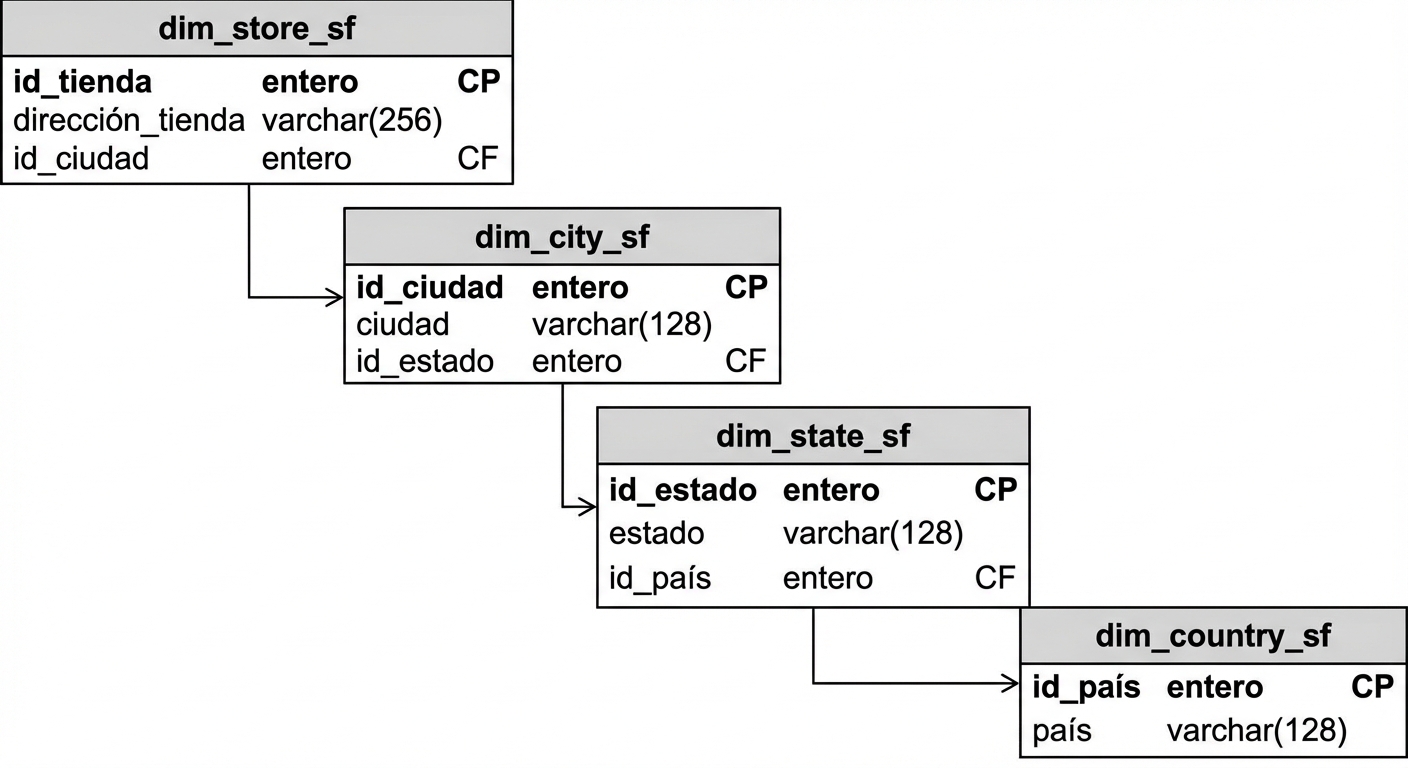

Dimensión de almacenamiento del esquema en copo de nieve

Dimensión de almacenamiento del esquema en copo de nieve

Dimensión del libro del esquema en copo de nieve

Diseño de bases de datos

$$ $$ $$ $$ $$ Dimensión temporal del esquema en estrella

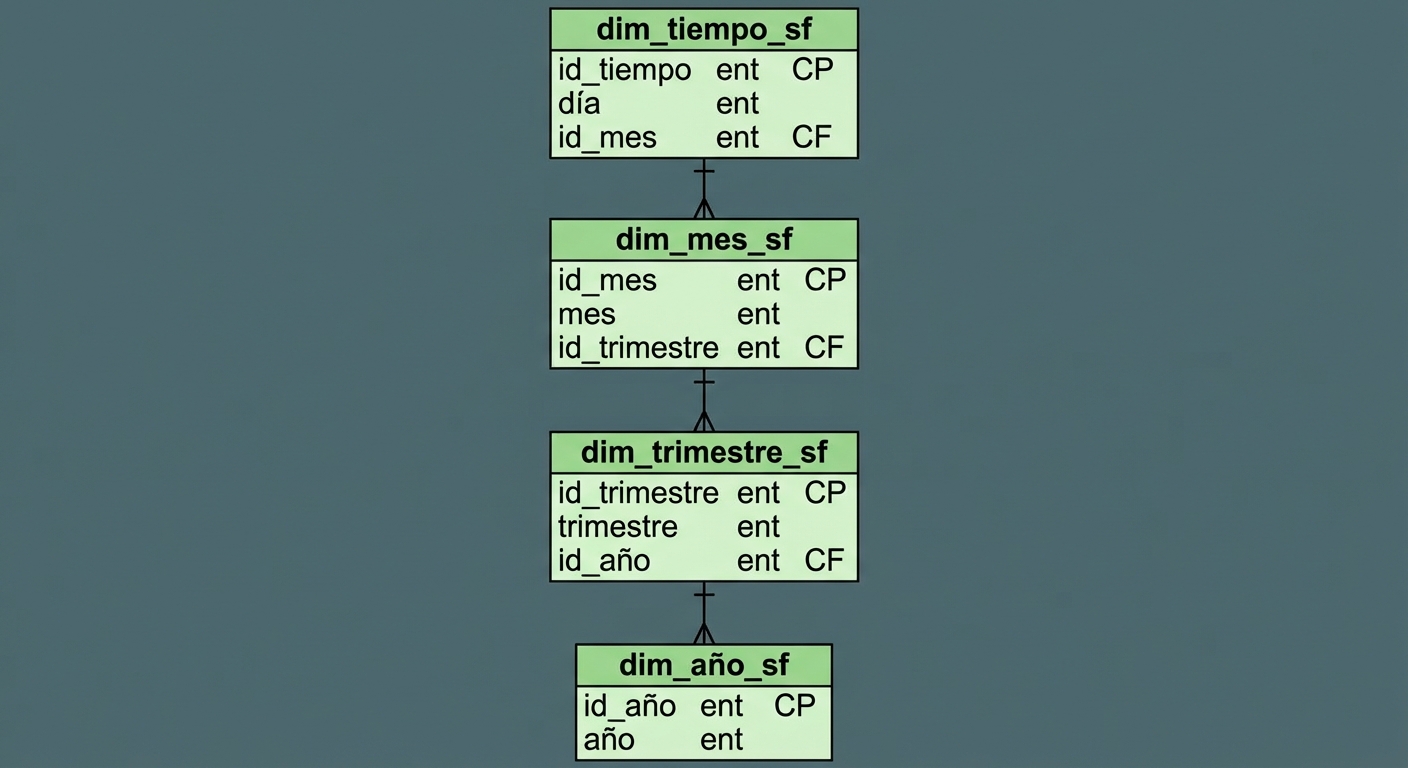

$$ Dimensión temporal del esquema en copo de nieve

Diseño de bases de datos

$$

Esquema en copo de nieve

Diseño de bases de datos

¡Vamos a practicar!

Diseño de bases de datos
