Diseño de bases de datos

Lis Sulmont

Curriculum Manager

¿Qué es el diseño de bases de datos?

Determina cómo se almacenan los datos de forma lógica.
- ¿Cómo se leerán y actualizarán los datos?
Utiliza modelos de bases de datos: especificaciones de alto nivel para la estructura de bases de datos.
- Más popular: modelo relacional
- Otras opciones: Modelos noSQL, modelo orientado a objetos, modelo de red
Utiliza esquemas: plano de la base de datos.
- Define tablas, campos, relaciones, índices y vistas.
- Al insertar datos en bases de datos relacionales, se deben respetar los esquemas.

Proceso de creación de un modelo de datos para los datos que se van a almacenar.

1. Modelo conceptual de datos: describe entidades, relaciones y atributos.

Herramientas: diagramas de estructura de datos, por ejemplo, diagramas entidad-relación y diagramas UML.

2. Modelo de datos lógico: define tablas, columnas y relaciones.

Herramientas: modelos y esquemas de bases de datos, por ejemplo, modelo relacional y esquema en estrella.

3. Modelo de datos físicos: describe el almacenamiento físico.

Herramientas: particiones, CPU, índices, sistemas de copia de seguridad y espacios de tabla.

¹ https://en.wikipedia.org/wiki/Data_model

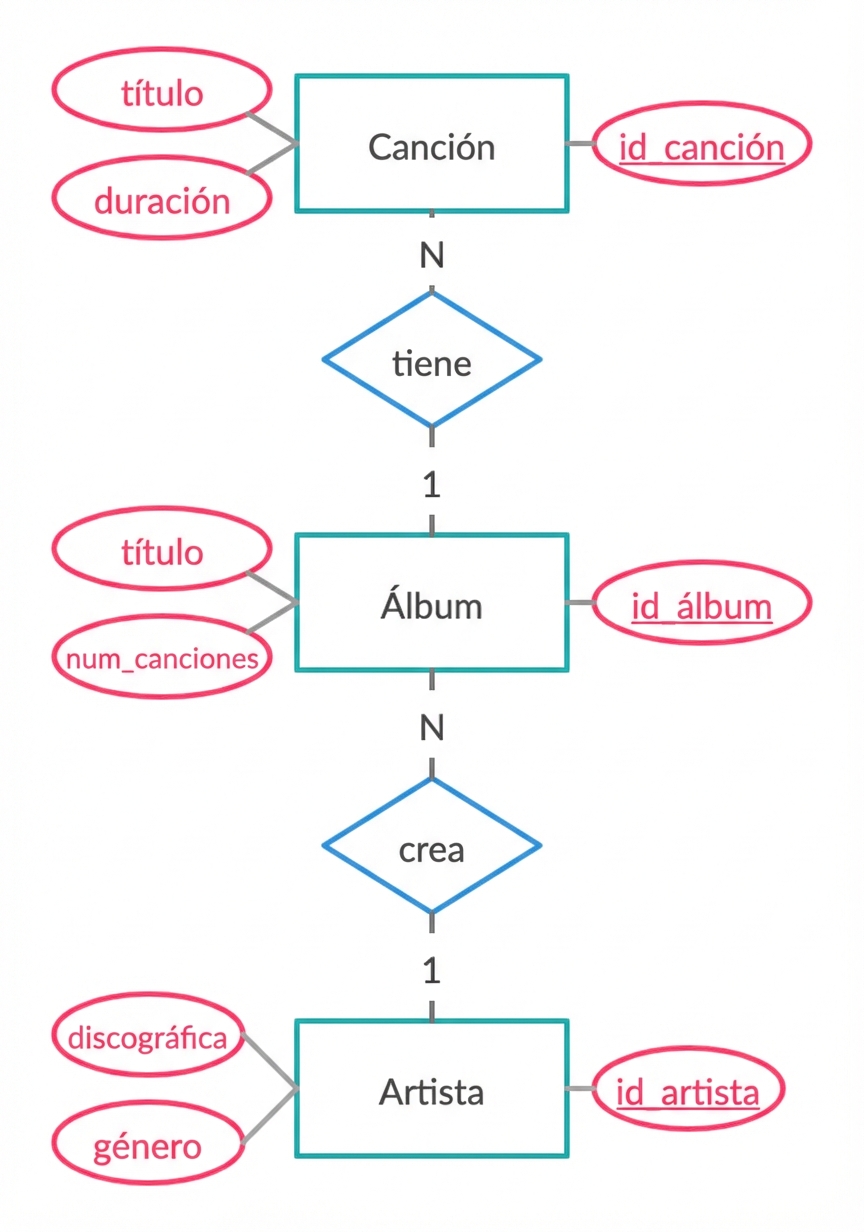

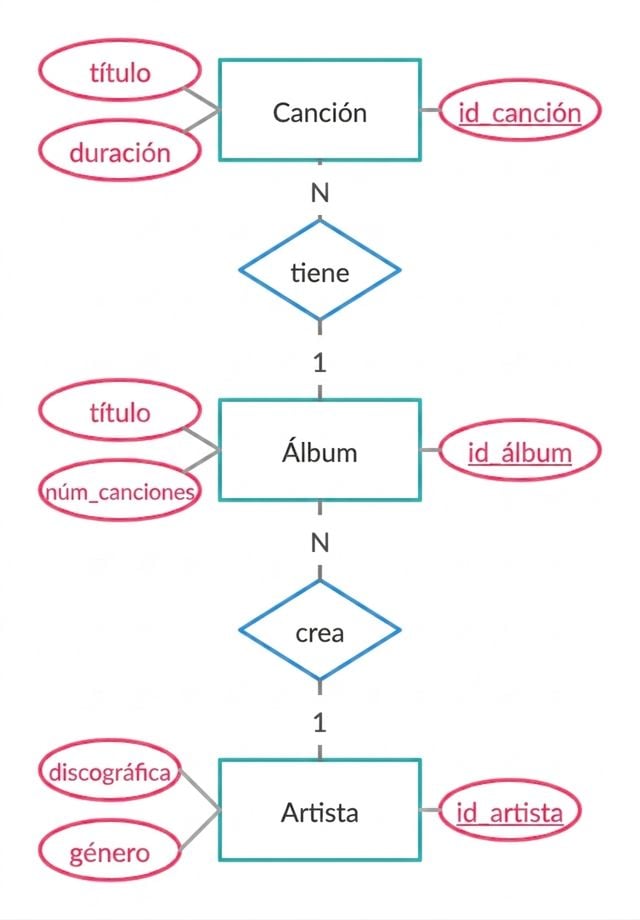

Diagrama ER del ejemplo de canción

Entidades, relaciones y atributos.

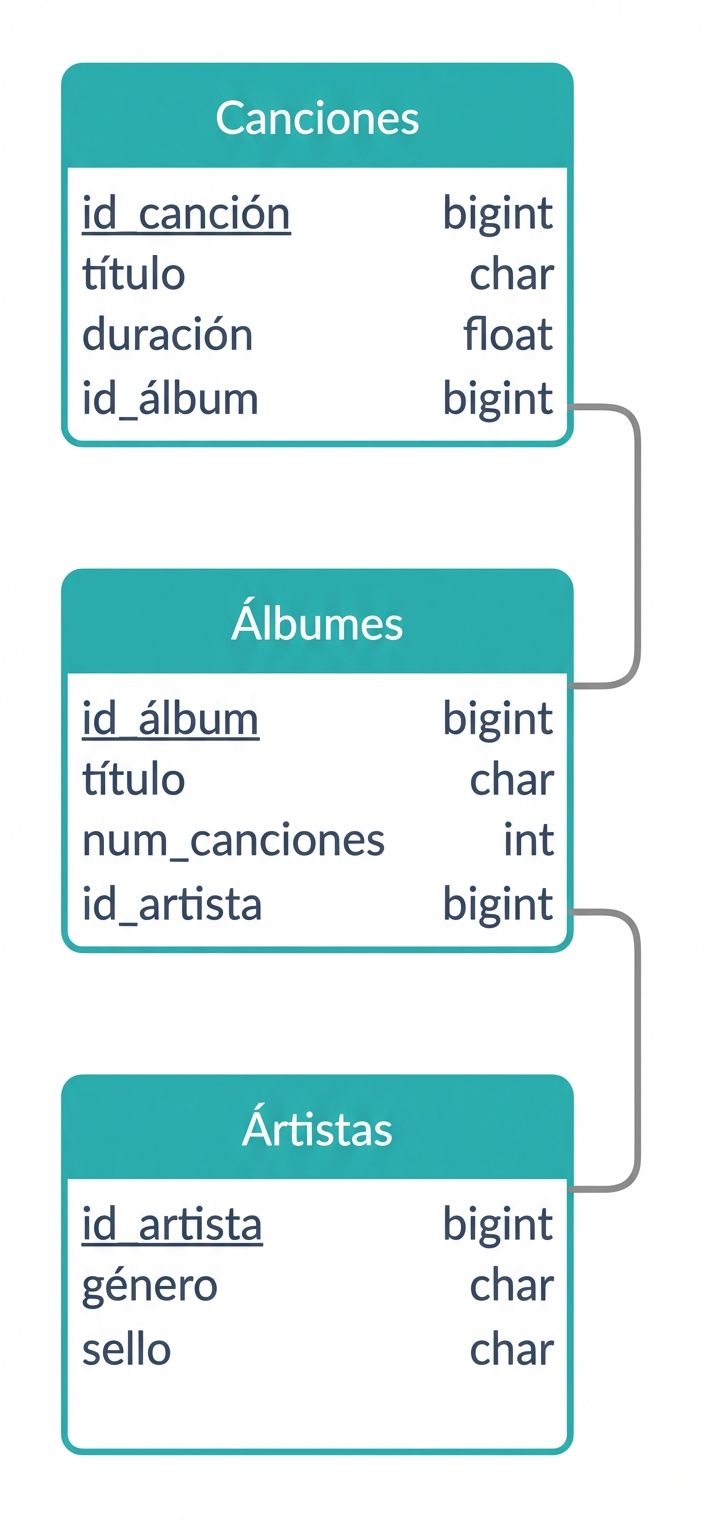

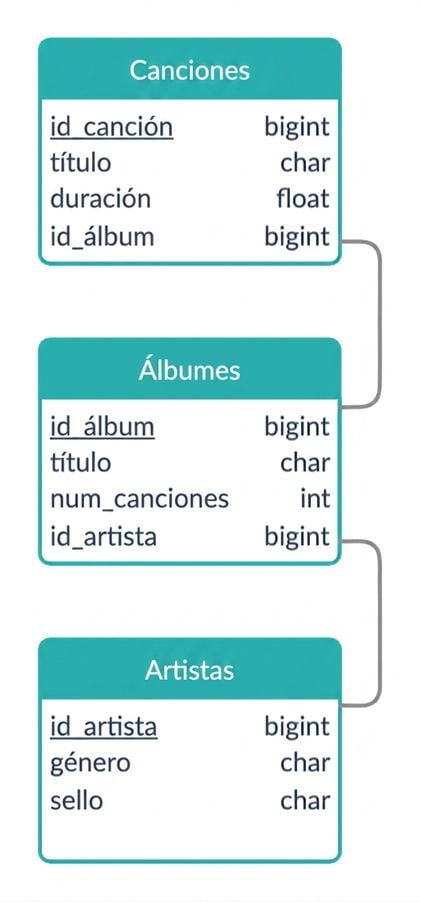

Esquema lógico del ejemplo de canción

Conversión más rápida: las entidades se convierten en tablas.

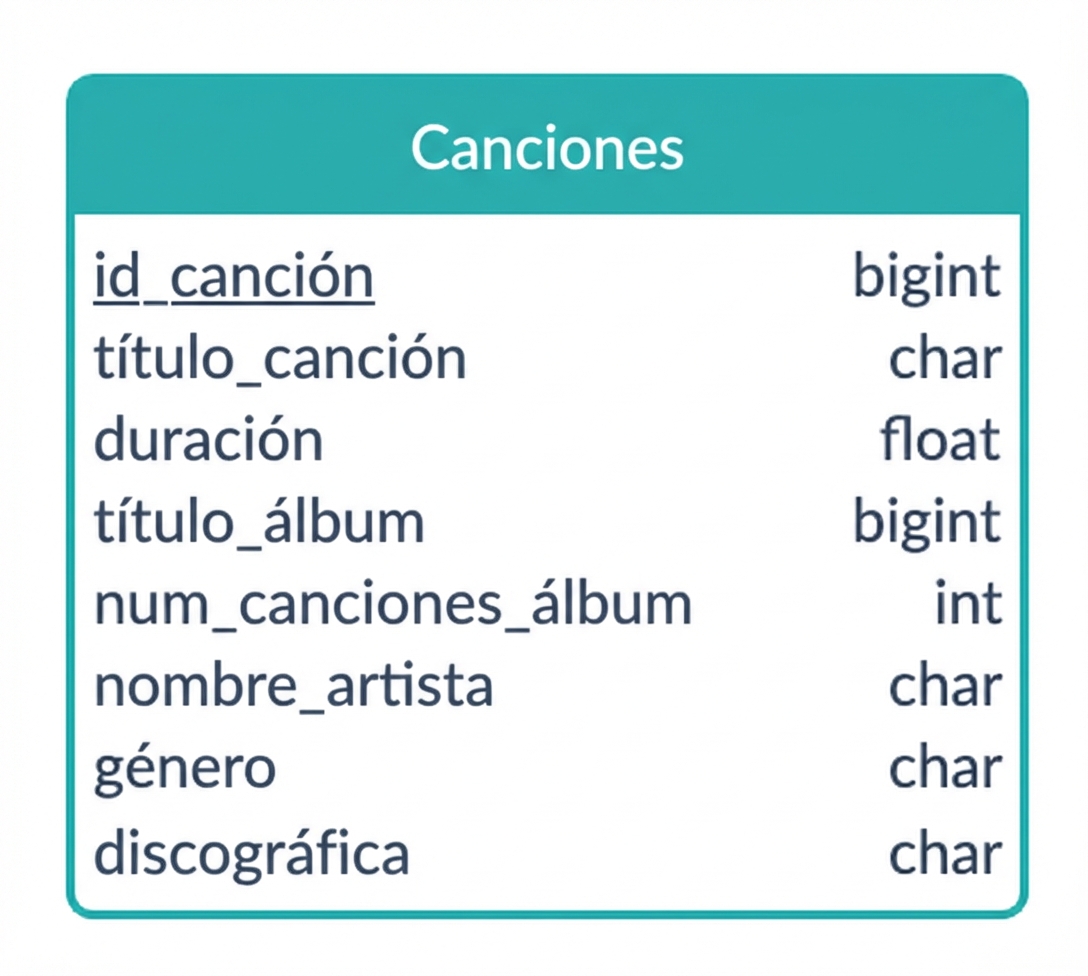

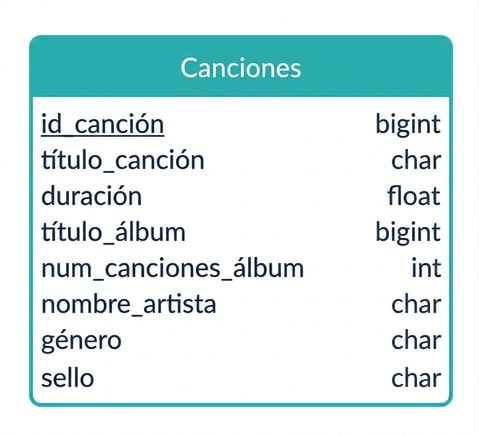

Otro ejemplo de un posible diagrama ER de una canción

Tablas de determinación

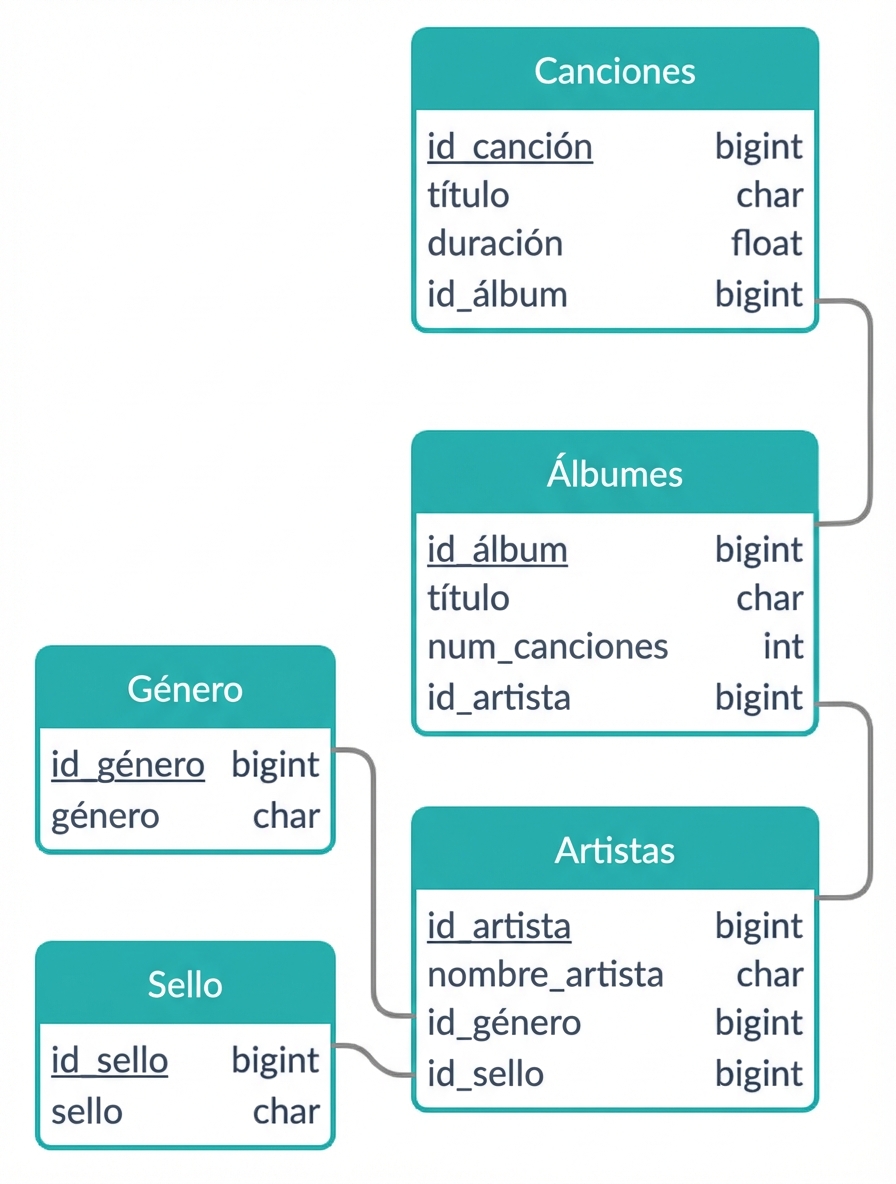

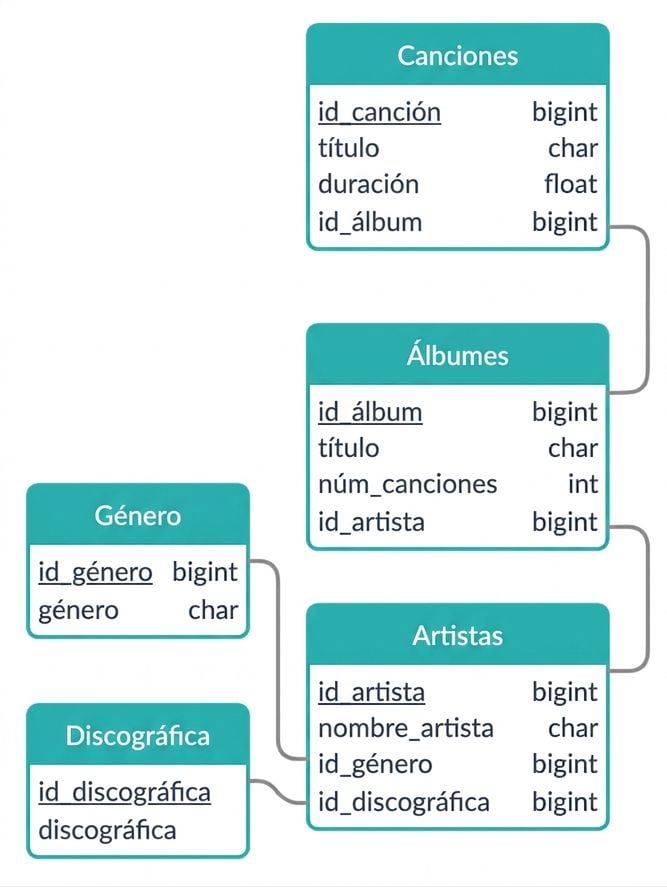

Otro ejemplo de un posible diagrama ER de una canción

Adaptación del modelo relacional para el diseño de almacenes de datos

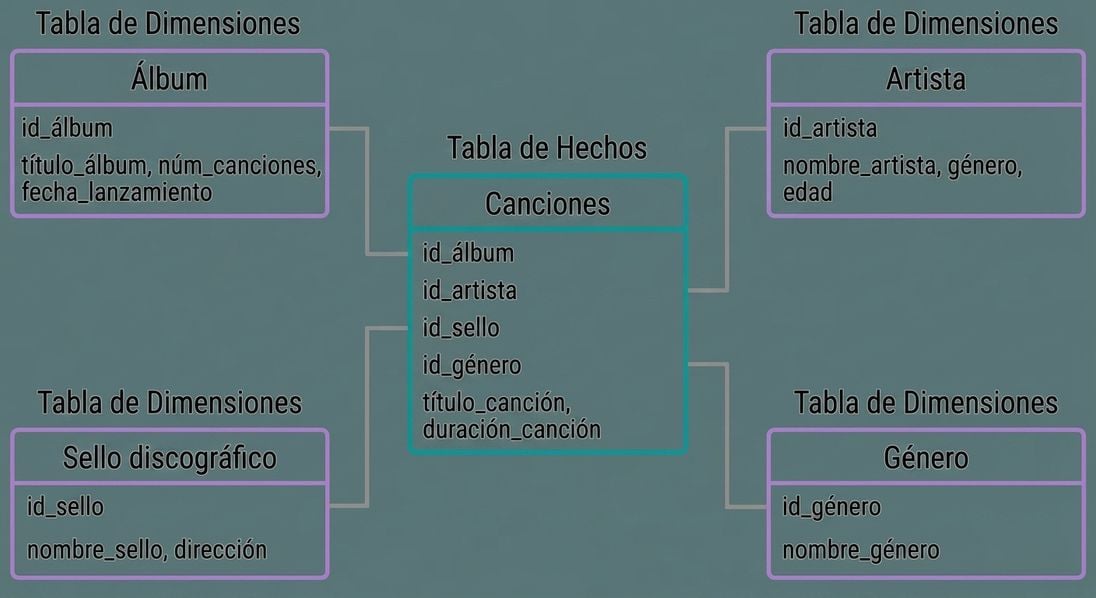

Tabla de hechos y tablas de dimensiones del ejemplo de la canción

Organizar según:

Tablas de hechos

Tablas de dimensiones

Diseño de bases de datos
