Projeto de banco de dados

Lis Sulmont

Curriculum Manager

O que é design de banco de dados?

Determina como os dados são armazenados de forma lógica
- Como os dados vão ser lidos e atualizados?
Usa modelos de banco de dados: especificações de alto nível para a estrutura do banco de dados
- Mais popular: modelo relacional
- Outras opções: Modelos nosql, modelo orientado a objetos, modelo de rede
Usa esquemas: projeto do banco de dados
- Define tabelas, campos, relações, índices e visualizações.
- Ao inserir dados em bancos de dados relacionais, os esquemas devem ser respeitados.

Processo de criação de um modelo de dados para os dados a serem armazenados

1. Modelo conceitual de dados: fala sobre entidades, relações e atributos.

Ferramentas: diagramas de estrutura de dados, tipo diagramas entidade-relacionais e diagramas UML

2. Modelo de dados lógico: define tabelas, colunas, relações

Ferramentas: modelos e esquemas de banco de dados, tipo, modelo relacional e esquema em estrela

3. Modelo de dados físicos: descreve o armazenamento físico

¹ https://en.wikipedia.org/wiki/Data_model

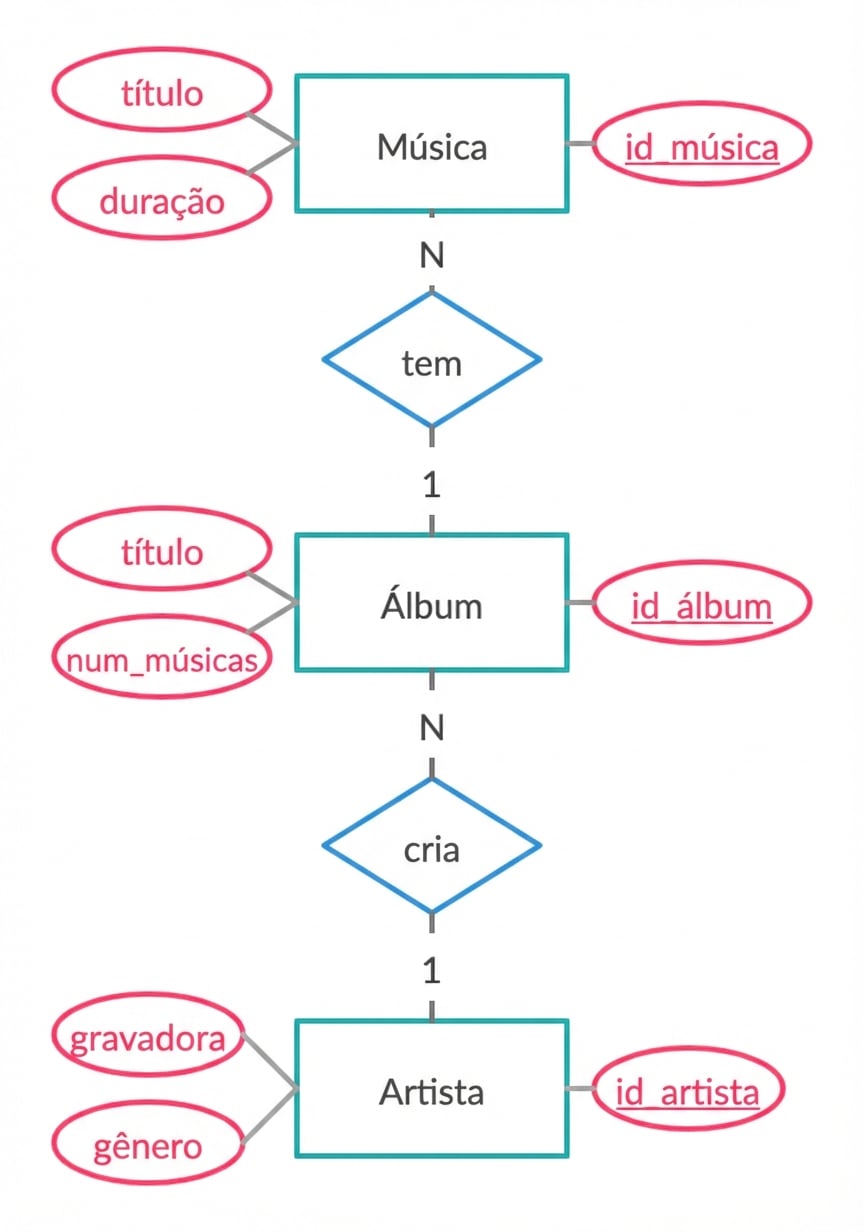

Diagrama ER do exemplo da música

Entidades, relações e atributos

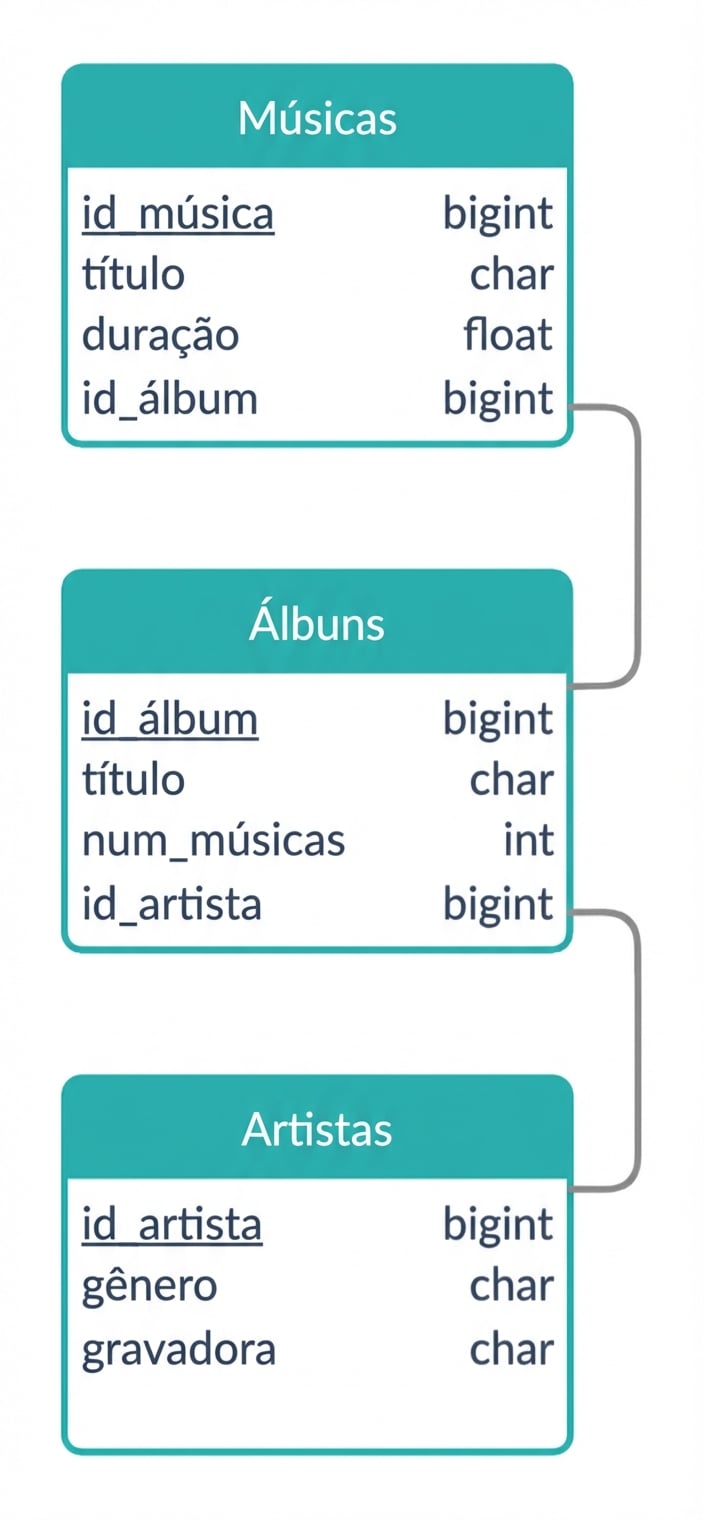

Esquema lógico do exemplo da música

Conversão mais rápida: as entidades viram tabelas

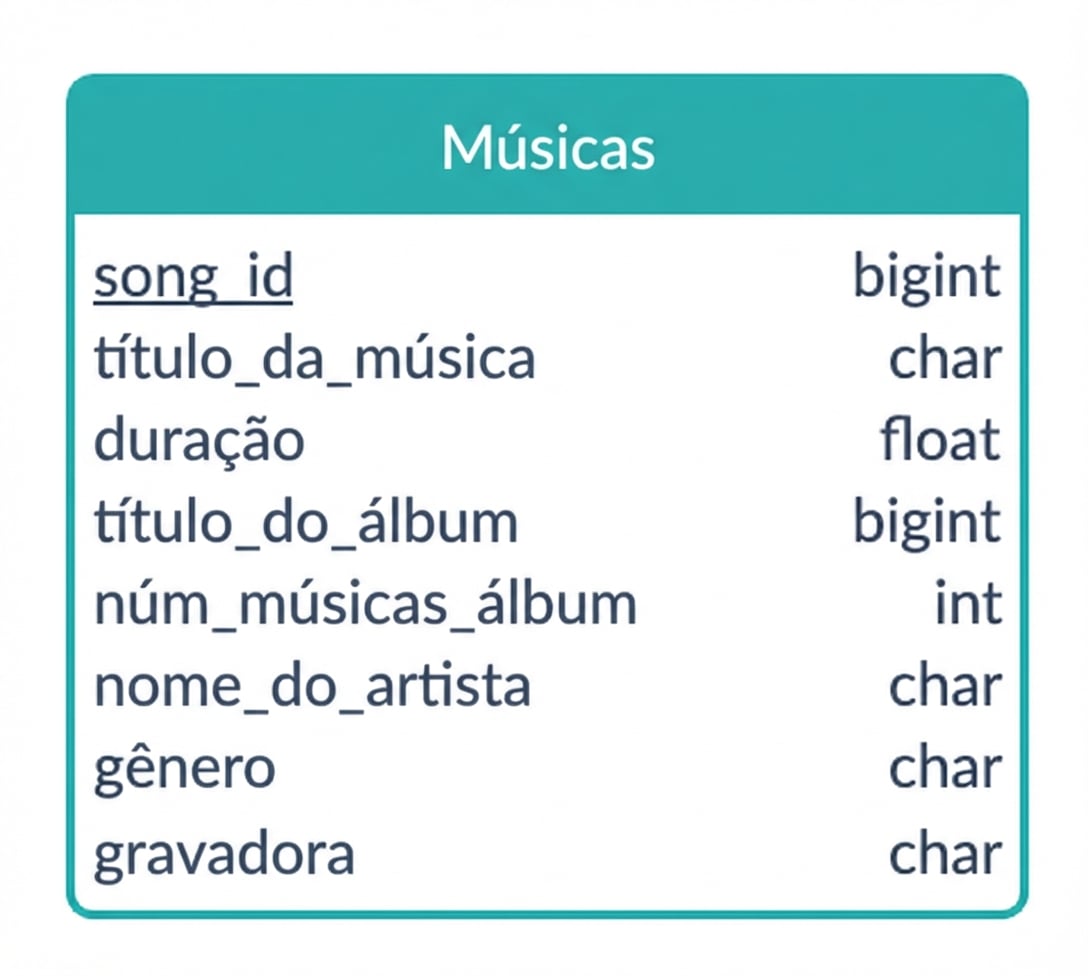

Outro exemplo de um possível diagrama ER de uma música

Tabelas de determinação

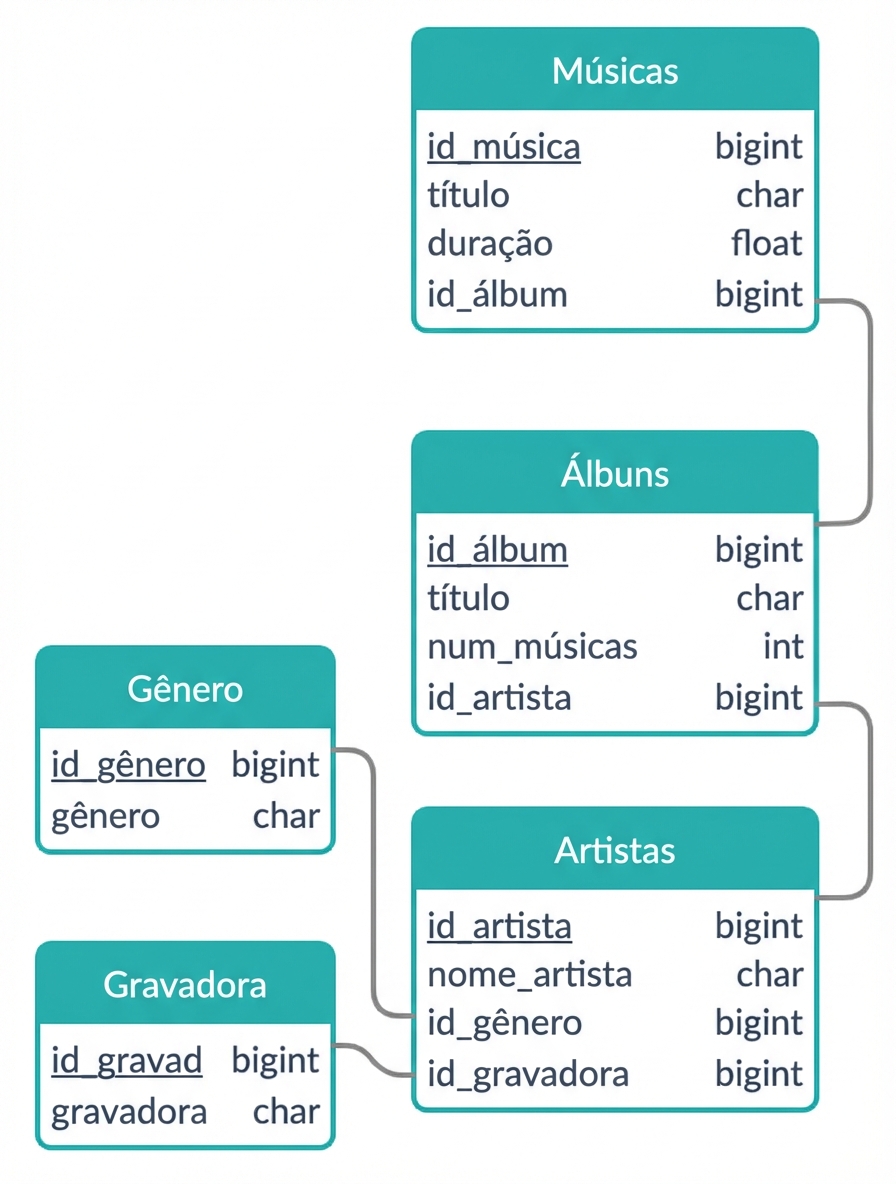

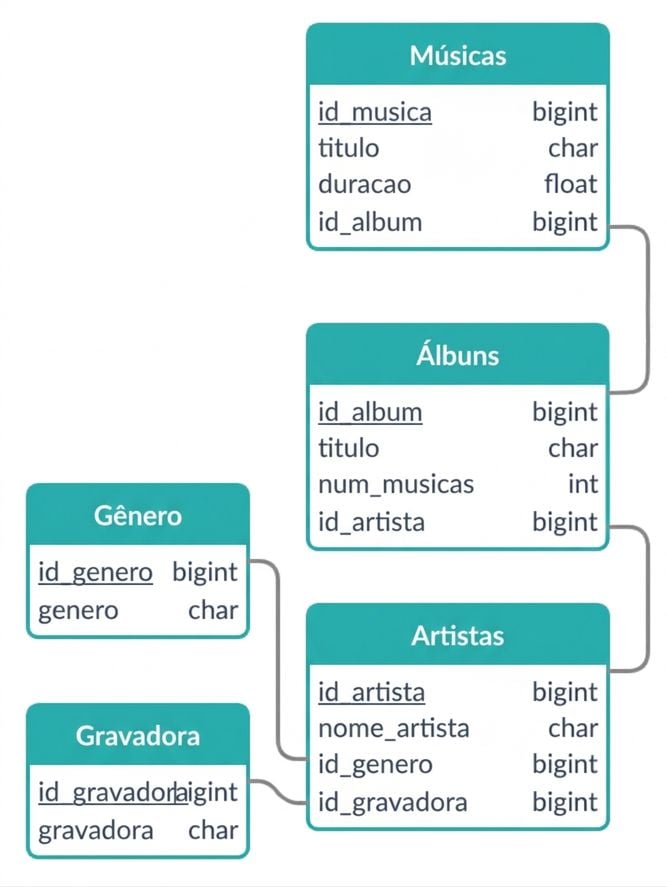

Outro exemplo de um possível diagrama ER de uma música

Adaptação do modelo relacional para o design de warehouse

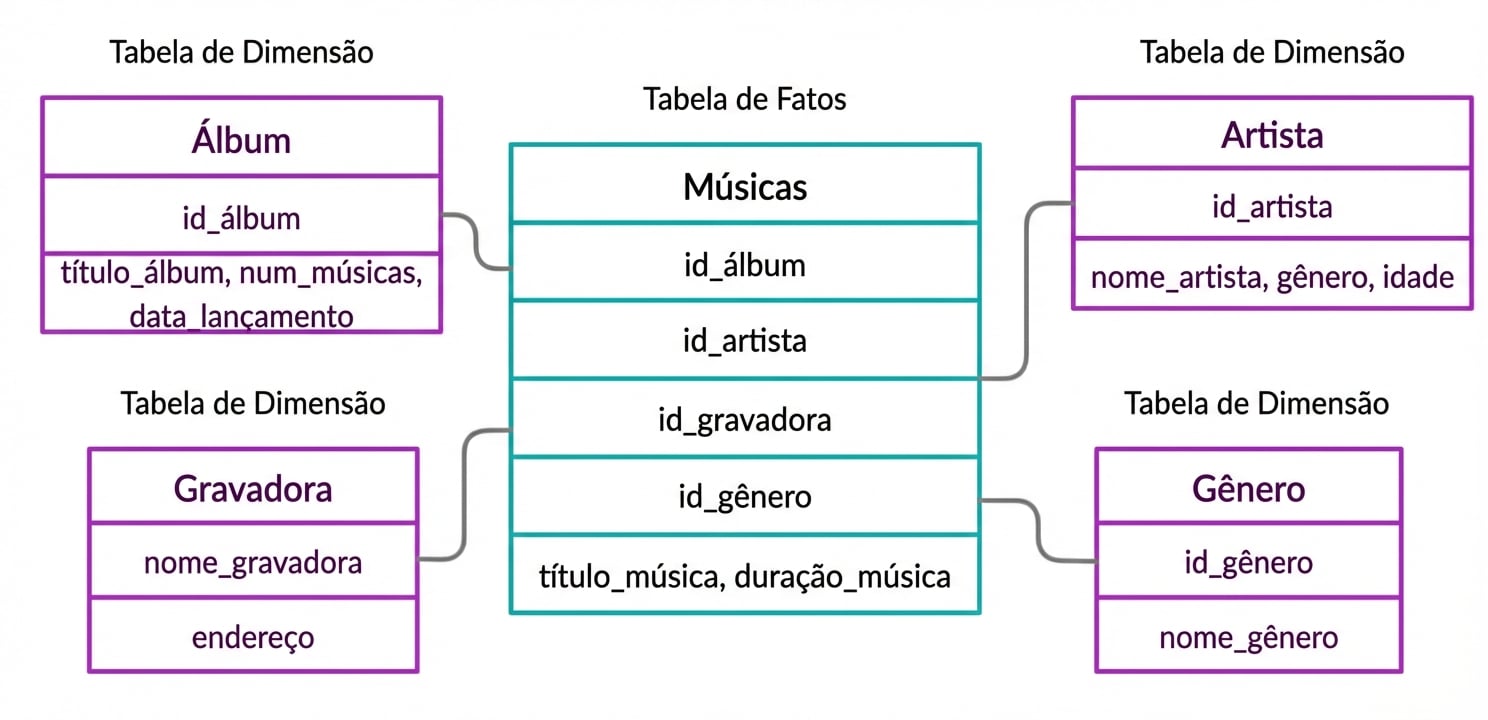

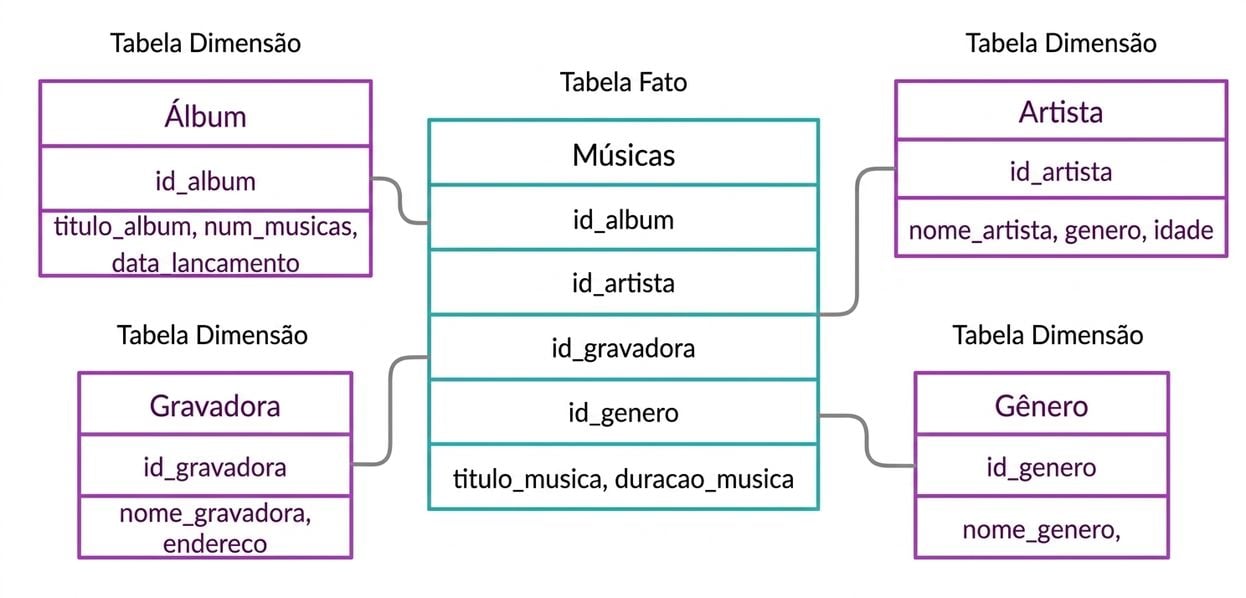

Tabela de fatos e tabelas de dimensões do exemplo da música

Organizar por:

Tabela de fatos:

Tabelas de dimensões:

Projeto de banco de dados
