Eixos do mal

Entendendo a visualização de dados

Richie Cotton

Data Evangelist at DataCamp

Comprimentos de barra sem sentido

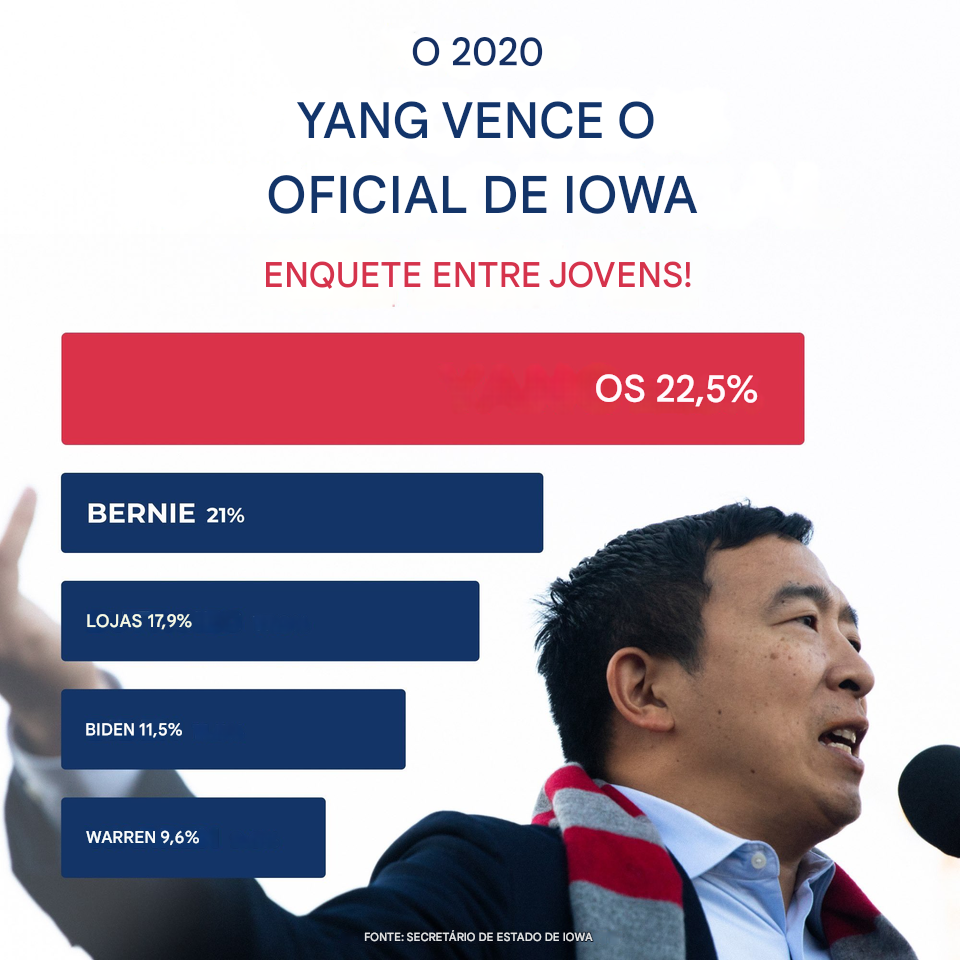

Um pôster promocional de uma campanha política de Andrew Yang, contendo um gráfico de barras. O comprimento das barras não é proporcional aos números mostrados nas barras .

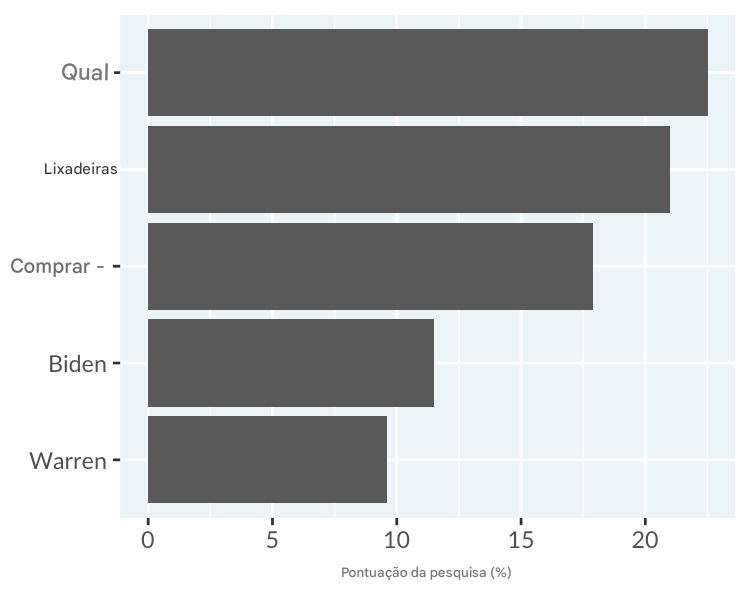

O gráfico de barras de Yang foi redesenhado com barras proporcionais, mostrando uma vantagem menor sobre o segundo colocado.

¹ https://www.reddit.com/r/dataisugly/comments/exewcc/thats_quite_a_large_15

O mesmo se aplica aos gráficos de barras empilhadas

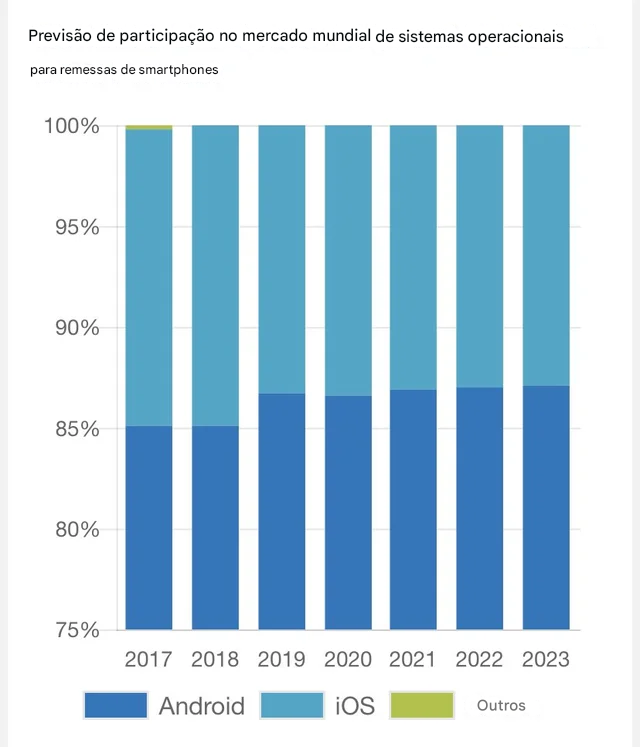

Um gráfico de barras empilhadas de uma empresa de marketing mostrando previsões da participação de mercado para cada sistema operacional de telefone celular. O eixo y começa em 75% em vez de zero

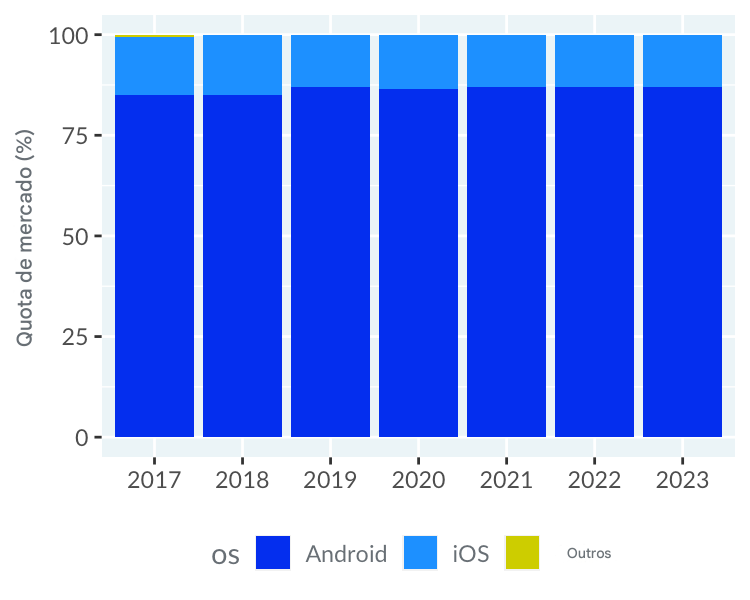

Os sistemas operacionais de telefones celulares, redesenhados com um eixo y começando do zero. Isso mostra mais claramente a popularidade do Android.

¹ https://www.reddit.com/r/dataisugly/comments/d76ixt/lets_make_13_vs_87_market_share_look_like_5050

Eixos duplos são enganosos

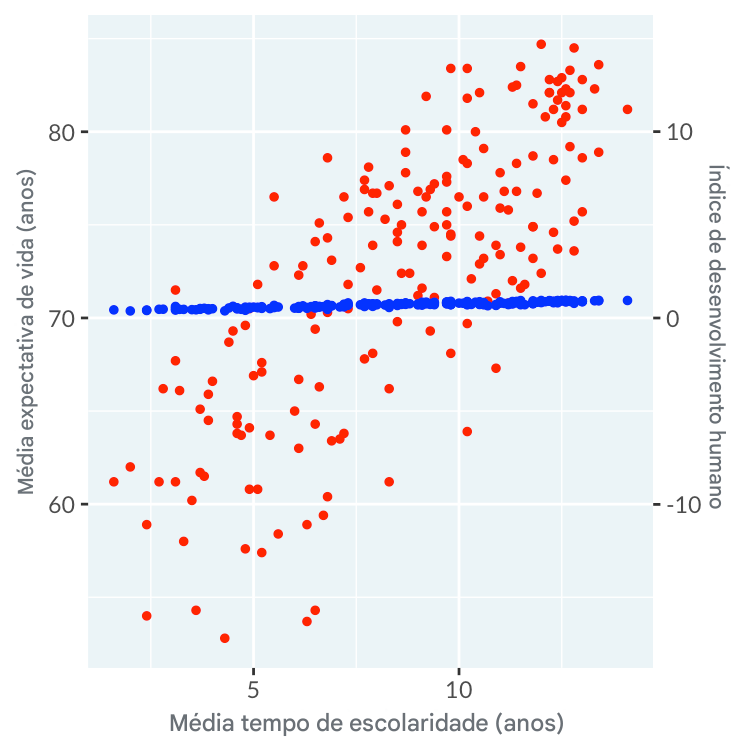

Gráfico de dispersão do tempo de escolaridade com eixos duplos de expectativa de vida e índice de desenvolvimento humano

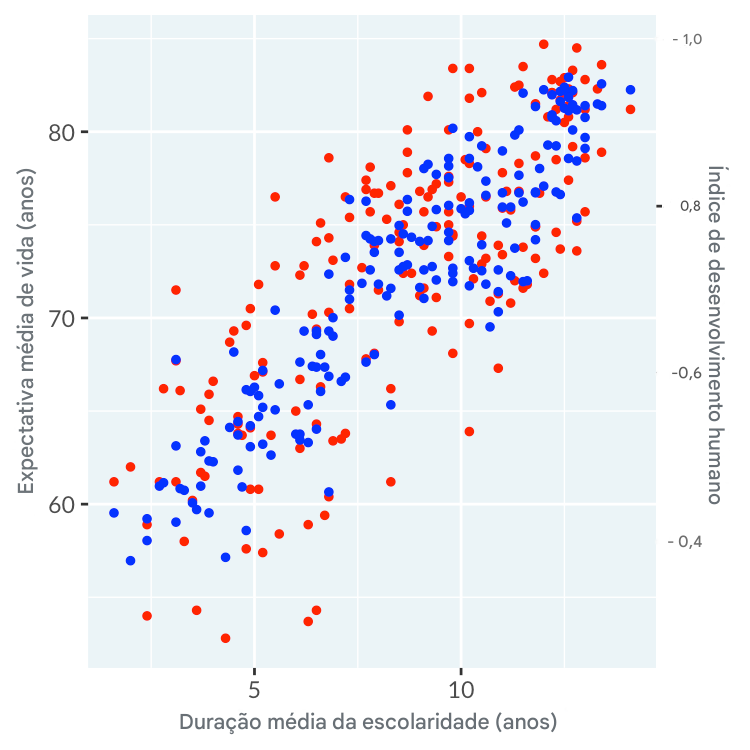

Gráfico de dispersão de tempo de escolaridade com eixos duplos de expectativa de vida e índice de desenvolvimento humano que mostram que não há correlação com os eixos ajustados

É melhor usar vários painéis

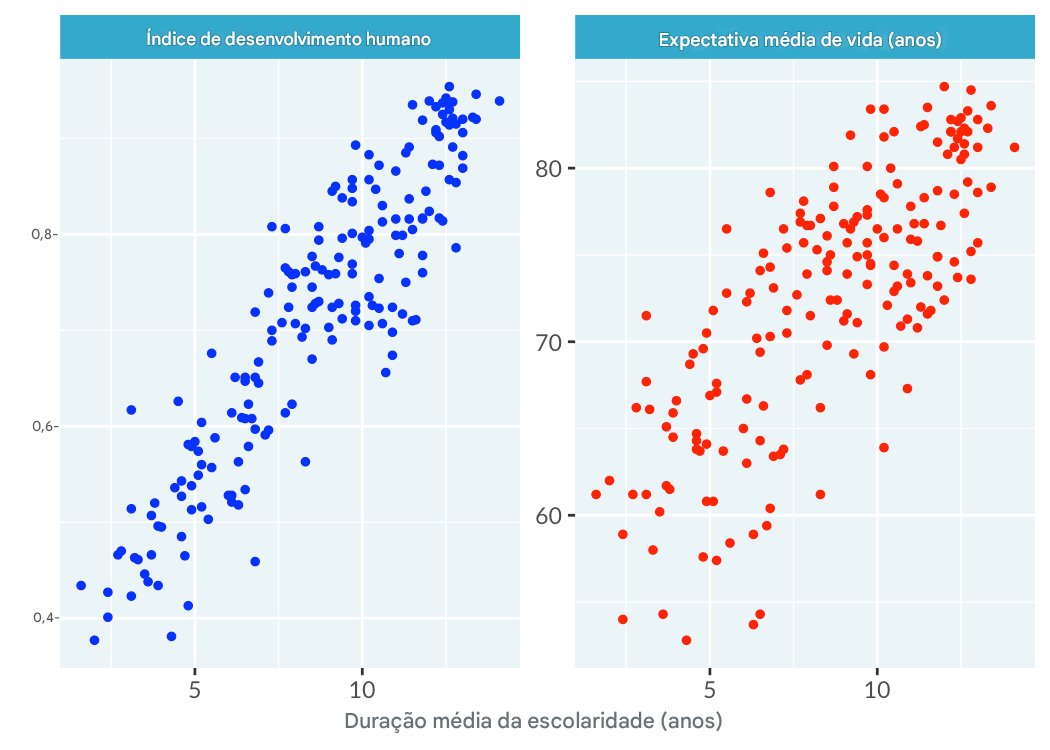

Gráfico de dispersão do tempo de escolaridade separado em dois painéis para o índice de desenvolvimento humano e a expectativa de vida

Vamos praticar!

Entendendo a visualização de dados
