Diagramas de caixa

Entendendo a visualização de dados

Richie Cotton

Data Evangelist at DataCamp

Você não pode simplesmente colorir os histogramas

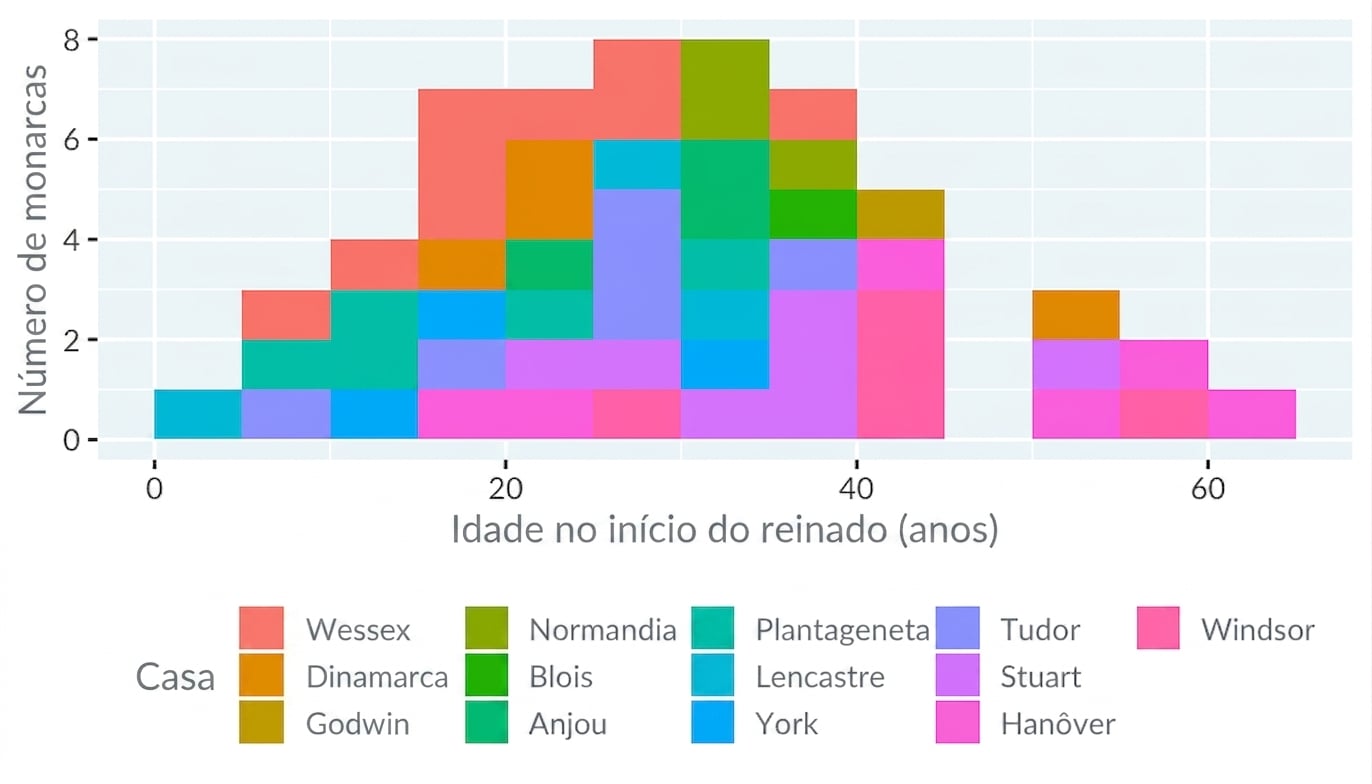

Um histograma da idade no início do reinado de reis e rainhas ingleses, colorido por casas reais. Parece um monstro disforme de um videogame da década de 1980 .

Desenhe cada histograma em seu próprio painel

Um histograma da idade no início do reinado de reis e rainhas ingleses, com painéis separados para cada casa real .

Desenhe cada histograma em seu próprio painel

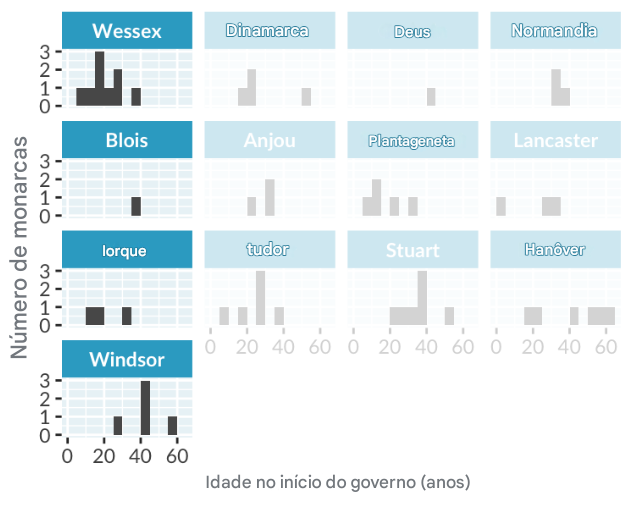

Um histograma da idade no início do reinado de reis e rainhas ingleses, com painéis separados para cada casa real. A coluna esquerda dos painéis está destacada .

Desenhe cada histograma em seu próprio painel

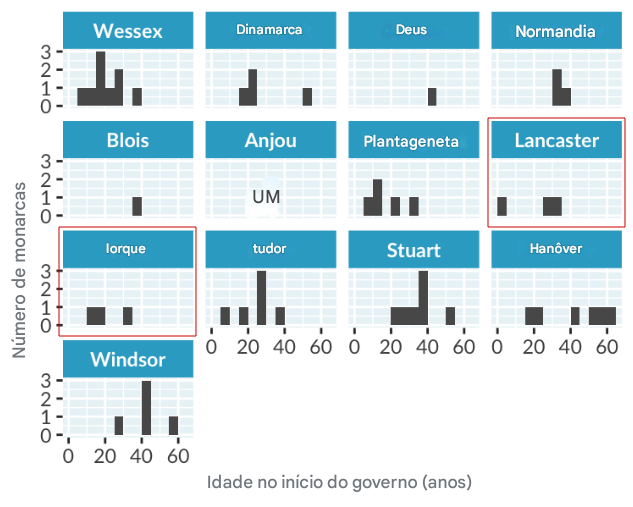

Um histograma da idade no início do reinado de reis e rainhas ingleses, com painéis separados para cada casa real. As casas de Lancaster e York estão destacadas .

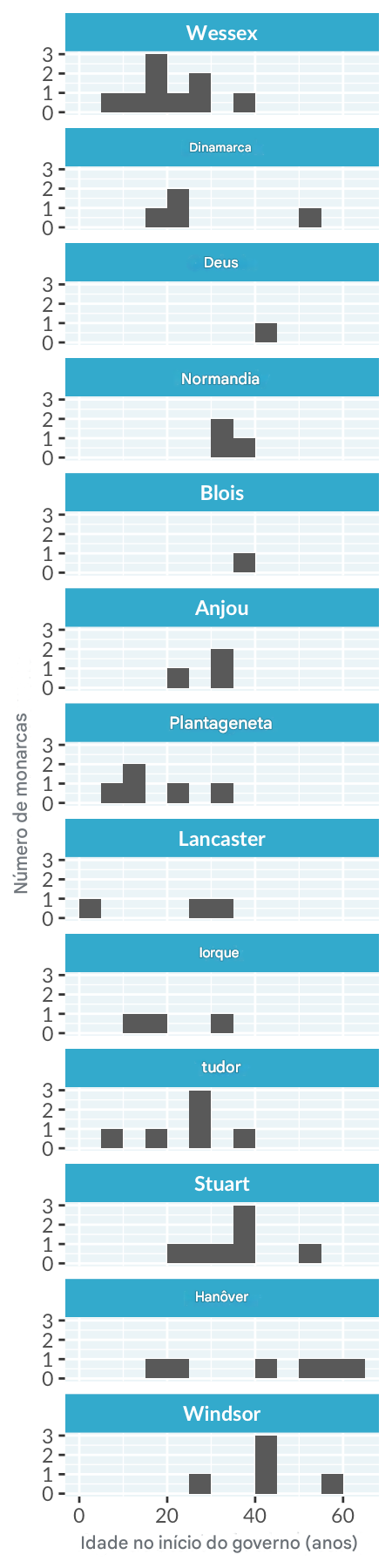

Um histograma da idade no início do reinado de reis e rainhas ingleses, com painéis separados para cada casa real. Os painéis são empilhados verticalmente em uma única coluna, tornando o gráfico alto e estreito .

Quando você deve usar um diagrama de caixa?

Quando você tiver uma variável contínua, divida-a por uma variável categórica.
Quando você quiser comparar as distribuições da variável contínua para cada categoria.

Histograma vs. diagrama de caixa

Um histograma da idade de início do reinado de reis e rainhas.

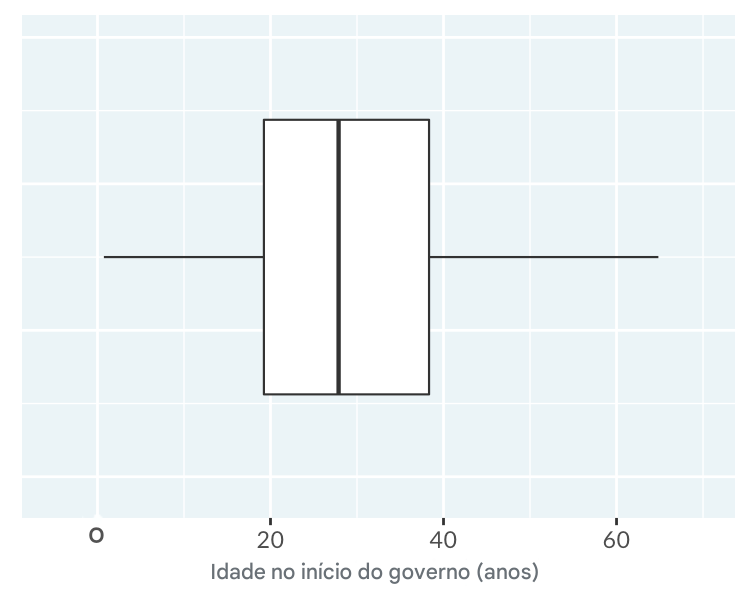

Um diagrama de caixa da idade de início do reinado de reis e rainhas.

Histograma vs. diagrama de caixa: linha média

Um histograma da idade de início do reinado de reis e rainhas.

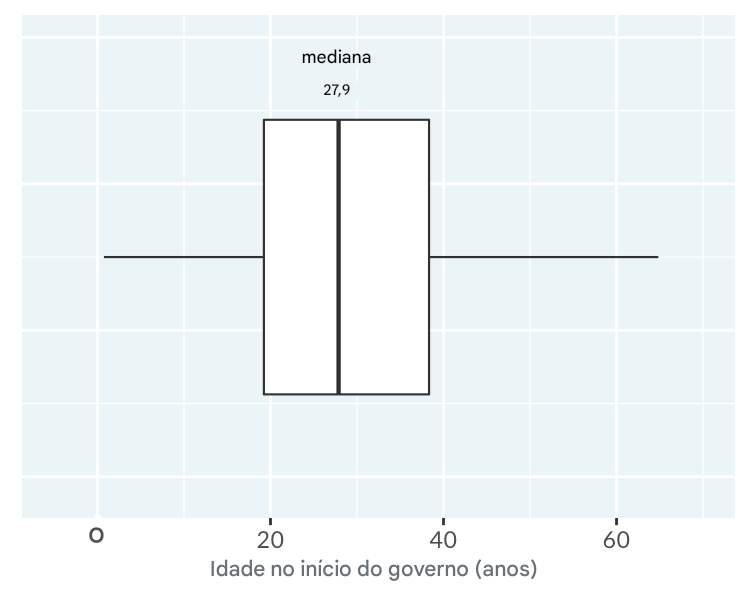

Um diagrama de caixa da idade de início do reinado de reis e rainhas. O gráfico é anotado com a linha média na mediana.

Histogramas vs. diagrama de caixa: a caixa

Um histograma da idade de início do reinado de reis e rainhas.

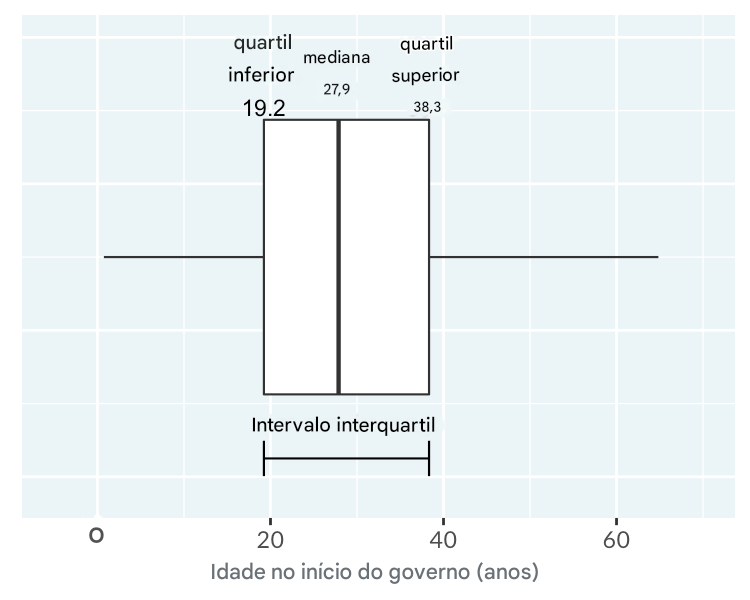

Um diagrama de caixa da idade de início do reinado de reis e rainhas. O gráfico é anotado com os lados da caixa que vão do quartil inferior ao quartil superior, e o intervalo interquartil é a diferença entre eles.

Histogramas vs. diagrama de caixa: os bigodes

Um histograma da idade de início do reinado de reis e rainhas.

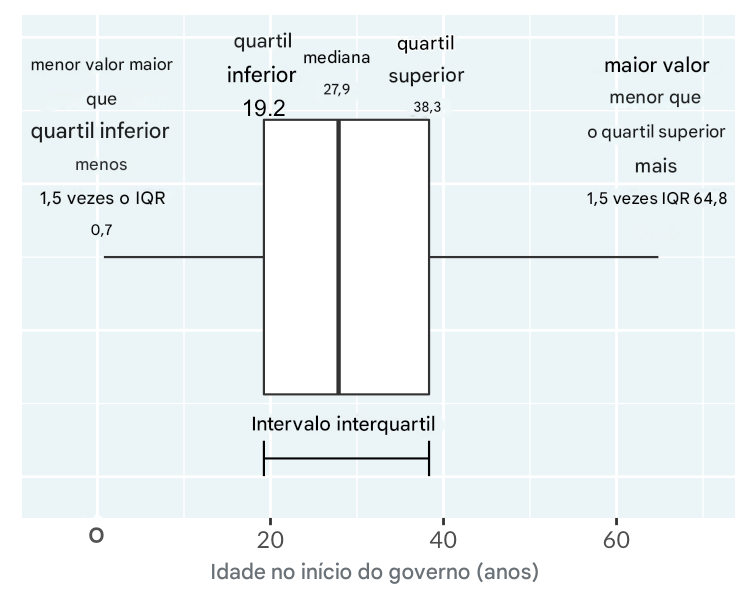

Um diagrama de caixa da idade de início do reinado de reis e rainhas. O gráfico é anotado com os bigodes que vão dos lados da caixa até os valores não extremos mais baixos e mais altos.

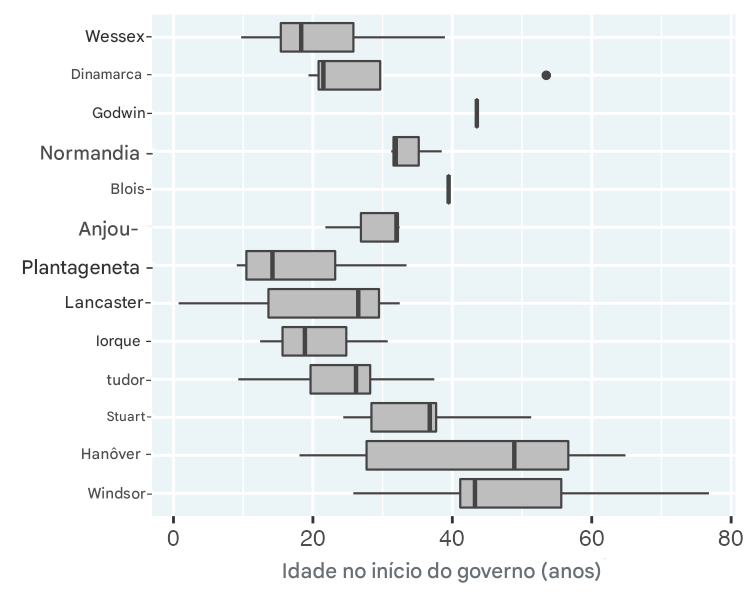

Monarcas por casa

Diagramas de caixa da idade de início do reinado de reis e rainhas, um para cada casa real

Vamos praticar!
