Gráficos de dispersão

Introdução à visualização de dados com ggplot2

Rick Scavetta

Founder, Scavetta Academy

48 geometrias

geom_*
abline	contour	dotplot	jitter	pointrange	ribbon	spoke
area	count	errorbar	label	polygon	rug	step
bar	crossbar	errorbarh	line	qq	segment	text
bin2d	curve	freqpoly	linerange	qq_line	sf	tile
blank	density	hex	map	quantile	sf_label	violin
boxplot	density2d	histogram	path	raster	sf_text	vline
col	density_2d	hline	point	rect	smooth

Tipos comuns de gráficos

Tipo de gráfico	Possíveis geometrias
Gráficos de dispersão	pontos, dispersão, referência, suavidade, contagem

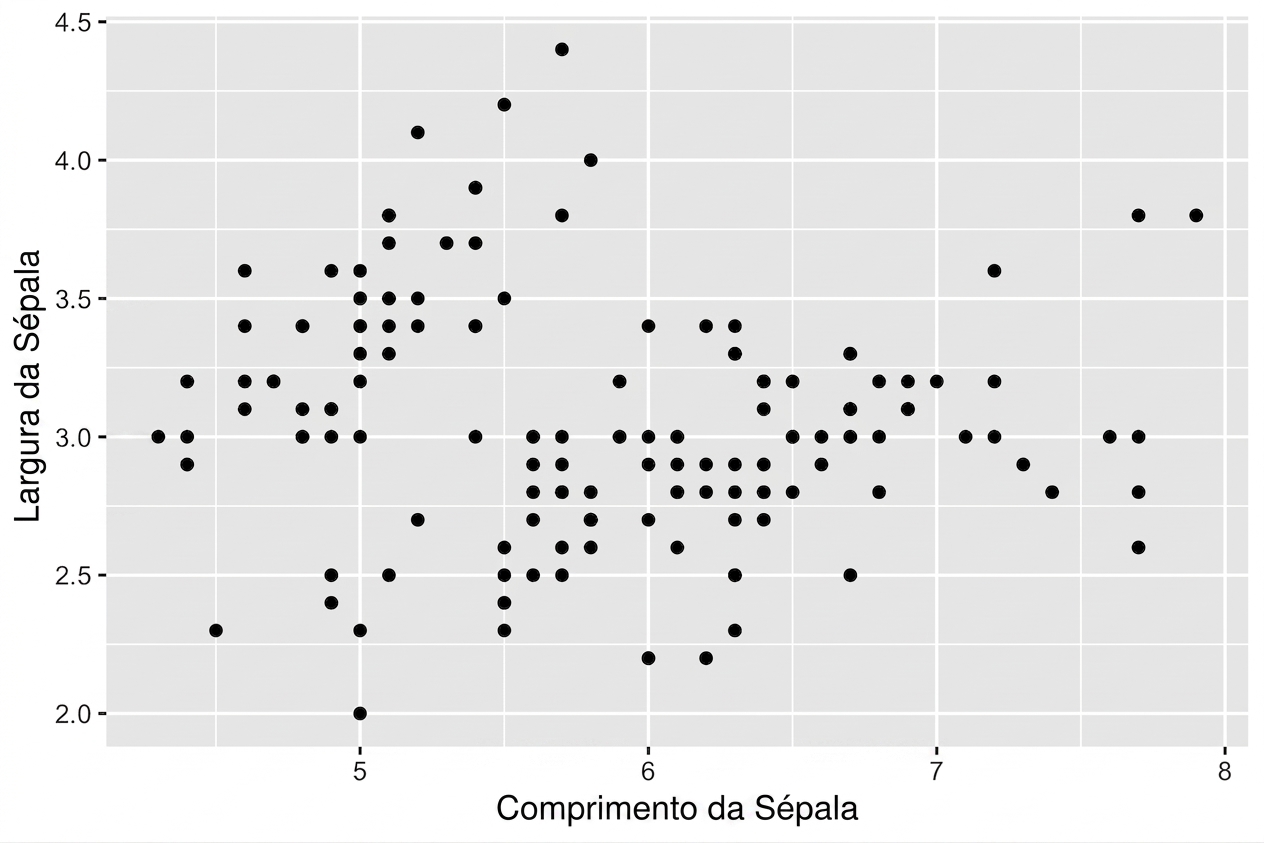

Gráficos de dispersão

Cada geometria aceita mapeamentos estéticos específicos. Ex.: geom_point():

Essential
x,y

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width)) +
  geom_point()

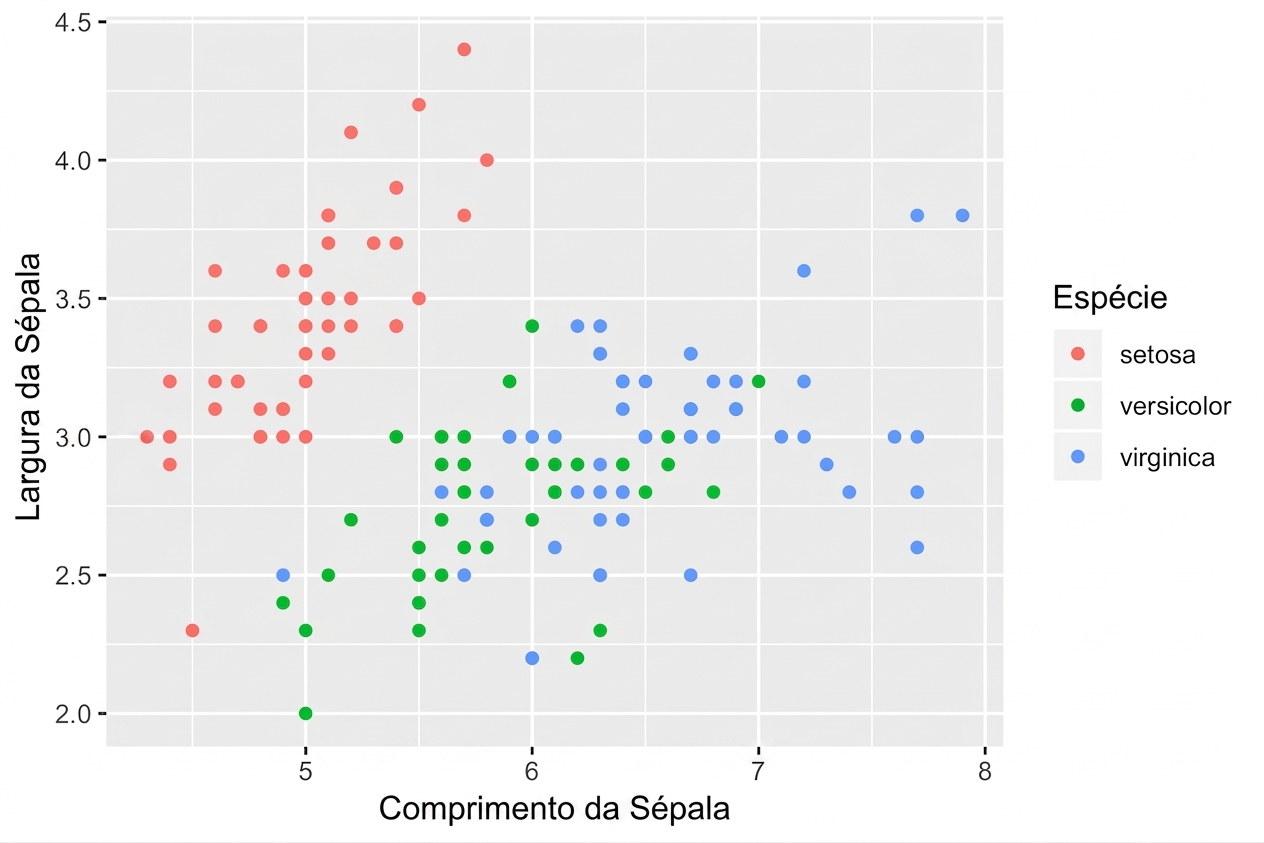

Gráficos de dispersão

Cada geometria aceita mapeamentos estéticos específicos. Ex.: geom_point():

Essential	Opcional
x,y	alfa, cor, preenchimento, forma, tamanho, traço

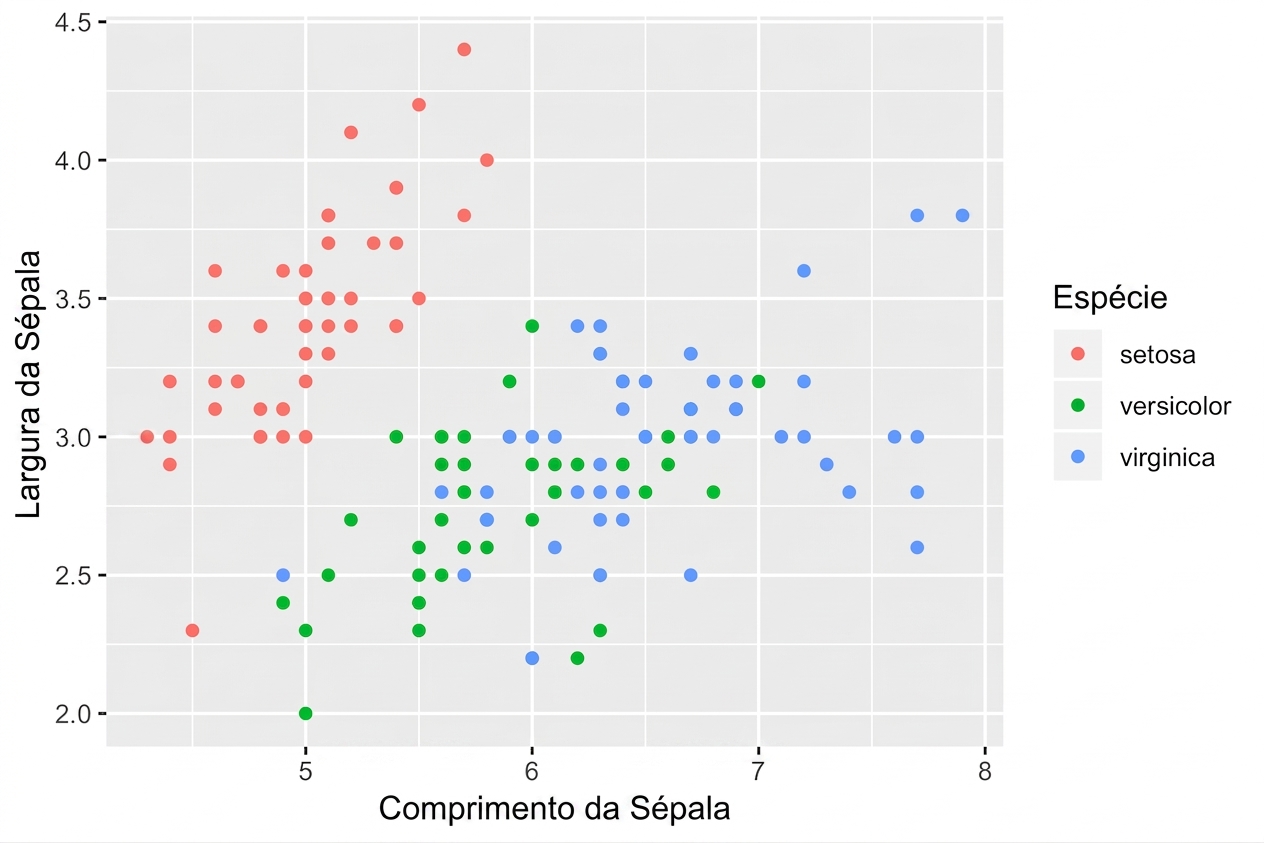

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width,
                 col = Species)) +
  geom_point()

Mapeamentos estéticos específicos da geometria

# These result in the same plot!
ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point()

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width)) +
  geom_point(aes(col = Species))

Controle os mapeamentos estéticos de cada camada independentemente:

head(iris, 3) # Raw data

Species Sepal.Length Sepal.Width Petal.Length Petal.Width
1  setosa          5.1         3.5          1.4         0.2
2  setosa          4.9         3.0          1.4         0.2
3  setosa          4.7         3.2          1.3         0.2

iris %>%
  group_by(Species) %>%
  summarise_all(mean) -> iris.summary

iris.summary # Summary statistics

# A tibble: 3 x 5
  Species    Sepal.Length Sepal.Width Petal.Length Petal.Width
  <fct>             <dbl>       <dbl>        <dbl>       <dbl>
1 setosa             5.01        3.43         1.46       0.246
2 versicolor         5.94        2.77         4.26       1.33
3 virginica          6.59        2.97         5.55       2.03

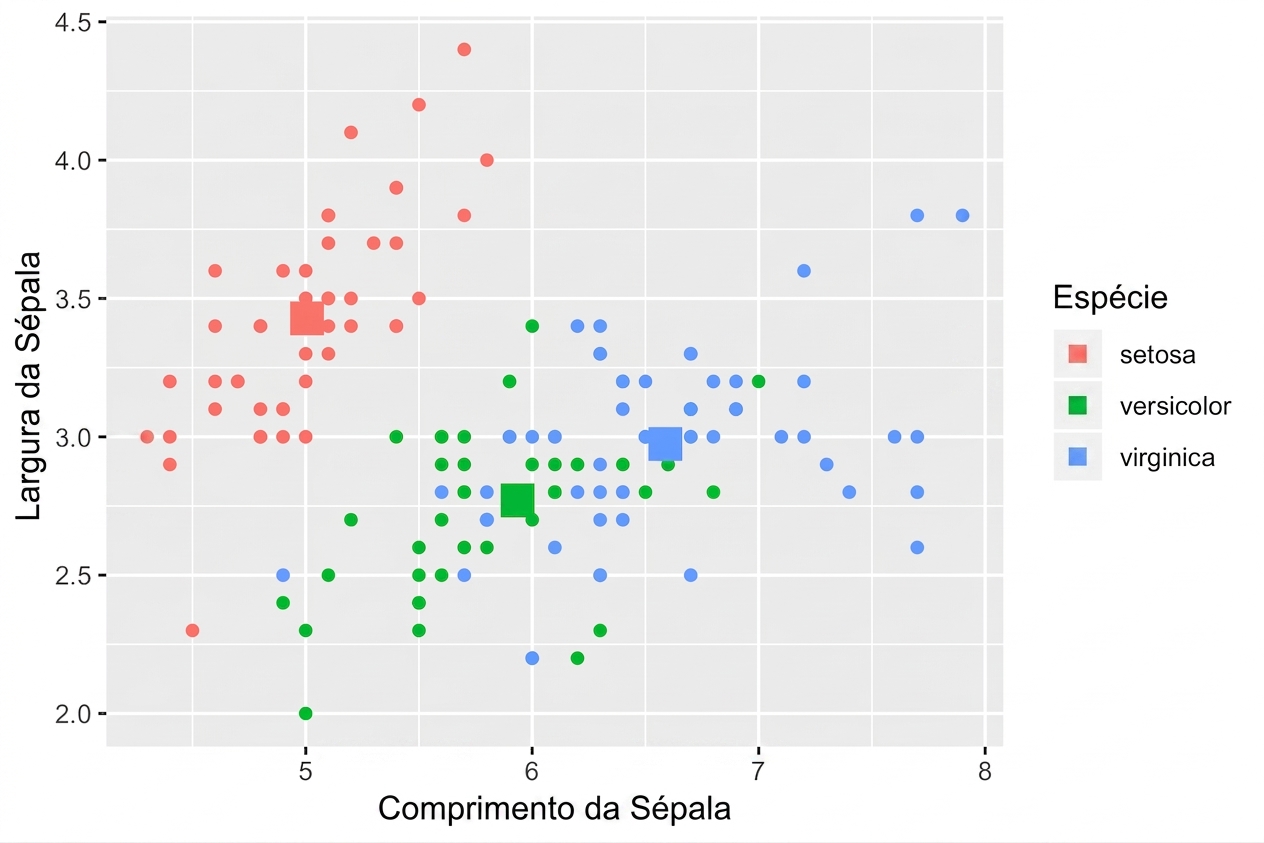

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  # Inherits both data and aes from ggplot()
  geom_point() +
  # Different data, but inherited aes
  geom_point(data = iris.summary, shape = 15, size = 5)

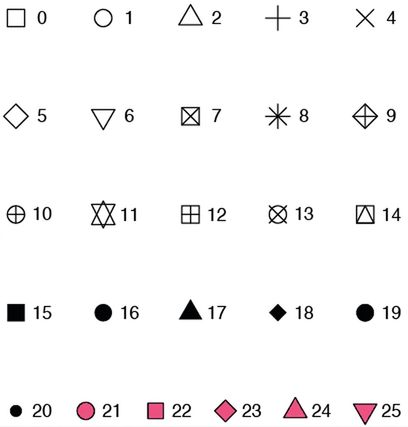

Valores de atributos de forma

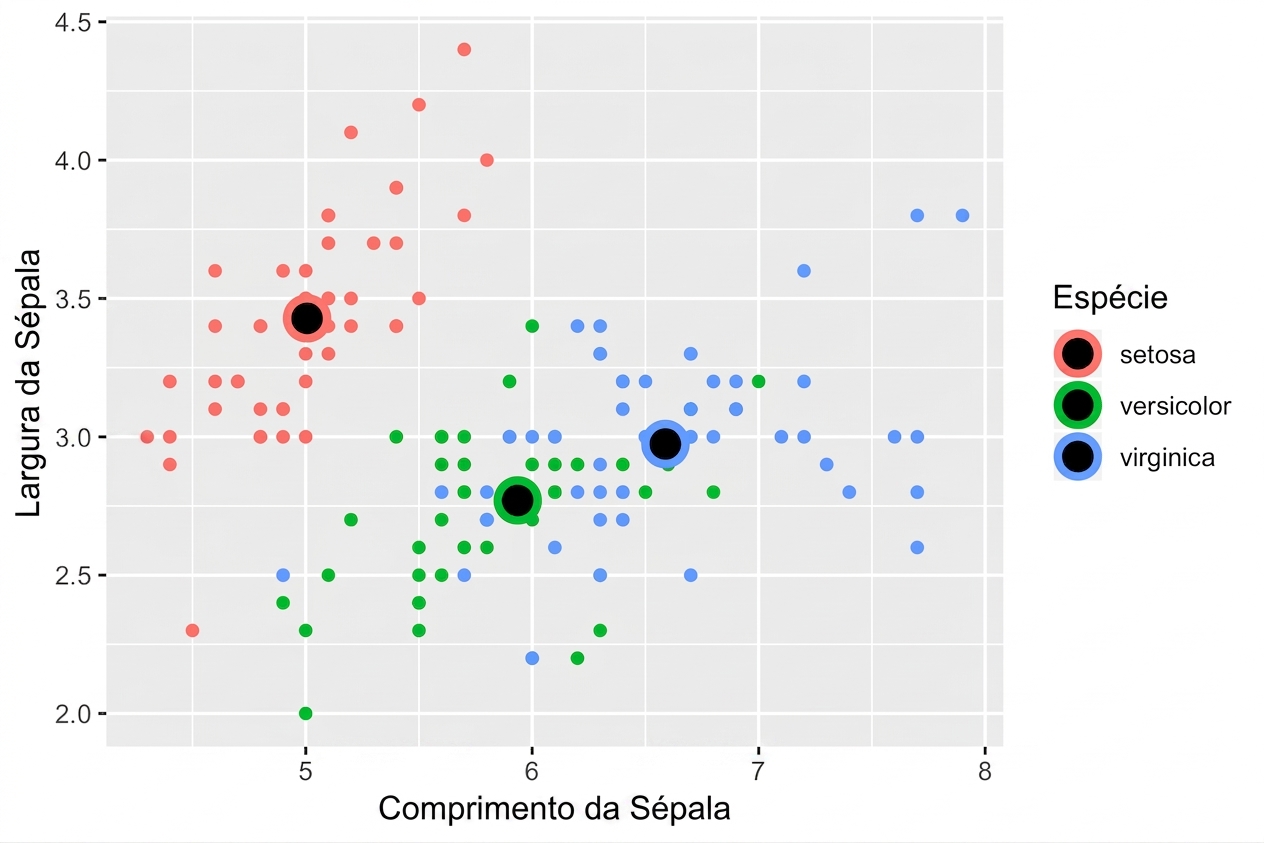

Exemplo

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point() +
  geom_point(data = iris.summary, shape = 21, size = 5,
             fill = "black", stroke = 2)

Estatísticas em tempo real do ggplot2

Consulte o segundo curso para ver a camada de estatísticas.
Observação: Evite plotar apenas a média sem uma medida de dispersão, por exemplo, o desvio padrão.

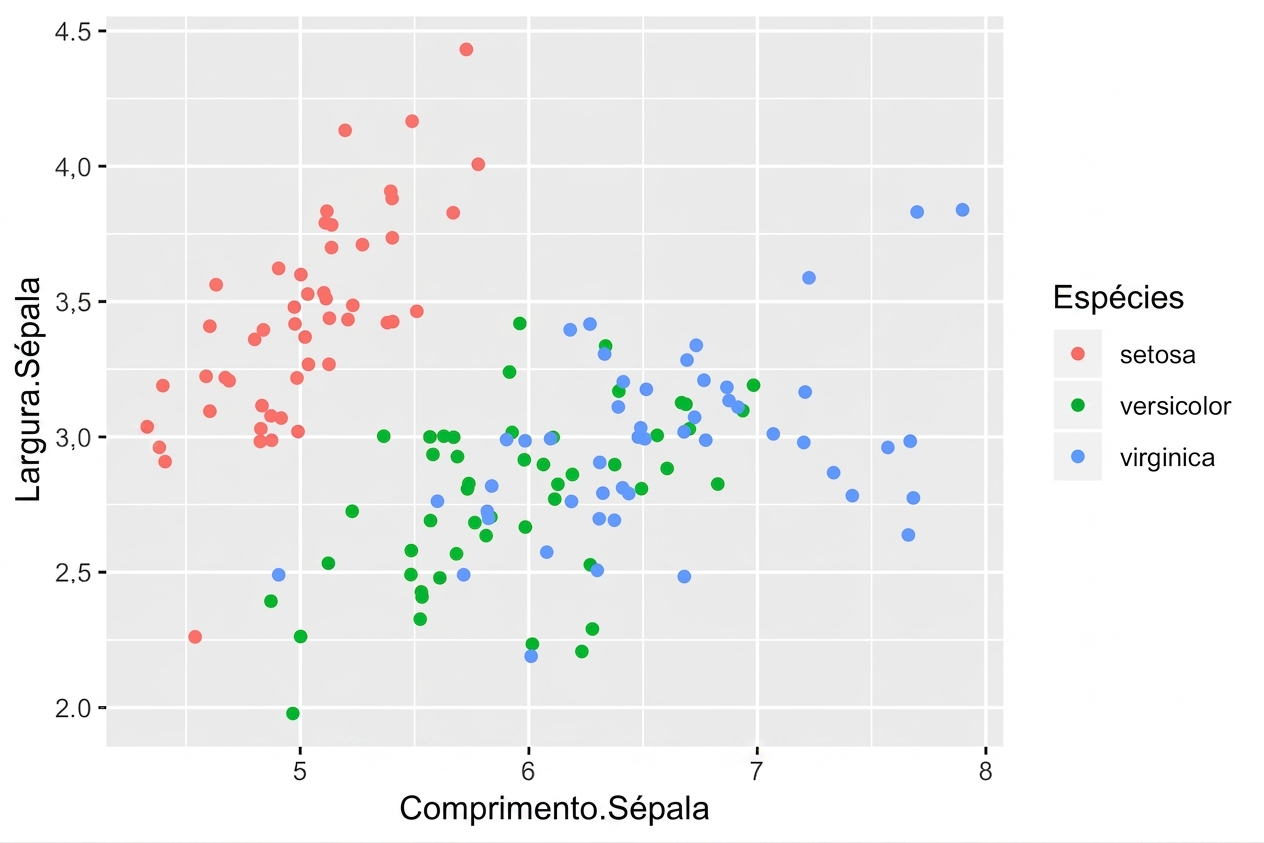

position = "jitter"

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point(position = "jitter")

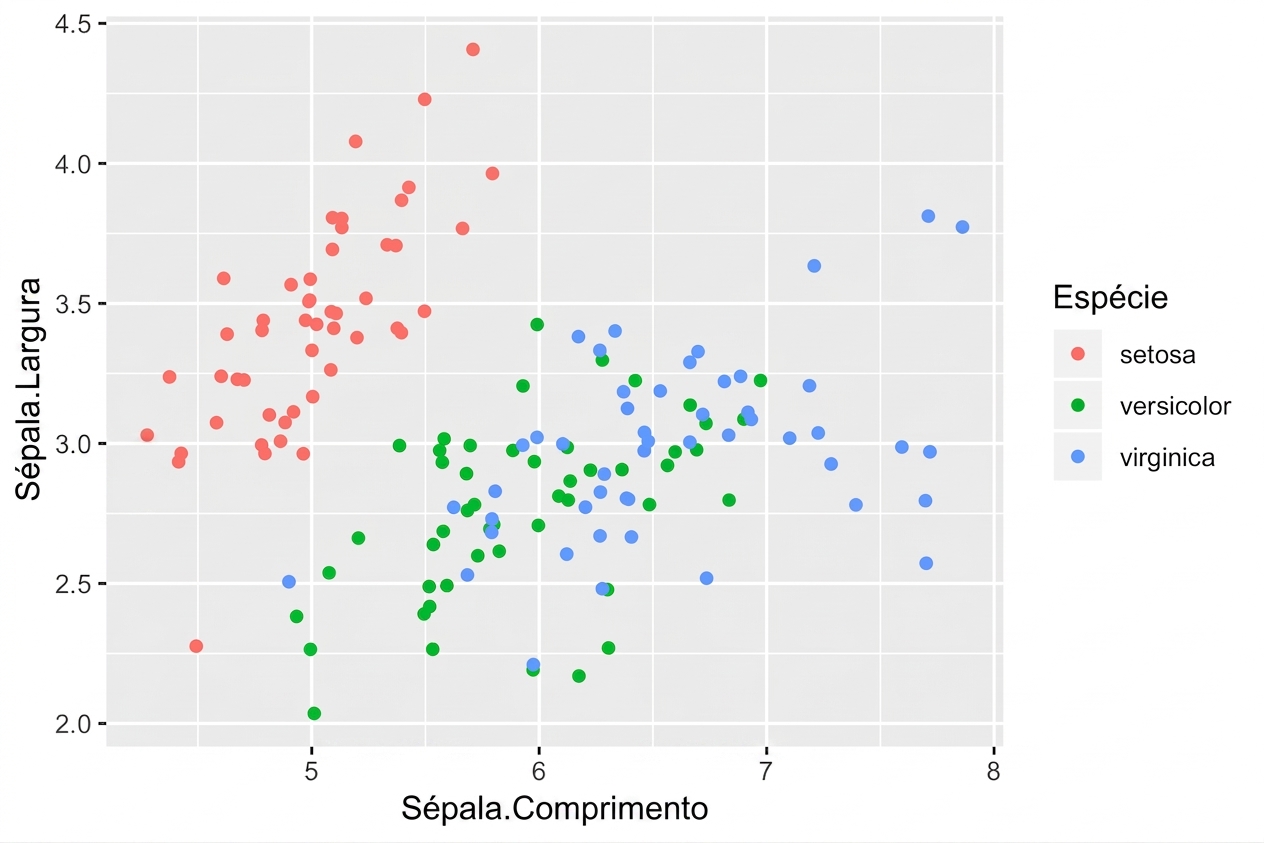

geom_jitter()

Um atalho para geom_point(position = "jitter")

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter()

Não se esqueça de ajustar o alfa

Combine jittering com alpha-blending, se necessário

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter(alpha = 0.6)

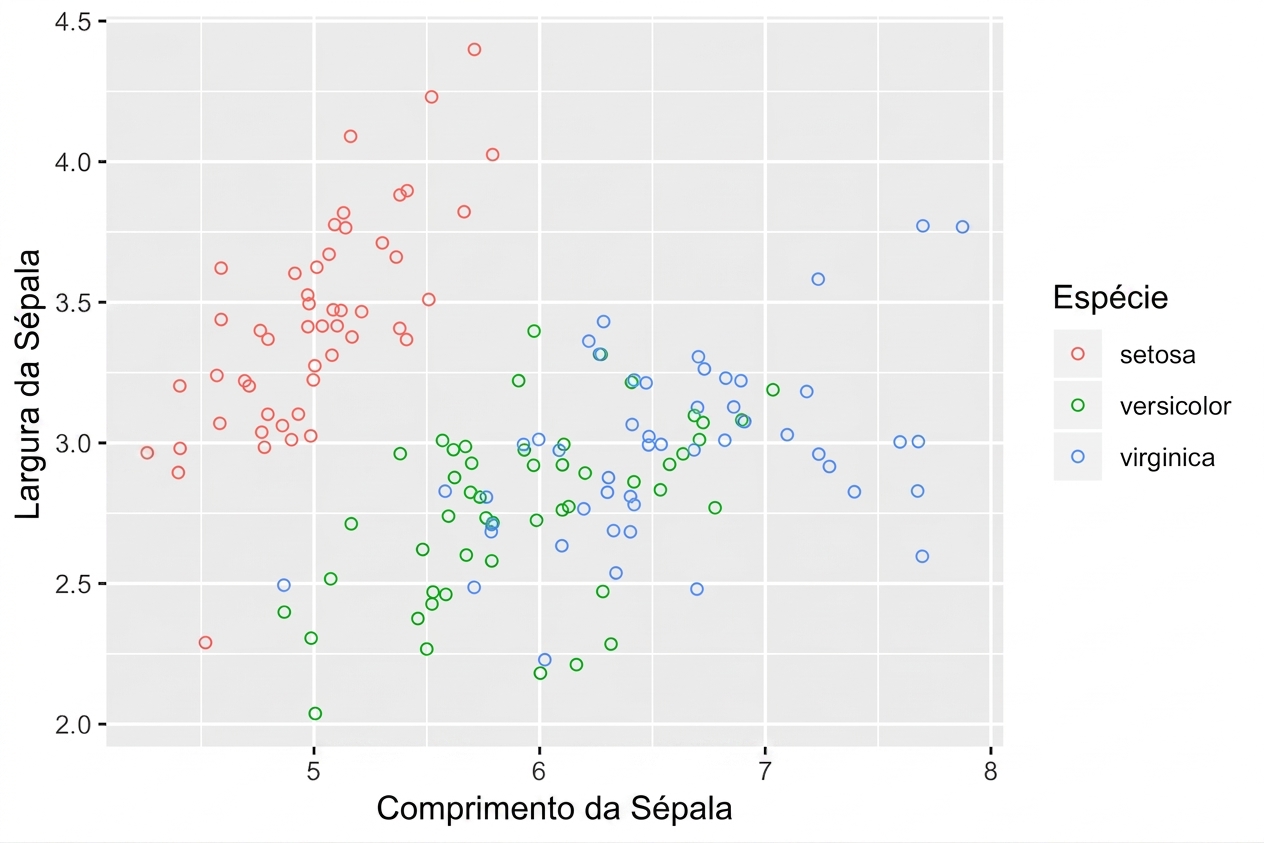

Círculos ocos também ajudam

shape = 1 é um círculo oco.
Não é necessário usar também alfa-blending.

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter(shape = 1)

Vamos praticar!

Introdução à visualização de dados com ggplot2
