Achsen des Bösen

Datenvisualisierung verstehen

Richie Cotton

Data Evangelist at DataCamp

Unsinnige Balkenlängen

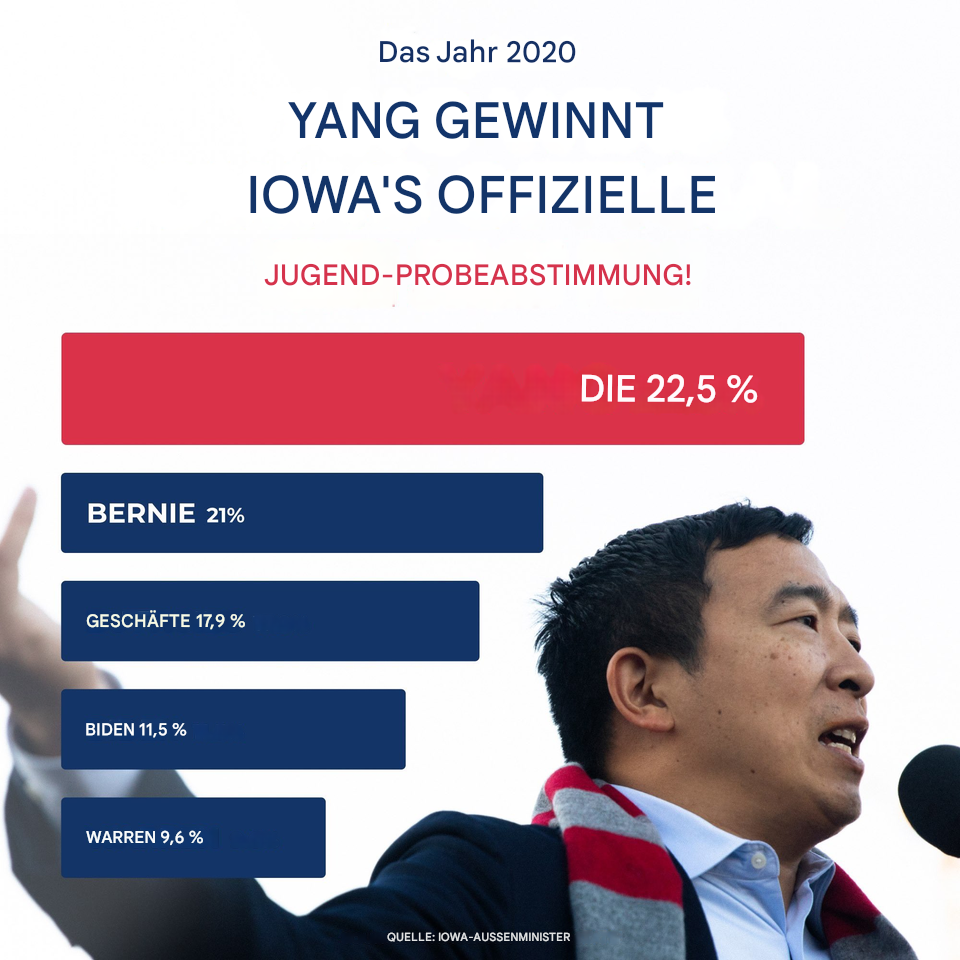

Ein Werbeplakat aus einer politischen Kampagne von Andrew Yang, das ein Balkendiagramm enthält. Die Länge der Balken ist nicht proportional zu den Zahlen auf den Balken.

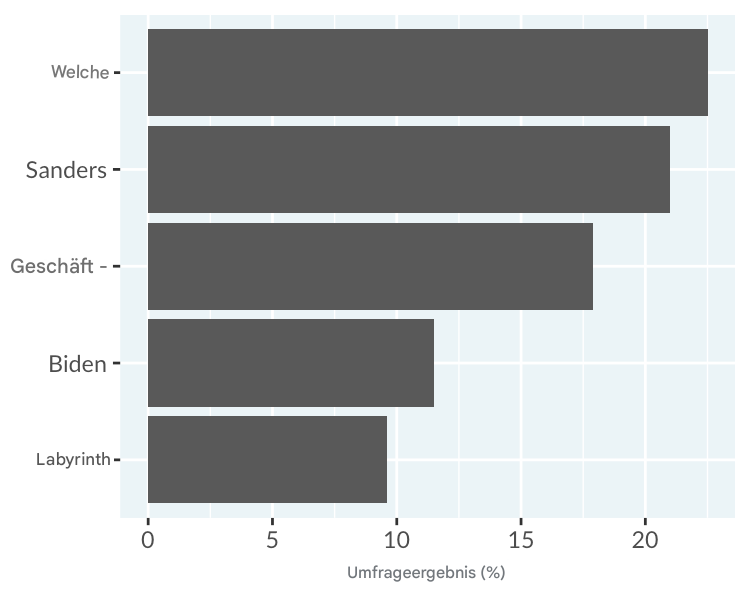

Das Yang-Balkendiagramm wurde mit proportionalen Balken neu gezeichnet, die einen kleineren Vorsprung vor dem zweitplatzierten Kandidaten zeigen.

¹ https://www.reddit.com/r/dataisugly/comments/exewcc/thats_quite_a_large_15

Das Gleiche gilt für gestapelte Balkendiagramme

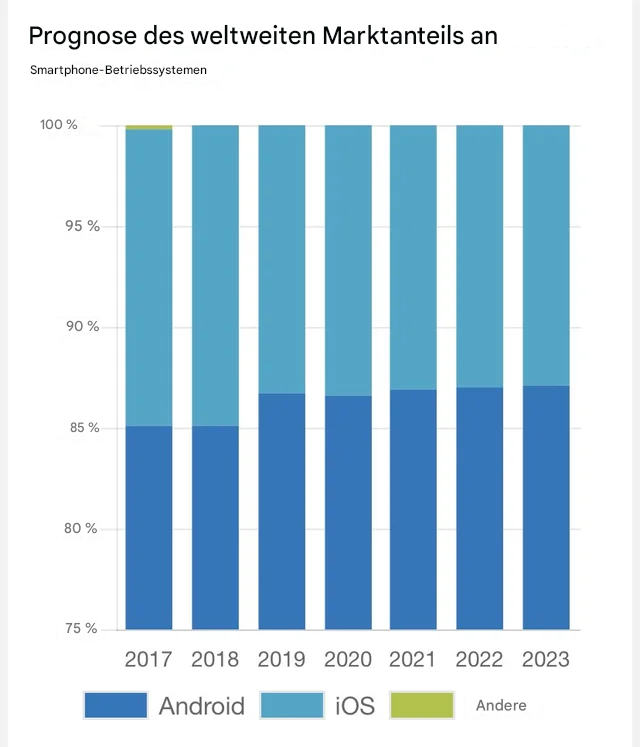

Ein gestapeltes Balkendiagramm eines Marketingunternehmens, das Vorhersagen über den Marktanteil für jedes Smartphone-Betriebssystem zeigt. Die y-Achse beginnt bei 75 % statt bei Null.

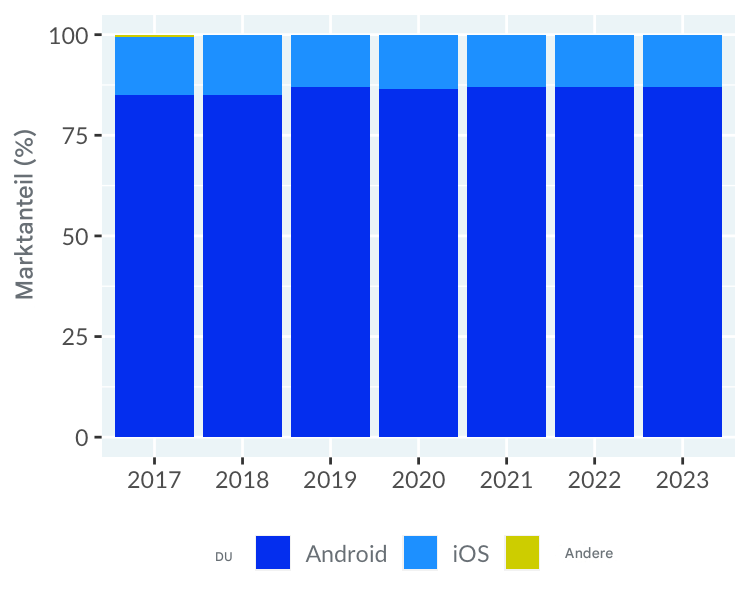

Die Betriebssysteme der Smartphones, neu gezeichnet mit einer y-Achse, die bei Null beginnt. Das Diagramm zeigt die Beliebtheit von Android noch deutlicher.

¹ https://www.reddit.com/r/dataisugly/comments/d76ixt/lets_make_13_vs_87_market_share_look_like_5050

Zwei Achsen sind irreführend

Streudiagramm der Dauer der Schulzeit mit den dualen Achsen der Lebenserwartung und des Index der menschlichen Entwicklung

Streudiagramm der Dauer der Schulzeit mit den dualen Achsen der Lebenserwartung und des Index der menschlichen Entwicklung, das keine Korrelation mit den bereinigten Achsen zeigt

Besser mehrere Felder verwenden

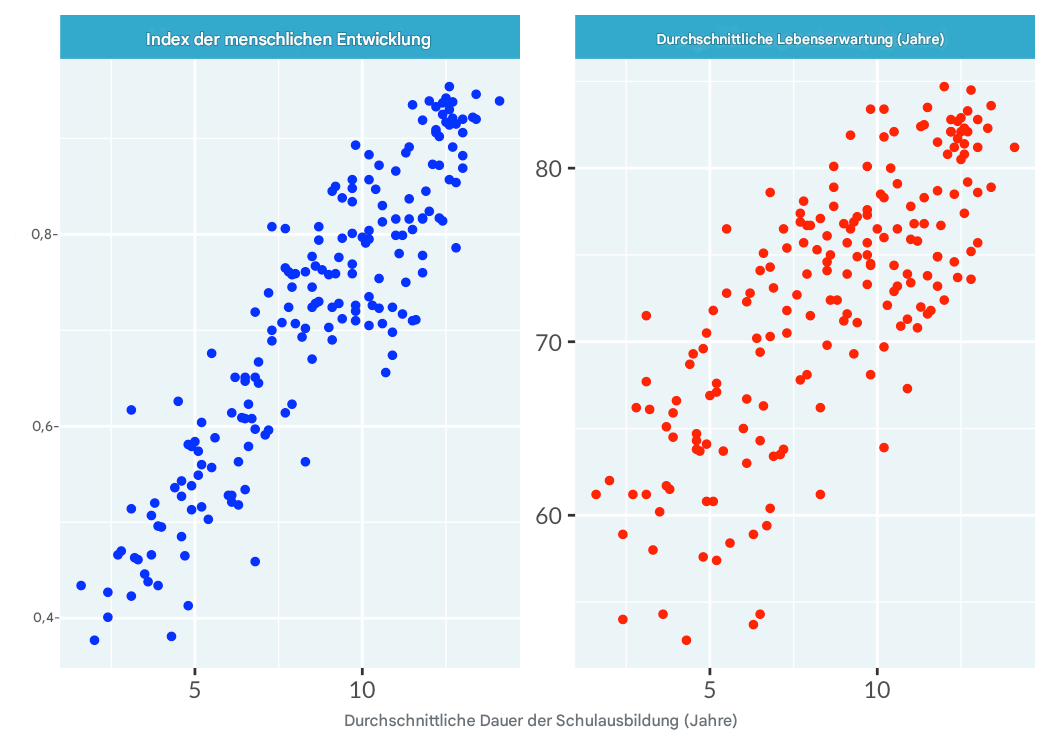

Streudiagramm der Dauer der Schulzeit, getrennt durch zwei Felder für den Index der menschlichen Entwicklung und die Lebenserwartung

Lass uns üben!
