Boxplot (Kastengrafik)

Datenvisualisierung verstehen

Richie Cotton

Data Evangelist at DataCamp

Du kannst nicht einfach Histogramme einfärben

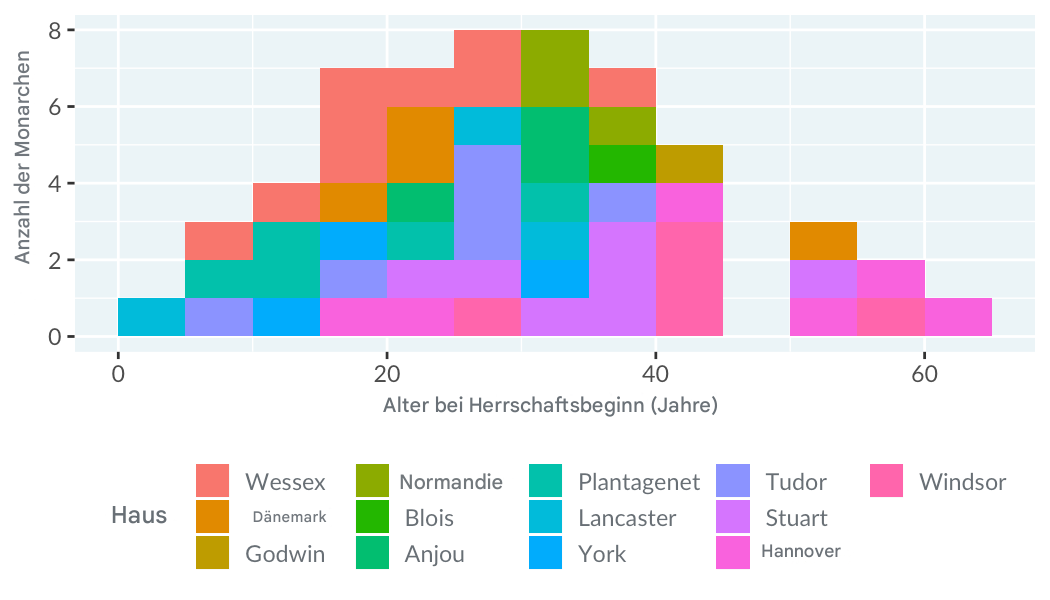

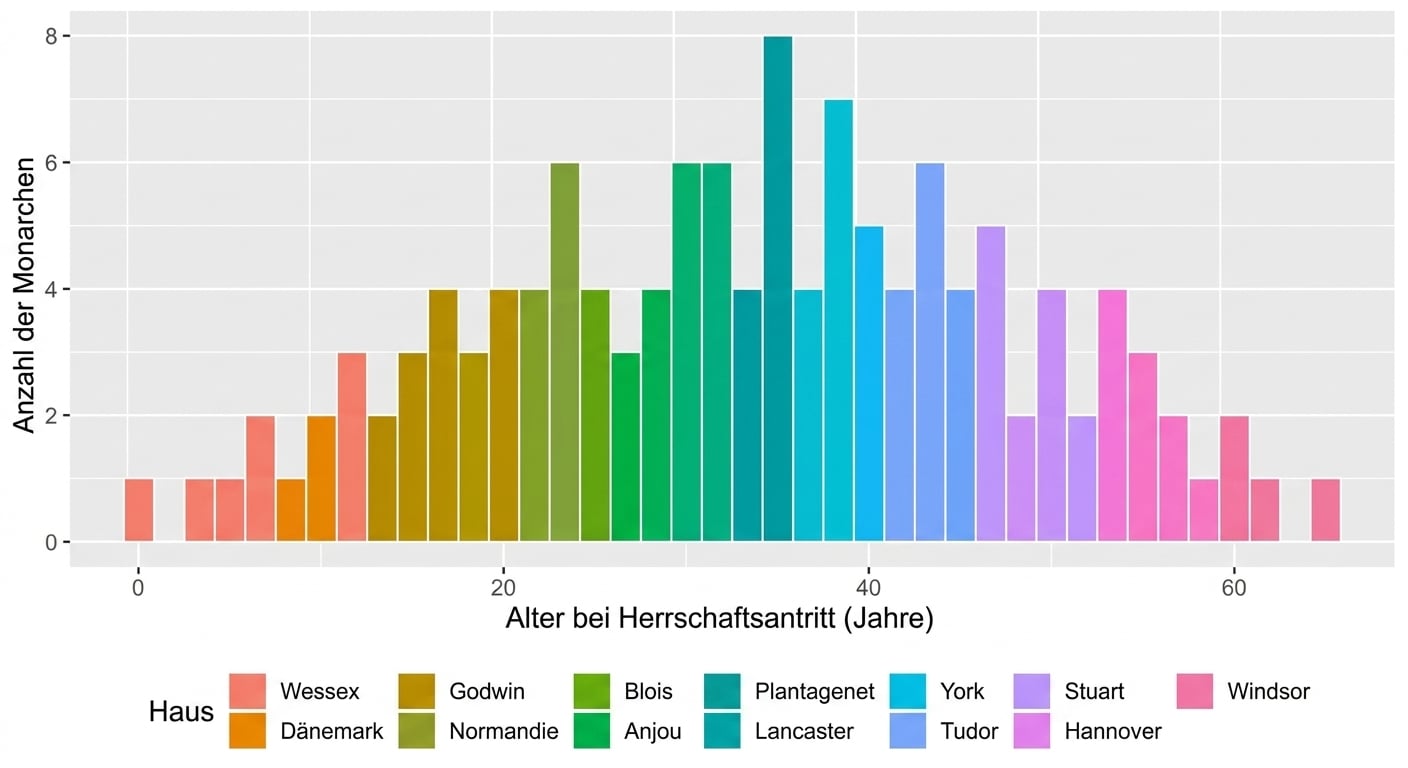

Ein Histogramm des Alters zu Beginn der Herrschaft von englischen Königen und Königinnen, gefärbt nach Königshäusern. Es sieht aus wie ein Blob-Monster aus einem Videospiel der 1980er-Jahre.

Zeichne jedes Histogramm in einer eigenen Darstellung

Ein Histogramm des Alters zu Beginn der Herrschaft von englischen Königen und Königinnen, mit separaten Darstellungen für jedes Königshaus

Zeichne jedes Histogramm in einer eigenen Darstellung

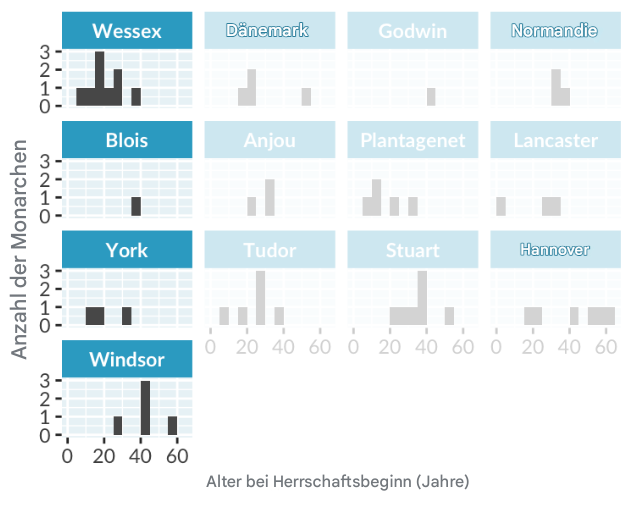

Ein Histogramm des Alters zu Beginn der Herrschaft von englischen Königen und Königinnen, mit separaten Darstellungen für jedes Königshaus. Die linke Spalte der Darstellungen ist hervorgehoben.

Zeichne jedes Histogramm in einer eigenen Darstellung

Ein Histogramm des Alters zu Beginn der Herrschaft von englischen Königen und Königinnen, mit separaten Darstellungen für jedes Königshaus. Die Häuser Lancaster und York sind hervorgehoben.

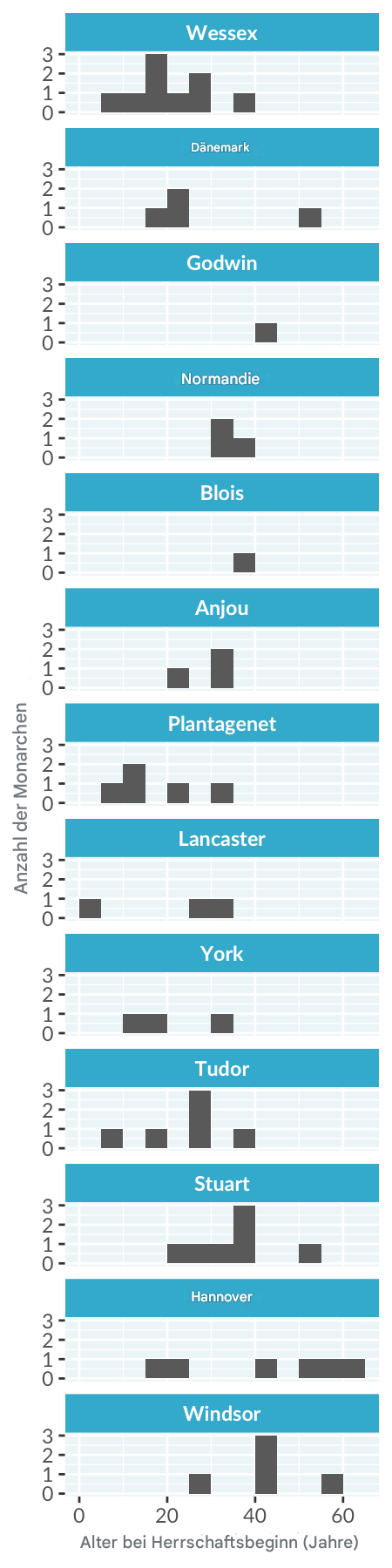

Ein Histogramm des Alters zu Beginn der Herrschaft von englischen Königen und Königinnen, mit separaten Darstellungen für jedes Königshaus. Die Darstellungen sind vertikal in einer einzigen Spalte gestapelt, wodurch das Diagramm hoch und schmal wird.

Wann solltest du ein Kastendiagramm verwenden?

Wenn du eine kontinuierliche Variable hast, die durch eine kategoriale Variable geteilt ist.
Wenn du die Verteilungen der kontinuierlichen Variablen für jede Kategorie vergleichen willst.

Histogramm vs. Kastendiagramm

Ein Histogramm des Alters bei Beginn der Herrschaft von Königen und Königinnen.

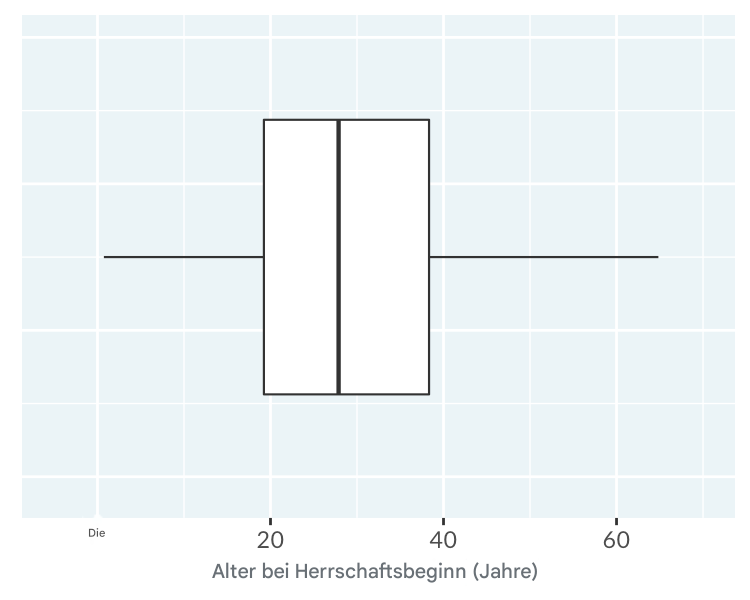

Ein Kastendiagramm des Alters bei Beginn der Herrschaft von Königen und Königinnen.

Histogramm vs. Kastendiagramm: Mittellinie

Ein Histogramm des Alters bei Beginn der Herrschaft von Königen und Königinnen.

Ein Kastendiagramm des Alters bei Beginn der Herrschaft von Königen und Königinnen. Das Diagramm ist mit der Mittellinie am Median beschriftet.

Histogramme vs. Kastendiagramme: das Diagramm

Ein Histogramm des Alters bei Beginn der Herrschaft von Königen und Königinnen.

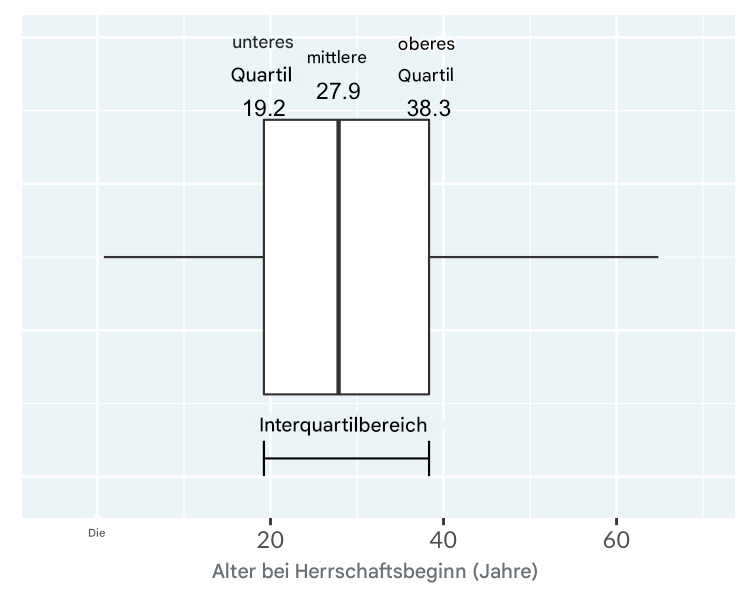

Ein Kastendiagramm des Alters bei Beginn der Herrschaft von Königen und Königinnen. Das Diagramm ist so beschriftet, dass die Ränder des Diagramms vom unteren Quartil zum oberen Quartil verlaufen und der Interquartilsabstand die Differenz dazwischen ist.

Histogramme vs. Boxplots: die Whisker

Ein Histogramm des Alters bei Beginn der Herrschaft von Königen und Königinnen.

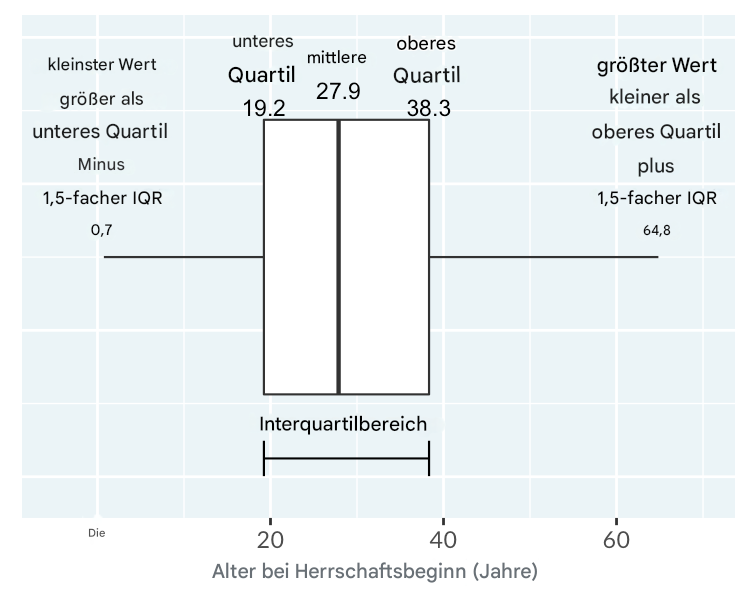

Ein Kastendiagramm des Alters bei Beginn der Herrschaft von Königen und Königinnen. Das Diagramm ist mit Whiskern versehen, die von den Rändern das Diagramms zu den niedrigsten und höchsten nicht extremen Werten verlaufen.

Monarchinnen und Monarchen nach Haus

Kastendiagramme des Alters bei Beginn der Herrschaft von Königen und Königinnen, eines für jedes Königshaus

Lass uns üben!
