Introdução às árvores de decomposição

Análise de Tendências no Power BI

Maarten Van den Broeck

Content Developer at DataCamp

O que é uma árvore de decomposição?

Definição:

Um método para detalhar uma variável alvo por várias dimensões/variáveis e medir sua influência.

Casos de uso:

Exploração ad hoc
Análise de causa raiz
Identificação de variáveis influentes

Estrutura de uma árvore de decomposição

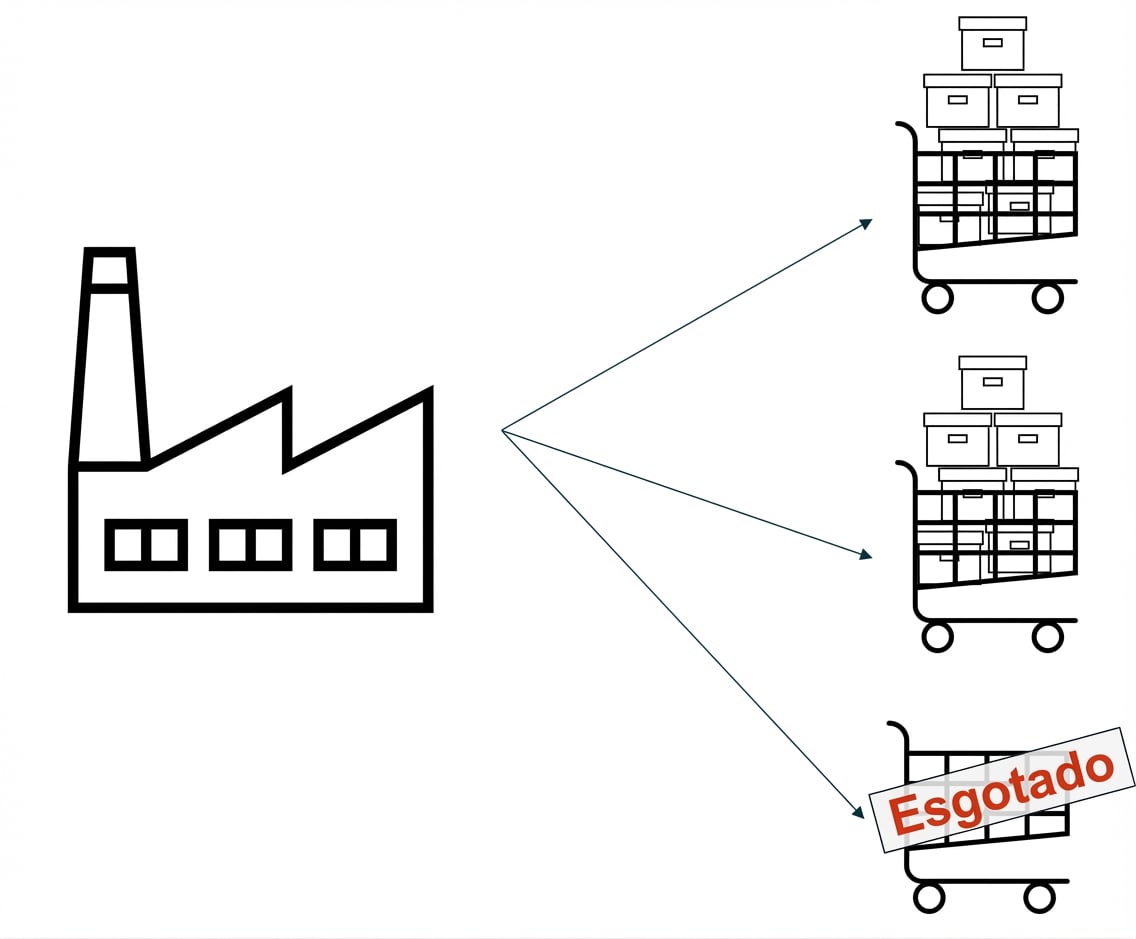

Uma fábrica com três pedidos, um dos quais está vazio, ou os produtos estão em backorder.

Estrutura de uma árvore de decomposição

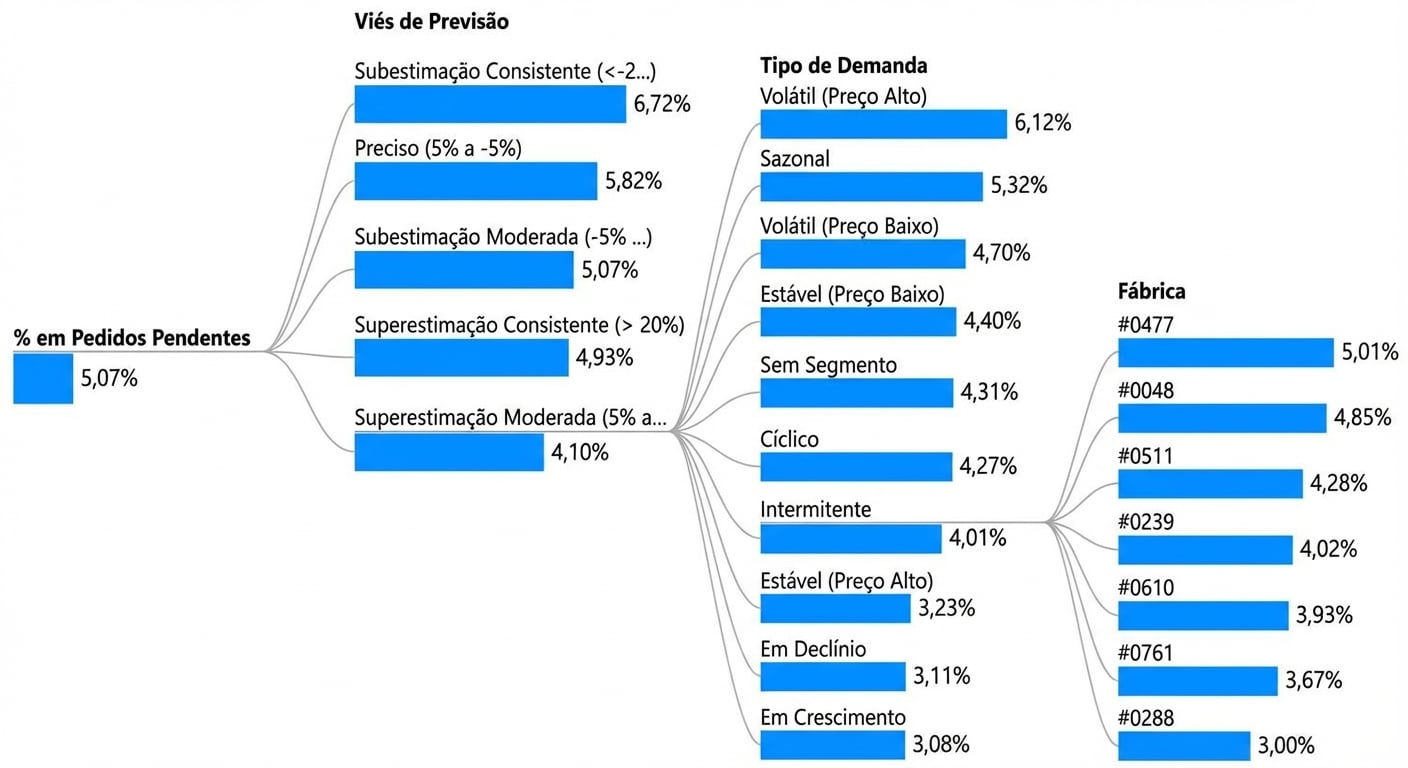

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os.

Estrutura de uma árvore de decomposição

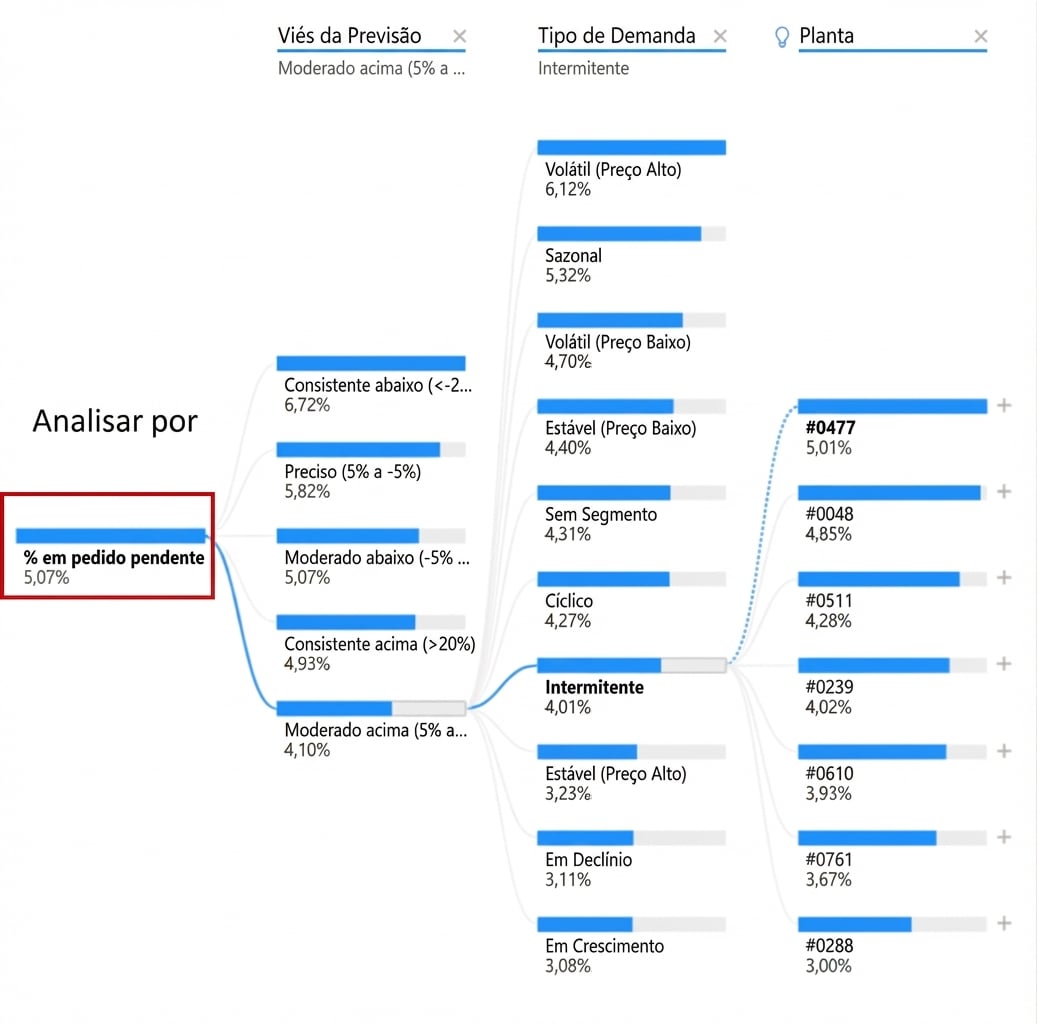

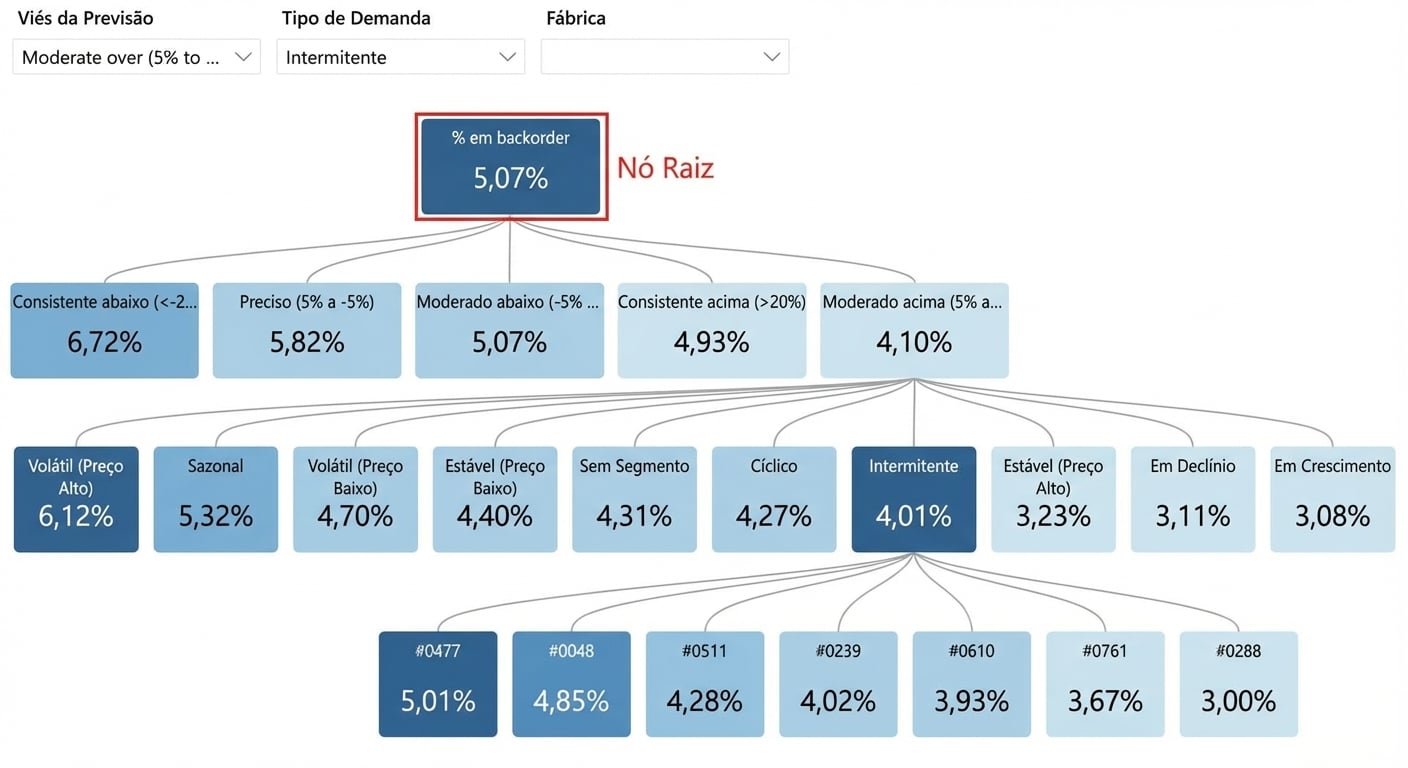

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. O nó raiz, à esquerda, está destacado.

Estrutura de uma árvore de decomposição

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. O nó raiz, à esquerda, está destacado.

Estrutura de uma árvore de decomposição

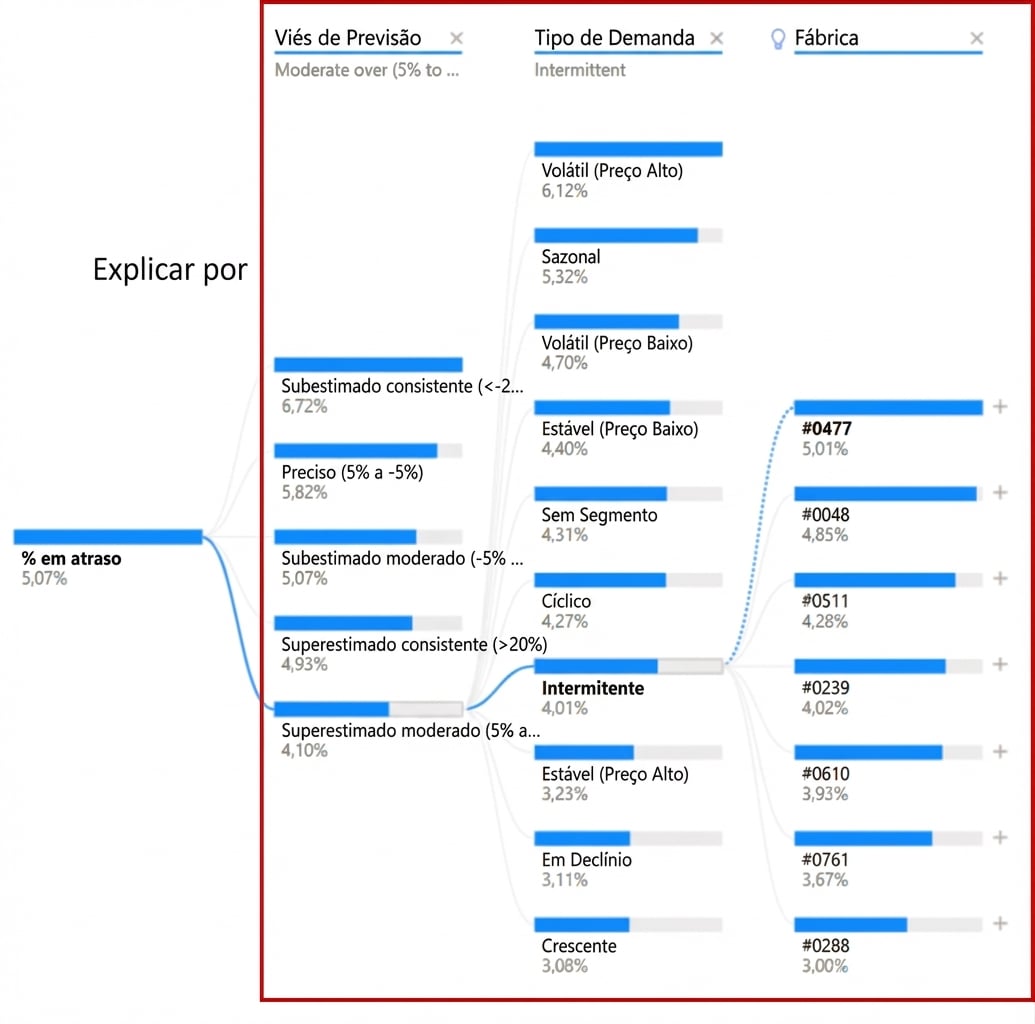

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. Os nós filhos, ou variáveis de explicação, estão destacados.

Estrutura de uma árvore de decomposição

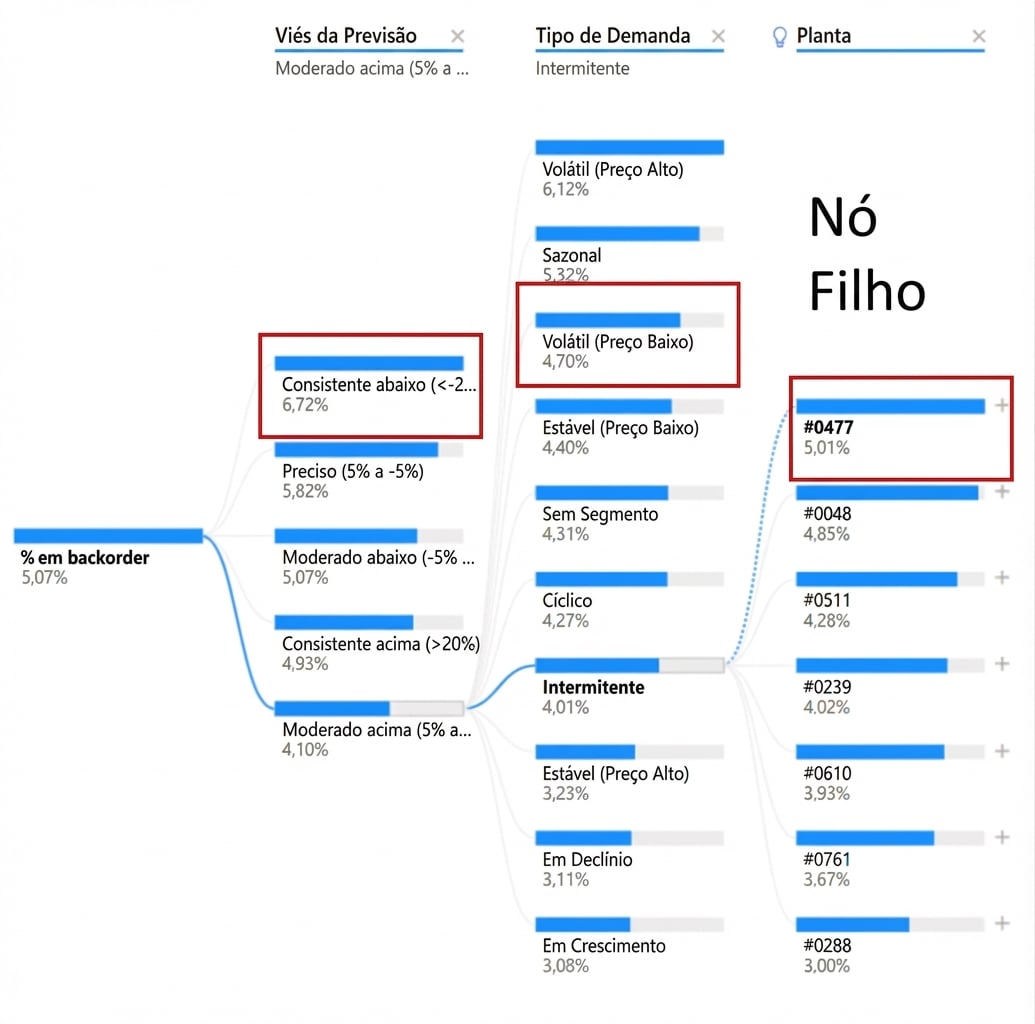

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. Alguns nós filhos estão destacados.

Estrutura de uma árvore de decomposição

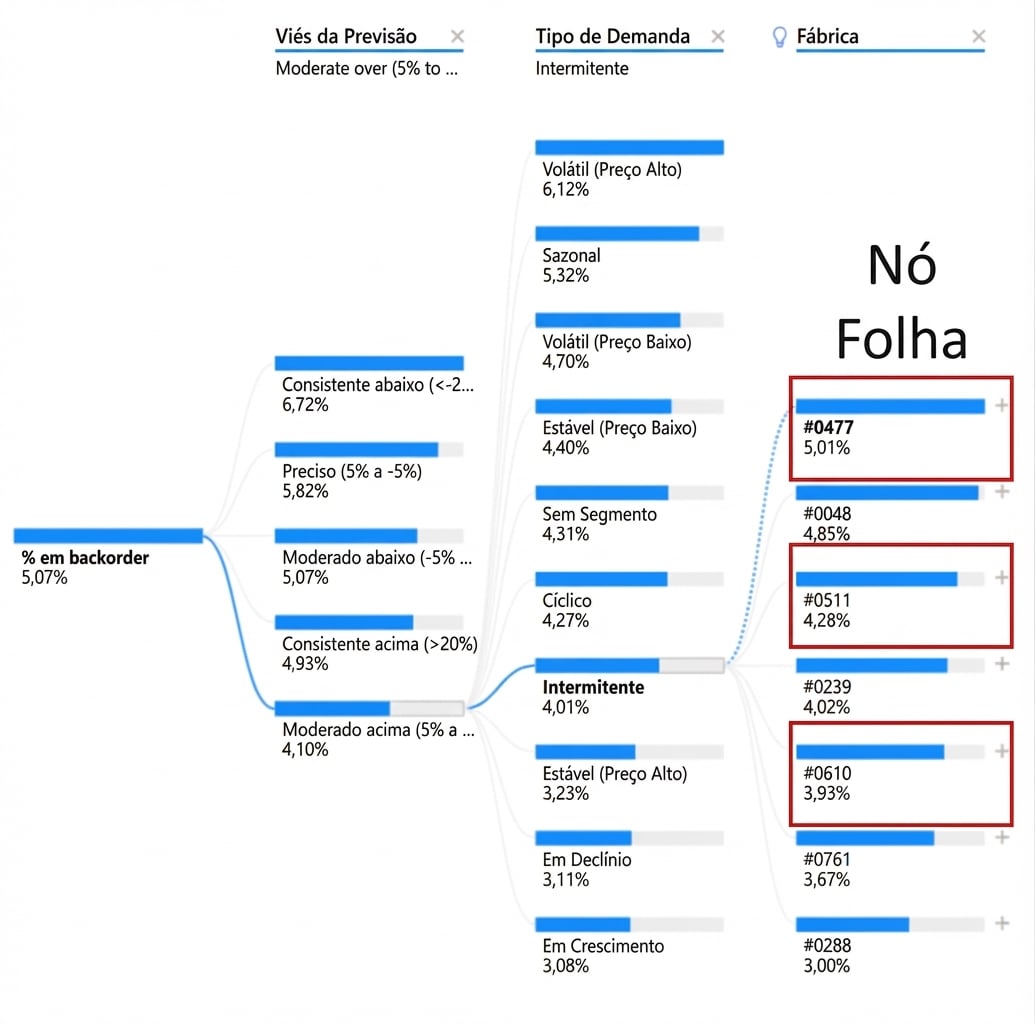

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. Os nós mais à direita, ou folhas, estão destacados.

Estrutura de uma árvore de decomposição

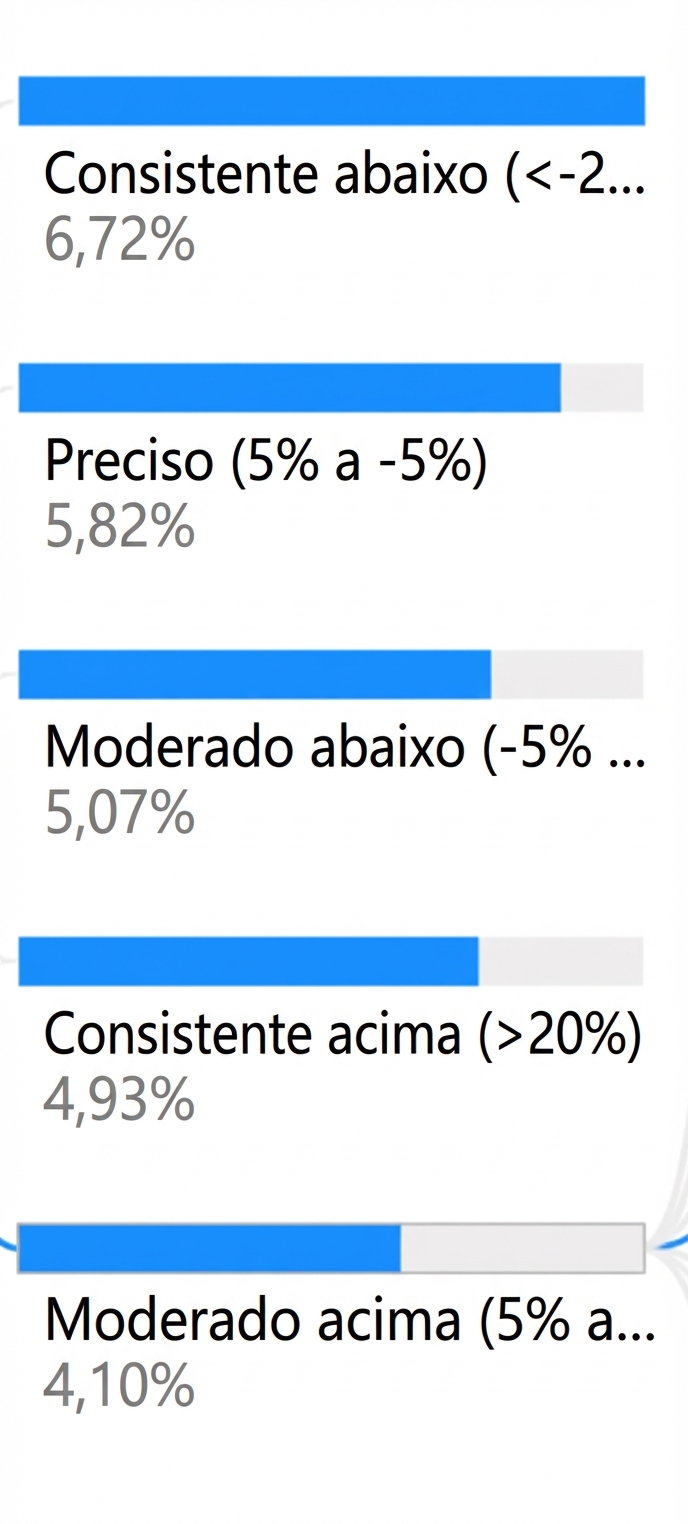

Uma visualização de árvore de decomposição do Power BI. A imagem aproxima um nível de nós filhos para mostrar as barras azuis e o quanto cada uma está preenchida.

Estrutura de uma árvore de decomposição

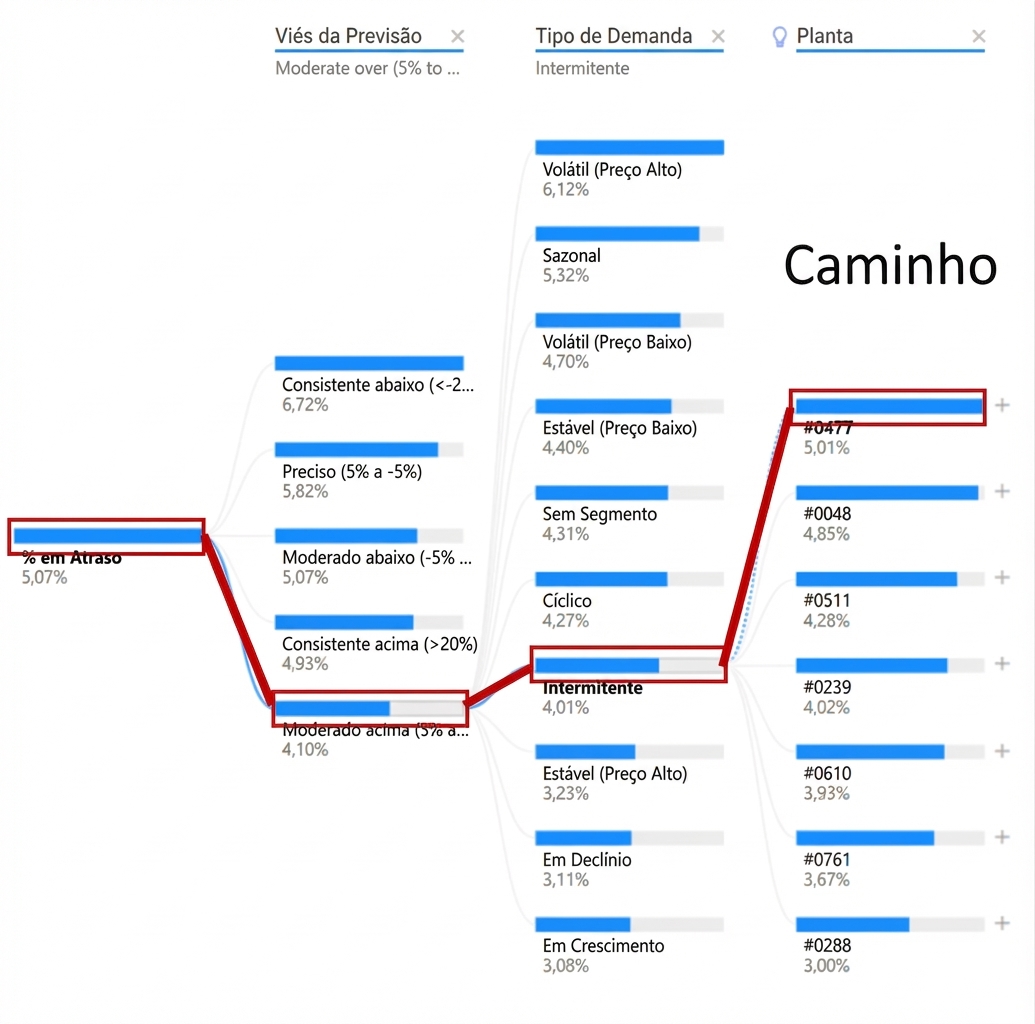

Uma visualização de árvore de decomposição do Power BI. Mostra um nó raiz e vários nós filhos com ramificações (caminhos) conectando-os. Um caminho está destacado.

Lendo uma árvore de decomposição

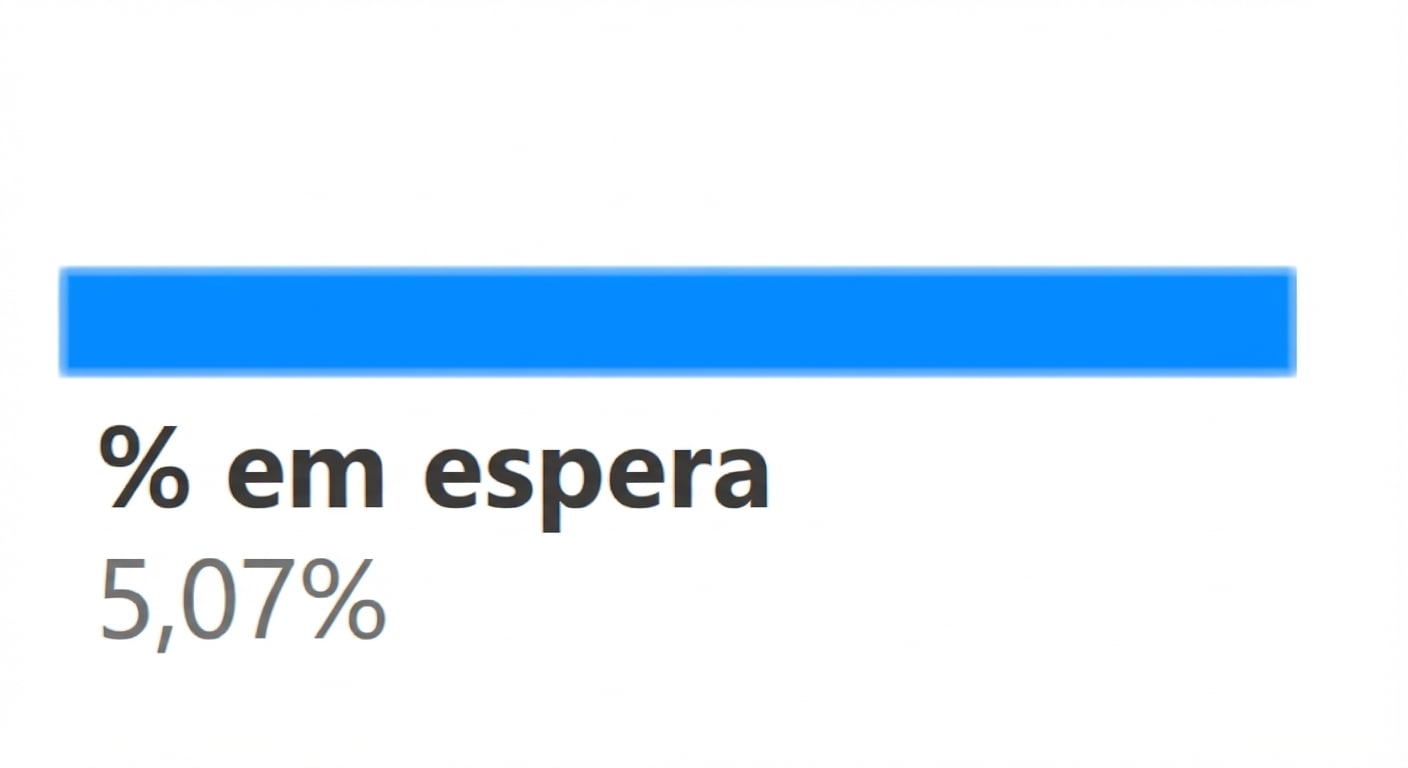

O nó raiz do caminho destacado antes, indicando 5,07% dos pedidos em backorder.

Uma imagem de quadrados dentro de um quadrado maior representando todo o conjunto de dados. Dois quadrados menores estão preenchidos em azul para representar a porcentagem de pedidos em backorder.

Lendo uma árvore de decomposição

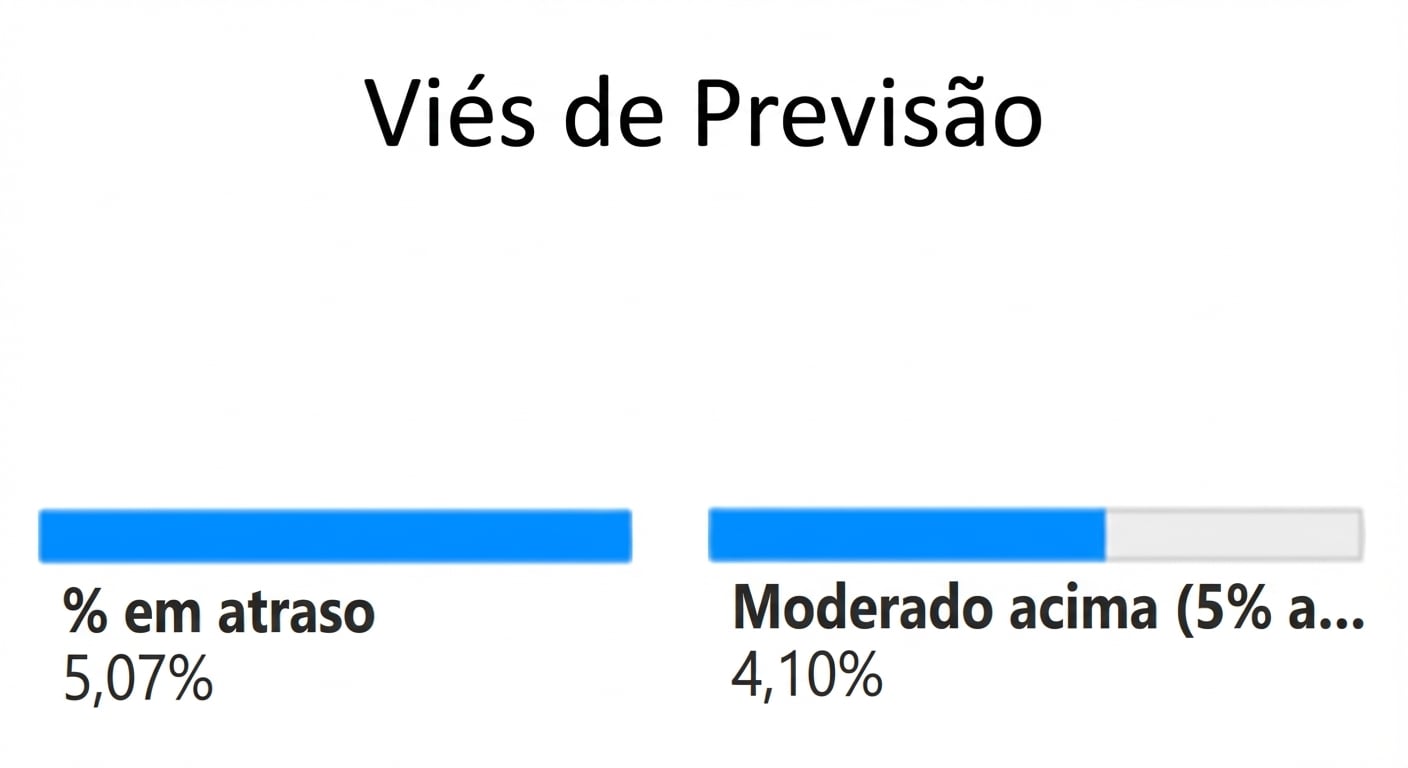

Um nó filho do primeiro nível, variável Forecast Bias, e a porcentagem associada de pedidos em backorder.

Uma imagem de um subconjunto do conjunto maior anterior de quadrados representando parte do conjunto de dados. Dois quadrados menores estão preenchidos em azul para representar a porcentagem de pedidos em backorder para este subconjunto.

Lendo uma árvore de decomposição

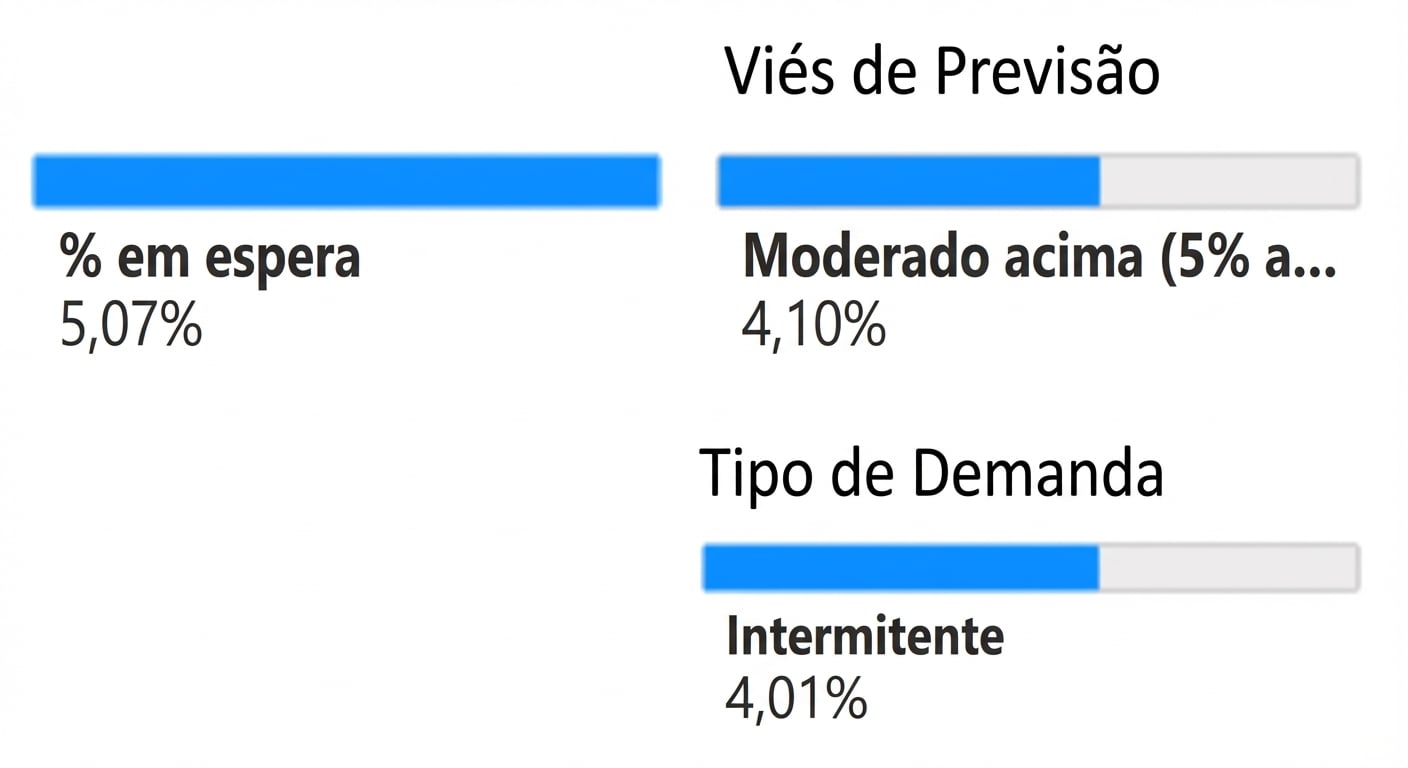

Um nó filho do segundo nível, variável Demand Type, e a porcentagem associada de pedidos em backorder.

Uma imagem de um subconjunto do subconjunto anterior de quadrados representando uma parte menor do conjunto de dados. Dois quadrados menores estão preenchidos em azul para representar a porcentagem de pedidos em backorder para este subconjunto.

Lendo uma árvore de decomposição

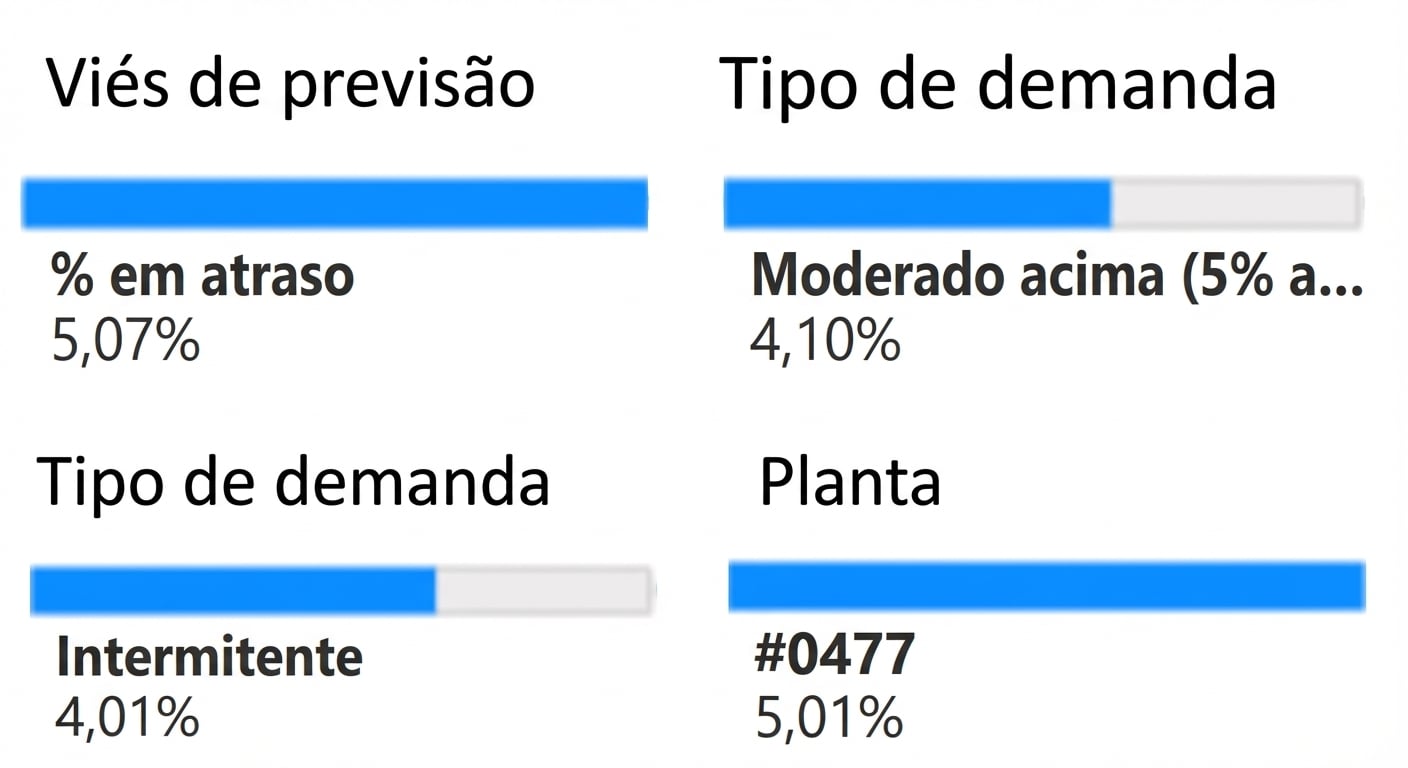

Um nó filho do nível final, variável Plant, e a porcentagem associada de pedidos em backorder.

Uma imagem de um subconjunto dos dois subconjuntos anteriores de quadrados representando uma parte ainda menor do conjunto de dados. Três quadrados menores estão preenchidos em azul para representar a porcentagem de pedidos em backorder para este subconjunto.

Vamos praticar!
