Star-Schema und Snowflake-Schema

Datenbankdesign

Lis Sulmont

Curriculum Manager

Star-Schema

Dimensionsmodellierung: Star-Schema

Faktentabelle

Enthält Datensätze zu einer Kennzahl
Ändert sich regelmäßig
Enthält Fremdschlüssel zu Dimensionstabellen

Dimensionstabelle:

Enthält Beschreibungen von Attributen
Ändert sich nicht so oft

Beispiel:

Lieferungen an Buchhandlungen in USA und Kanada
Nachverfolgen von Buchverkäufen

Beispiel für Star-Schema

Snowflake-Schema (Erweiterung)

Snowflake schema diagram

Identische Faktentabelle, verschiedene Dimensionen

$$

Star-Schemata: eine Dimension

$$

Snowflake schema diagram

Snowflake-Schemata: mehr als eine Dimension

Weil: Dimensionstabellen sind normalisiert

Was heißt Normalisierung?

Technik des Datenbankdesigns
Teilt Tabellen in kleinere Tabellen auf und verknüpft sie über Beziehungen
Ziel: Redundanzen reduzieren und Datenintegrität erhöhen

Was heißt Normalisierung?

Technik des Datenbankdesigns
Teilt Tabellen in kleinere Tabellen auf und verknüpft sie über Beziehungen
Ziel: Redundanzen reduzieren und Datenintegrität erhöhen

Identifizieren sich wiederholender Datengruppen und Erstellen neuer Tabellen

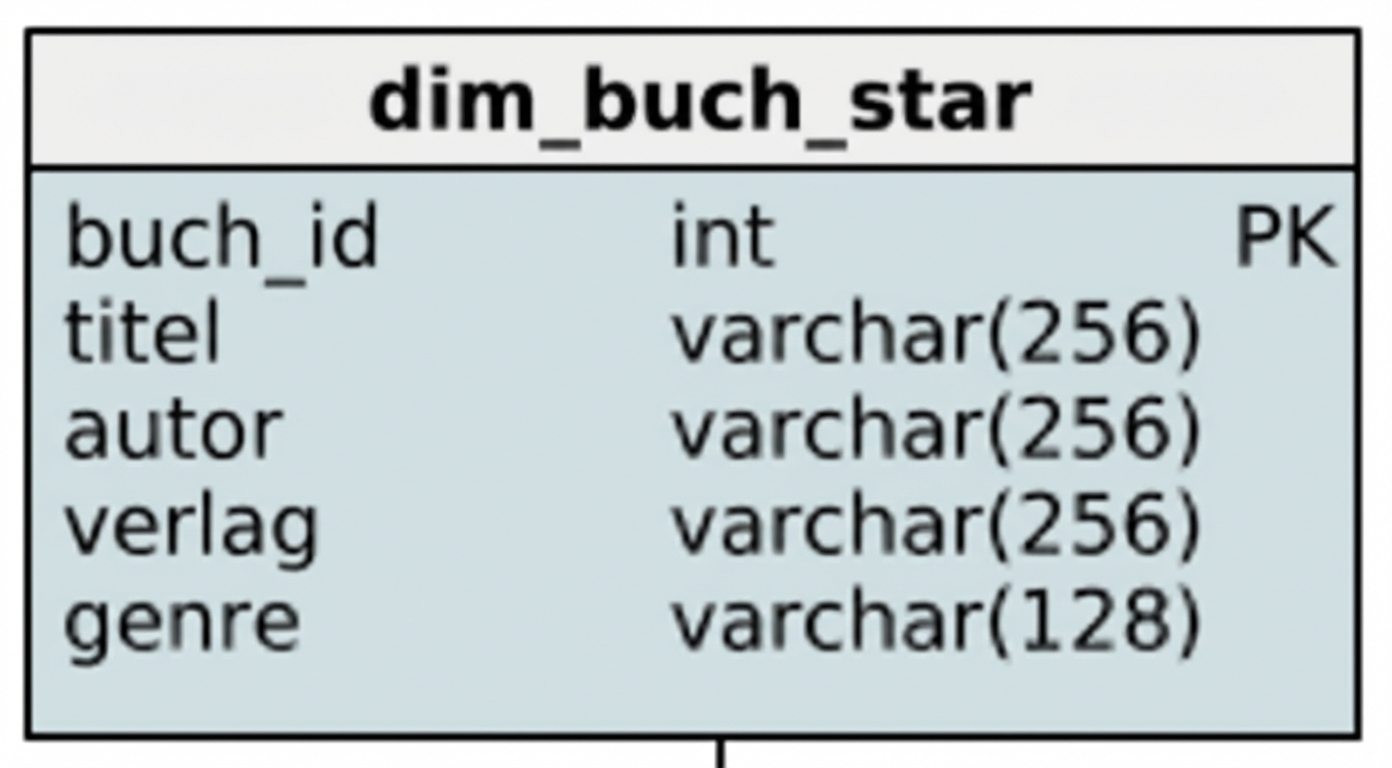

Buchdimension des Star-Schemas

$$ Book dimension of the star schema

Am ehesten sich wiederholende Werte:

Autorin/Autor
Verlage
Genre

Buchdimension des Snowflake-Schemas

Book dimension of the snowflake schema

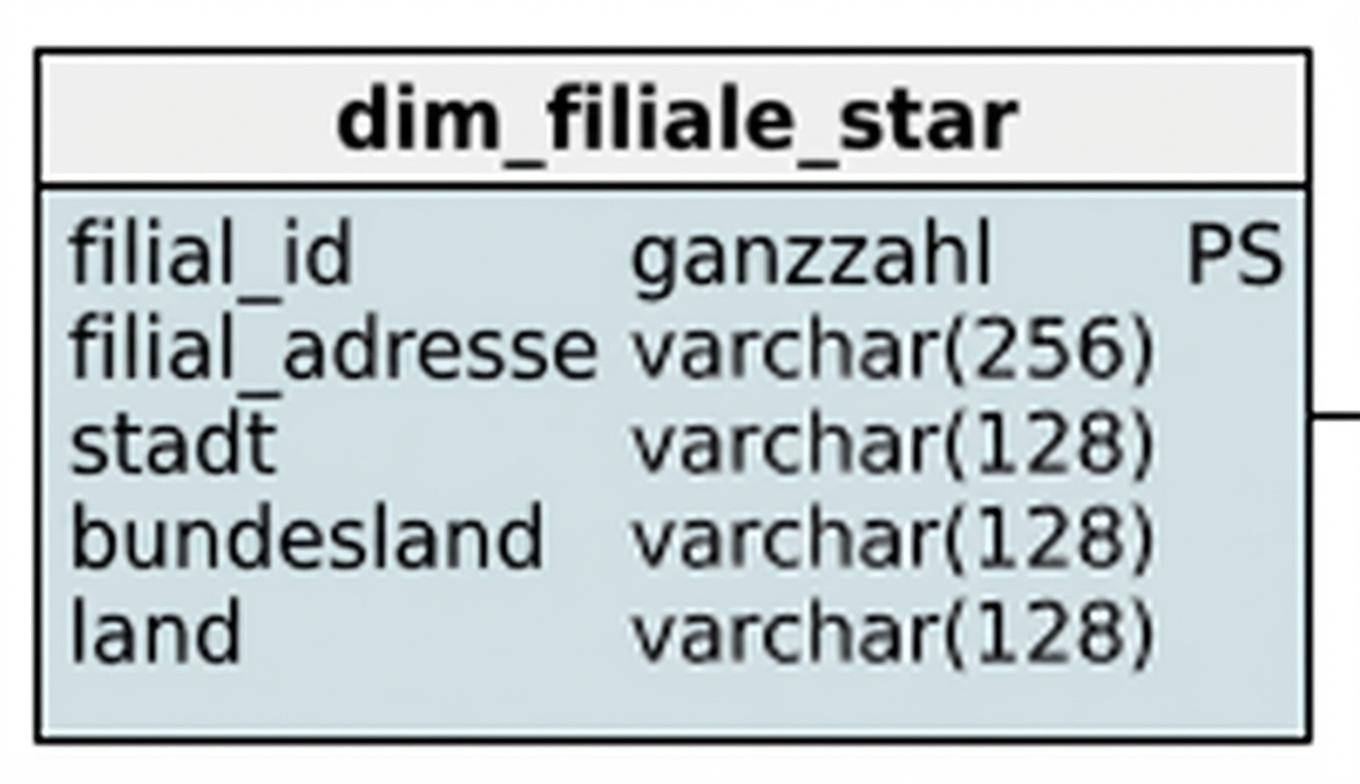

Buchhandlungsdimension des Star-Schemas

$$ Store dimension of the star schema

Stadt
Bundestaat
Land

Buchhandlungsdimension des Snowflake-Schemas

Store dimension of the snowflake schema

Book dimension of the snowflake schema

$$ $$ $$ $$ $$ Time dimension of the star schema

$$ Time dimension of the snowflake schema

$$

Snowflake schema

Lass uns üben!
