Datenbankdesign

Lis Sulmont

Curriculum Manager

Was ist Datenbankdesign?

Legt fest, wie Daten logisch gespeichert werden
- Wie werden Daten gelesen und aktualisiert?
Verwendet Datenbankmodelle: übergeordnete Spezifikationen für Struktur
- Gängig: relationales Modell
- Weitere Optionen: NoSQL-Modelle, objektorientiertes Modell, Netzwerkmodell
Verwendet Schemata: Bauplan einer Datenbank
- Definiert Tabellen, Felder, Beziehungen, Indizes und Sichten
- Beim Einfügen von Daten in relationale Datenbanken muss Schema eingehalten werden

Festlegen eines Datenmodells für die zu speichernden Daten

1. Konzeptionelles Datenmodell: beschreibt Entitäten, Beziehungen und Attribute

Tools: Datenstrukturdiagramme, z. B. Entity-Relationship-Diagramme und UML-Diagramme

2. Logisches Datenmodell: legt Tabellen, Spalten und Beziehungen fest

Tools: Datenbankmodelle und Schemata, z. B. relationales Modell und Star-Schema

3. Physisches Datenmodell: beschreibt die physische Speicherung

¹ https://en.wikipedia.org/wiki/Data_model

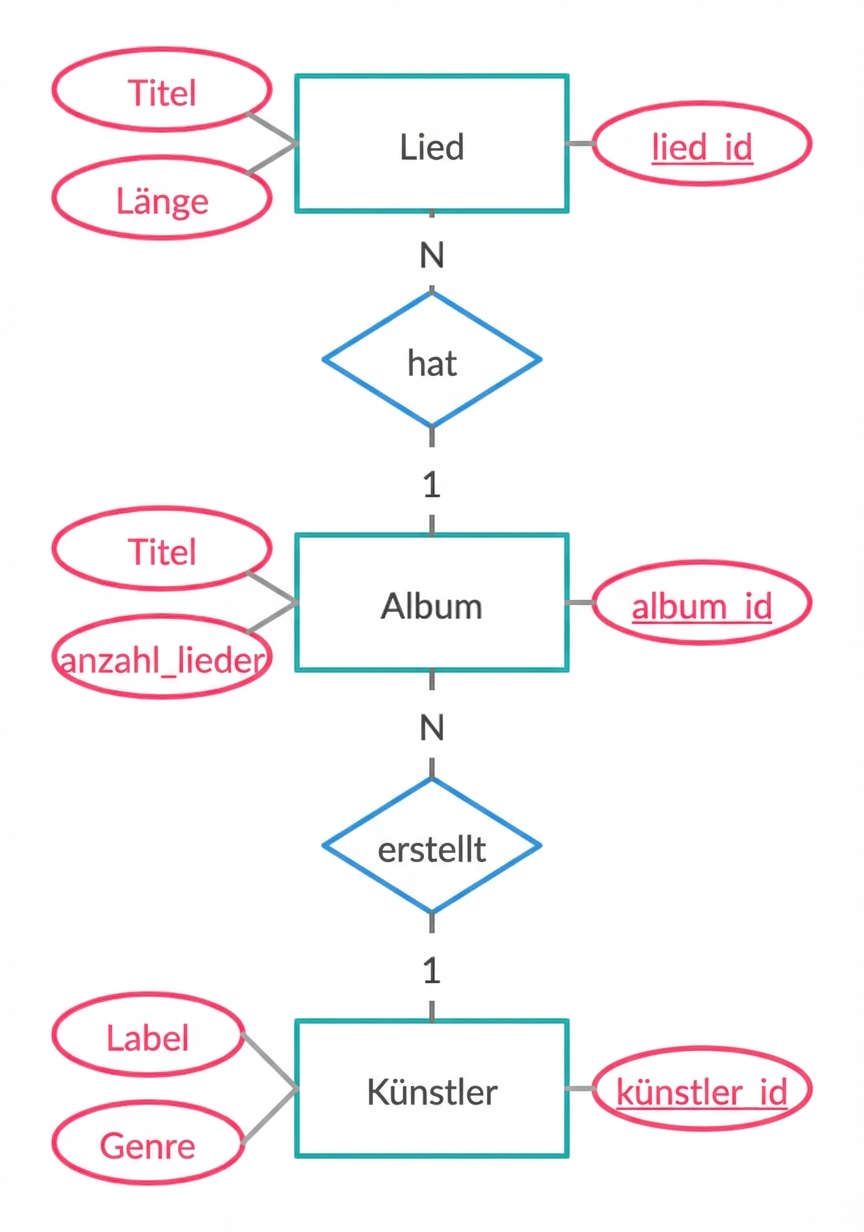

ER diagram of song example

Entitäten, Beziehungen und Attribute

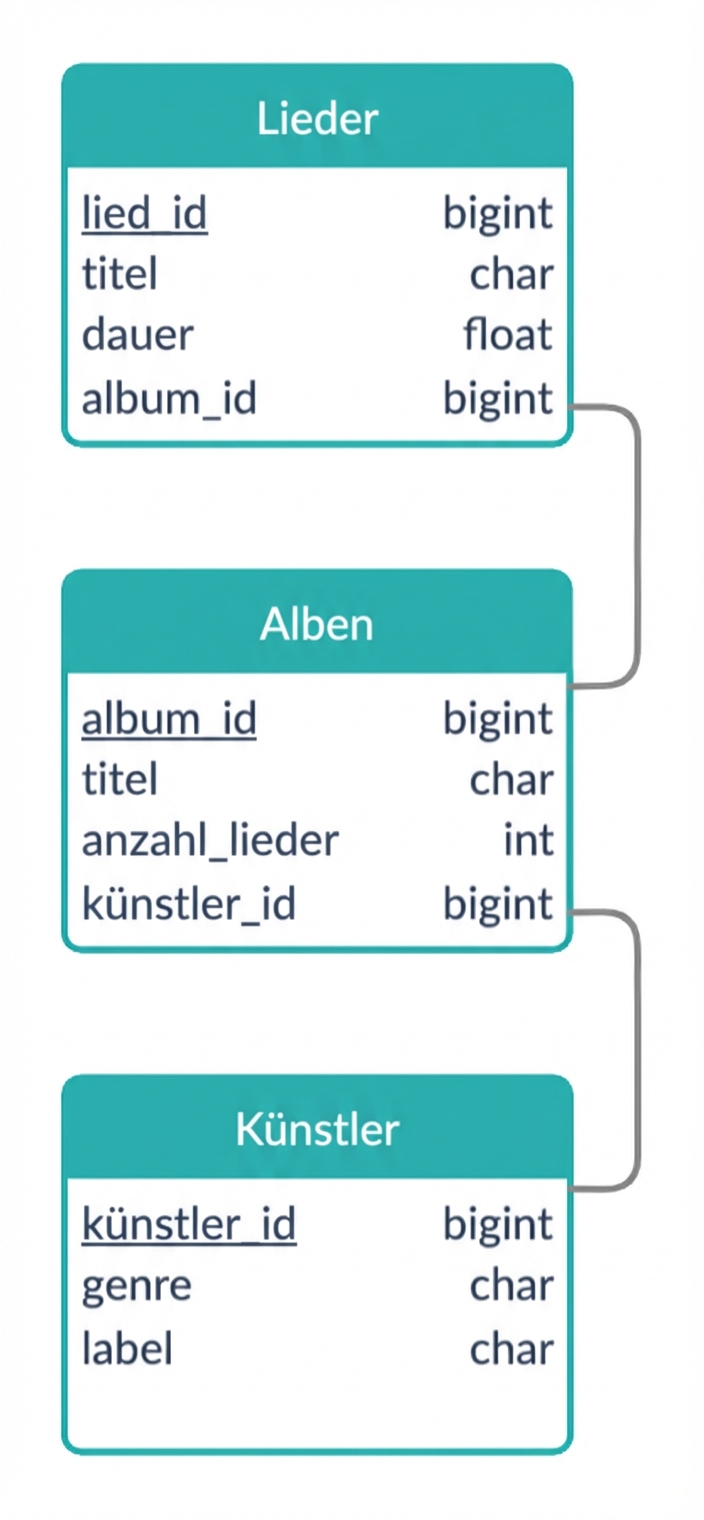

Logical schema of song example

Schnellste Umwandlung: Entitäten zu Tabellen

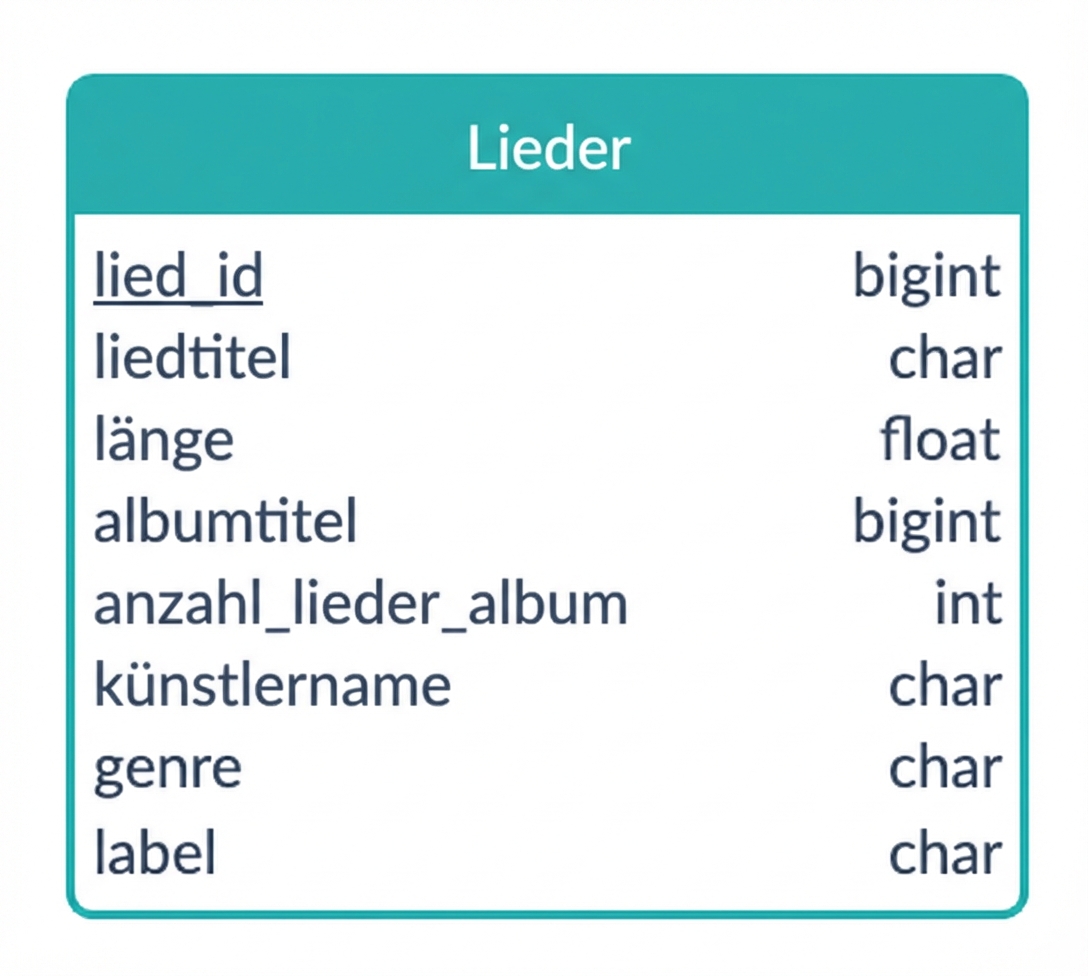

Another example of a potential ER diagram of song example

Festlegen von Tabellen

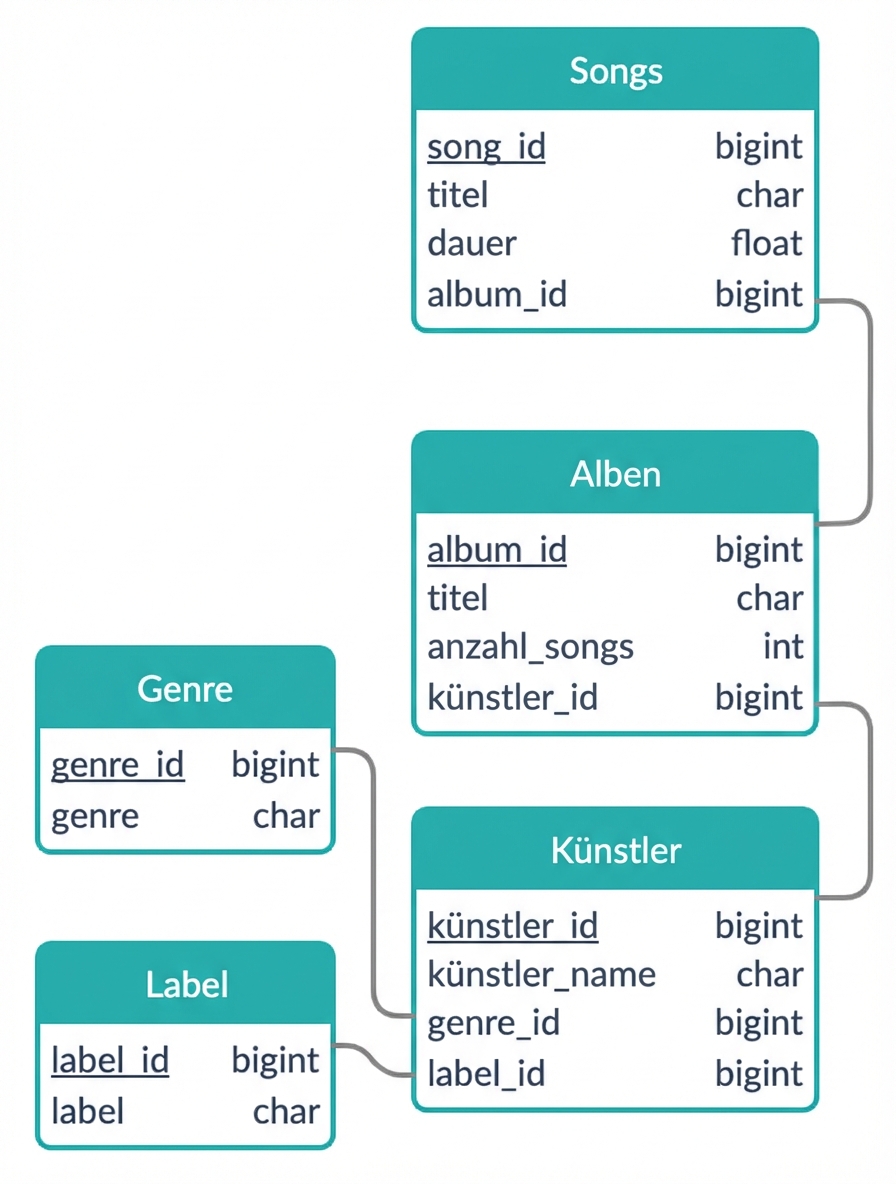

Another example of a potential ER diagram of song example

Anpassung des relationalen Modells für Design von Data Warehouses

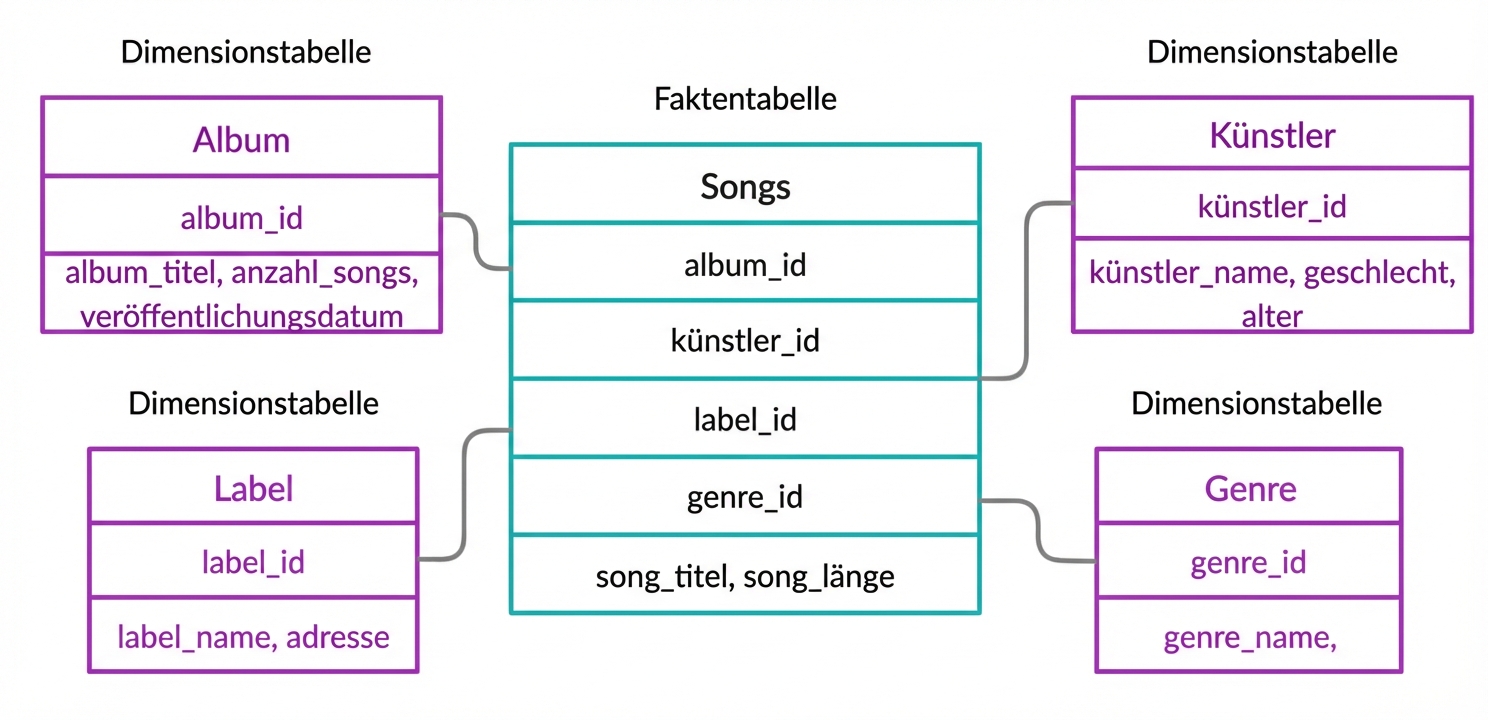

Fact table and dimension tables of song example

Überlegungen:

Faktentabelle

Dimensionstabelle:
