Diagrammes en boîte

Comprendre la visualisation des données

Richie Cotton

Data Evangelist at DataCamp

Vous ne pouvez pas vous contenter de colorier les histogrammes

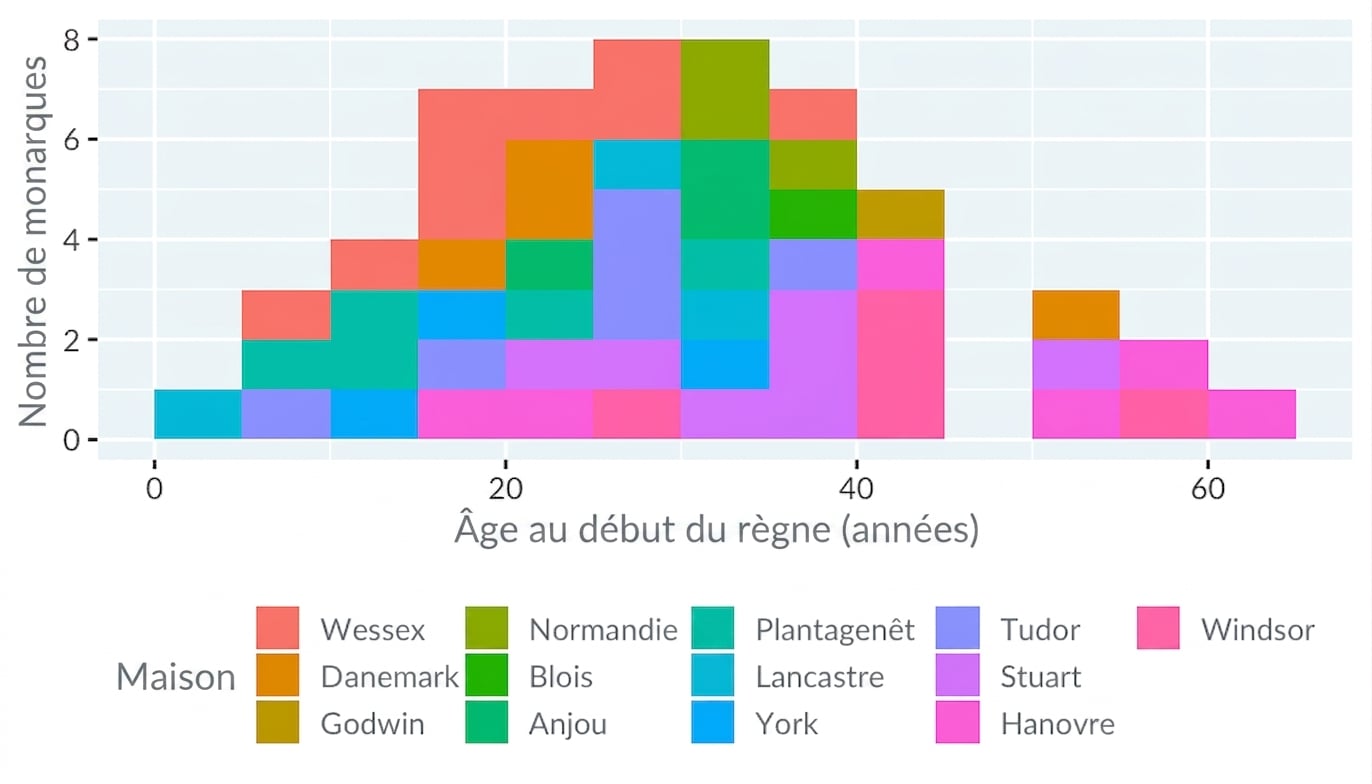

Histogramme de l’âge au début du règne des rois et reines d’Angleterre, coloré par maison royale. Il ressemble à un monstre issu d’un jeu vidéo des années 1980.

Dessinez chaque histogramme dans son propre panneau

Histogramme de l’âge des rois et reines d’Angleterre au début de leur règne, avec des panneaux séparés pour chaque maison royale.

Dessinez chaque histogramme dans son propre panneau

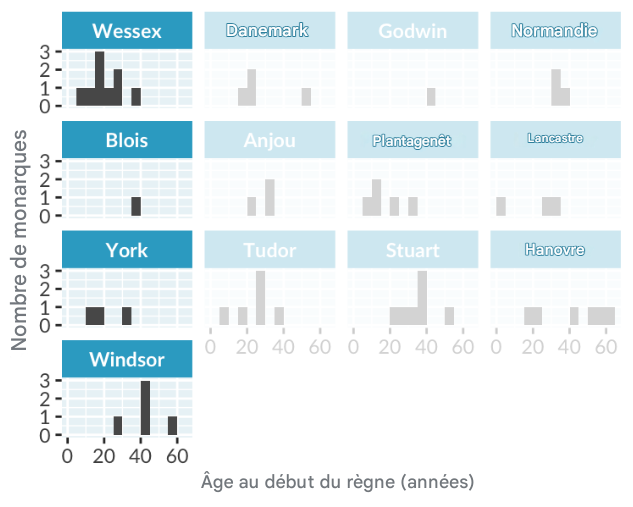

Histogramme de l’âge au début du règne des rois et reines d’Angleterre, avec des panneaux distincts pour chaque maison royale. La colonne gauche des panneaux est mise en évidence.

Dessinez chaque histogramme dans son propre panneau

Histogramme de l’âge au début du règne des rois et reines d’Angleterre, avec des panneaux distincts pour chaque maison royale. Les maisons Lancaster et York sont mises en évidence.

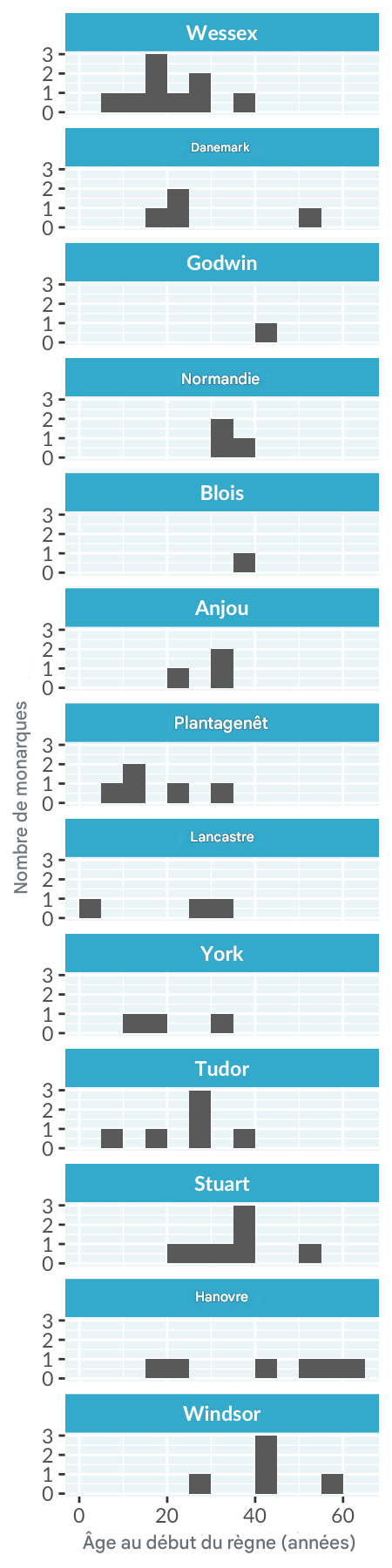

Histogramme de l’âge au début du règne des rois et reines d’Angleterre, avec des panneaux distincts pour chaque maison royale. Les panneaux sont empilés verticalement en une seule colonne, ce qui rend le graphique haut et étroit.

Quand devriez-vous utiliser un diagramme en boîte ?

Lorsque vous avez une variable continue, divisez-la par une variable catégorielle.
Lorsque vous souhaitez comparer les distributions de la variable continue pour chaque catégorie.

Histogramme vs diagramme en boîte

Histogramme de l’âge du début du règne des rois et des reines.

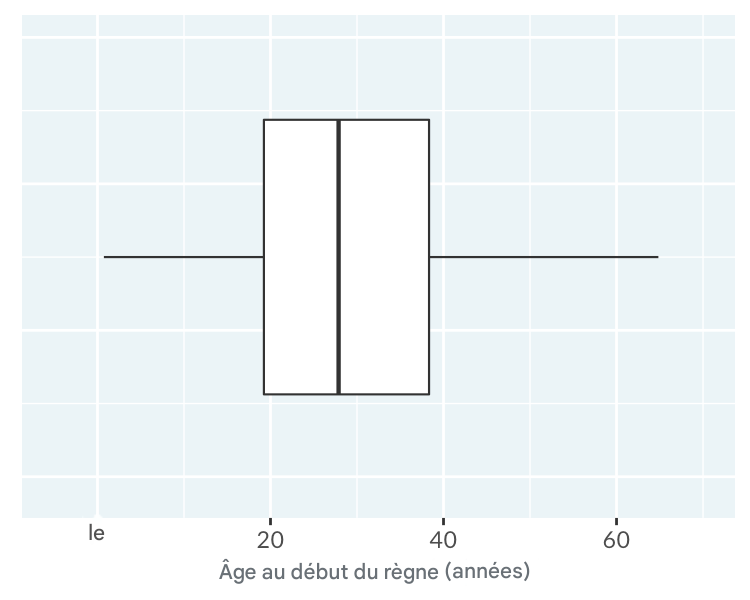

Graphique en boîte de l’âge du début du règne des rois et des reines.

Histogramme vs diagramme en boîte : ligne médiane

Histogramme de l’âge du début du règne des rois et des reines.

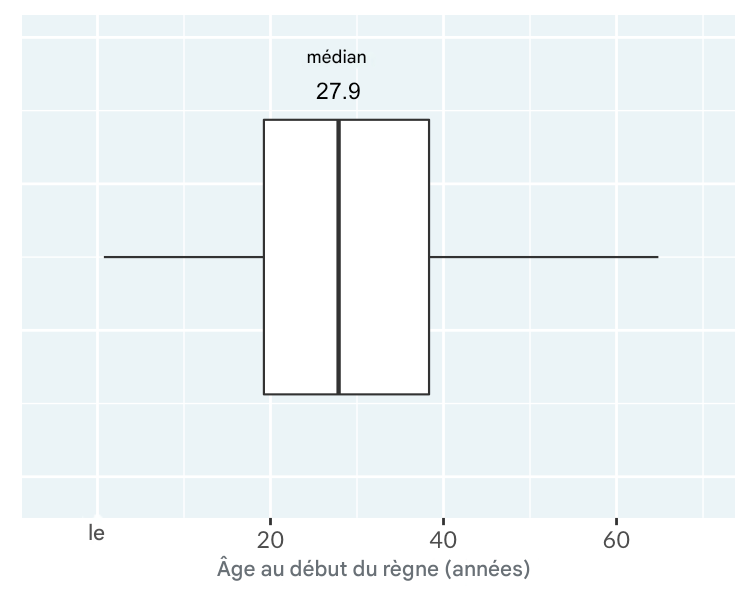

Graphique en boîte de l’âge du début du règne des rois et des reines. Le graphique est annoté avec la ligne médiane au niveau de la médiane.

Histogramme vs diagramme en boîte : la boîte

Histogramme de l’âge du début du règne des rois et des reines.

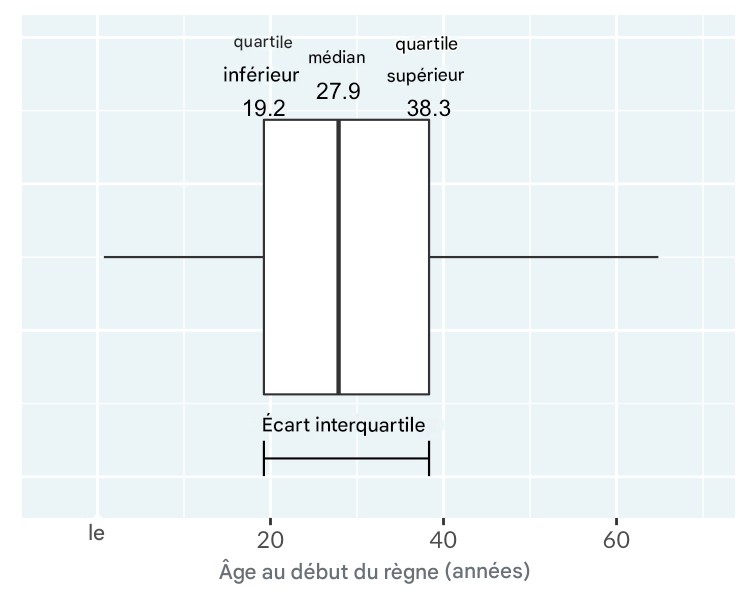

Graphique en boîte de l’âge du début du règne des rois et des reines. Le graphique est annoté avec les côtés de la boîte allant du quartile inférieur au quartile supérieur, et la plage interquartile est la différence entre ceux-ci.

Histogramme vs diagramme en boîte : les moustaches

Histogramme de l’âge du début du règne des rois et des reines.

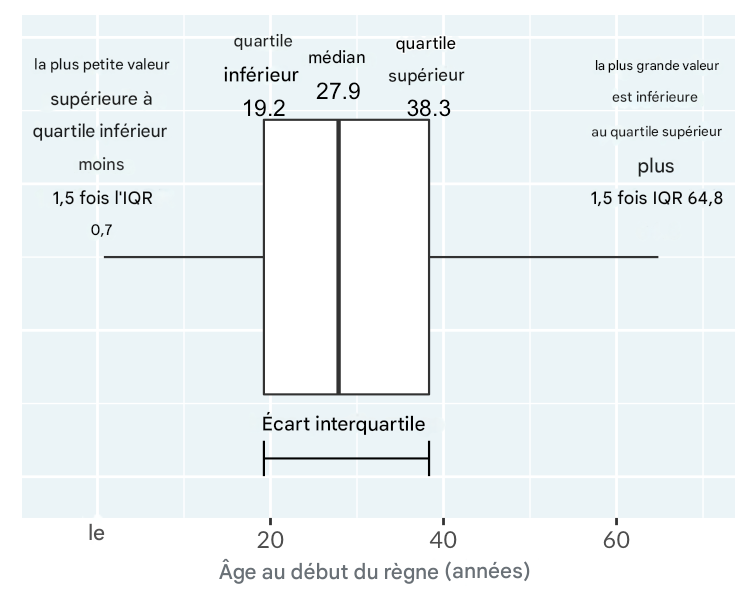

Graphique en boîte de l’âge du début du règne des rois et des reines. Le graphique est annoté avec les moustaches allant des côtés de la boîte aux valeurs non extrêmes les plus basses et les plus élevées.

Monarques par maison

Graphiques en boîte de l’âge du début du règne des rois et des reines, un pour chaque maison royale.

Passons à la pratique !
