Graphen für Chatbots erstellen

Agentische Systeme mit LangChain entwerfen

Dilini K. Sumanapala, PhD

Founder & AI Engineer, Genverv, Ltd.

Chatbots mit LangGraph

Kopf eines Chatbots



  • Eigene Agents mit LangGraph


    • Workflow-Management
      • Graph-Zustände
      • Agent-Zustände
    • Chatbot-Aufbau
      • Knoten
      • Kanten
Agentische Systeme mit LangChain entwerfen

Graph- und Agent-Zustände

LangGraph-Symbol



Graph-Zustand

  • Organisiert verschiedene Aufgaben
    • Tool-Nutzung
    • LLM-Aufrufe
  • Reihenfolge der Aufgaben = Workflow

Agent-Zustand

  • Verfolgt den Fortschritt des Agents
  • Protokolliert abgeschlossene Aufgaben
Agentische Systeme mit LangChain entwerfen

Einen Agent mit LangGraph bauen

Menschen lesen, sitzend auf großen Büchern.

Lupe als Symbol für Informationen.

Agentische Systeme mit LangChain entwerfen

Knoten und Kanten

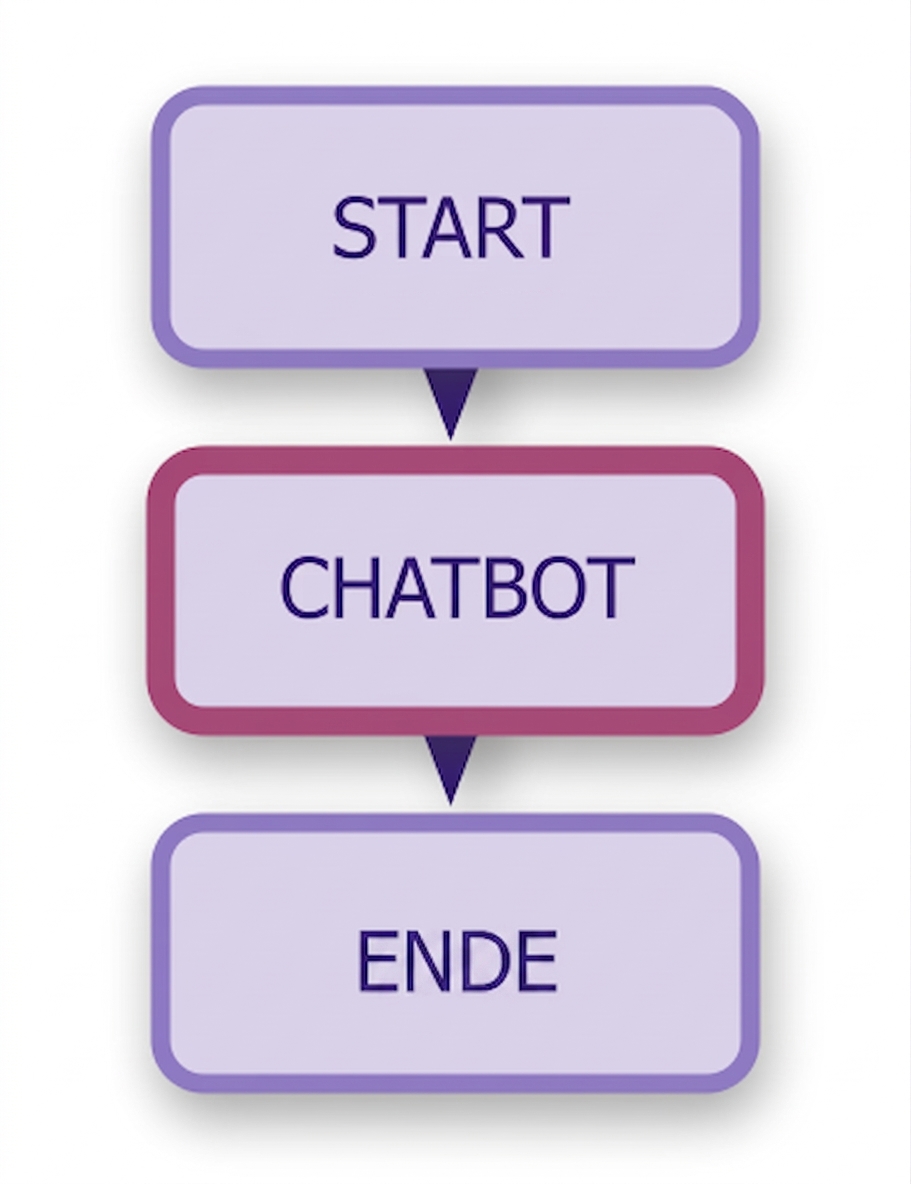

Chatbot-Diagramm.



Knoten

  • Funktionen oder Aktionen
    • Antwort
    • Tool-Aufruf

Kanten

  • Regeln, die Knoten verbinden
Agentische Systeme mit LangChain entwerfen

Knoten und Kanten

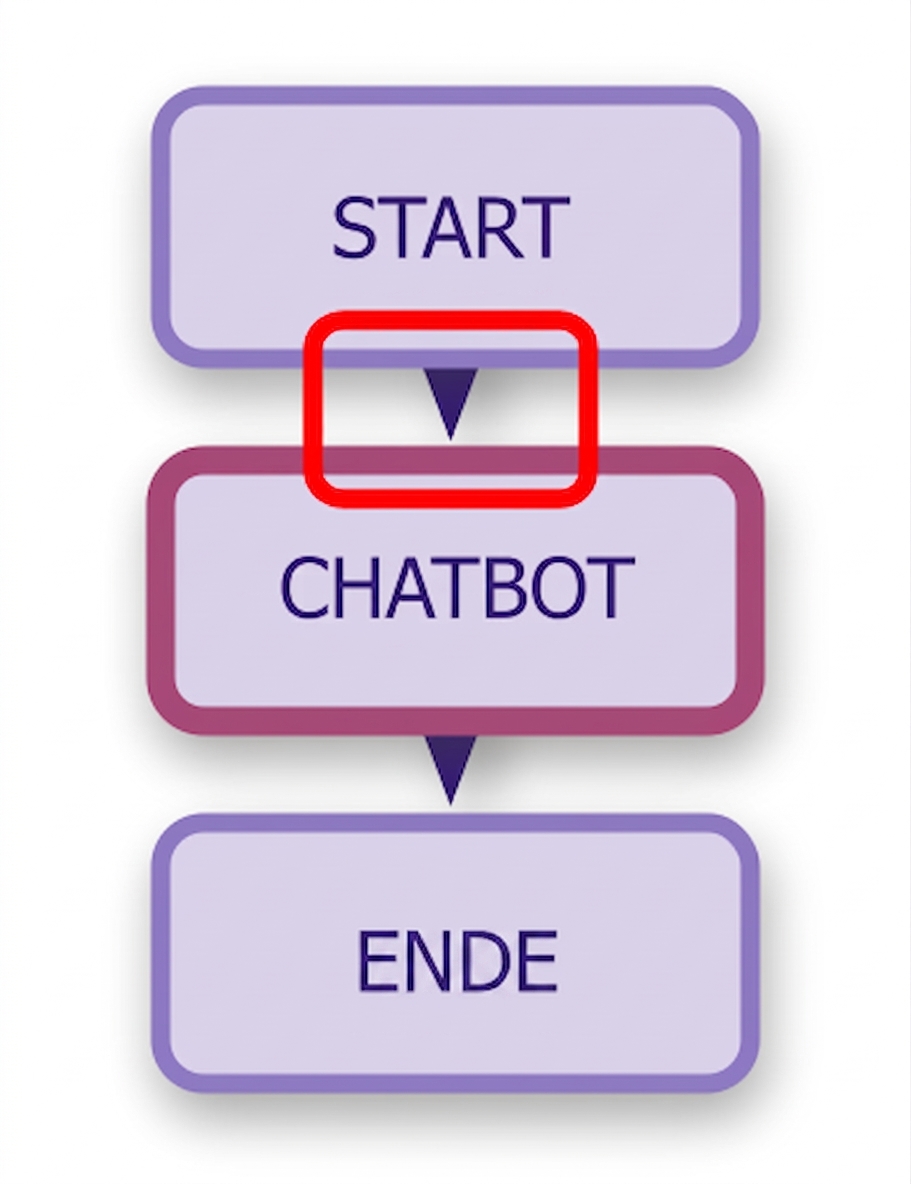

Chatbot-Diagramm mit erster Kante markiert.



Knoten

  • Aufgaben oder Aktionen
    • Antwort
    • Tool-Aufruf

Kanten

  • Regeln, die Knoten verbinden
Agentische Systeme mit LangChain entwerfen

Knoten und Kanten

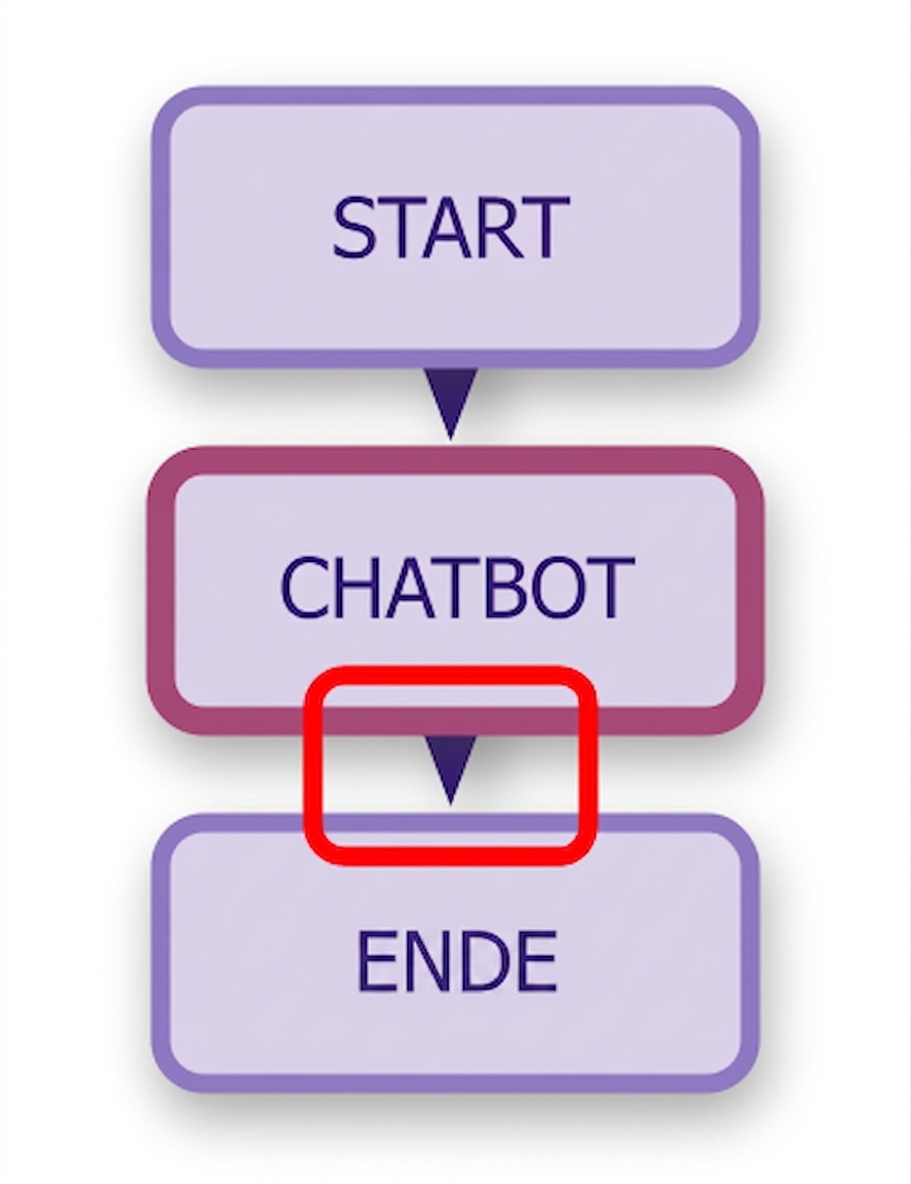

Chatbot-Diagramm mit zweiter Kante markiert.



Knoten

  • Aufgaben oder Aktionen
    • Antwort
    • Tool-Aufruf

Kanten

  • Regeln, die Knoten verbinden
Agentische Systeme mit LangChain entwerfen

Knoten und Kanten

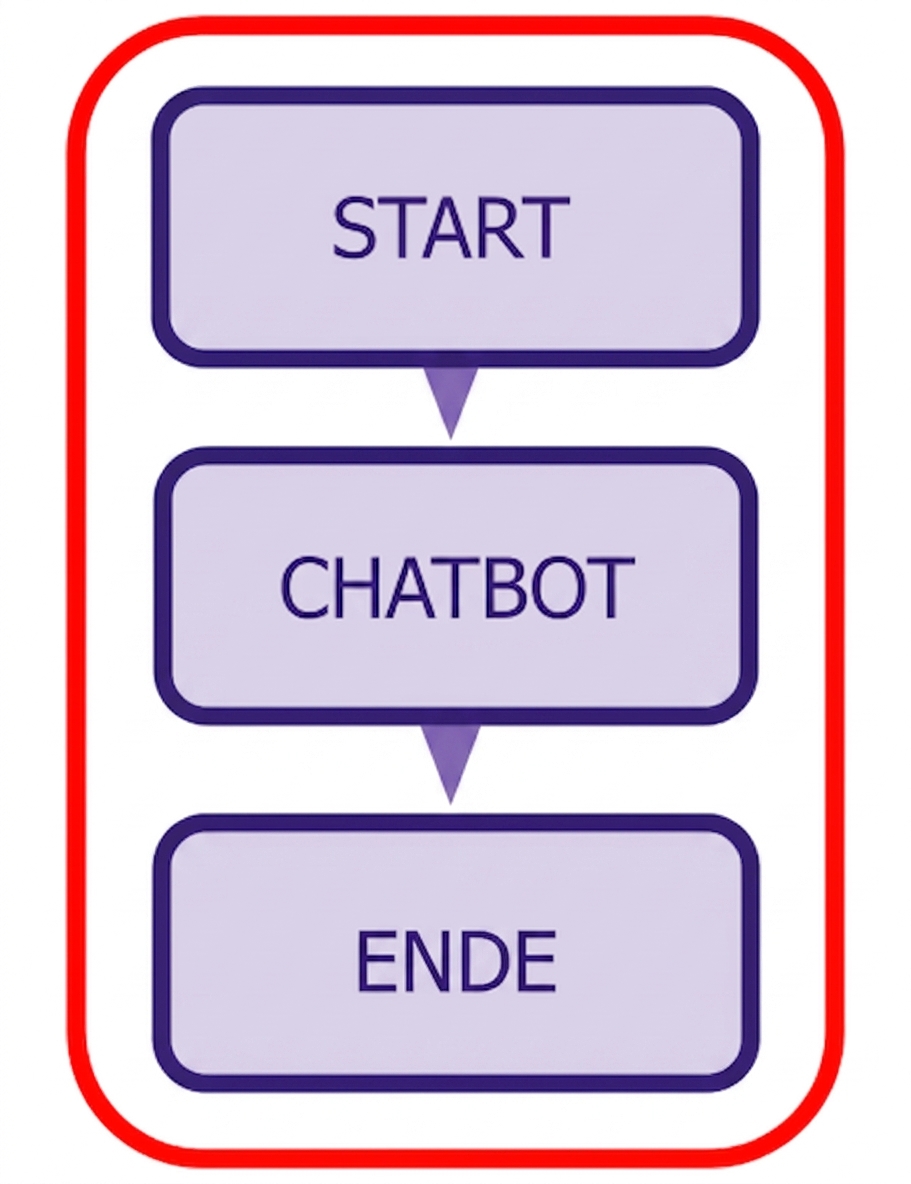

Vollständiges Chatbot-Diagramm markiert.



Knoten

  • Aufgaben oder Aktionen
    • Antwort
    • Tool-Aufruf

Kanten

  • Regeln, die Knoten verbinden

Vorgefertigte Knoten

START- und END-Knoten von LangGraph

Agentische Systeme mit LangChain entwerfen

Graph- und Agent-Zustände erstellen

# Modules for structuring text
from typing import Annotated
from typing_extensions import TypedDict


# LangGraph modules for defining graphs
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import add_messages


# Module for setting up OpenAI
from langchain_openai import ChatOpenAI
Agentische Systeme mit LangChain entwerfen

Graph- und Agent-Zustände erstellen

# Define the llm
llm = ChatOpenAI(model="gpt-4o-mini", api_key="OPENAI_API_KEY")


# Define the State
class State(TypedDict):


    # Define messages with metadata
    messages: Annotated[list, add_messages]


# Initialize StateGraph
graph_builder = StateGraph(State)
Agentische Systeme mit LangChain entwerfen

Knoten und Kanten hinzufügen

# Define chatbot function to respond
# with the model
def chatbot(state: State):
    return {"messages":
    [llm.invoke(state["messages"])]}


# Add chatbot node to the graph
graph_builder.add_node("chatbot",
                       chatbot)

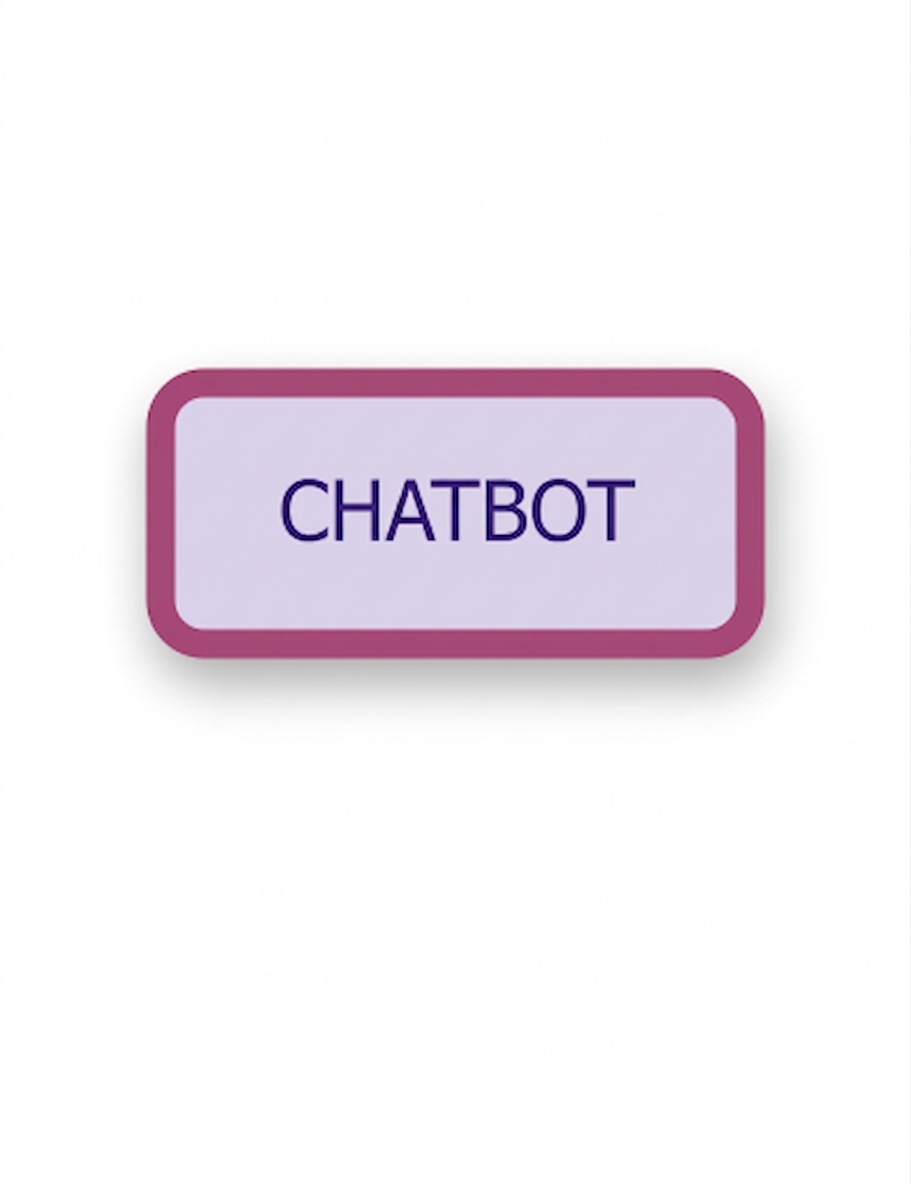

Chatbot-Knoten.

Agentische Systeme mit LangChain entwerfen

Knoten und Kanten hinzufügen

# Define the start and end of the
# conversation flow
graph_builder.add_edge(START, "chatbot")
graph_builder.add_edge("chatbot", END)


# Compile the graph to prepare for
# execution
graph = graph_builder.compile()

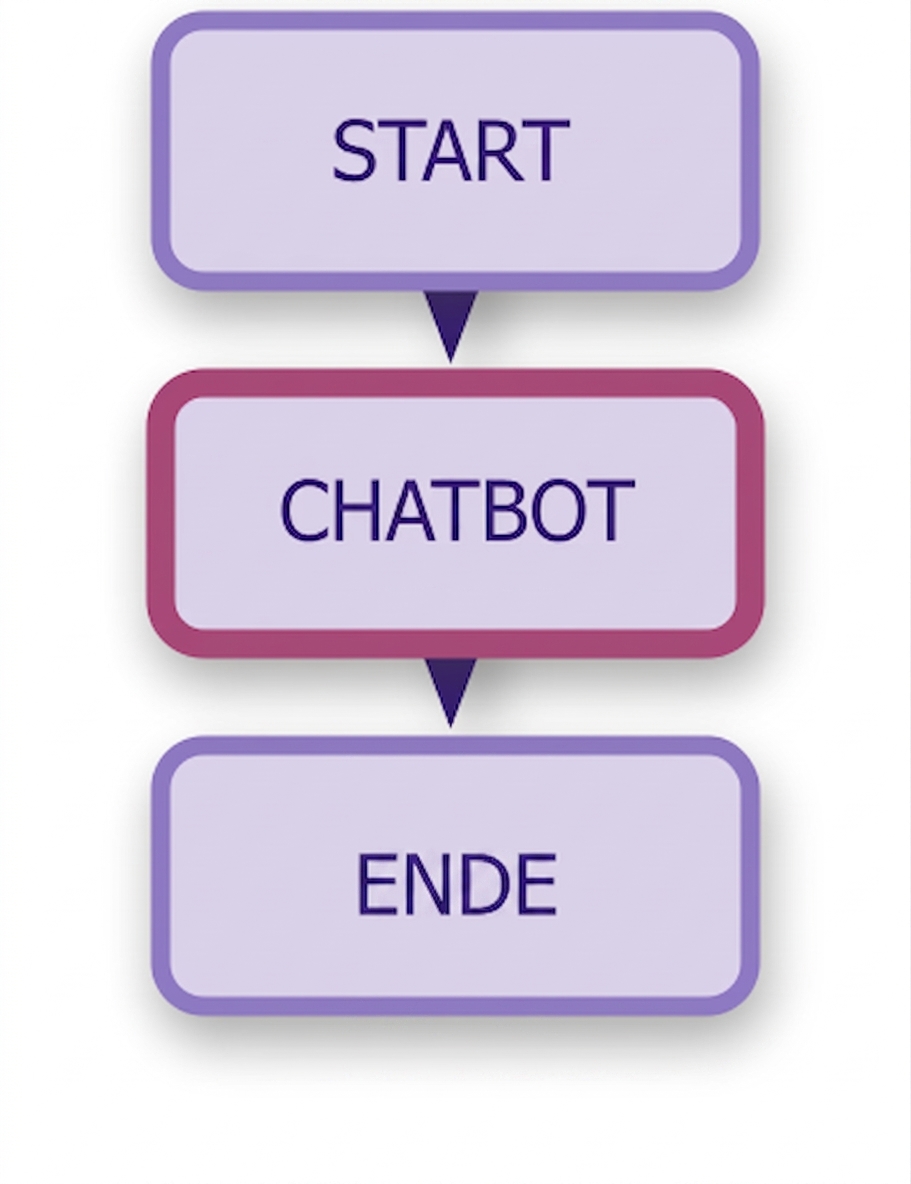

Chatbot-Diagramm.

Agentische Systeme mit LangChain entwerfen

Lass uns üben!
