Einführung in Dekompositionsbäume

Trendanalyse in Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Was ist ein Dekompositionsbaum?

Definition:

Eine Methode, um eine Zielvariable über mehrere Dimensionen/Variablen aufzuschlüsseln und deren Einfluss zu bestimmen.

Einsatzfälle:

Ad-hoc-Exploration
Ursachenanalyse
Einflussreiche Variablen identifizieren

Aufbau eines Dekompositionsbaums

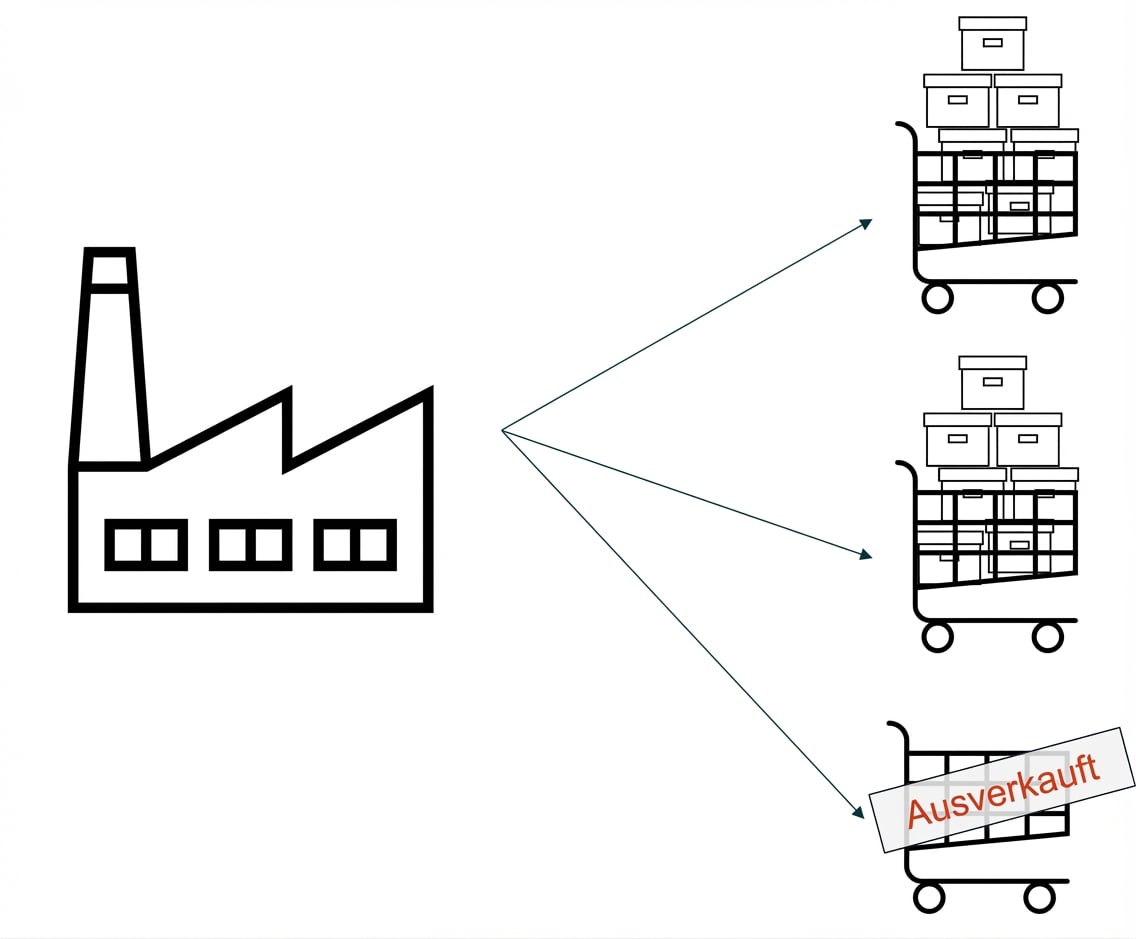

Eine Fabrik mit drei Bestellungen, von denen eine leer ist bzw. die Produkte im Rückstand sind.

Aufbau eines Dekompositionsbaums

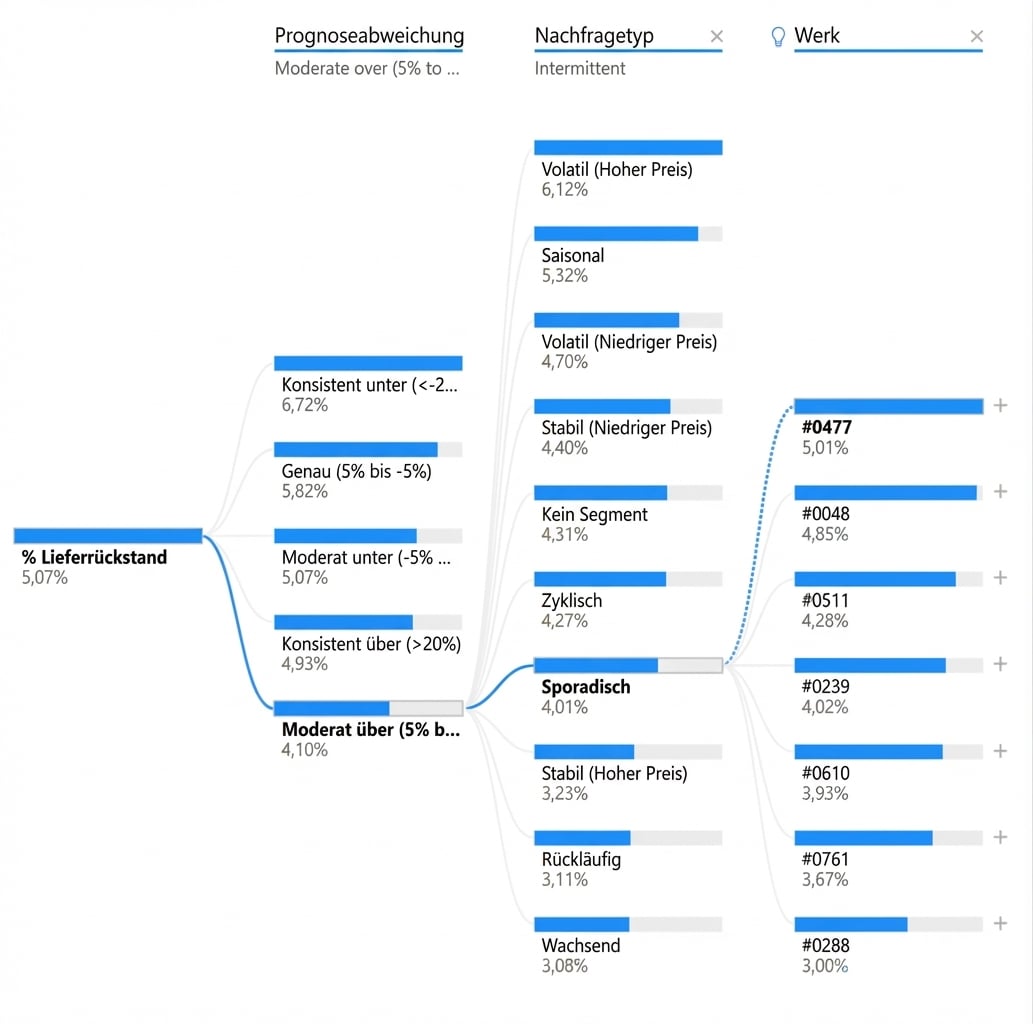

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen.

Aufbau eines Dekompositionsbaums

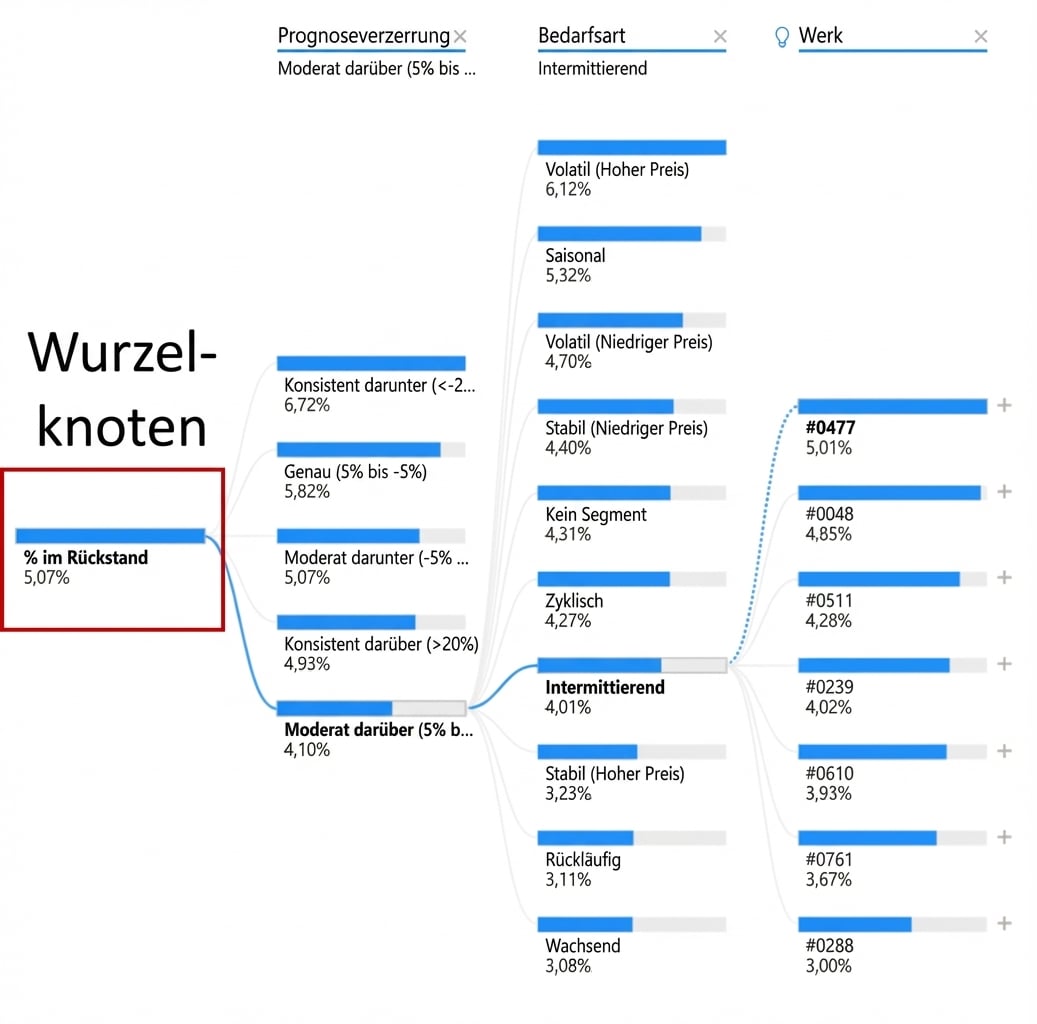

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Der Wurzelknoten ganz links ist hervorgehoben.

Aufbau eines Dekompositionsbaums

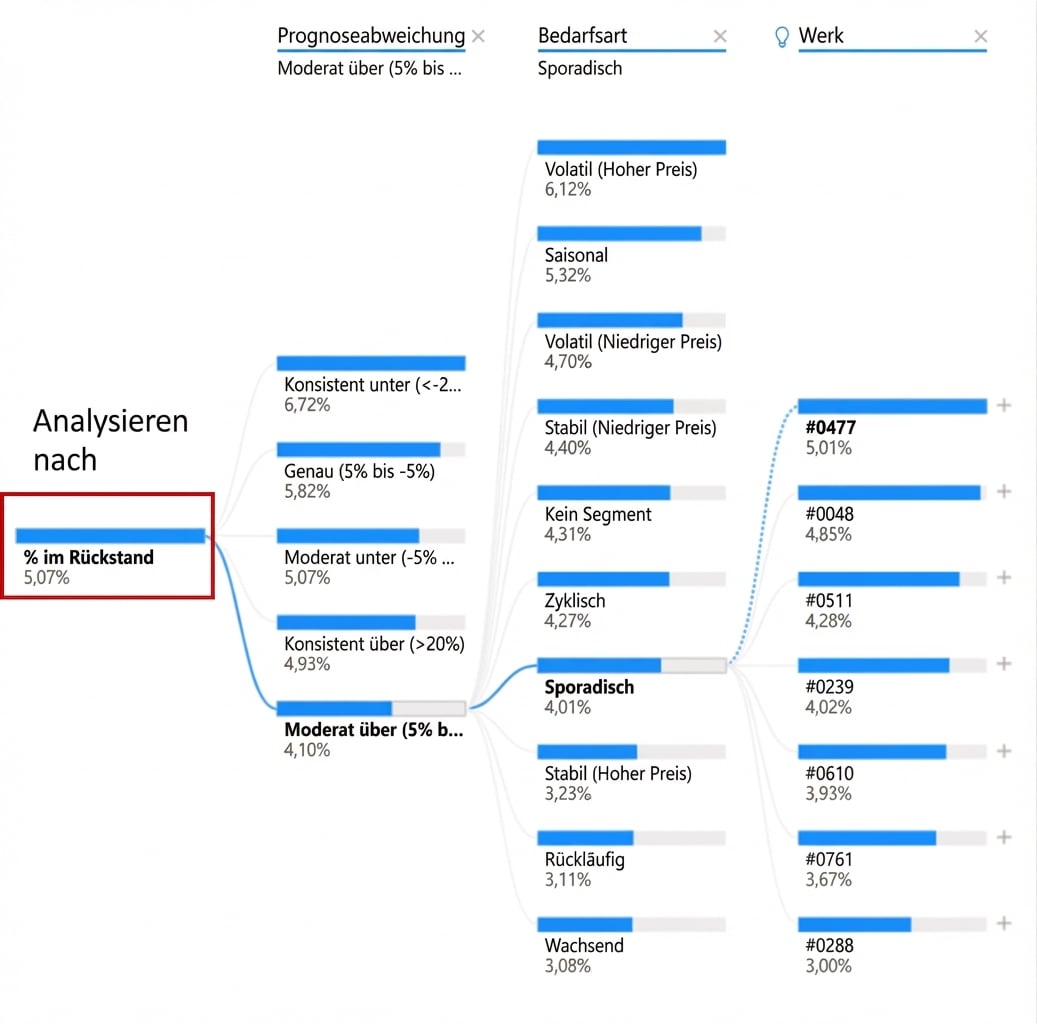

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Der Wurzelknoten ganz links ist hervorgehoben.

Aufbau eines Dekompositionsbaums

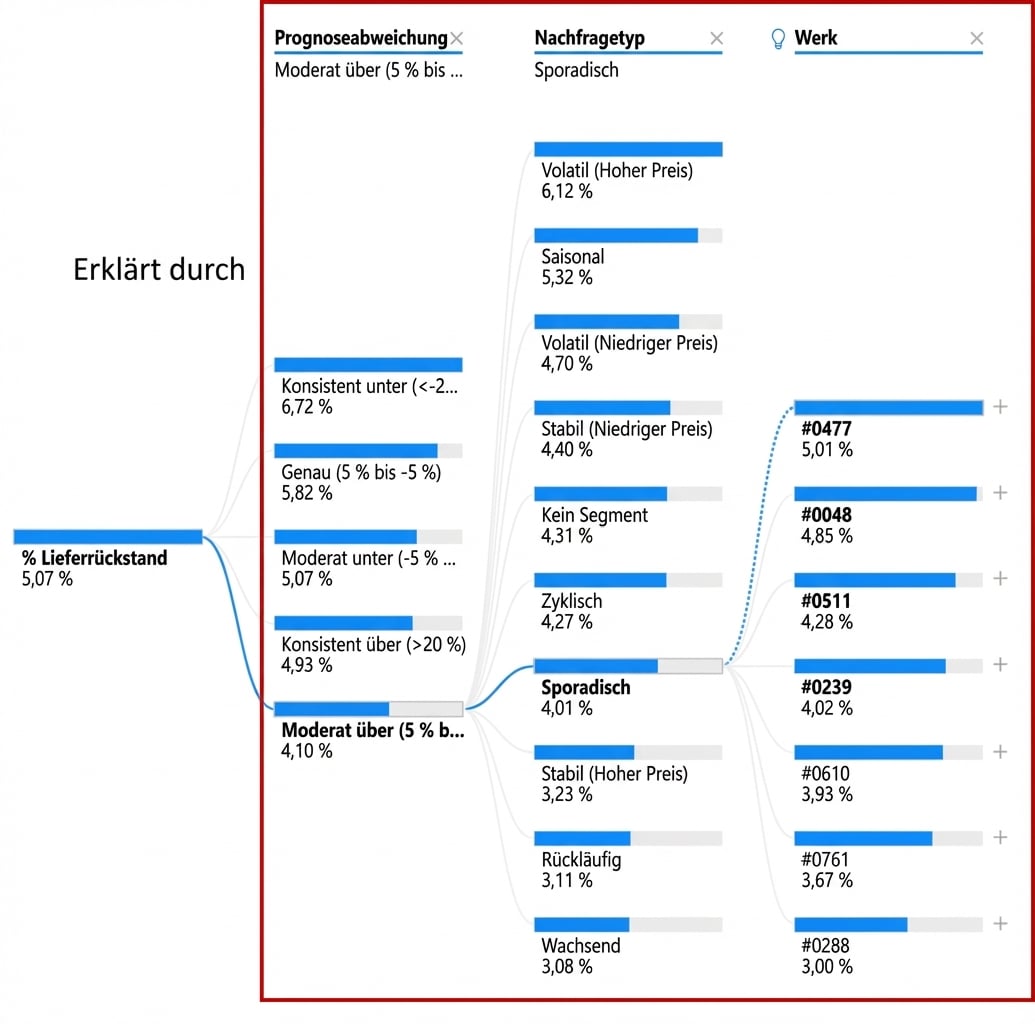

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Die Kindknoten, also die Erklärvariablen, sind hervorgehoben.

Aufbau eines Dekompositionsbaums

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Einige Kindknoten sind hervorgehoben.

Aufbau eines Dekompositionsbaums

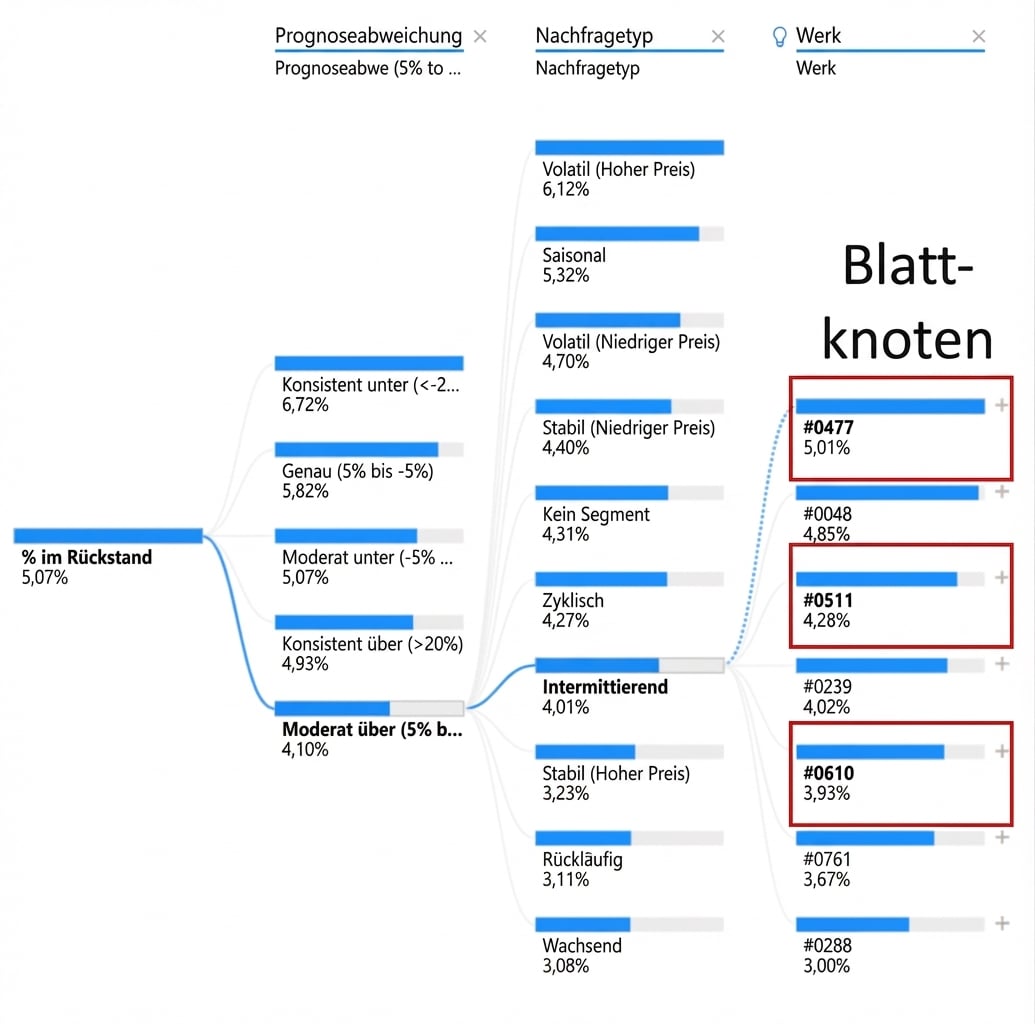

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Die rechten Endknoten (Blattknoten) sind hervorgehoben.

Aufbau eines Dekompositionsbaums

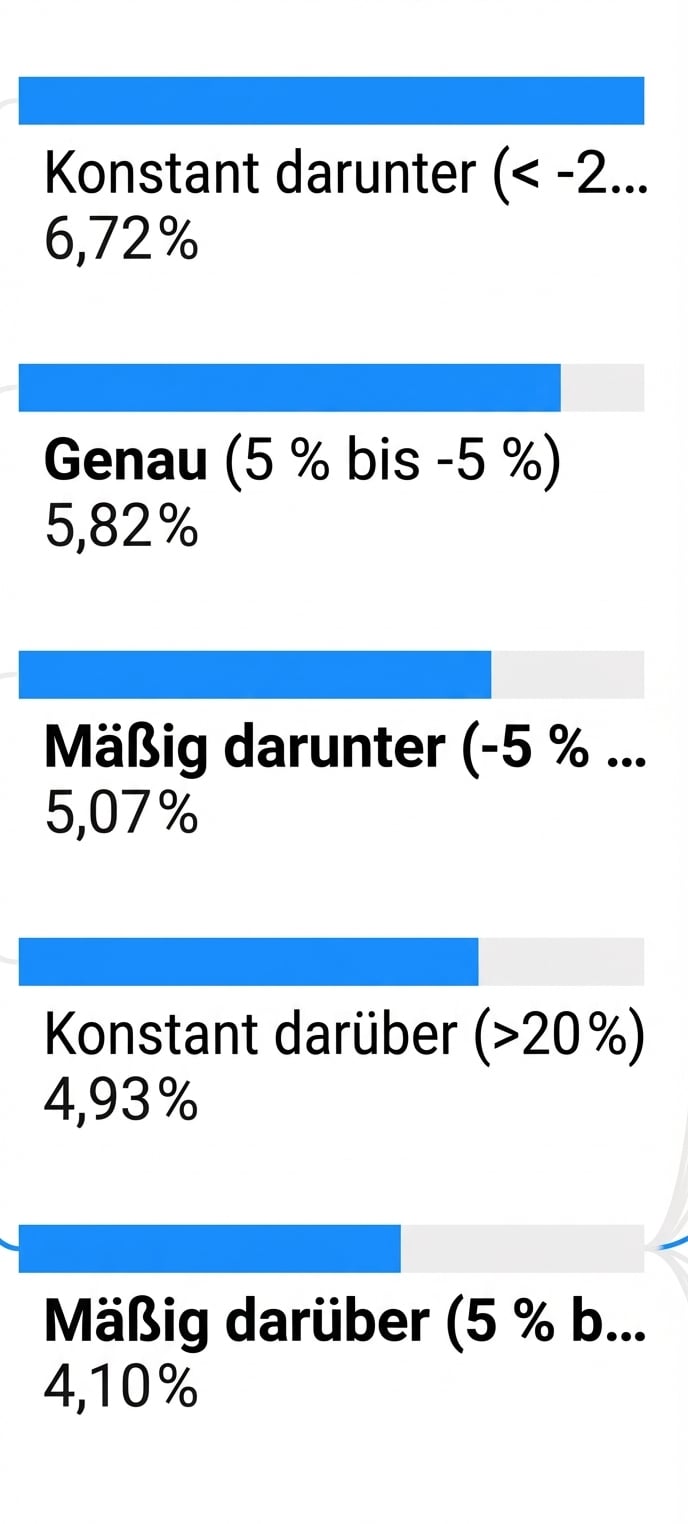

Eine Dekompositionsbaum-Visualisierung aus Power BI. Hineingezoomt auf eine Ebene von Kindknoten, um die blauen Balken und deren Füllung zu zeigen.

Aufbau eines Dekompositionsbaums

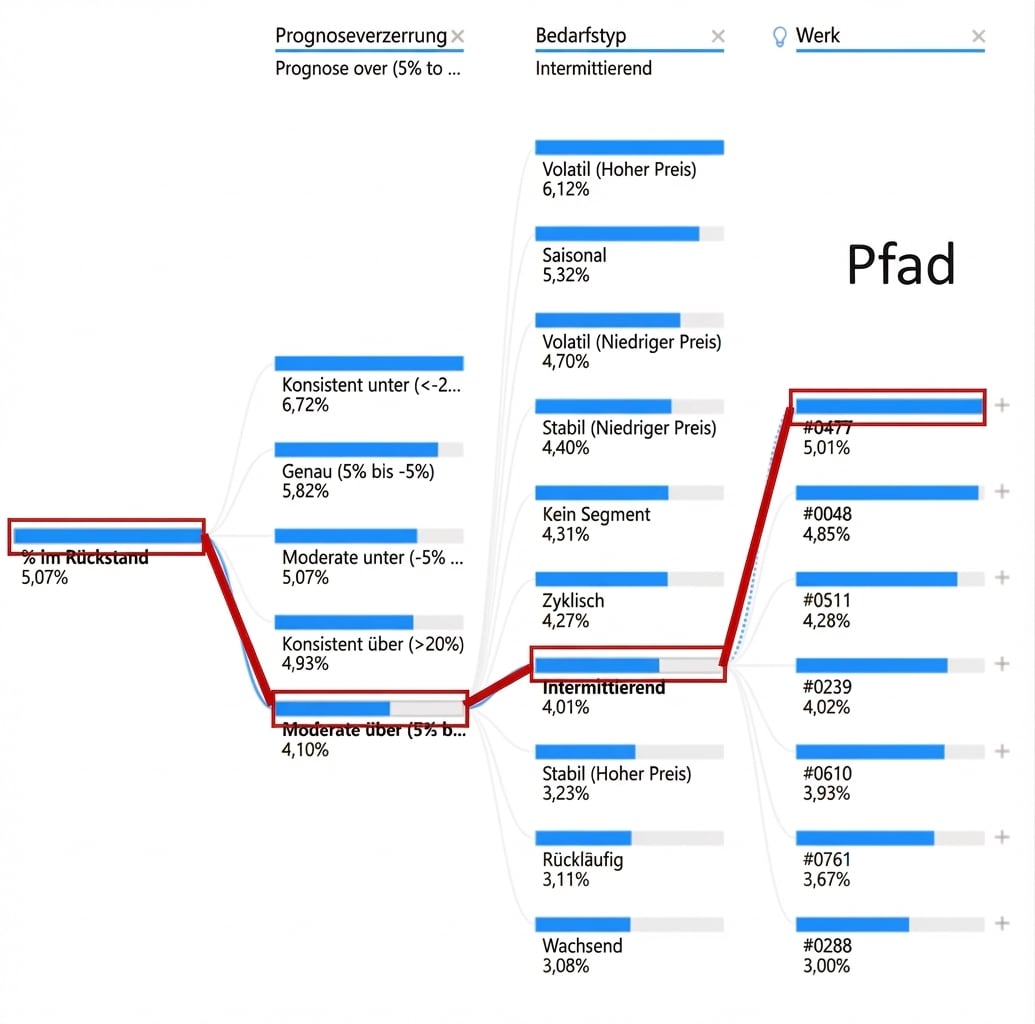

Eine Dekompositionsbaum-Visualisierung aus Power BI. Zeigt einen Wurzelknoten und mehrere Kindknoten mit Verzweigungen (Pfaden) dazwischen. Ein Pfad ist hervorgehoben.

Einen Dekompositionsbaum lesen

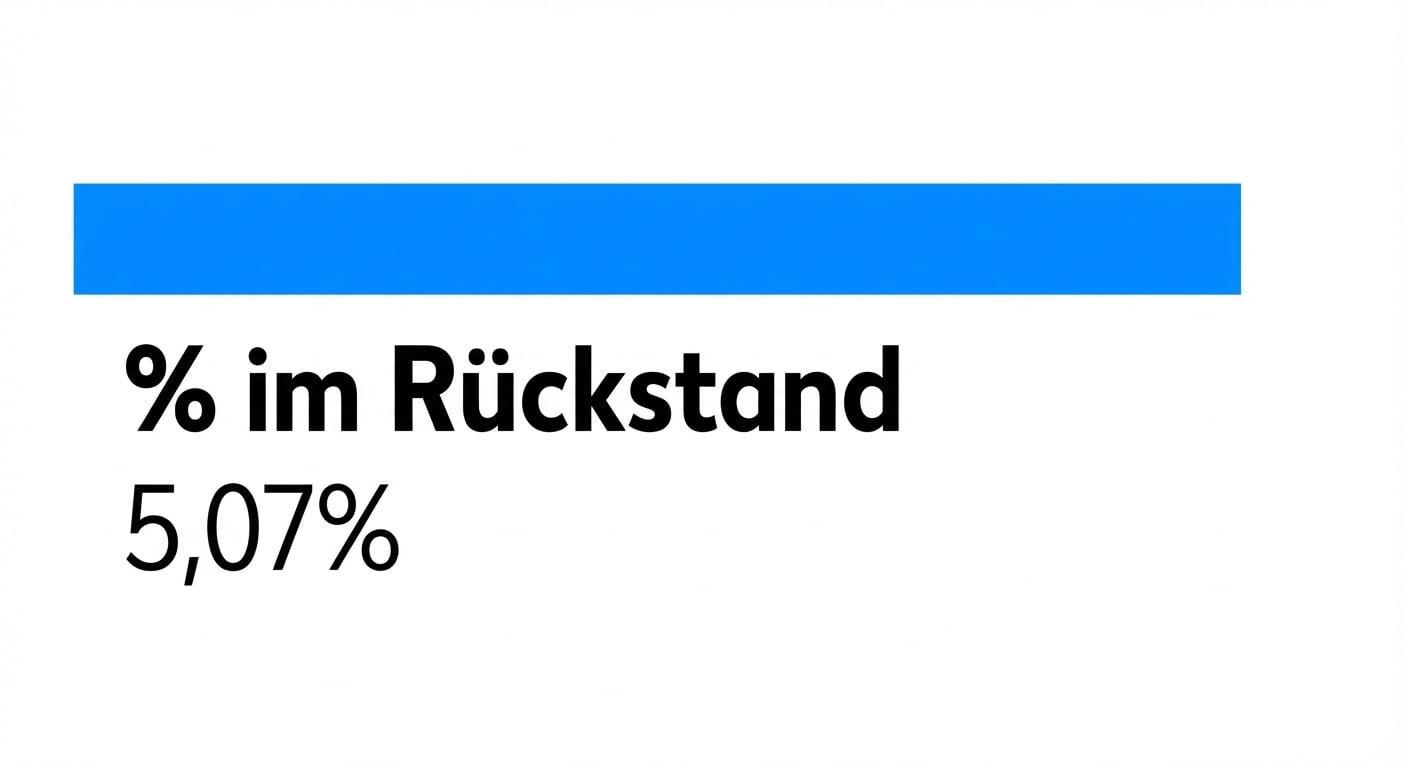

Der Wurzelknoten aus dem zuvor hervorgehobenen Pfad mit 5,07 % Bestellungen im Rückstand.

Ein großes Quadrat als gesamter Datensatz mit kleineren Quadraten. Zwei kleine Quadrate sind blau gefüllt und zeigen den Anteil der Rückstandsbestellungen.

Einen Dekompositionsbaum lesen

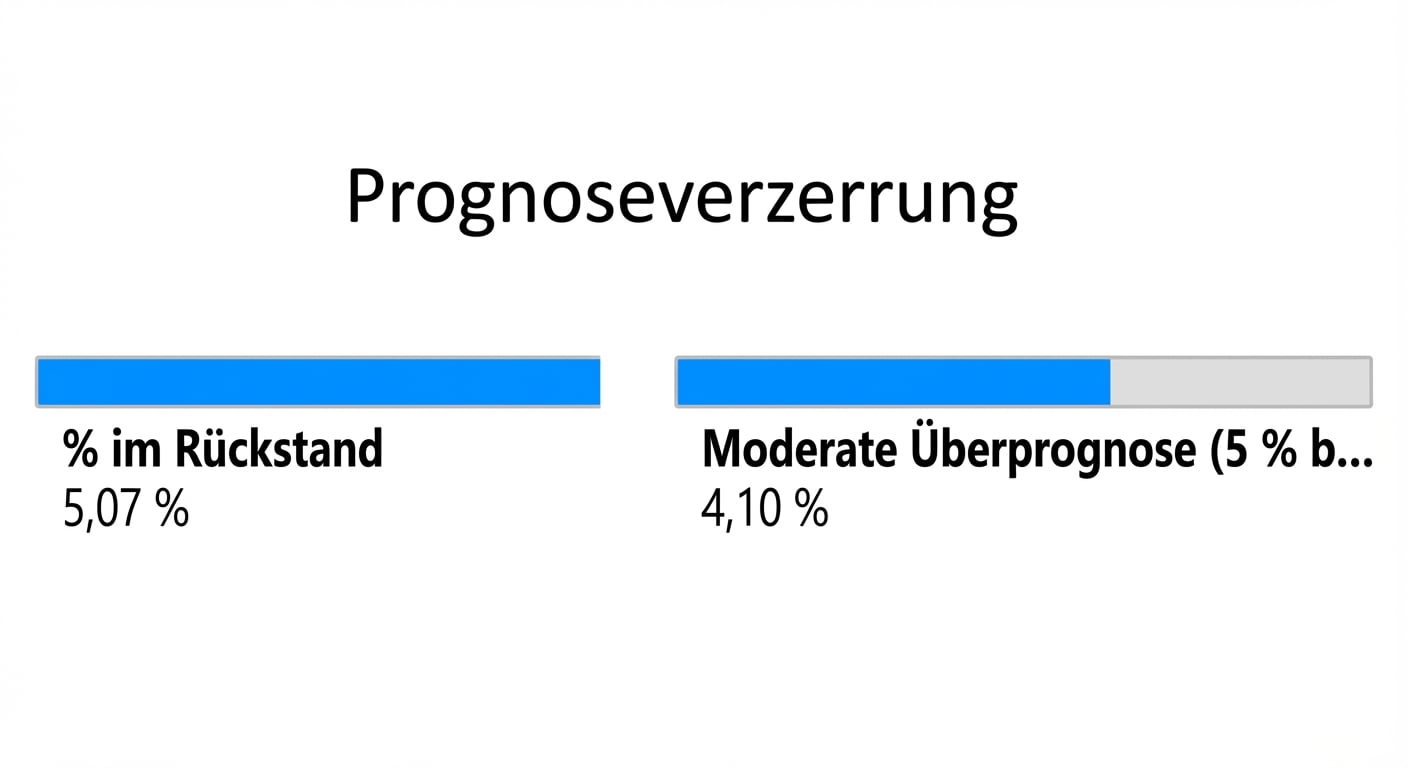

Ein Kindknoten der ersten Ebene: Variable Forecast Bias und zugehöriger Anteil der Rückstandsbestellungen.

Ein Teilmenge des vorherigen Quadratsatzes, die einen Datensatzteil zeigt. Zwei kleine Quadrate sind blau gefüllt und zeigen den Anteil der Rückstandsbestellungen für diese Teilmenge.

Einen Dekompositionsbaum lesen

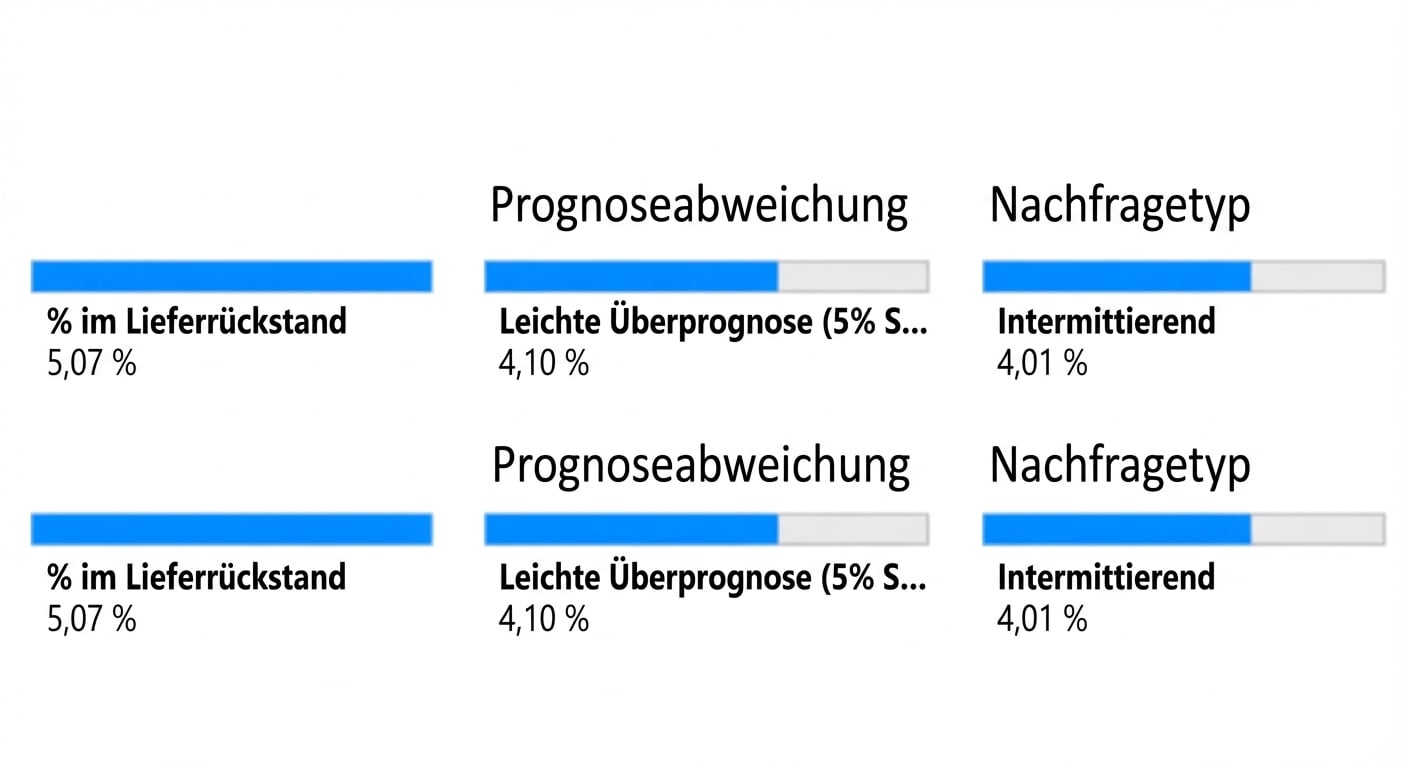

Ein Kindknoten der zweiten Ebene: Variable Demand Type und zugehöriger Anteil der Rückstandsbestellungen.

Eine Teilmenge der vorherigen Teilmenge von Quadraten, die einen kleineren Datensatzteil zeigt. Zwei kleine Quadrate sind blau gefüllt und zeigen den Anteil der Rückstandsbestellungen für diese Teilmenge.

Einen Dekompositionsbaum lesen

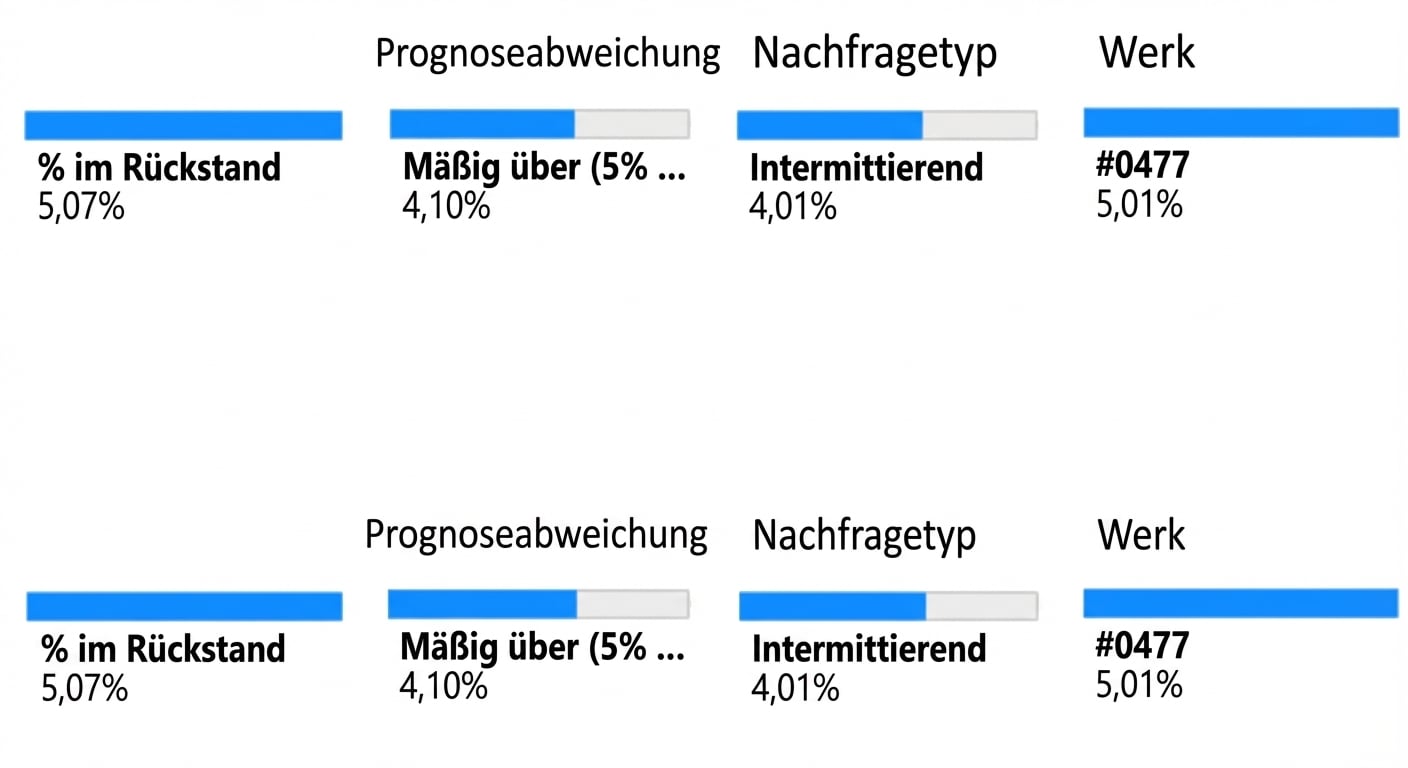

Ein Kindknoten der letzten Ebene: Variable Plant und zugehöriger Anteil der Rückstandsbestellungen.

Eine Teilmenge der beiden vorherigen Teilmengen von Quadraten, die einen noch kleineren Datensatzteil zeigt. Drei kleine Quadrate sind blau gefüllt und zeigen den Anteil der Rückstandsbestellungen für diese Teilmenge.

Lass uns üben!

Trendanalyse in Power BI
