Dashboard-spezifische Visualisierungstechniken

Konzeptuelle Einführung in Dashboard-Designs

Olga Scrivner, PhD

President, Scrivner Solutions Inc

Dashboards für das menschliche Augen gestalten



interactive graphs

Die wirkungsvollsten Datengrafiken sind meistens die einfachsten${^1}$



          Effektive Datenvisualisierung

  • Reduziert kognitive Belastung für Nutzende
  • Hilft bei Problemlösung
  • Vereinfacht Data Discovery
  • Liefert umsetzbare Erkenntnisse
1 Edward Tufte
Konzeptuelle Einführung in Dashboard-Designs

Designprinzipien

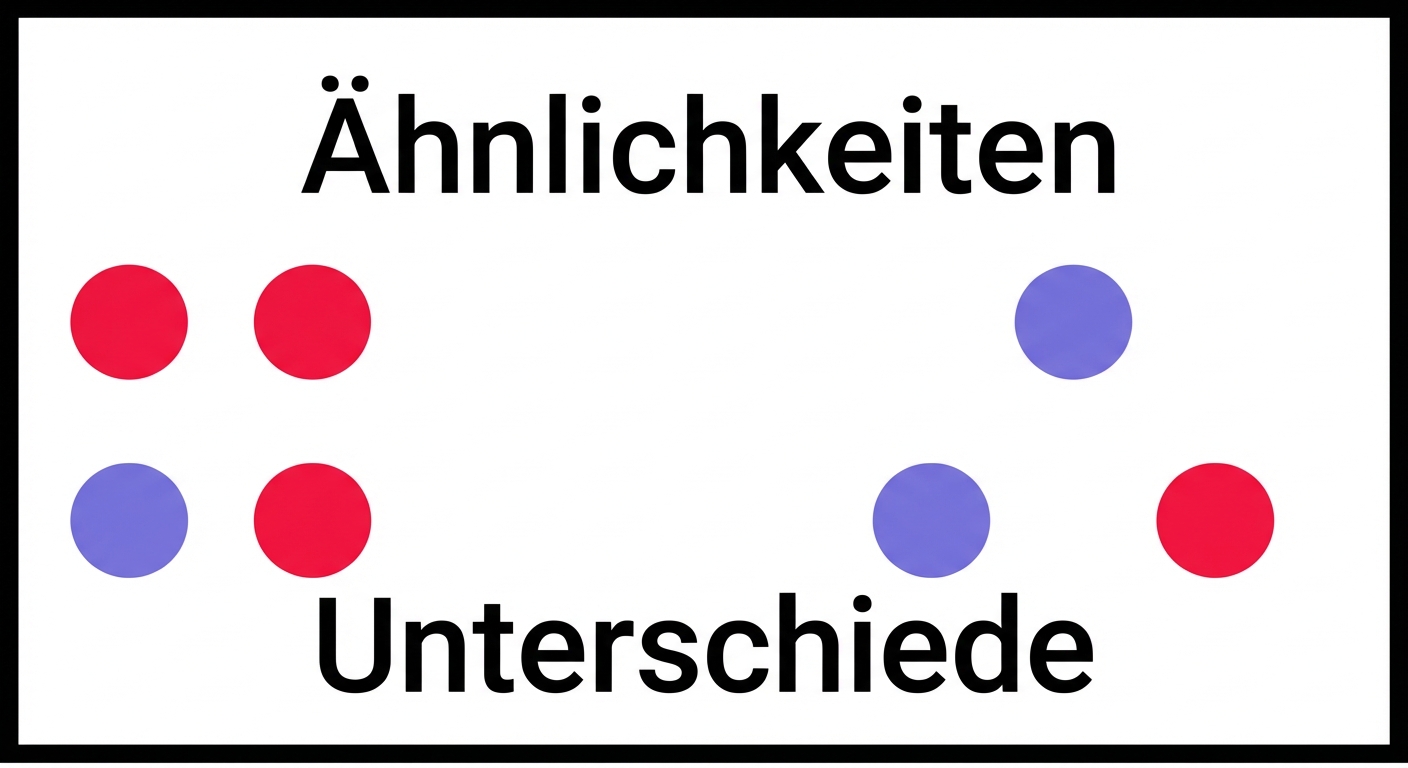

                                                          Informationsverarbeitung

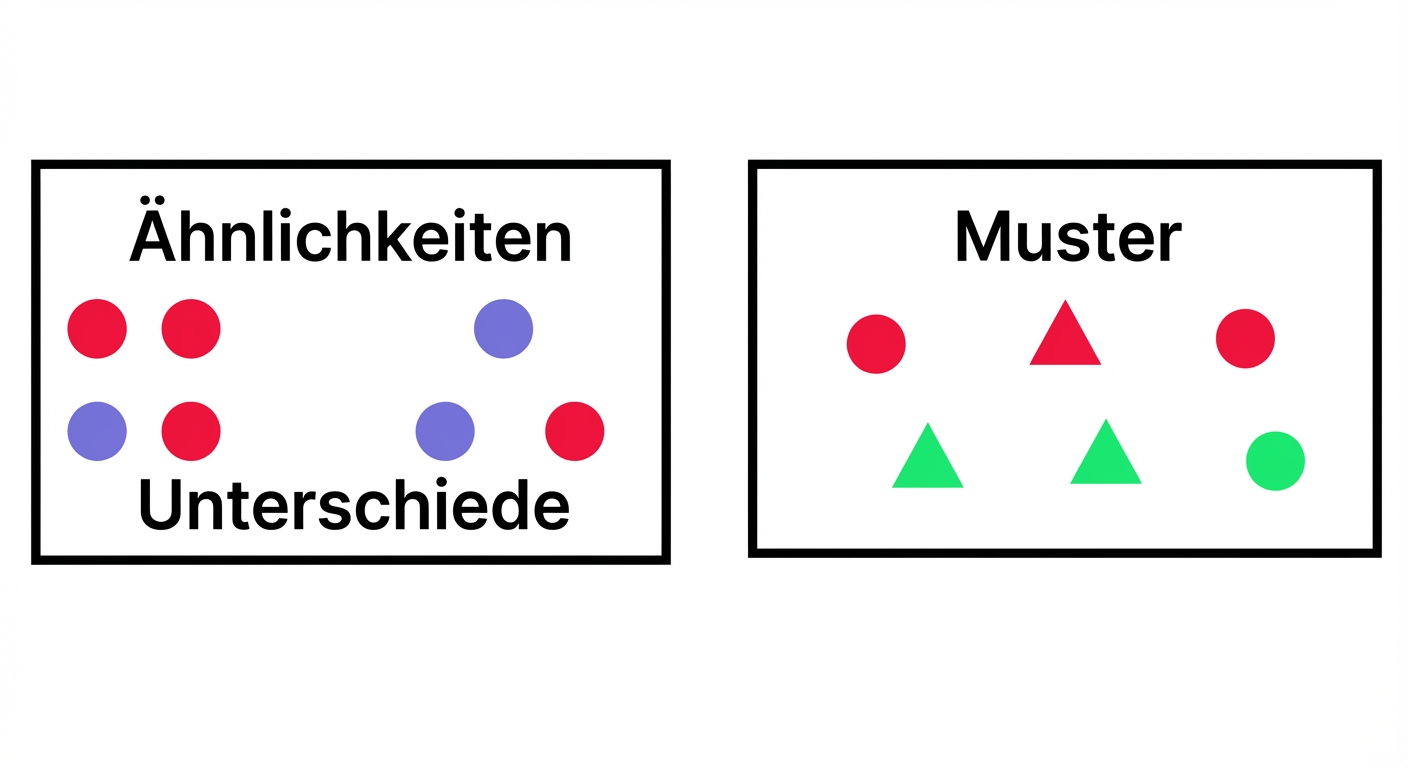

visual communication

Konzeptuelle Einführung in Dashboard-Designs

Designprinzipien

                                                          Informationsverarbeitung

visual communication

Konzeptuelle Einführung in Dashboard-Designs

Designprinzipien

                                                          Informationsverarbeitung

visual communication

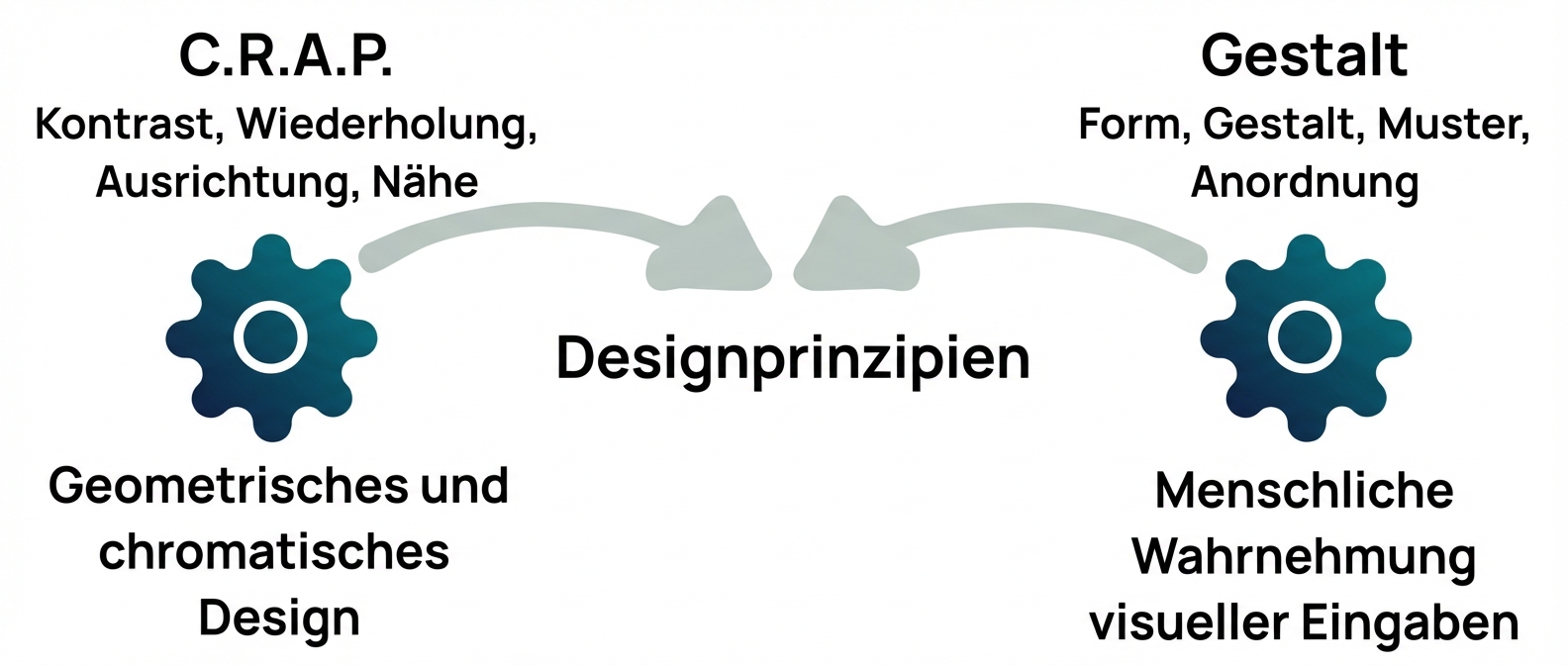

                                                      Designprinzipien für Dashboards

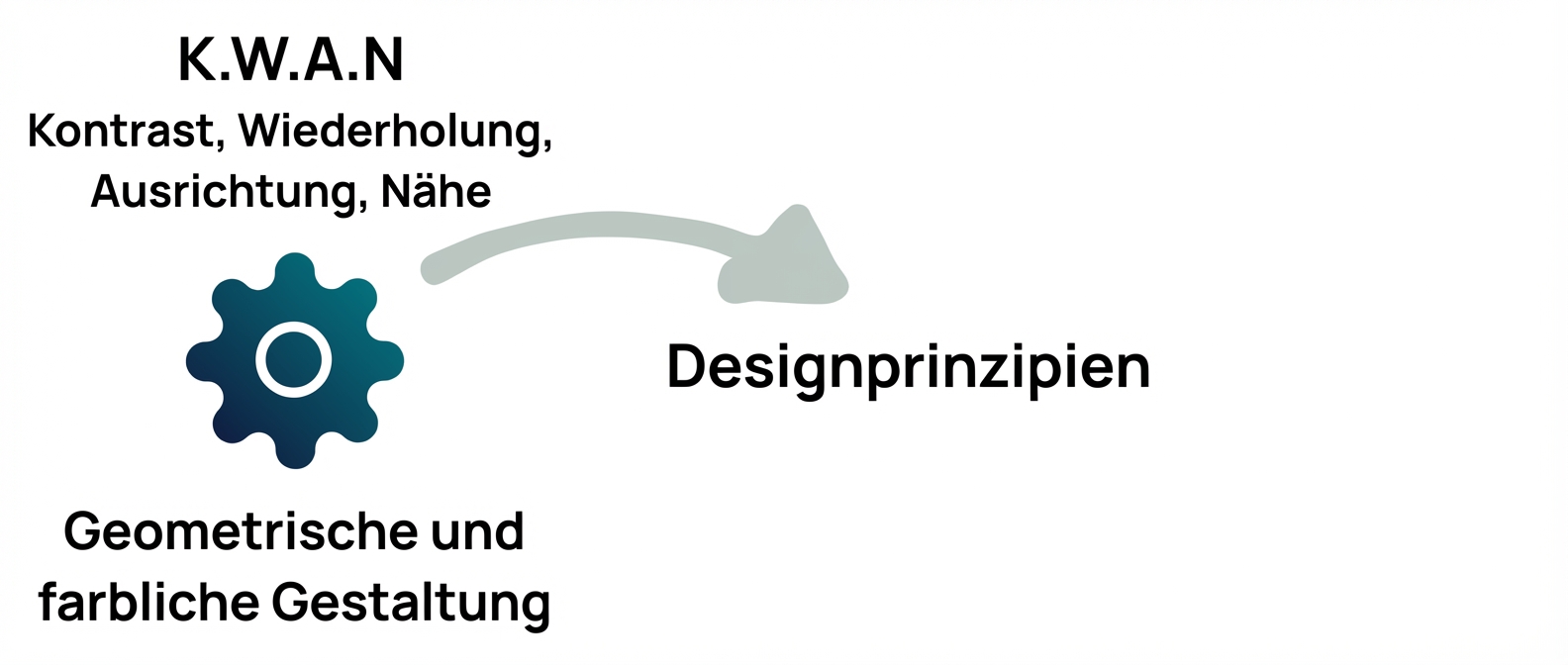

principles

Konzeptuelle Einführung in Dashboard-Designs

Designprinzipien

                                                          Informationsverarbeitung

visual communication

                                                      Designprinzipien für Dashboards

principles

Konzeptuelle Einführung in Dashboard-Designs

C.R.A.P.-Prinzipien

Contrast (Kontrast)

  • Form, Größe, Farbe

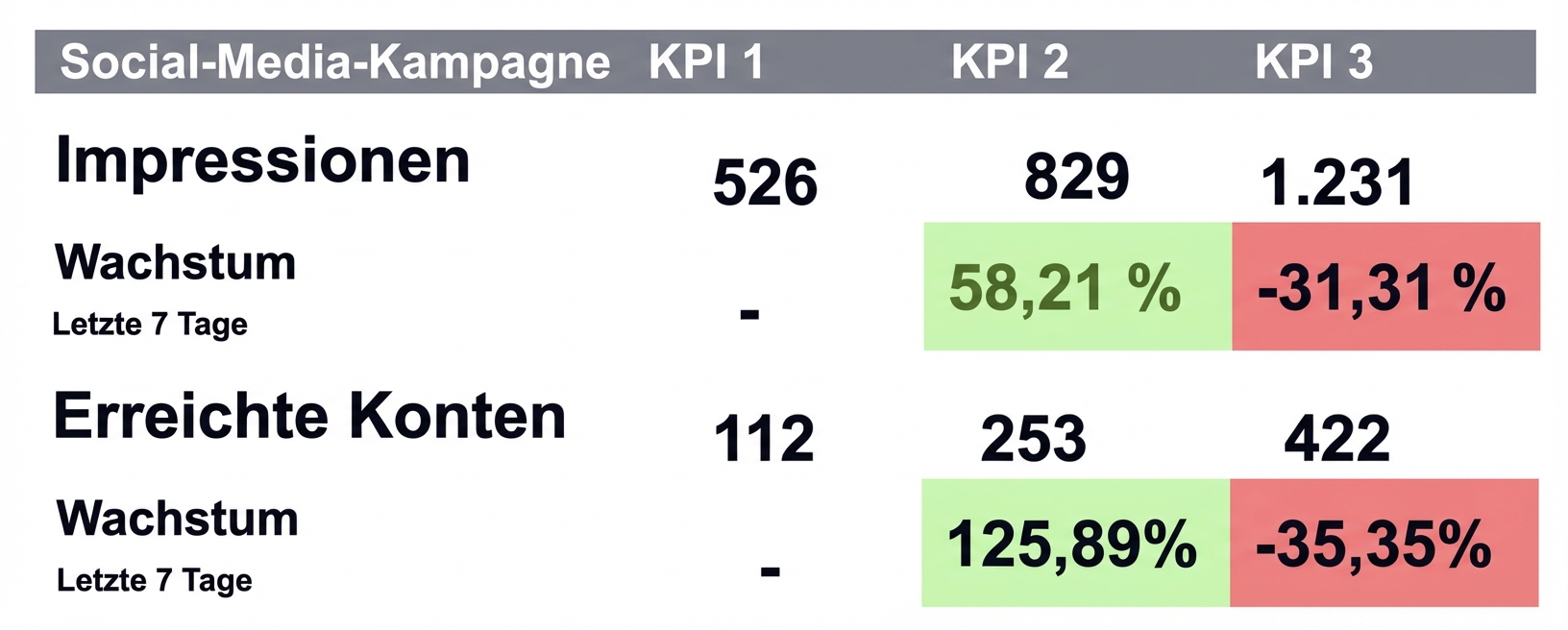

contrast

Repetition (Wiederholung)

  • „Rhythmus“ der Dashboard-Anzeige

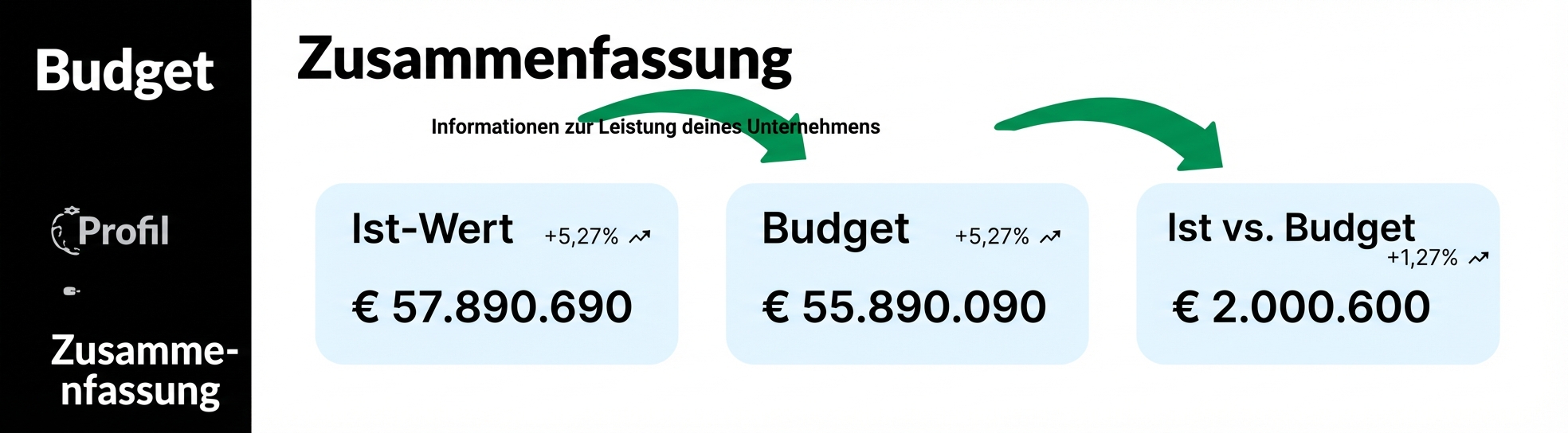

repetition

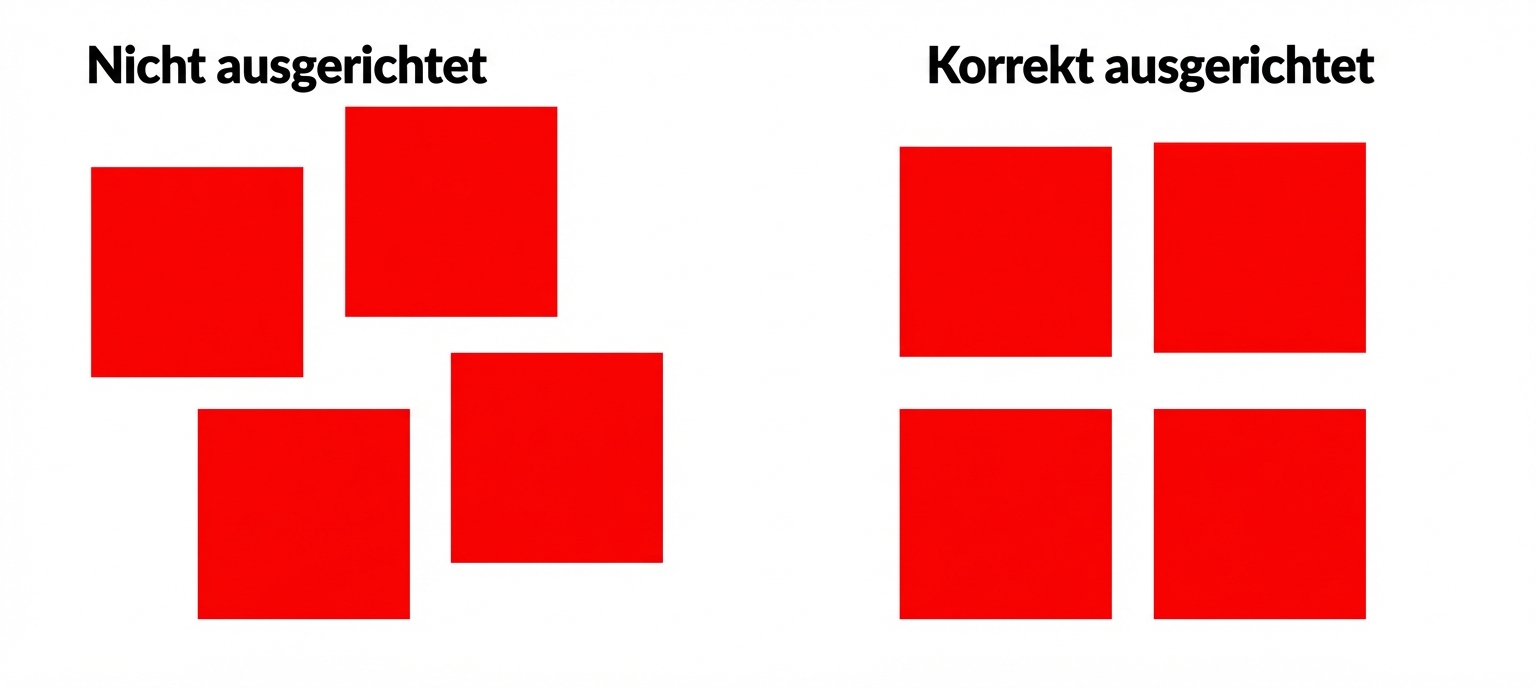

Alignment (Ausrichtung)

  • Ein geordnetes Design

alignment

Proximity (Nähe)

  • Zusammengehörige Elemente werden gruppiert

proximity

1 Ferrari, Maw (2021). Improving Dashboard design.
Konzeptuelle Einführung in Dashboard-Designs

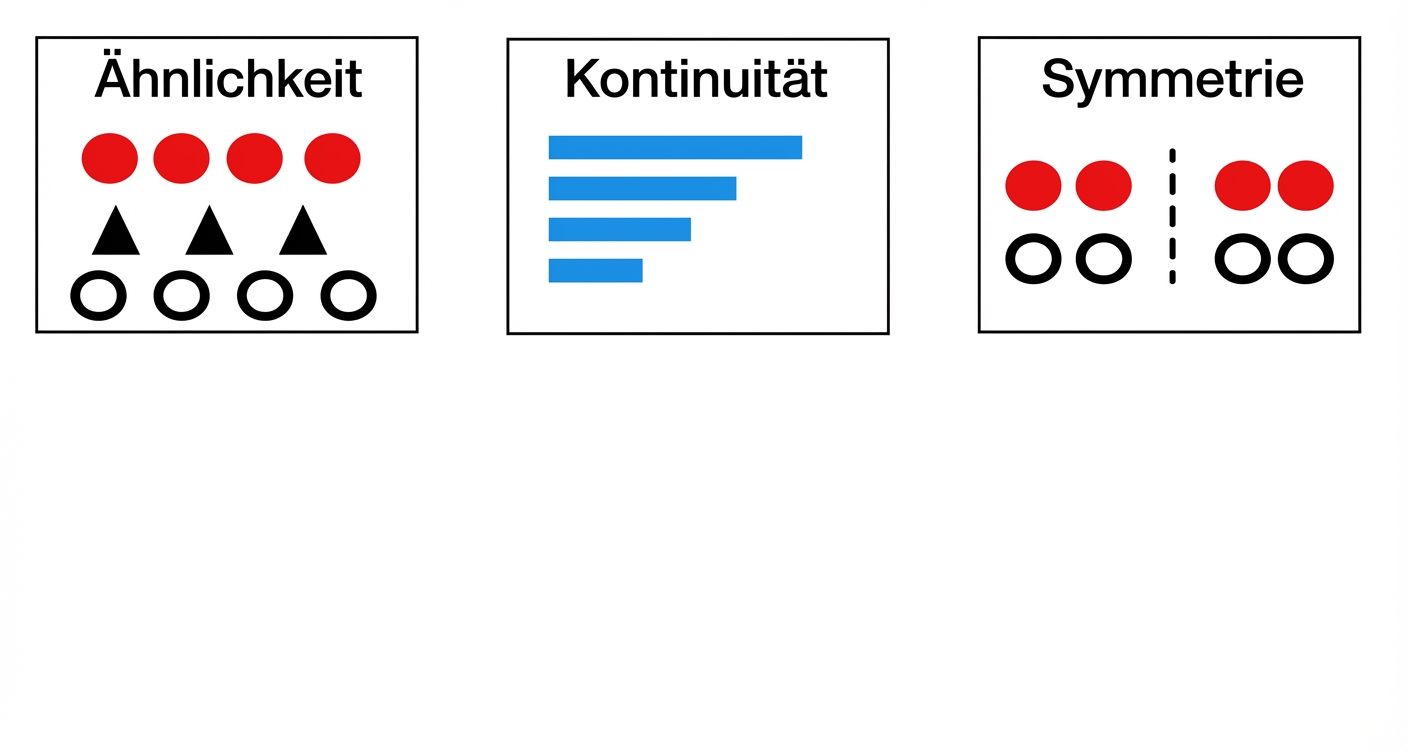

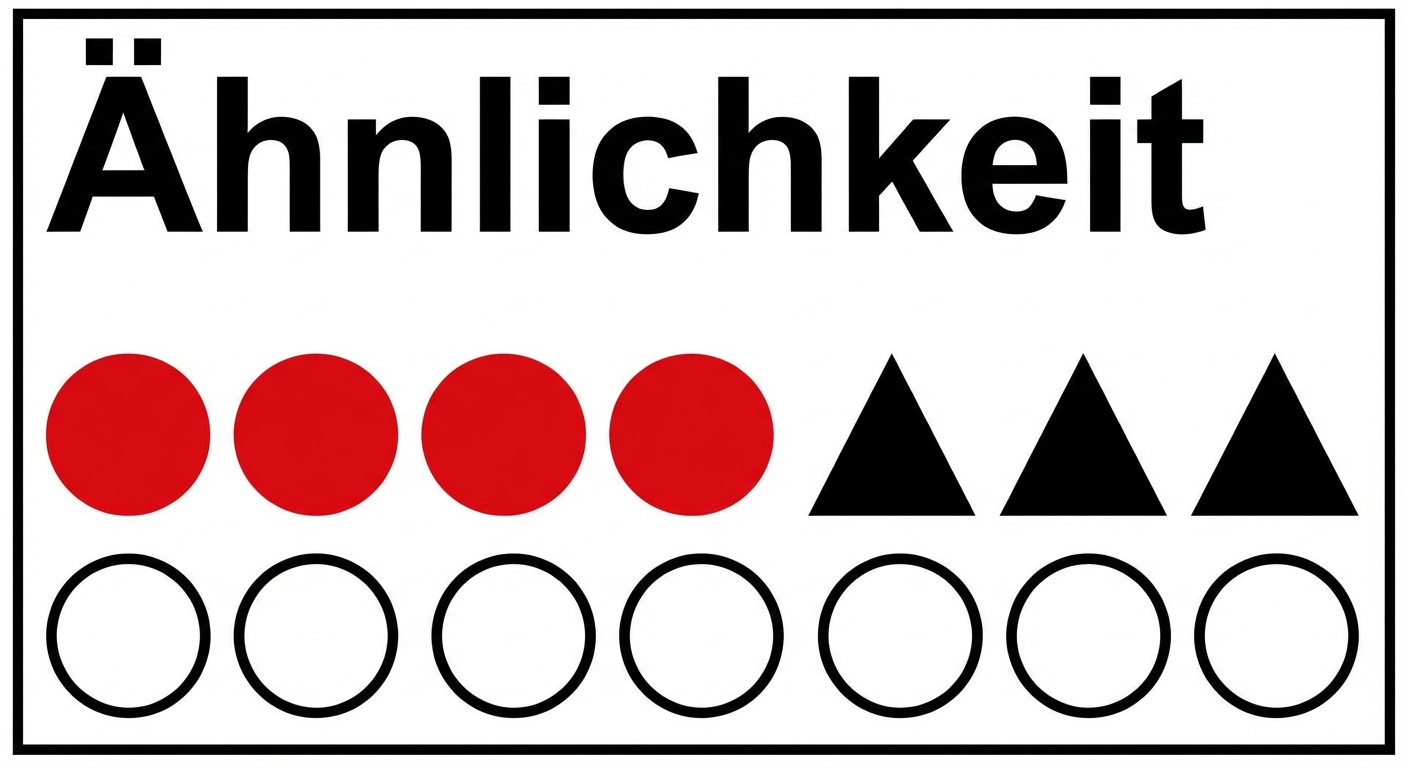

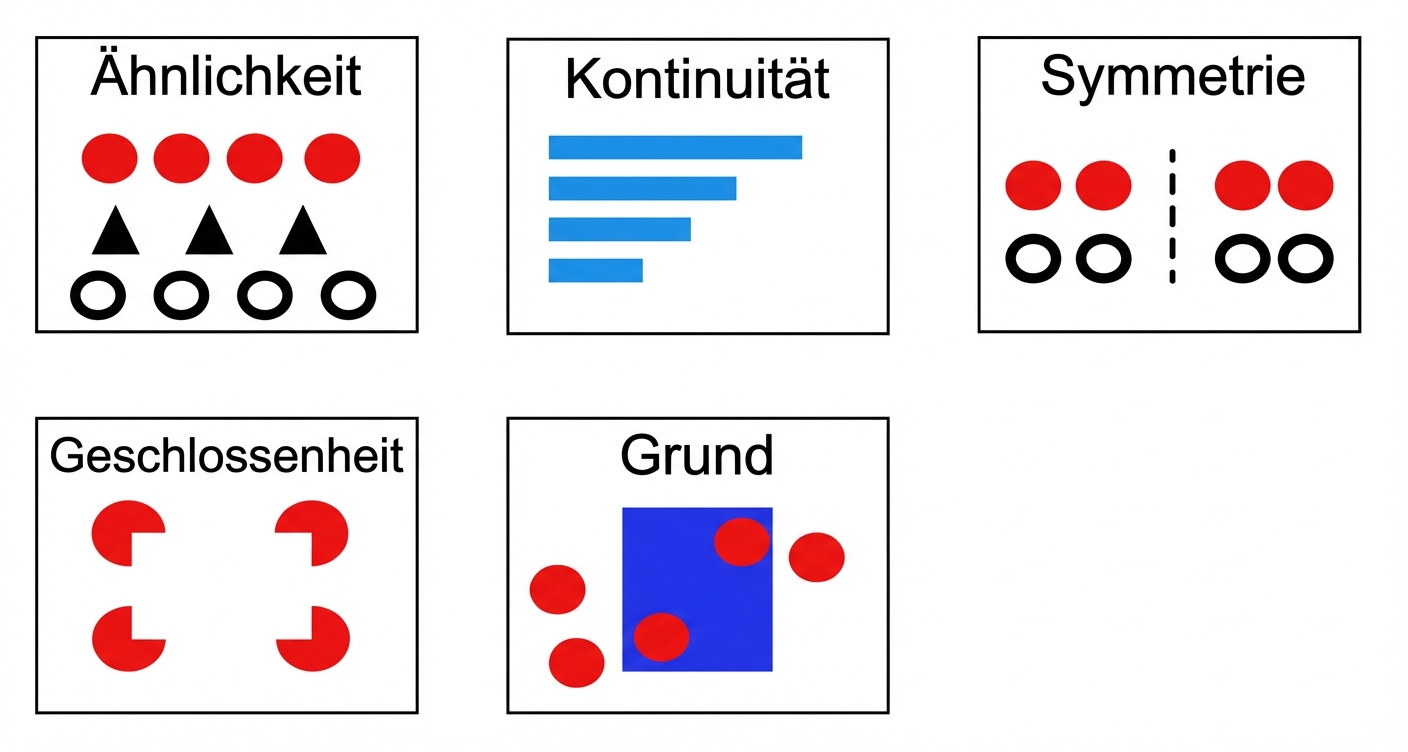

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

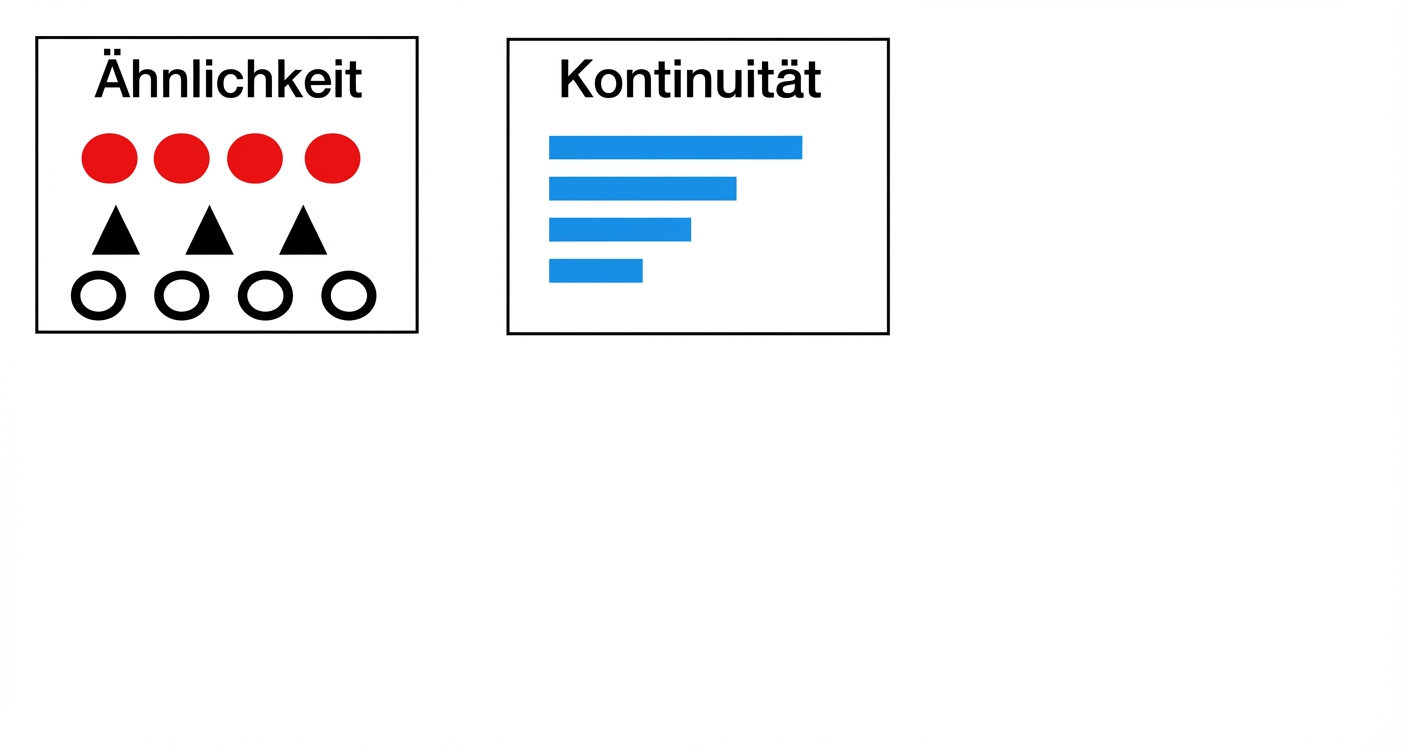

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

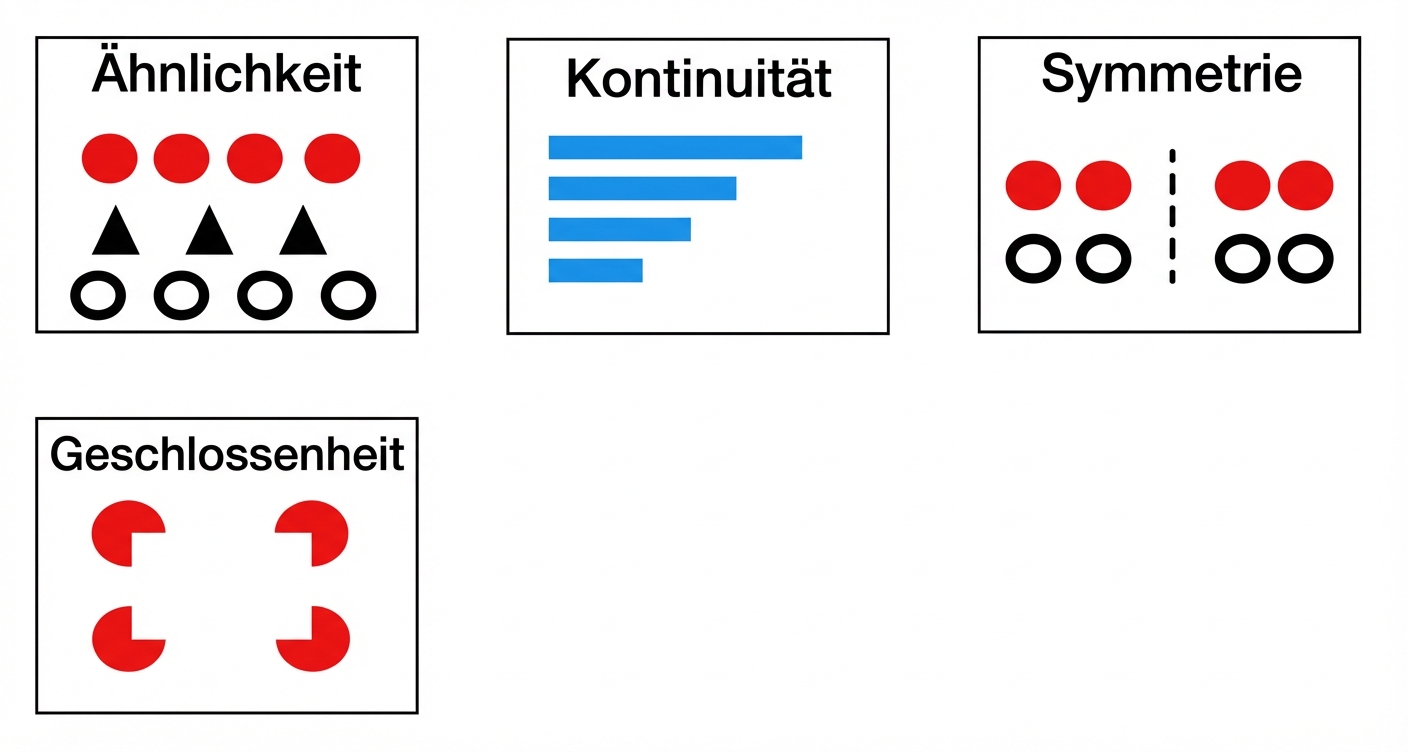

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Gestaltgesetze

Geben an, wie wir visuelle Eindrücke wahrnehmen und ordnen, um sie zu verstehen

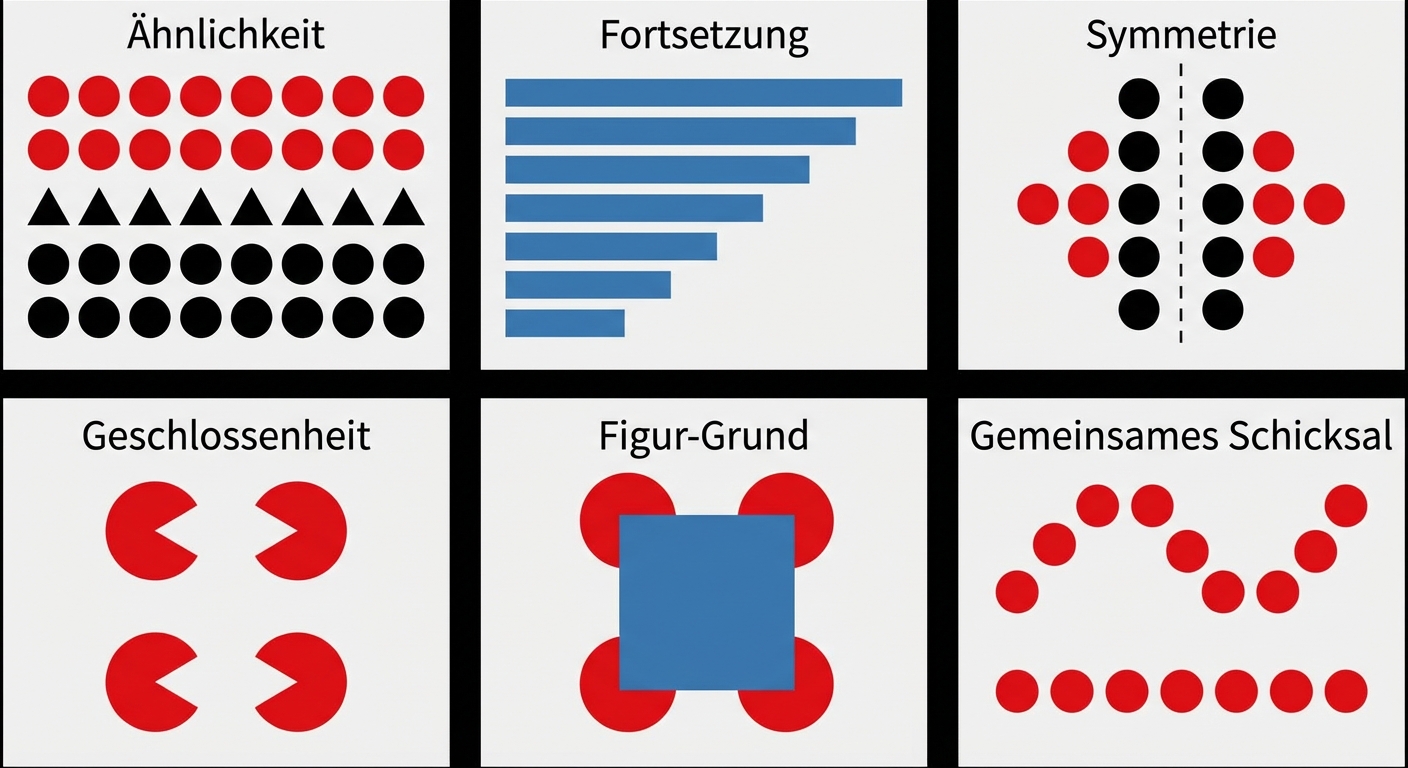

gestalt

1 Dataspire (2020). Let's leverage perception science to our advantage!
Konzeptuelle Einführung in Dashboard-Designs

Irreführende Visualisierung: Dos and Don'ts

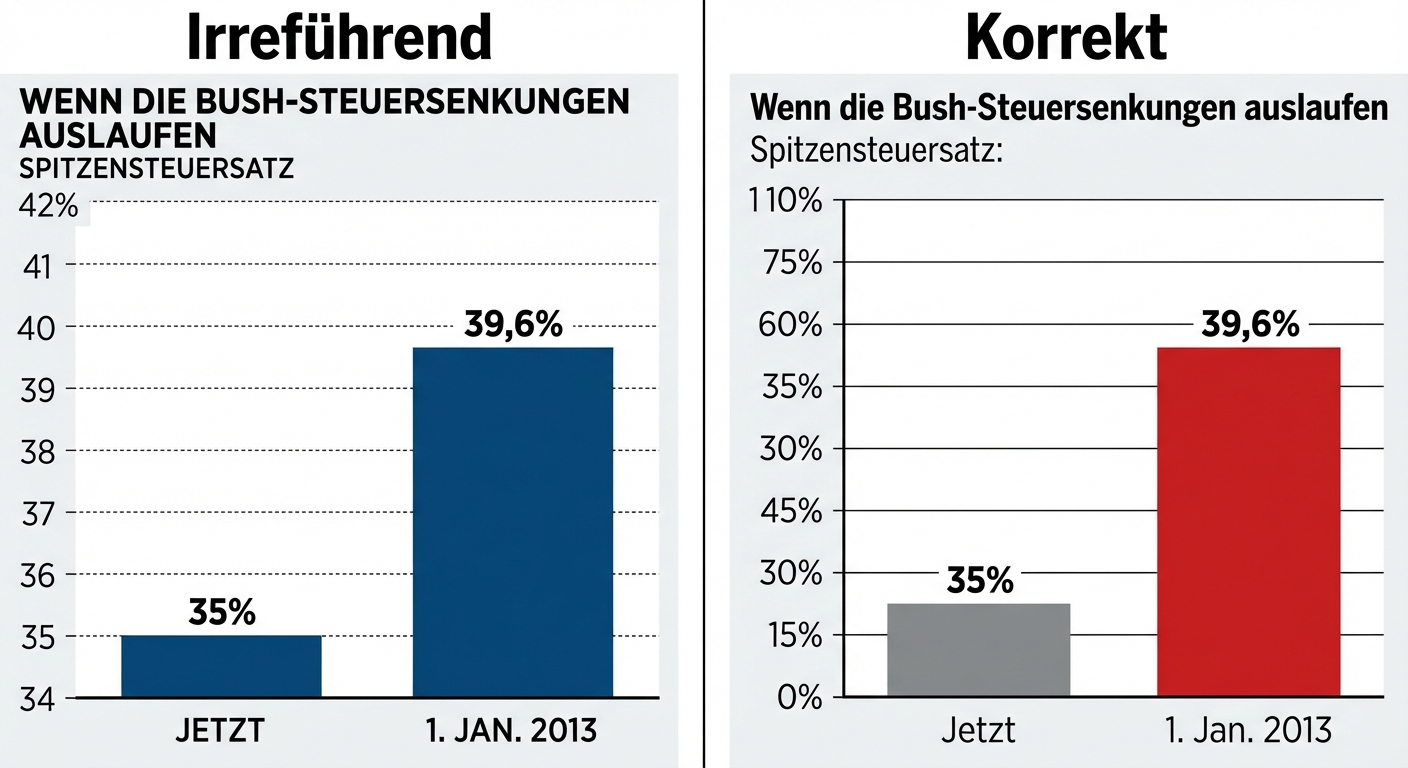

Verschobene Grundlinie

distortion

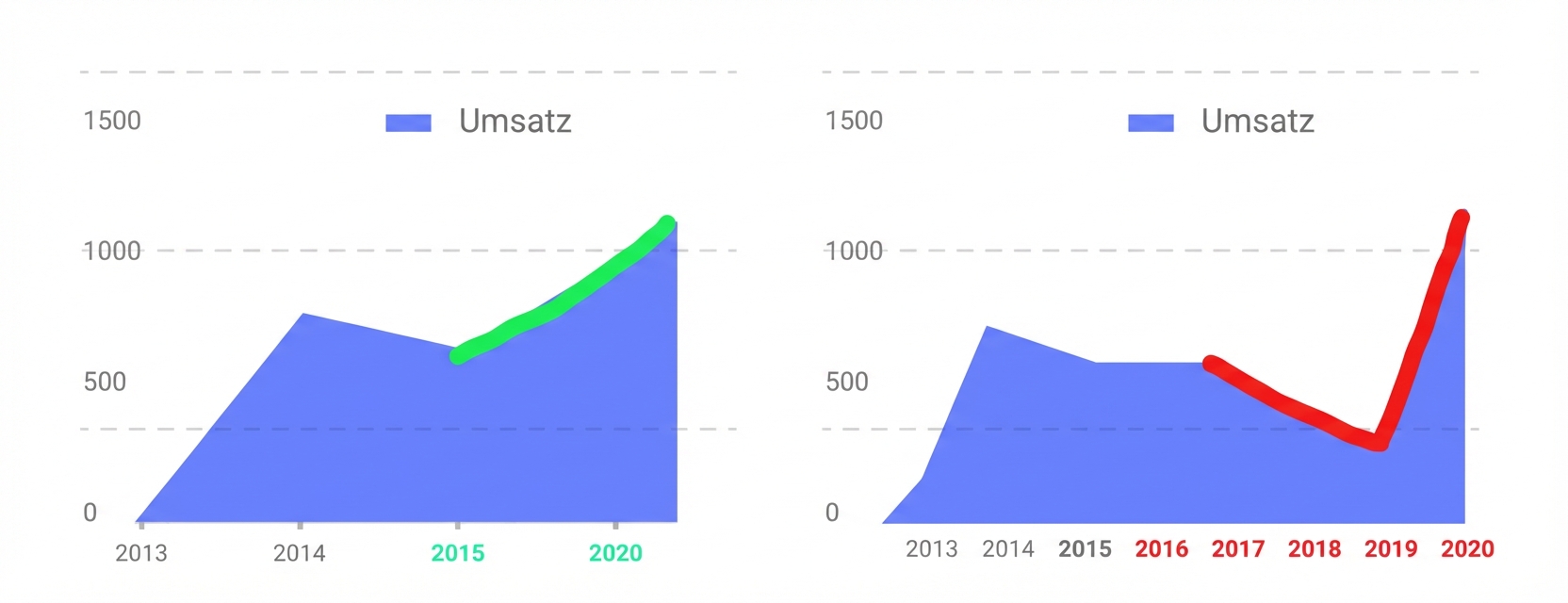

Uneinheitliche Intervalle

interval

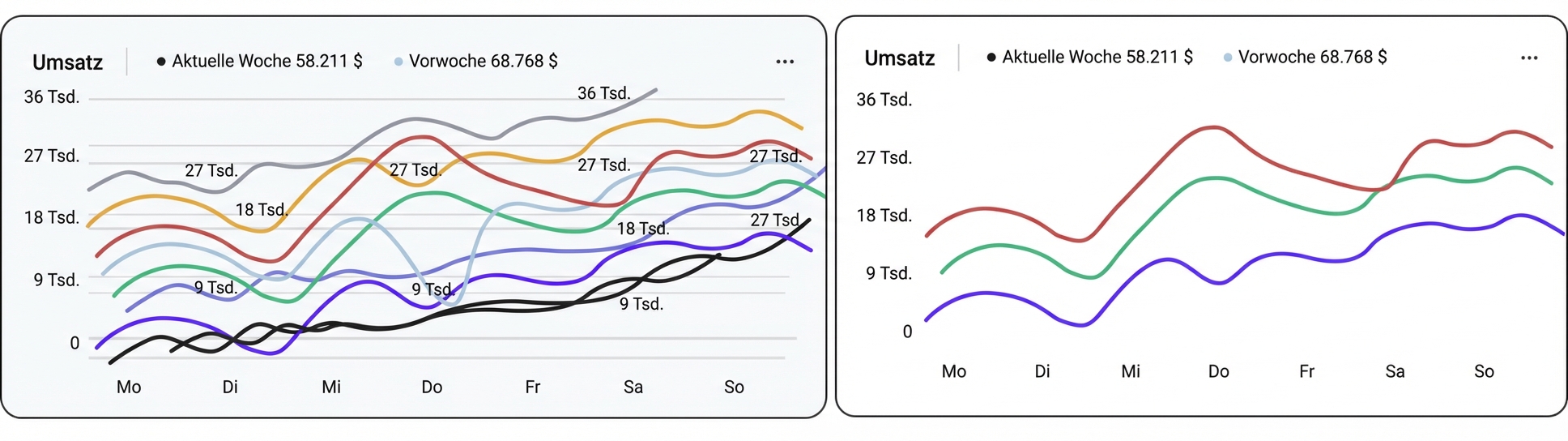

Überfrachtung

overload

3D-Effekte

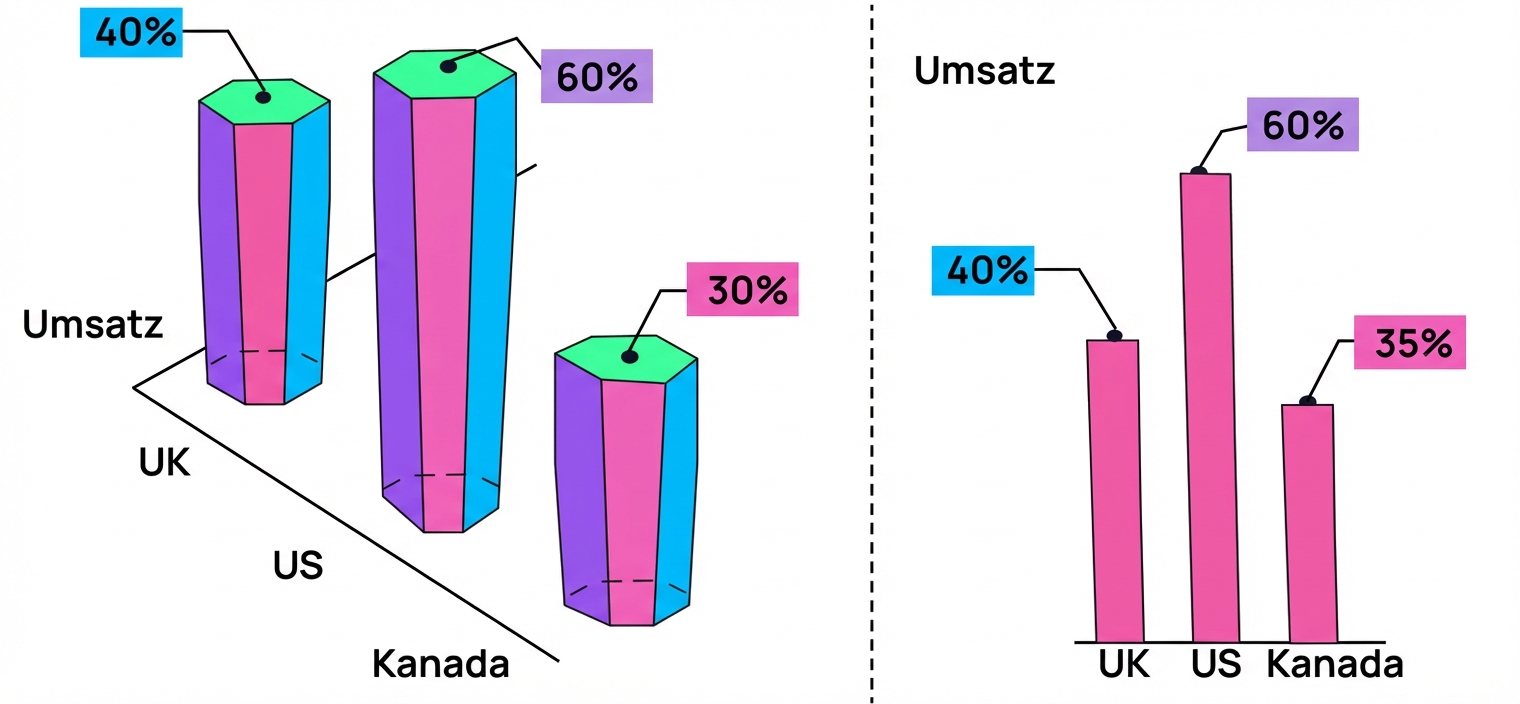

3-D

1 LibGuide. (2021). Datenvisualisierung: Dos and Don'ts.
Konzeptuelle Einführung in Dashboard-Designs

Lass uns üben!
