Conception de tableaux de bord

Concepts de conception de tableaux de bord

Olga Scrivner, PhD

President, Scrivner Solutions Inc

Pourquoi le design est-il important ?

  • Entreprise: NASDAQ
  • Besoins : communiquer le marché de chaque jour à l’investisseur moyen
  • Solution : un affichage en temps réel d’une valeur unique à Times Square

Pourquoi les lignes de tendance ne sont-elles pas la meilleure solution ?

stock exchange

1 Brath, Richard et Michael Peters. (2004). Conception du tableau de bord : pourquoi le design est important.
Concepts de conception de tableaux de bord

Pourquoi le design est-il important ?

  • Entreprise: NASDAQ
  • Besoins : communiquer le marché de chaque jour à l’investisseur moyen
  • Solution : un affichage en temps réel d’une seule valeur à Times Square

Pourquoi les courbes de tendance ne sont-elles pas la meilleure solution ?

bourse

Aperçus historiques versus indicateurs en temps réel

1 Brath, Richard et Michael Peters. (2004). Conception du tableau de bord : pourquoi le design est important.
Concepts de conception de tableaux de bord

Composants de conception

            **Public**
  • Qui utilisera ce tableau de bord ?
  • Quels sont leurs besoins ?
  • Quel format convient au public ?
  • À quelle fréquence y accédera-t-on ?

audience

                     **Composants**
  • Objectif : exploratoire ou explicatif
  • Format : horizontal versus vertical
  • Disposition : grille versus flex
  • Visuels : valeurs, dimensions, formes

components

Concepts de conception de tableaux de bord

Objectif du tableau de bord

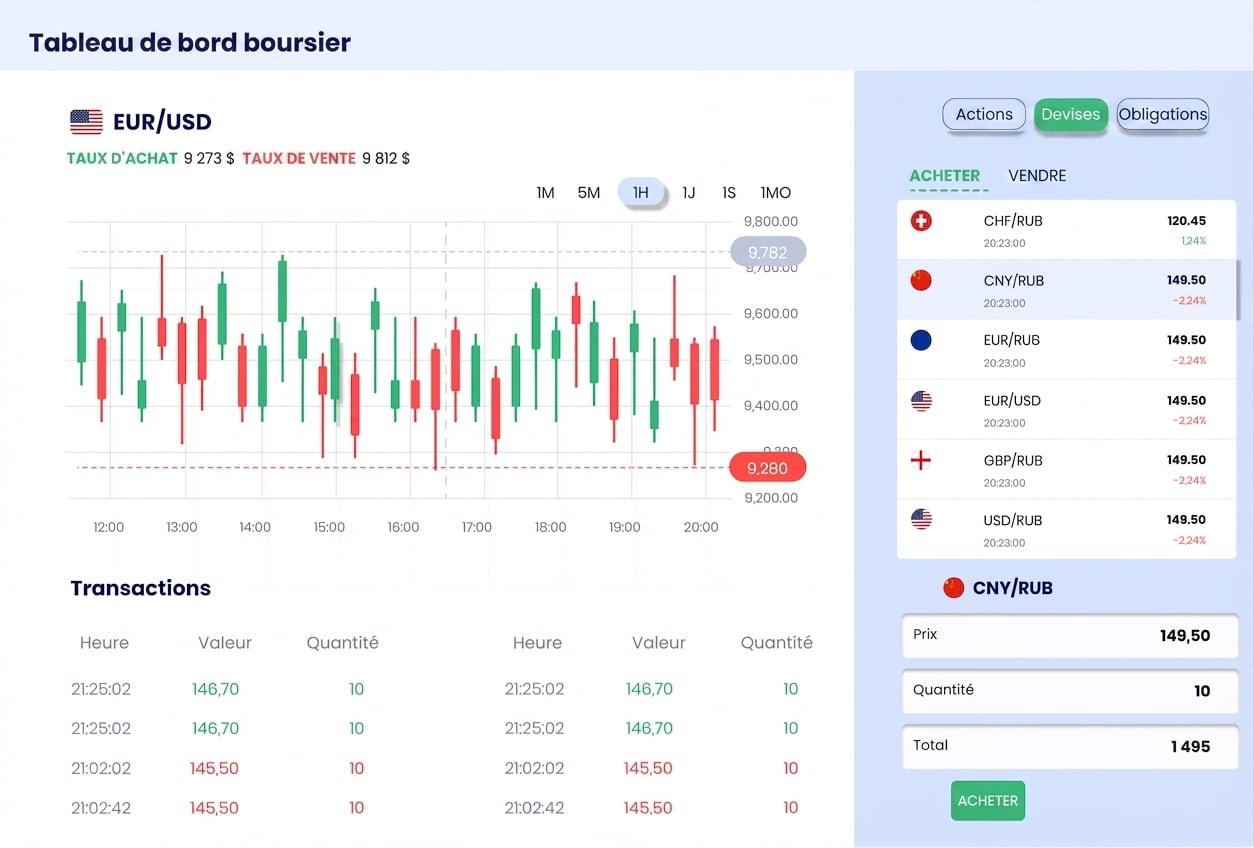

          **Tableau de bord exploratoire**

tableau de bord exploratoire

Un tableau de bord exploratoire permet aux utilisateurs d’explorer les données.

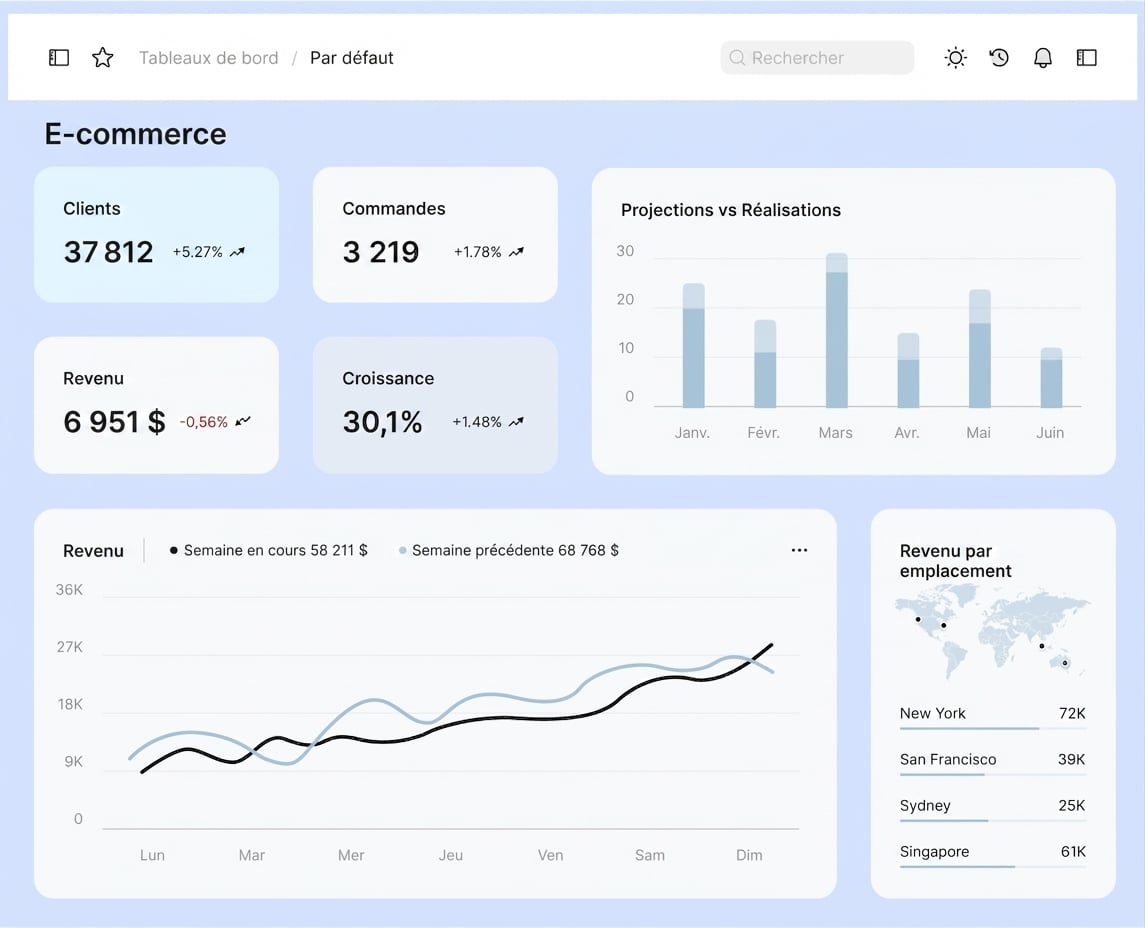

                 **Tableau de bord explicatif**

tableau de bord explicatif

Un tableau de bord explicatif fournit aux utilisateurs des analyses prédéfinies.

Concepts de conception de tableaux de bord

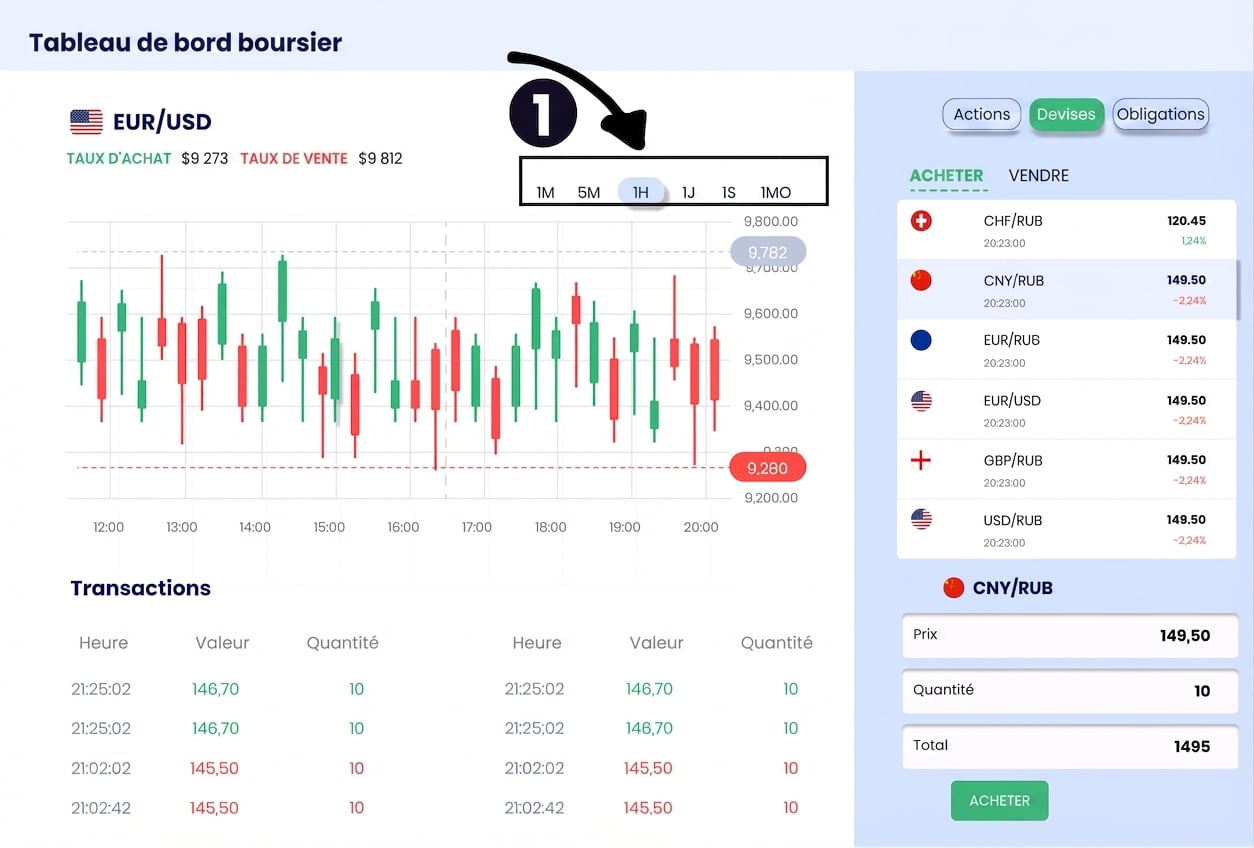

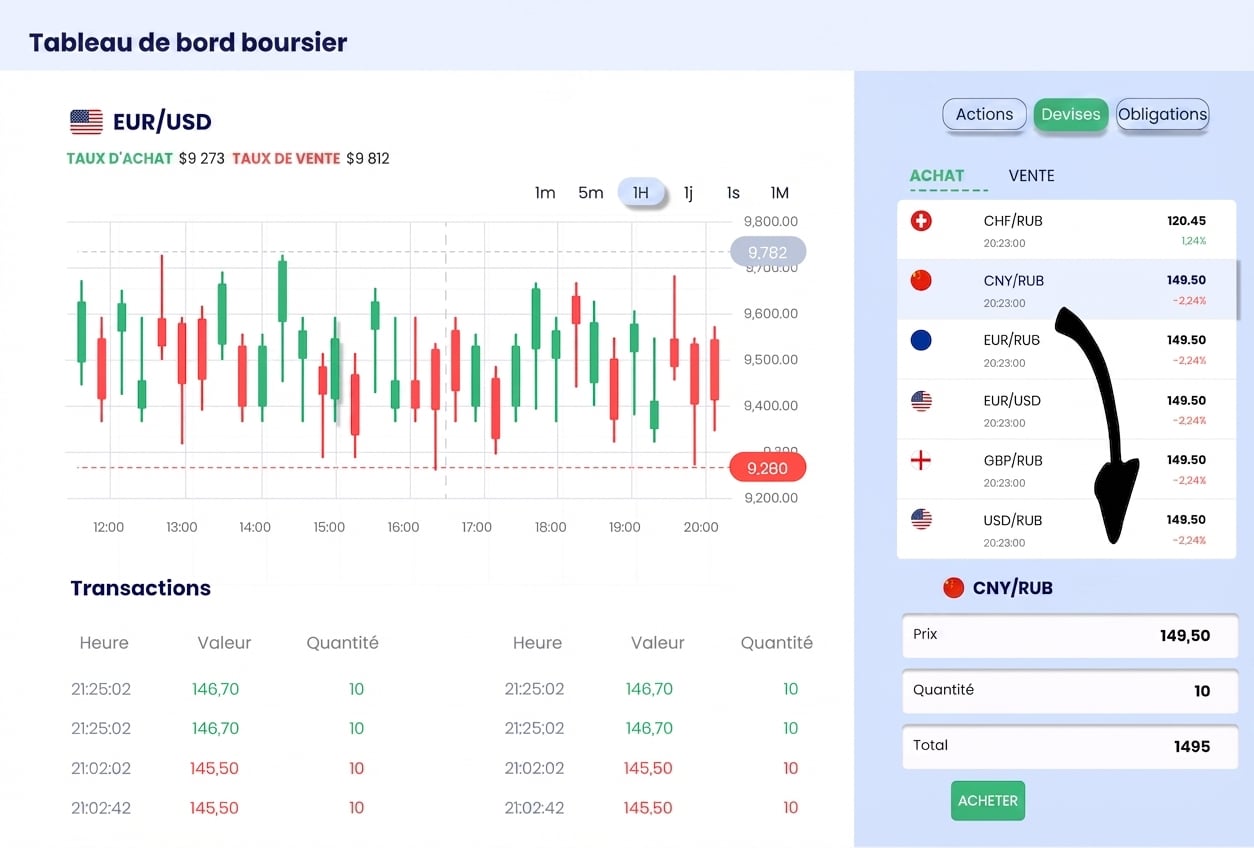

Tableau de bord d’analyse exploratoire

tableau de bord exploratoire

  • Filtres pour la segmentation personnalisée des données
1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

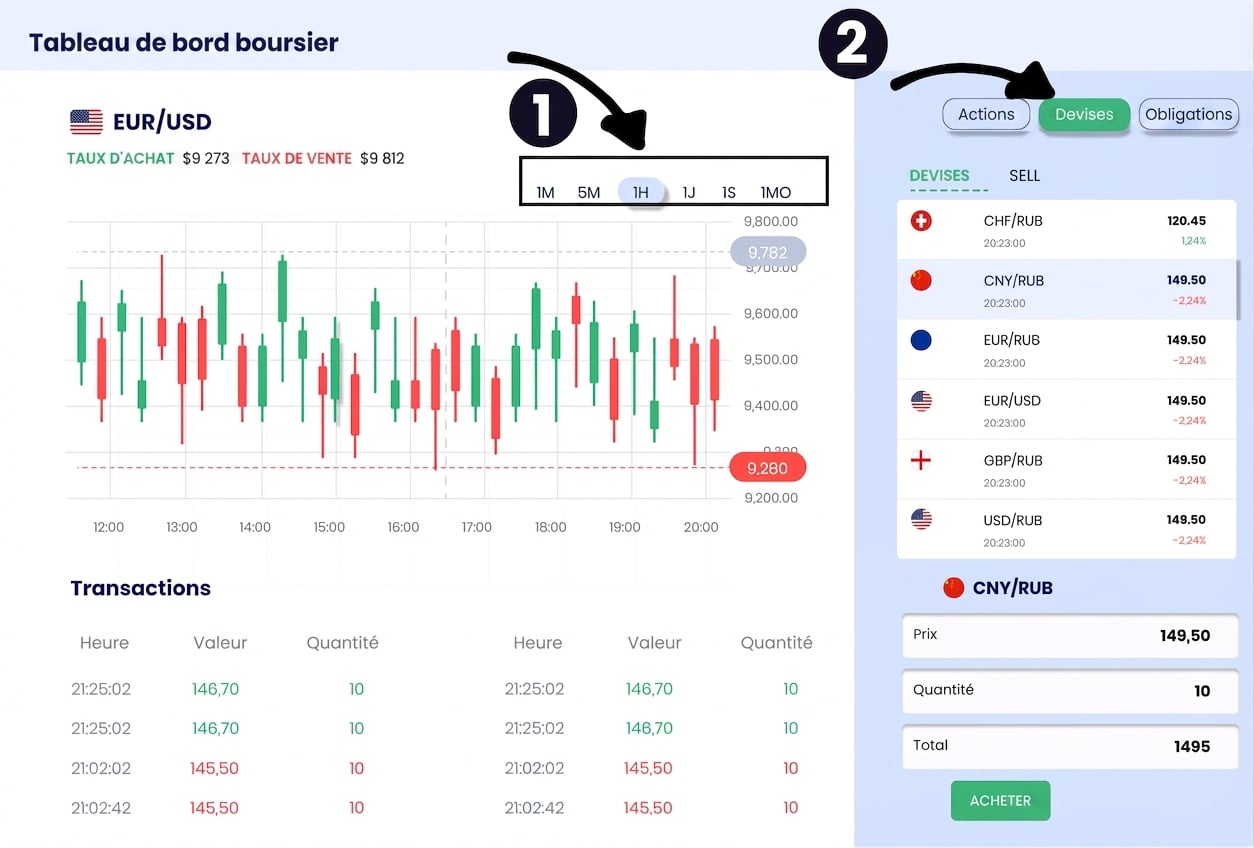

Tableau de bord d’analyse exploratoire

tableau de bord exploratoire

  • Filtres pour la segmentation personnalisée des données
  • Panneaux de navigation personnalisables
1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

Tableau de bord d’analyse exploratoire

tableau de bord exploratoire

  • Filtres pour la segmentation personnalisée des données
  • Panneaux de navigation personnalisables
  • Vue détaillée pour une vue plus granulaire
1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

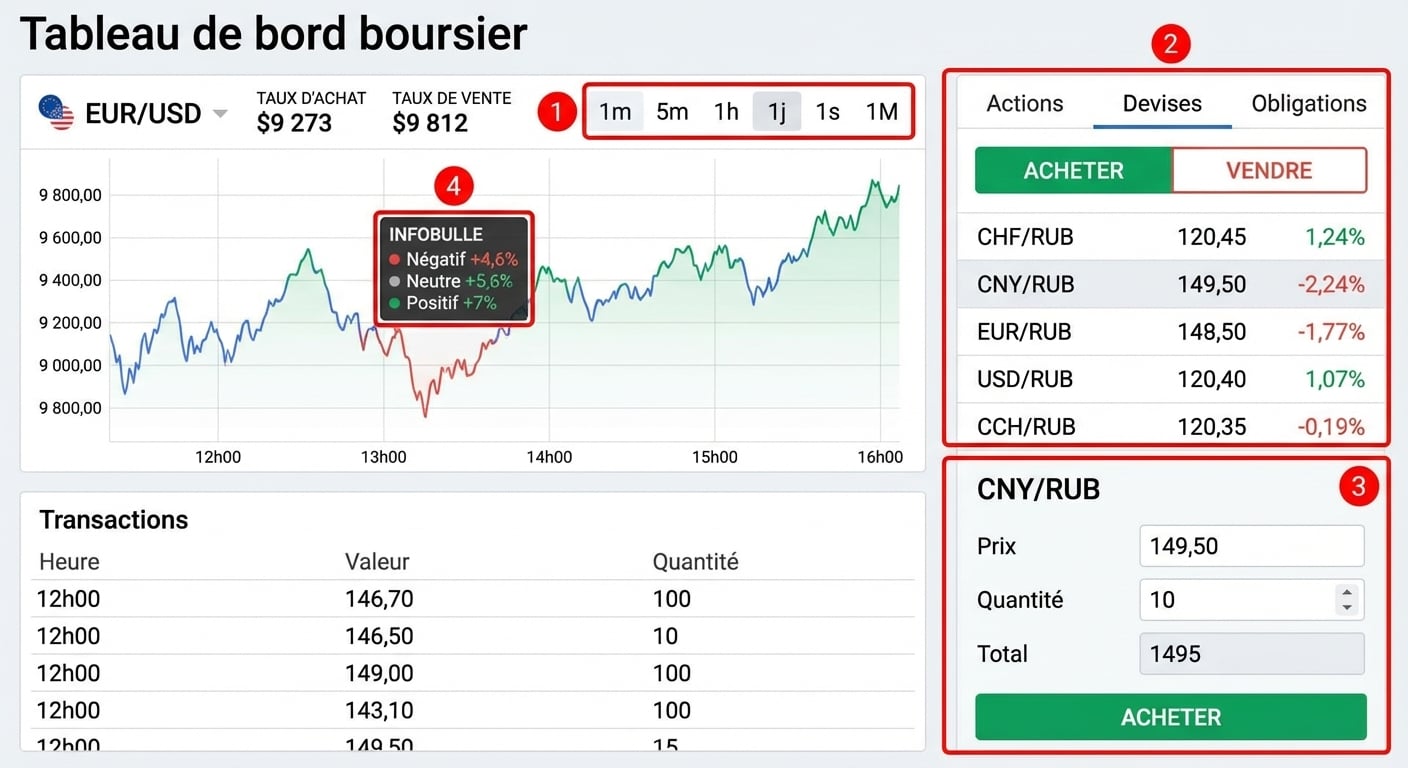

Tableau de bord d’analyse exploratoire

tableau de bord exploratoire

  • Filtres pour la segmentation personnalisée des données
  • Panneaux de navigation personnalisables
  • Vue détaillée pour une vue plus granulaire
  • Visuels interactifs (survol, info-bulles)
1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

Tableau de bord explicatif

tableau de bord explicatif

  • Les données sont souvent déjà filtrées
  • Scénario prédéfini
  • Présentation aux dirigeants
  • Un appel à l’action
1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

Taille du tableau de bord

                  **Espace physique**

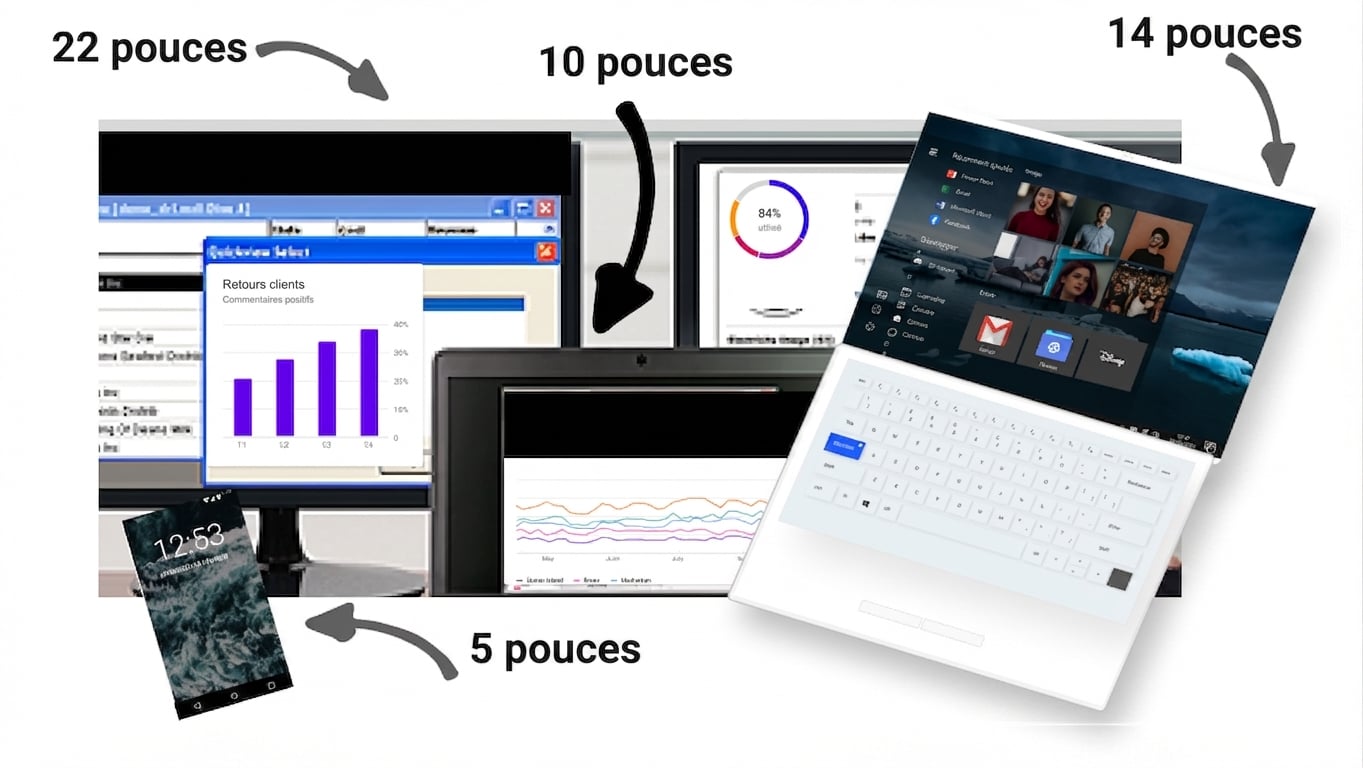

  • Taille du moniteur - une distance d’écran diagonale
  Ordinateur de bureau, ordinateur portable, tablette, appareils mobiles

taille de l’écran

Concepts de conception de tableaux de bord

Taille du tableau de bord

                  **Espace physique**

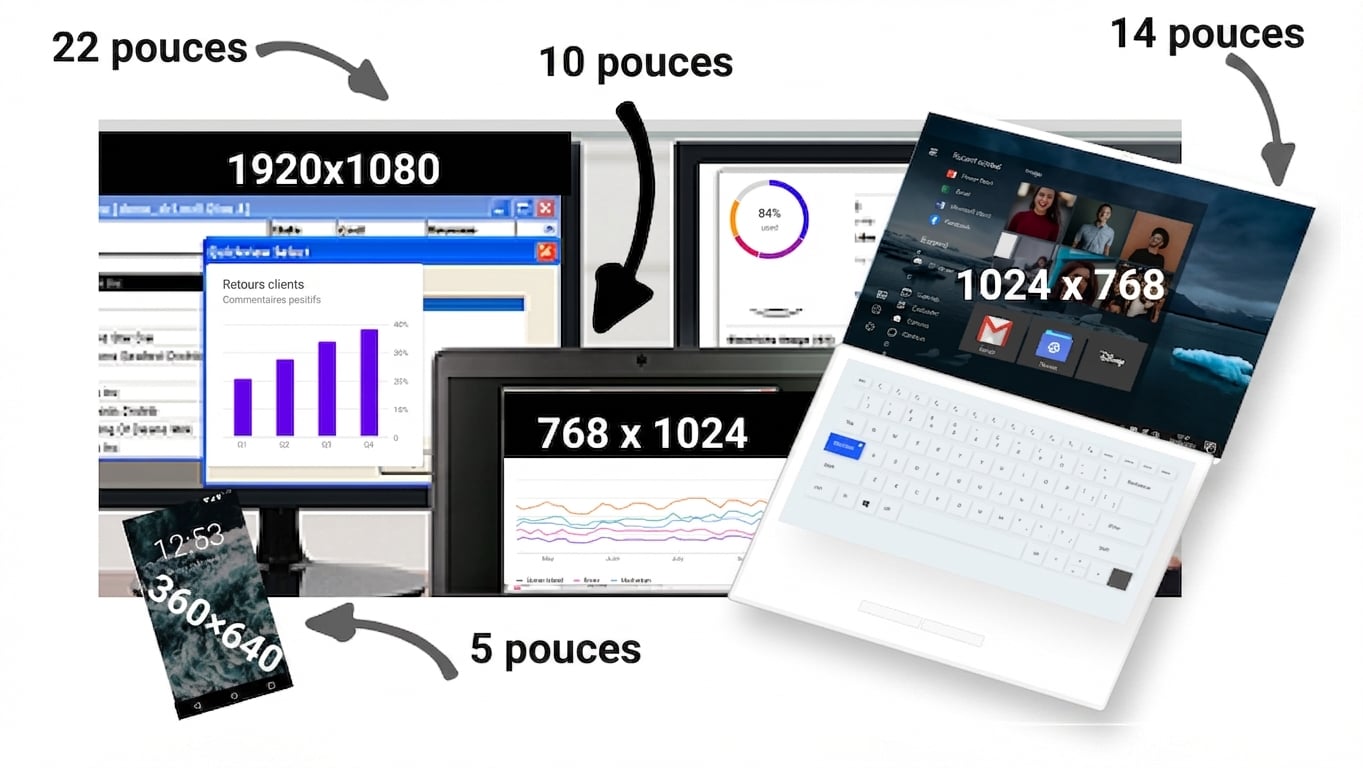

  • Taille du moniteur - une distance d’écran diagonale
  • Résolution d’écran - le nombre de pixels et leur densité (largeur x hauteur)
                      **Format**

  • Format standard - un tableau de bord rectangulaire

    • Ratio - format 16:9
    • Tous les composants visibles à l’écran
    • Pas de défilement

  • Format long - horizontal ou vertical

  Ordinateur de bureau, ordinateur portable, tablette, appareils mobiles

taille du moniteur

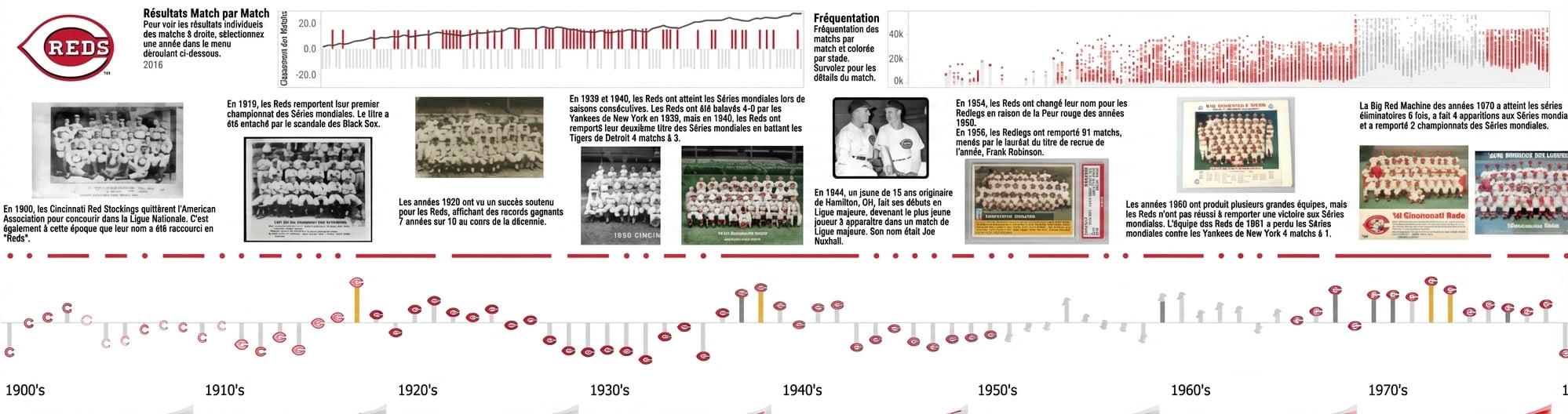

            Horizontal (style chronologique)

long format

Concepts de conception de tableaux de bord

Taille du tableau de bord

                  **Espace physique**
  • Taille du moniteur - une distance d’écran diagonale
  • Résolution d’écran - le nombre de pixels et leur densité (largeur x hauteur)
                      **Format**

  • Format standard - un tableau de bord rectangulaire

    • Ratio - format 16:9
    • Tous les composants visibles à l’écran
    • Pas de défilement

  • Long format - horizontal or vertical

  Ordinateur de bureau, ordinateur portable, tablette, appareils mobiles

monitor size

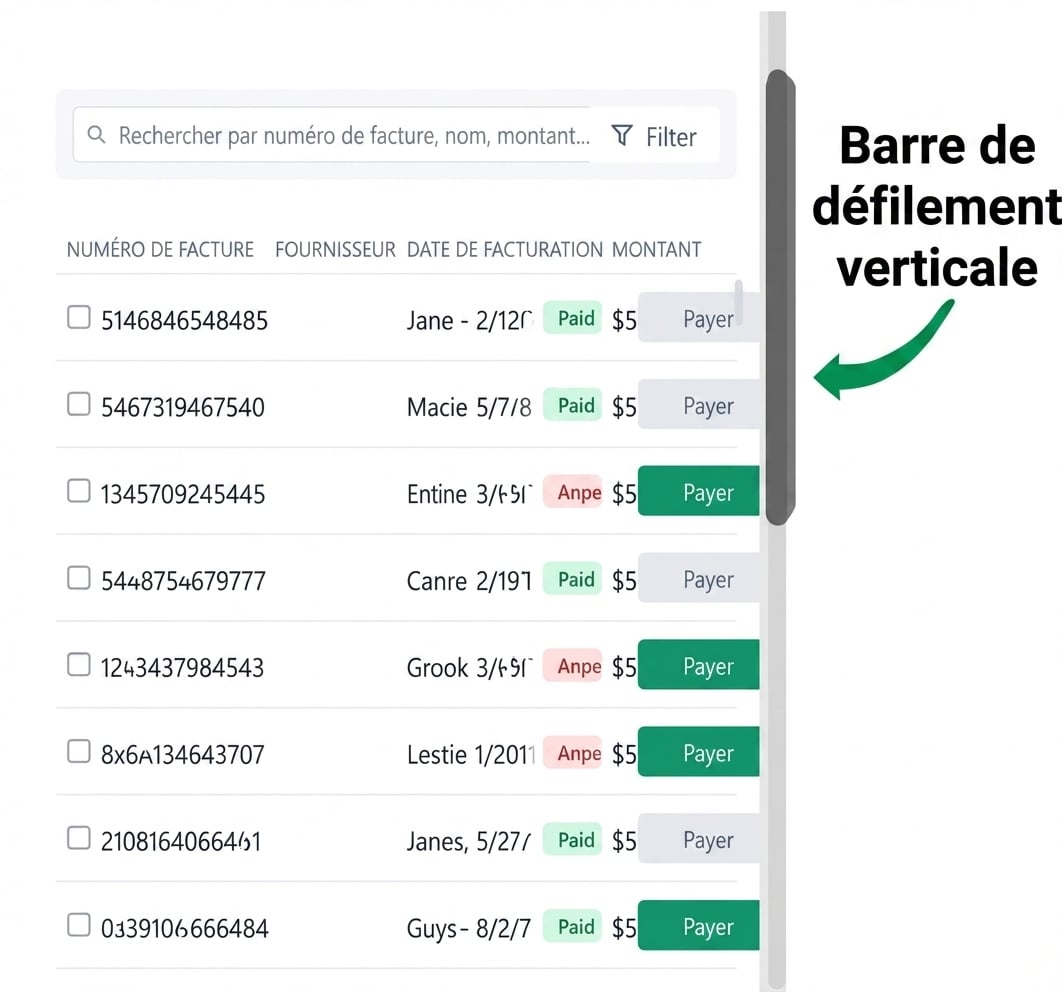

            Vertical (style colonne de journal)

format vertical

Concepts de conception de tableaux de bord

Disposition du tableau de bord

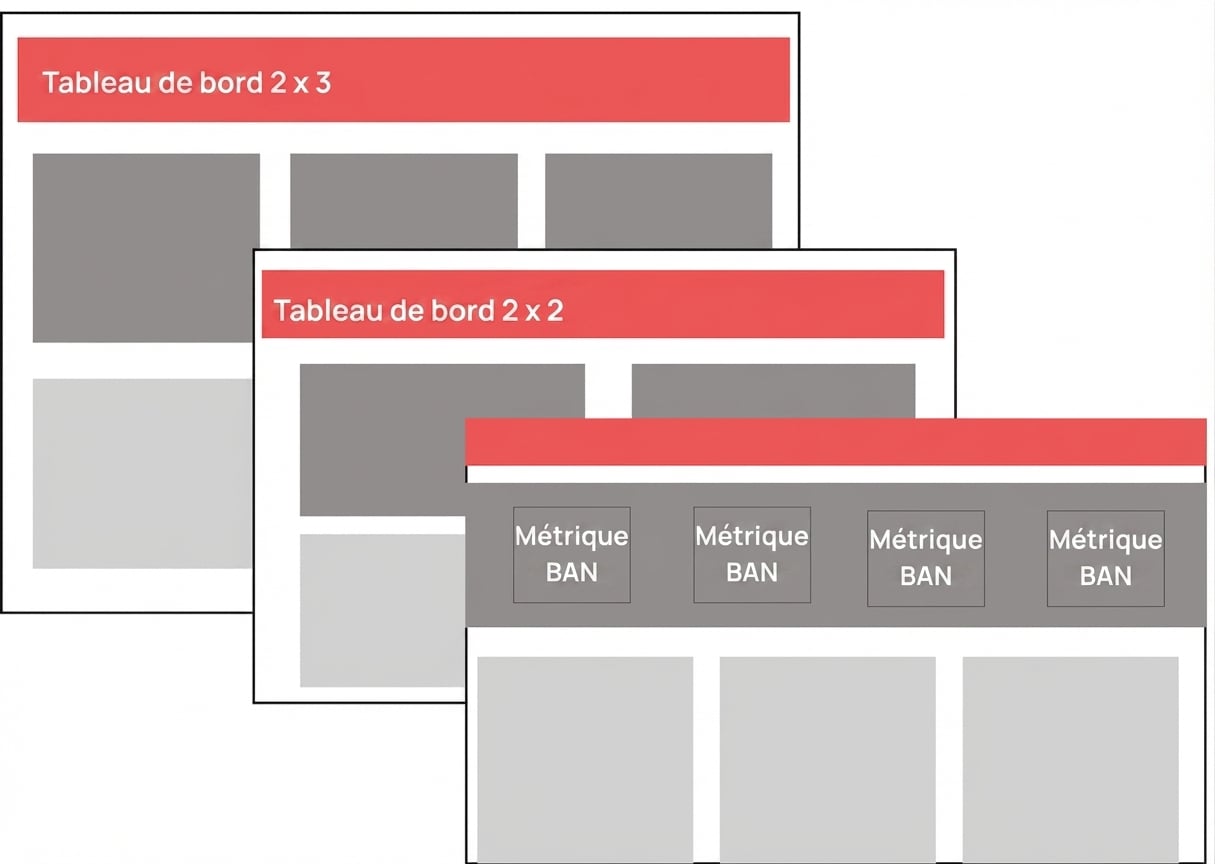

               **Système de grille**

système de grille

  • Matrice bidimensionnelle
  • Équilibré et symétrique
  • Navigation simple
  • Grands nombres agrégés (BAN) - ligne supérieure

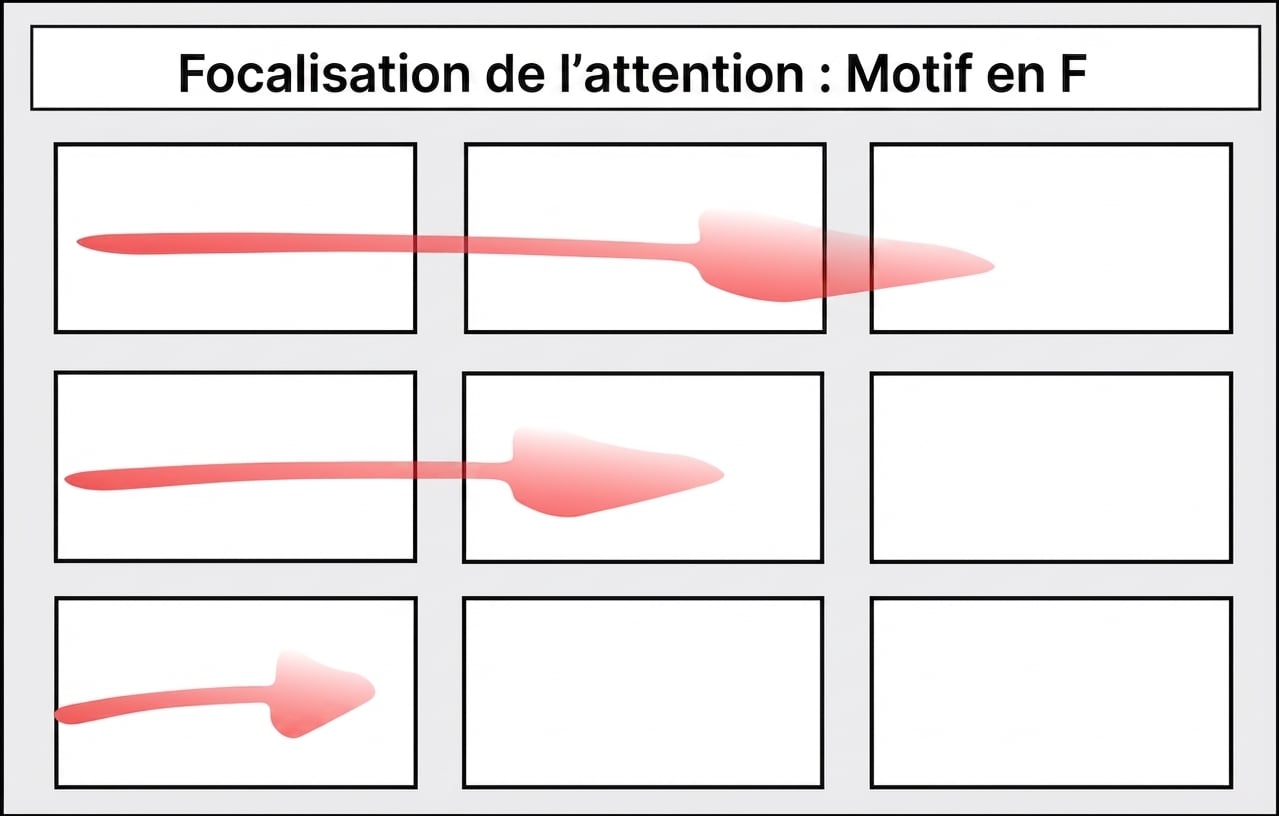

                              **Focus**

F focus

F focus

1 Baucke, Spencer. (2022). Principes essentiels de la conception de tableaux de bord.
Concepts de conception de tableaux de bord

Passons à la pratique !
