Veritabanı tasarımı

Veritabanı Tasarımı

Lis Sulmont

Curriculum Manager

Veritabanı tasarımı nedir?

Verinin mantıksal olarak nasıl saklanacağını belirler
- Veri nasıl okunacak ve güncellenecek?
Veritabanı modelleri kullanır: veritabanı yapısı için üst düzey tanımlar
- En yaygın: ilişkisel model
- Diğer seçenekler: NoSQL modelleri, nesne yönelimli model, ağ modeli
Şemalar kullanır: veritabanının planı
- Tabloları, alanları, ilişkileri, indeksleri ve görünümleri tanımlar
- İlişkisel veritabanlarına veri eklerken şemalara uyulmalıdır

Saklanacak veriye yönelik bir veri modeli oluşturma süreci

1. Kavramsal veri modeli: varlıklar, ilişkiler ve öznitelikleri açıklar

Araçlar: veri yapısı diyagramları; ör. varlık-ilişki diyagramları ve UML diyagramları

2. Mantıksal veri modeli: tabloları, sütunları, ilişkileri tanımlar

Araçlar: veritabanı modelleri ve şemalar; ör. ilişkisel model ve yıldız şeması

3. Fiziksel veri modeli: fiziksel depolamayı açıklar

Araçlar: bölümler, CPU'lar, indeksler, yedekleme sistemleri ve table space'ler

¹ https://en.wikipedia.org/wiki/Data_model

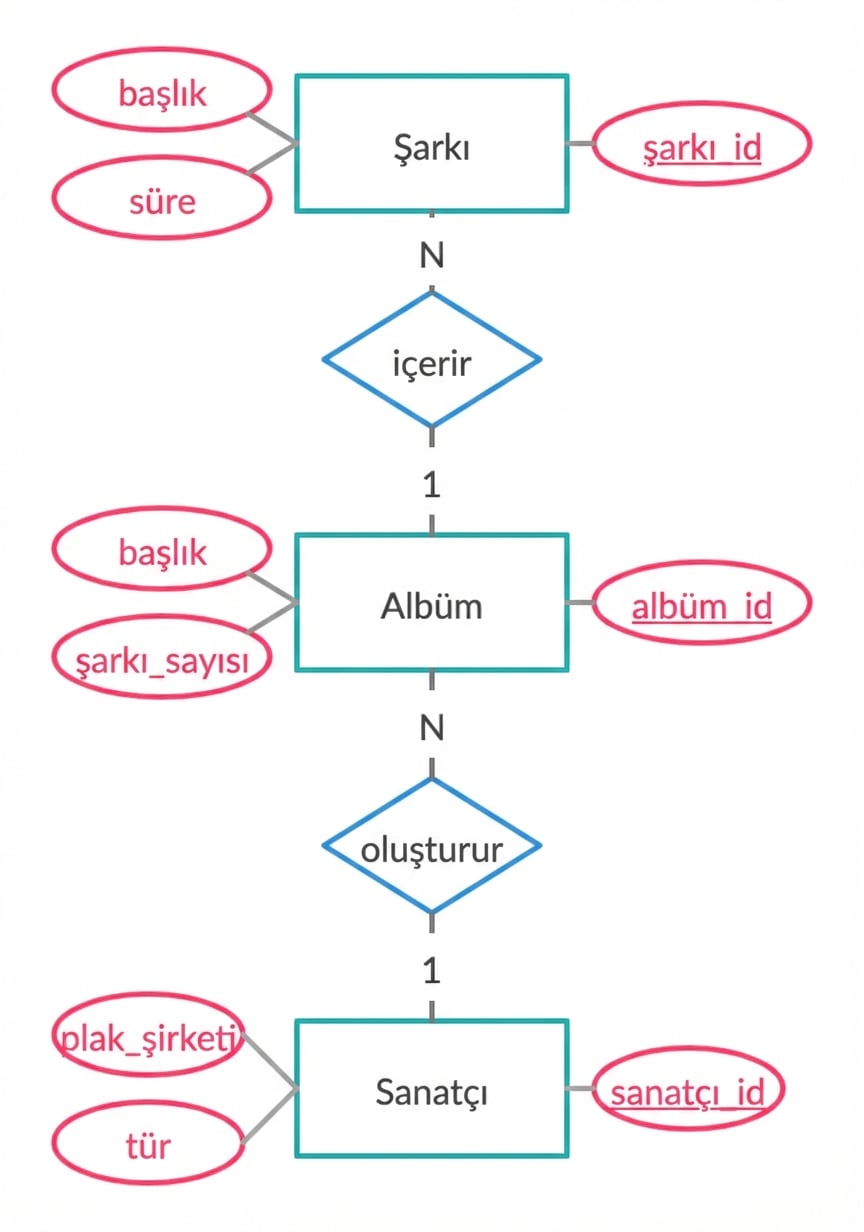

Şarkı örneğinin ER diyagramı

Varlıklar, ilişkiler ve öznitelikler

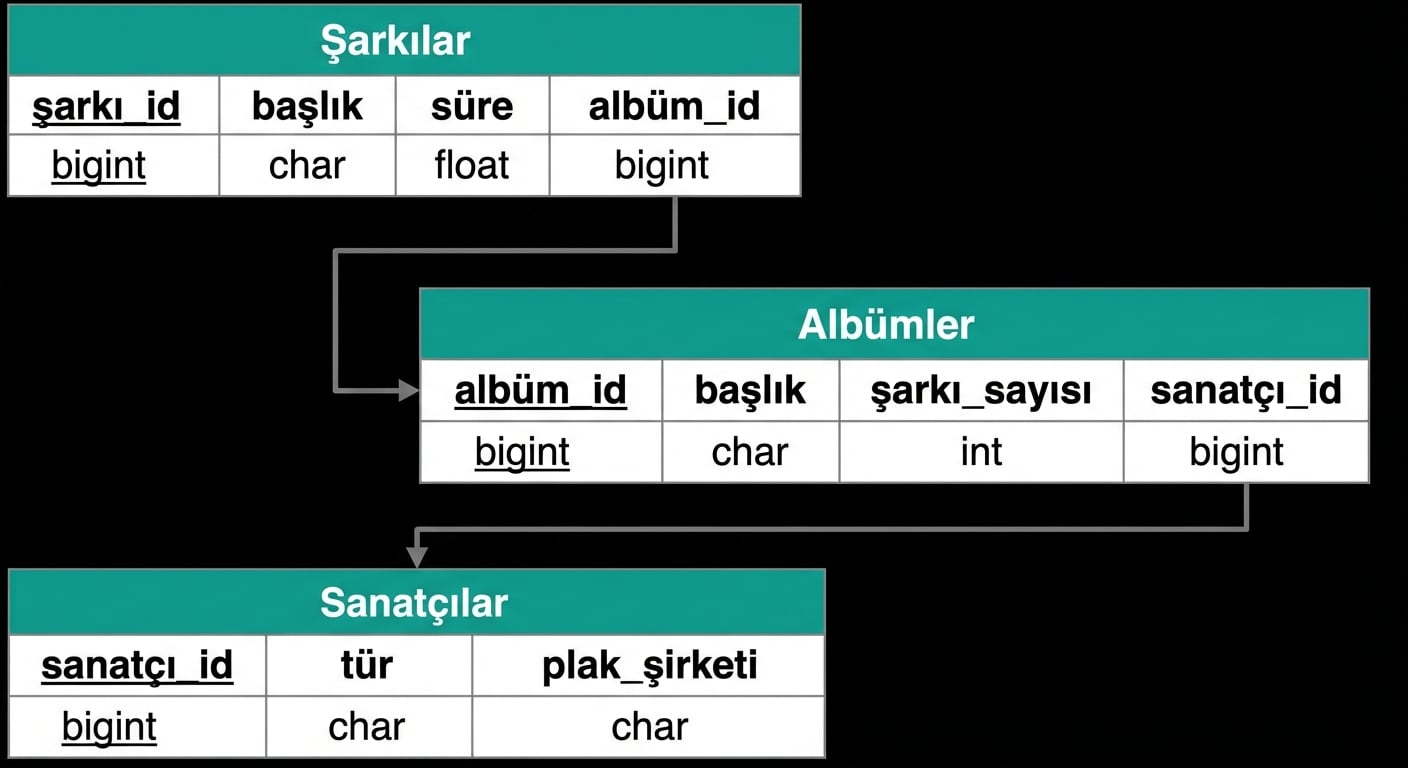

Şarkı örneğinin mantıksal şeması

En hızlı dönüşüm: varlıklar tablolara dönüşür

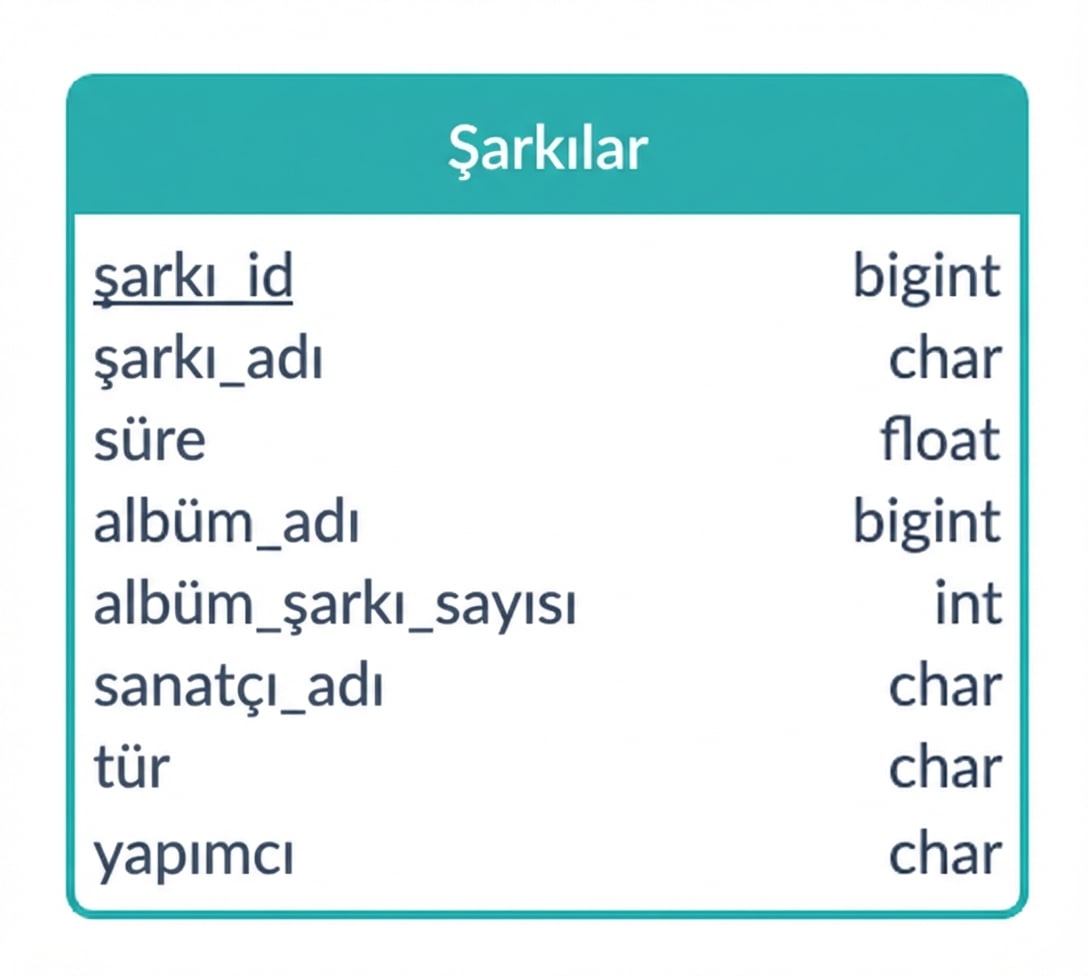

Şarkı örneğinin olası başka bir ER diyagramı

Tabloların belirlenmesi

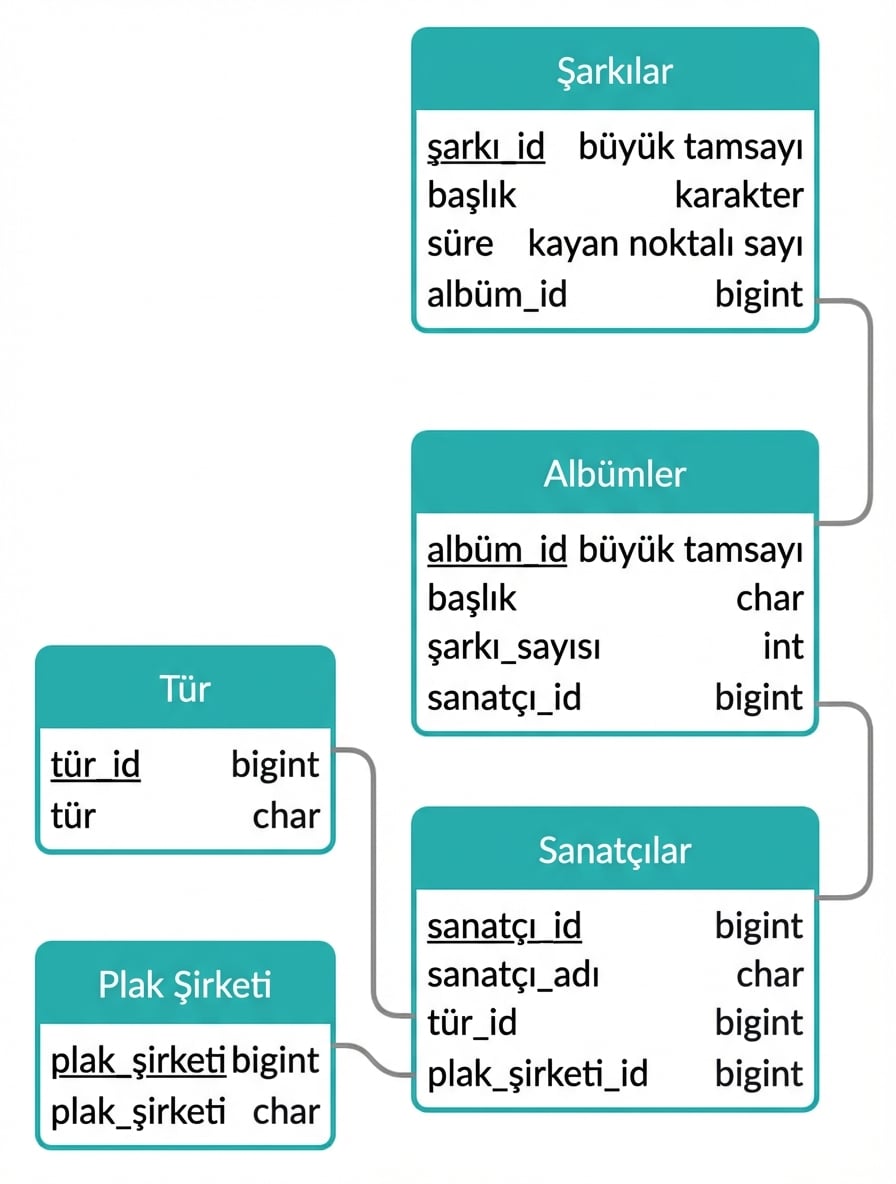

Şarkı örneğinin olası başka bir ER diyagramı

Veri ambarı tasarımı için ilişkisel modelin uyarlanması

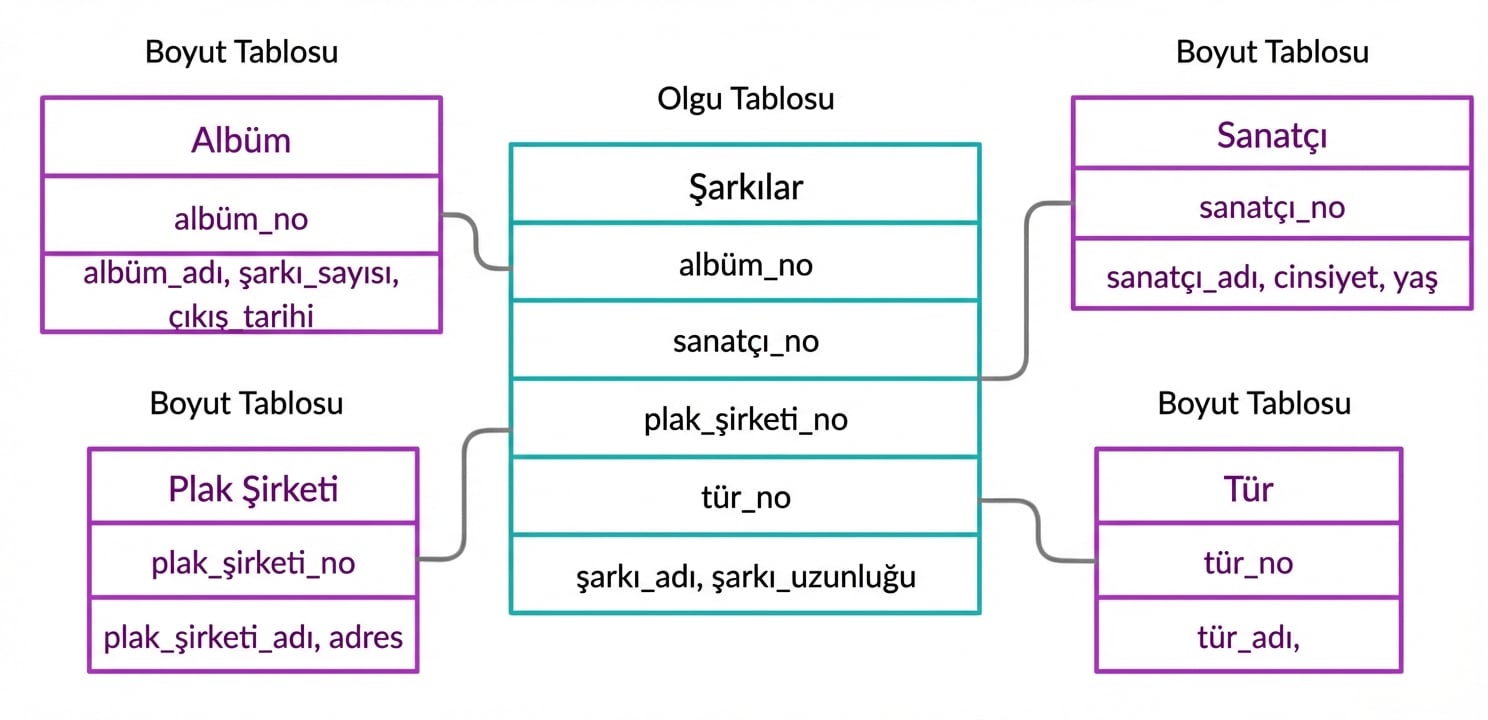

Şarkı örneğinin olgu tablosu ve boyut tabloları

Şuna göre düzenleyin:

Olgu tabloları

Boyut tabloları

Veritabanı Tasarımı
