Varlık-ilişki modeli

Snowflake ile Veri Modellemesine Giriş

Nuno Rocha

Director of Engineering

Varlık-ilişki modeline giriş

Varlık-ilişki (ER) modeli: Normalleştirilmiş veriyi varlıklar, öznitelikler ve ilişkilerle yapılandırır

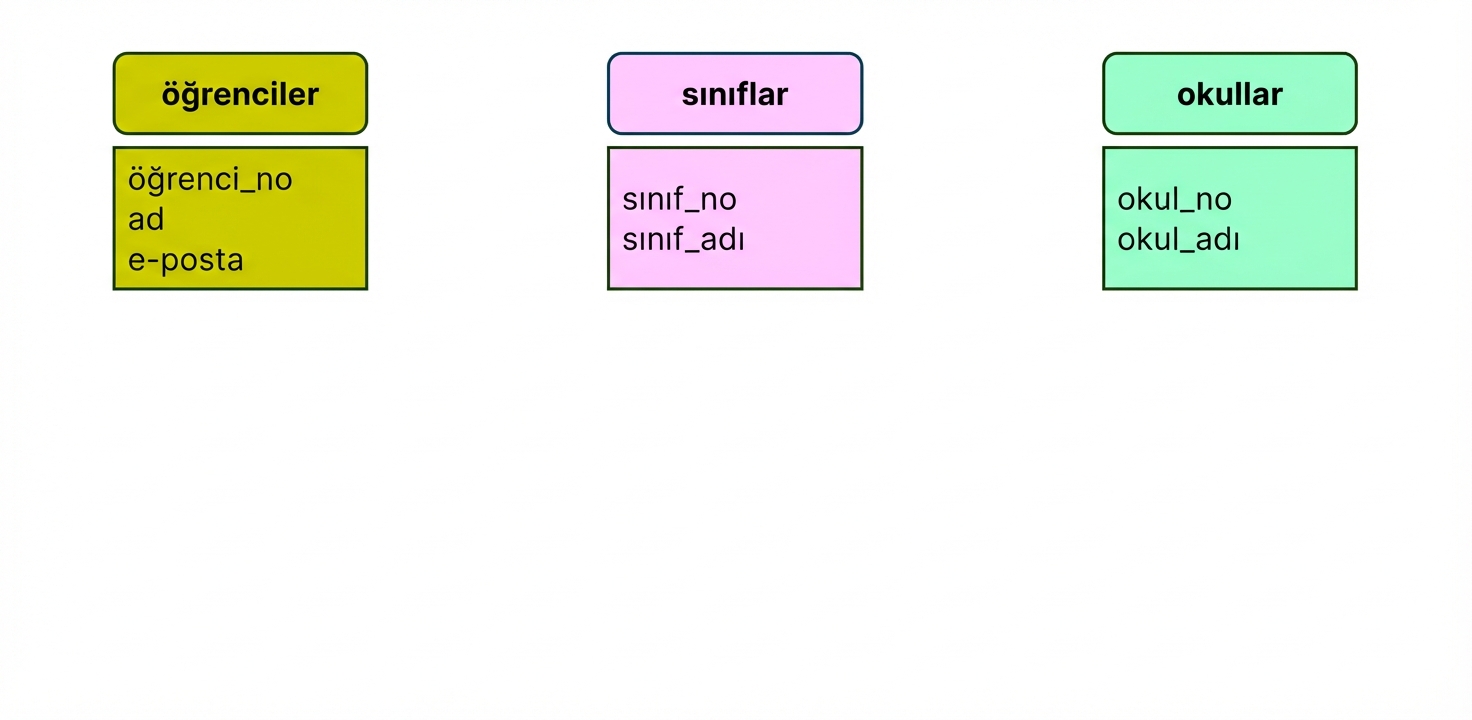

Modellenecek üniversite teması varlıkları

Varlık-ilişki modeline örnek

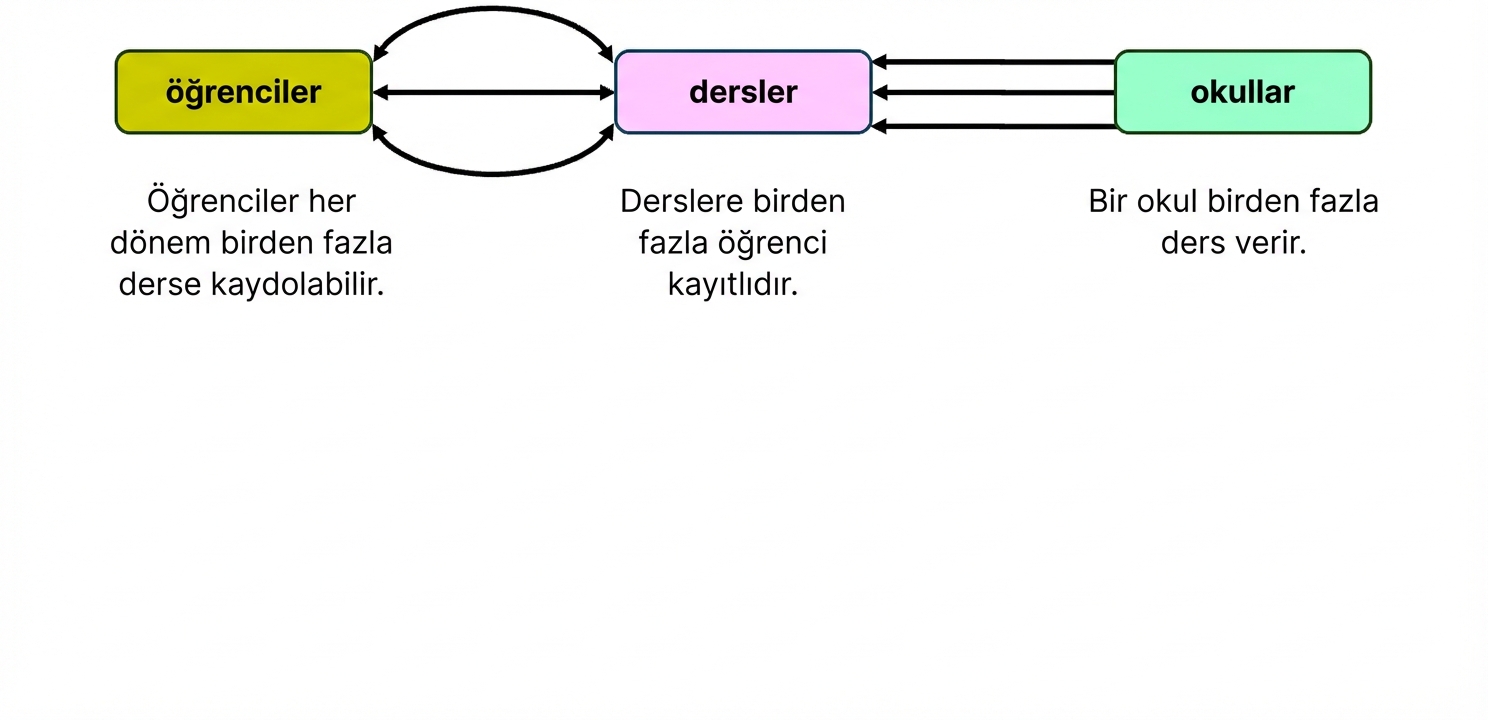

Üniversite teması varlık etkileşimi

Neden ER modeli

Açıklık
- Gerçek hayattaki etkileşimleri yansıtarak iş bağlantılarını basitleştirir
Organizasyon
- Veriyi ilişkili varlıklara ayırır, yönetimi kolaylaştırır
Esneklik
- Zamanla büyüme ve değişime uyum sağlar

ER modelini oluşturma

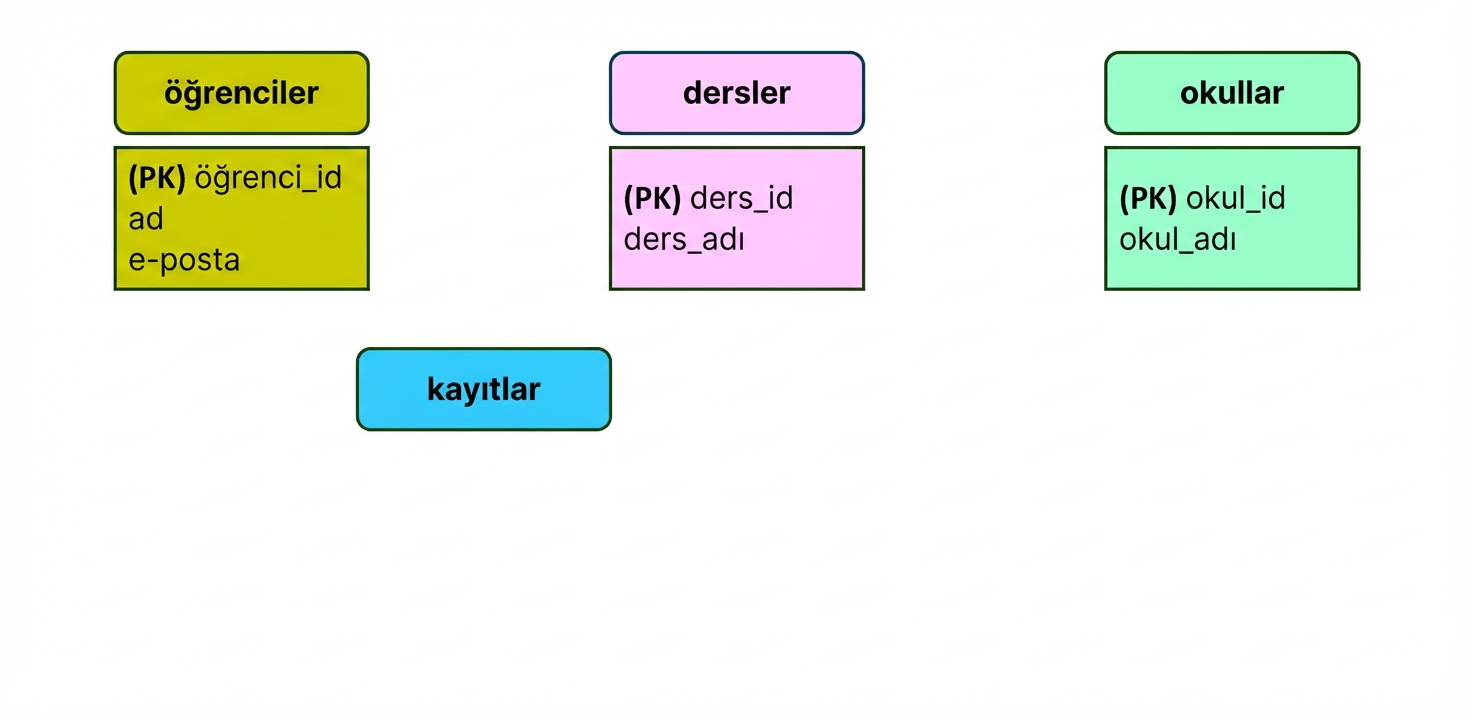

Üniversite teması modeli ve enrollments

ER modelini oluşturma

Mevcut varlıklar arasında ilişki ekle:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

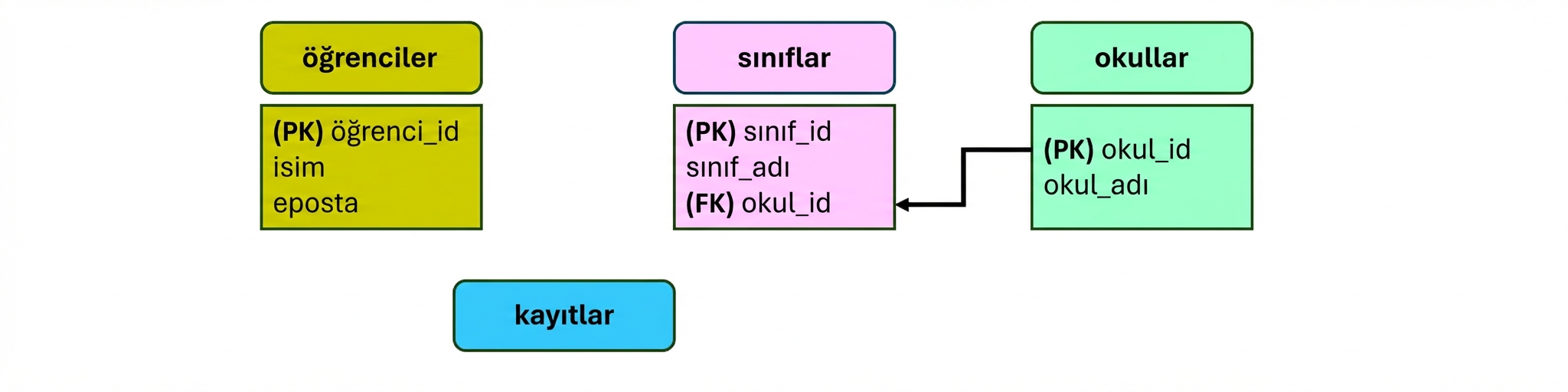

Sınıflar ve okullar varlıklarını bağlama, üniversite teması modeli

ER modelini oluşturma

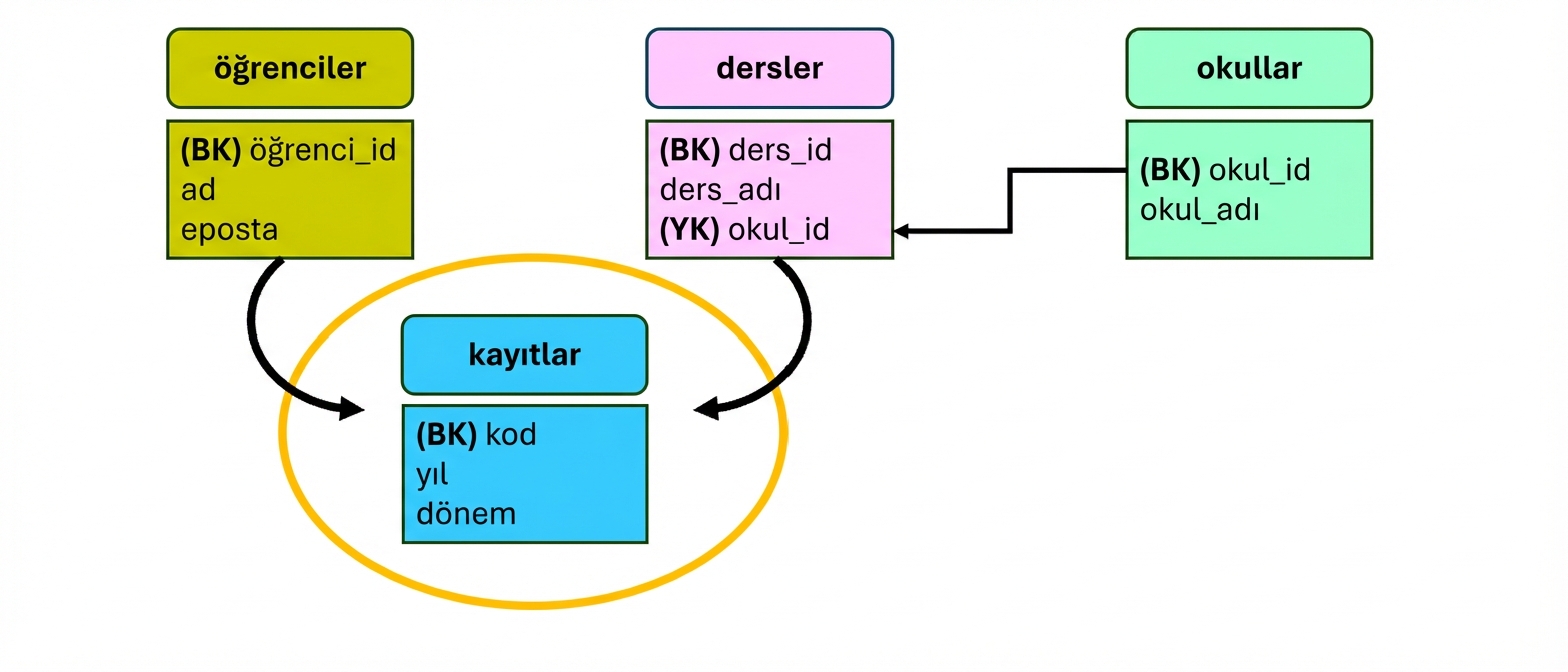

Üniversite teması modeli, yeni varlık enrollments

ER modelini oluşturma

CREATE OR REPLACE TABLE enrollments (
      -- Eşsiz bir tanımlayıcıyla yeni bir varlık oluştur
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Varlığın özniteliklerini ekle
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Diğer varlıklarla ilişkileri ekle
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

ER modelini oluşturma

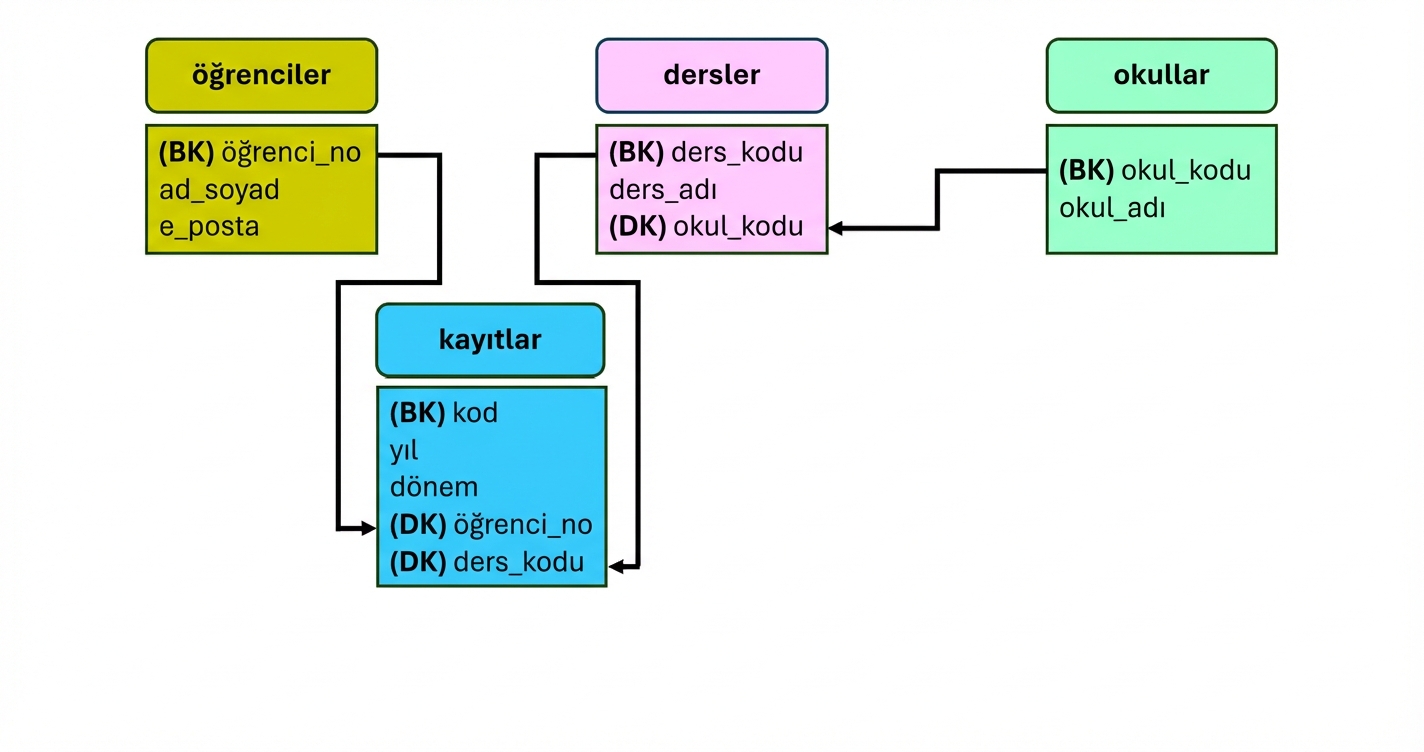

Nihai üniversite ER modeli

ER modelinden veri çekme

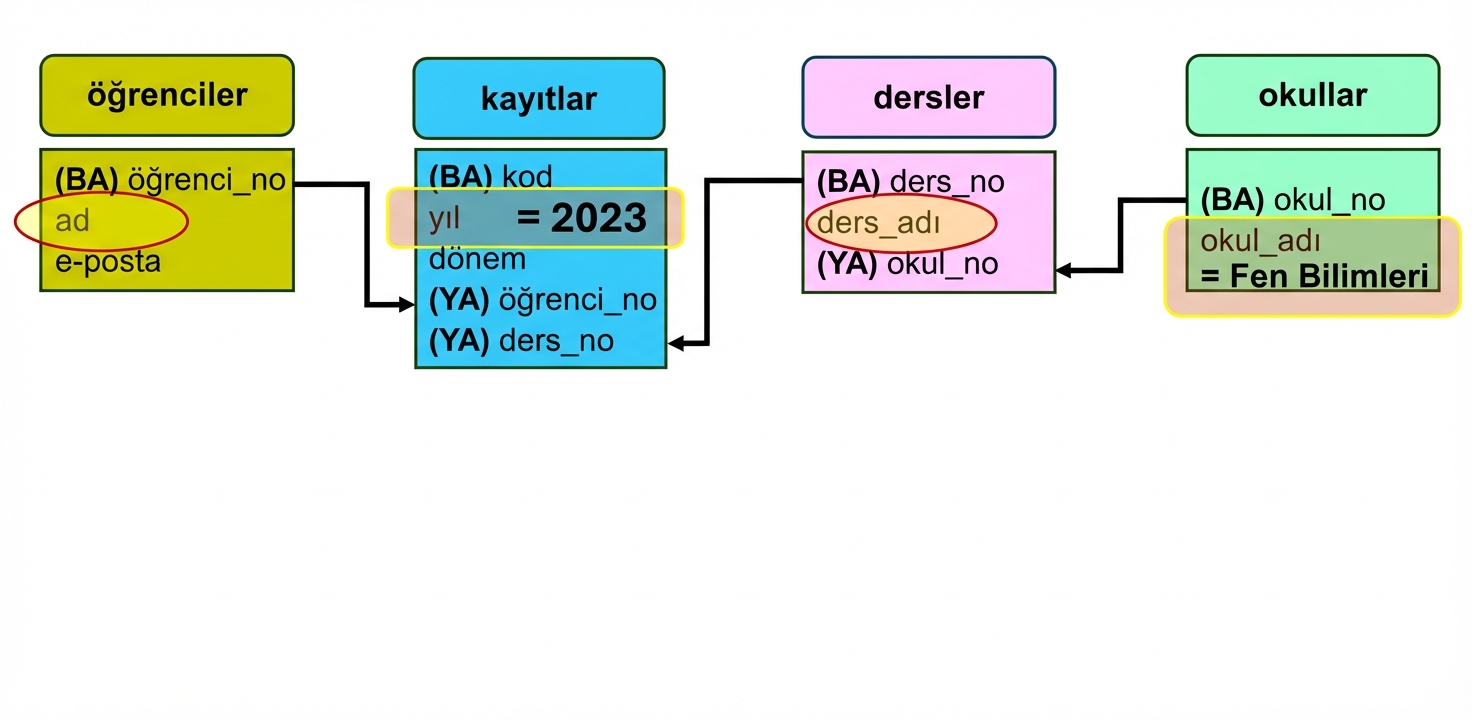

2023’te Fen fakültesinde imzalanan dersler ve öğrenci adları için ER modeli sorgulama

ER modelinden veri çekme

SELECT students.name
FROM students;

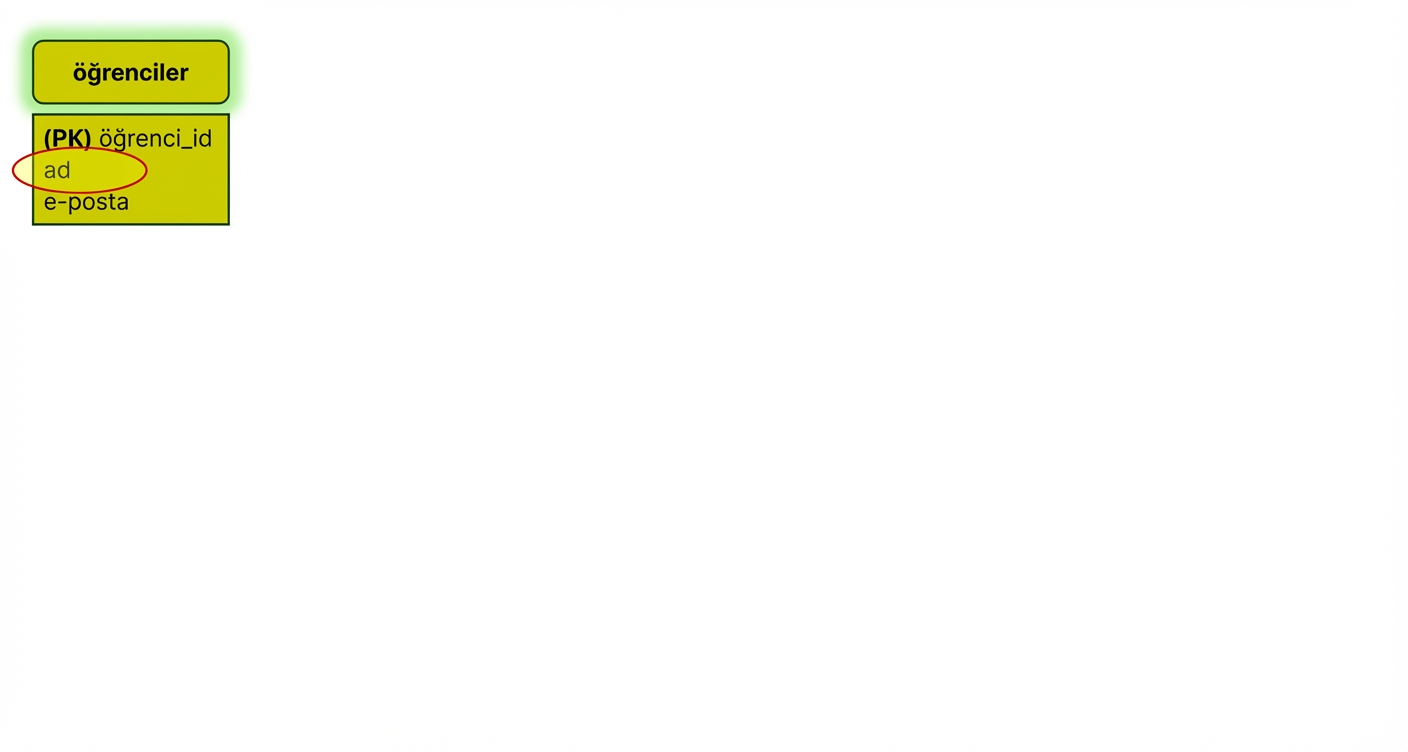

Öğrenci adları için ER modeli sorgulama

ER modelinden veri çekme

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Öğrenciler ve kayıtlar için ER modeli sorgulama

ER modelinden veri çekme

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

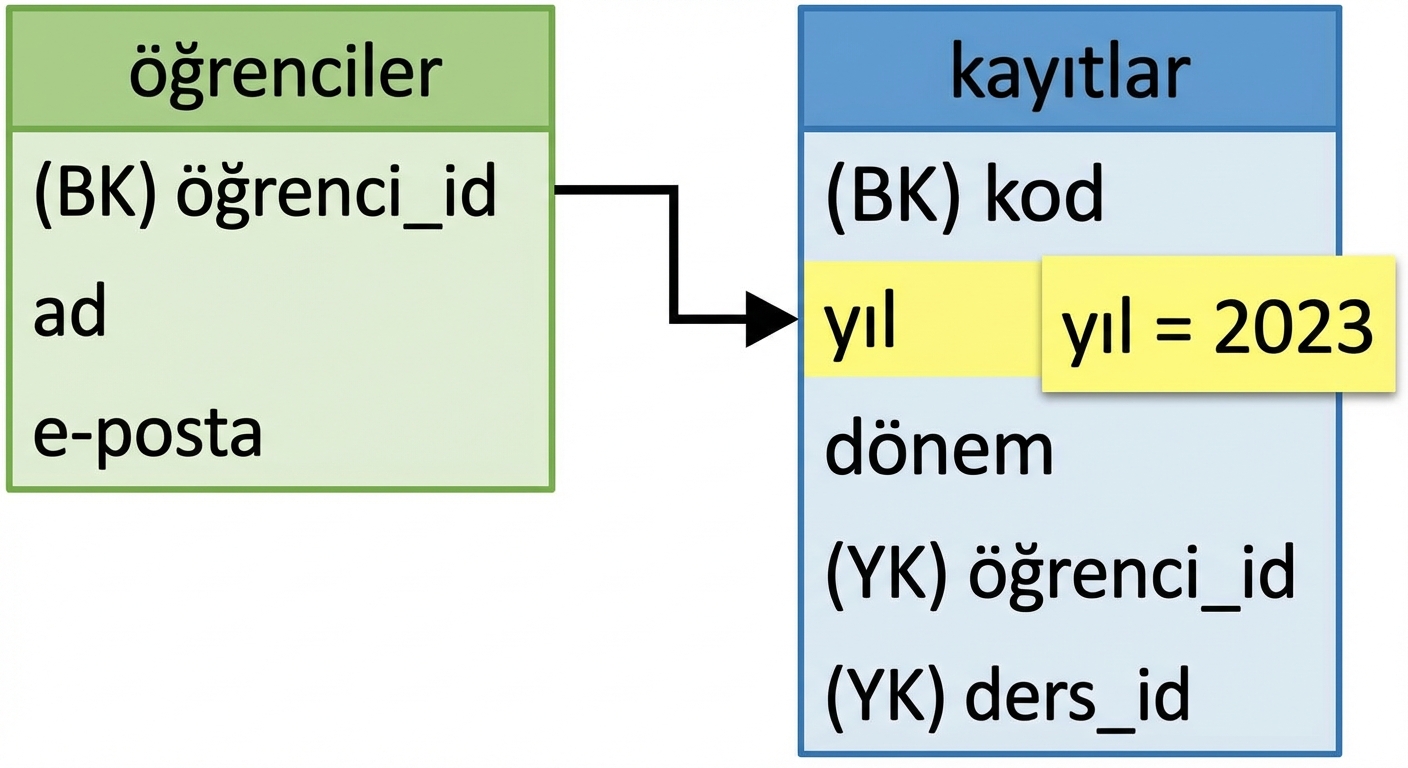

2023 kayıtları için ER modeli sorgulama

ER modelinden veri çekme

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Ders adları için ER modeli sorgulama

ER modelinden veri çekme

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

ER modelinden veri çekme

JOIN ON: İlgili sütuna dayalı olarak tabloları birleştiren SQL ifadesi.

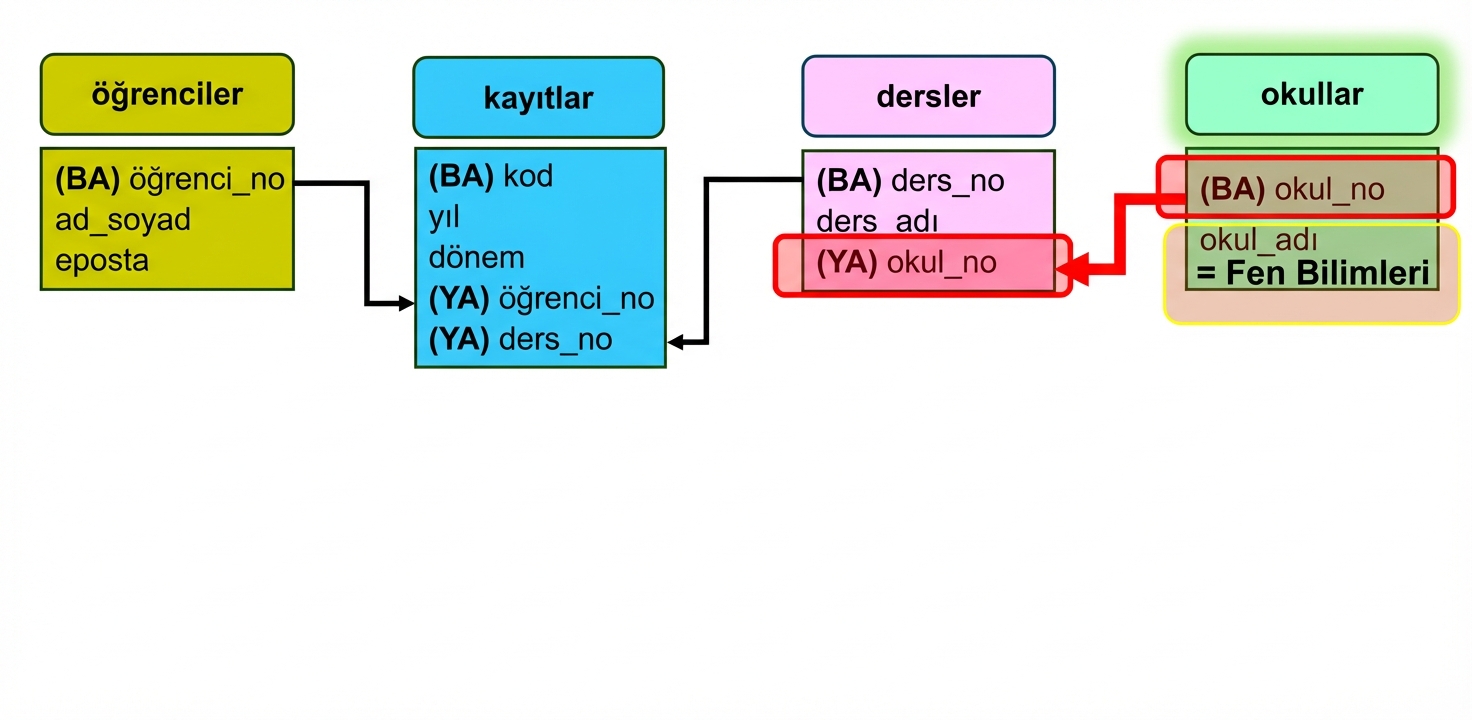

Fen fakültesi için ER modeli sorgulama

Terimler ve işlevlere genel bakış

Varlık-ilişki (ER) modeli: Normalleştirilmiş veriyi varlıklar ve ilişkilerle yapılandırır.
SELECT FROM: Bir tablodan sütunları çeker.
JOIN ON: İlgili sütuna göre tabloları birleştirir.
WHERE: Kayıtları koşula göre filtreler.
AND: WHERE ile birden çok koşulu birleştirir.

-- Belirli koşullarla birleştirilmiş varlıklardan veri sorgulama
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Hadi pratik yapalım!
