Kleur gebruiken

Datavisualisatie begrijpen

Richie Cotton

Data Evangelist at DataCamp

Kleurruimten: Rood-Groen-Blauw

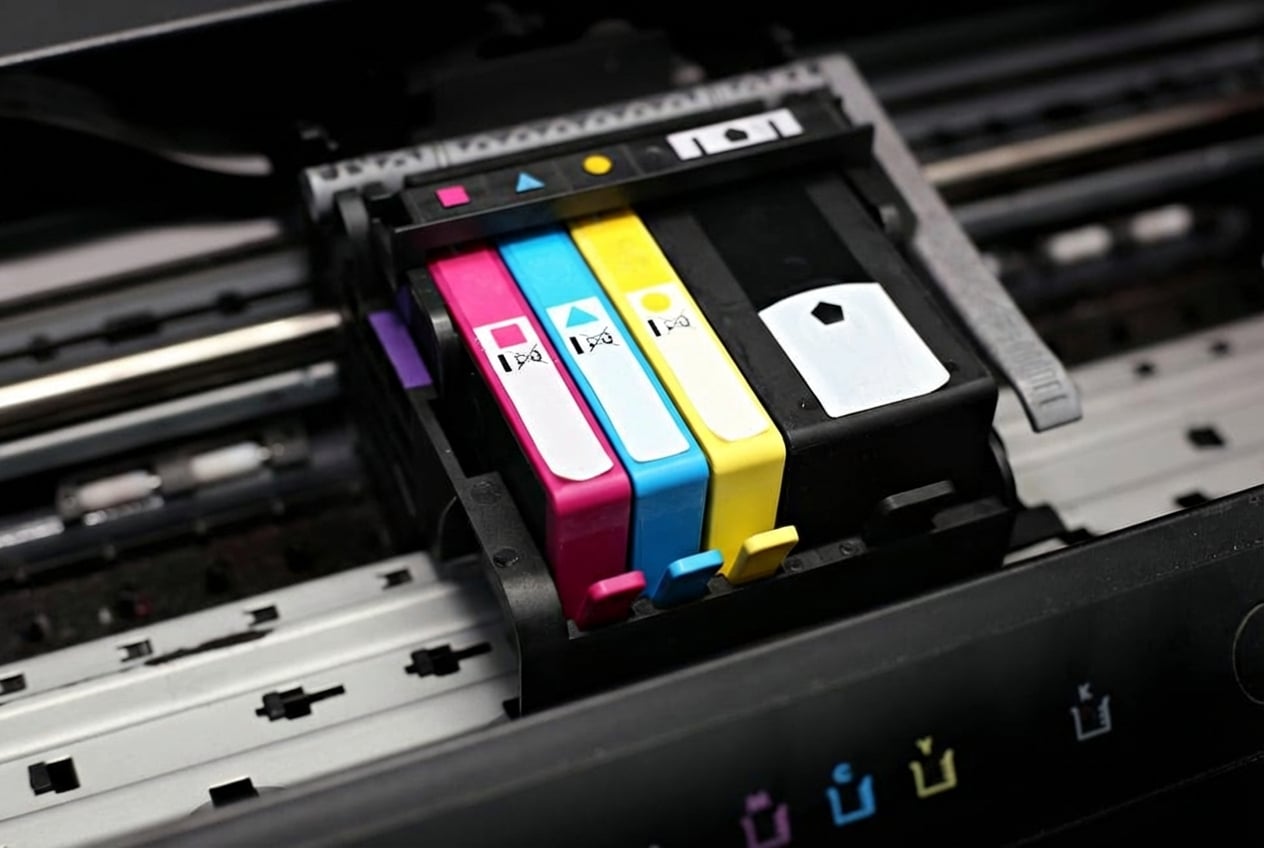

Kleurruimten: Cyaan-Magenta-Geel-Zwart

Een palet voor grafieken kiezen

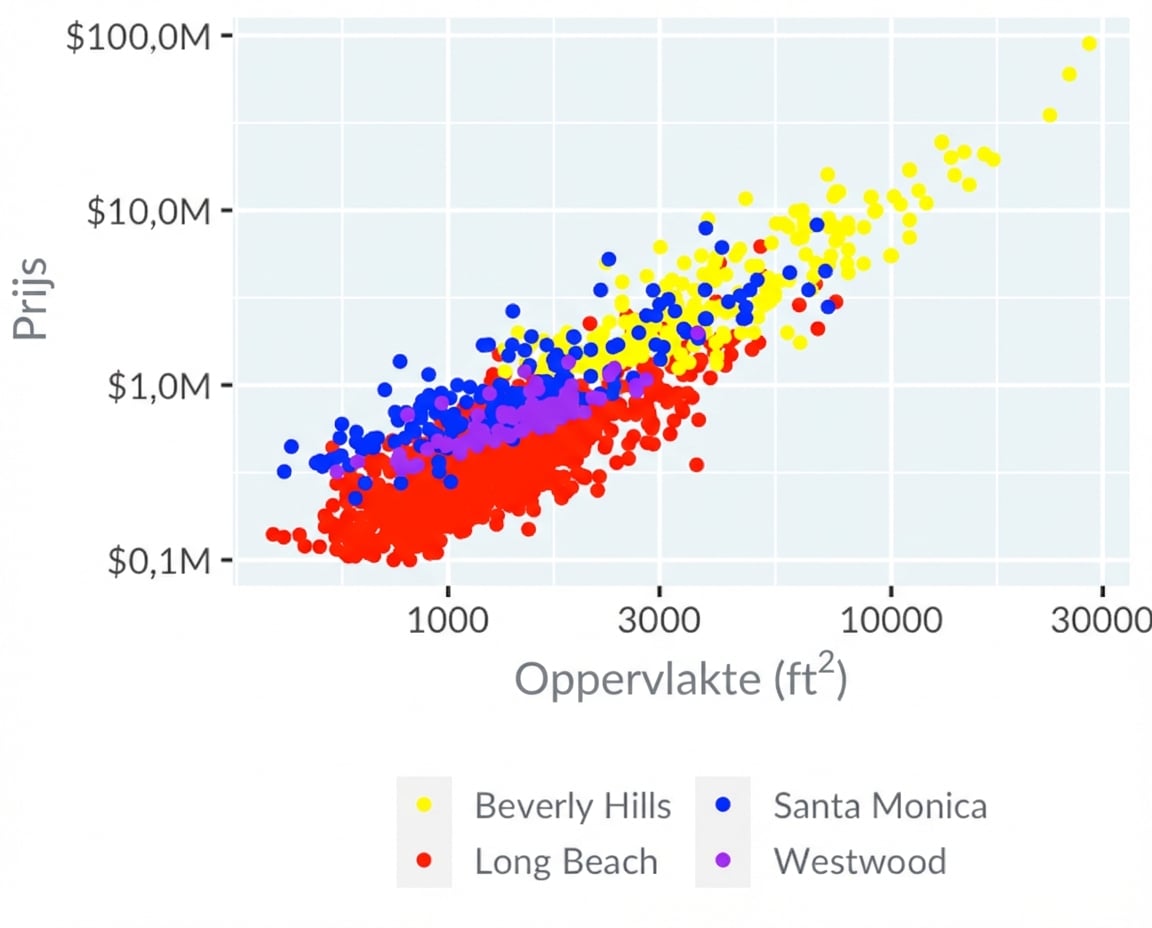

Spreidingsdiagram van prijs vs. oppervlakte met een slecht kleurpalet

Meestal moet elke kleur evenveel opvallen als de rest.
De perceptuele afstand tussen opeenvolgende kleuren moet constant zijn.

Kleurruimten: Hue-Chroma-Luminance

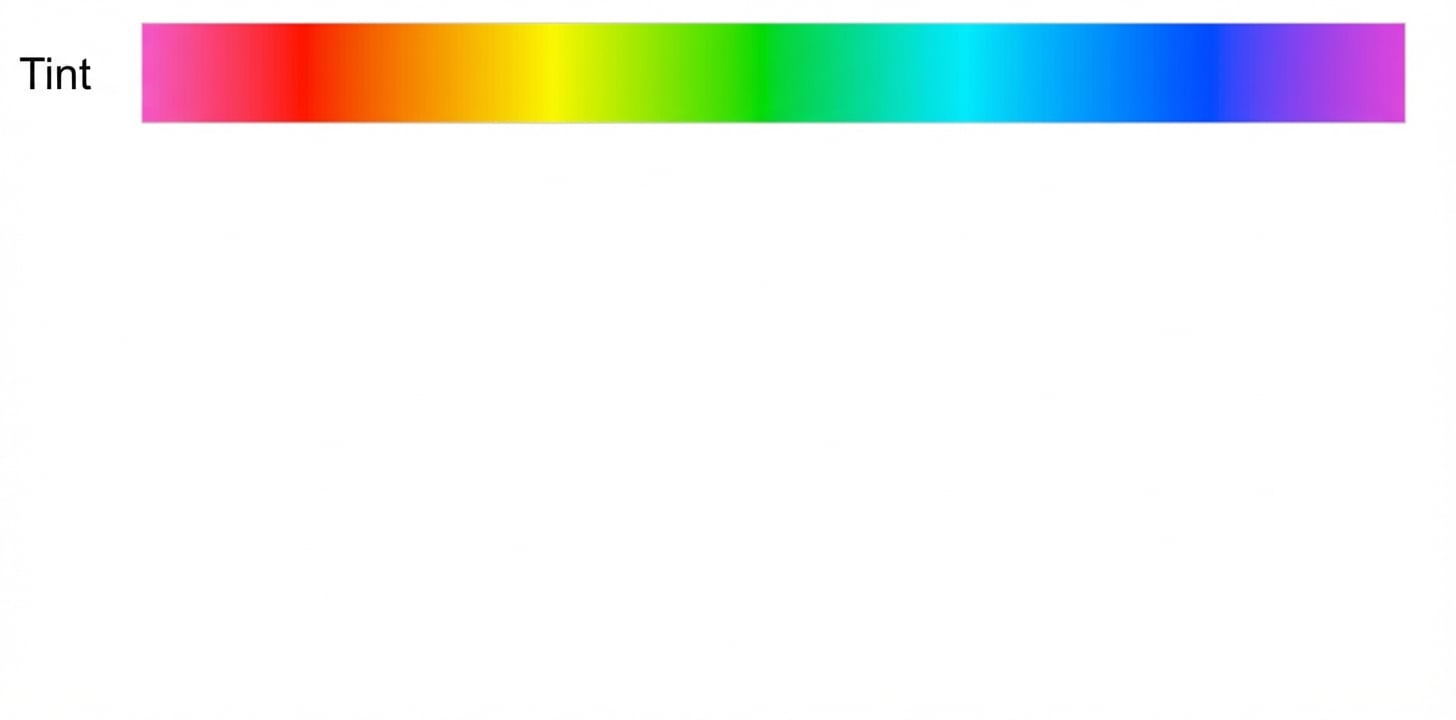

Hue-kleurstalen

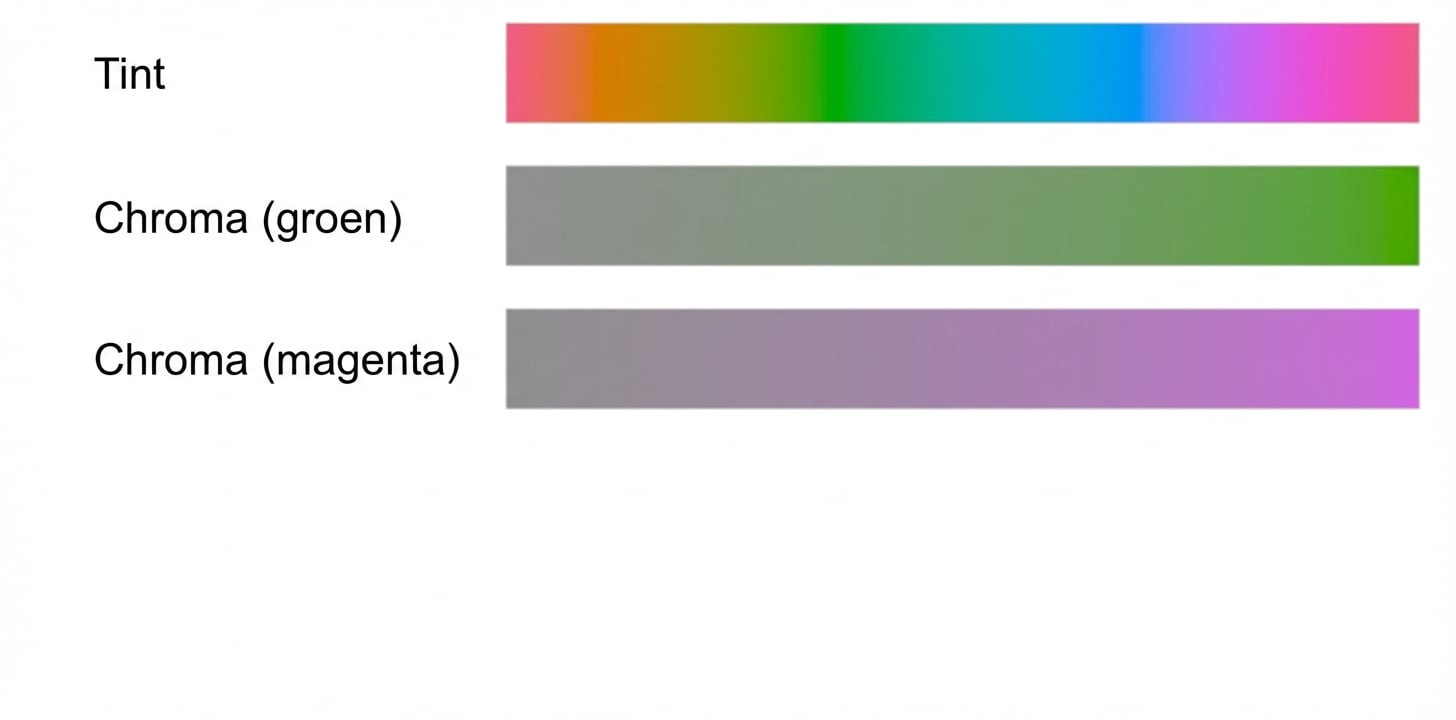

Kleurruimten: Hue-Chroma-Luminance

Chroma- en luminantiekleurstalen

Kleurruimten: Hue-Chroma-Luminance

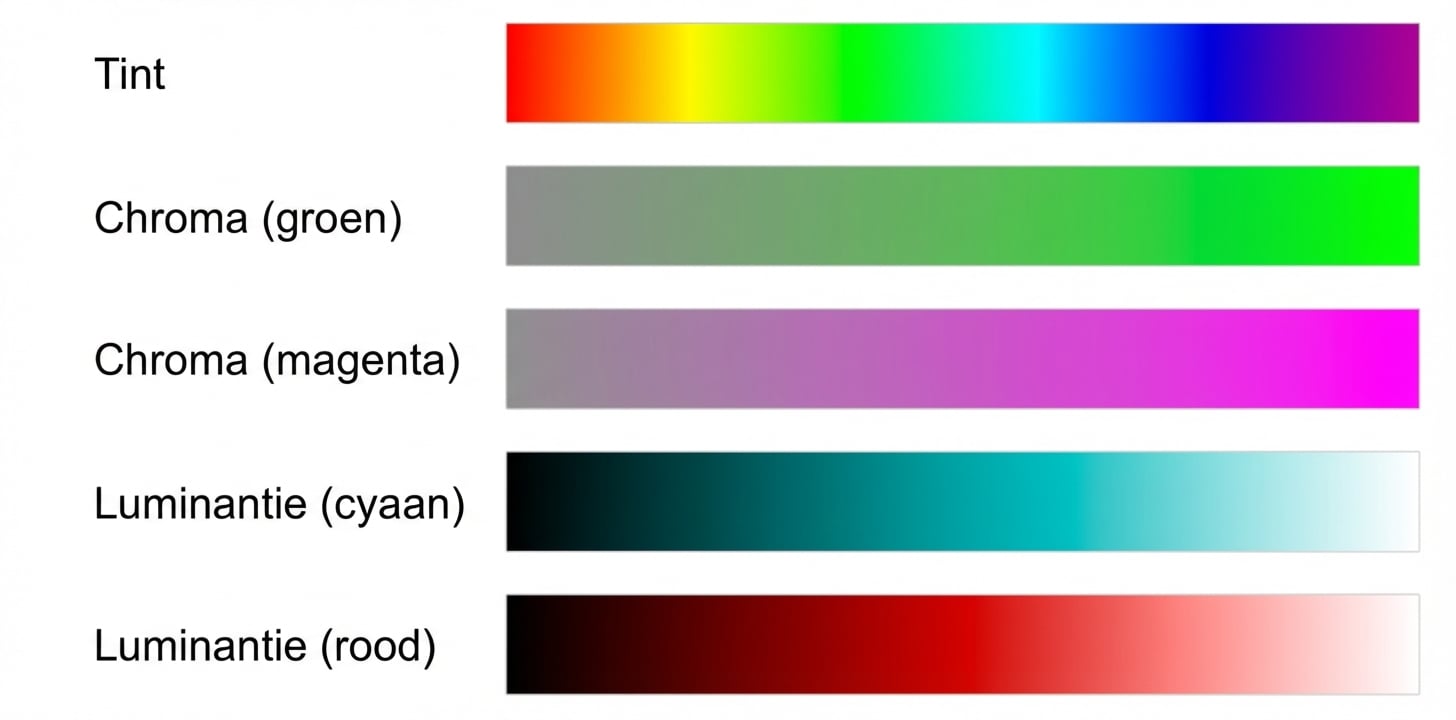

Hue-, chroma- en luminantiekleurstalen

Drie types kleurschaal: kwalitatief

Type	Doel	Wat variëren
kwalitatief	Onderscheid tussen ongerangschikte categorieën	hue

Kleurstaal voor kwalitatieve data

Voorbeeld kwalitatief palet

Lijngrafiek van technologie-adoptie door huishoudens in de VS. De x-as loopt van 1930 tot 1970, de y-as van 0 tot 100 procent. Vier lijnen tonen adoptie van auto's, koelkasten, fornuizen en stofzuigers.

Drie types kleurschaal: sequentieel

Type	Doel	Wat variëren
sequentieel	Ordening tonen	chroma of luminantie

Kleurstaal voor sequentiële schaal

Voorbeeld sequentieel palet

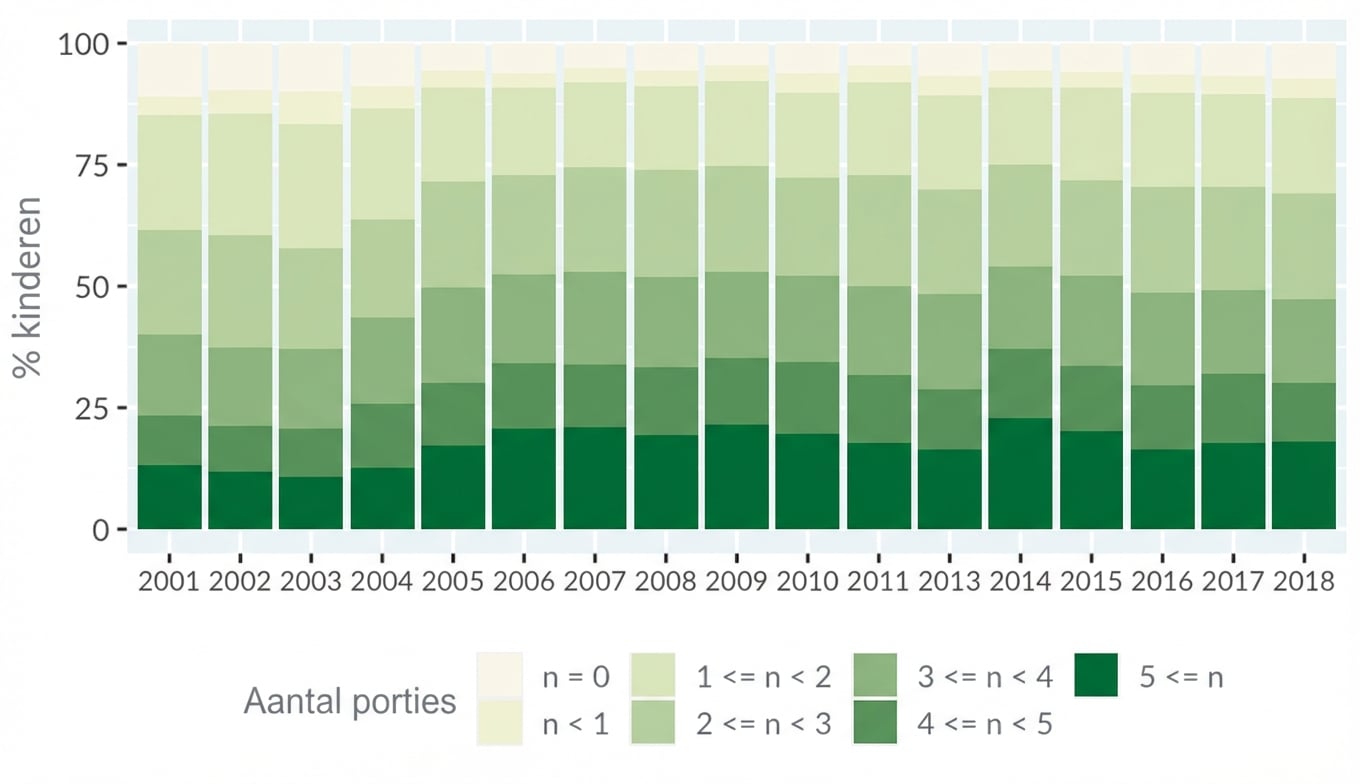

Staafdiagram van groenteconsumptie per jaar

Nog een sequentieel paletvoorbeeld

Spreidingsdiagram: duur scholing vs. BNI; gemiddelde levensverwachting met kleur

¹ Viridis-kleurschaal: https://bids.github.io/colormap

Drie types kleurschaal: divergerend

Type	Doel	Wat variëren
divergerend	Boven/onder een middenpunt tonen	chroma of luminantie, met 2 hues

Kleurstaal voor divergerende data

Green Tech in Malaysia-enquêtegegevens

vraag	antwoord	n
Gebruikt betrouwbaar en repareerbaar	Helemaal mee oneens	4
Gebruikt betrouwbaar en repareerbaar	Oneens	8
Gebruikt betrouwbaar en repareerbaar	Neutraal	37
Gebruikt betrouwbaar en repareerbaar	Eens	52
Gebruikt betrouwbaar en repareerbaar	Helemaal eens	26
...	...	...

¹ Islam et al. (2019) http://dx.doi.org/10.17632/wggvryfhsk.1

Voorbeeld divergerend palet

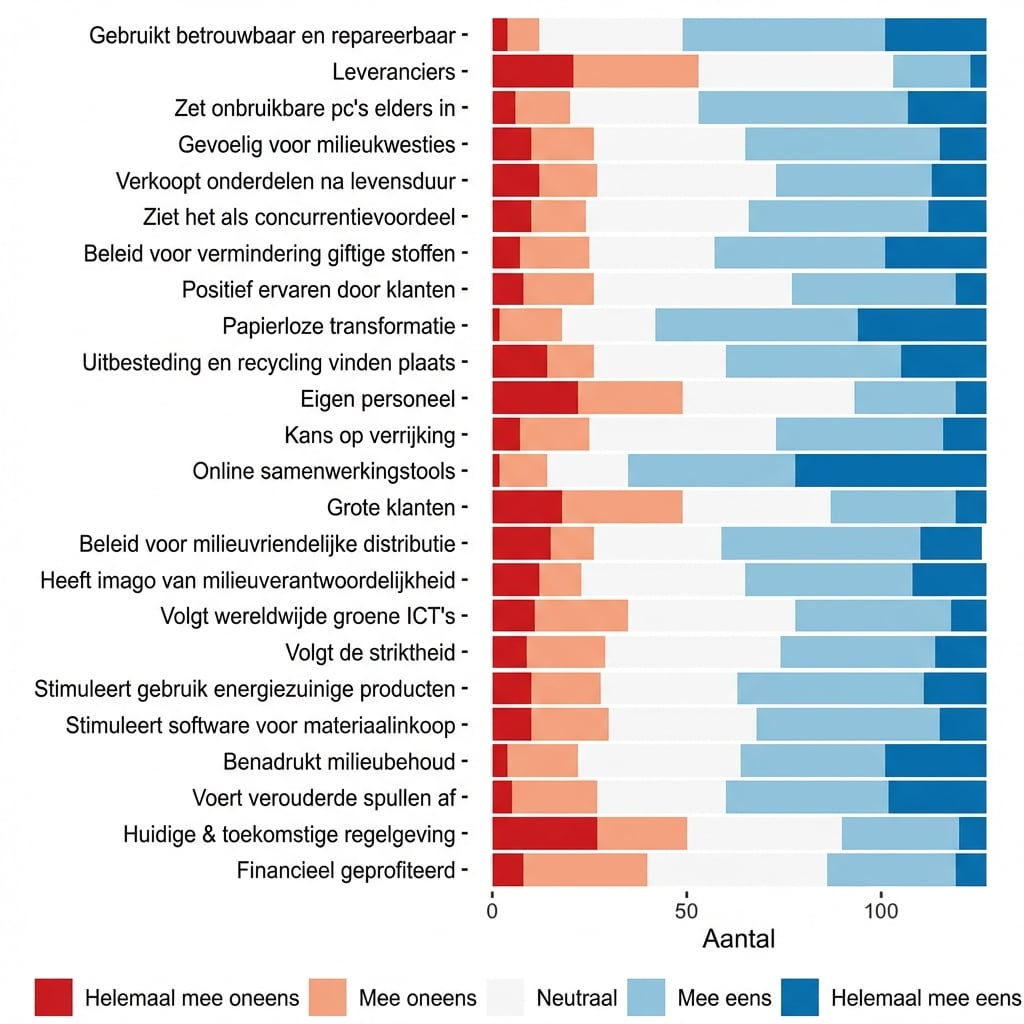

Likert-staafdiagram van enquête

Laten we oefenen!
