De kunst van datavisualisatie

Gegevens visualiseren in Excel

Agata Bak-Geerinck

Senior Data Analyst, Telenet

Less is more

Witruimte

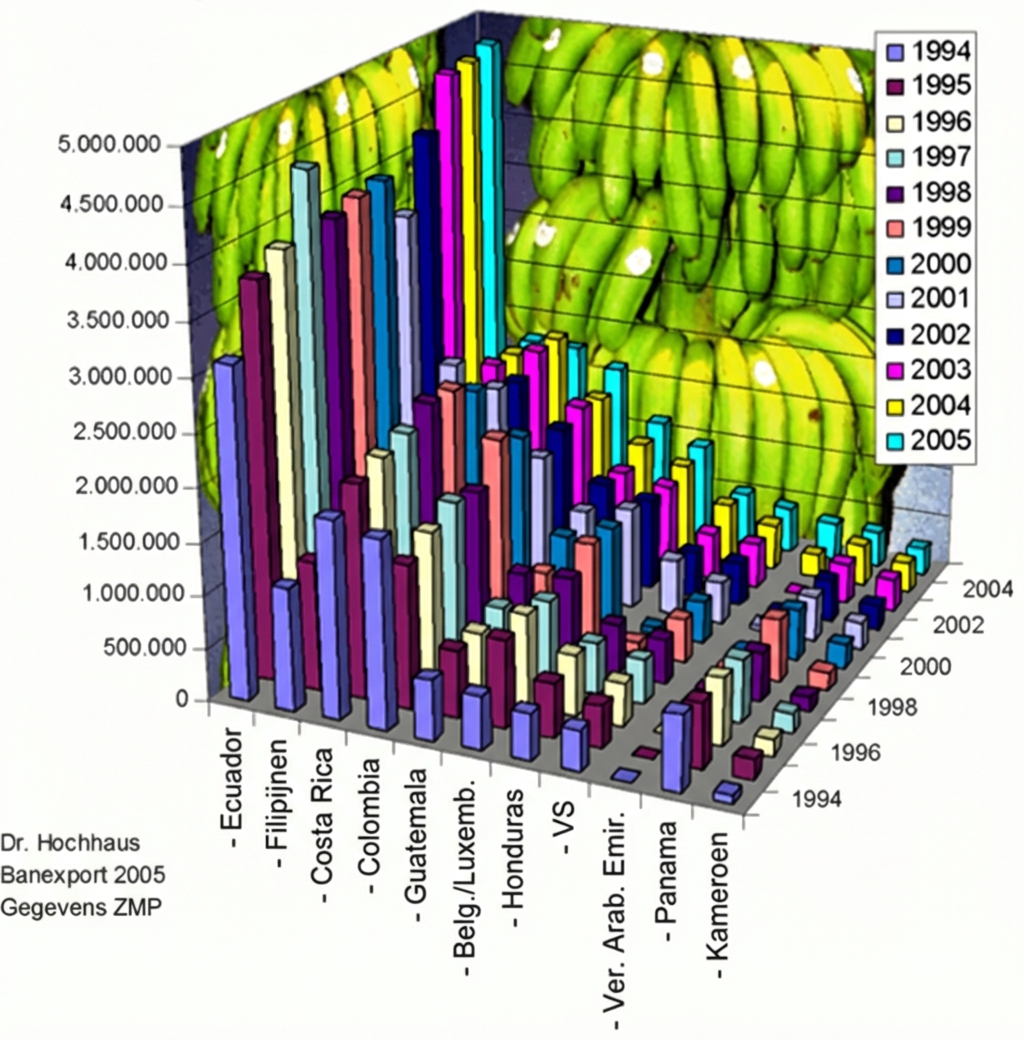

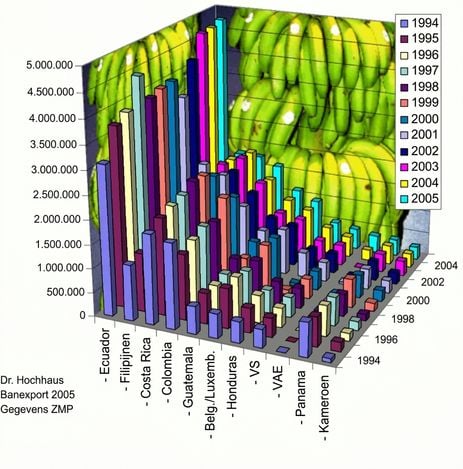

Bananenexport 1994-2005, versie 1

Een voorbeeld van een erg slechte grafiek over bananenexport tussen 1994 en 2005

Witruimte

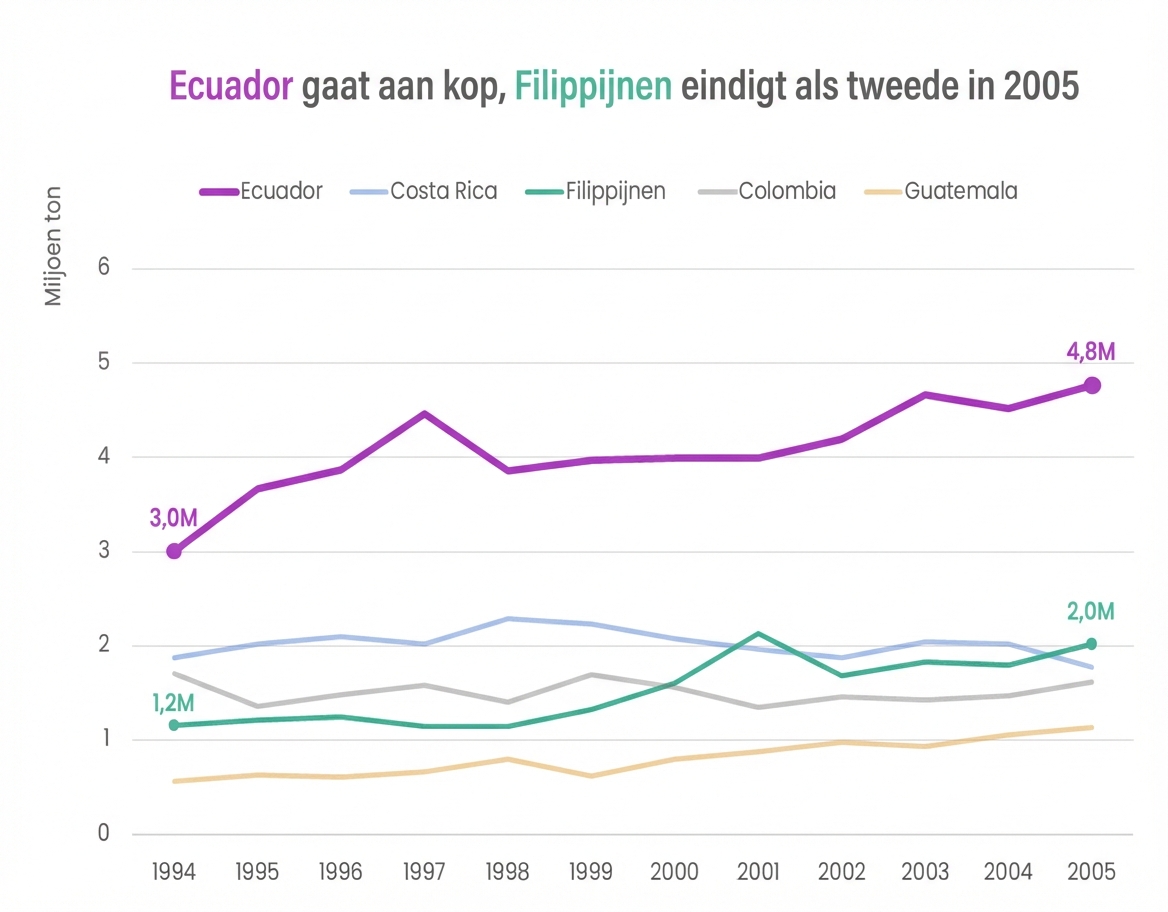

Bananenexport 1994-2005, versie 2

Verbeterde versie van dezelfde grafiek

Gegevens visualiseren in Excel

Twee of drie dimensies?

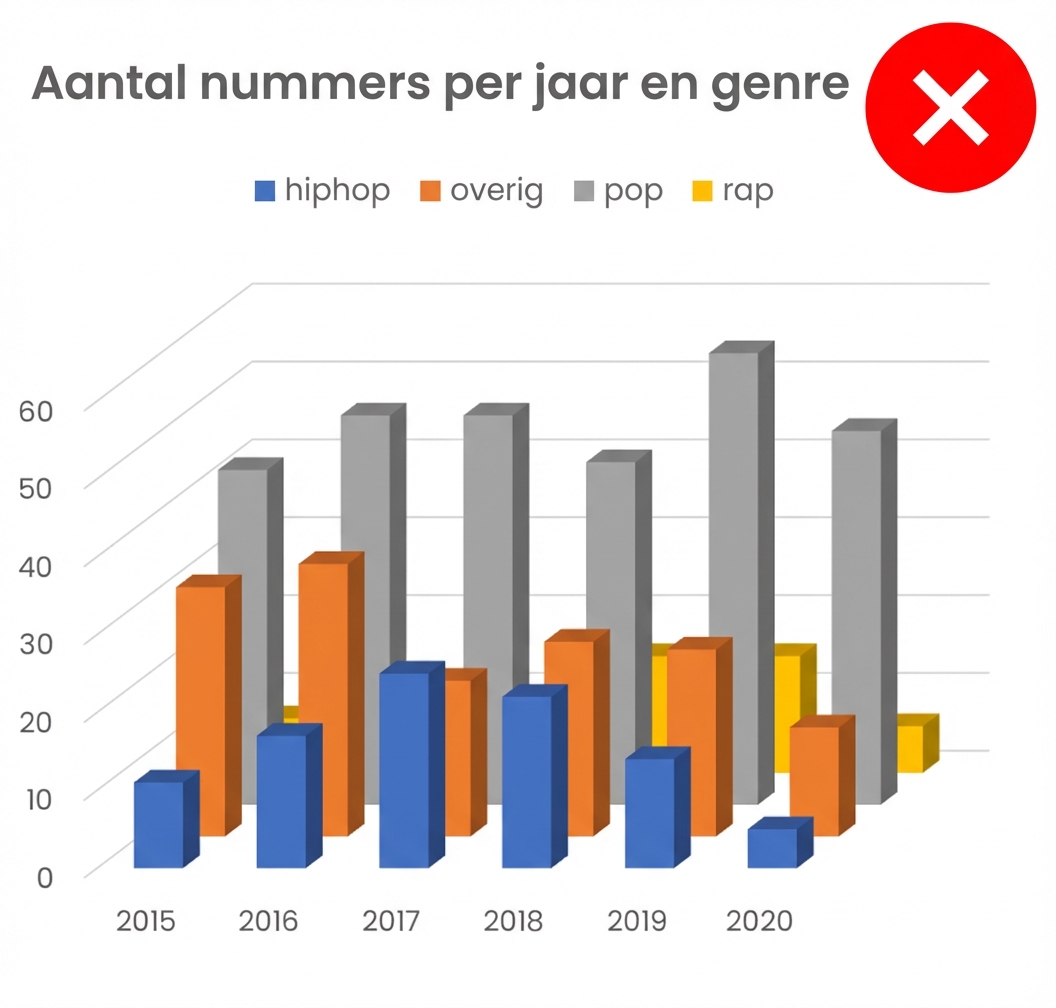

Een voorbeeld van een 3D-grafiek

  • Moeilijk om de juiste waarden te lezen
  • Perspectief vertekent en verwart het oog

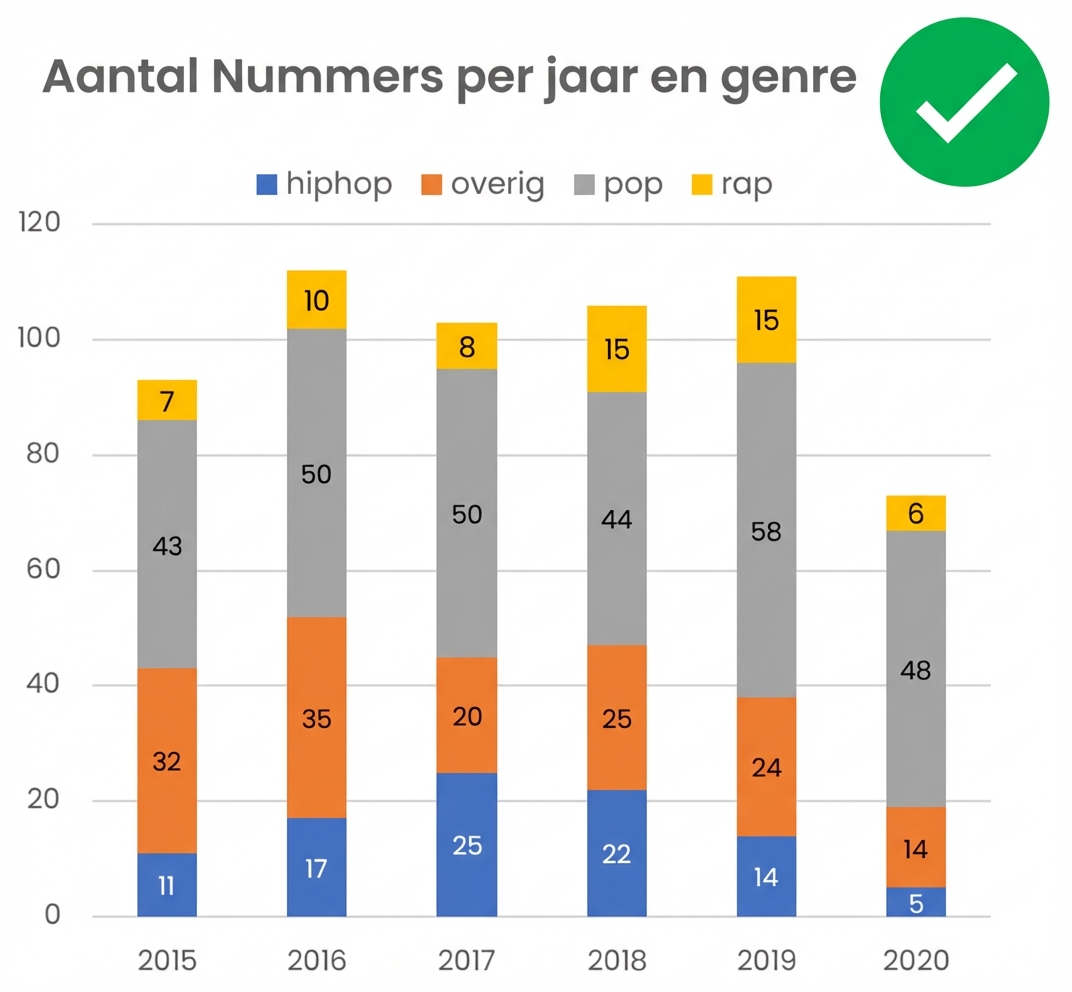

Een voorbeeld van een 2D-grafiek

  • Makkelijk te interpreteren
  • Veelzijdig en zonder afleiding
Gegevens visualiseren in Excel

Labels, legenda's en titels

Witruimte

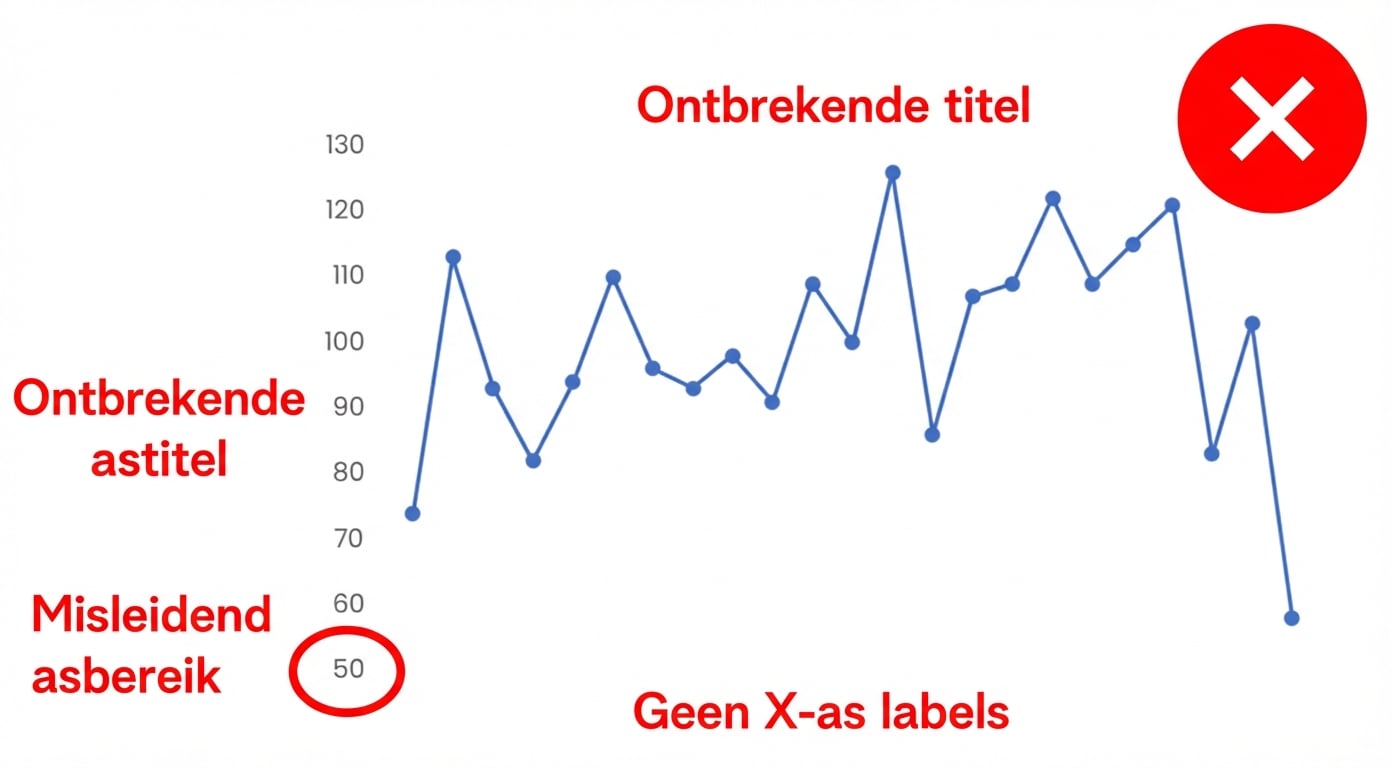

Een voorbeeld van een grafiek zonder asnamen, legenda, datalabels of duidelijke titel

Witruimte

  • Niet zelfverklarend
  • As begint niet op 0 en is misleidend

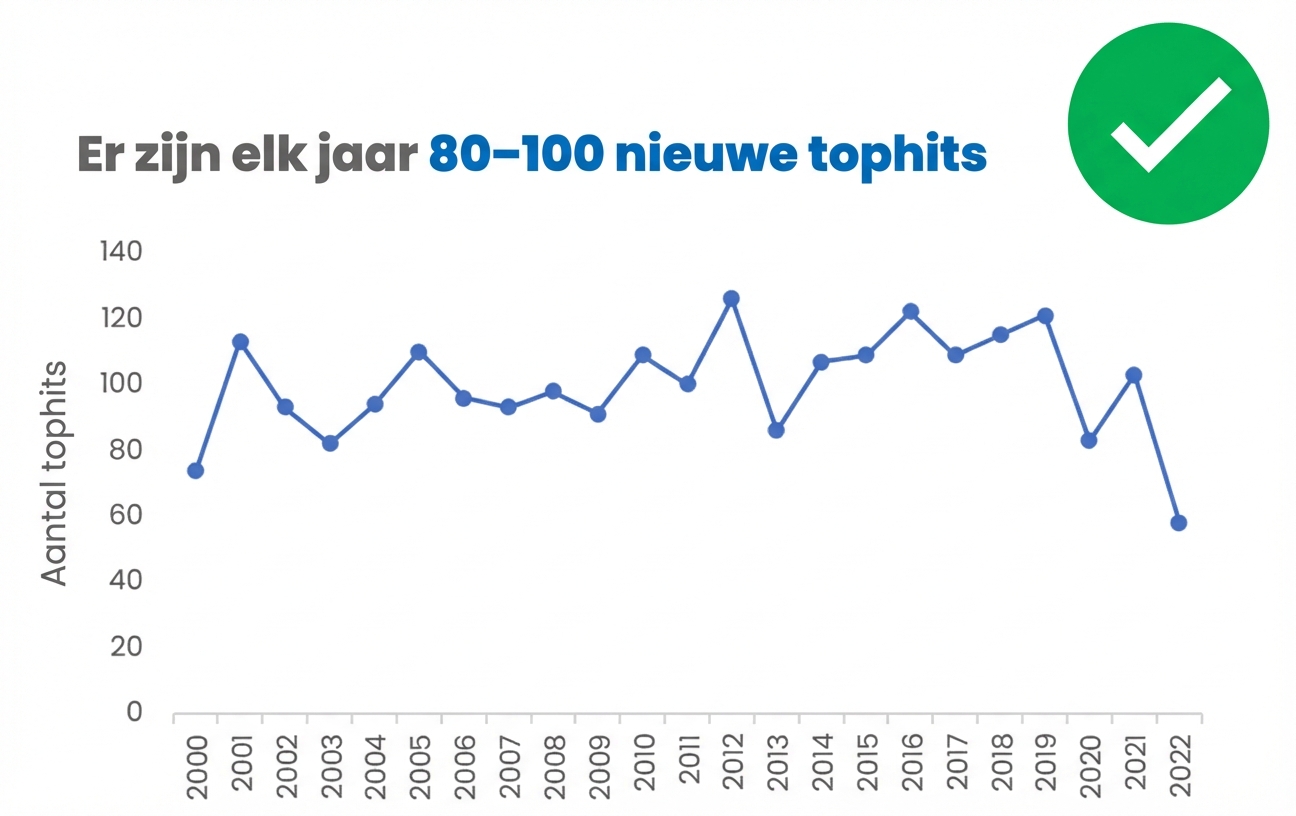

Een voorbeeld van een grafiek met asnamen en een duidelijke titel

  • Duidelijke assen, labels en informatieve titel
  • Y-as die bij 0 start is best practice
Gegevens visualiseren in Excel

Kleur: bondgenoot of vijand?

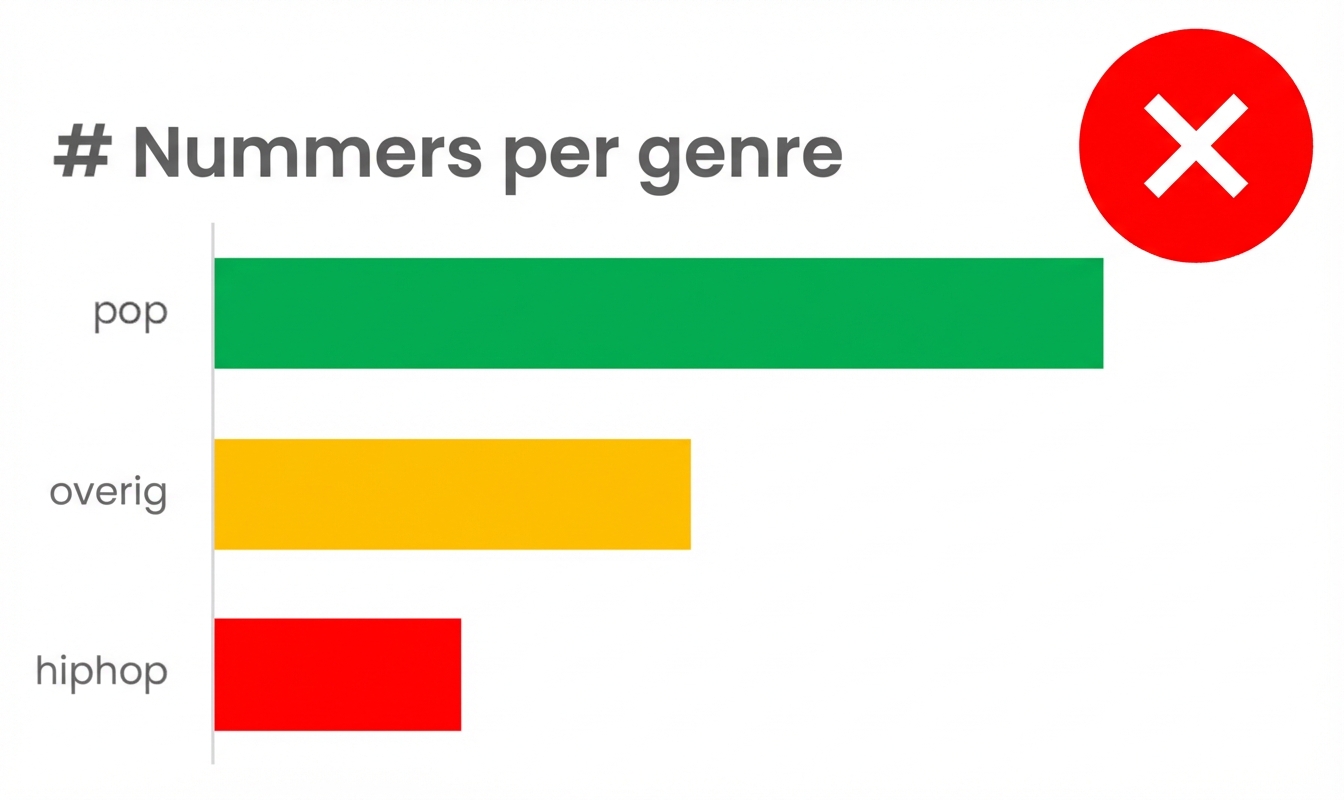

Een voorbeeld van een staafdiagram waarbij elke staaf een andere kleur heeft

  • 'Regenboog'-grafieken: kleuren voegen niets toe
  • Vermijd rood/oranje/groen in categorische legenda's

Een voorbeeld van correct kleurgebruik

  • Gebruik kleur om een datapunt te accentueren
  • Herhaling van de kleur in de titel versterkt de boodschap
Gegevens visualiseren in Excel

De Grote Grafiekenschoonmaak - ontrommelen

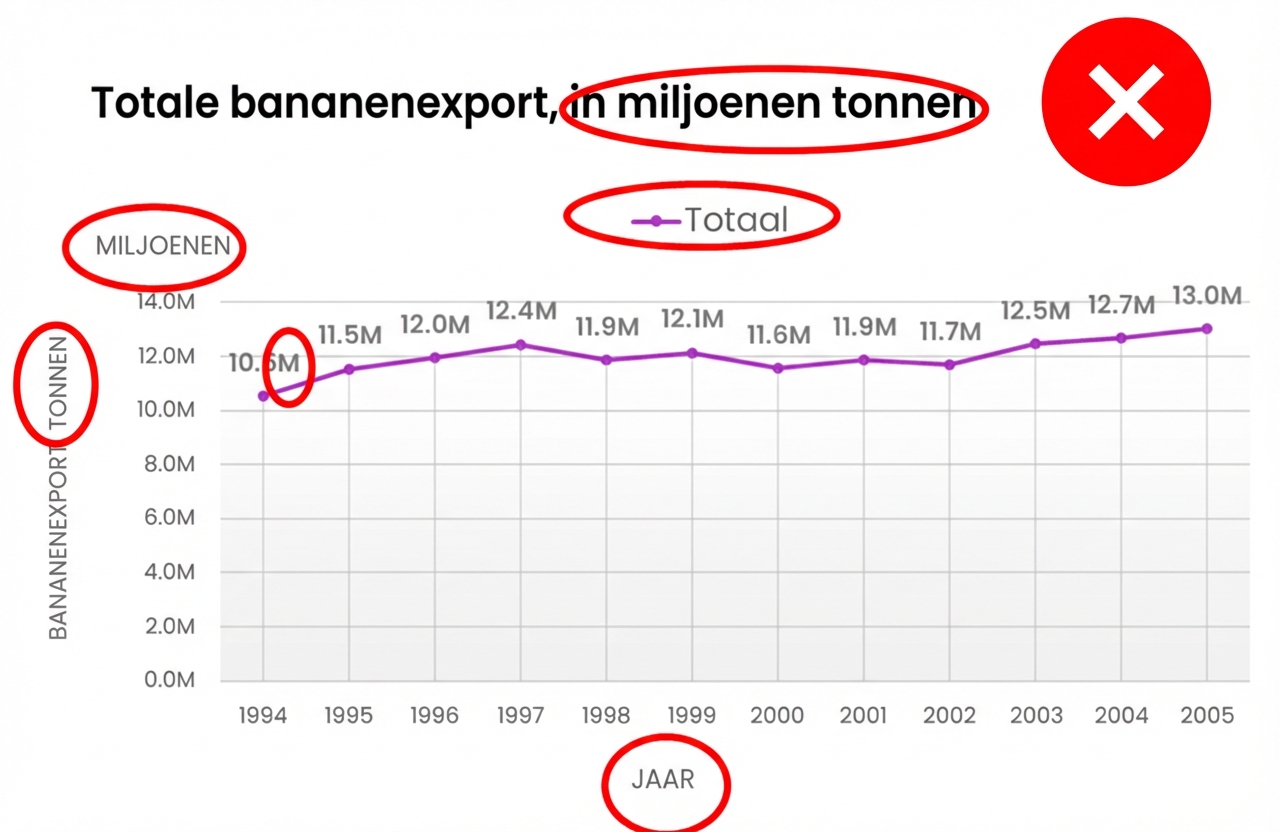

Een voorbeeld van een grafiek met overbodige labels, legenda's en andere onnodige elementen

  • Overbodige assen en grafiektitels
  • Onnodige legenda's

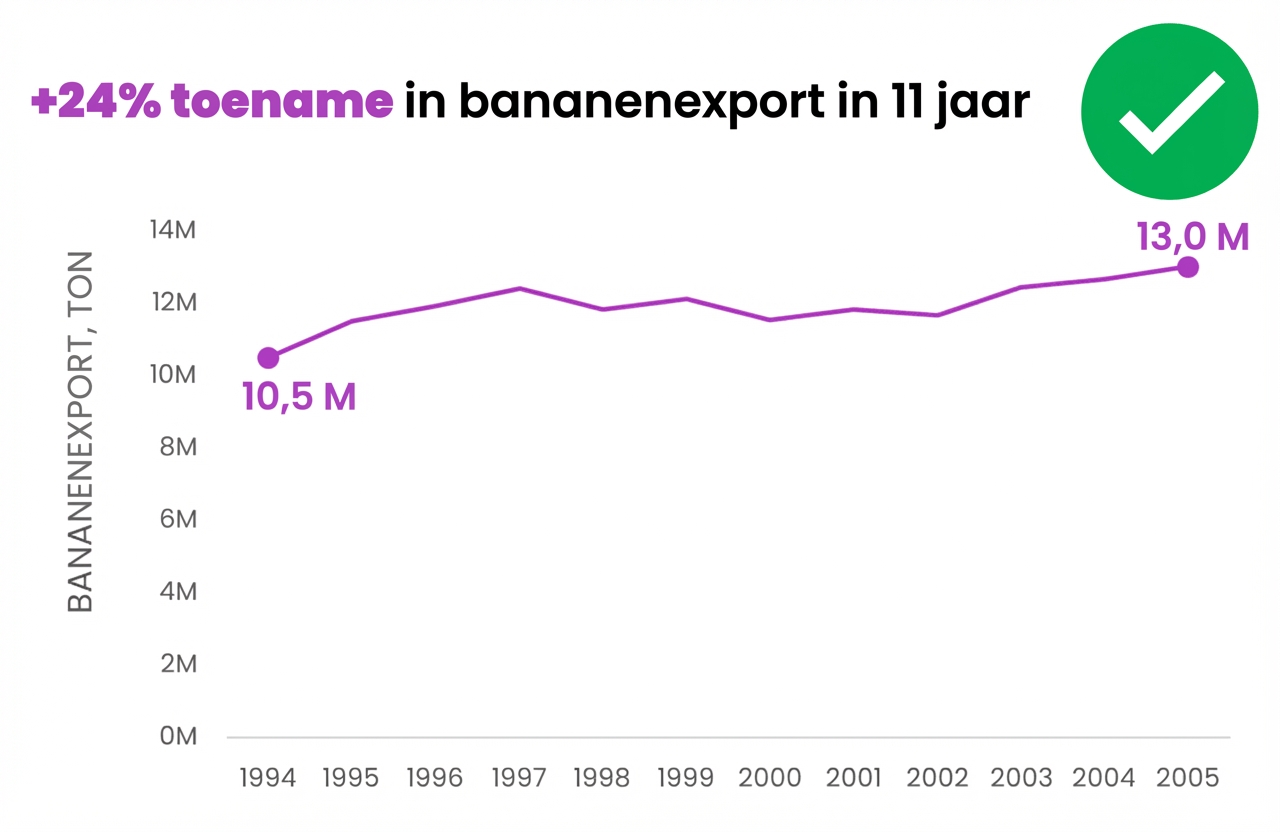

Een voorbeeld van een opgeruimde grafiek zonder overbodige labels, legenda's en andere onnodige elementen

  • Beoordeel elk graafelement
  • 'Less is more'
Gegevens visualiseren in Excel

De kernboodschap als een pro accentueren

Witruimte

Verbeterde versie van de bananenexportgrafiek

Een pictogram dat 'ga' voorstelt - groene cirkel met een wit vinkje

  • Leg de focus op geselecteerde grafiekelementen
  • Gebruik titel en kleur om de hoofdboodschap uit te lichten
  • Gebruik spaarzaam labels om hoofdpunten te markeren
  • Overweeg minder belangrijke punten te vergrijzen of transparanter te maken
Gegevens visualiseren in Excel

De verloren kunst van 'chartology': de juiste grafiek kiezen

Witruimte

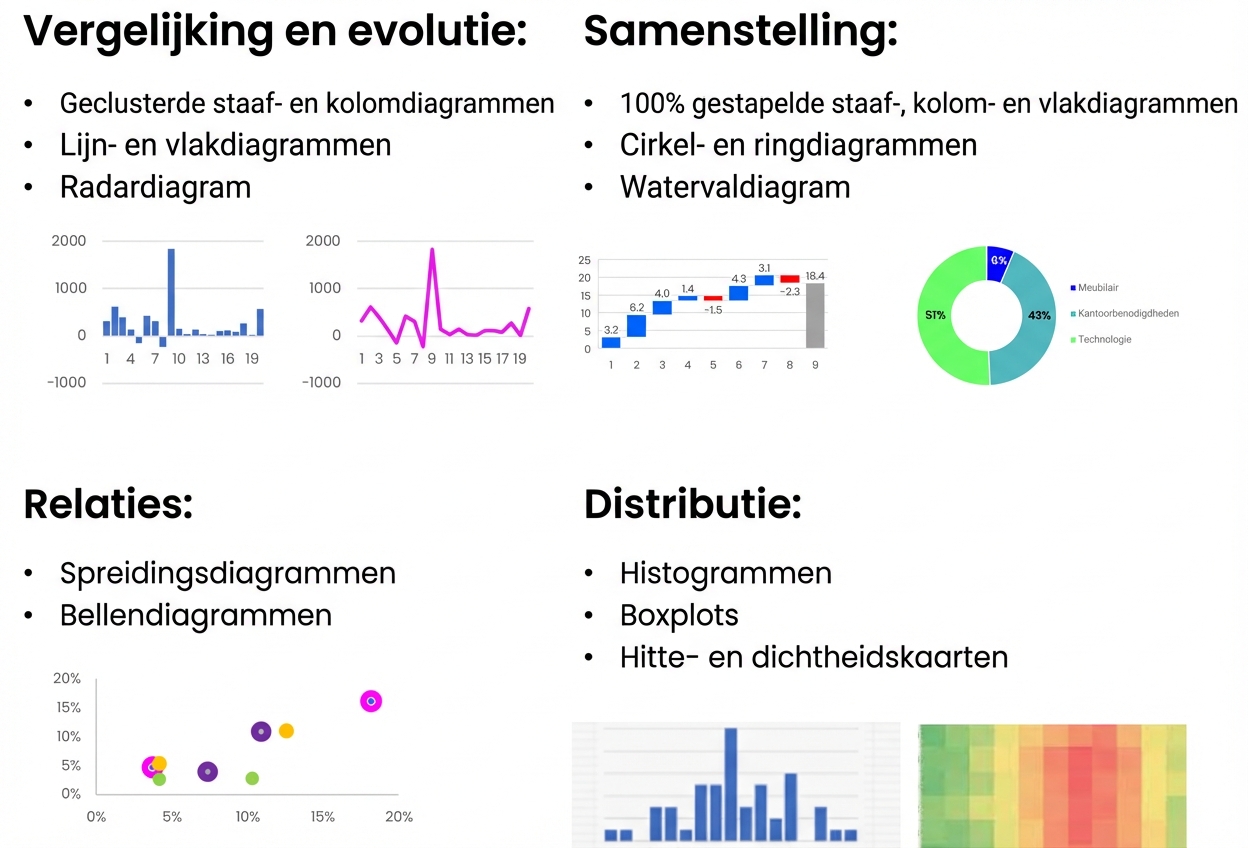

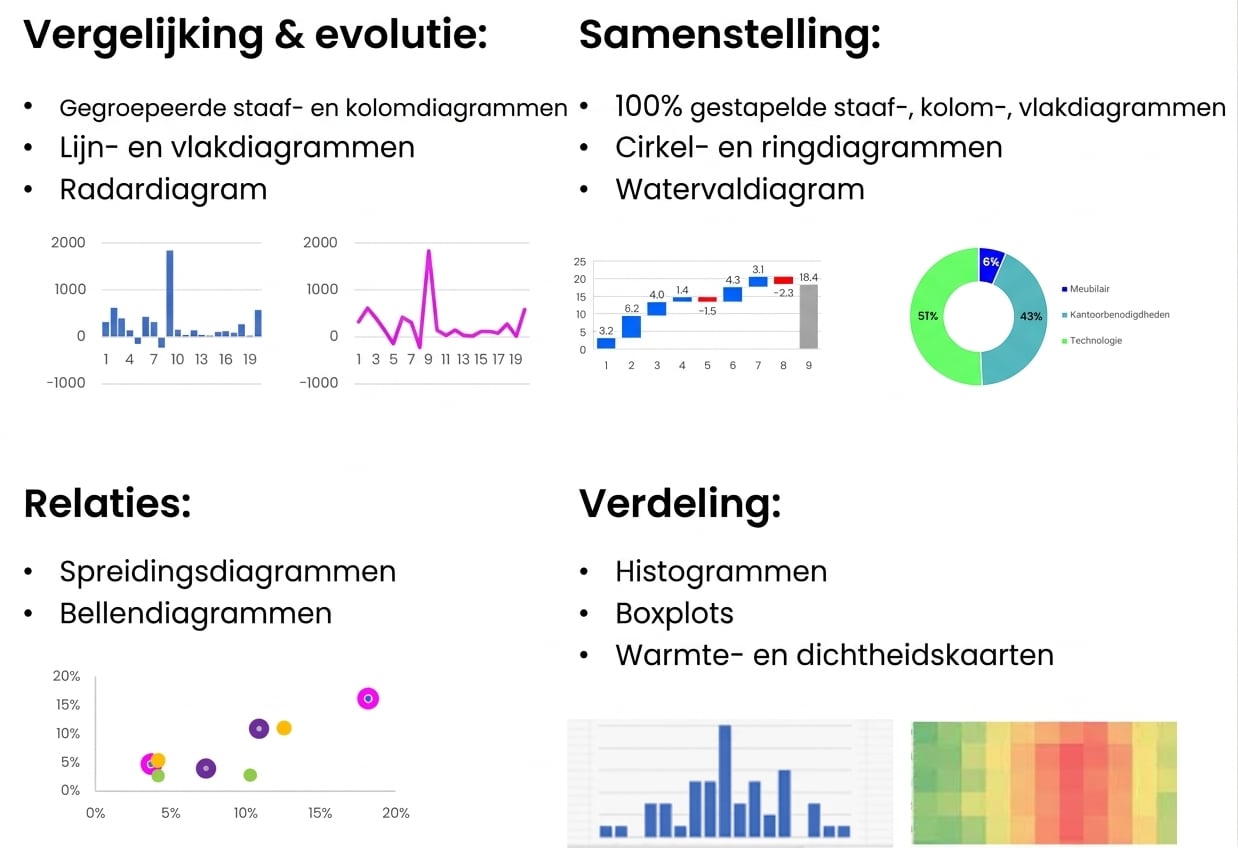

Verschillende grafiektypen en -toepassingen

Een pictogram dat 'ga' voorstelt - groene cirkel met een wit vinkje

  • Elke usecase heeft een (of twee) grafiektypen
  • Experimenteer tot de grafiek goed oogt
  • Overweeg varianten
  • Laat je inspireren:
    • DataCamp data viz cheat sheet
    • Storytelling with Data blog en boek
1 https://www.datacamp.com/cheat-sheet/data-viz-cheat-sheet and https://www.storytellingwithdata.com/
Gegevens visualiseren in Excel

Laten we oefenen!
