Hiërarchieën visualiseren

Unsupervised Learning in Python

Benjamin Wilson

Director of Research at lateral.io

Visualisaties brengen inzichten over

“t-SNE”: maakt een 2D-kaart van een dataset (later)
“Hiërarchische clustering” (deze video)

Een hiërarchie van groepen

Groepen levende wezens kunnen een hiërarchie vormen
Clusters zitten in elkaar genest

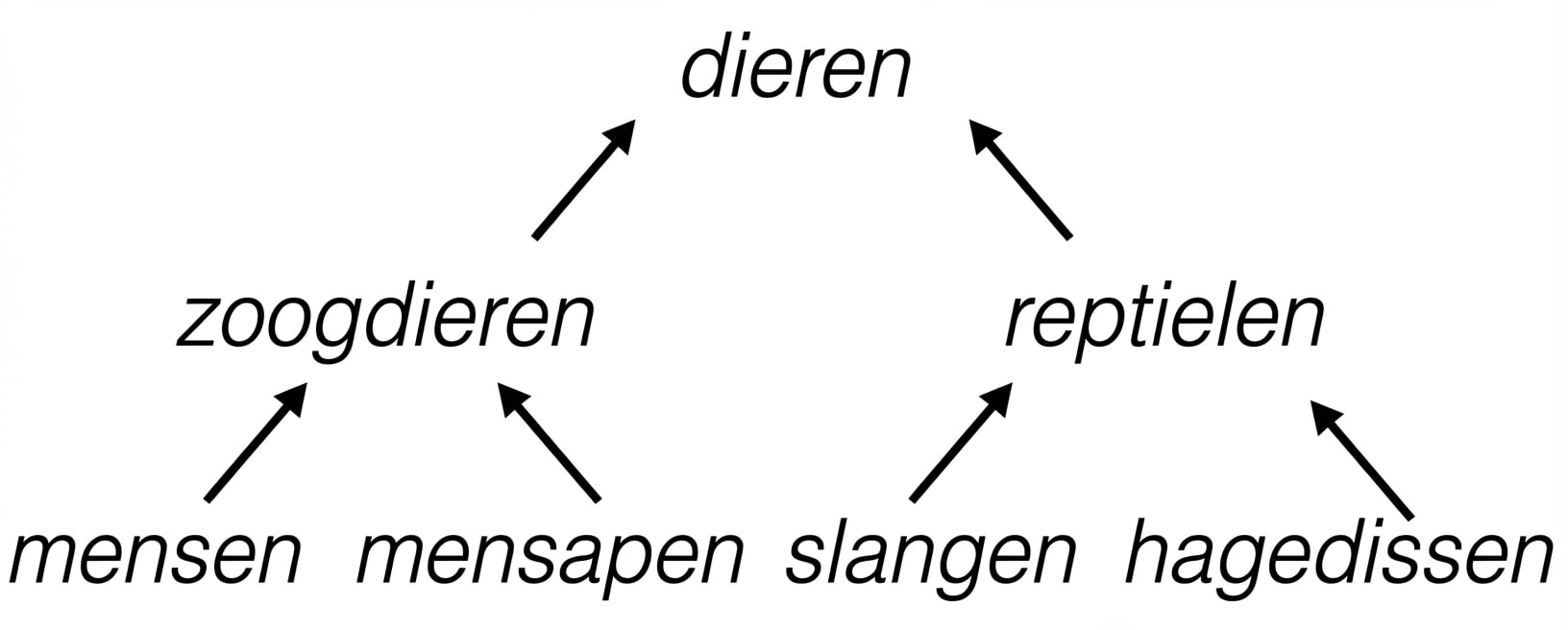

Hiërarchische boom van dieren

Eurovision-scoredataset

Landen gaven punten aan liedjes op het Eurovisie Songfestival 2016
2D-array met scores
Rijen zijn landen, kolommen zijn nummers

Eurovision-data

¹ https://www.eurovision.tv/page/results

Hiërarchische clustering van stemmende landen

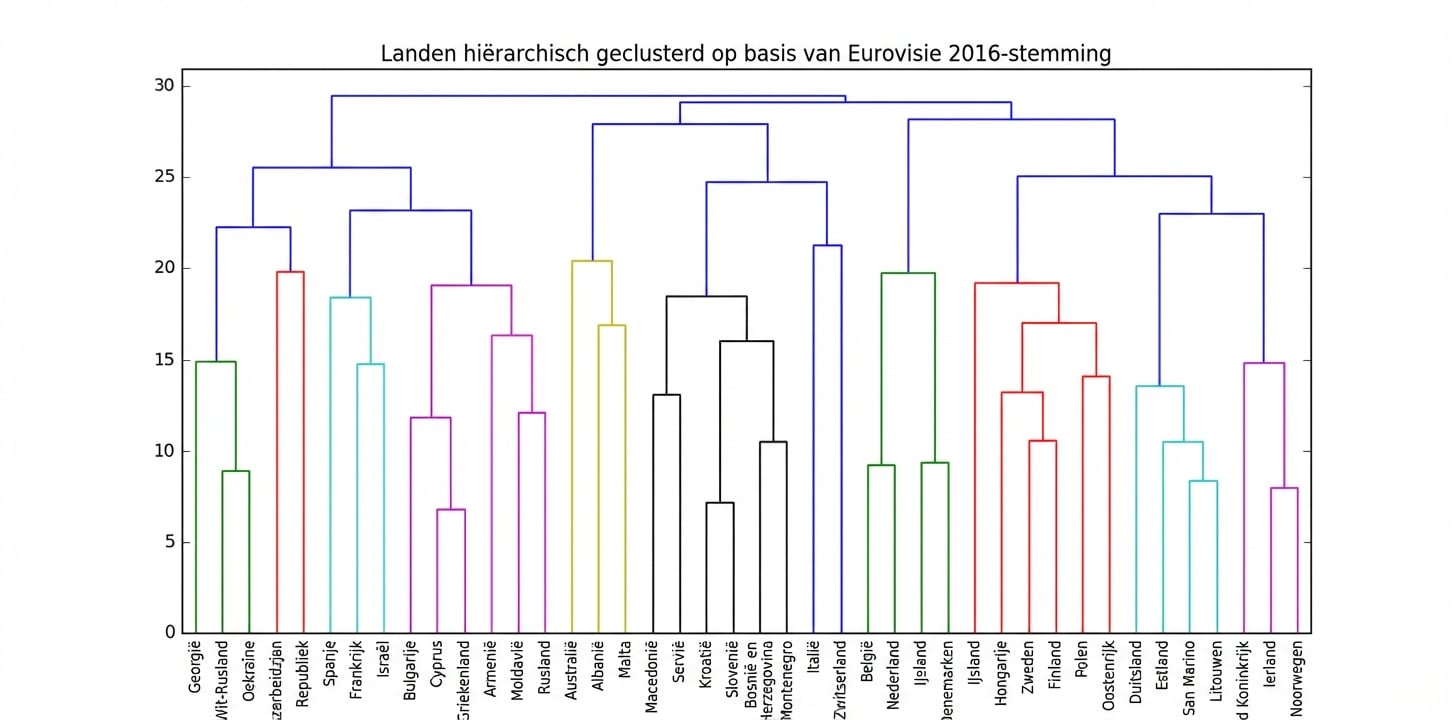

Eurovision hiërarchische clustering

Hiërarchische clustering

Elk land start in een aparte cluster
Telkens worden de twee dichtstbijzijnde clusters samengevoegd
Ga door tot alle landen één cluster vormen
Dit heet “agglomeratieve” hiërarchische clustering

Het dendrogram van een hiërarchische clustering

Lees van onder naar boven
Verticale lijnen zijn clusters

Eurovision hiërarchische clustering

Het dendrogram van een hiërarchische clustering

Lees van onder naar boven
Verticale lijnen zijn clusters

Eén cluster van Eurovision hiërarchische clustering

Dendrogrammen, stap voor stap

Eén cluster van Eurovision hiërarchische clustering

Dendrogrammen, stap voor stap

Eén cluster van Eurovision hiërarchische clustering met Griekenland/Cyprus-cluster gemarkeerd

Dendrogrammen, stap voor stap

Eén cluster van Eurovision hiërarchische clustering met Bulgarije/Griekenland/Cyprus-cluster gemarkeerd

Dendrogrammen, stap voor stap

Eén cluster van Eurovision hiërarchische clustering met Moldavië/Rusland-cluster gemarkeerd

Dendrogrammen, stap voor stap

Eén cluster van Eurovision hiërarchische clustering met Moldavië/Rusland/Armenië-cluster gemarkeerd

Dendrogrammen, stap voor stap

Samenvoegen van Griekenland/Cyprus/Bulgarije-cluster met Moldavië/Rusland?Armenië

Dendrogrammen, stap voor stap

Eurovision hiërarchische clustering

Hiërarchische clustering met SciPy

Gegeven samples (de array met scores) en country_names

import matplotlib.pyplot as plt
from scipy.cluster.hierarchy import linkage, dendrogram

mergings = linkage(samples, method='complete')

dendrogram(mergings,
           labels=country_names,
           leaf_rotation=90,
           leaf_font_size=6)
plt.show()

Laten we oefenen!
