Introductie tot decompositiebomen

Trendanalyse in Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Wat is een decompositiebom?

Definitie:

Een methode om een doelvariabele op te splitsen naar meerdere dimensies of variabelen om hun invloed te bepalen.

Use cases:

Ad-hoc verkenning
Oorzaakanalyse
Invloedrijke variabelen vinden

Structuur van een decompositiebom

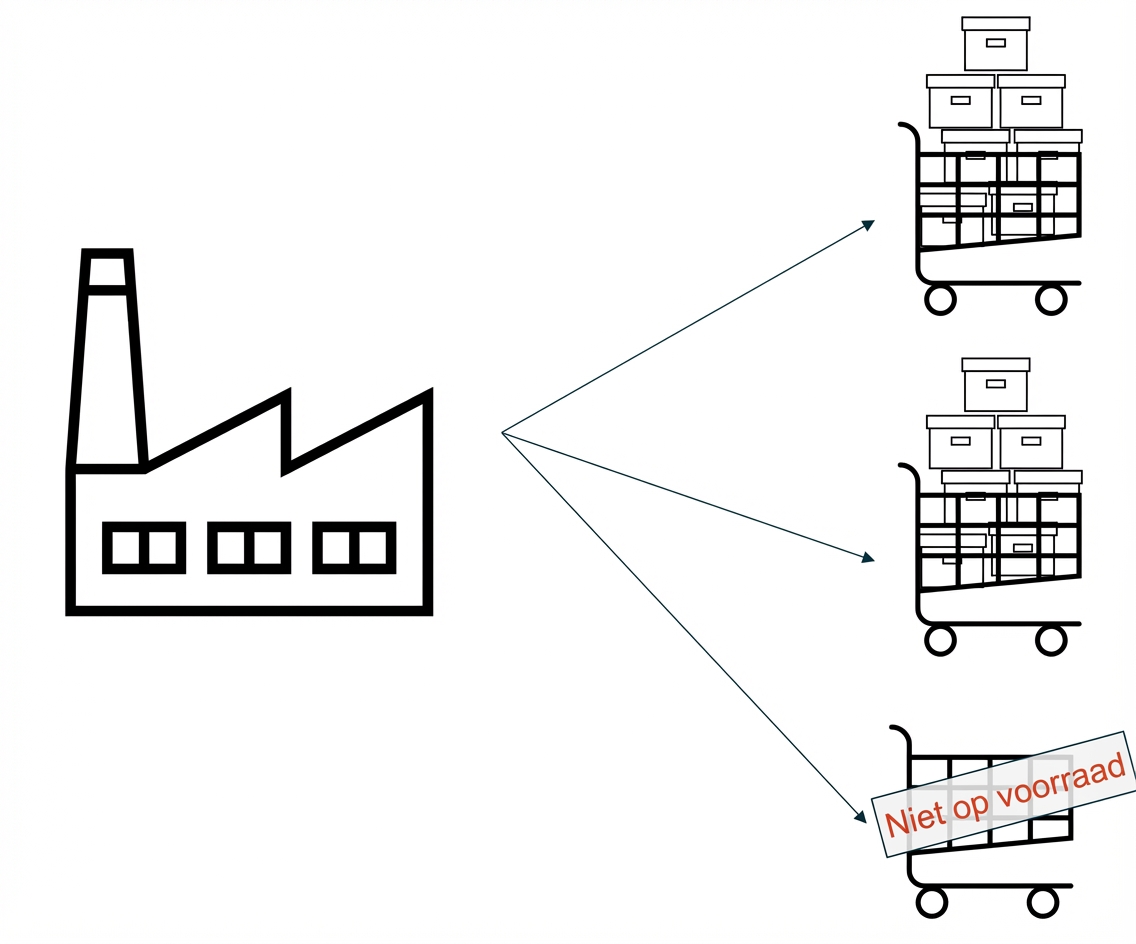

Een fabriek met drie orders, waarvan één leeg is of producten in nalevering zijn.

Structuur van een decompositiebom

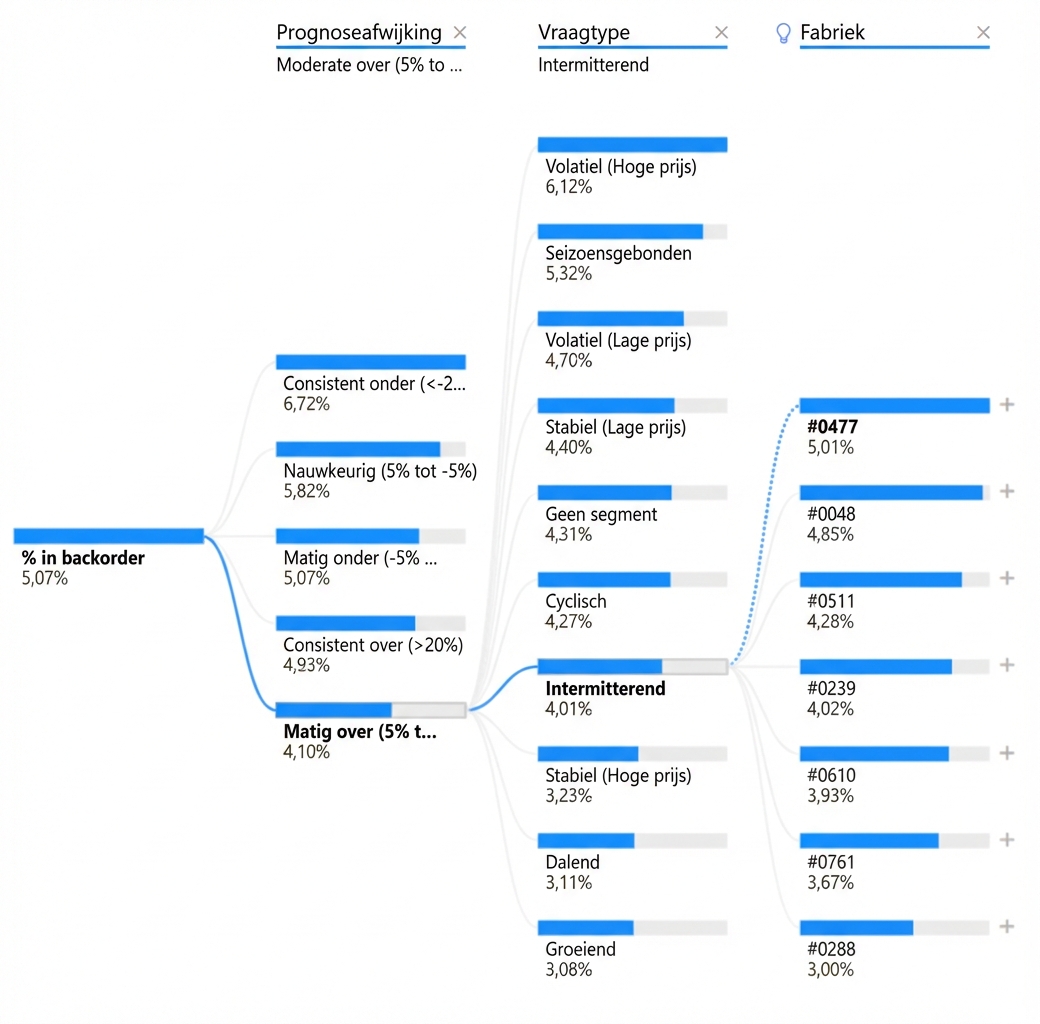

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden.

Structuur van een decompositiebom

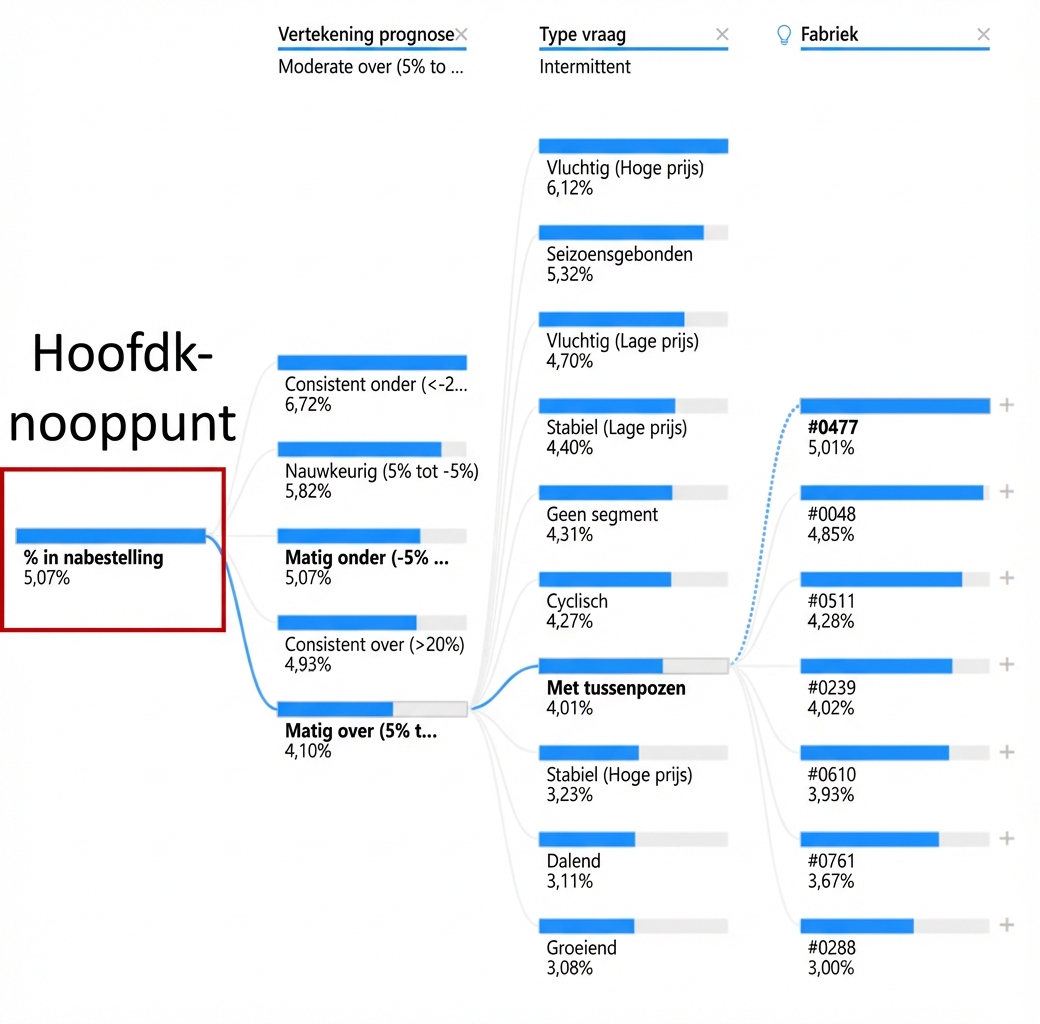

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. De rootnode, helemaal links, is gemarkeerd.

Structuur van een decompositiebom

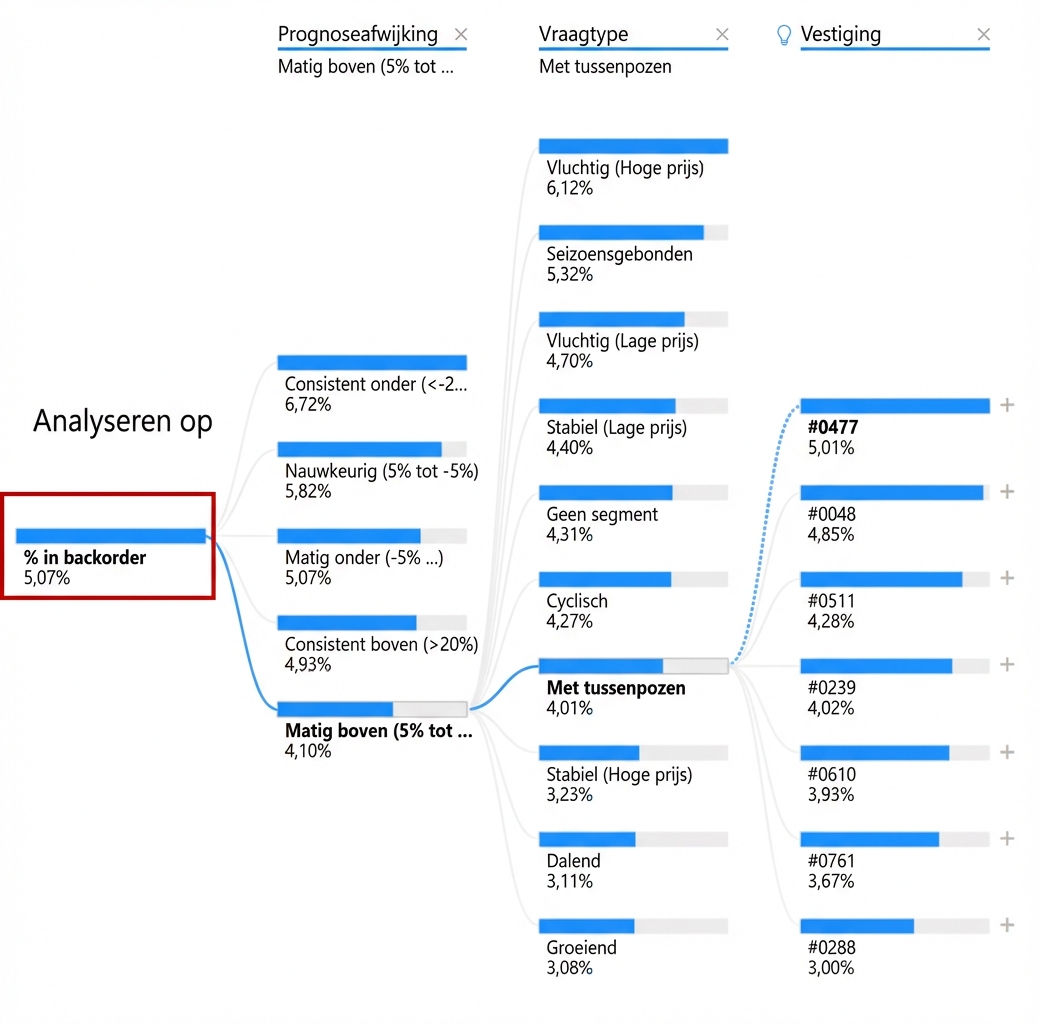

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. De rootnode, helemaal links, is gemarkeerd.

Structuur van een decompositiebom

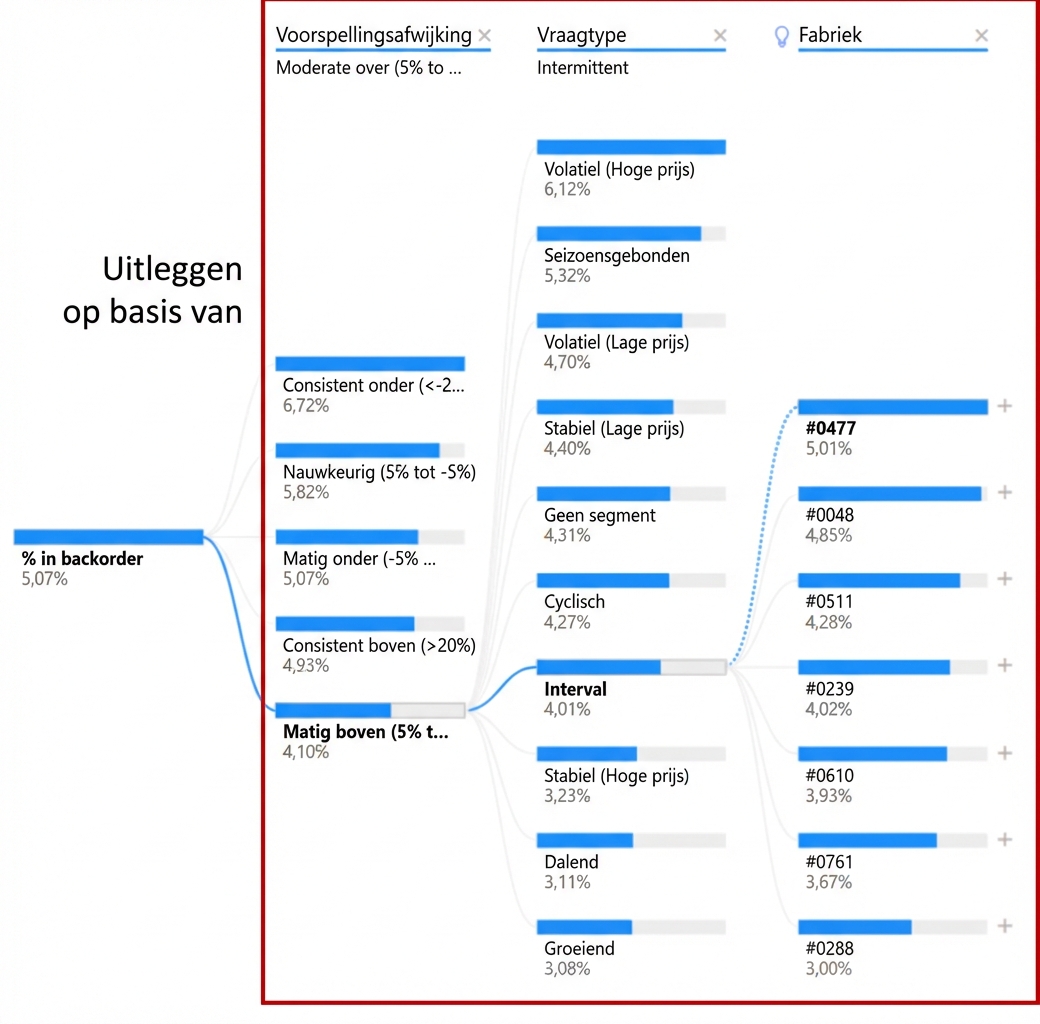

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. De childnodes, of verklarende variabelen, zijn gemarkeerd.

Structuur van een decompositiebom

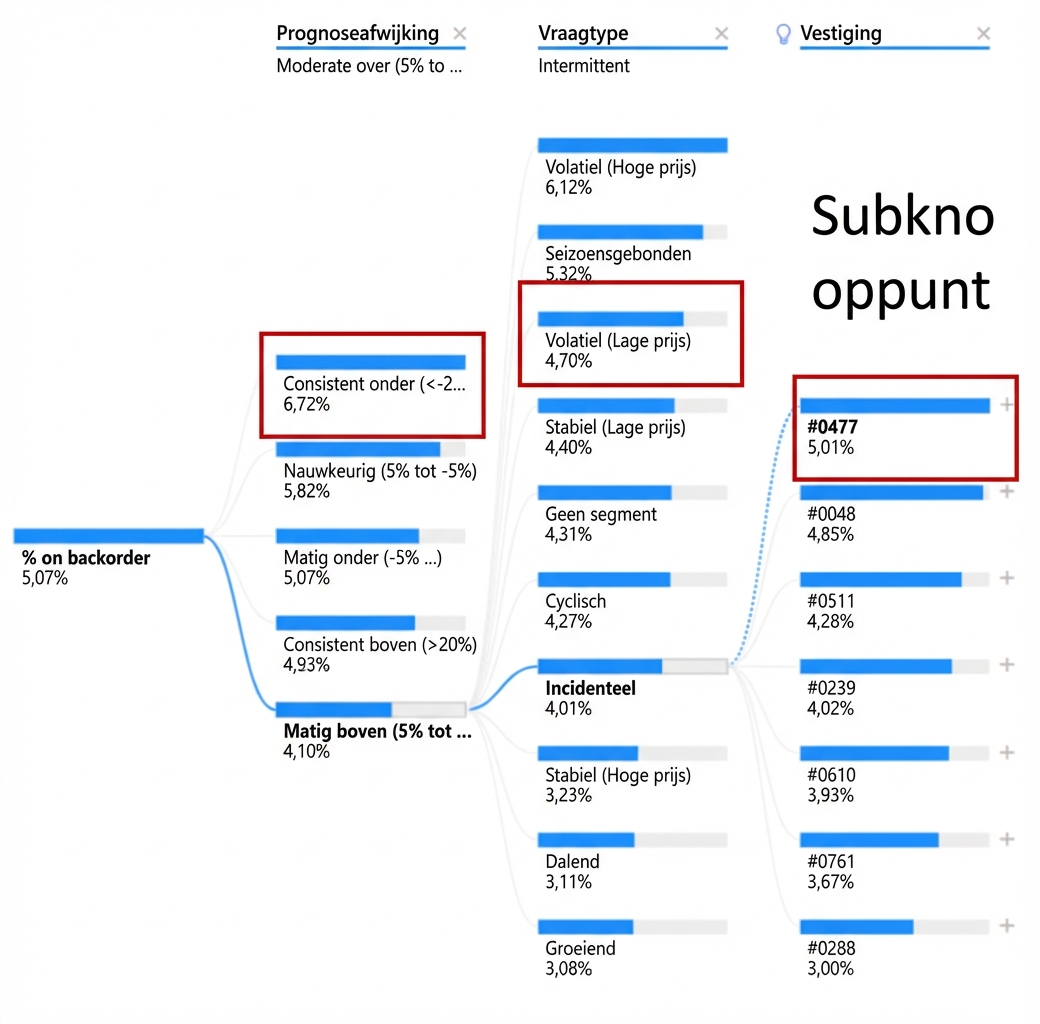

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. Een paar childnodes zijn gemarkeerd.

Structuur van een decompositiebom

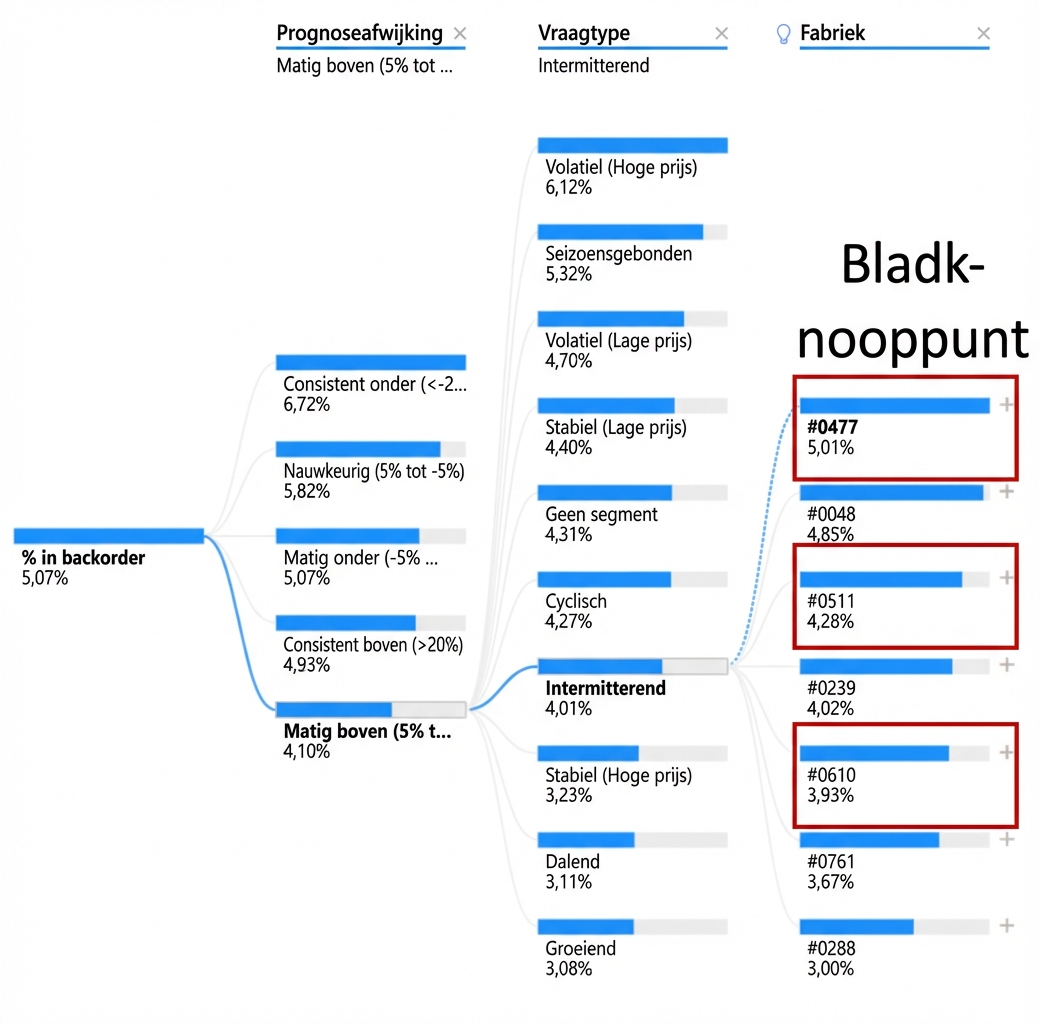

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. De childnodes helemaal rechts, of bladnodes, zijn gemarkeerd.

Structuur van een decompositiebom

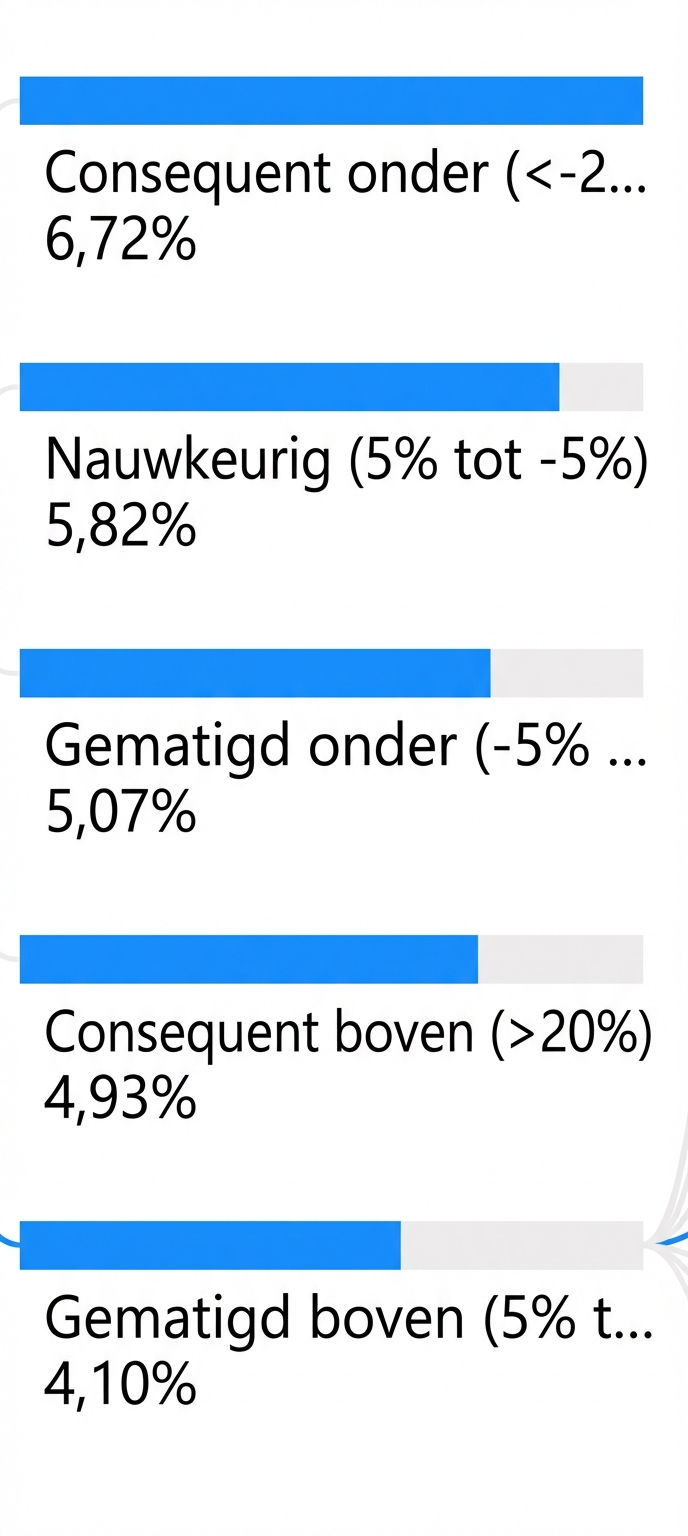

Een decompositiebomvisualisatie uit Power BI. Er wordt ingezoomd op een niveau met childnodes om de blauwe balken en hun vulling te tonen.

Structuur van een decompositiebom

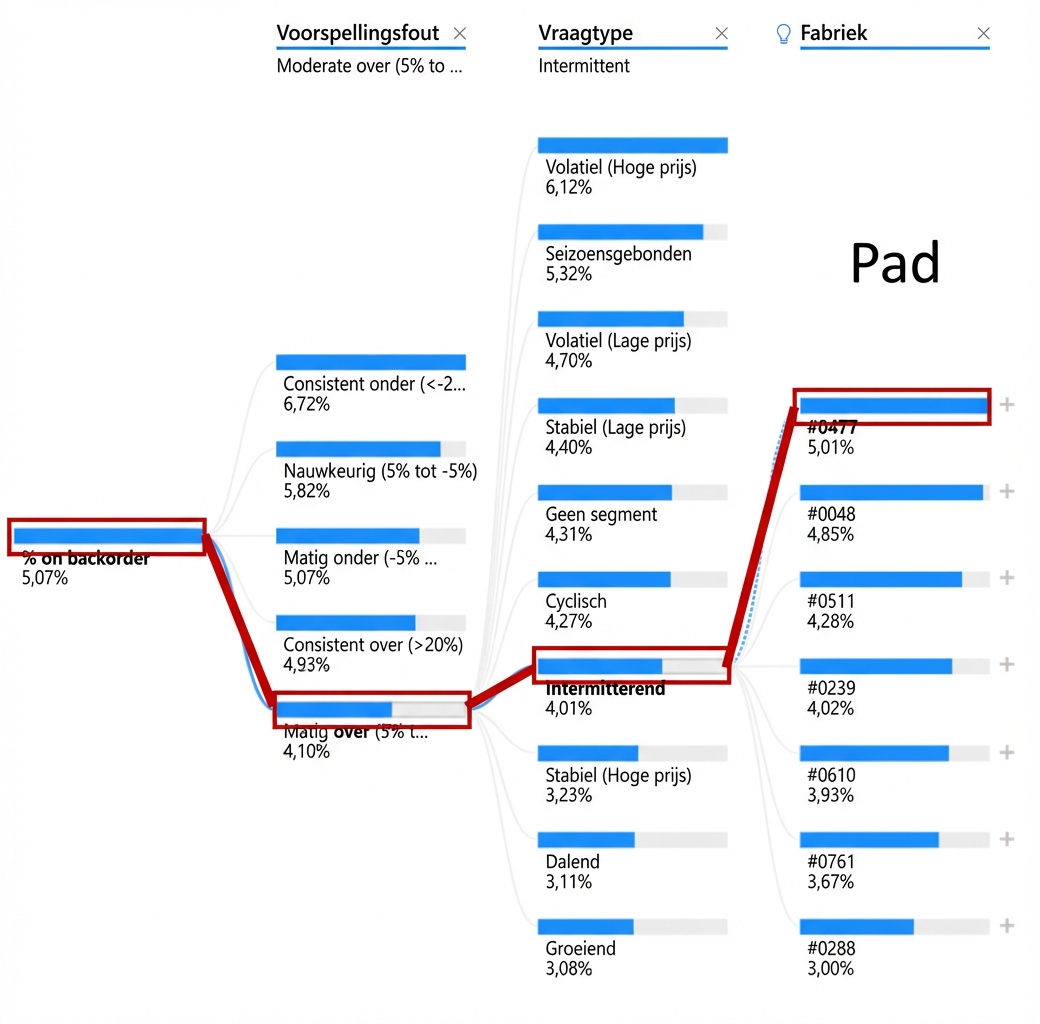

Een decompositiebomvisualisatie uit Power BI. Toont een rootnode en meerdere childnodes met takken, of paden, die ze verbinden. Eén pad is gemarkeerd.

Een decompositiebom lezen

De rootnode van het eerder gemarkeerde pad, met 5,07% van de orders in nalevering.

Vierkantjes binnen een groter vierkant dat de volledige gegevensset voorstelt. Twee kleine vierkantjes zijn blauw ingekleurd voor het percentage orders in nalevering.

Een decompositiebom lezen

Een childnode van het eerste niveau, variabele Forecast Bias, met het bijbehorende percentage orders in nalevering.

Een subset van de vorige grotere set vierkantjes als deel van de gegevensset. Twee kleine vierkantjes zijn blauw ingekleurd voor het percentage orders in nalevering voor deze subset.

Een decompositiebom lezen

Een childnode van het tweede niveau, variabele Demand Type, met het bijbehorende percentage orders in nalevering.

Een subset van de vorige subset vierkantjes als kleiner deel van de gegevensset. Twee kleine vierkantjes zijn blauw ingekleurd voor het percentage orders in nalevering voor deze subset.

Een decompositiebom lezen

Een childnode van het laatste niveau, variabele Plant, met het bijbehorende percentage orders in nalevering.

Een subset van de vorige twee subsets vierkantjes als nog kleiner deel van de gegevensset. Drie kleine vierkantjes zijn blauw ingekleurd voor het percentage orders in nalevering voor deze subset.

Laten we oefenen!
