Pengantar decomposition tree

Analisis Tren di Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Apa itu decomposition tree?

Definisi:

Metode untuk menguraikan variabel target menurut beberapa dimensi atau variabel guna mengetahui pengaruhnya.

Use case:

Eksplorasi ad hoc
Analisis akar masalah
Mengidentifikasi variabel berpengaruh

Struktur decomposition tree

Pabrik dengan tiga pesanan, salah satunya kosong, atau produknya dalam backorder.

Struktur decomposition tree

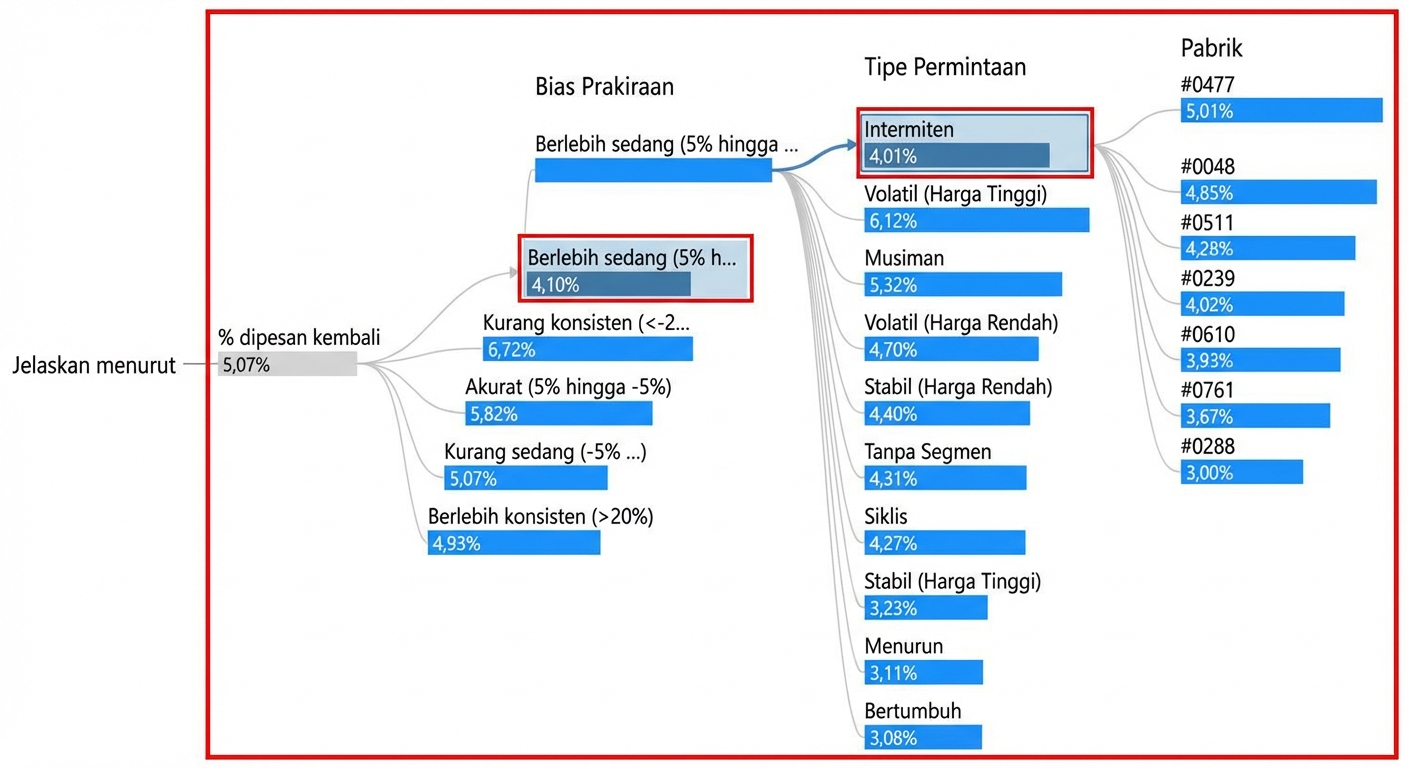

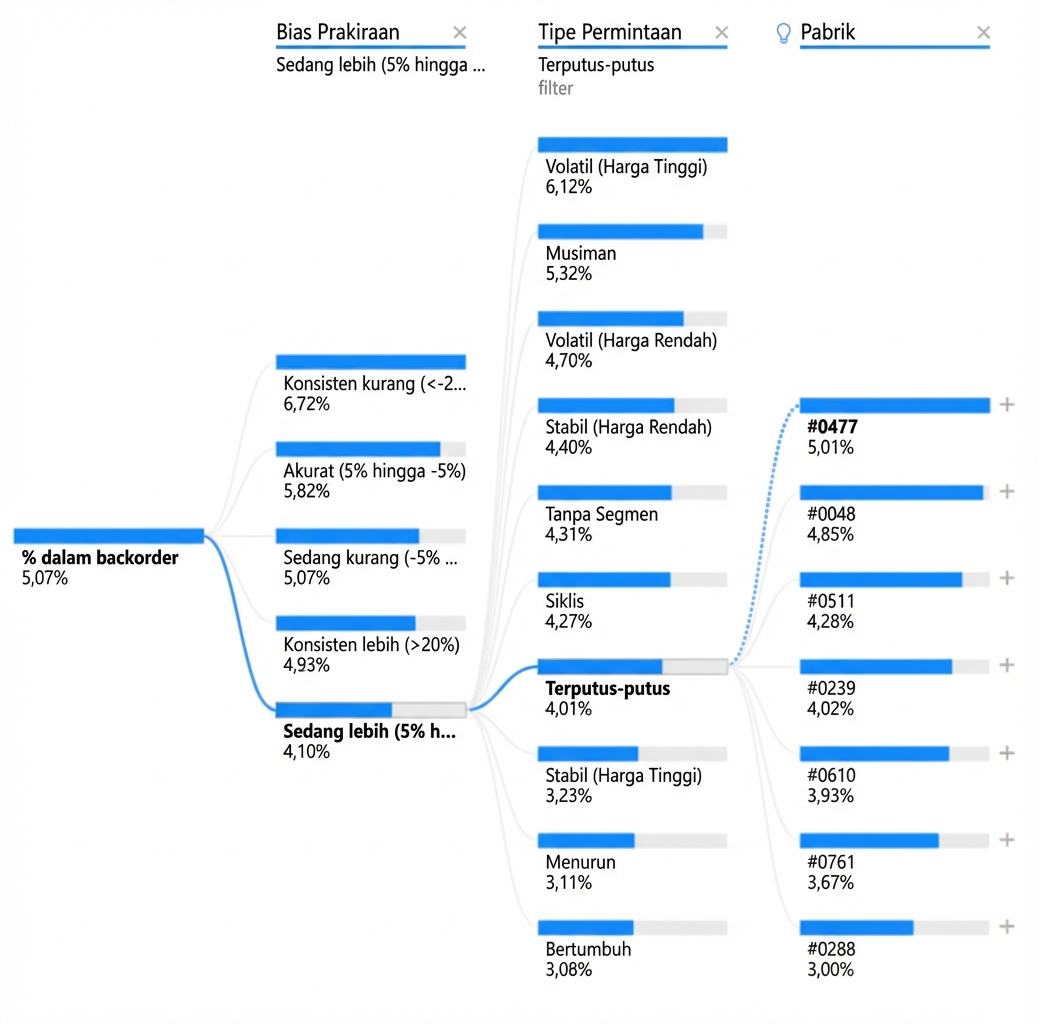

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya.

Struktur decomposition tree

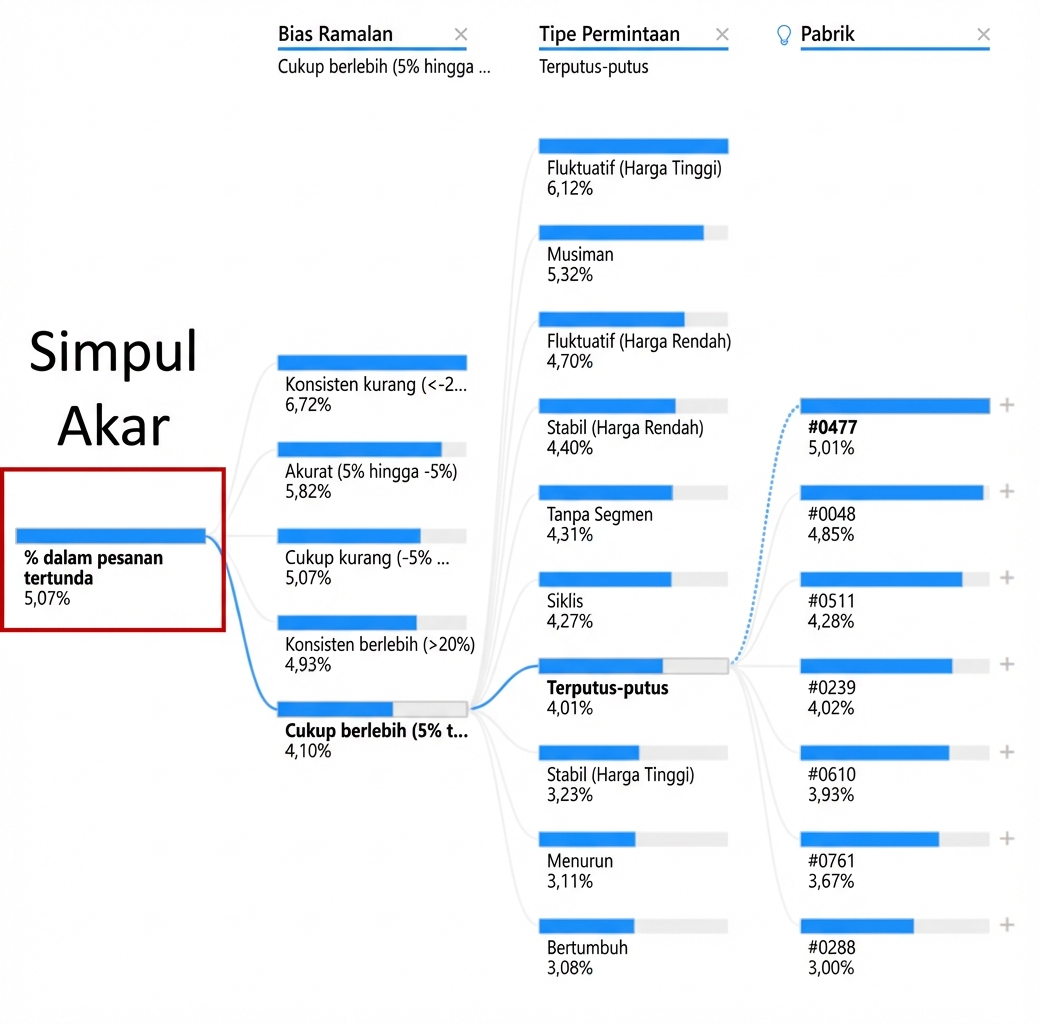

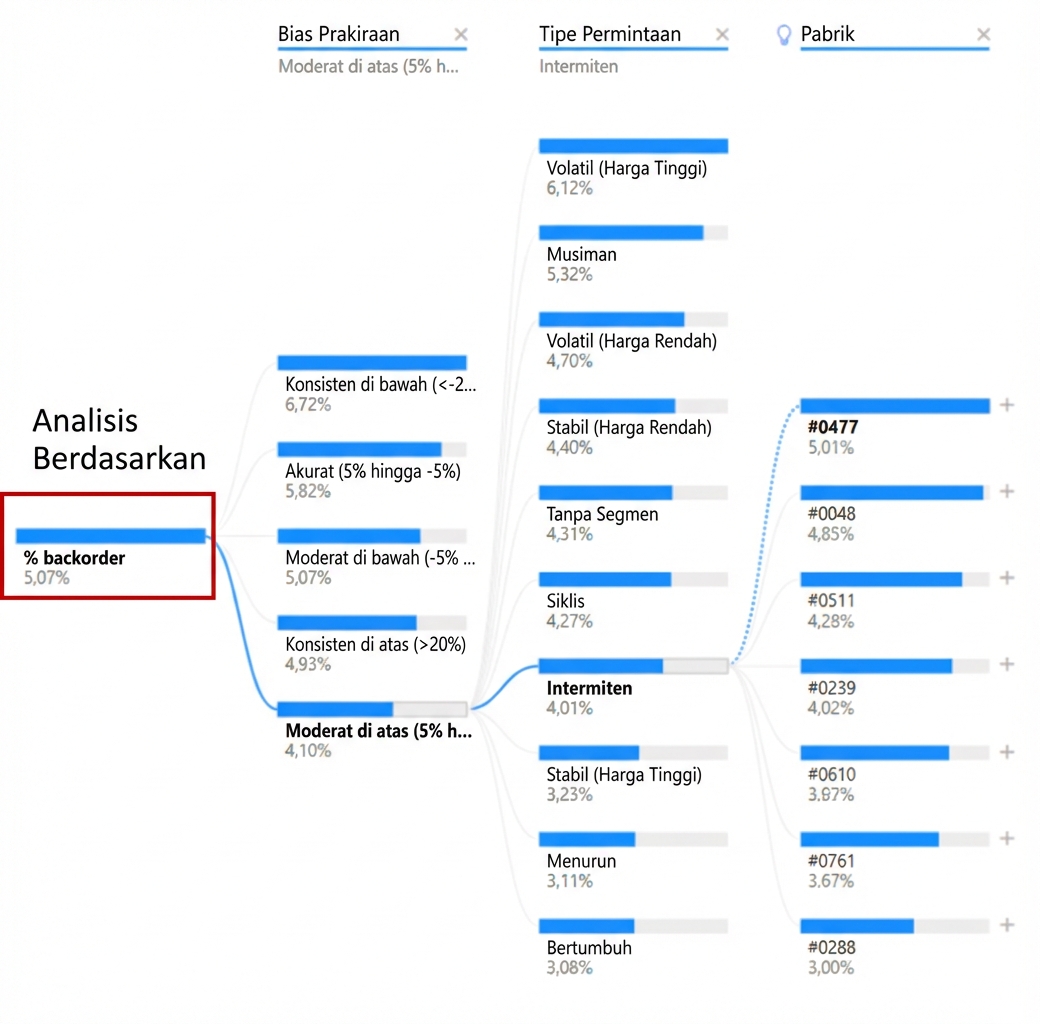

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Node akar di paling kiri disorot.

Struktur decomposition tree

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Node akar di paling kiri disorot.

Struktur decomposition tree

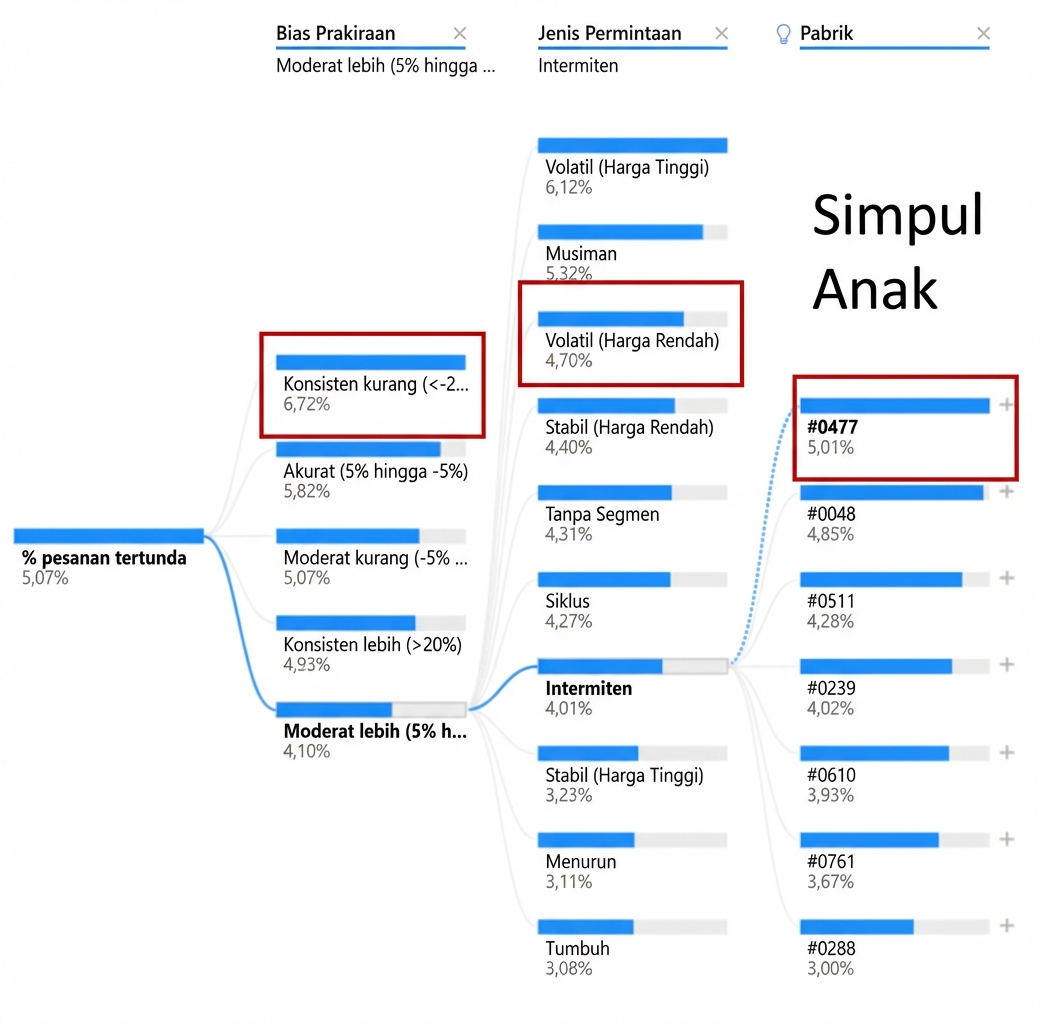

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Node anak, atau variabel penjelas, disorot.

Struktur decomposition tree

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Beberapa node anak disorot.

Struktur decomposition tree

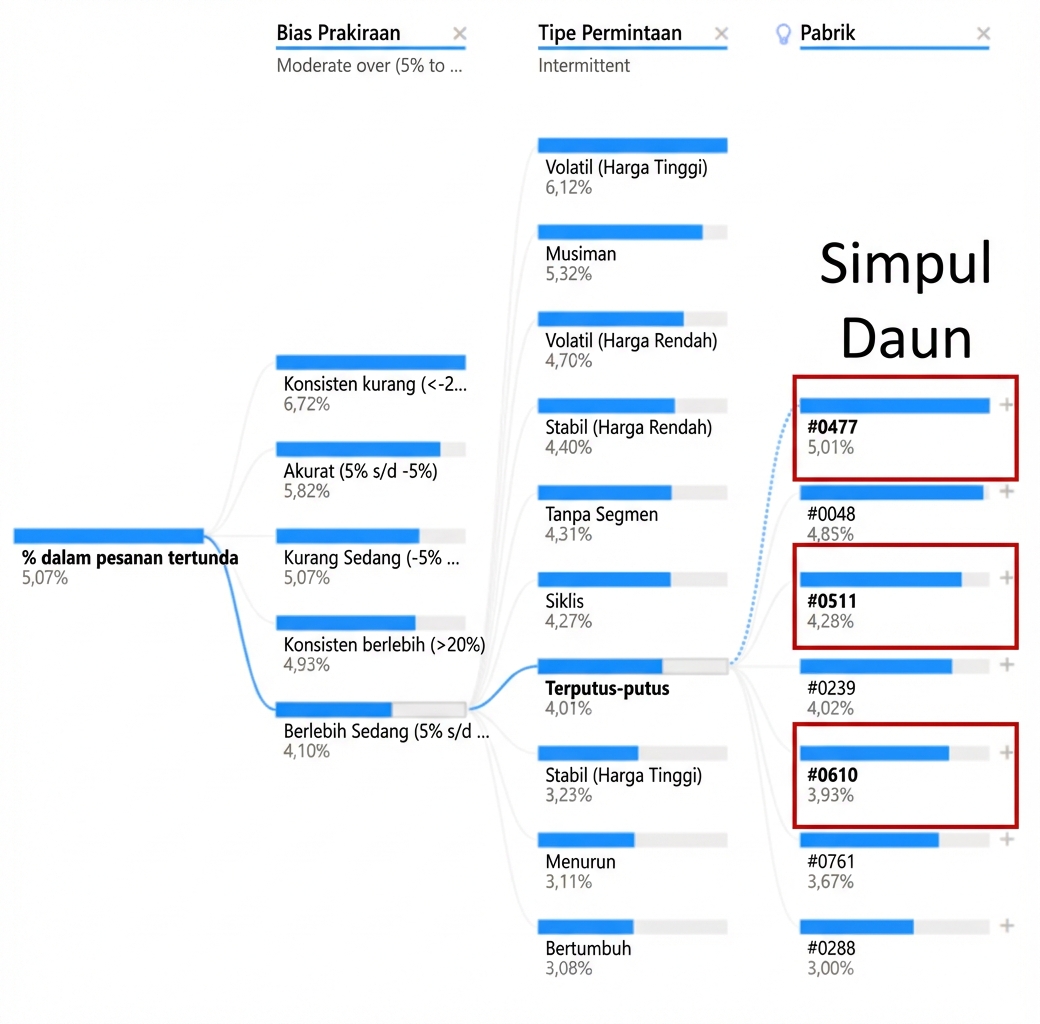

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Node anak di paling kanan, atau leaf node, disorot.

Struktur decomposition tree

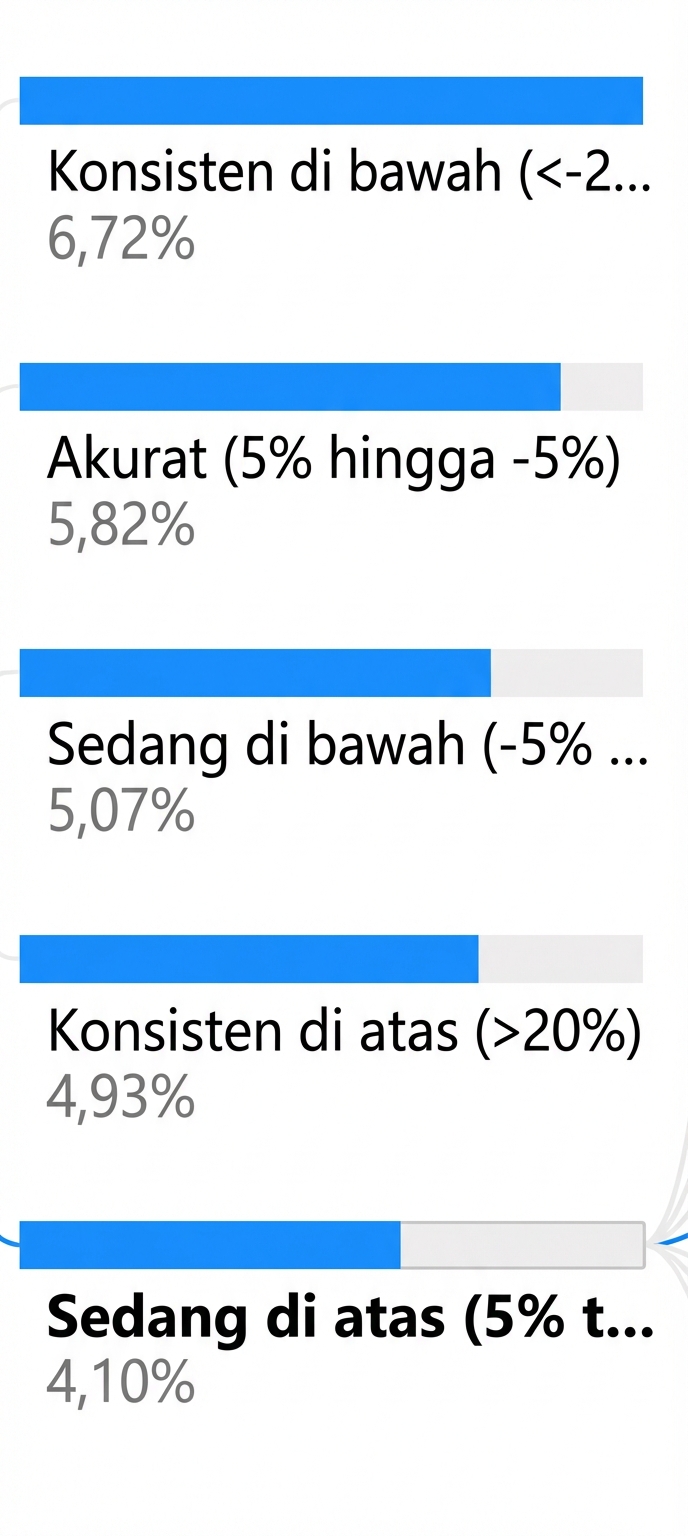

Visualisasi decomposition tree dari Power BI. Gambar memperbesar satu tingkat node anak untuk menampilkan batang biru dan tingkat pengisiannya.

Struktur decomposition tree

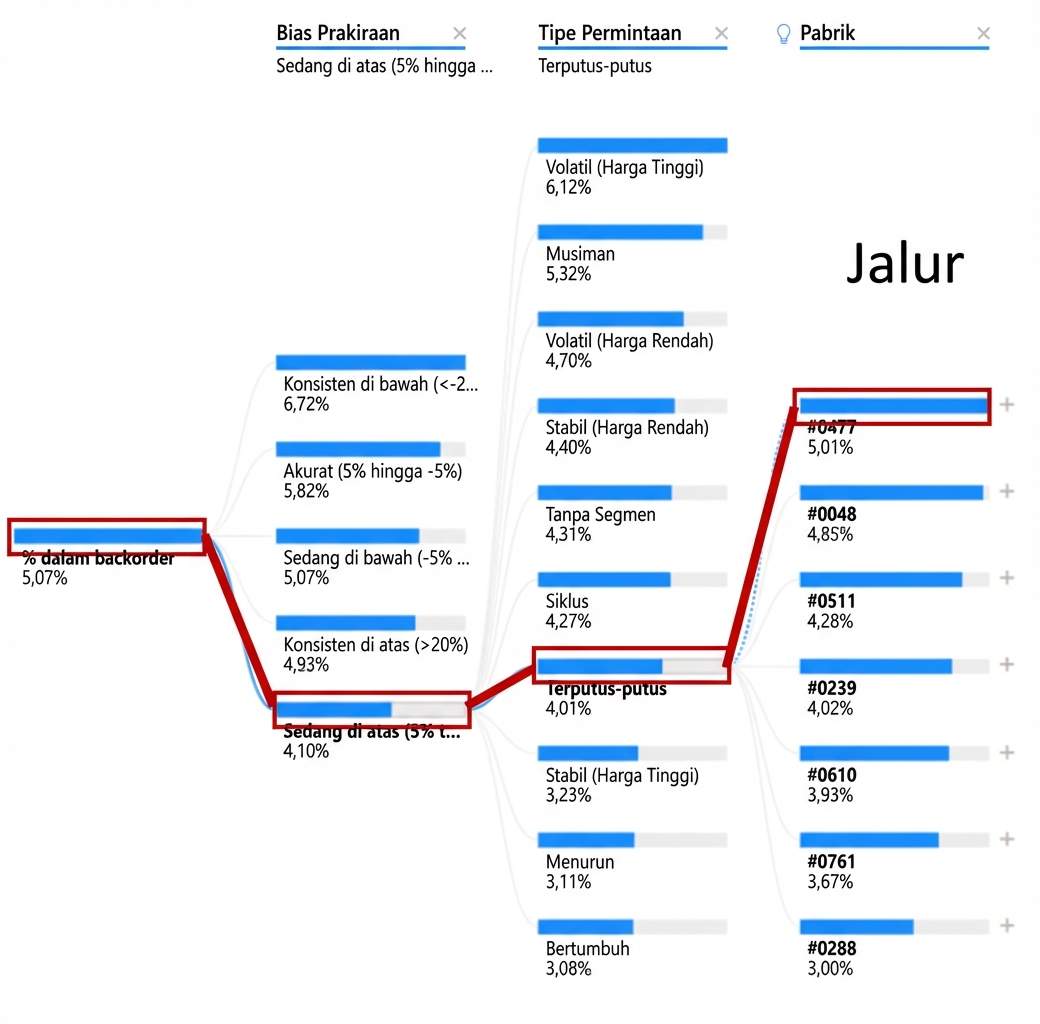

Visualisasi decomposition tree dari Power BI. Menampilkan node akar dan beberapa node anak dengan cabang, atau jalur, yang menghubungkannya. Satu jalur disorot.

Membaca decomposition tree

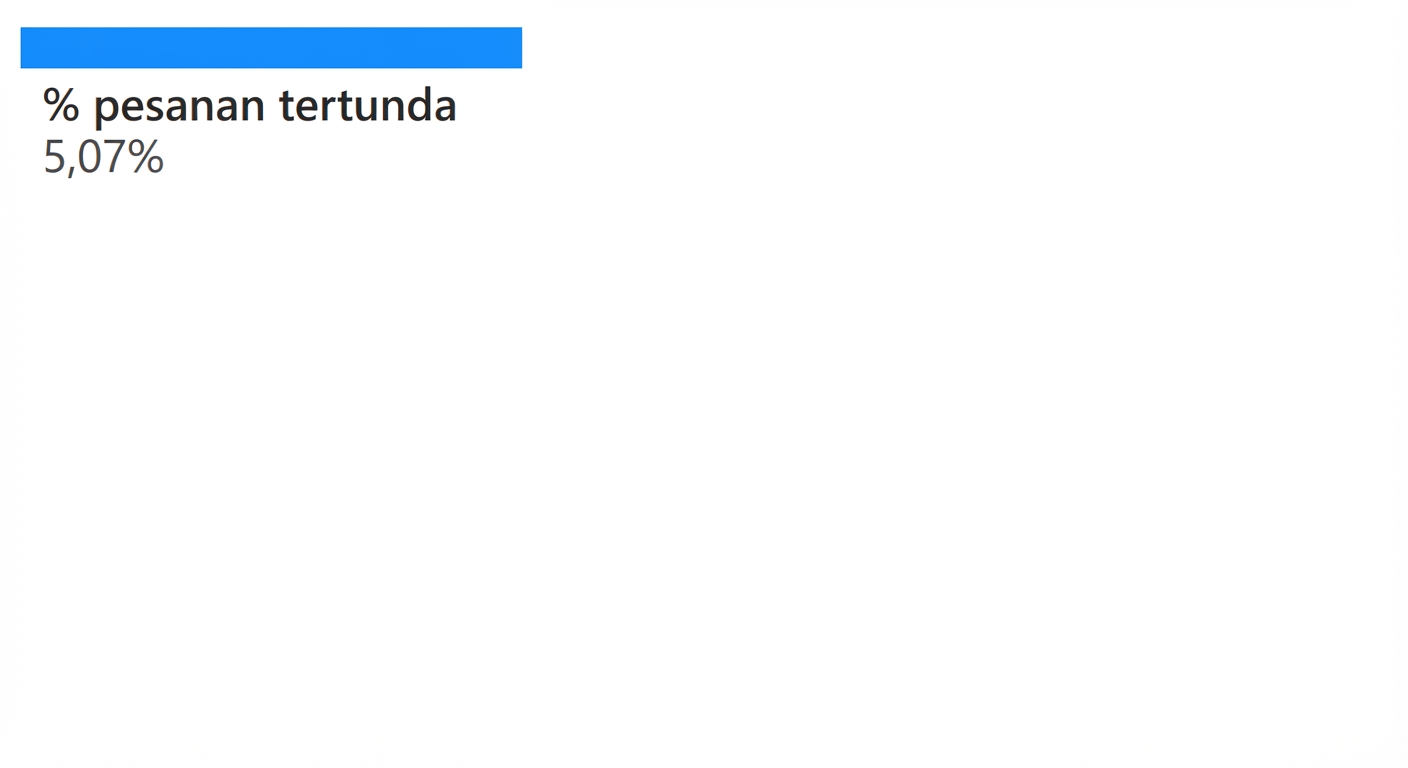

Node akar dari jalur yang disorot sebelumnya, menunjukkan 5,07% pesanan backorder.

Gambar kotak-kotak dalam sebuah kotak besar mewakili seluruh dataset. Dua kotak kecil berisi warna biru untuk mewakili persentase pesanan backorder.

Membaca decomposition tree

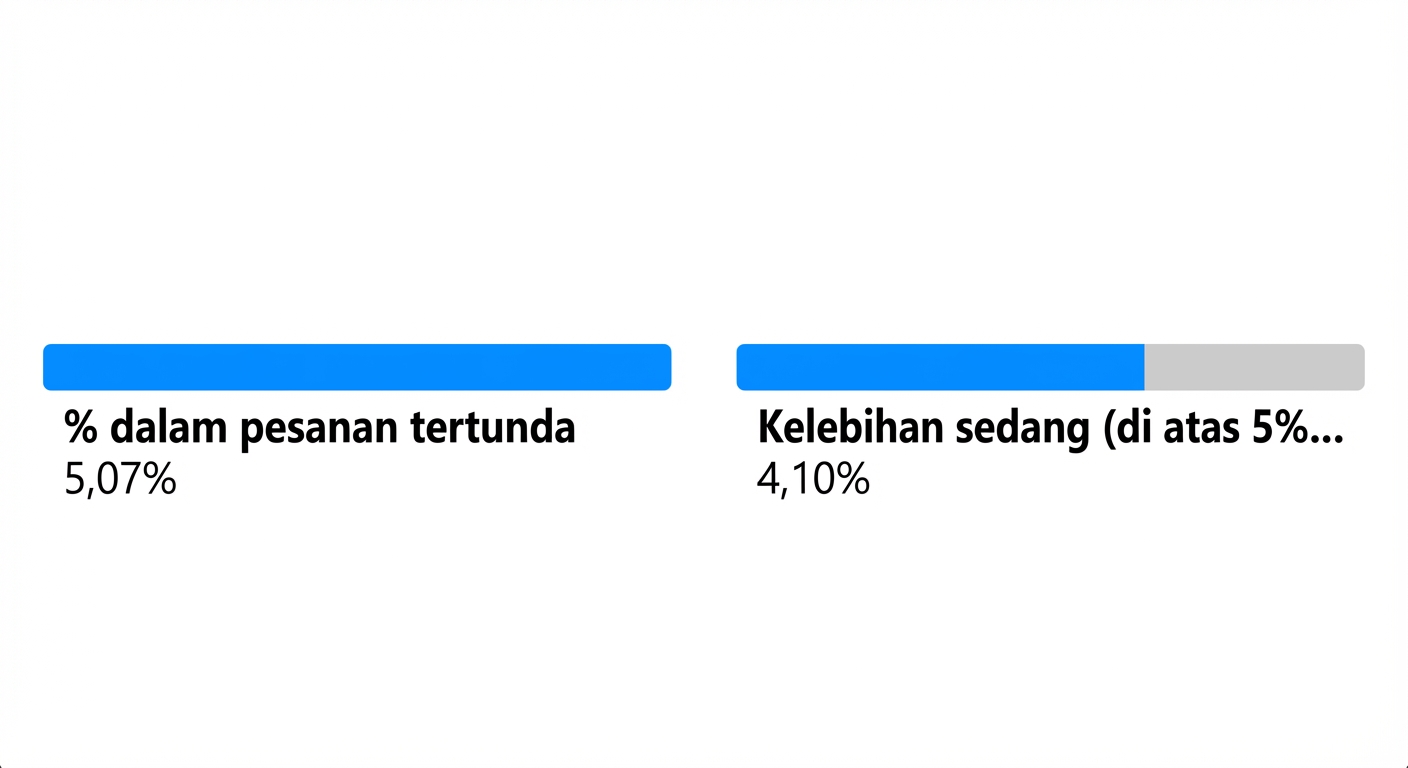

Node anak dari level pertama, variabel Forecast Bias, dan persentase pesanan backorder terkait.

Gambar subset dari kumpulan kotak sebelumnya yang mewakili bagian dari dataset. Dua kotak kecil berisi warna biru untuk mewakili persentase pesanan backorder untuk subset ini.

Membaca decomposition tree

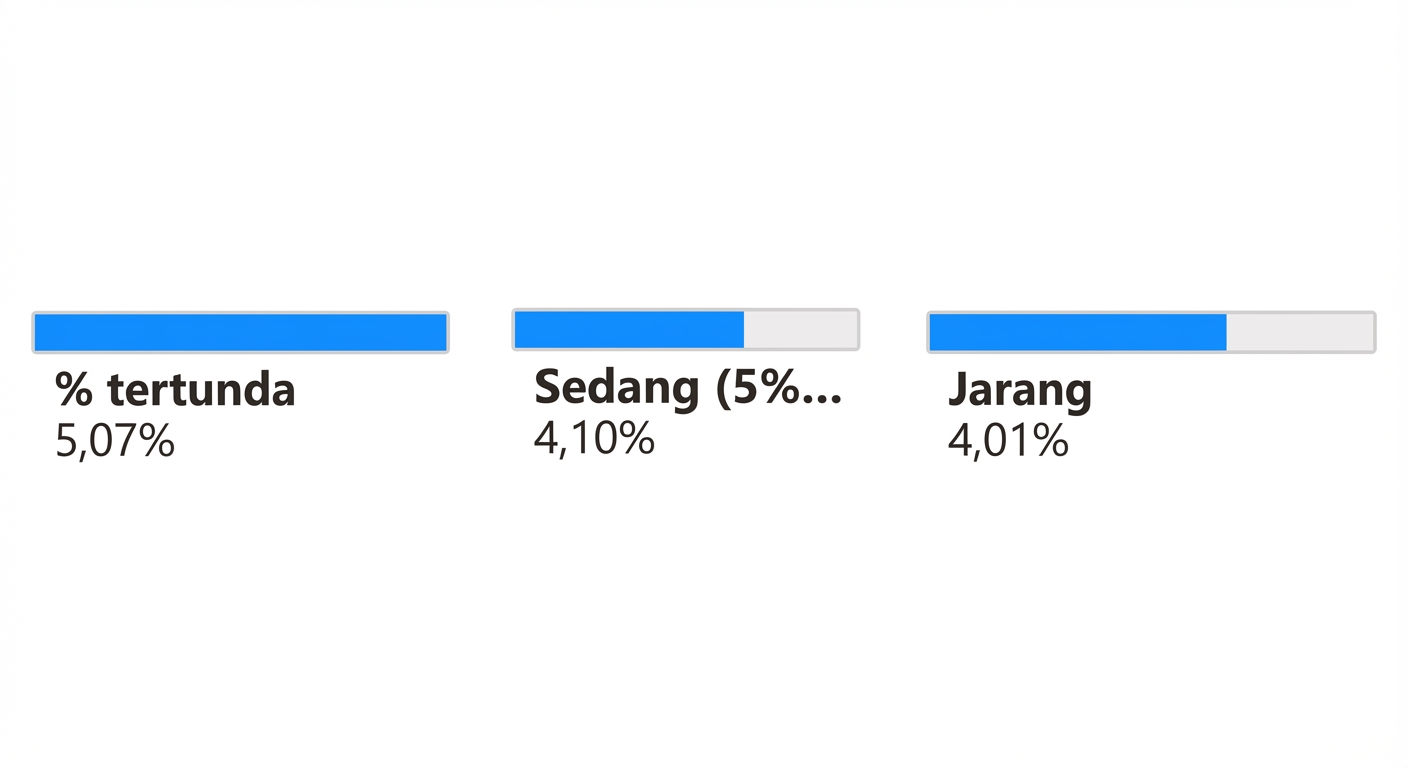

Node anak dari level kedua, variabel Demand Type, dan persentase pesanan backorder terkait.

Gambar subset dari subset kotak sebelumnya yang mewakili bagian dataset yang lebih kecil. Dua kotak kecil berisi warna biru untuk mewakili persentase pesanan backorder untuk subset ini.

Membaca decomposition tree

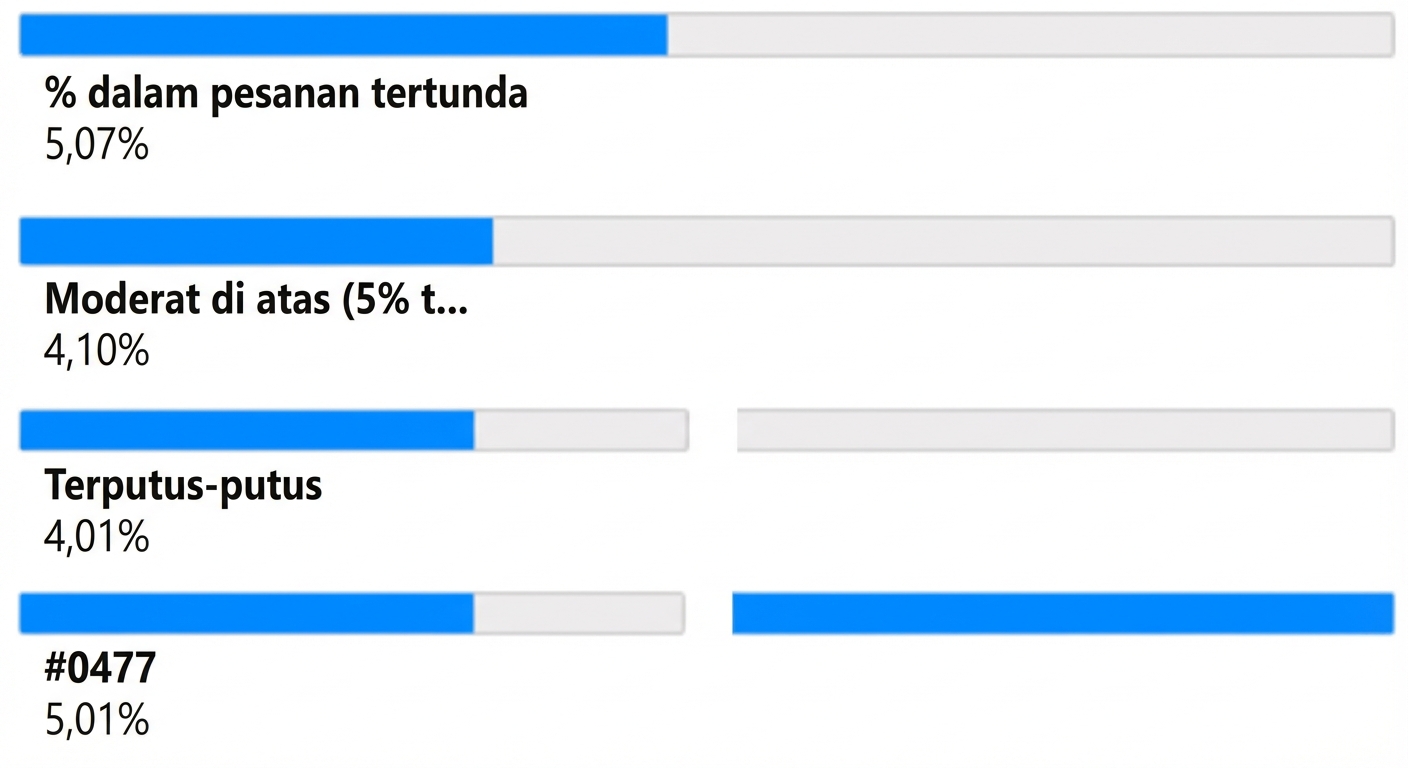

Node anak dari level terakhir, variabel Plant, dan persentase pesanan backorder terkait.

Gambar subset dari dua subset sebelumnya yang mewakili bagian dataset yang lebih kecil lagi. Tiga kotak kecil berisi warna biru untuk mewakili persentase pesanan backorder untuk subset ini.

Ayo berlatih!
