Gambaran umum jaringan Azure

Memahami Arsitektur dan Layanan Microsoft Azure

Florin Angelescu

Azure Architect

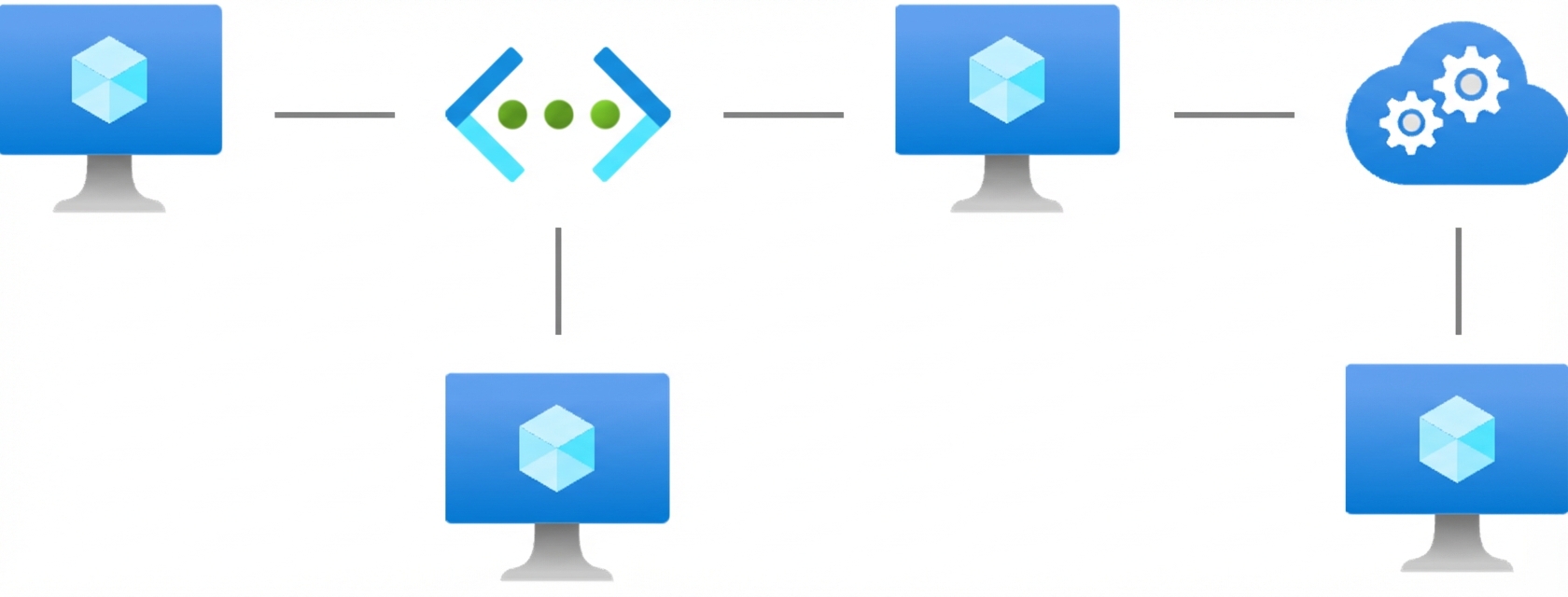

Apa itu jaringan?

Jaringan

  • Menghubungkan komputer dan perangkat
  • Berbagi data dan sumber daya
  • Memungkinkan komunikasi dan kolaborasi
  • Meliputi perangkat keras dan protokol komunikasi
Memahami Arsitektur dan Layanan Microsoft Azure

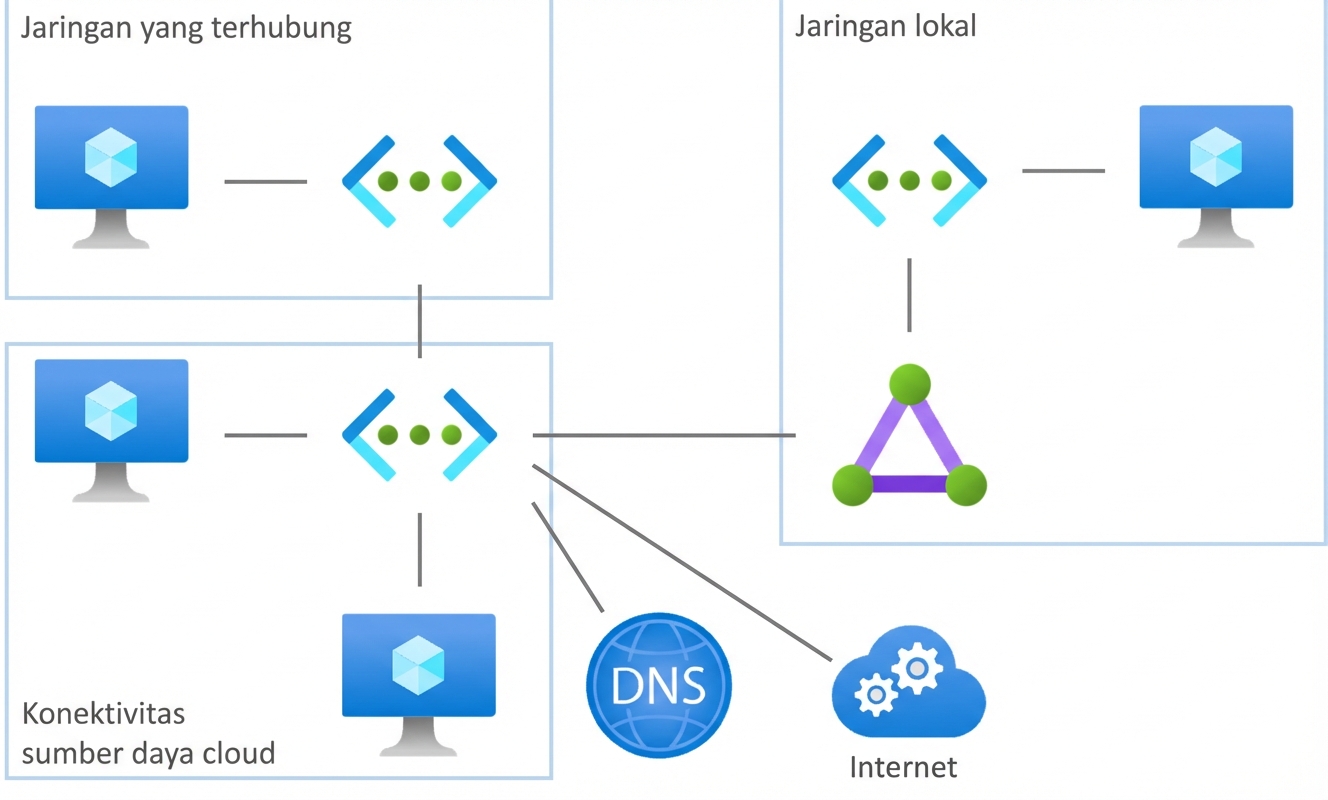

Gambaran layanan jaringan Azure

Layanan jaringan Azure

Memahami Arsitektur dan Layanan Microsoft Azure

Apa itu alamat IP?

Alamat IP

  • Nomor identifikasi unik untuk perangkat
  • Membantu informasi menuju ke perangkat yang tepat
1 Pelajari lebih lanjut tentang alamat IP: https://tinyurl.com/datacamp-ipaddressing
Memahami Arsitektur dan Layanan Microsoft Azure

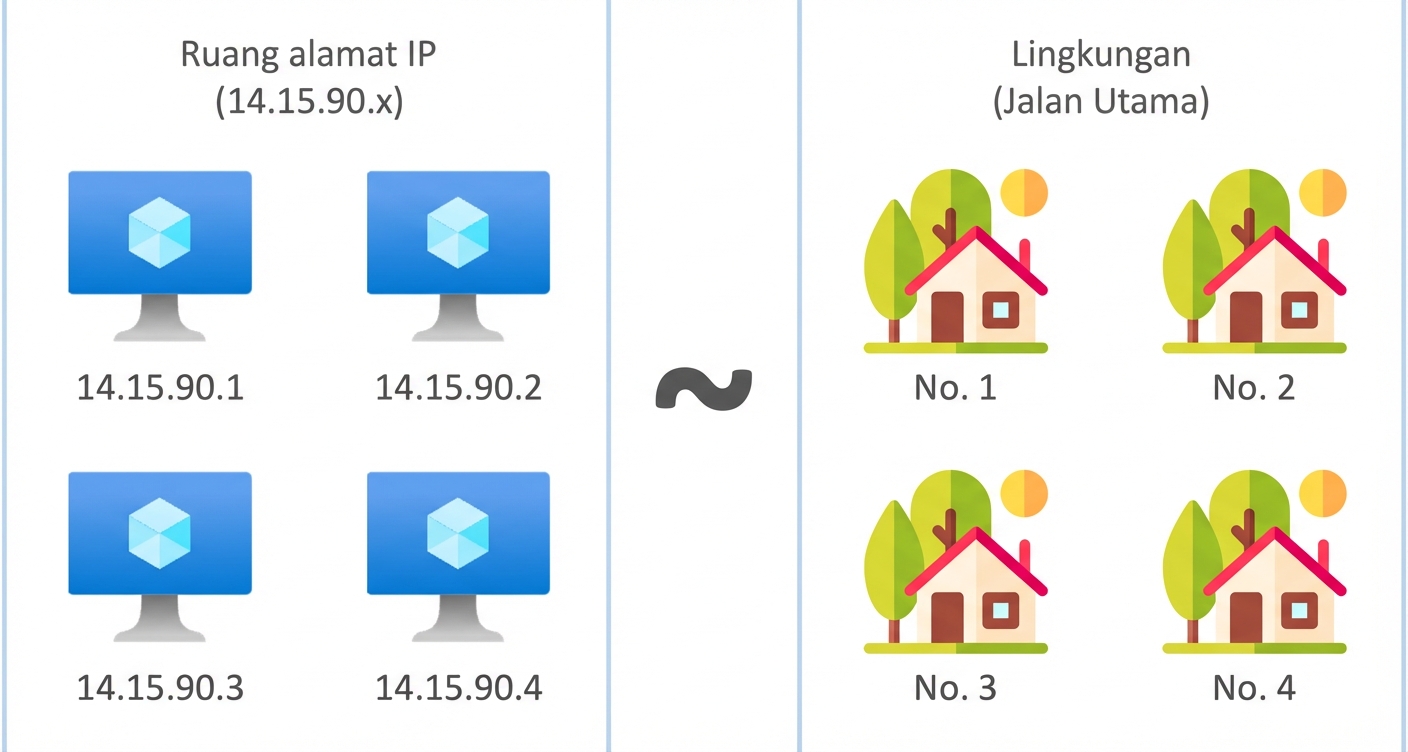

Apa itu ruang alamat IP?

Ruang alamat IP

  • Lingkungan tempat perangkat berada
  • Berbagi bagian alamat yang sama (14.15.90.x)
  • Memiliki bagian unik yang membedakan
1 Pelajari lebih lanjut tentang alamat IP: https://tinyurl.com/datacamp-ipaddressing
Memahami Arsitektur dan Layanan Microsoft Azure

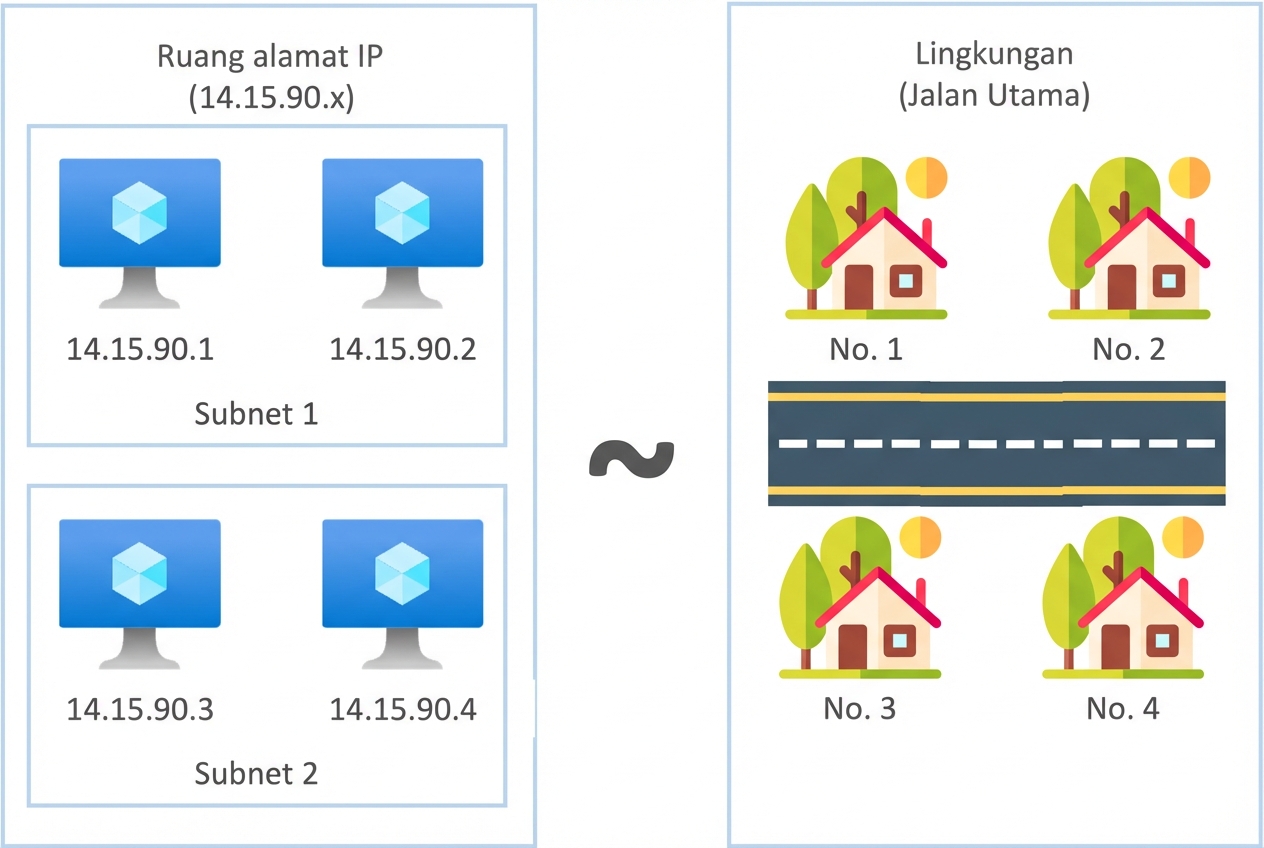

Subnet

Subnet

Memahami Arsitektur dan Layanan Microsoft Azure

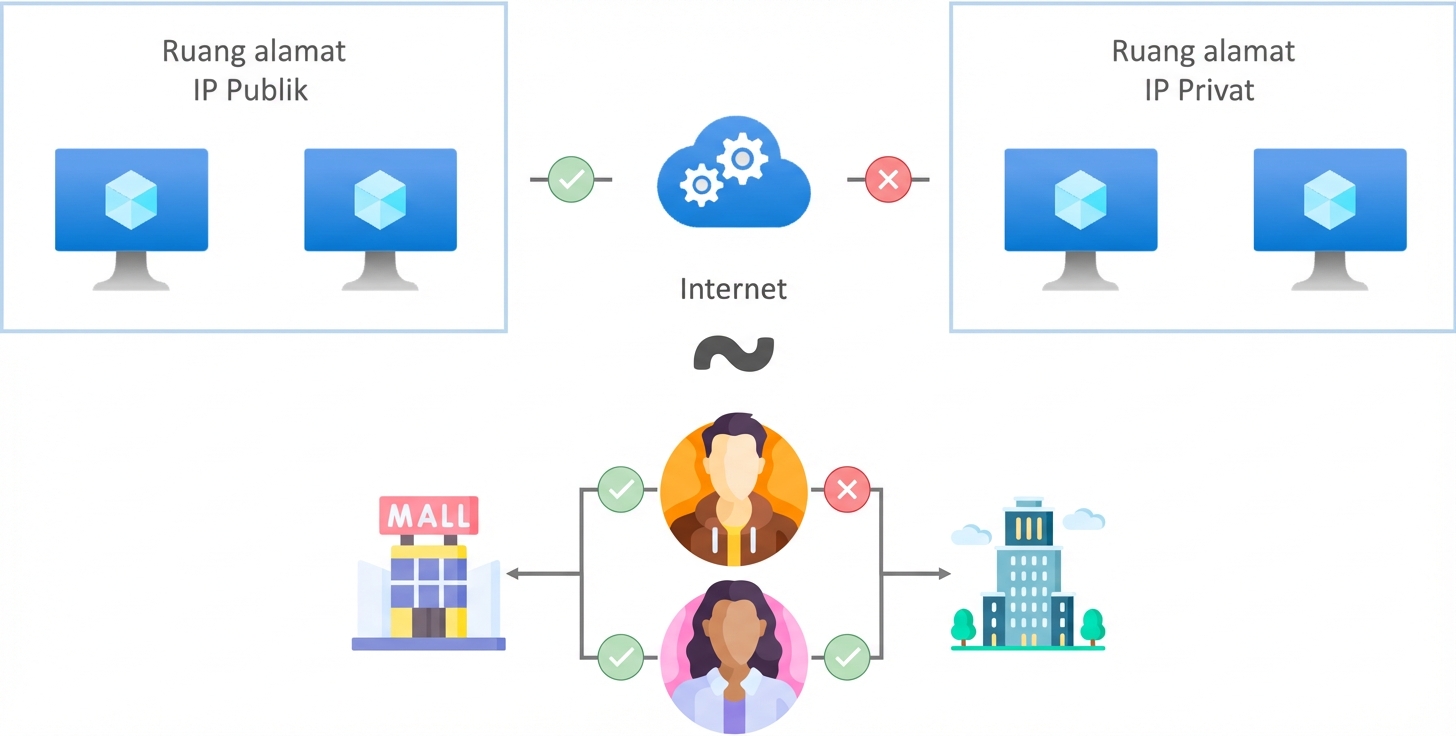

Publik vs. privat

Publik vs privat

  • Alamat IP bisa publik atau privat
  • IP publik dapat diakses dari Internet
  • IP privat hanya menghubungkan perangkat dalam ruang alamat IP yang sama
Memahami Arsitektur dan Layanan Microsoft Azure

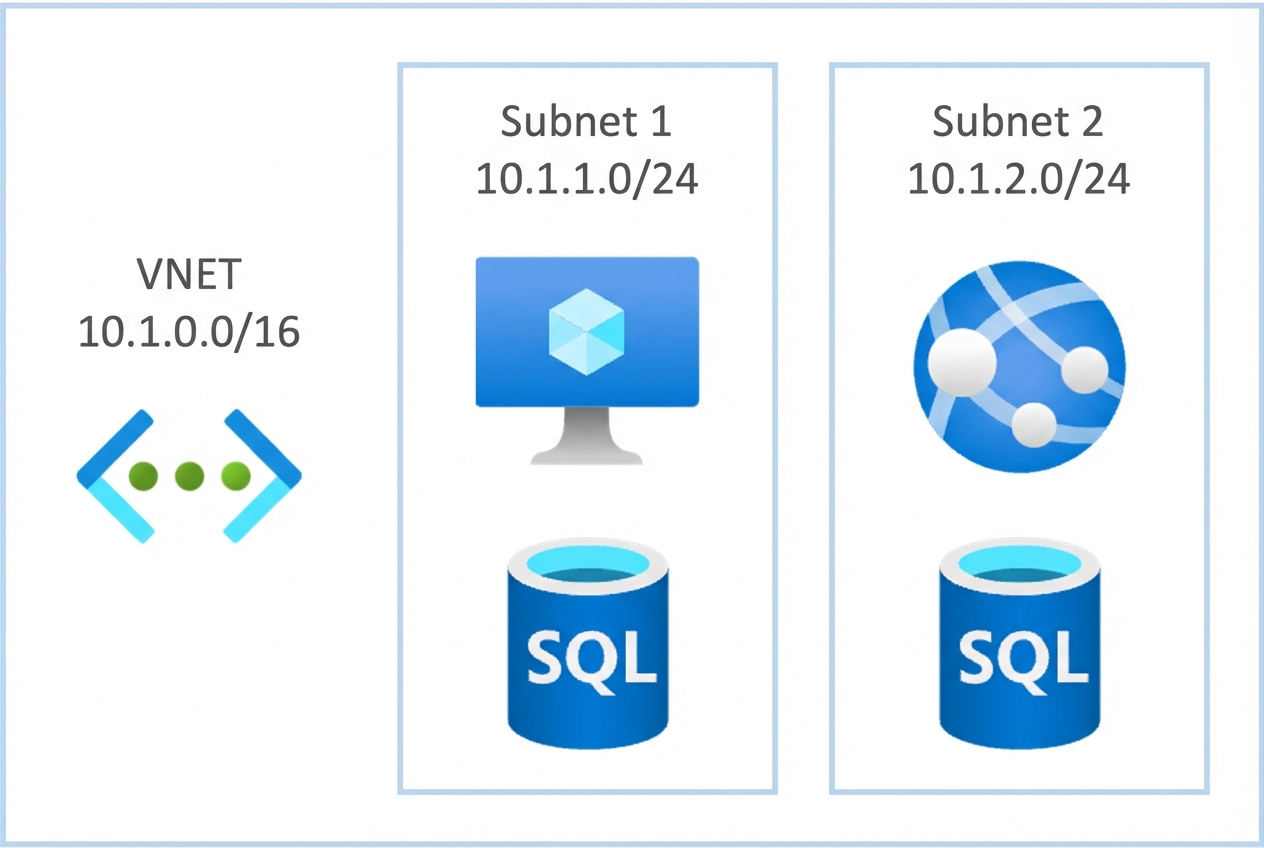

Konektivitas sumber daya cloud

Konektivitas sumber daya cloud

Jaringan virtual Azure (VNET)

  • Memungkinkan komunikasi antar sumber daya cloud
  • Koneksi konseptual, bukan fisik
  • Memiliki ruang IP privat yang dibagi menjadi subnet
  • Sumber daya terhubung langsung ke subnet
Memahami Arsitektur dan Layanan Microsoft Azure

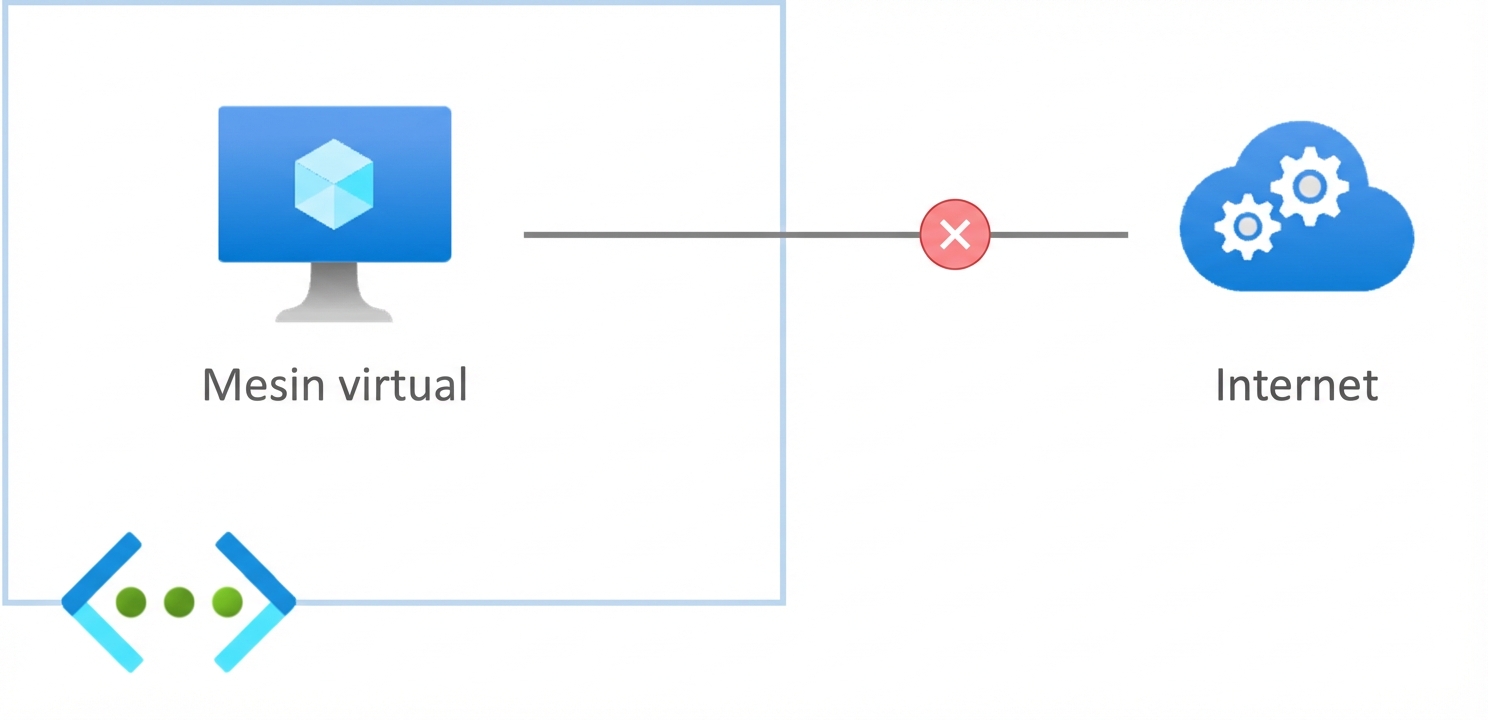

Endpoint privat

Endpoint privat

  • VNET menggunakan alamat IP privat (endpoint)
  • Sumber daya dalam satu VNET dapat saling berkomunikasi
  • Sumber daya dalam VNET tidak dapat dijangkau dari Internet
Memahami Arsitektur dan Layanan Microsoft Azure

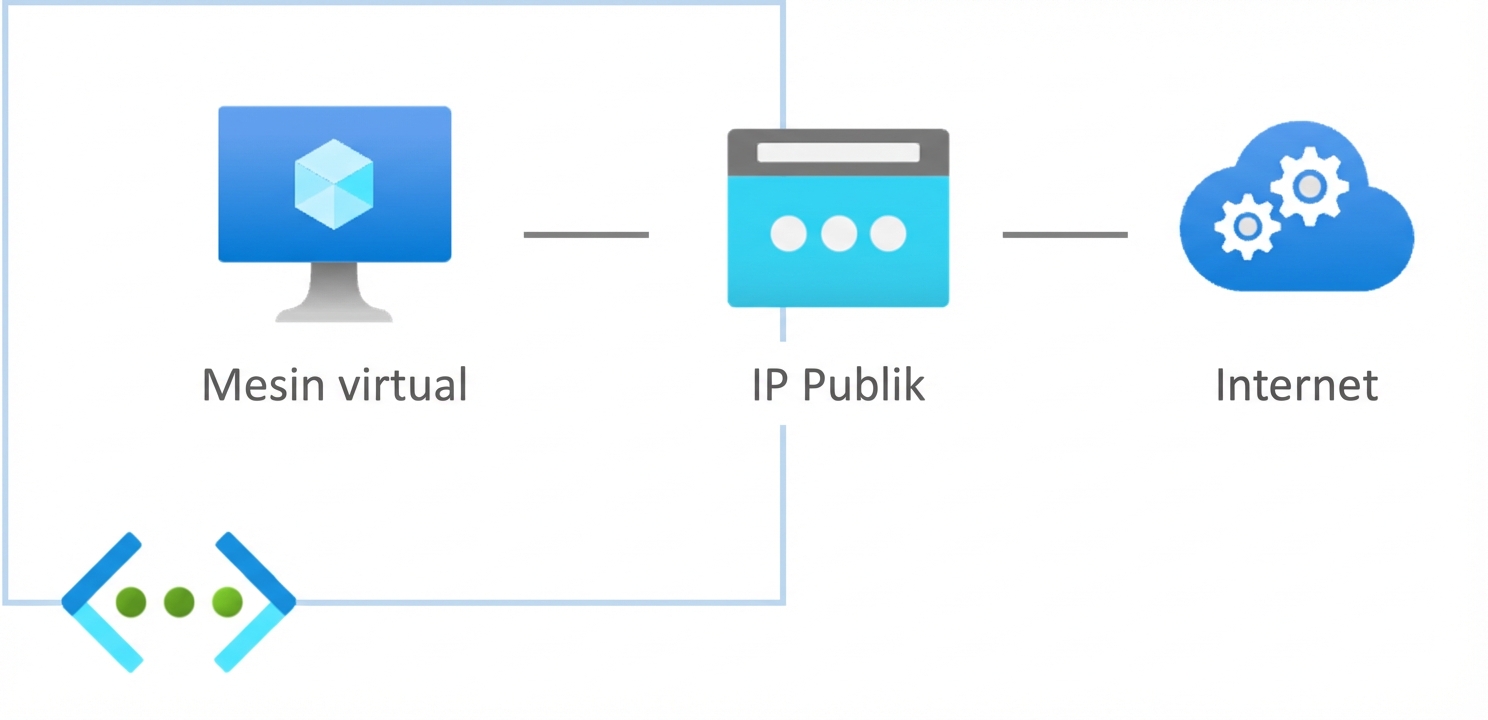

Endpoint publik - IP publik

Endpoint publik

  • Untuk akses Internet, sumber daya harus punya endpoint publik
  • Salah satu cara: menetapkan alamat IP publik ke sumber daya
Memahami Arsitektur dan Layanan Microsoft Azure

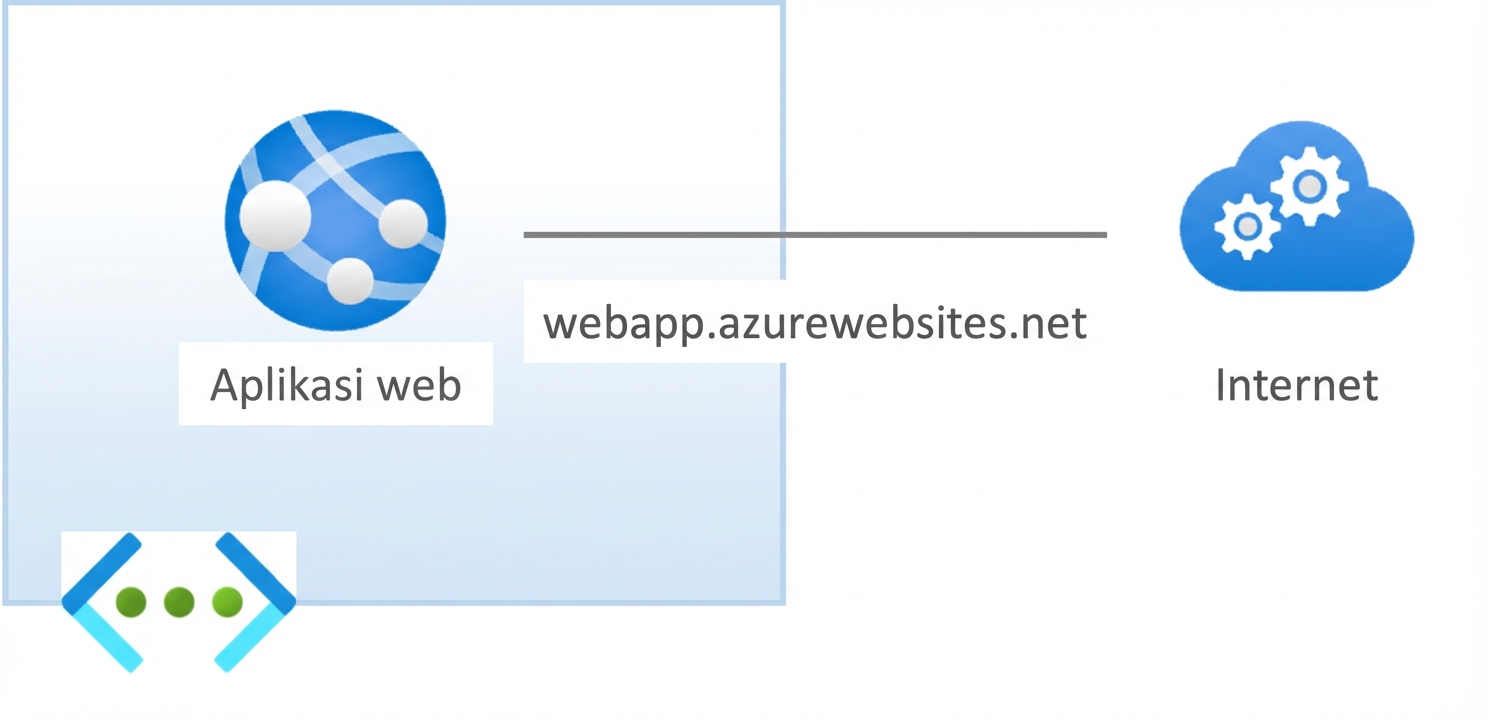

Endpoint publik - URL dari Azure

Endpoint publik

  • Beberapa jenis sumber daya tidak memerlukan IP publik
  • Dilengkapi URL dari Azure untuk konektivitas Internet
Memahami Arsitektur dan Layanan Microsoft Azure

Ringkasan VNET

Ringkasan VNET

  • Memiliki ruang IP privat
  • Dapat dibagi menjadi subnet
  • Sumber daya terhubung ke subnet
  • Bertukar data via endpoint privat
  • Gunakan endpoint publik untuk akses Internet
Memahami Arsitektur dan Layanan Microsoft Azure

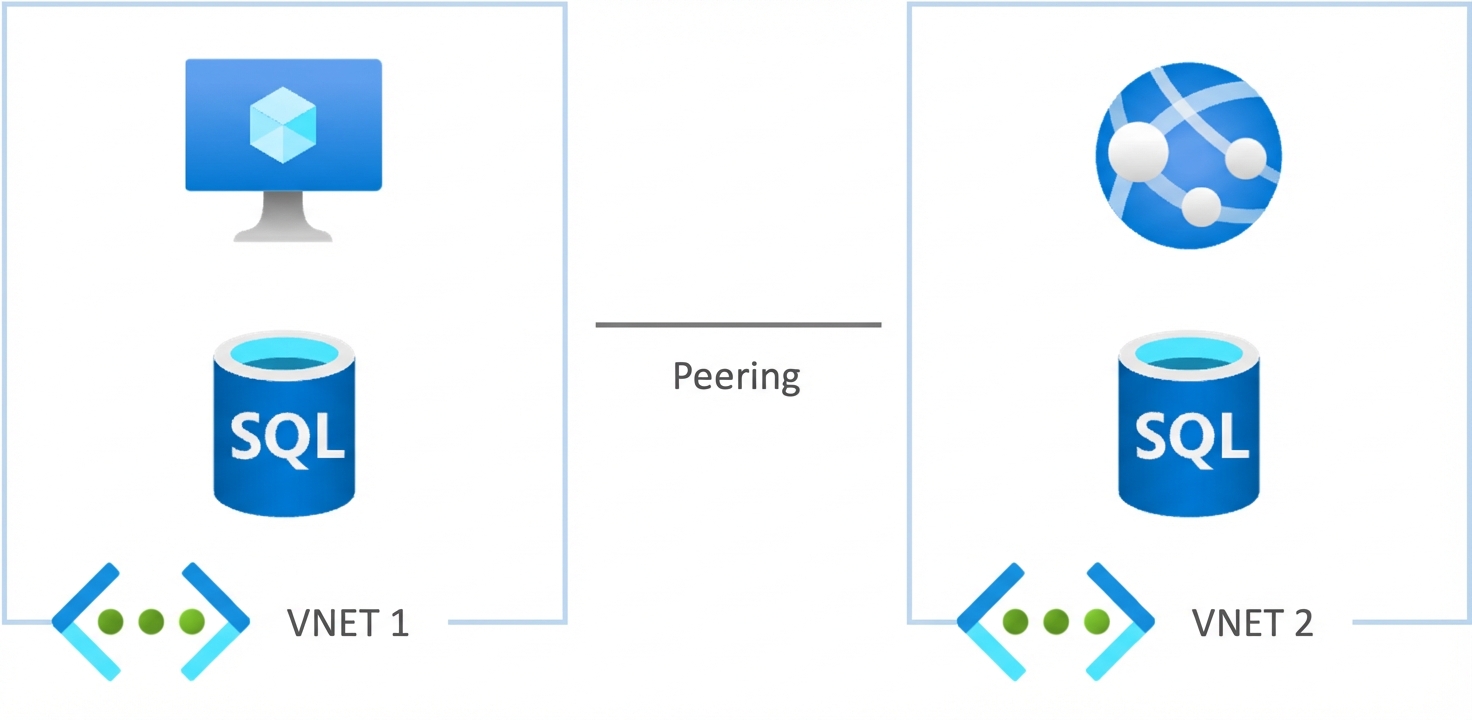

Menghubungkan jaringan virtual

Menghubungkan jaringan virtual

  • Peering jaringan menghubungkan VNET
  • Melewati Internet publik
  • Menggunakan jaringan Microsoft
  • Lalu lintas bersifat privat
Memahami Arsitektur dan Layanan Microsoft Azure

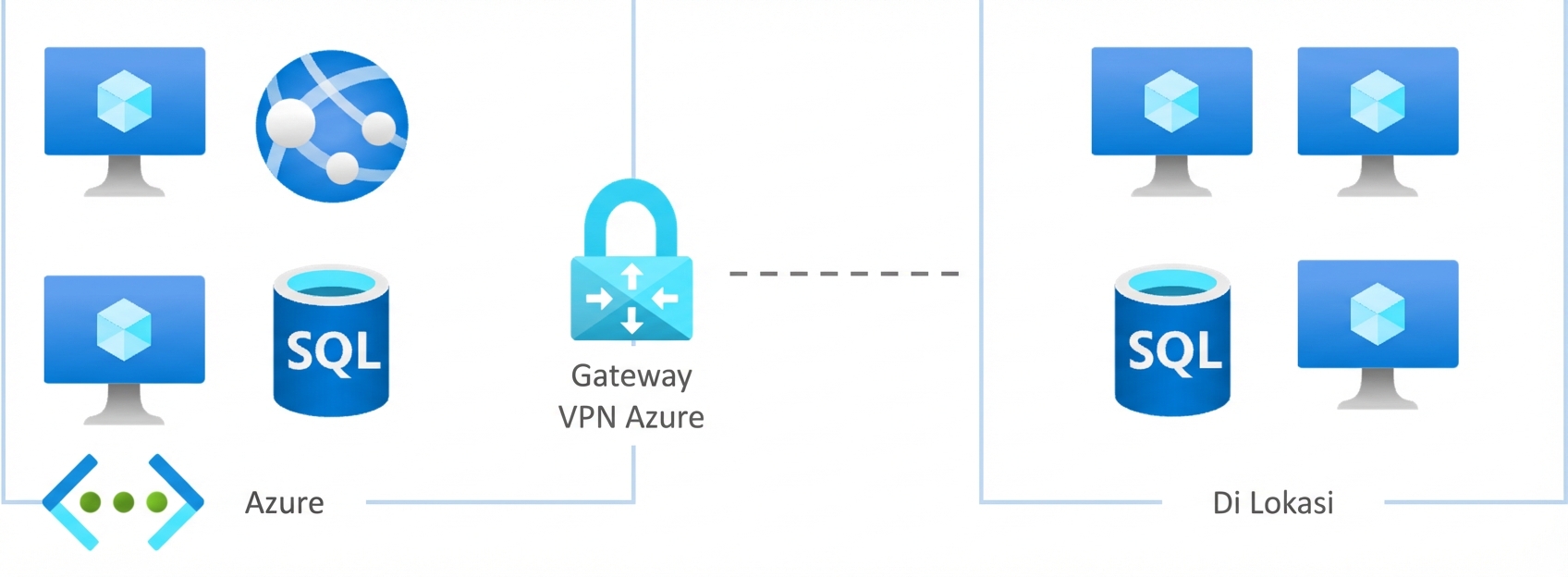

Konektivitas lokal

Konektivitas lokal

  • Konektivitas antara lingkungan lokal dan cloud
  • Menggunakan Azure VPN Gateway
  • Mengakses jaringan dan sumber daya Azure
  • Data terenkripsi dan aman
Memahami Arsitektur dan Layanan Microsoft Azure

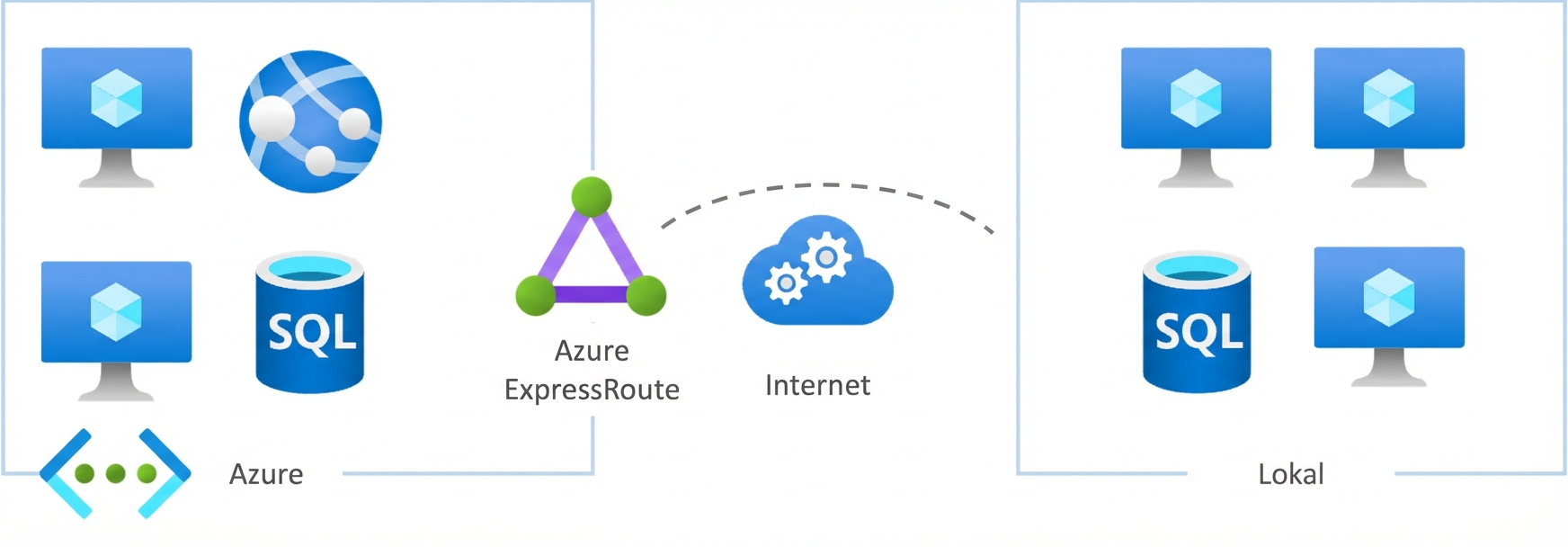

Azure ExpressRoute

Azure ExpressRoute

  • Memperluas jaringan lokal ke Azure
  • Koneksi privat khusus
  • Melewati Internet publik
  • Lebih andal, cepat, dan aman
Memahami Arsitektur dan Layanan Microsoft Azure

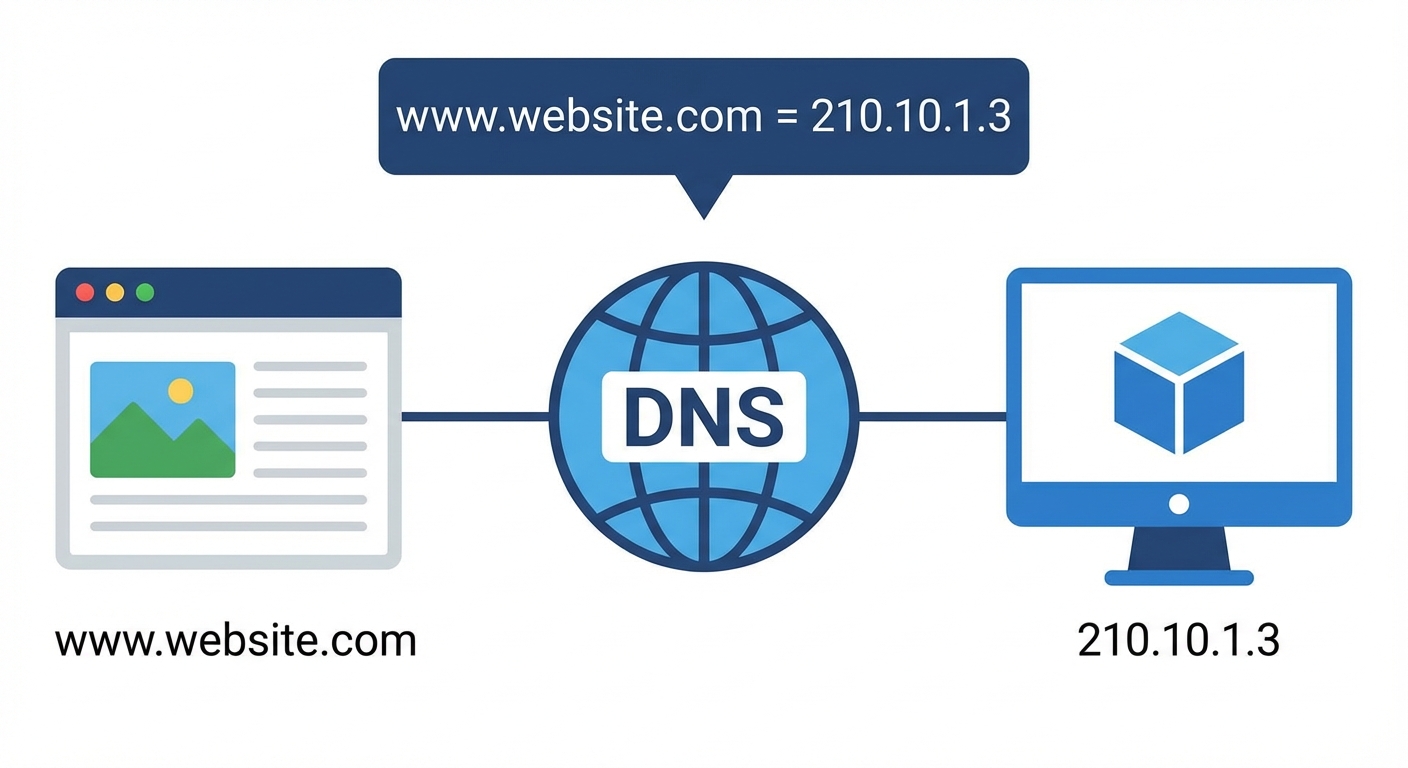

Azure DNS

Azure DNS

  • DNS mengubah nama situs menjadi alamat yang dipahami komputer
  • Azure menyediakan layanan DNS di infrastruktur cloud
  • Memungkinkan pengelolaan rekam DNS
  • Skalabel, aman, dan terintegrasi dengan sumber daya Azure
Memahami Arsitektur dan Layanan Microsoft Azure

Ayo berlatih!
