Model relasi entitas

Pengantar Pemodelan Data di Snowflake

Nuno Rocha

Director of Engineering

Pengantar pemodelan entity-relationship

Model entity-relationship (ER): Menstrukturkan data ternormalisasi dengan entitas, atribut, dan relasi

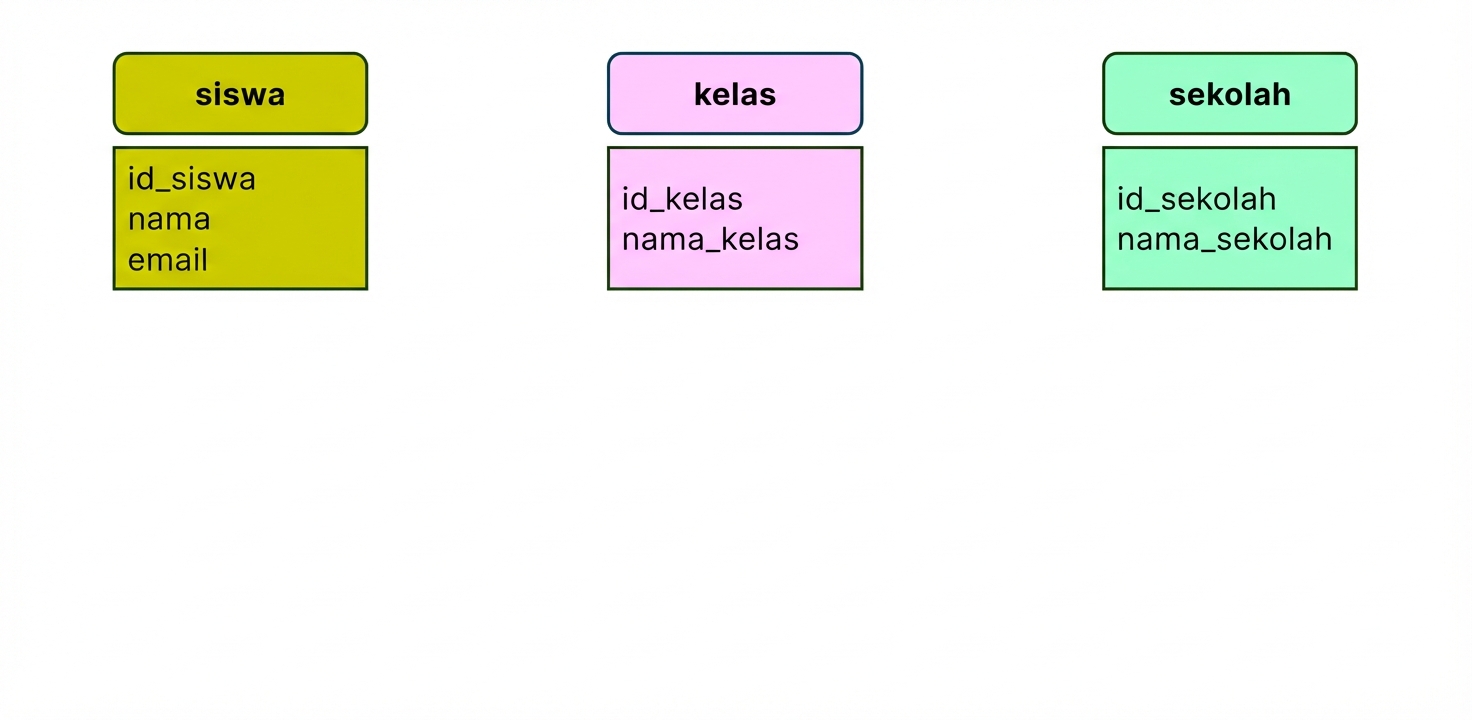

Entitas tema kampus untuk dimodelkan

Contoh model entity-relationship

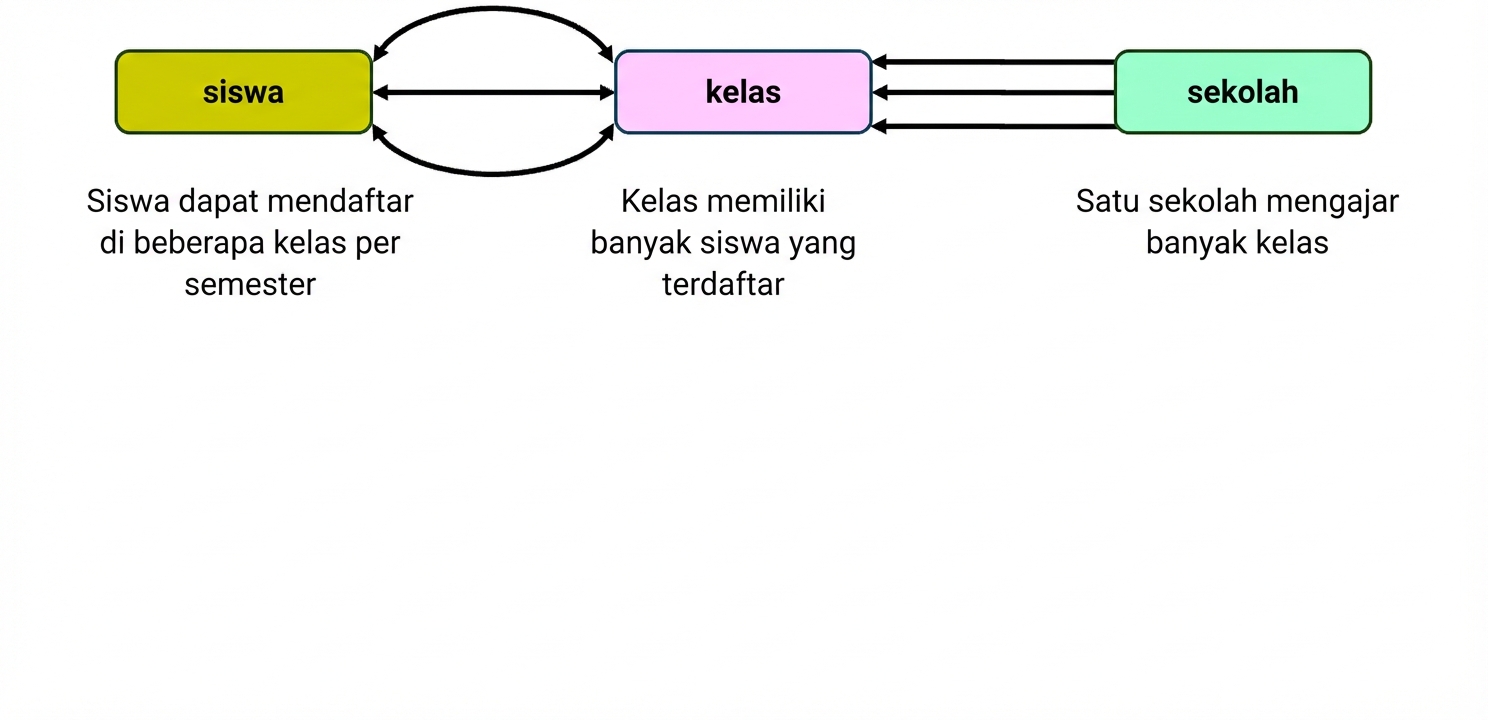

Interaksi entitas tema kampus

Mengapa memilih model ER

Kejelasan
- Menyederhanakan koneksi bisnis yang mencerminkan interaksi nyata
Organisasi
- Memecah data ke entitas terkait, memudahkan pengelolaan informasi
Fleksibilitas
- Mudah beradaptasi untuk bertumbuh dan berubah seiring waktu

Membangun model ER

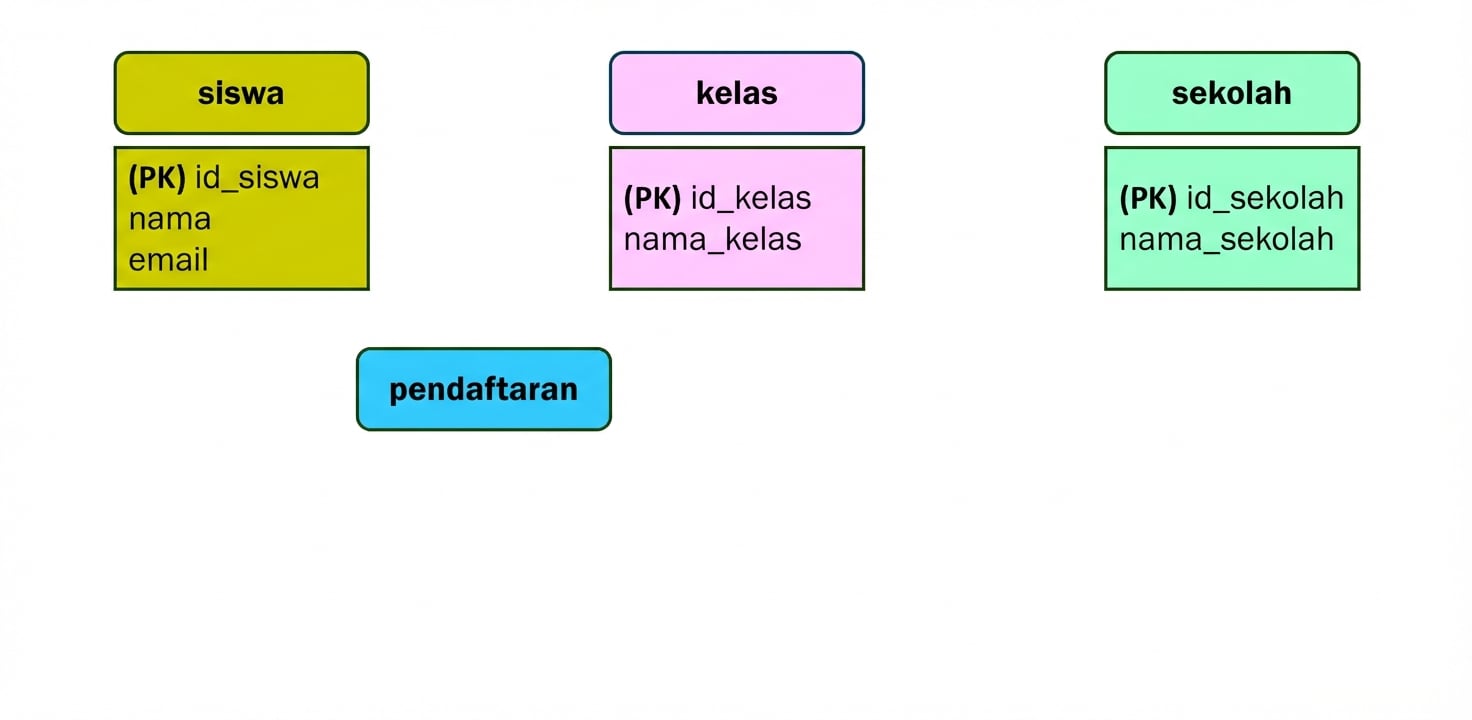

Model tema kampus plus enrollments

Membangun model ER

Tambahkan relasi antar entitas yang ada:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

Model tema kampus, menghubungkan entitas classes dan schools

Membangun model ER

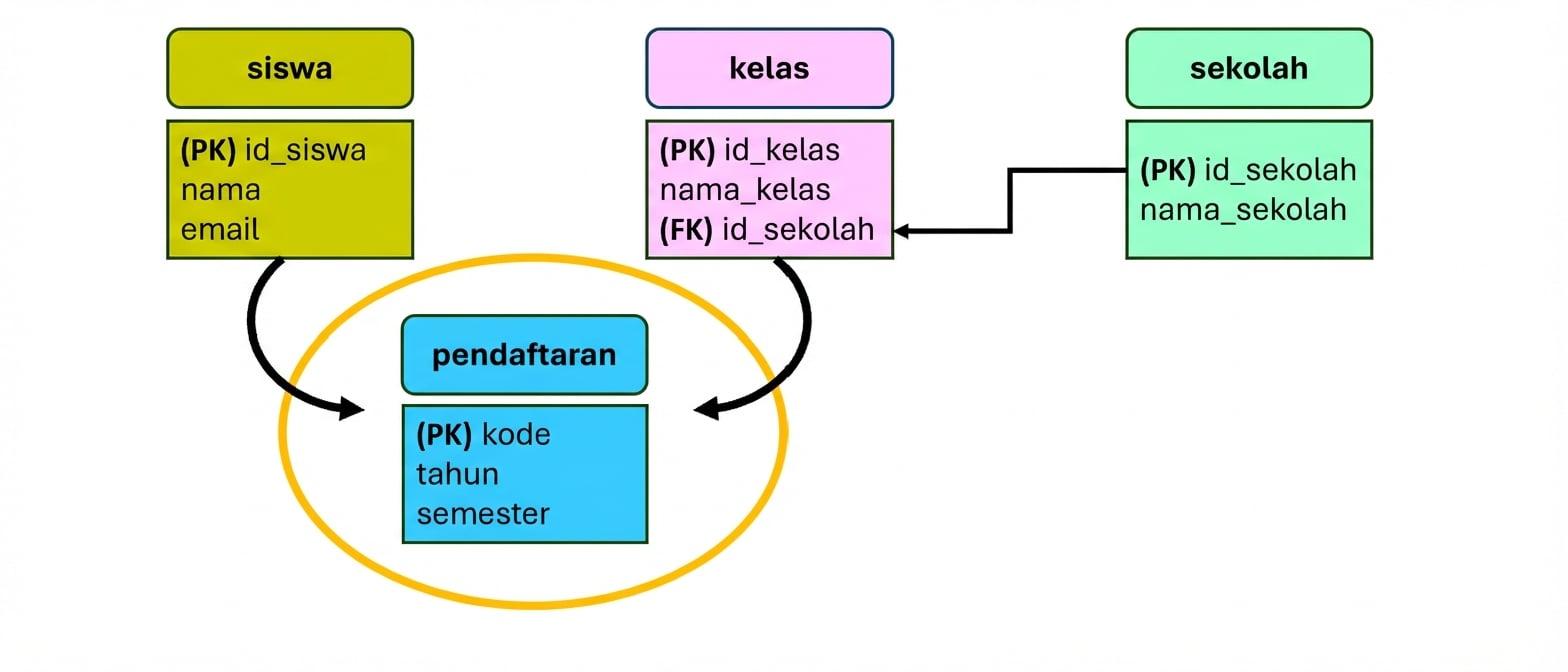

Model tema kampus, entitas baru enrollments

Membangun model ER

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Membangun model ER

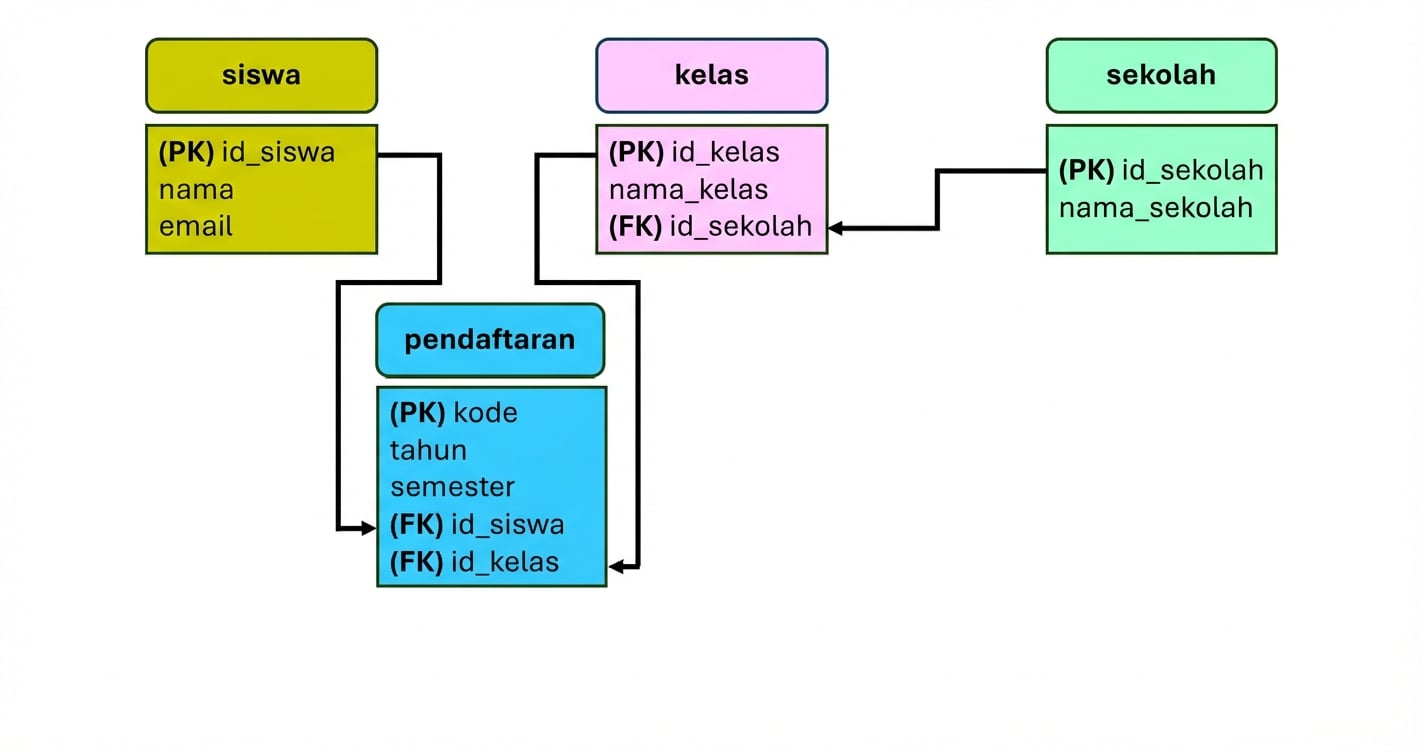

Model ER kampus final

Mengambil data dari model ER

Kueri model ER untuk nama mahasiswa dan kelas yang diambil tahun 2023 di sekolah Sains

Mengambil data dari model ER

SELECT students.name
FROM students;

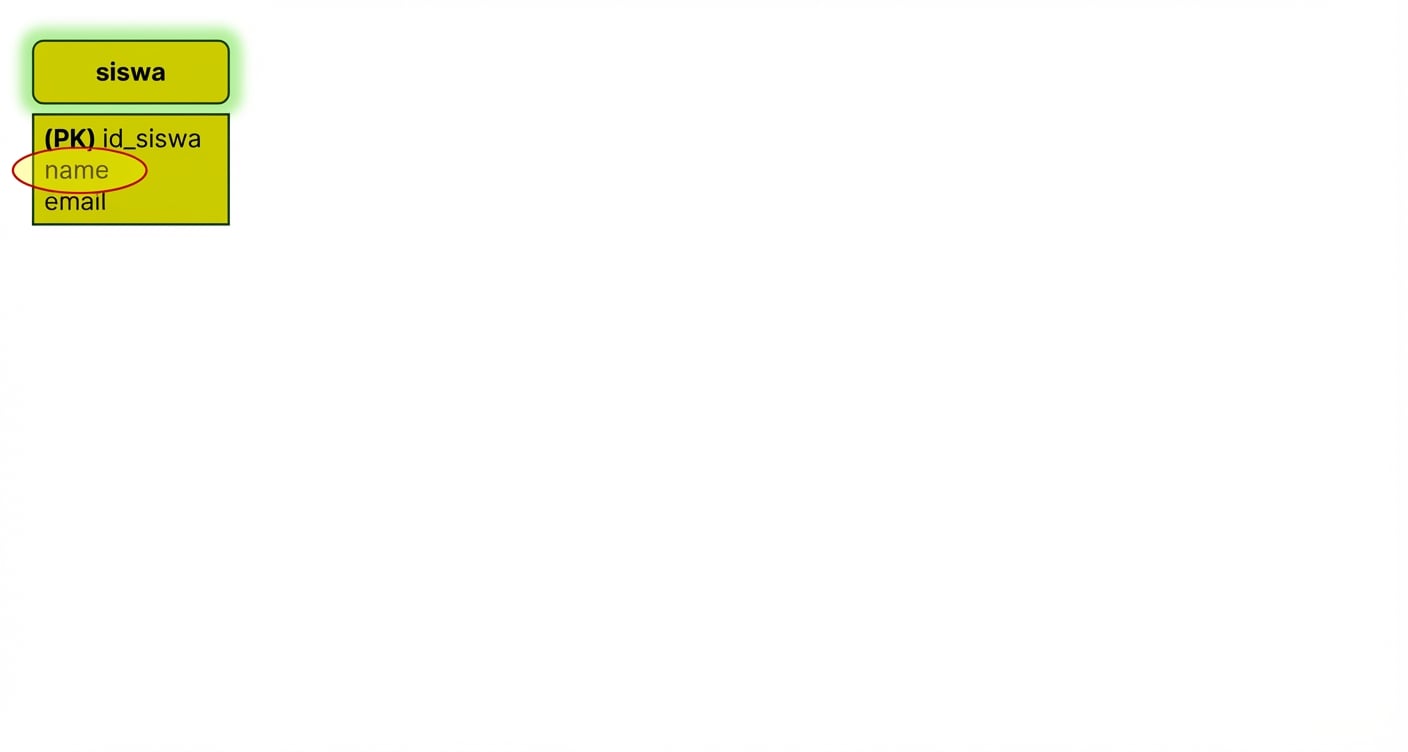

Kueri model ER untuk nama mahasiswa

Mengambil data dari model ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Kueri model ER untuk mahasiswa dan enrollments

Mengambil data dari model ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

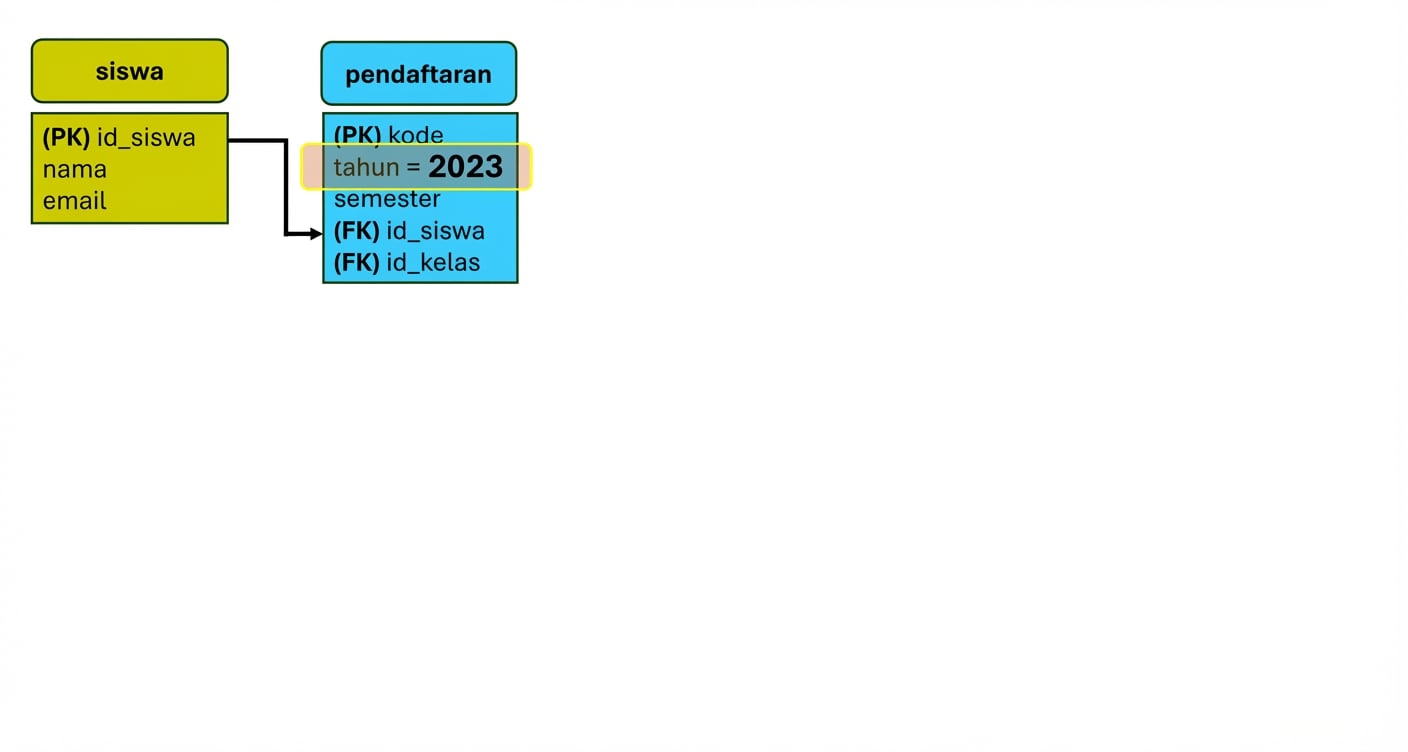

Kueri model ER untuk enrollments 2023

Mengambil data dari model ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Kueri model ER untuk nama kelas

Mengambil data dari model ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Mengambil data dari model ER

JOIN ON: Klausa SQL untuk menggabungkan baris tabel berdasarkan kolom terkait.

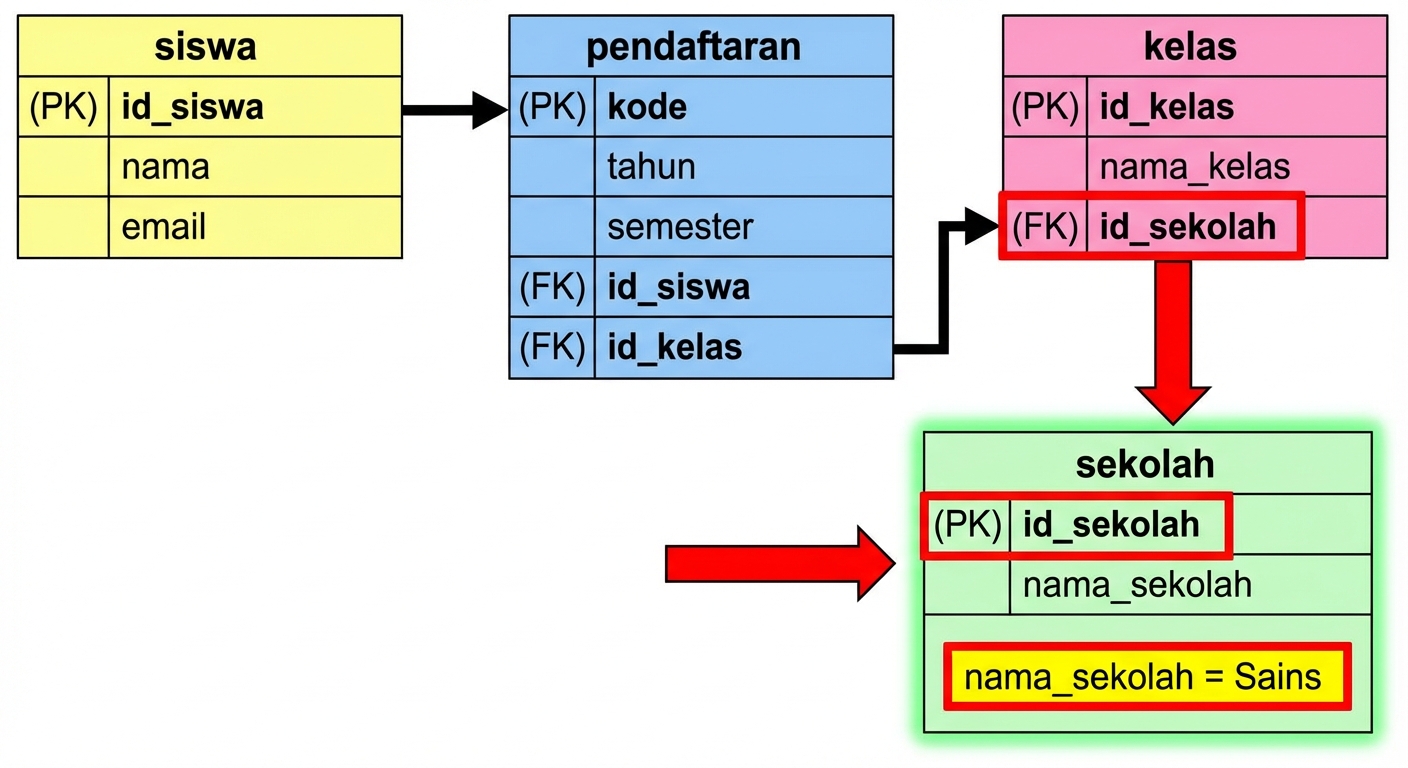

Kueri model ER untuk sekolah Sains

Ringkasan istilah dan fungsi

Model entity-relationship (ER): Menstrukturkan data ternormalisasi dengan entitas dan relasi.
SELECT FROM: Perintah SQL untuk mengambil kolom dari tabel.
JOIN ON: Klausa SQL untuk menggabungkan baris tabel berdasarkan kolom terkait.
WHERE: Klausa SQL untuk memfilter record menurut kondisi.
AND: Operator logika pada klausa WHERE untuk menggabungkan beberapa kondisi.

-- Mengambil data dari entitas tergabung dengan filter kondisi tertentu
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Ayo berlatih!
