Modello entità-relazioni

Introduzione al Data Modeling in Snowflake

Nuno Rocha

Director of Engineering

Introduzione al modello entità-relazioni

Modello entità-relazioni (ER): struttura dati normalizzati con entità, attributi e relazioni

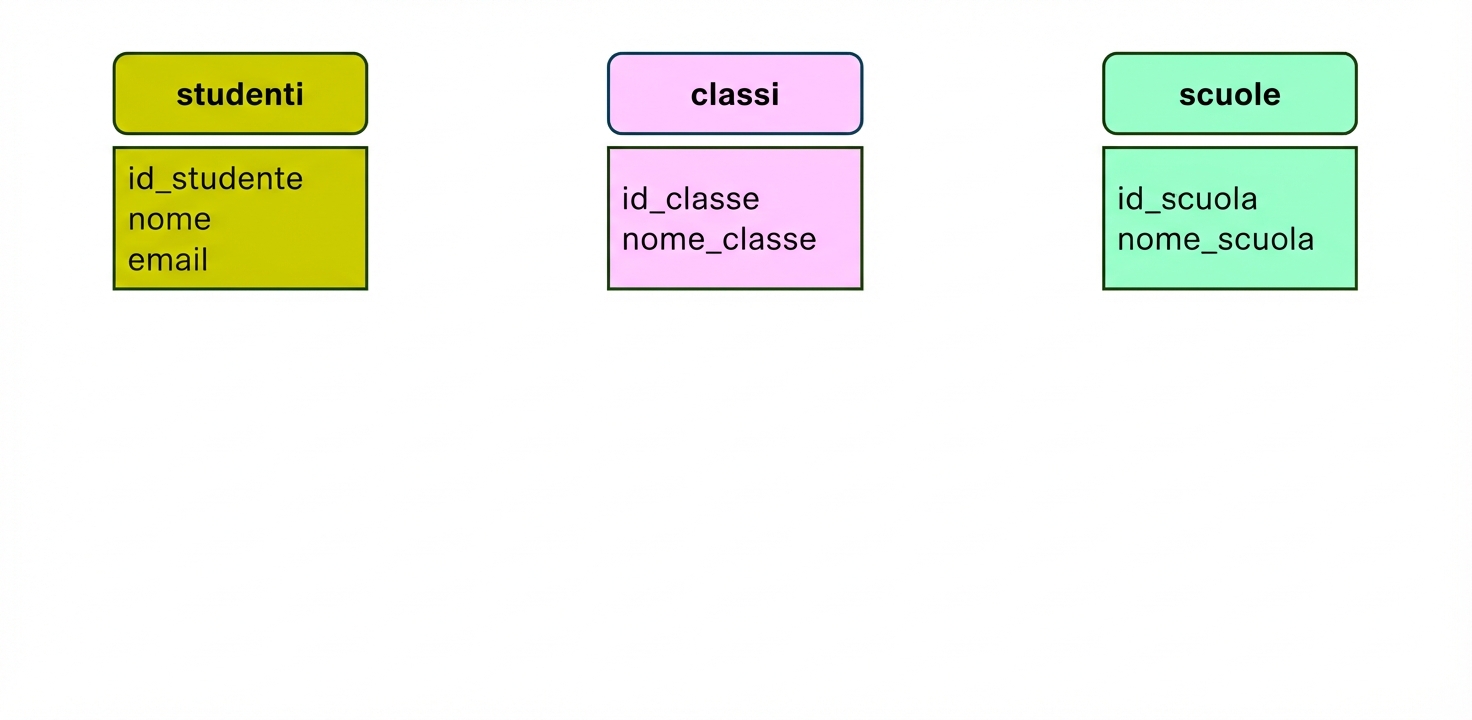

Entità del tema universitario da modellare

Esempio di modello entità-relazioni

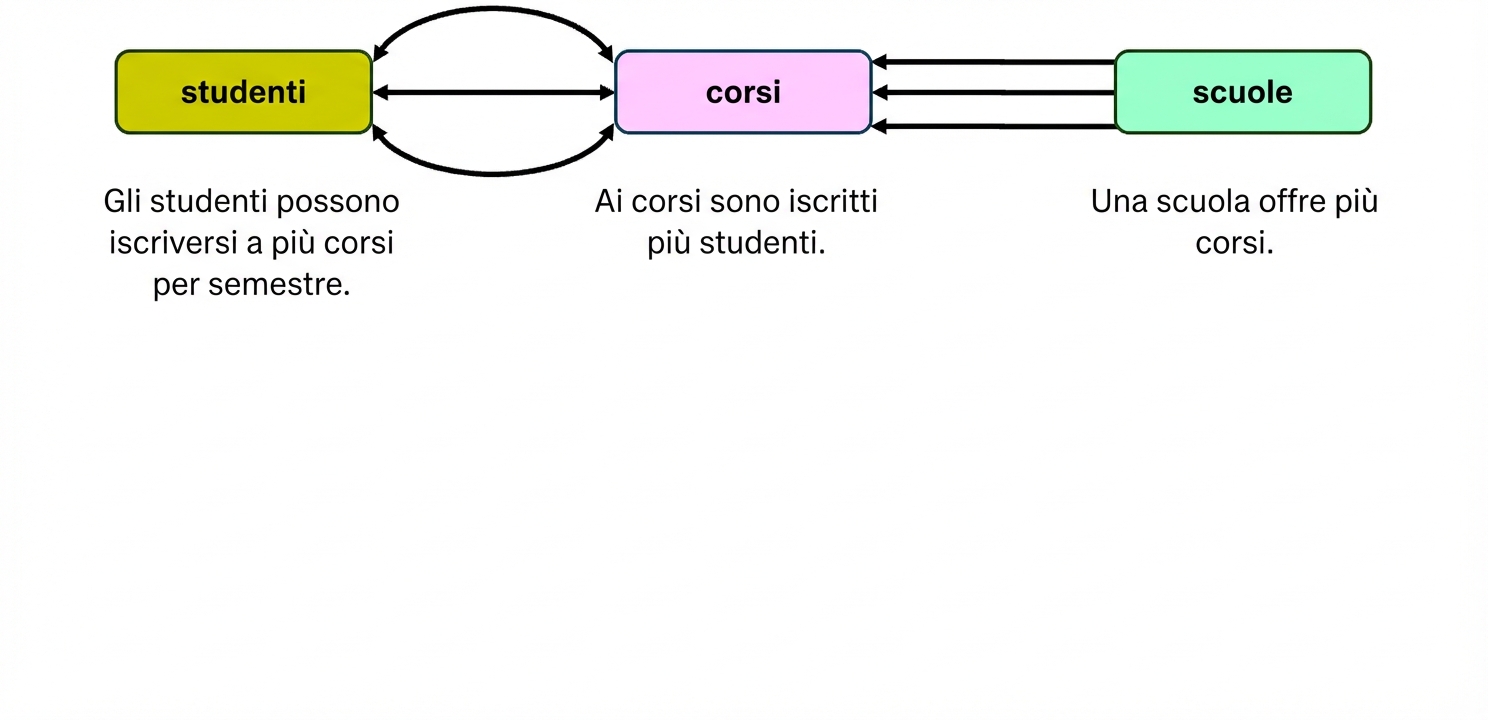

Interazione tra entità nel tema universitario

Perché scegliere il modello ER

Chiarezza
- Semplifica i legami di business, riflettendo le interazioni reali
Organizzazione
- Suddivide i dati in entità correlate, facilitando la gestione
Flessibilità
- Si adatta a crescita e cambiamenti nel tempo

Creare il modello ER

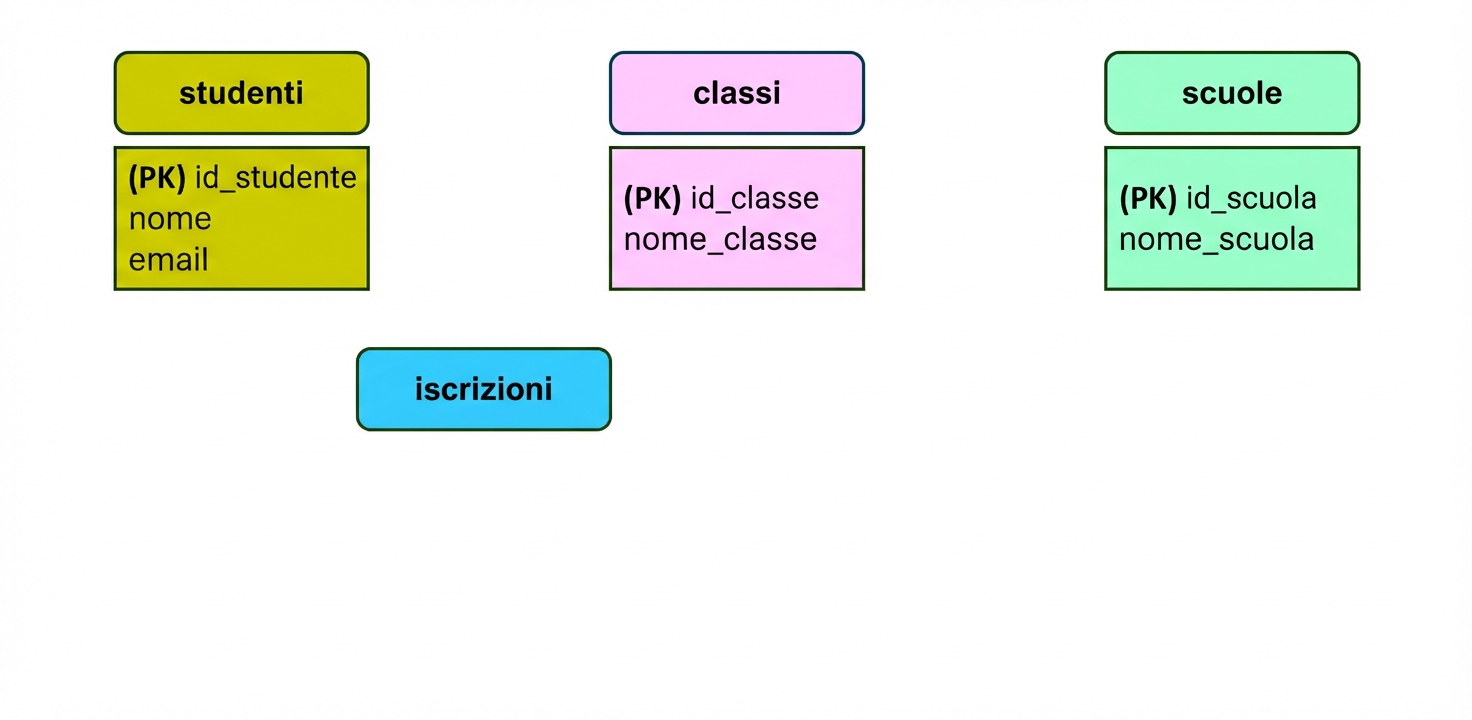

Modello a tema universitario con iscrizioni

Creare il modello ER

Aggiungi una relazione tra entità esistenti:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

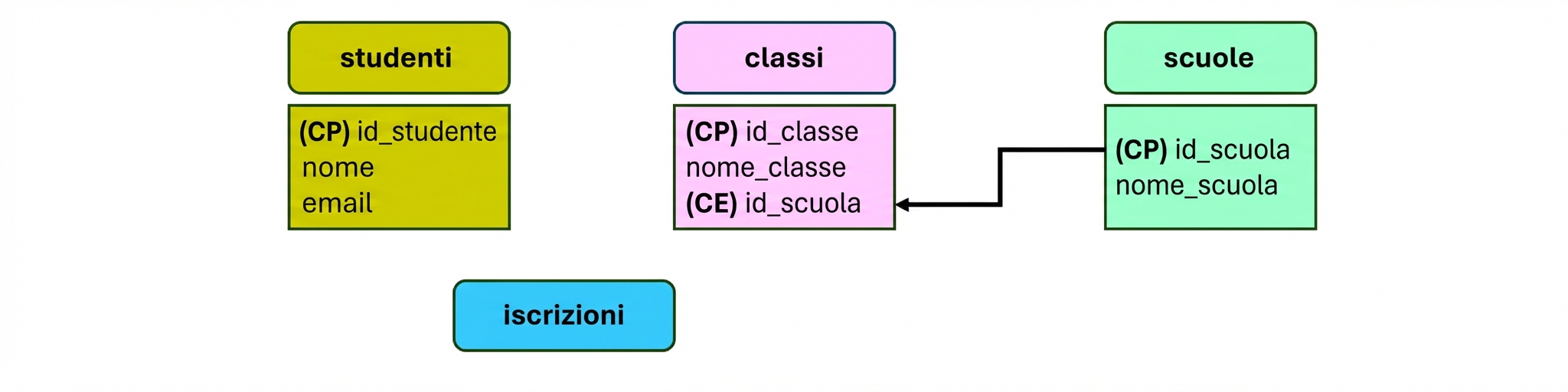

Modello universitario, collegare entità corsi e scuole

Creare il modello ER

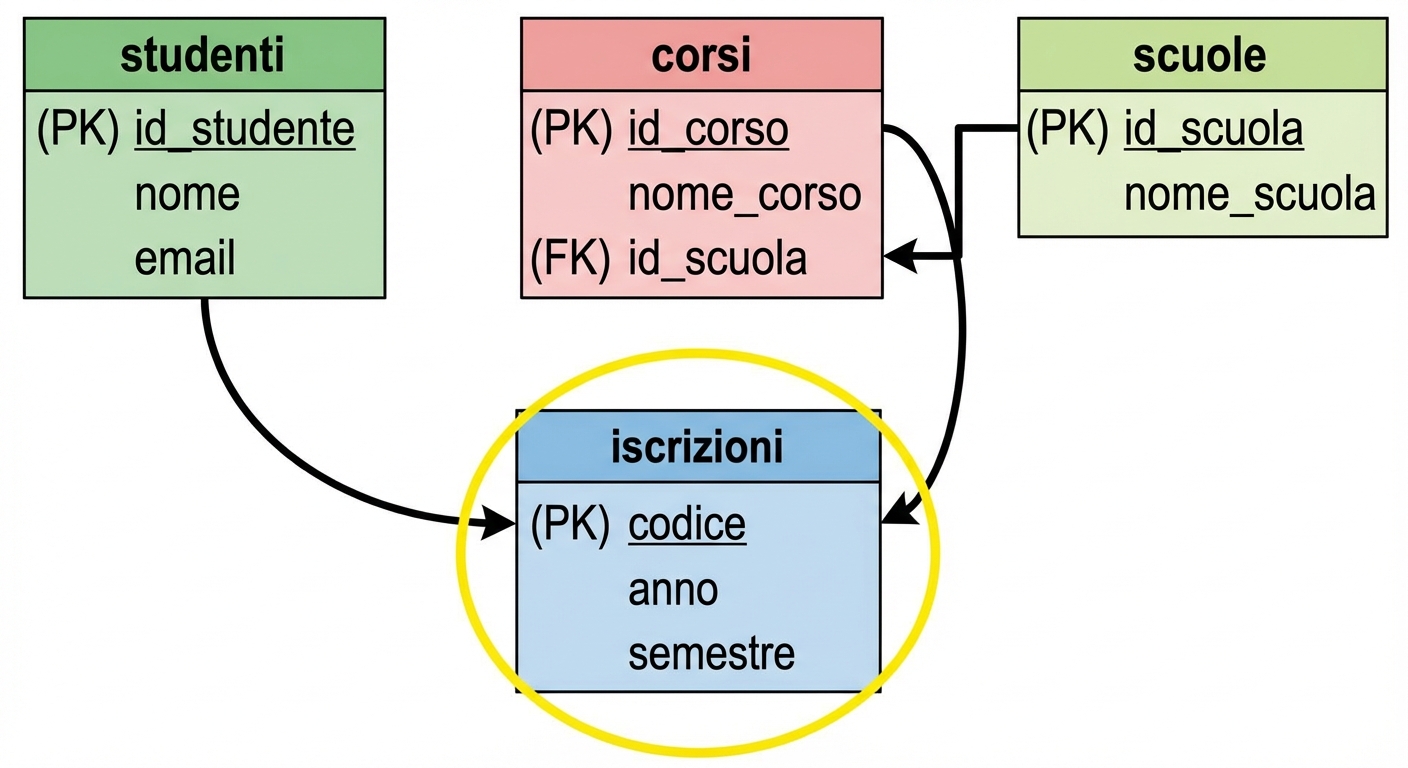

Modello universitario, nuova entità iscrizioni

Creare il modello ER

CREATE OR REPLACE TABLE enrollments (
      -- Crea una nuova entità con identificatore univoco
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Aggiungi gli attributi dell'entità
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Aggiungi relazioni con altre entità
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Creare il modello ER

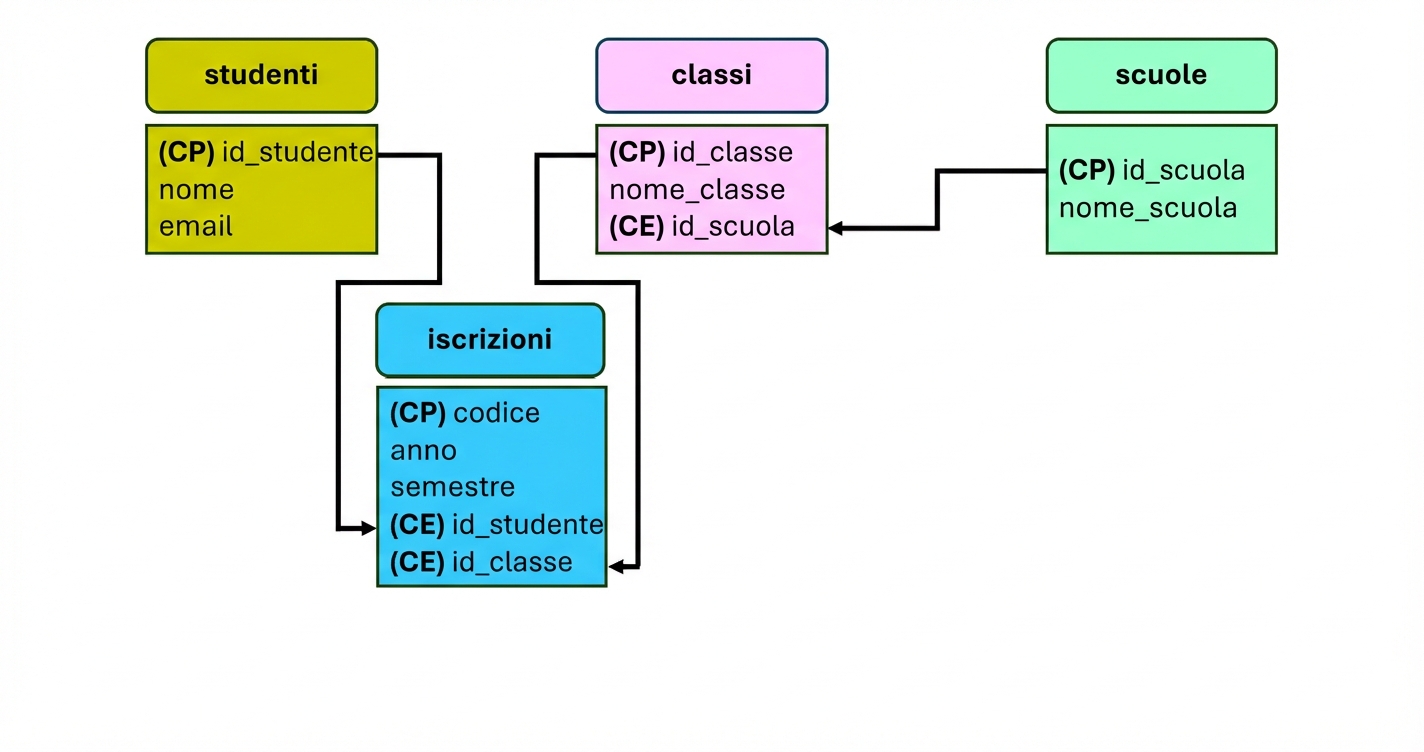

Modello ER universitario finale

Recuperare dati dal modello ER

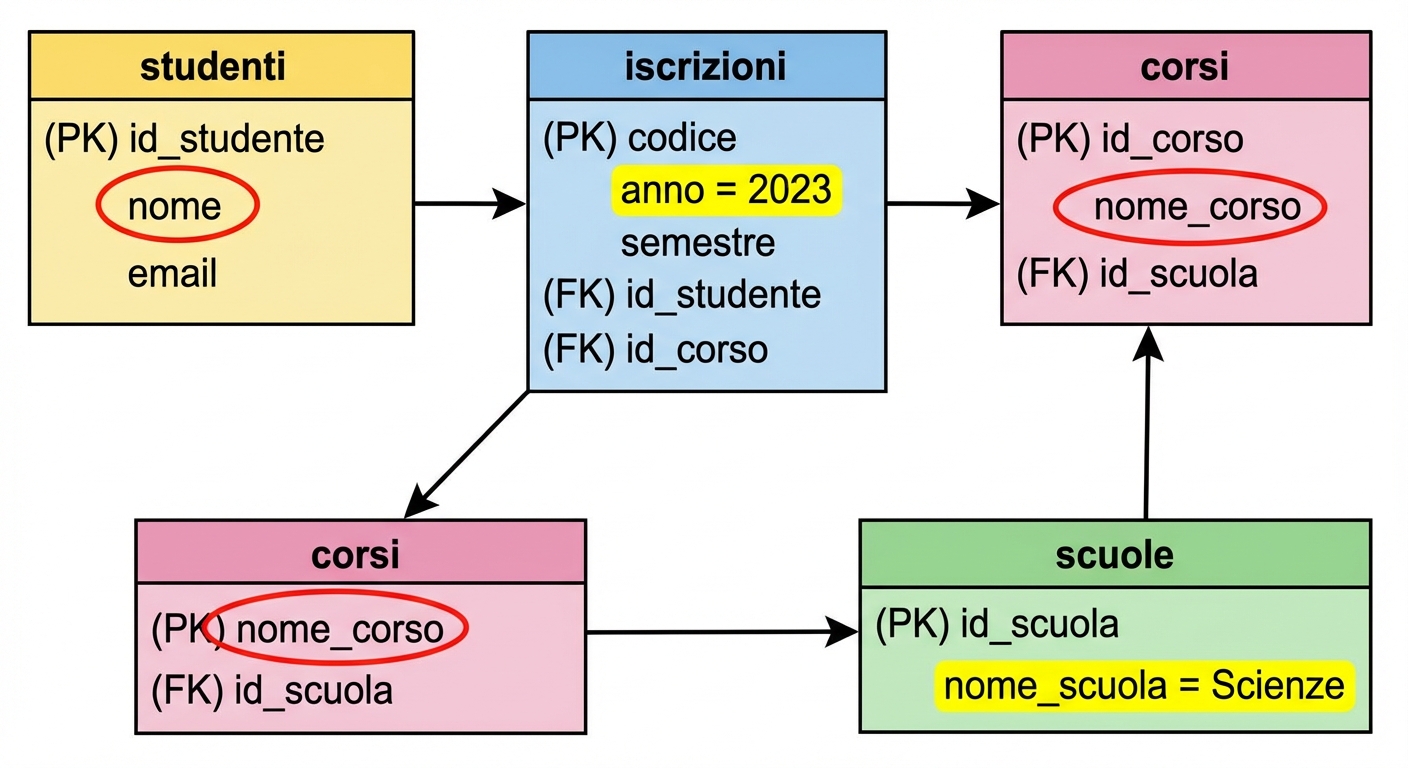

Query del modello ER per nomi studenti e corsi del 2023 nella scuola di Scienze

Recuperare dati dal modello ER

SELECT students.name
FROM students;

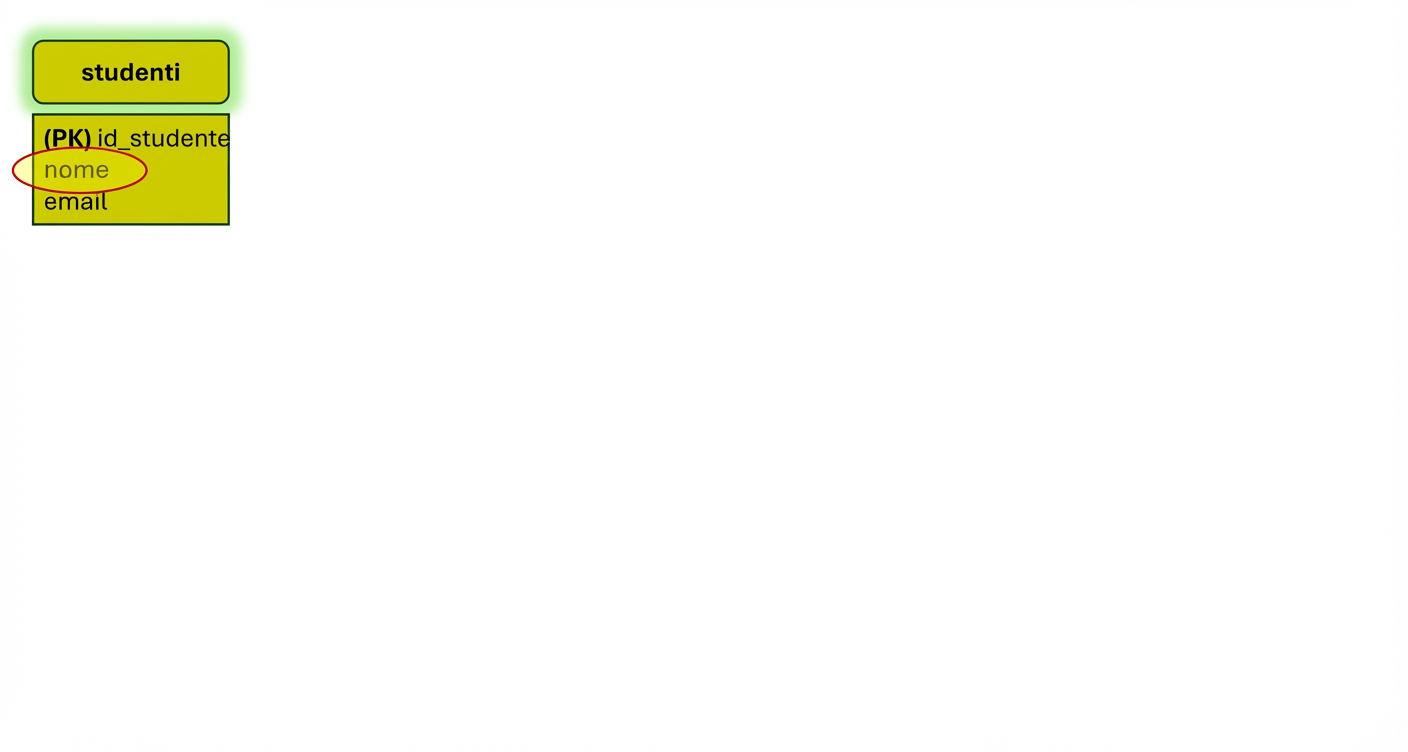

Query del modello ER per i nomi degli studenti

Recuperare dati dal modello ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Query del modello ER per studenti e iscrizioni

Recuperare dati dal modello ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

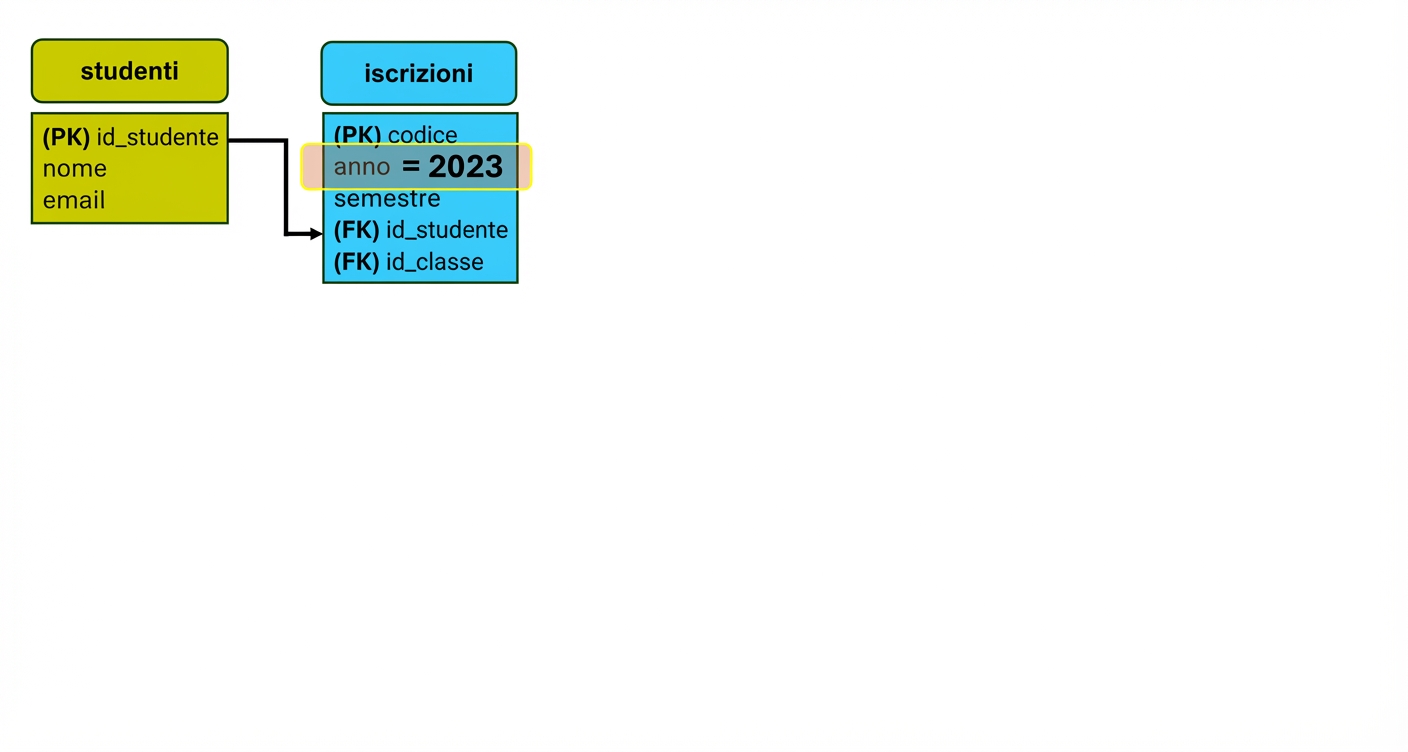

Query del modello ER per le iscrizioni 2023

Recuperare dati dal modello ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Query del modello ER per i nomi dei corsi

Recuperare dati dal modello ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Recuperare dati dal modello ER

JOIN ON: clausola SQL per combinare righe di tabelle in base a una colonna correlata.

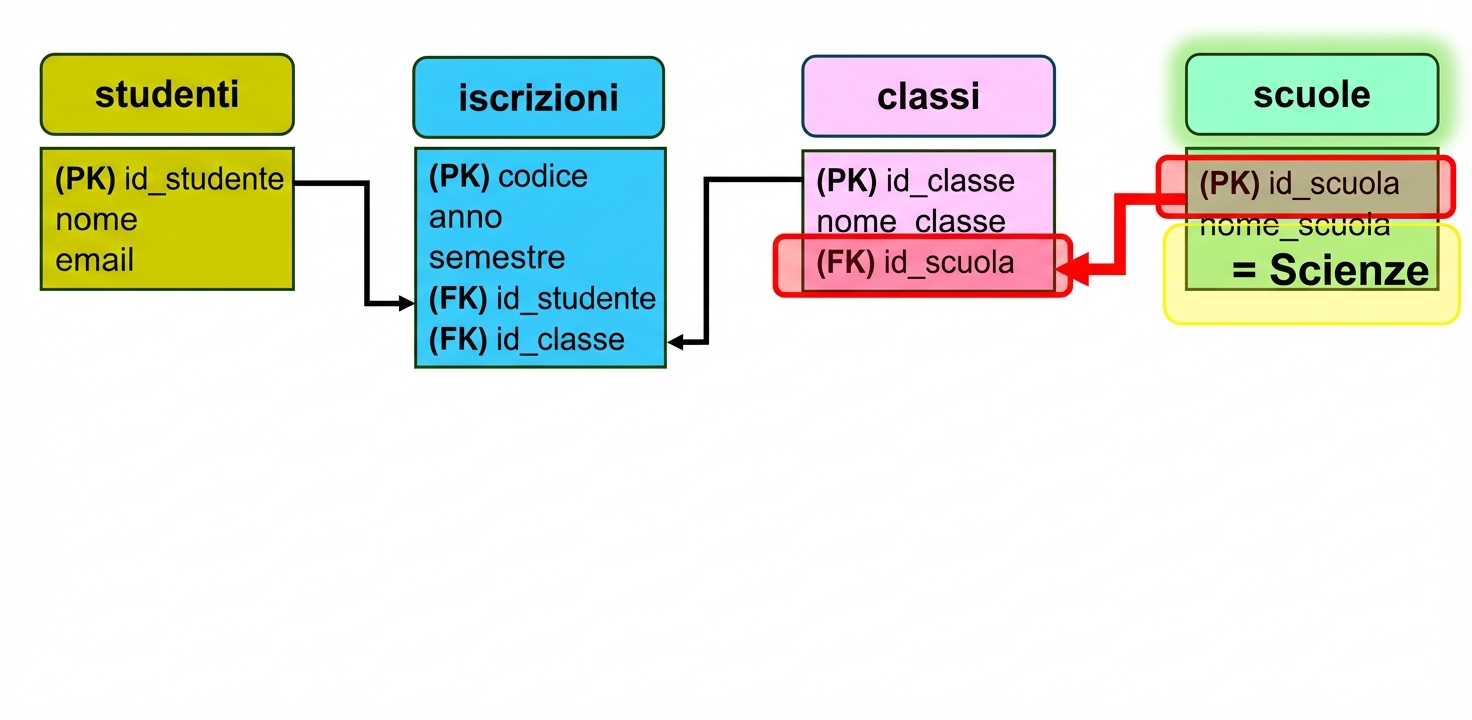

Query del modello ER per la scuola di Scienze

Riepilogo: termini e funzioni

Modello ER: struttura dati normalizzati con entità e relazioni.
SELECT FROM: comando SQL per recuperare colonne da una tabella.
JOIN ON: combina righe tra tabelle tramite una colonna correlata.
WHERE: filtra i record in base a una condizione.
AND: operatore logico usato con WHERE per più condizioni.

-- Query su entità unite, filtrate per condizioni specifiche
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Ayo berlatih!
