Mô hình thực thể - quan hệ (ER)

Nhập môn Mô hình dữ liệu trong Snowflake

Nuno Rocha

Director of Engineering

Giới thiệu về mô hình thực thể - quan hệ

Mô hình thực thể - quan hệ (ER): Cấu trúc dữ liệu chuẩn hóa bằng thực thể, thuộc tính và quan hệ

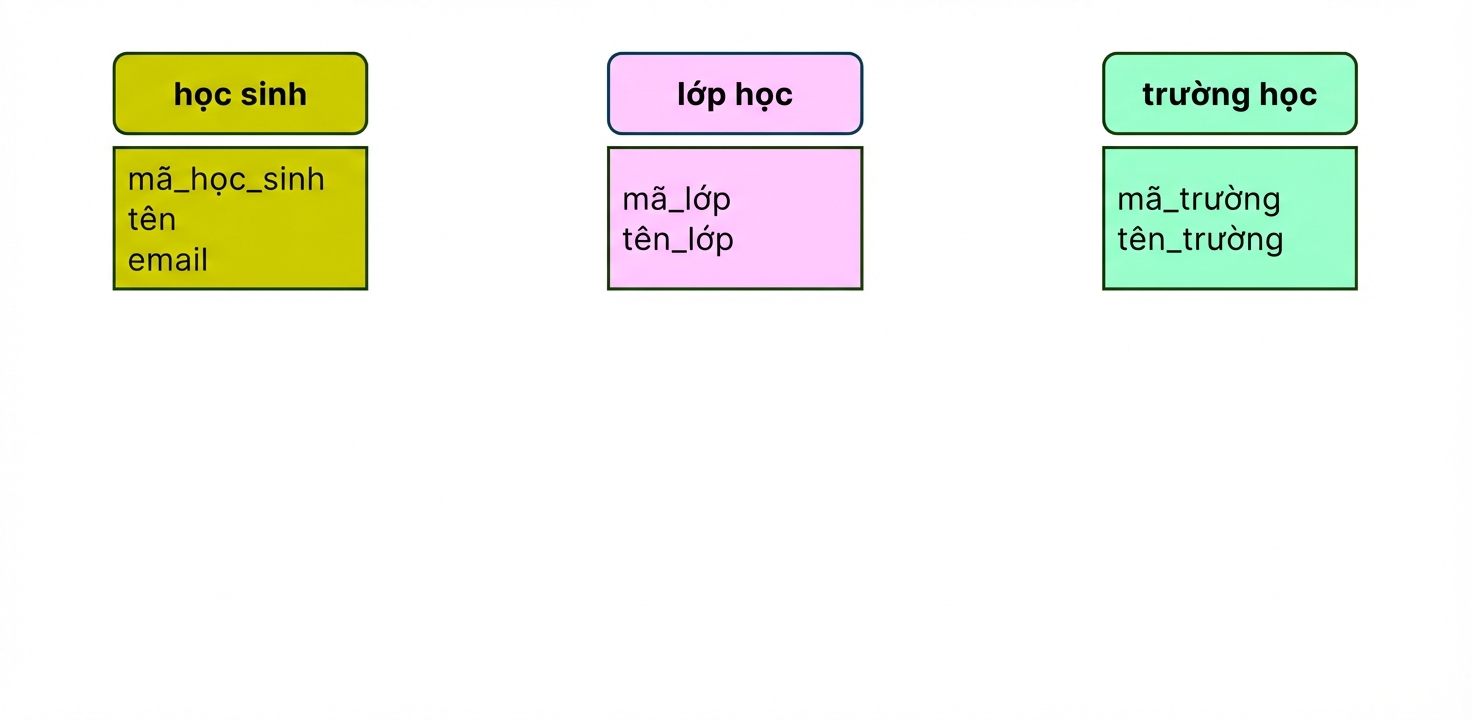

Các thực thể chủ đề trường học cần mô hình hóa

Ví dụ về mô hình thực thể - quan hệ

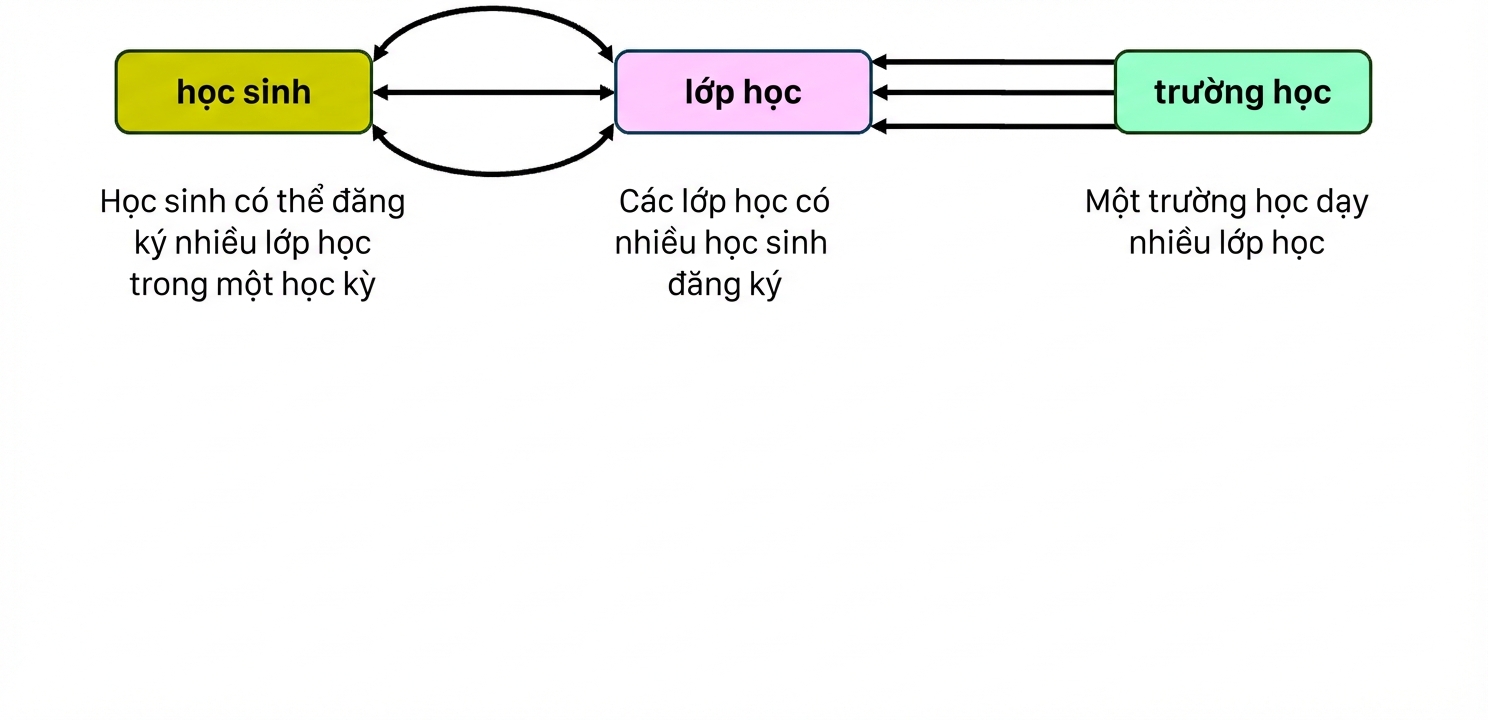

Tương tác giữa các thực thể chủ đề trường học

Vì sao chọn mô hình ER

Rõ ràng
- Đơn giản hóa các kết nối nghiệp vụ, phản ánh tương tác thực tế
Tổ chức
- Phân tách dữ liệu thành các thực thể liên quan, dễ quản lý thông tin
Linh hoạt
- Thích ứng để mở rộng và thay đổi theo thời gian

Xây dựng mô hình ER

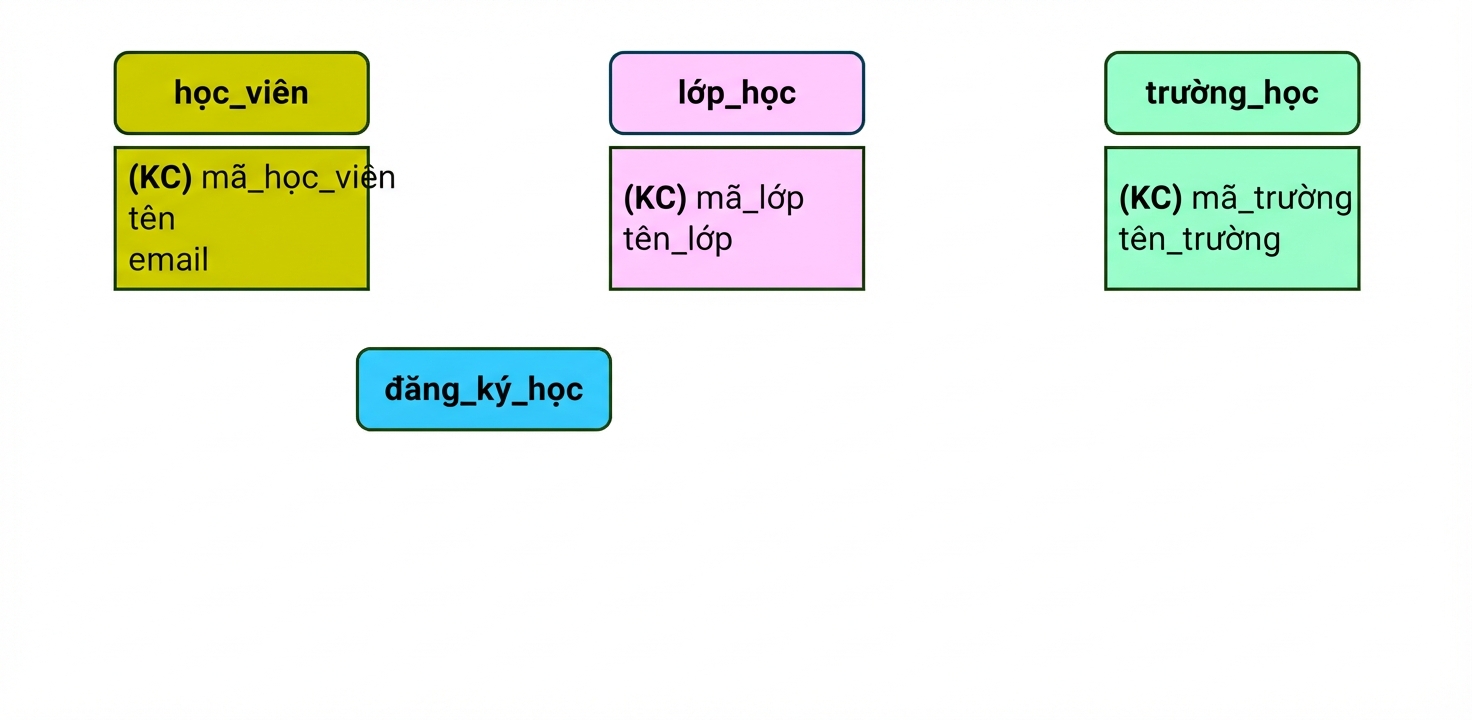

Mô hình chủ đề trường học cộng thêm enrollments

Xây dựng mô hình ER

Thêm quan hệ giữa các thực thể hiện có:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

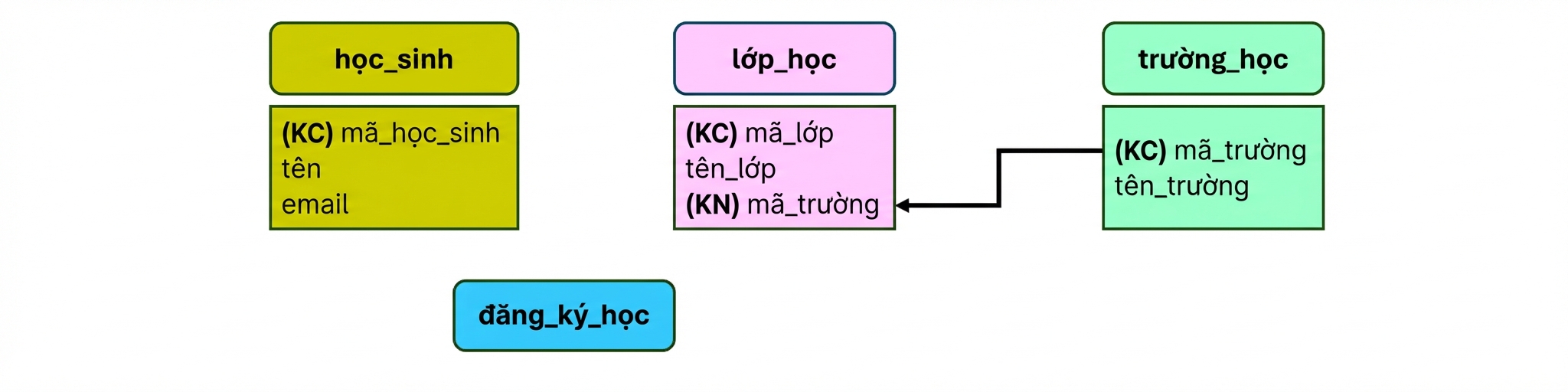

Mô hình chủ đề trường học, liên kết thực thể classes và schools

Xây dựng mô hình ER

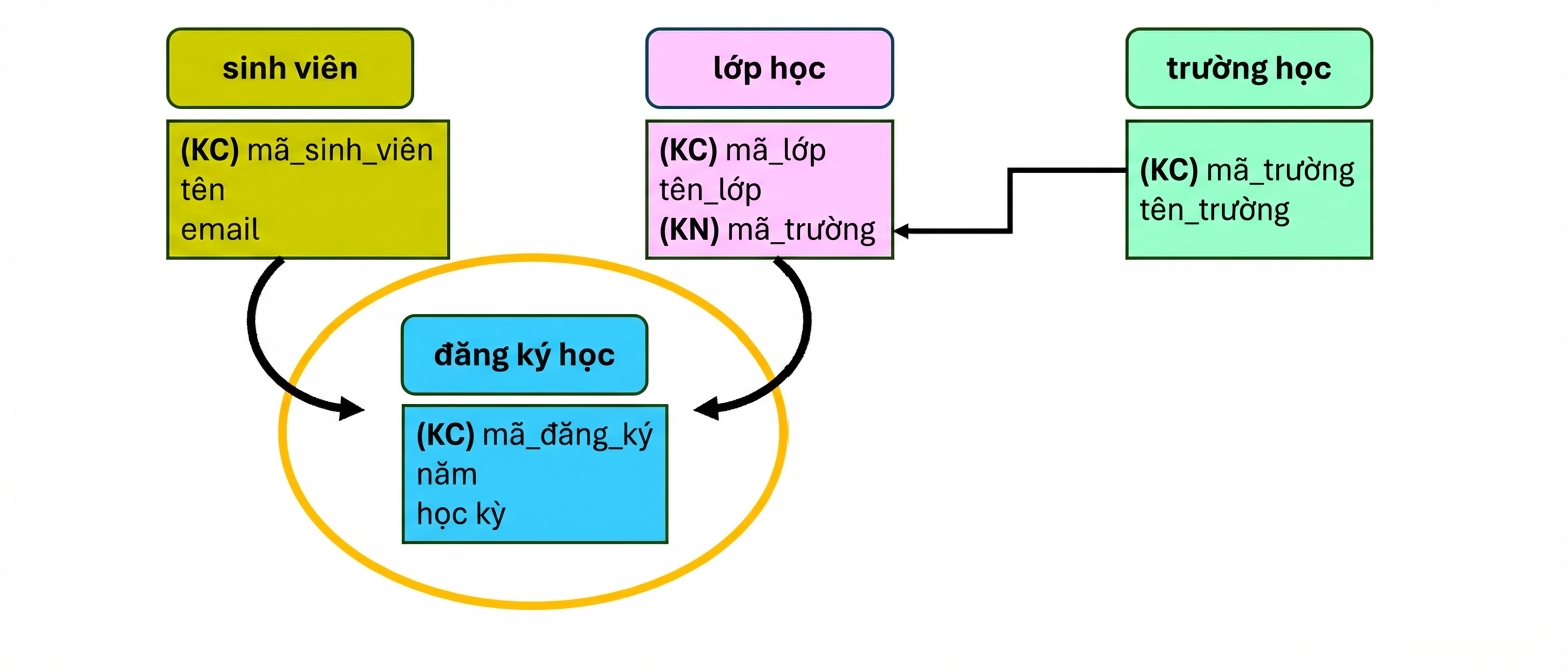

Mô hình chủ đề trường học, thêm thực thể enrollments

Xây dựng mô hình ER

CREATE OR REPLACE TABLE enrollments (
      -- Tạo thực thể mới với định danh duy nhất
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Thêm thuộc tính của thực thể
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Thêm quan hệ tới thực thể khác
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Xây dựng mô hình ER

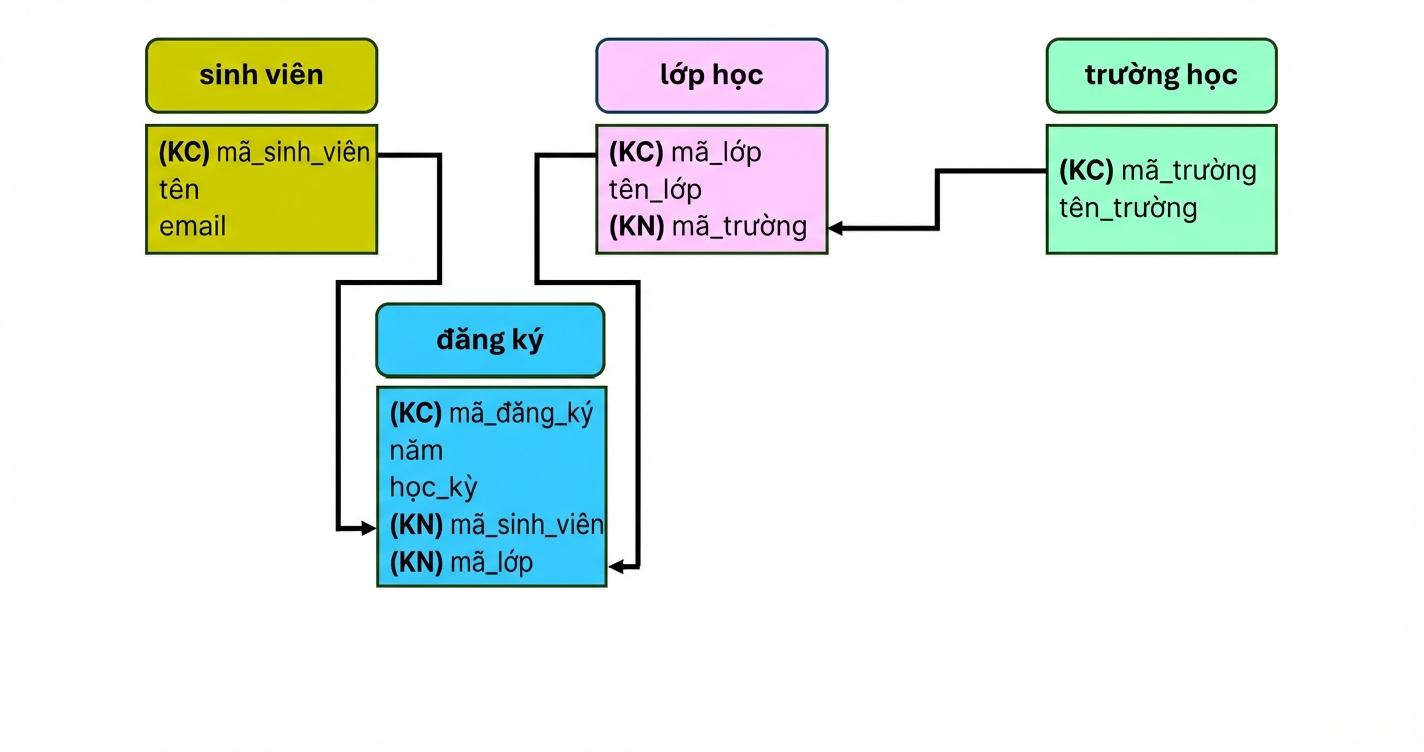

Mô hình ER cuối cùng của trường học

Truy xuất dữ liệu từ mô hình ER

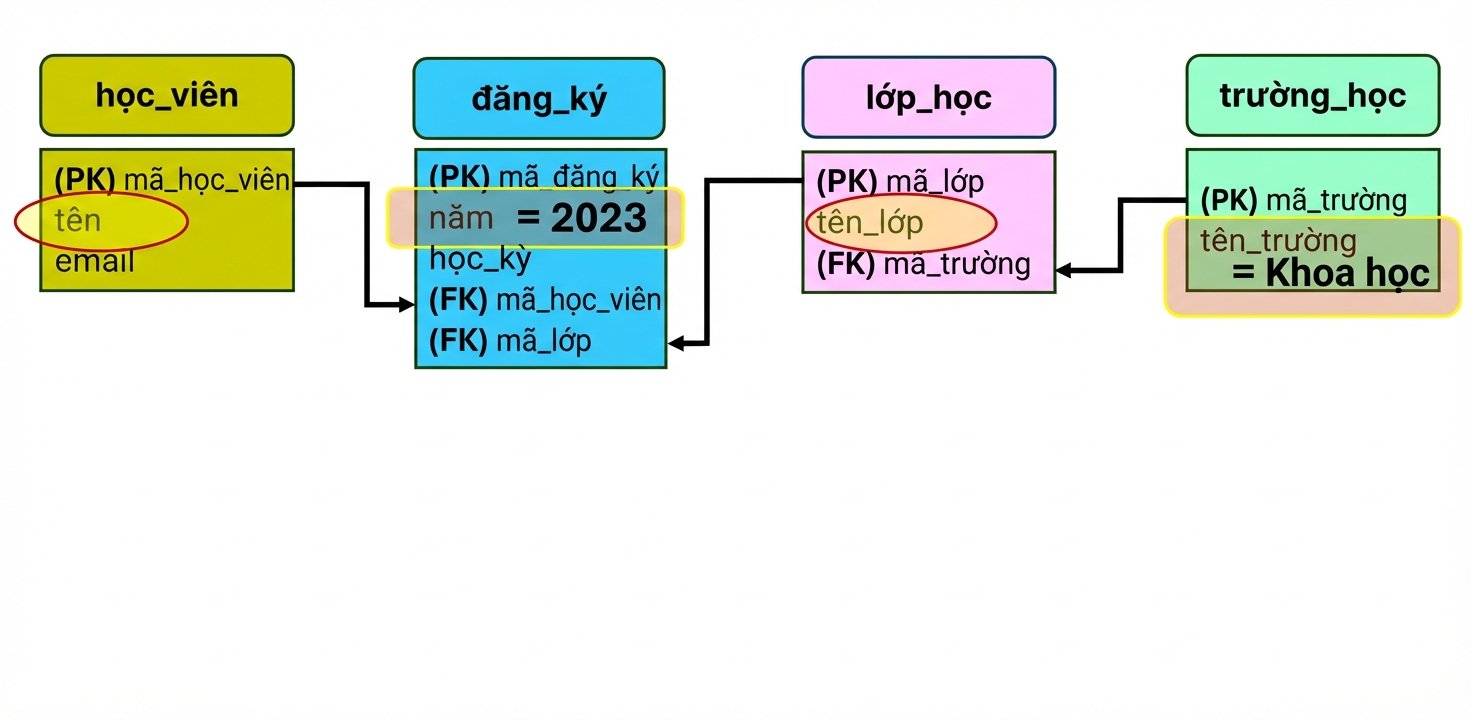

Truy vấn ER để lấy tên sinh viên và lớp đã đăng ký năm 2023 tại khối Khoa học

Truy xuất dữ liệu từ mô hình ER

SELECT students.name
FROM students;

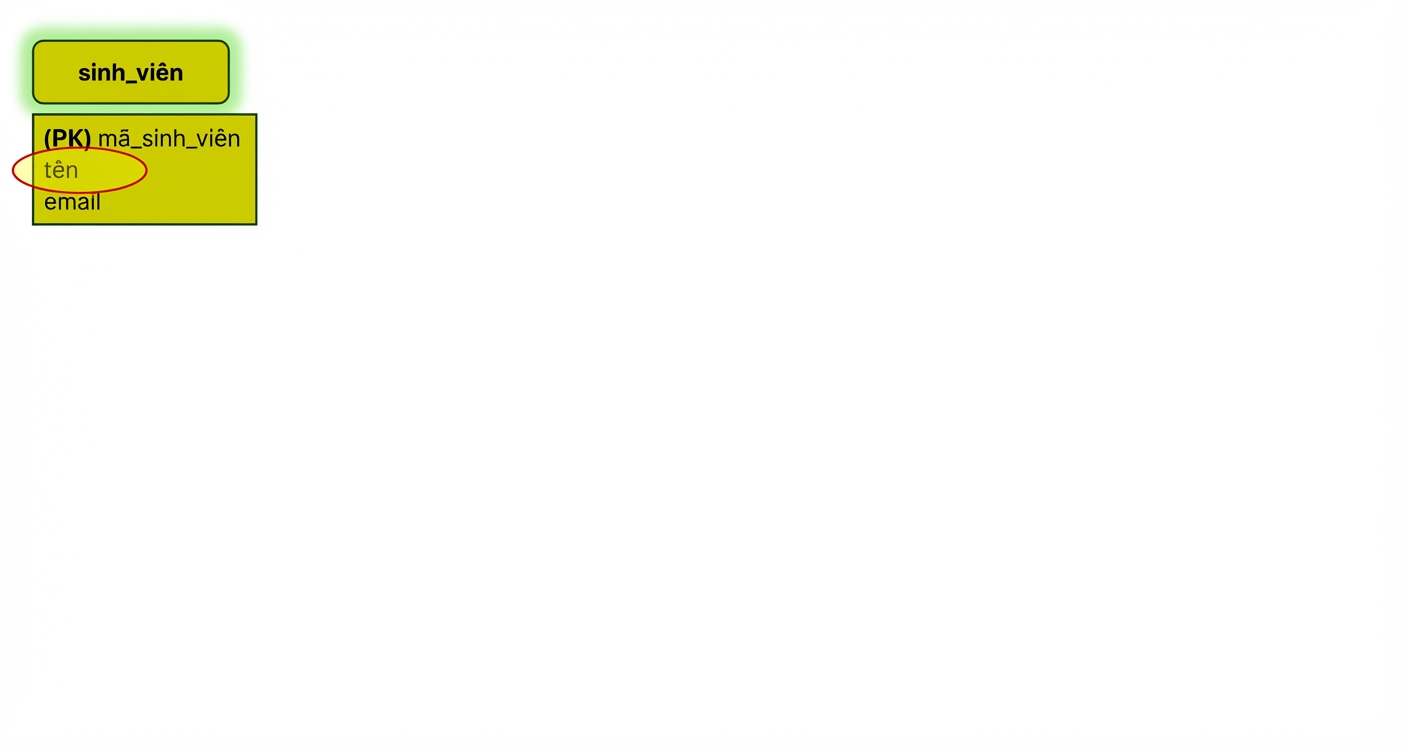

Truy vấn ER để lấy tên sinh viên

Truy xuất dữ liệu từ mô hình ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Truy vấn ER cho sinh viên và lượt ghi danh

Truy xuất dữ liệu từ mô hình ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

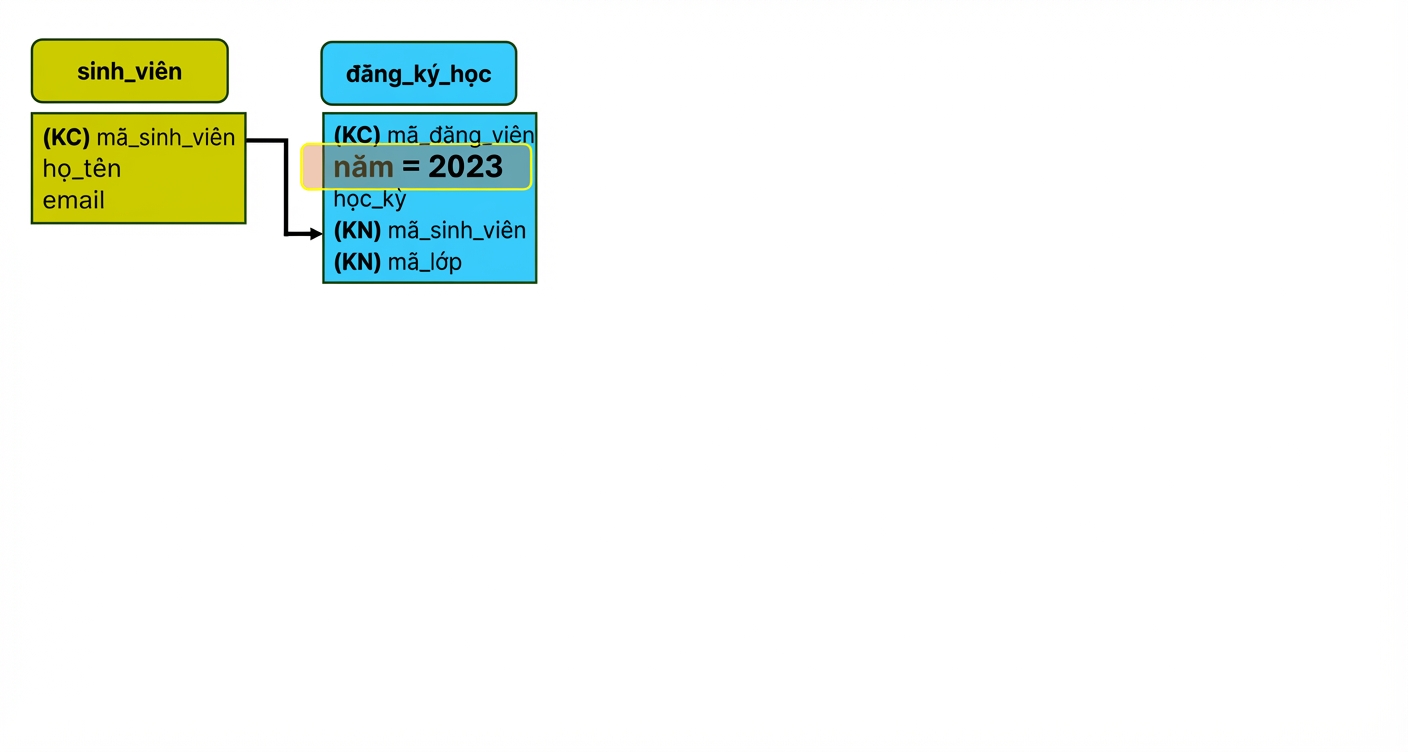

Truy vấn ER cho lượt ghi danh năm 2023

Truy xuất dữ liệu từ mô hình ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Truy vấn ER để lấy tên lớp học

Truy xuất dữ liệu từ mô hình ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Truy xuất dữ liệu từ mô hình ER

JOIN ON: Mệnh đề SQL để kết hợp các dòng từ bảng dựa ON cột liên quan.

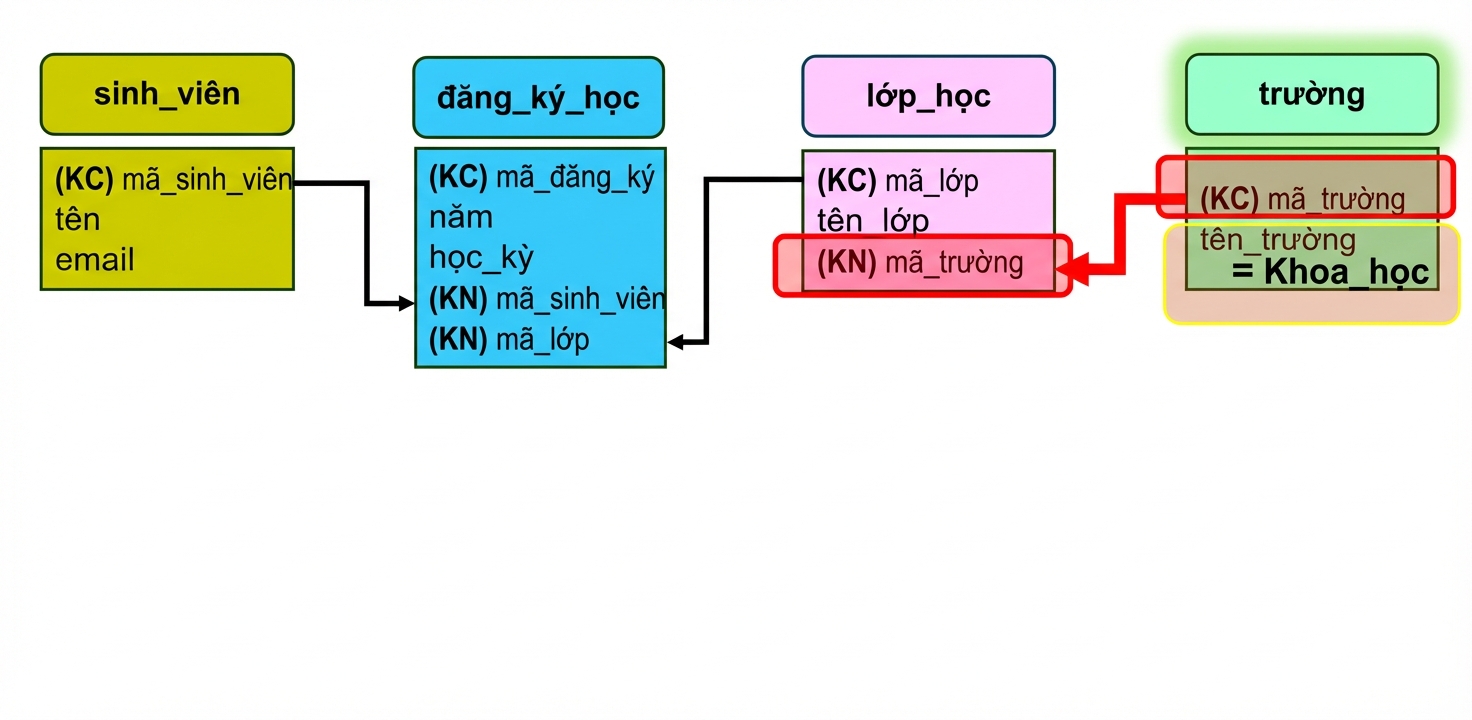

Truy vấn ER cho khối Khoa học

Tổng quan thuật ngữ và chức năng

Mô hình thực thể - quan hệ (ER): Cấu trúc dữ liệu chuẩn hóa bằng thực thể và quan hệ.
SELECT FROM: Lệnh SQL để lấy cột từ một bảng.
JOIN ON: Mệnh đề SQL kết hợp các dòng từ bảng dựa ON cột liên quan.
WHERE: Mệnh đề SQL lọc bản ghi theo điều kiện.
AND: Toán tử logic dùng với WHERE để kết hợp nhiều điều kiện.

-- Truy vấn dữ liệu từ các thực thể đã JOIN, lọc theo điều kiện
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Ayo berlatih!
