분석 대시보드

대시보드 디자인 개념

Olga Scrivner, PhD

President, Scrivner Solutions Inc

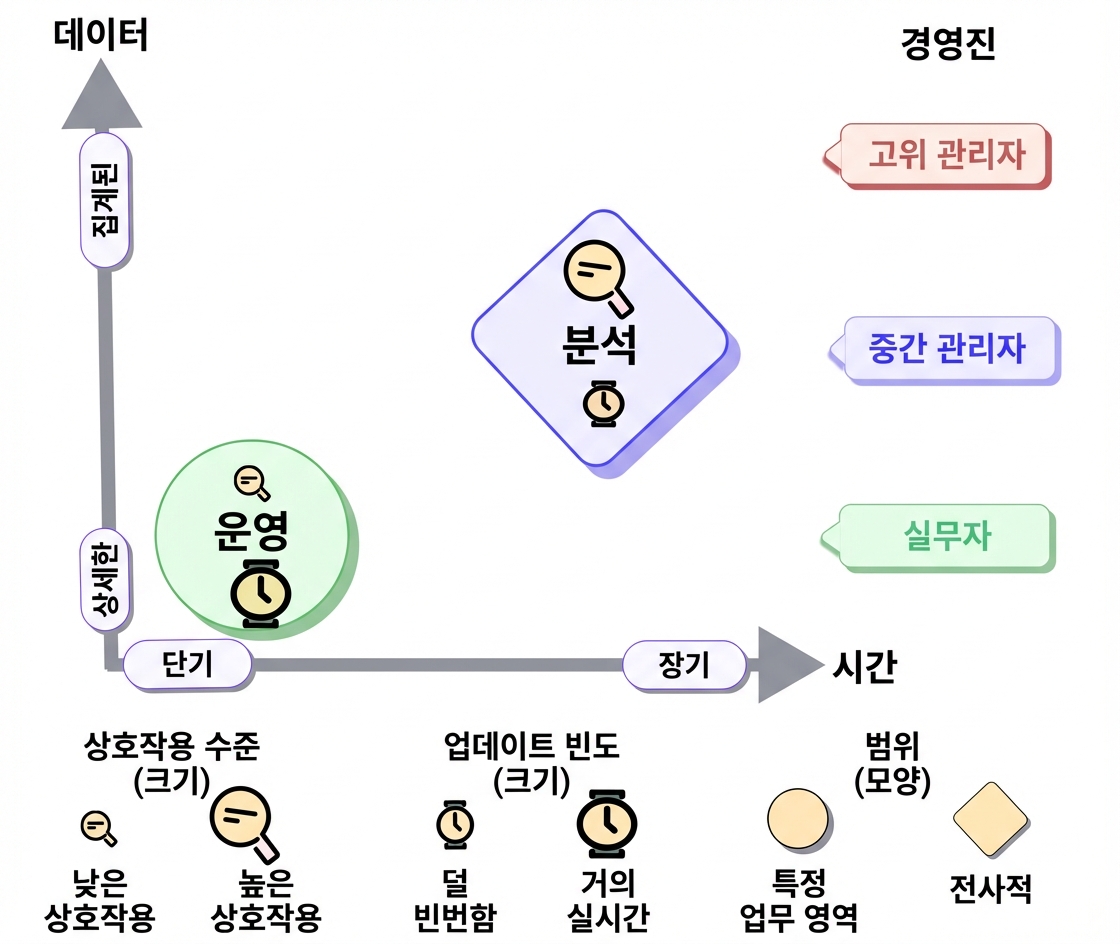

심층 분석 대시보드

목적

• 심층 인사이트 도출을 위한 데이터 마이닝

데이터 유형

• 대용량 데이터, 낮은 업데이트 빈도 (월별, 분기별)

인터랙티비티:

• 높은 상호작용: 드릴다운, 필터, 슬라이더

이해관계자

• 분석가

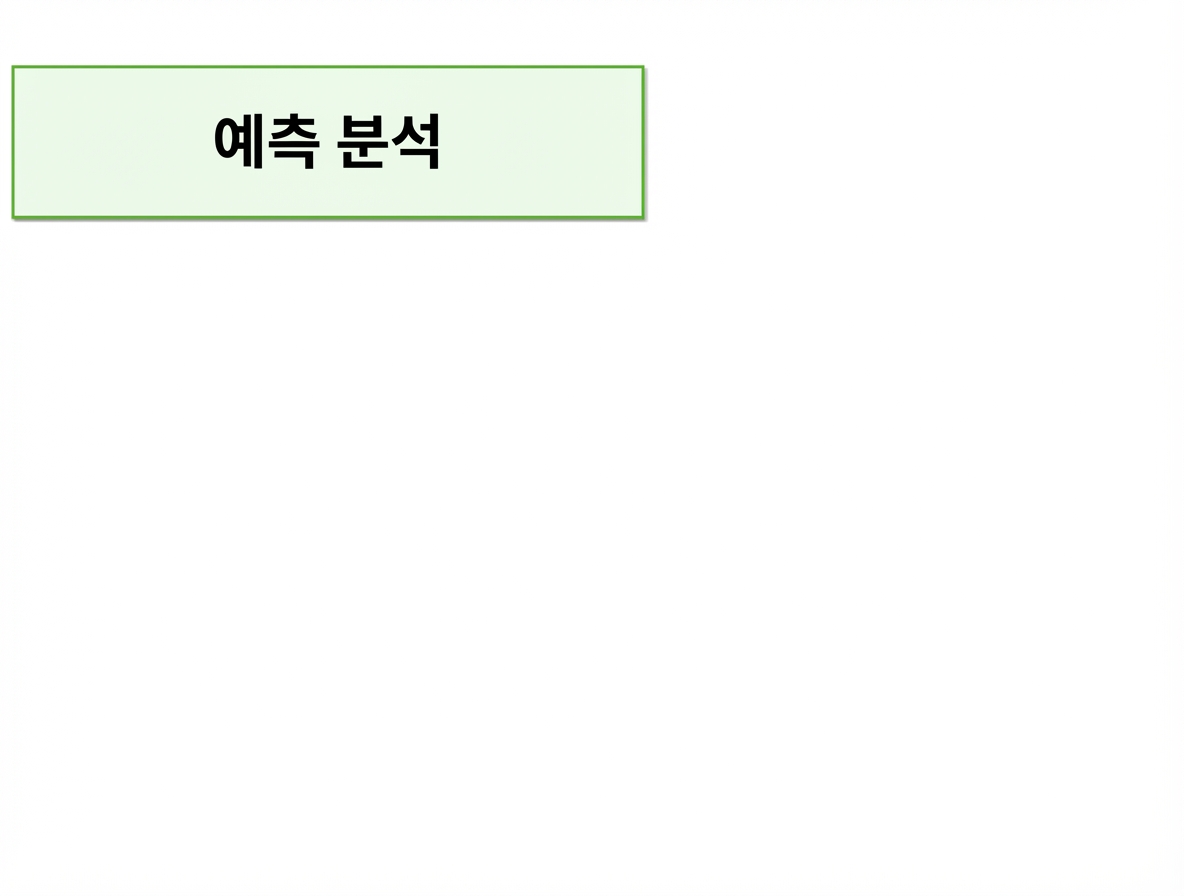

분석 대시보드의 이점





• 과거 데이터를 기반으로 미래 의사결정 지원

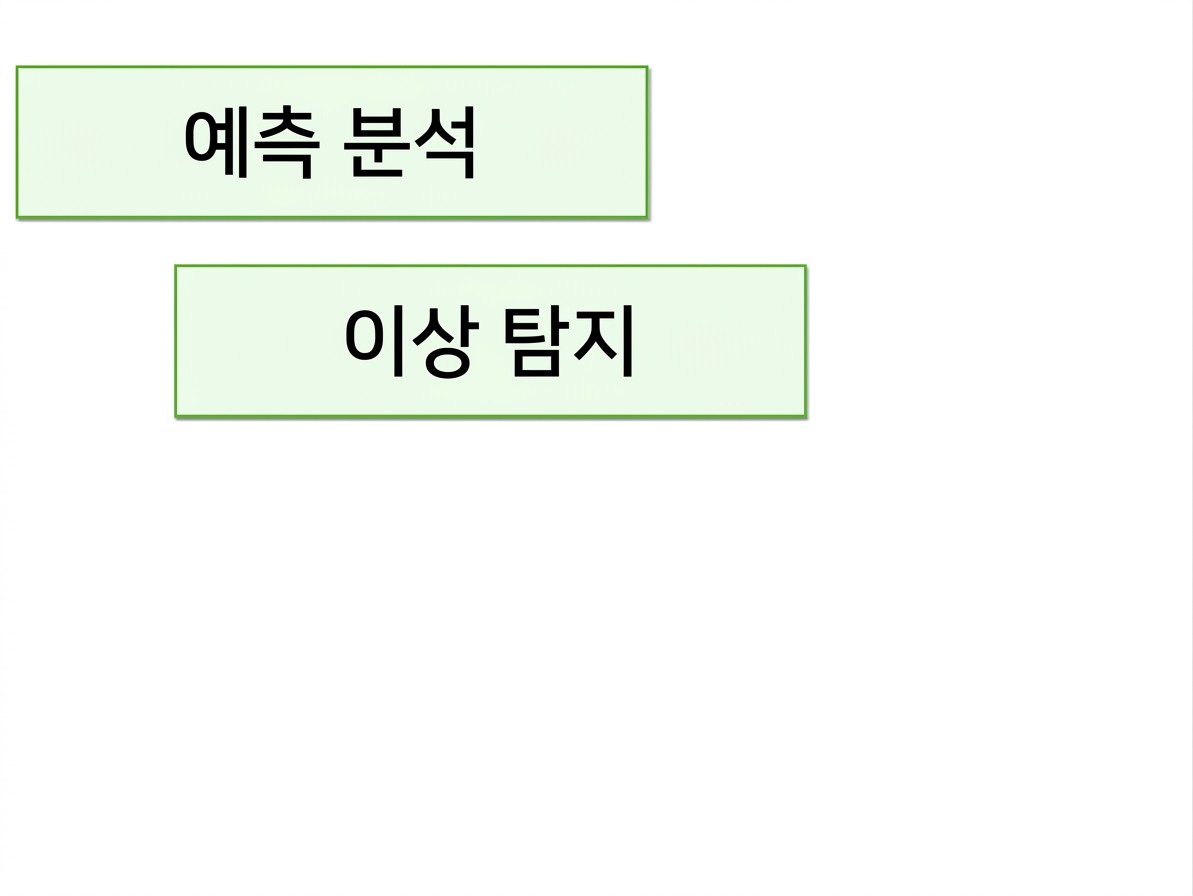

분석 대시보드의 이점





• 과거 데이터를 기반으로 미래 의사결정 지원

• 비즈니스 트렌드에서 이상 행동 식별

분석 대시보드의 이점





• 과거 데이터를 기반으로 미래 의사결정 지원

• 비즈니스 트렌드에서 이상 행동 식별

• 숨겨진 패턴 및 변수 간 상호작용 파악

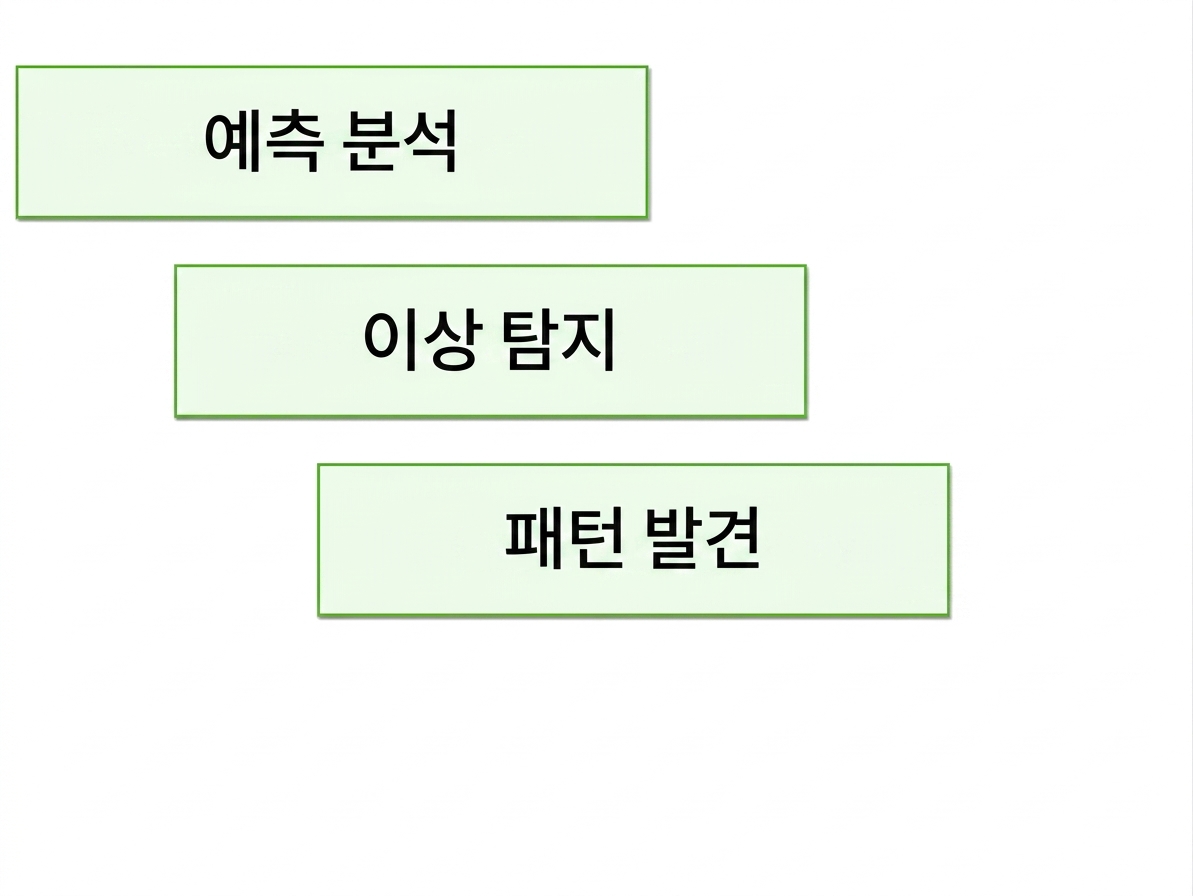

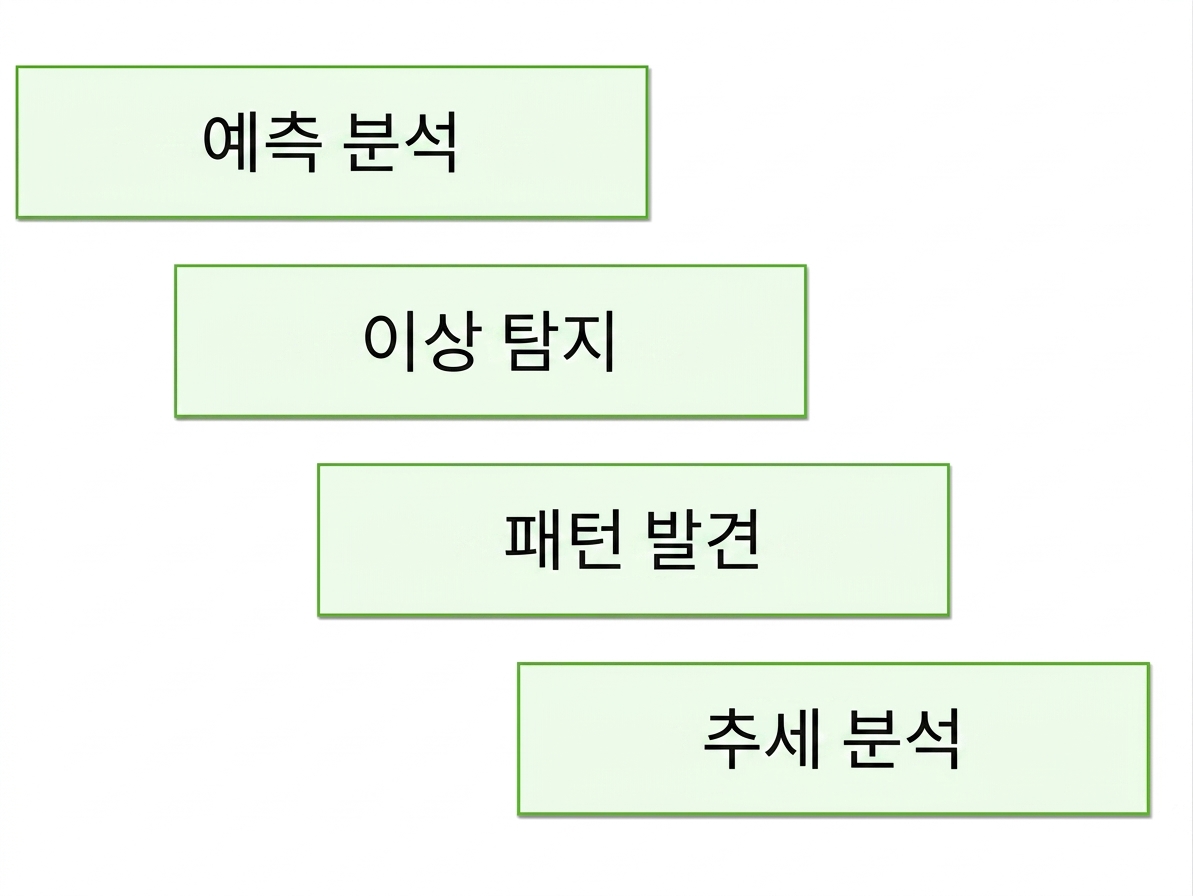

분석 대시보드의 이점





• 과거 데이터를 기반으로 미래 의사결정 지원

• 비즈니스 트렌드에서 이상 행동 식별

• 숨겨진 패턴 및 변수 간 상호작용 파악

• 성과 지표를 시간 흐름에 따라 분석하여 문제 기간 식별

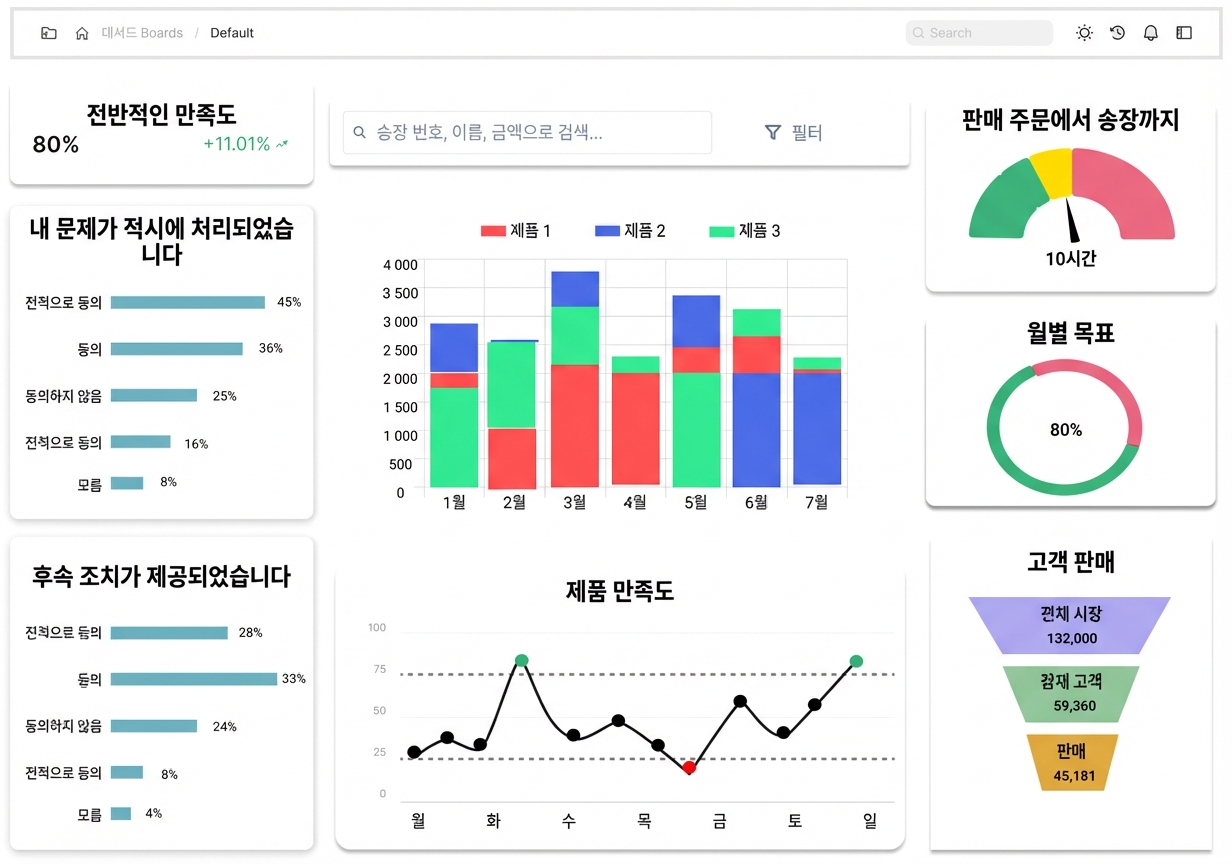

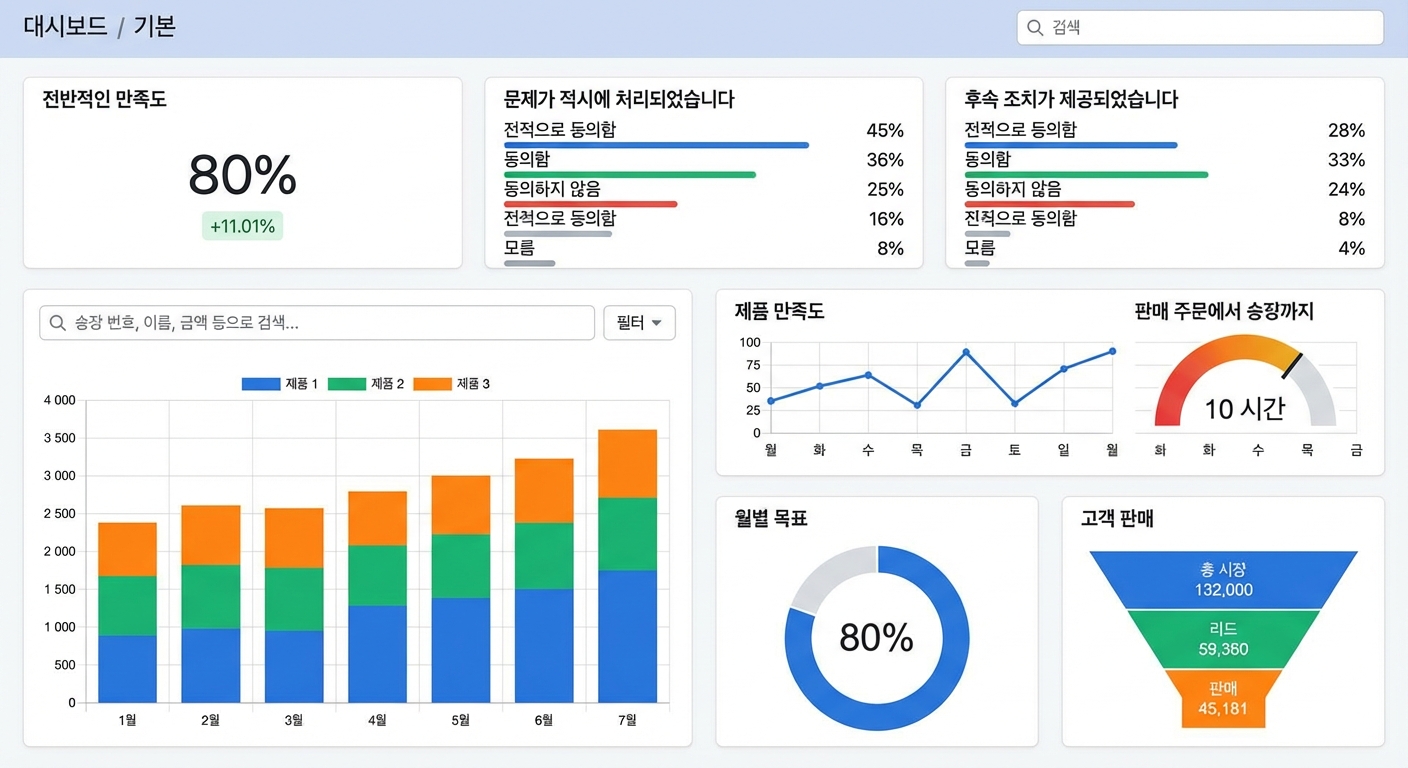

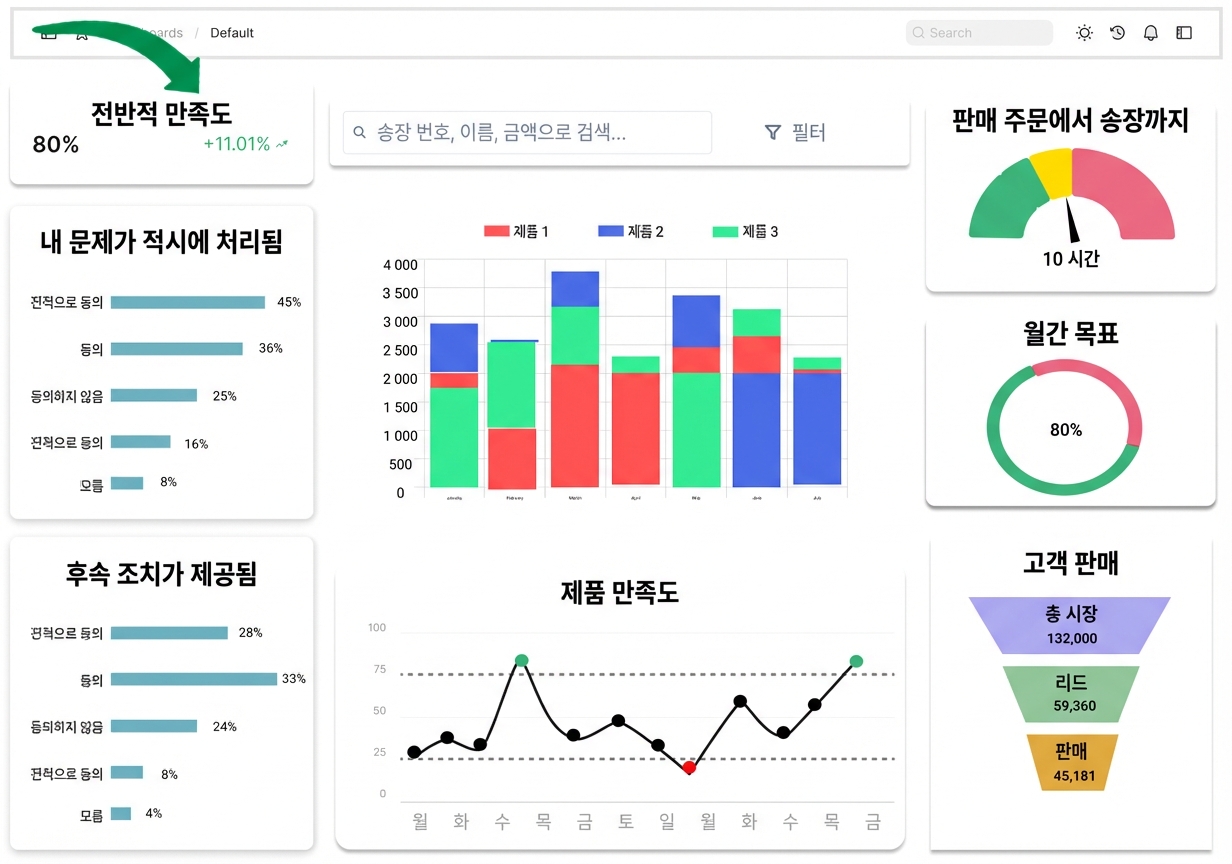

분석 대시보드의 그래픽 구성 요소



¹ Zoho analytics. 2017. Analytical dashboard.

분석 대시보드의 그래픽 구성 요소





상태: 지표

¹ Zoho analytics. 2017. Analytical dashboard.

분석 대시보드의 그래픽 구성 요소





상태: 지표

목표 미터: 목표 설정 및 모니터링

¹ Zoho analytics. 2017. Analytical dashboard.

분석 대시보드의 그래픽 구성 요소





상태: 지표

목표 미터: 목표 설정 및 모니터링

비교기: 데이터 개요 및 비교

¹ Zoho analytics. 2017. Analytical dashboard.

분석 대시보드의 그래픽 구성 요소





상태: 지표

목표 미터: 목표 설정 및 모니터링

비교기: 데이터 개요 및 비교

이상 탐지기: 비즈니스 이상 징후 탐지

¹ Zoho analytics. 2017. Analytical dashboard.

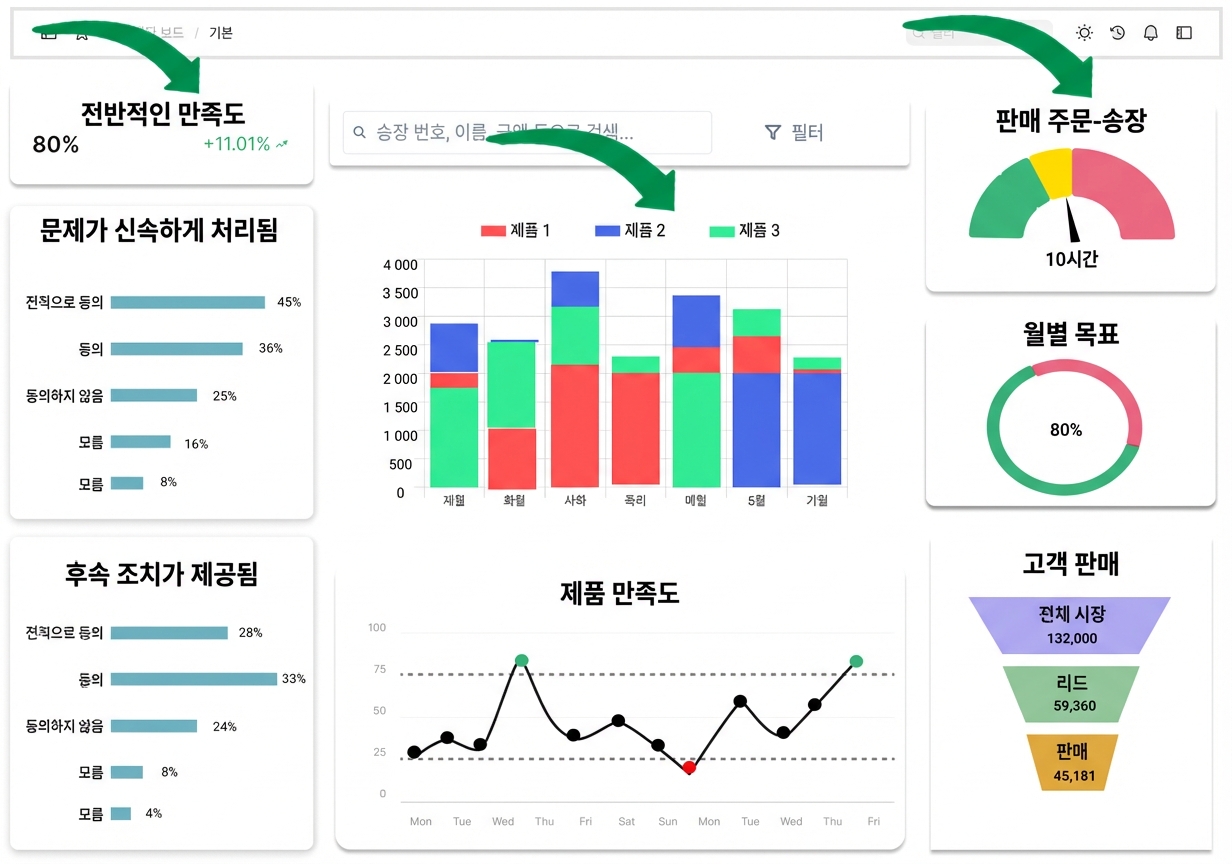

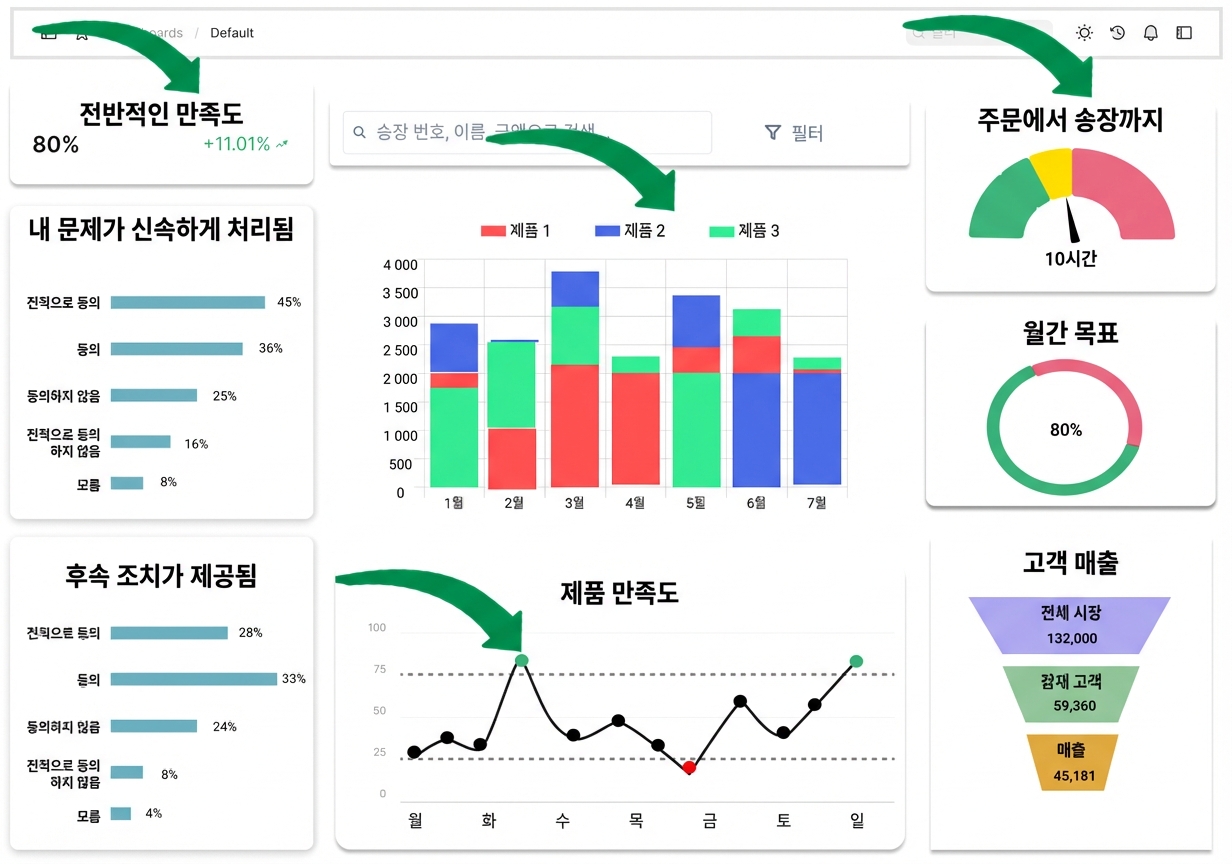

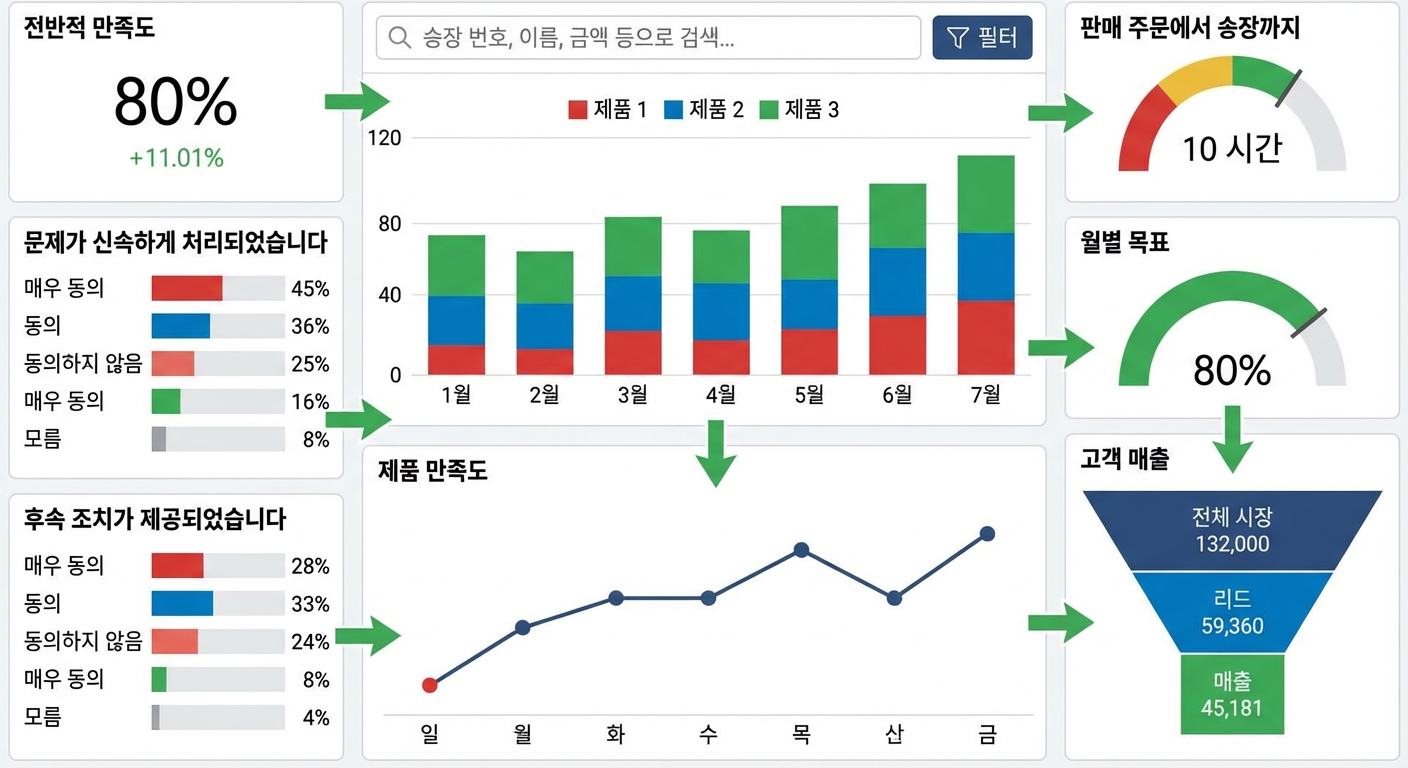

분석 대시보드의 그래픽 구성 요소





상태: 지표

목표 미터: 목표 설정 및 모니터링

비교기: 데이터 개요 및 비교

이상 탐지기: 비즈니스 이상 징후 탐지

퍼널: 기업 단계 시각화

¹ Zoho analytics. 2017. Analytical dashboard.

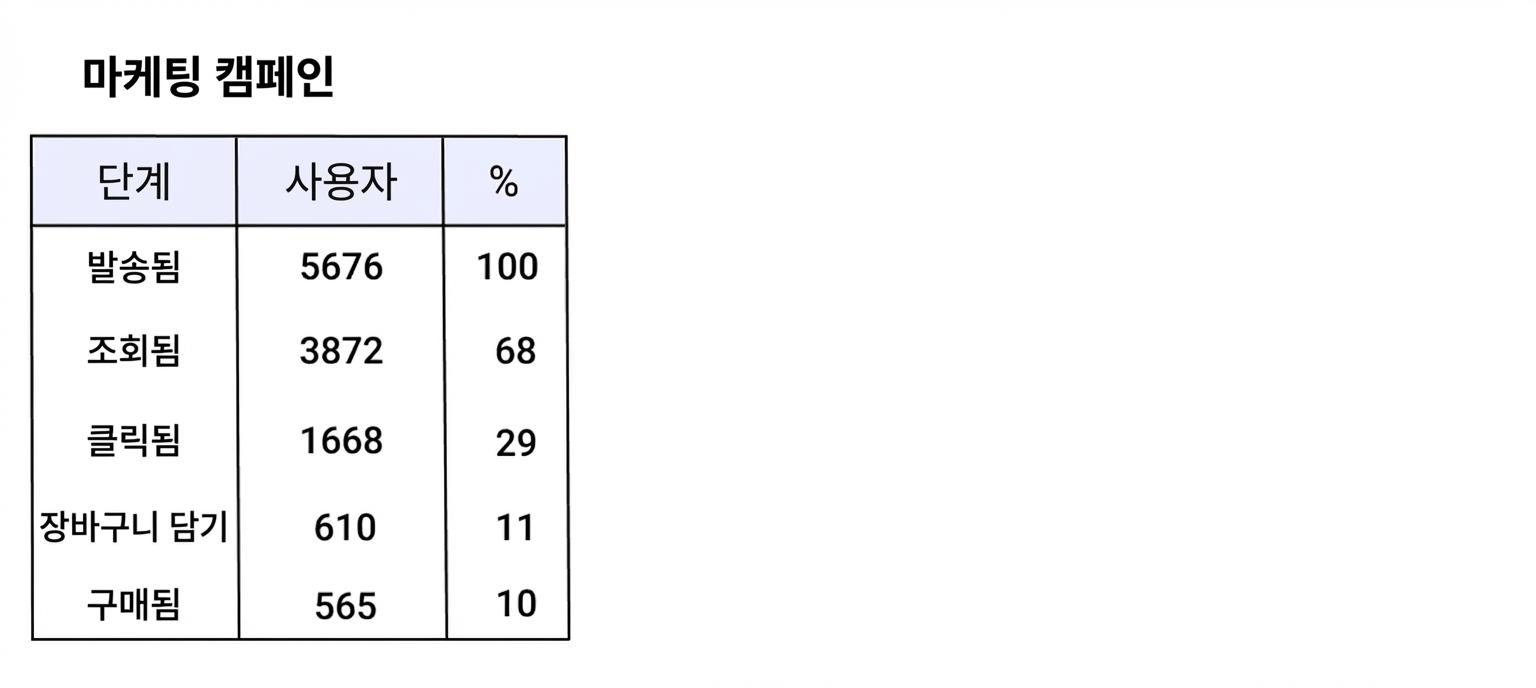

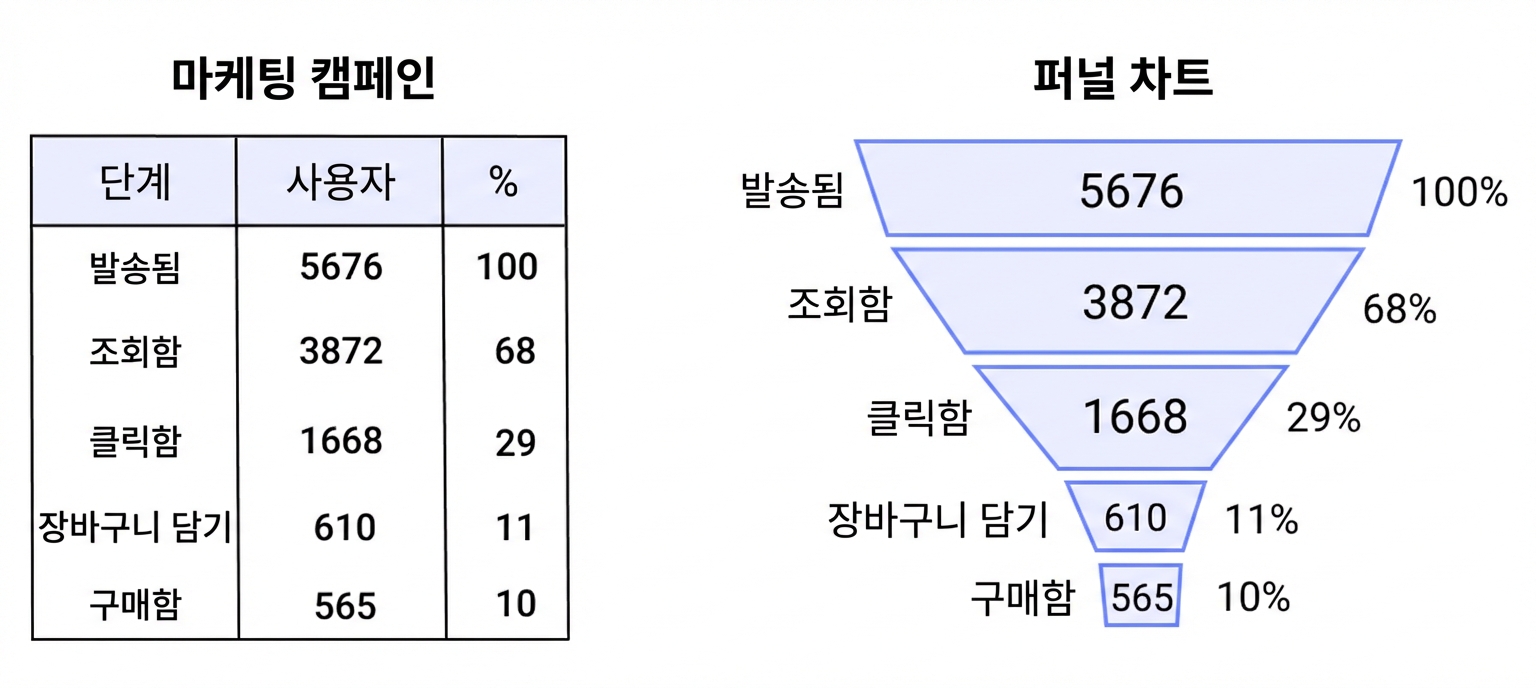

퍼널 차트에 대한 특별 설명

• 비즈니스 프로세스의 순차적 단계 (영업 파이프라인, 마케팅 캠페인 도달)
• 넓은 상단에서 시작하여 작은 세그먼트로 분기

퍼널 차트에 대한 특별 설명

• 비즈니스 프로세스의 순차적 단계 (영업 파이프라인, 마케팅 캠페인 도달)
• 넓은 상단에서 시작하여 작은 세그먼트로 분기

• 고수준 탐색적 시각화로 활용

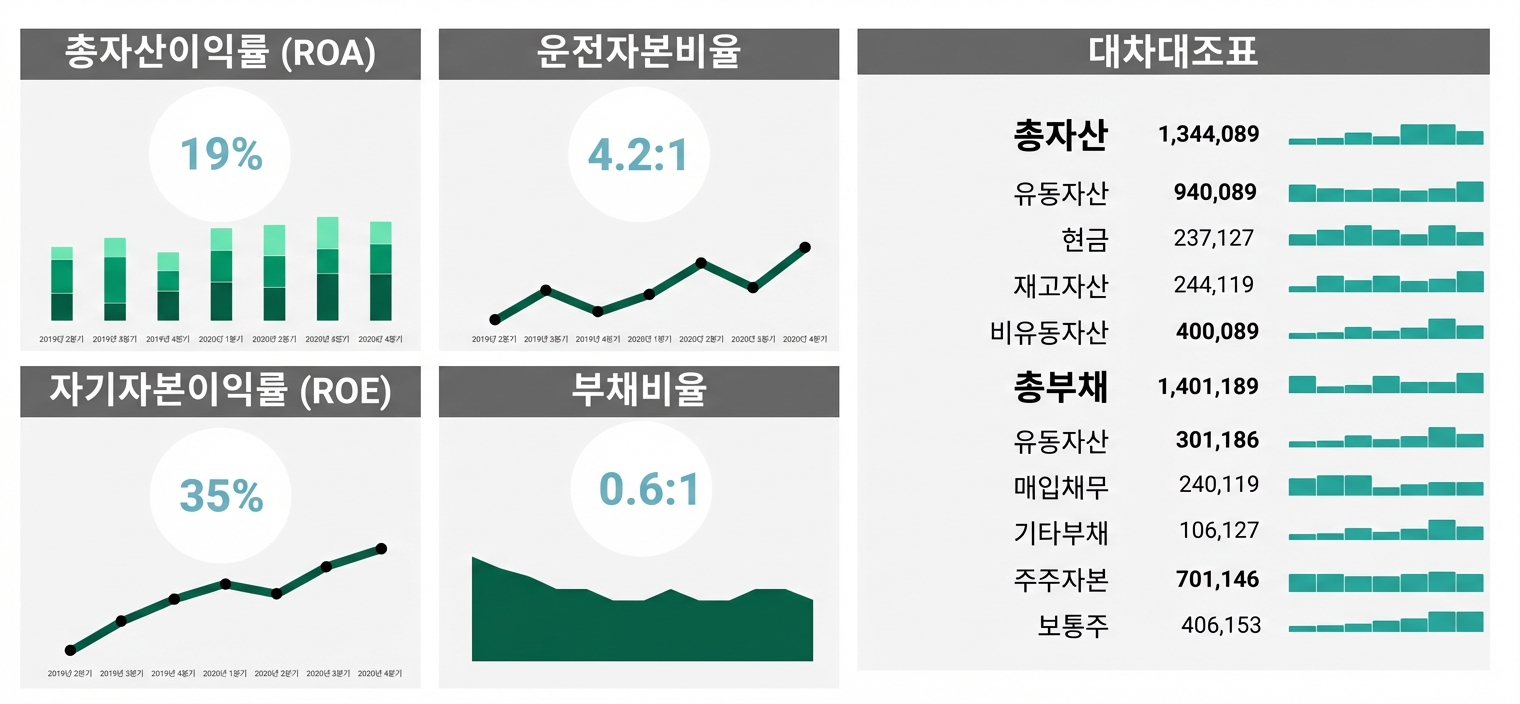

재무 분석 대시보드

목표: 투자 기회 개선

질문: 기업 자본의 효율적 활용 여부

과제: 미래 지출 개선을 위한 구체적 운영 활동 설정

데이터: 재무 KPI

• 효율성 비율, 운전 자본, 재무상태표, 손익계산서, 현금 흐름

데이터 시각화: 지표, 트렌드, 비교기, 이상 탐지기

¹ Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.

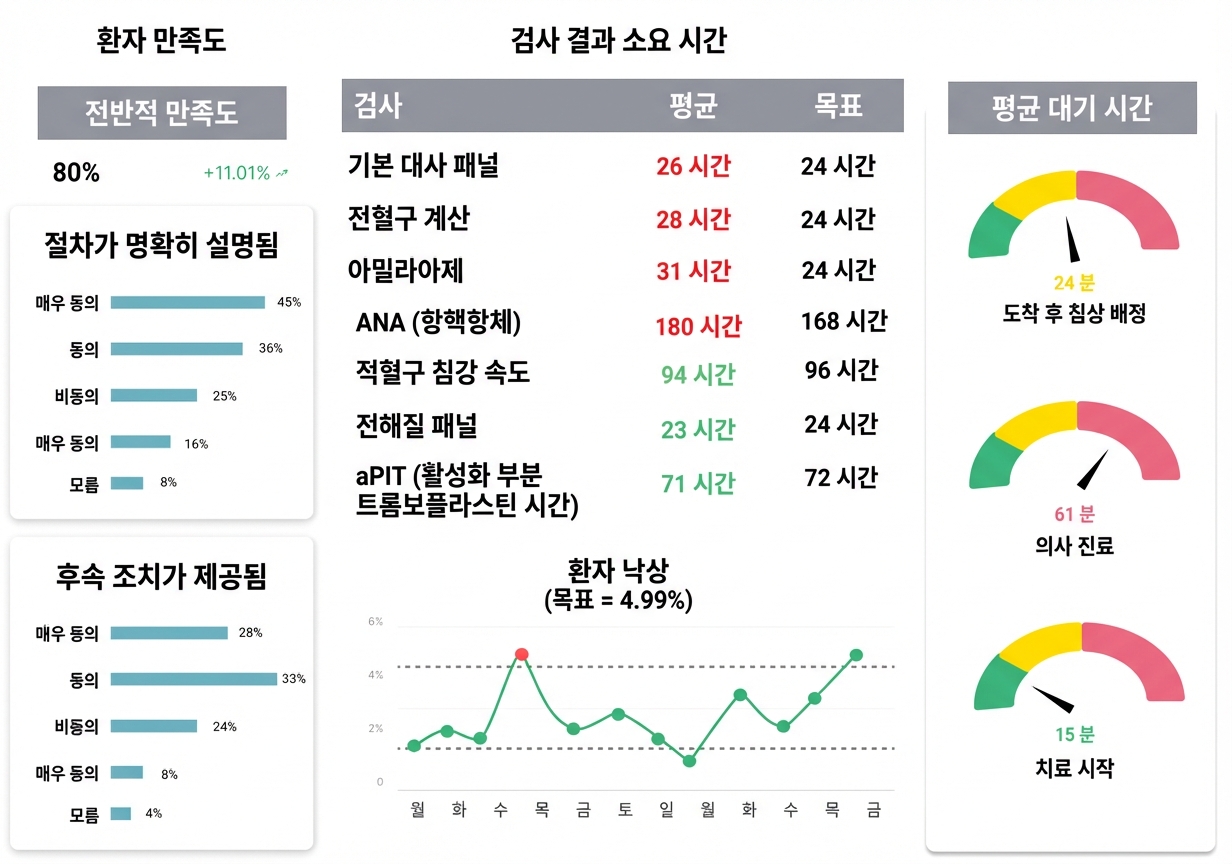

의료 분석 대시보드

      목표: 환자 케어 개선

질문: 시설 및 서비스에 대한 환자 만족도

과제: 서비스 및 시설 개선을 위한 구체적 운영 활동 설정

데이터: 의료 KPI

• 만족도, 대기 시간, 안전성

데이터 시각화: 지표, 목표 미터, 트렌드, 이상 탐지기, 현재 대비 목표 처리 시간 색상 코딩 표 (불릿 차트 대안)

¹ Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.

연습해 봅시다!

대시보드 디자인 개념
