엔터티-관계(ER) 모델

Snowflake로 시작하는 데이터 모델링

Nuno Rocha

Director of Engineering

ER 모델 소개

엔터티-관계(ER) 모델: 엔터티, 속성, 관계로 정규화된 데이터를 구조화합니다.

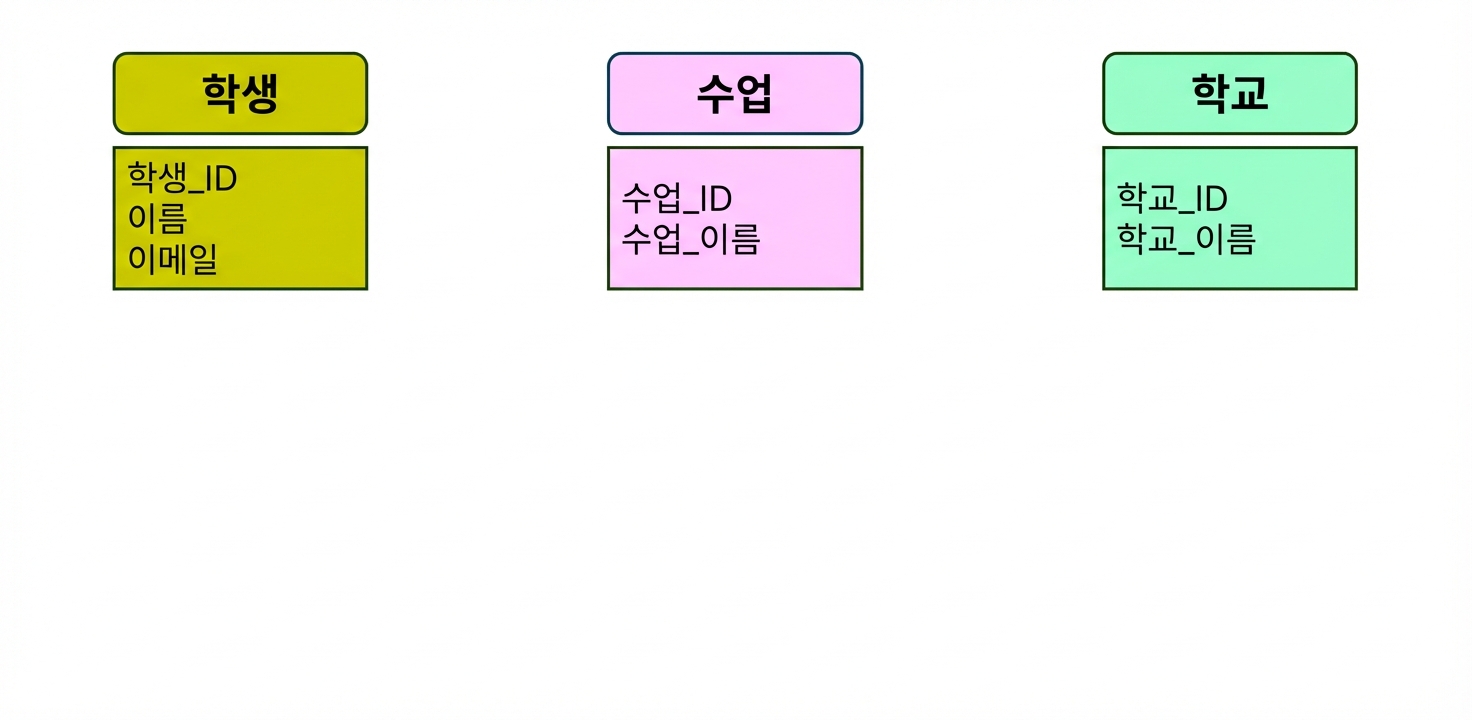

모델링할 대학 테마 엔터티

ER 모델 예시

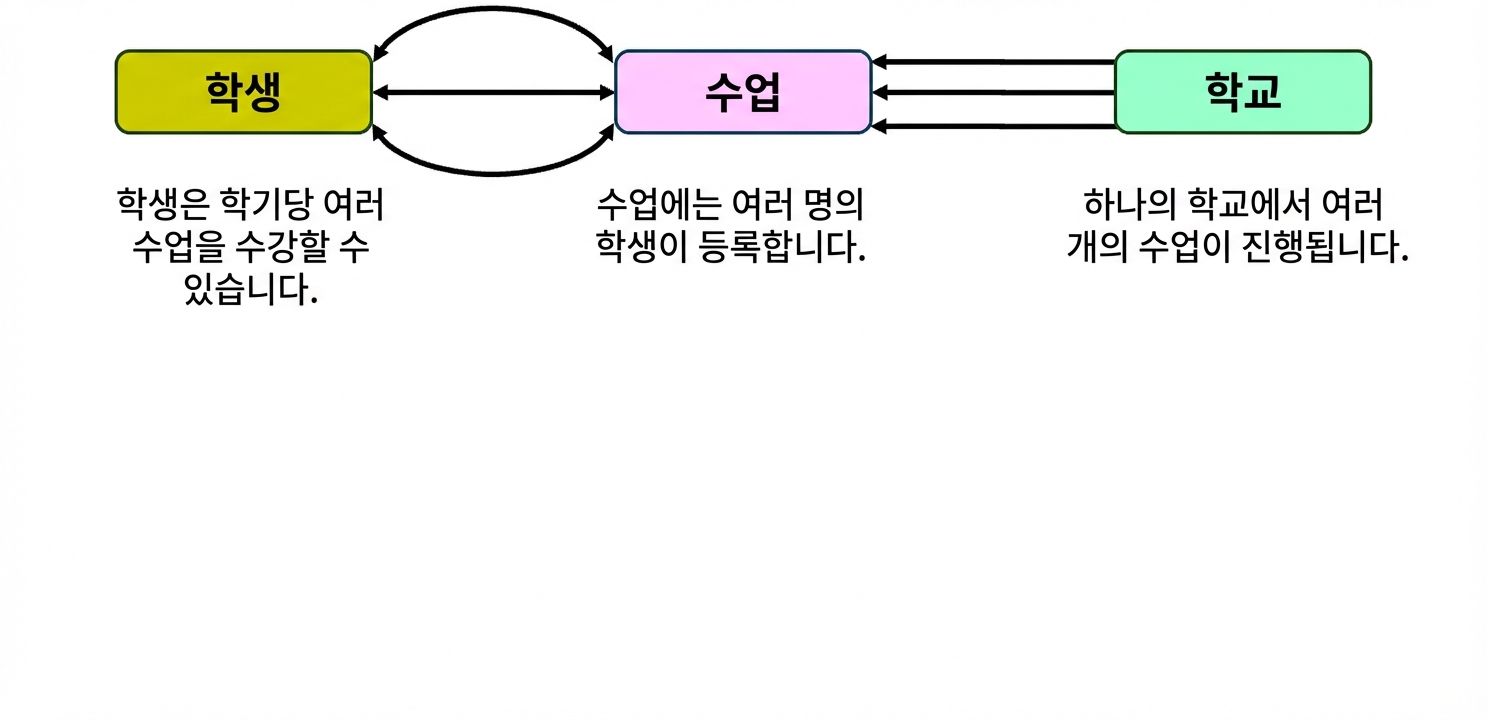

대학 테마 엔터티 상호작용

왜 ER 모델인가

명확성
- 실제 상호작용을 반영해 비즈니스 연결을 단순화
조직화
- 관련 엔터티로 데이터를 분해해 관리 용이
유연성
- 시간에 따라 성장과 변경에 적응

ER 모델 구축

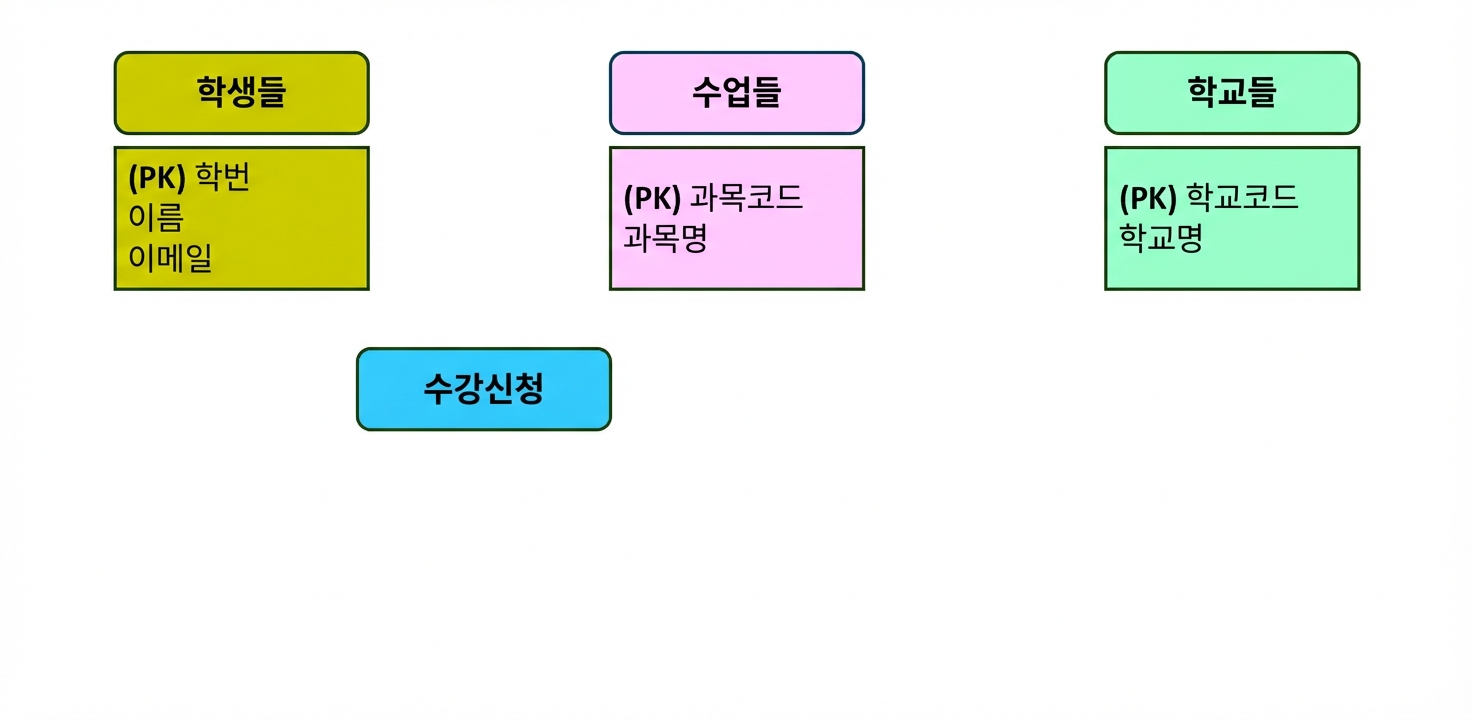

대학 테마 모델 + 수강신청

ER 모델 구축

기존 엔터티 간 관계 추가:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

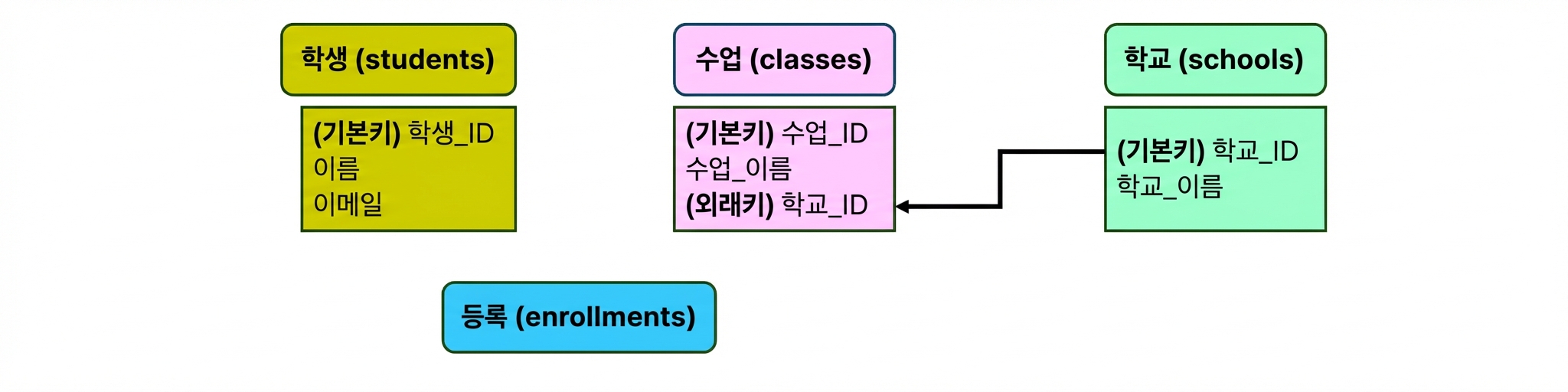

강의와 학교 엔터티 연결

ER 모델 구축

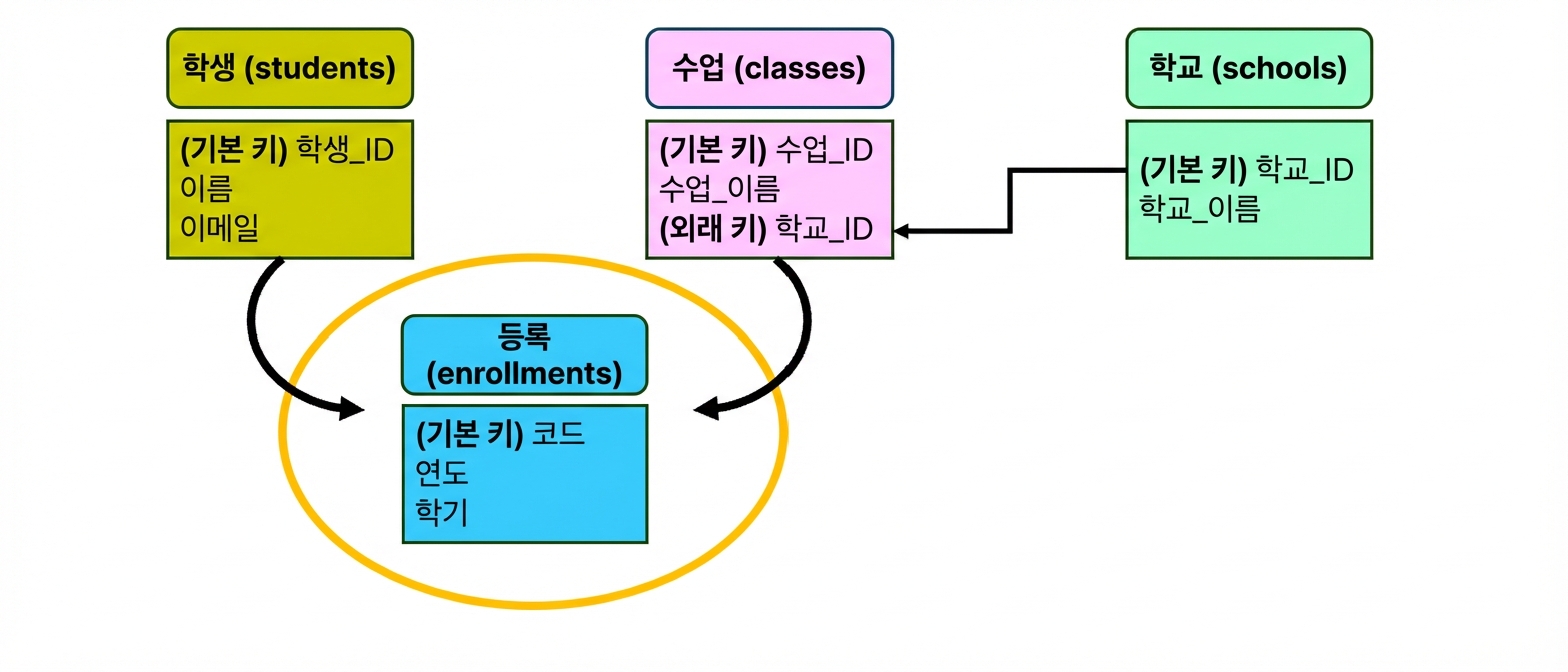

대학 테마 모델, 신규 엔터티 enrollments

ER 모델 구축

CREATE OR REPLACE TABLE enrollments (
      -- 고유 식별자가 있는 새 엔터티 생성
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- 엔터티 속성 추가
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- 다른 엔터티와의 관계 추가
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

ER 모델 구축

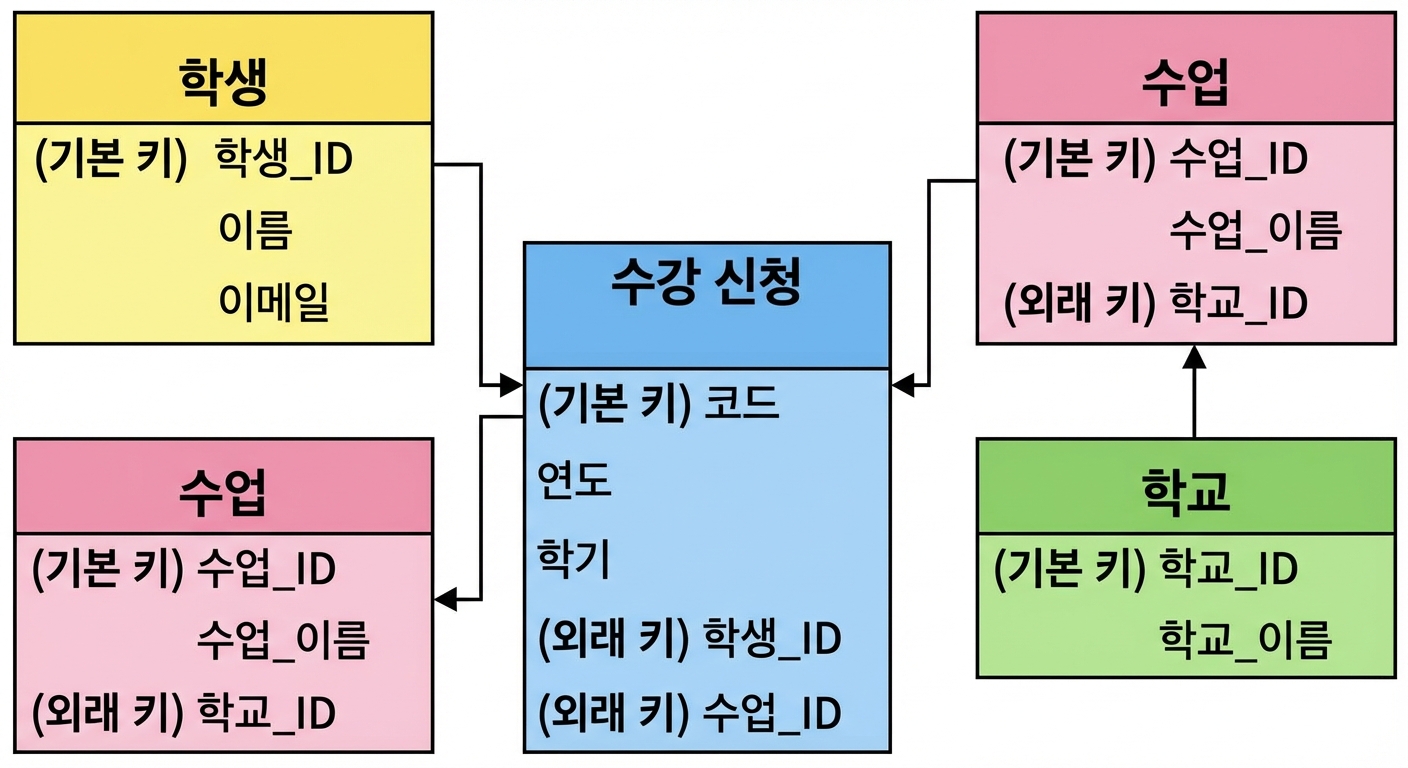

최종 대학 ER 모델

ER 모델에서 데이터 조회

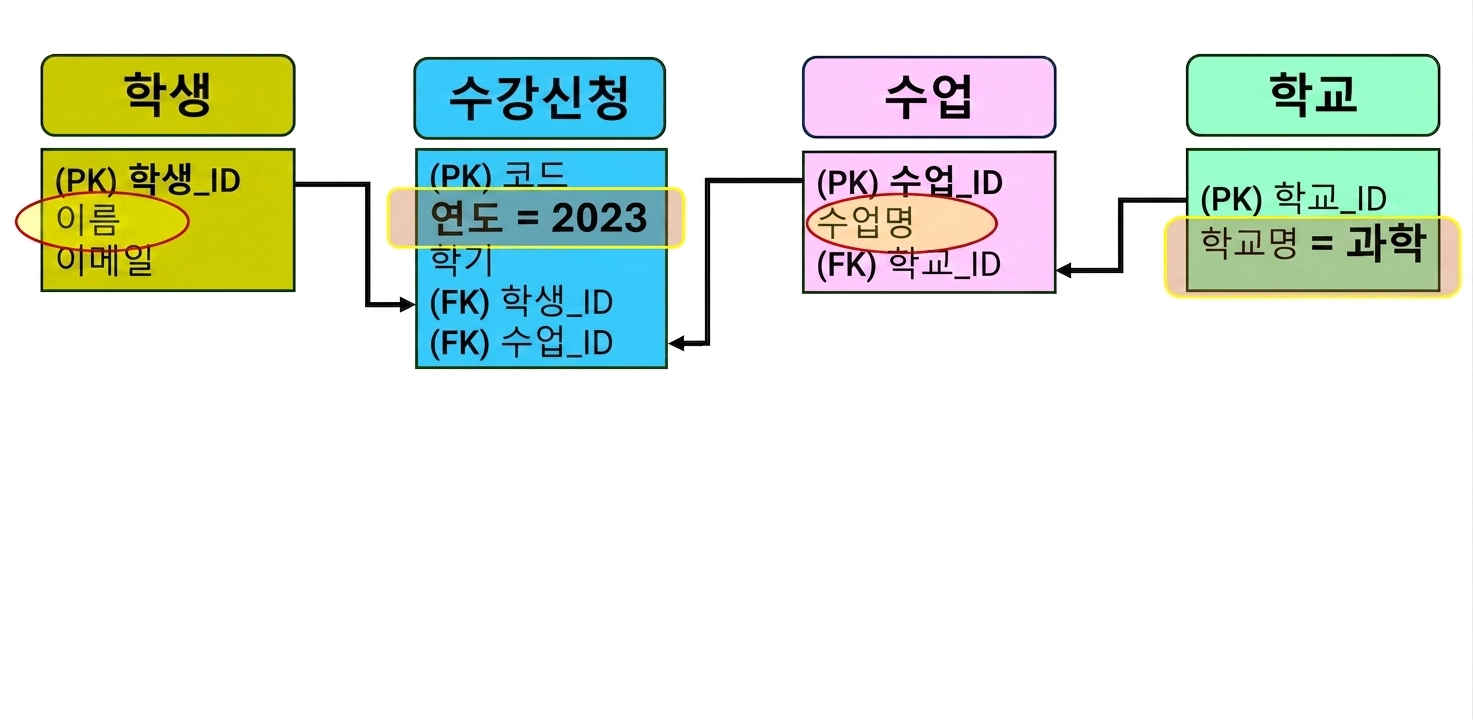

과학대에서 2023년에 수강 신청한 학생 이름과 강의 조회

ER 모델에서 데이터 조회

SELECT students.name
FROM students;

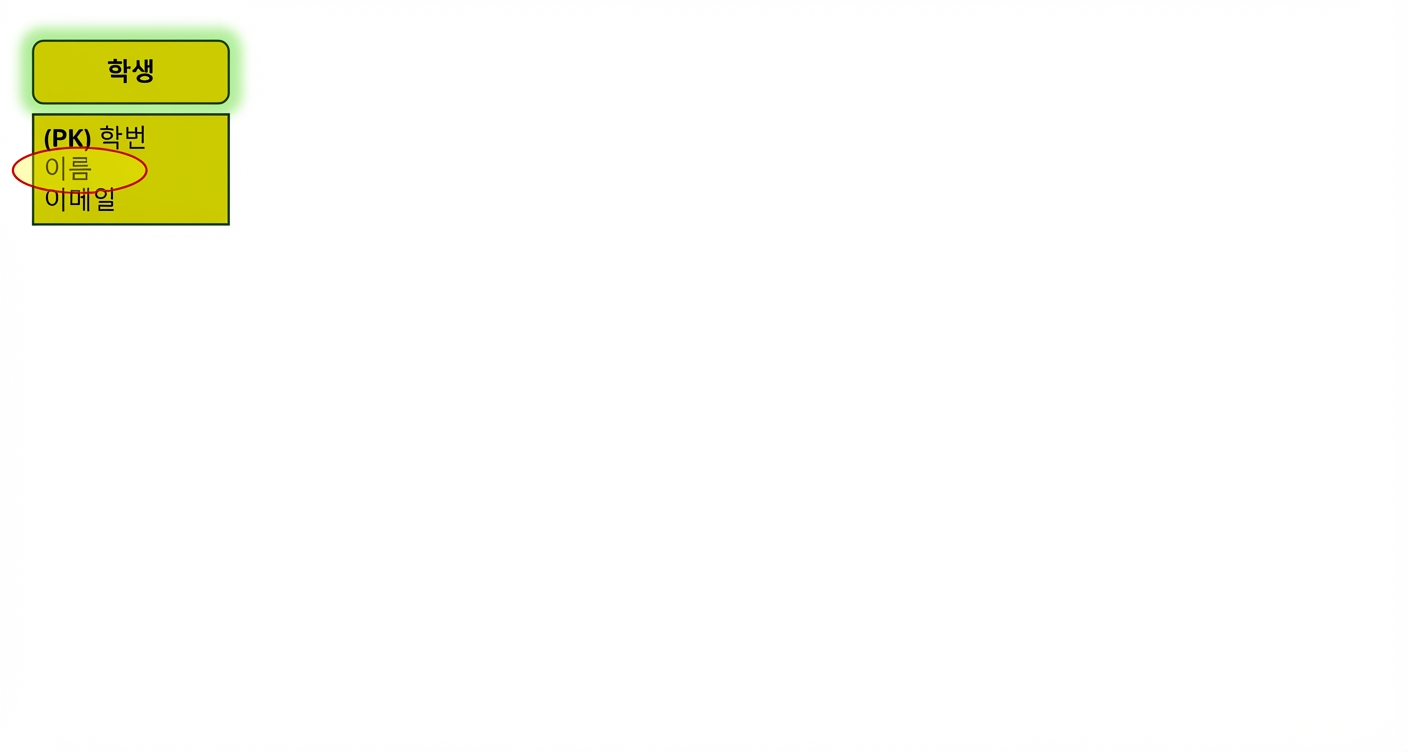

ER 모델에서 학생 이름 조회

ER 모델에서 데이터 조회

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

학생과 수강신청 조인 조회

ER 모델에서 데이터 조회

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

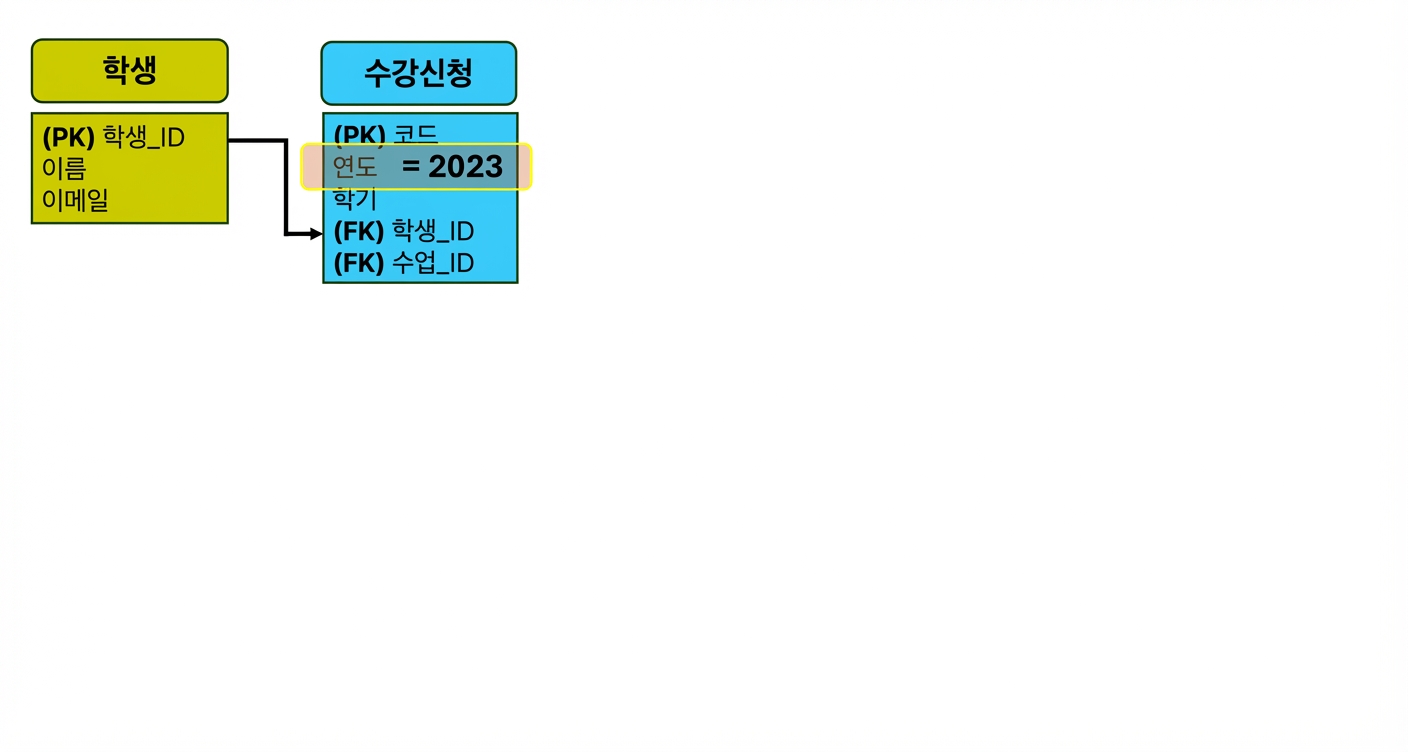

2023년 수강신청 조회

ER 모델에서 데이터 조회

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

강의명 조회

ER 모델에서 데이터 조회

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

ER 모델에서 데이터 조회

JOIN ON: 관련 열을 기준으로 테이블 행을 결합하는 SQL 절.

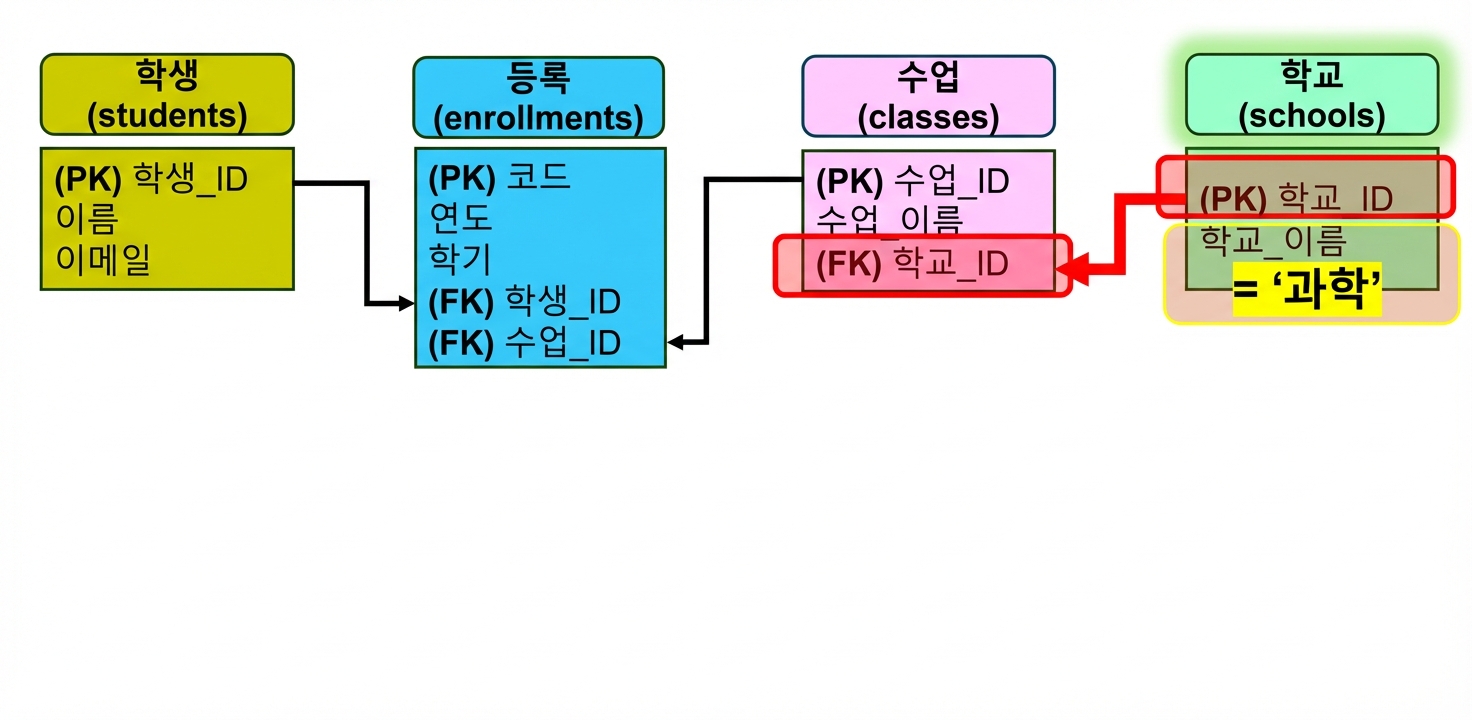

과학대학 조회

용어와 기능 요약

엔터티-관계(ER) 모델: 엔터티와 관계로 정규화된 데이터를 구조화합니다.
SELECT FROM: 테이블에서 열을 조회하는 SQL 명령.
JOIN ON: 관련 열을 기준으로 테이블을 결합하는 SQL 절.
WHERE: 조건에 따라 레코드를 필터링.
AND: WHERE 절에서 조건을 결합하는 논리 연산자.

-- 특정 조건으로 병합된 엔터티에서 데이터 조회
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Ayo berlatih!
