階層構造を可視化する

Pythonで学ぶ教師なし学習

Benjamin Wilson

Director of Research at lateral.io

可視化は分析結果を伝える方法

「t-SNE」：データセットの2次元マップ（後ほど解説）
「階層型クラスタリング」（この動画）

グループの階層

生物のグループは階層構造を形成できる
グループは互いに包含関係にある

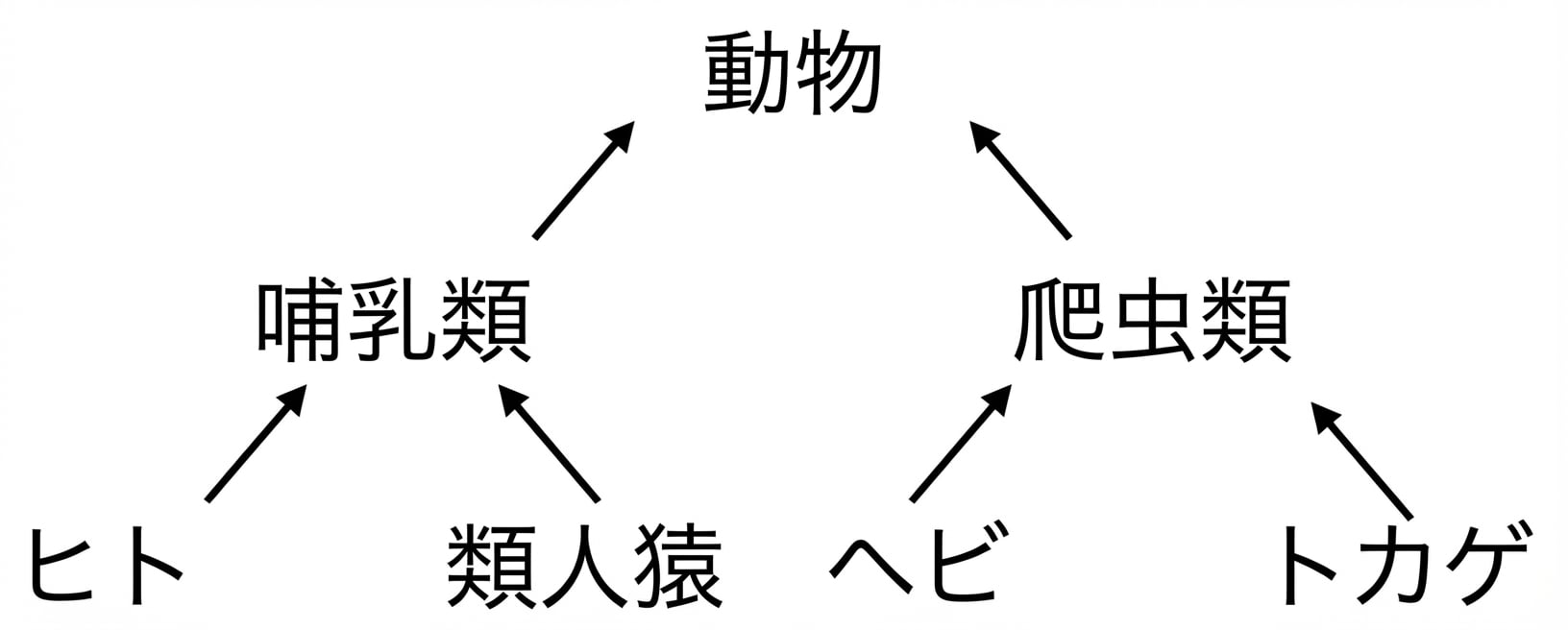

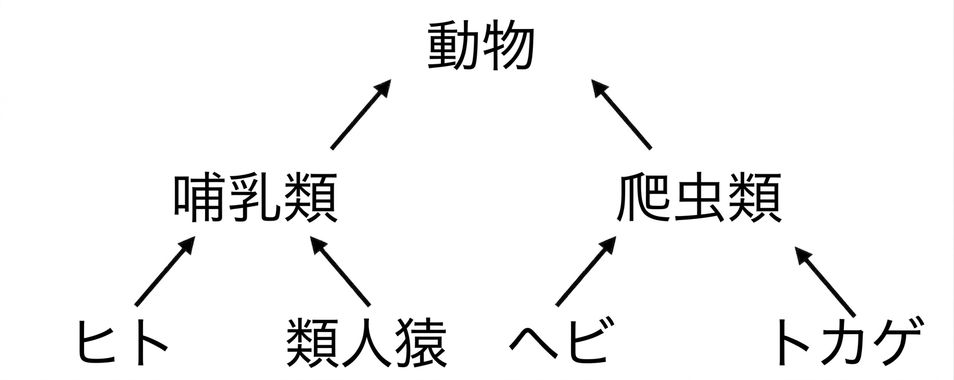

動物の階層ツリー

Eurovision得点に関するデータセット

Eurovision 2016で各国が、各楽曲に得点を付与
得点の2次元配列
行は国、列は曲

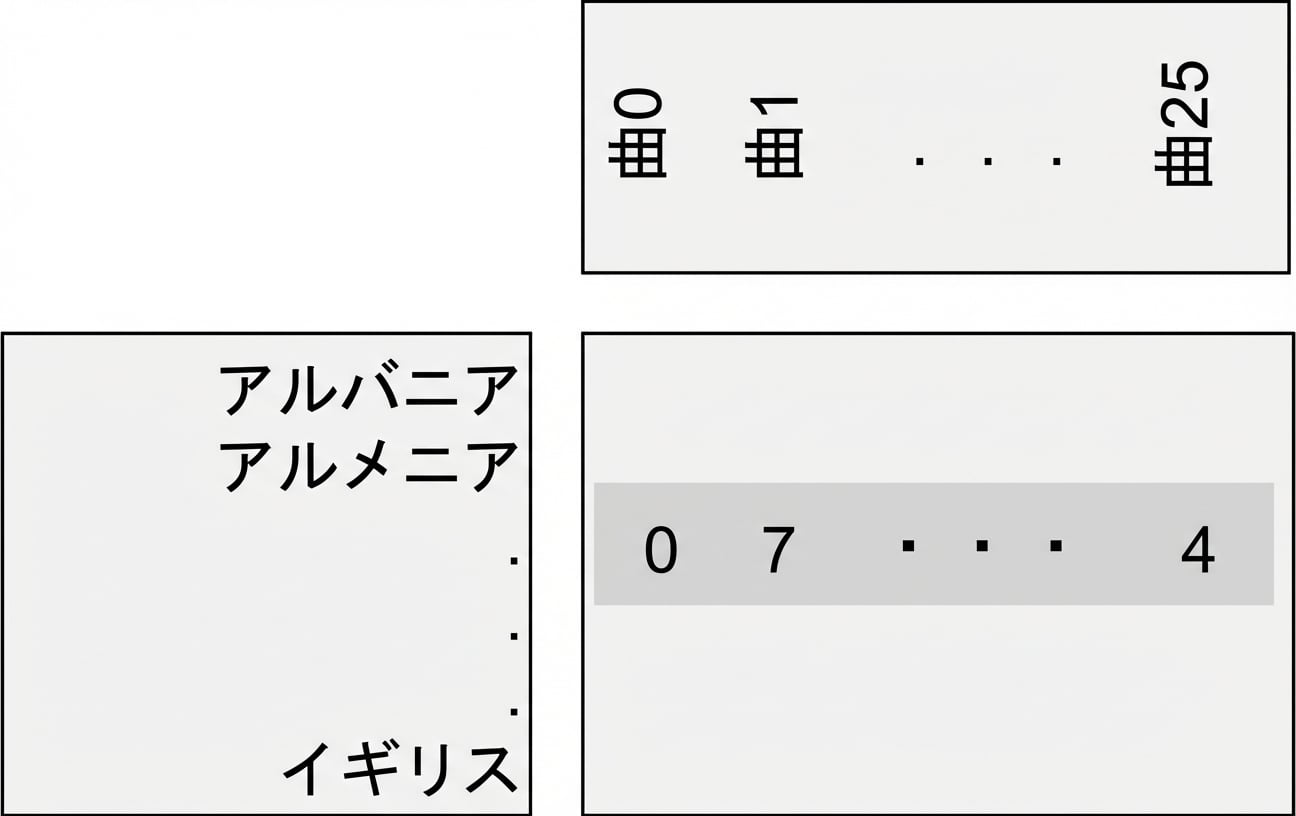

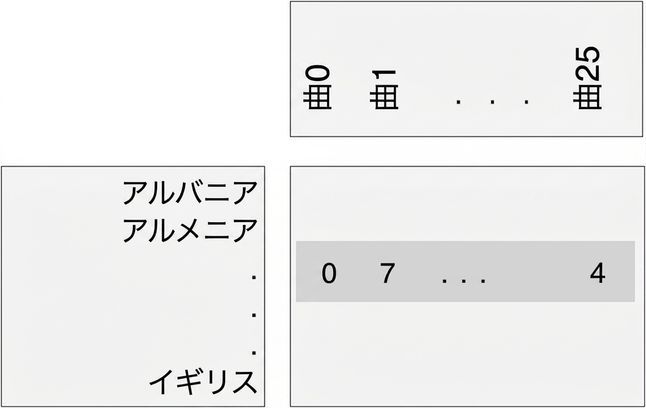

Eurovisionデータ

¹ https://www.eurovision.tv/page/results

投票国の階層的クラスタリング

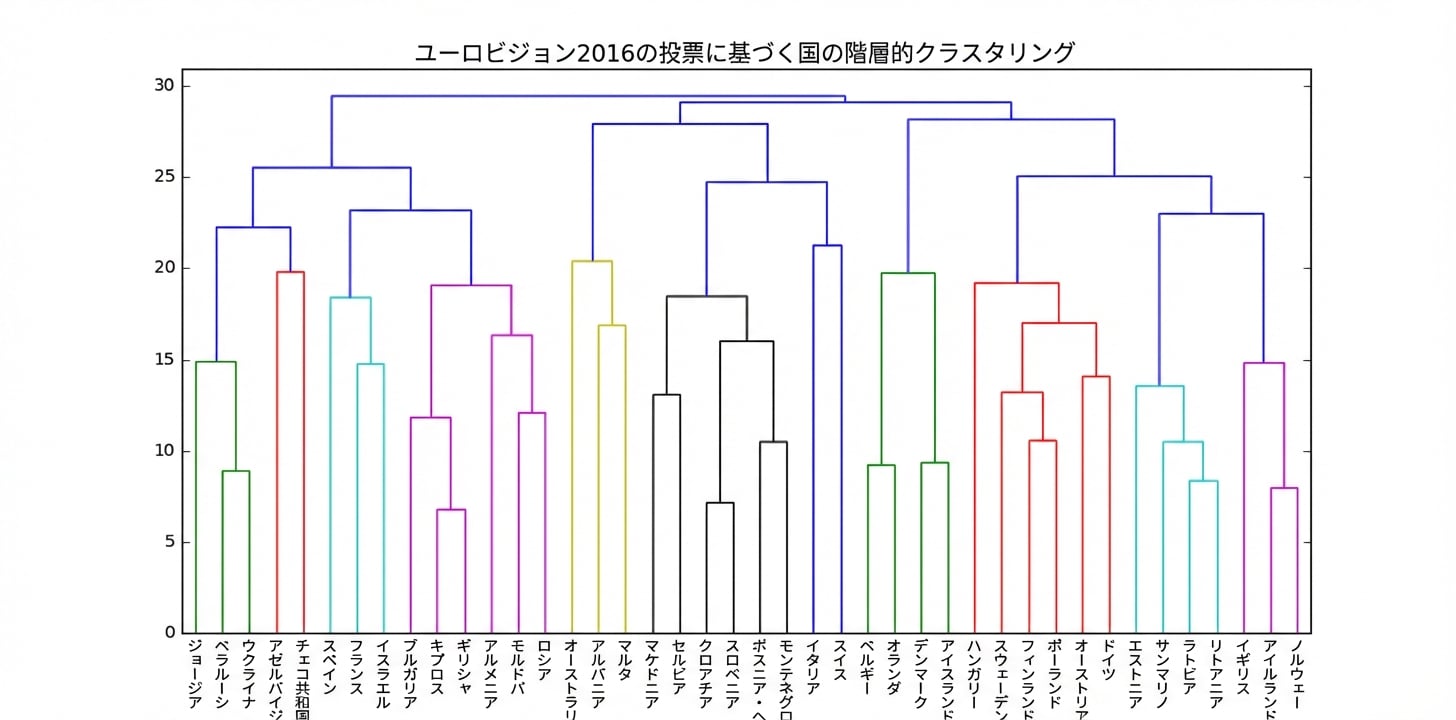

Eurovision 階層型クラスタリング

階層型クラスタリング

各国はそれぞれ別々のクラスタから始まる
各ステップで最も近い2つのクラスターが統合される
すべての国が1つのクラスターになるまで続く
これは「凝集型」階層クラスタリング

階層型クラスタリングのデンドログラム

下から上に読む
縦線が各クラスタを表す

Eurovision 階層型クラスタリング

階層型クラスタリングのデンドログラム

下から上に読む
縦線が各クラスタを表す

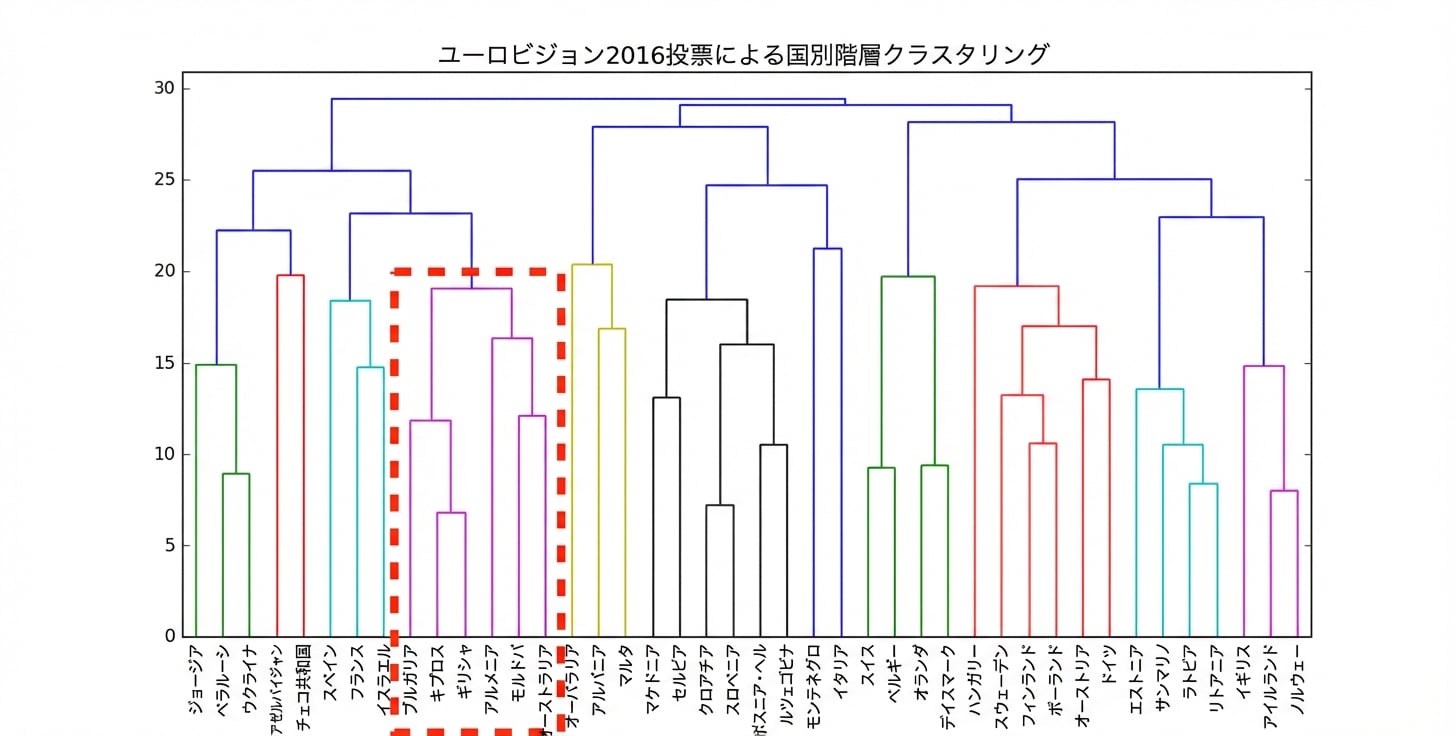

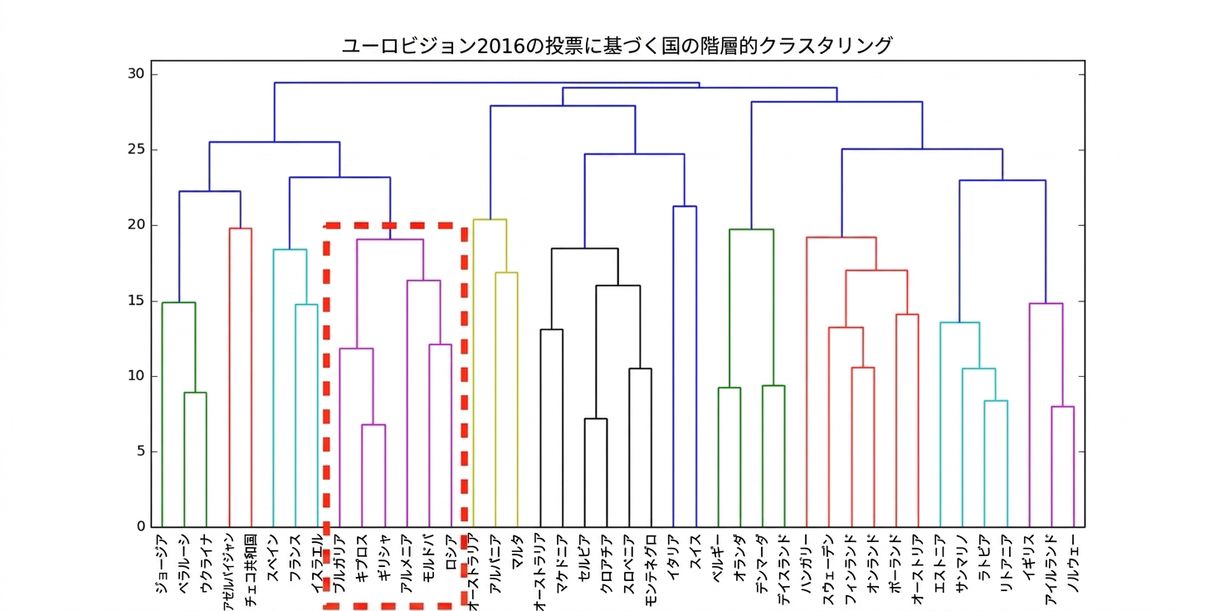

Eurovision階層型クラスタリングのクラスター例

デンドログラムの流れ

Eurovision階層型クラスタリングの1つのクラスター

デンドログラムの流れ

Eurovisionの階層的クラスタリングの1つのクラスター（ギリシャ／キプロスクラスターが強調されている）

デンドログラムの流れ

ユーロビジョン階層型クラスタリングの1つのクラスター（ブルガリア／ギリシャ／キプロスクラスターが強調されている）

デンドログラムの流れ

Eurovisionの階層的クラスタリングの1つのクラスター（モルドバ／ロシアのクラスターが強調されている）

デンドログラムの流れ

Eurovisionの階層的クラスタリングの1つのクラスター（モルドバ／ロシア／アルメニアのクラスターが強調されている）

デンドログラムの流れ

ギリシャ／キプロス／ブルガリアクラスターとモルドバ／ロシア／アルメニアの統合

デンドログラムの流れ

Eurovision 階層型クラスタリング

SciPyを使った階層型クラスタリング

samples（得点の配列）とcountry_namesがある場合

import matplotlib.pyplot as plt
from scipy.cluster.hierarchy import linkage, dendrogram

mergings = linkage(samples, method='complete')

dendrogram(mergings,
           labels=country_names,
           leaf_rotation=90,
           leaf_font_size=6)
plt.show()

練習しましょう！

Pythonで学ぶ教師なし学習
