二分探索木

Pythonで学ぶデータ構造とアルゴリズム

Miriam Antona

Software engineer

定義

あるノードの左部分木：
- そのノード自身より小さい値
あるノードの右部分木：
- そのノード自身より大きい値
左右の部分木も二分探索木でなければならない

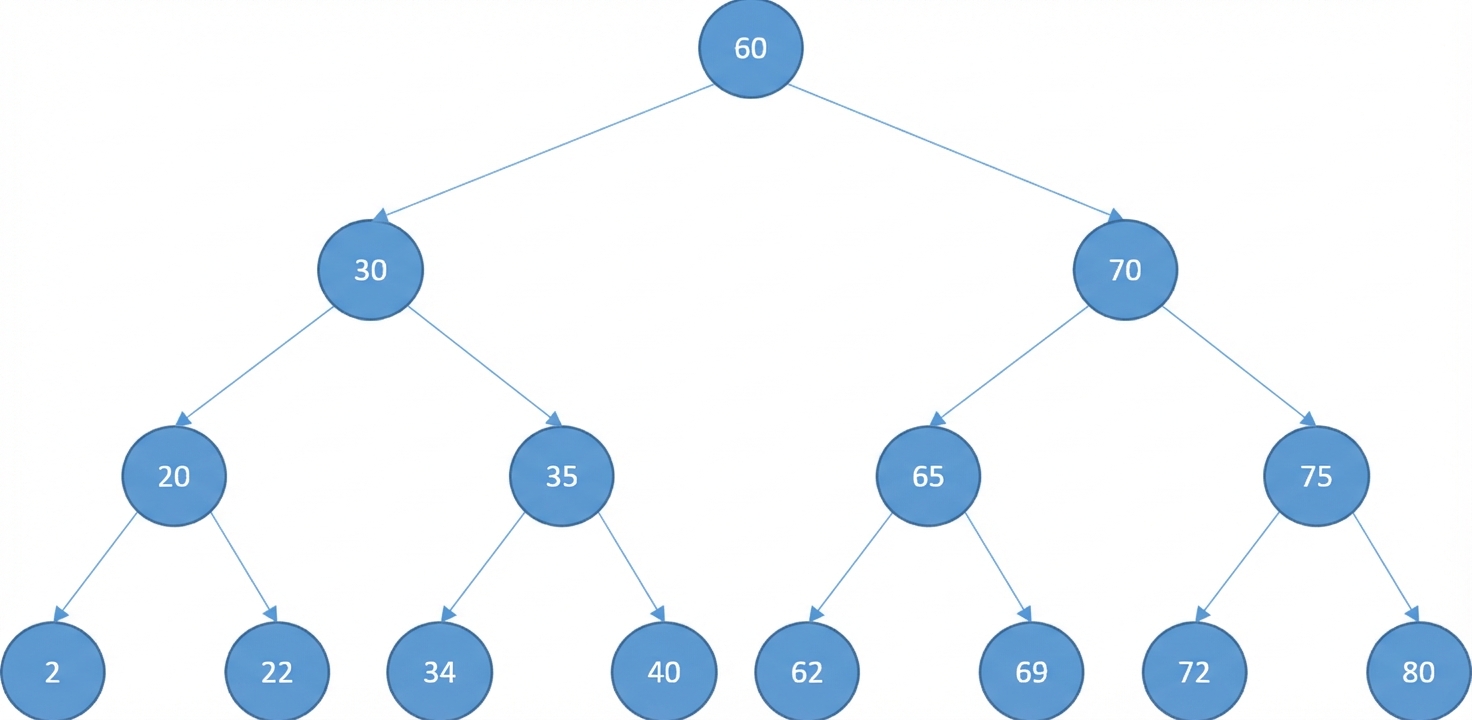

二分探索木の模式図。

コード

class TreeNode:
  def __init__(self, data, left=None, right=None):
    self.data = data
    self.left_child = left
    self.right_child = right

class BinarySearchTree:
  def __init__(self):
    self.root = None

探索

72を探索する

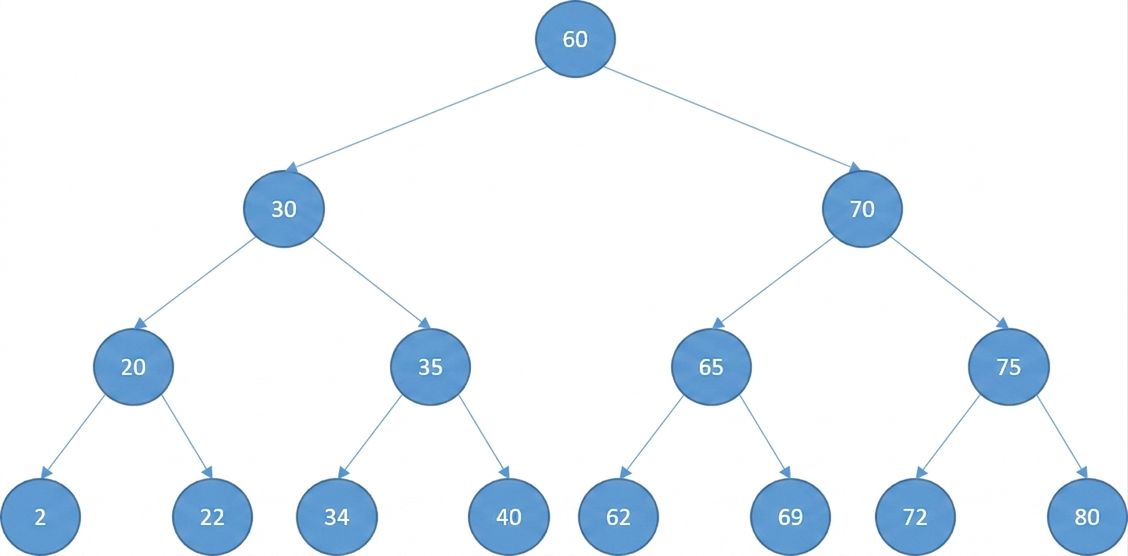

二分探索木の模式図。

探索

72を探索する

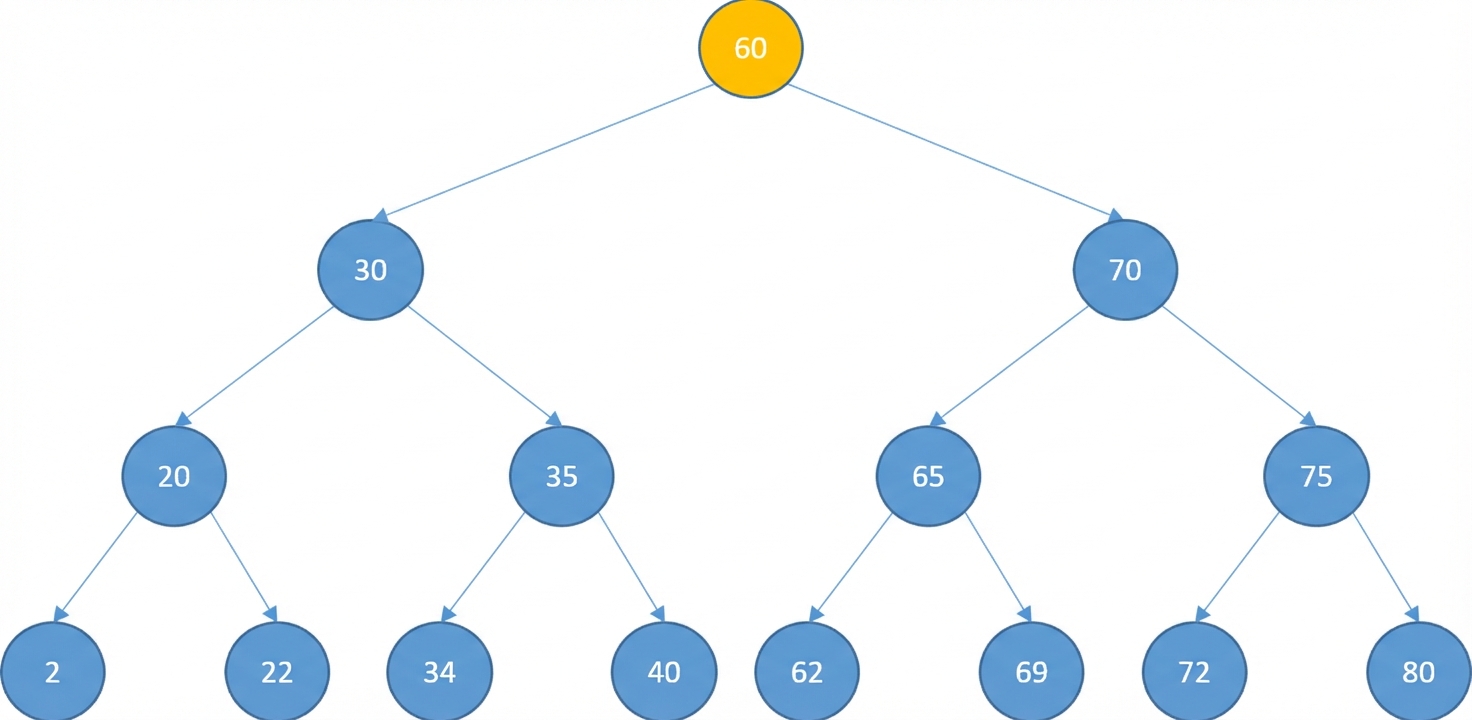

ルートノードが黄色で示された二分探索木の模式図。

探索

72を探索する

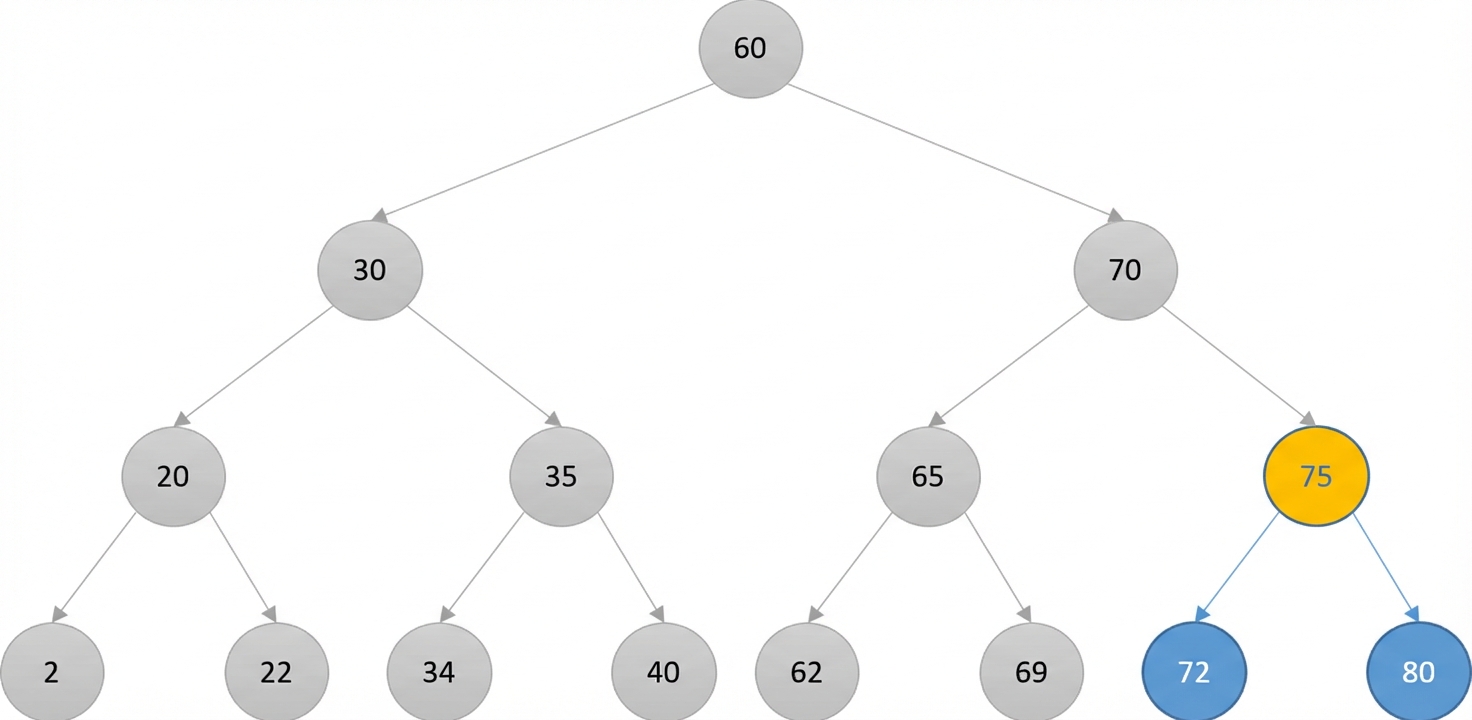

二分探索木の模式図。ルートノードとルートノードの左部分木が灰色で示されている。右部分木の最初のノードは黄色で色付けされている。

探索

72を探索する

二分探索木の模式図。最後のルートノードの左部分木と最後のルートノードが灰色で色付けされている。新しいルートノードは黄色で表示されている。

探索

72を探索する

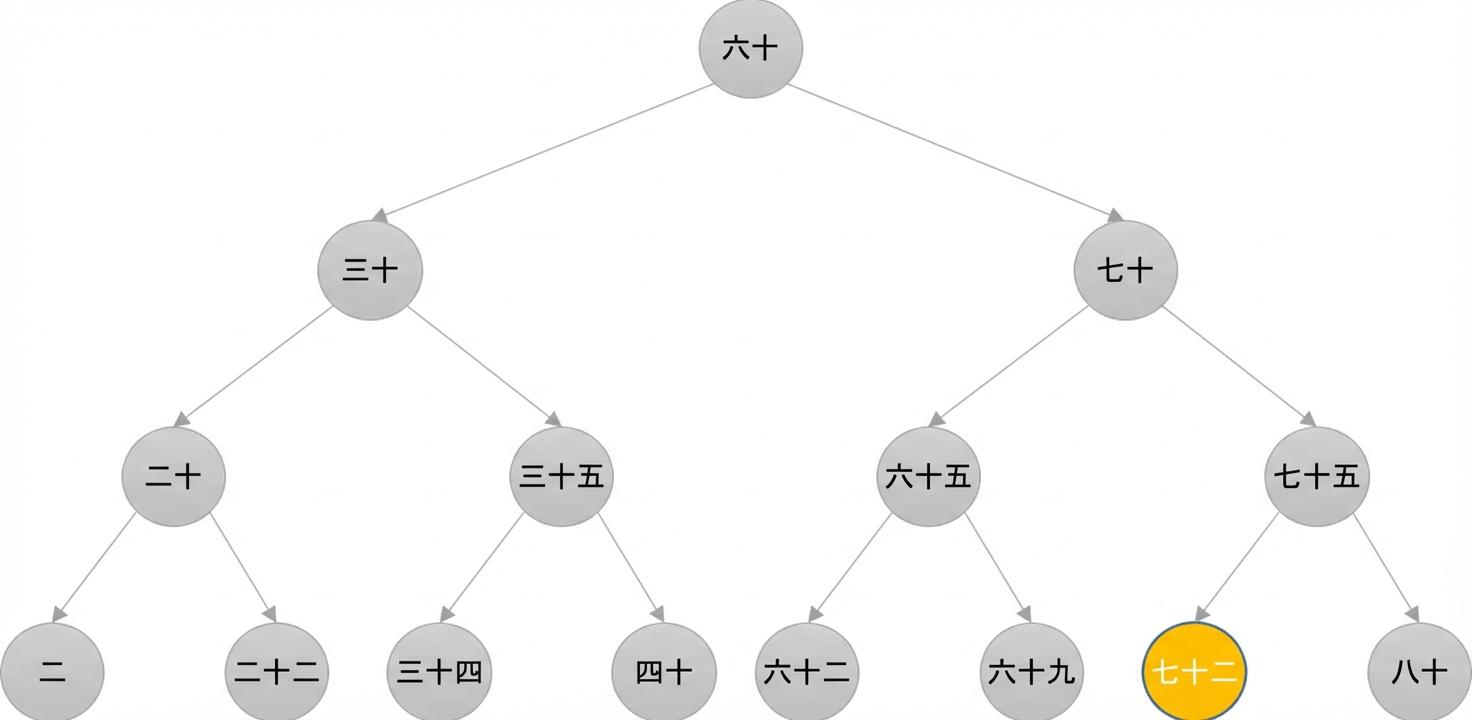

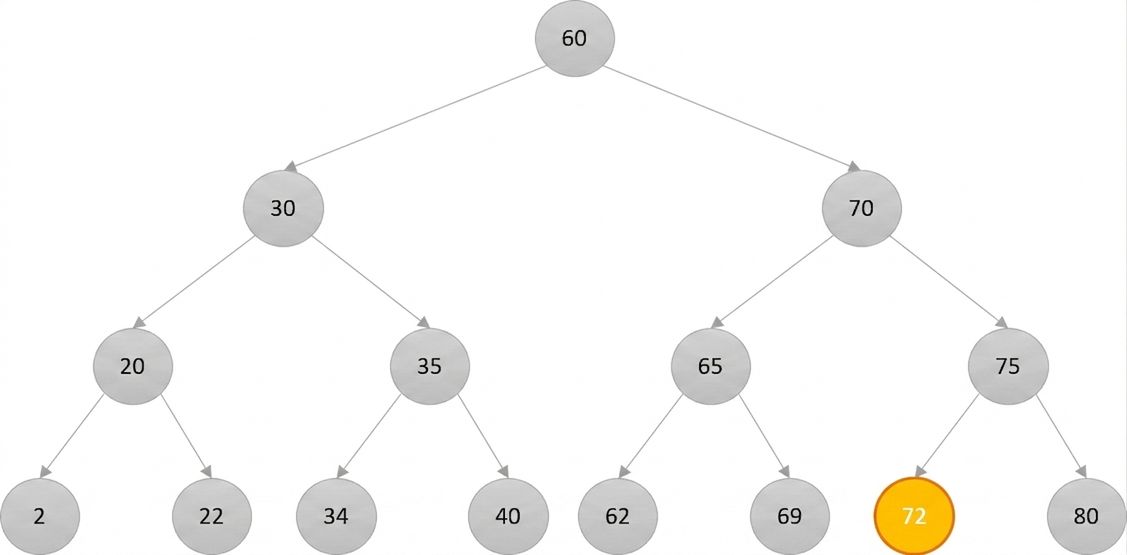

二分探索木の模式図。新しいルートノードは黄色で、残りのノードは灰色で示されている。

探索

72を探索する

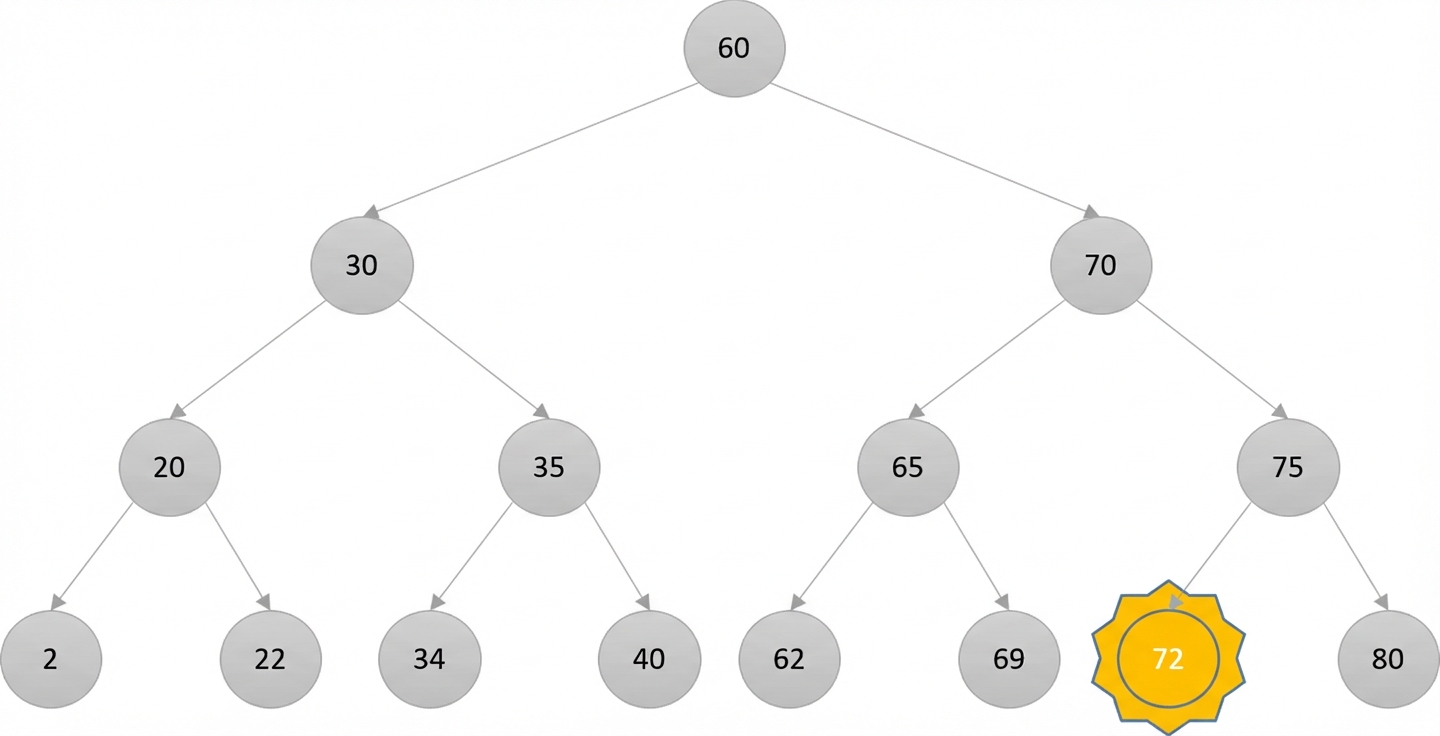

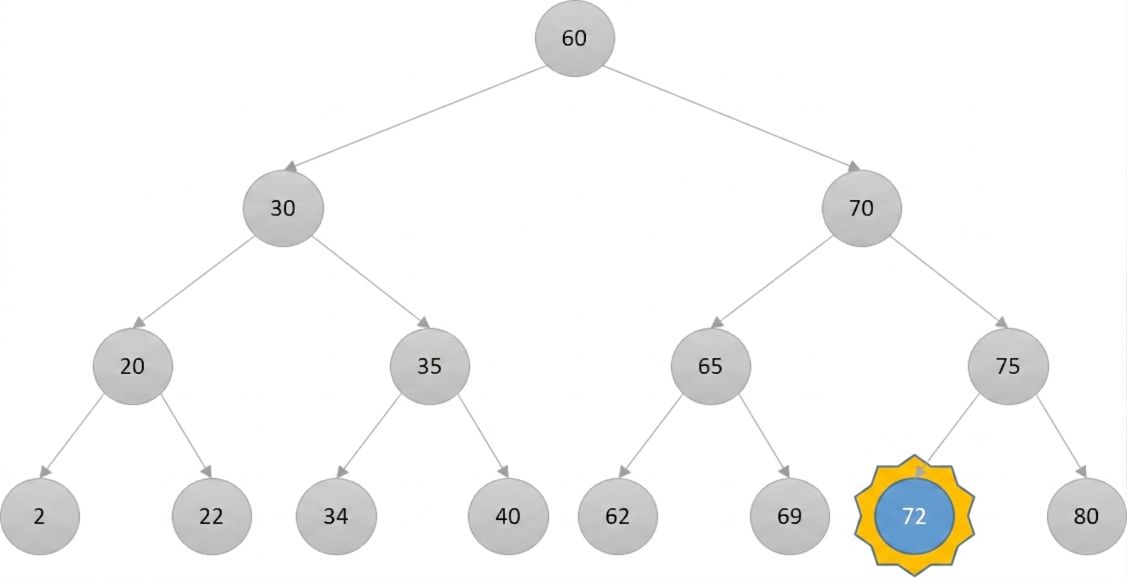

新しいルートノードが黄色で、残りのノードが灰色で示された二分探索木の模式図。色付きのノードには72という数値があり、強調表示されている。

探索

def search(self, search_value):

    current_node = self.root

    while current_node:

      if search_value == current_node.data:

        return True

      elif search_value < current_node.data:

        current_node = current_node.left_child

      else:

        current_node = current_node.right_child

    return False

挿入

def insert(self, data):

  new_node = TreeNode(data)

  if self.root == None:

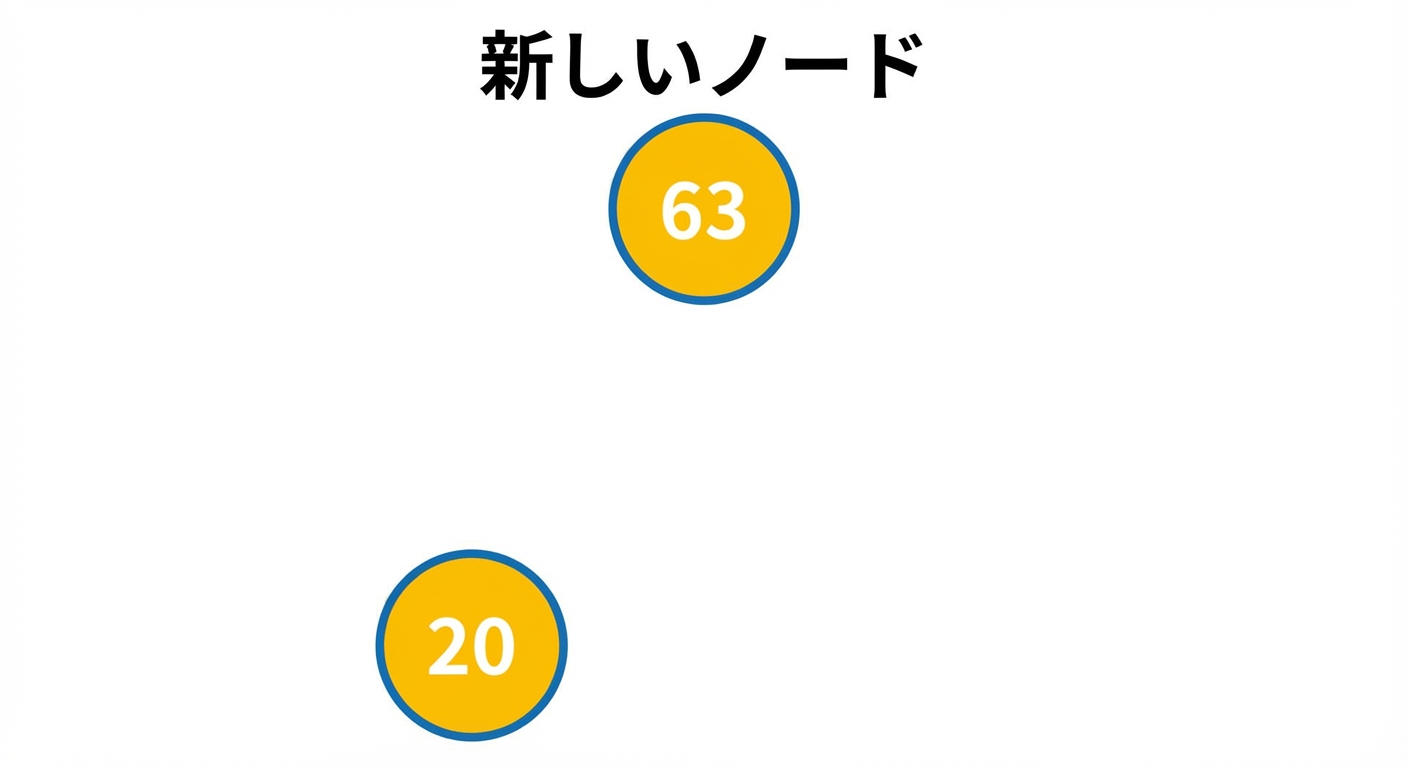

新しいノードの図示。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return

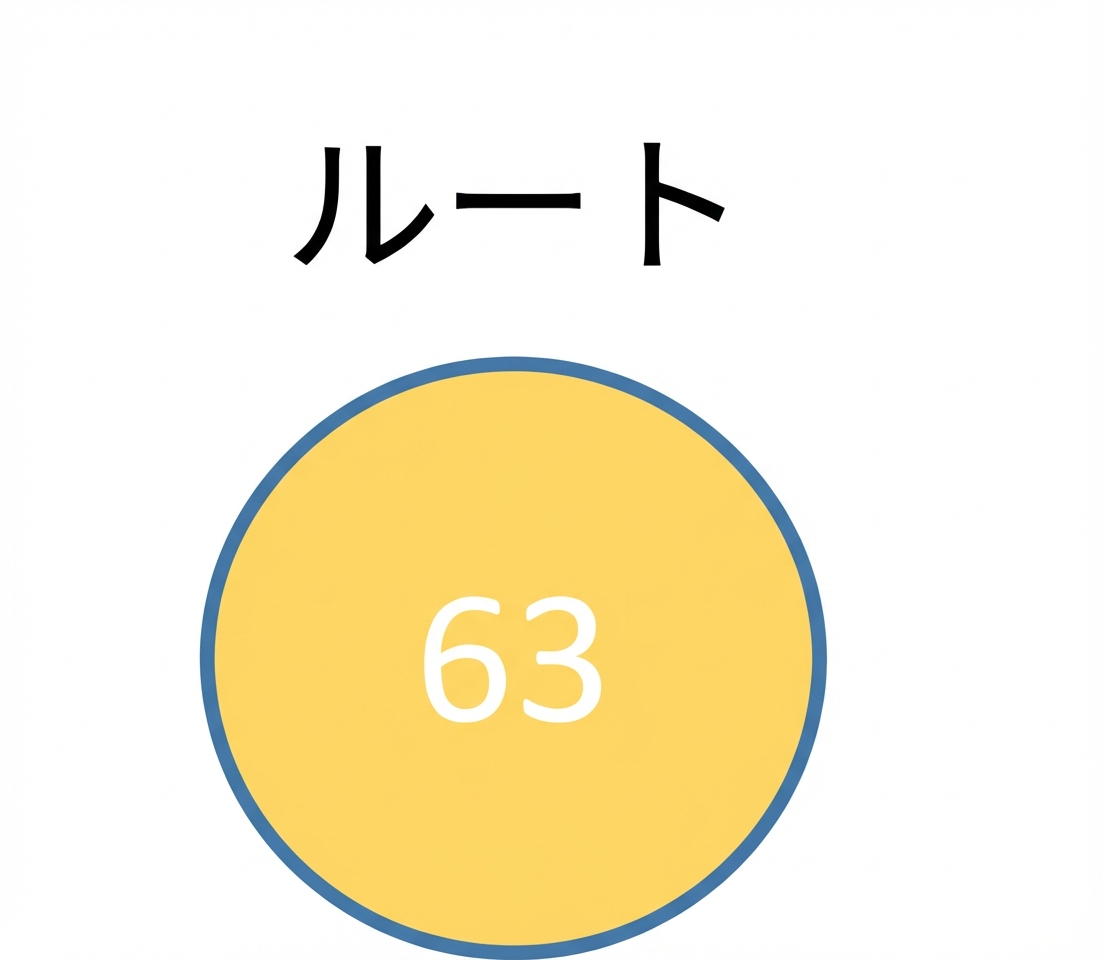

新しいノードがルートノードになった図。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:

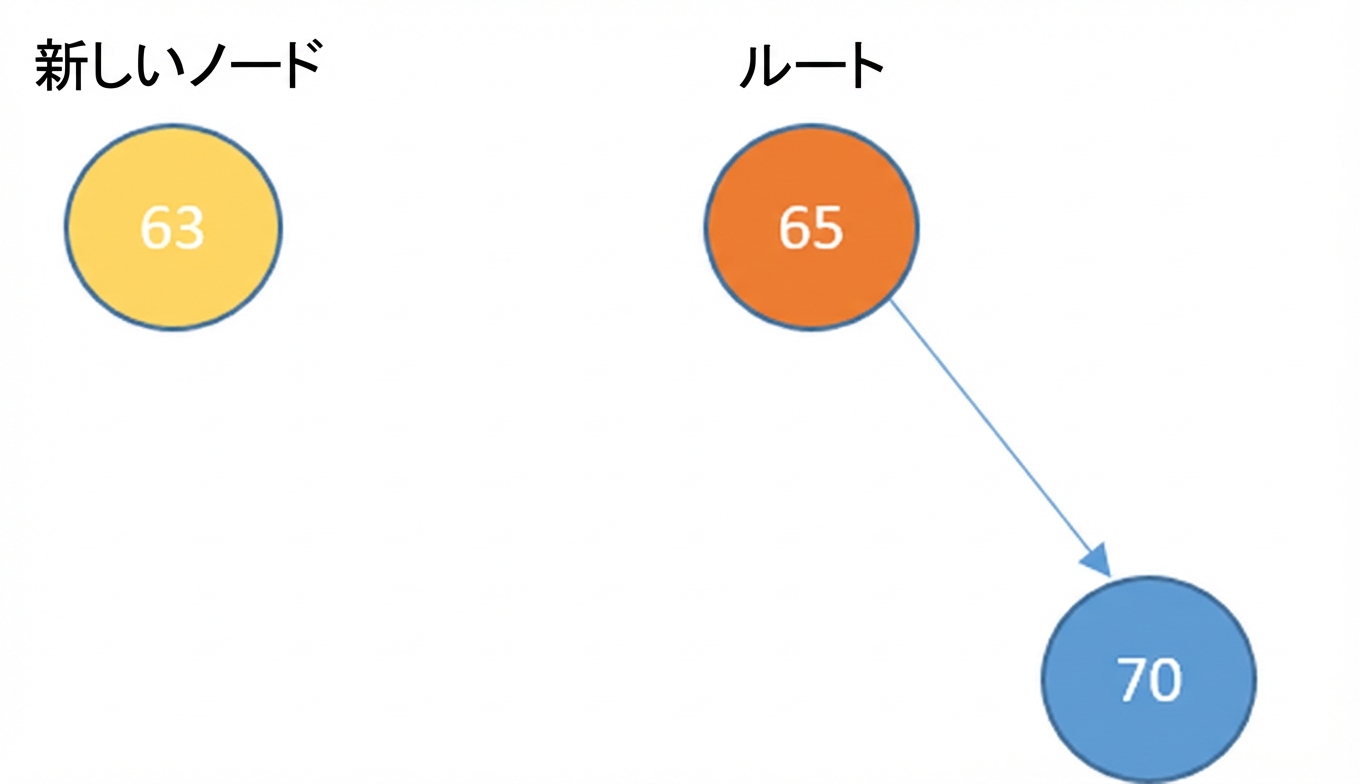

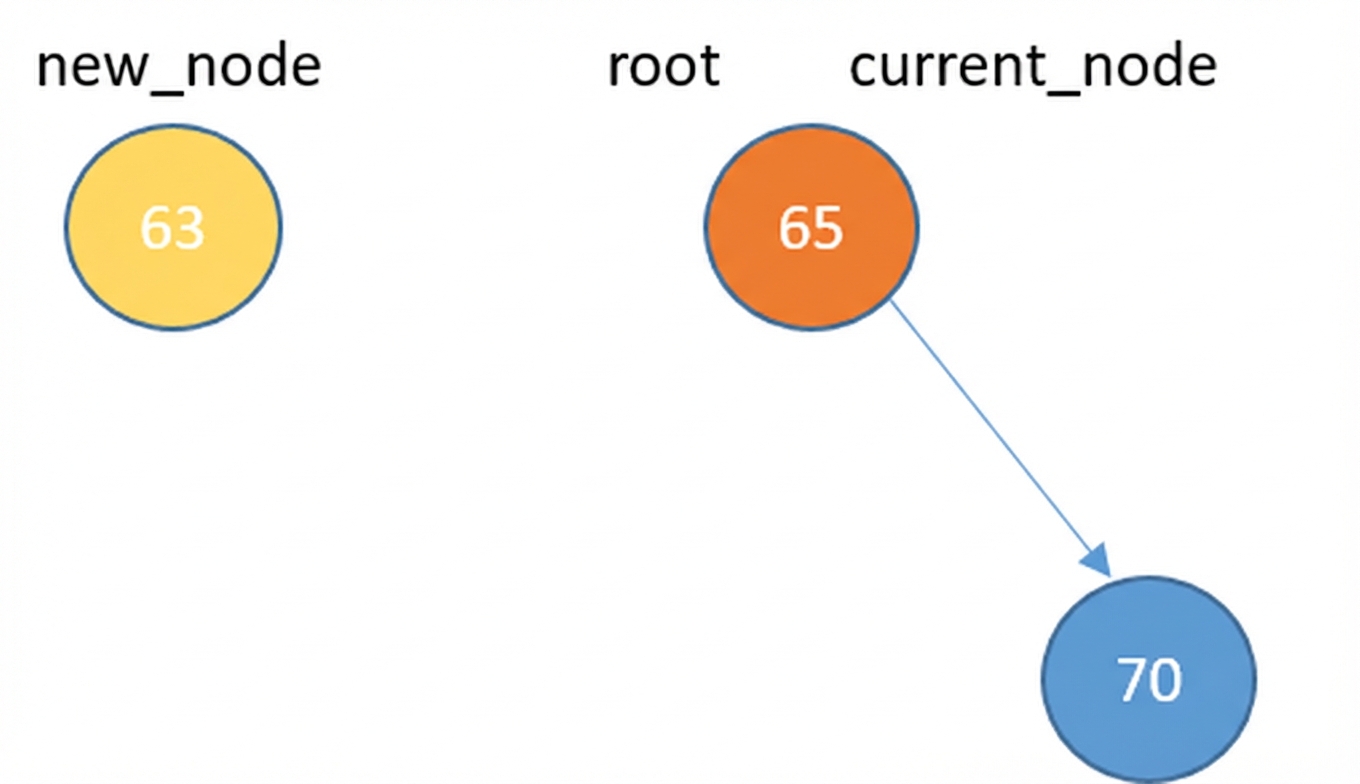

新しいノードと右の子を持つルートノードの図示。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root

    while True:

      if data < current_node.data:

        if current_node.left_child == None:

新しいノードとルートノード、および右の子ノードの図示。ルートノードはcurrent_node。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return

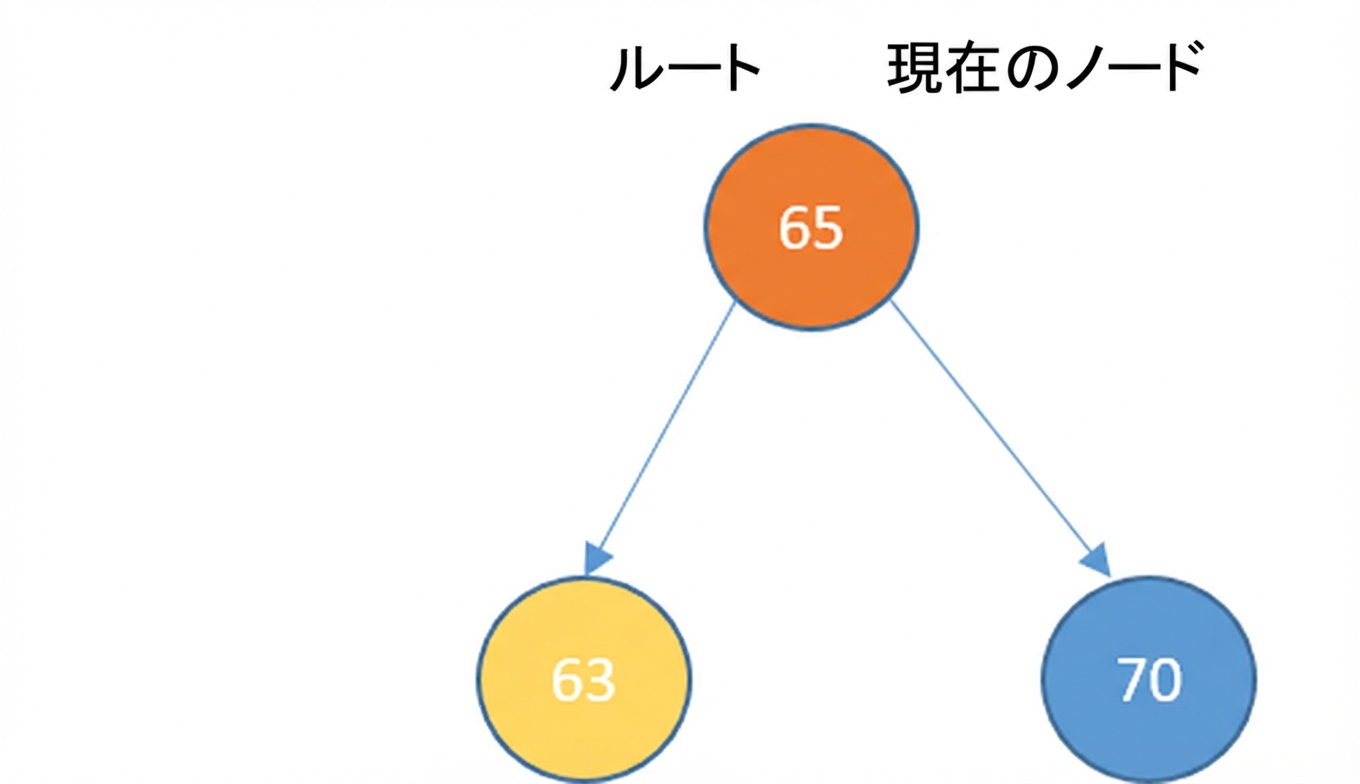

ルートノードの図示。右の子と左の子。ルートノードはcurrent_node。新しいノードは左の子です。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:

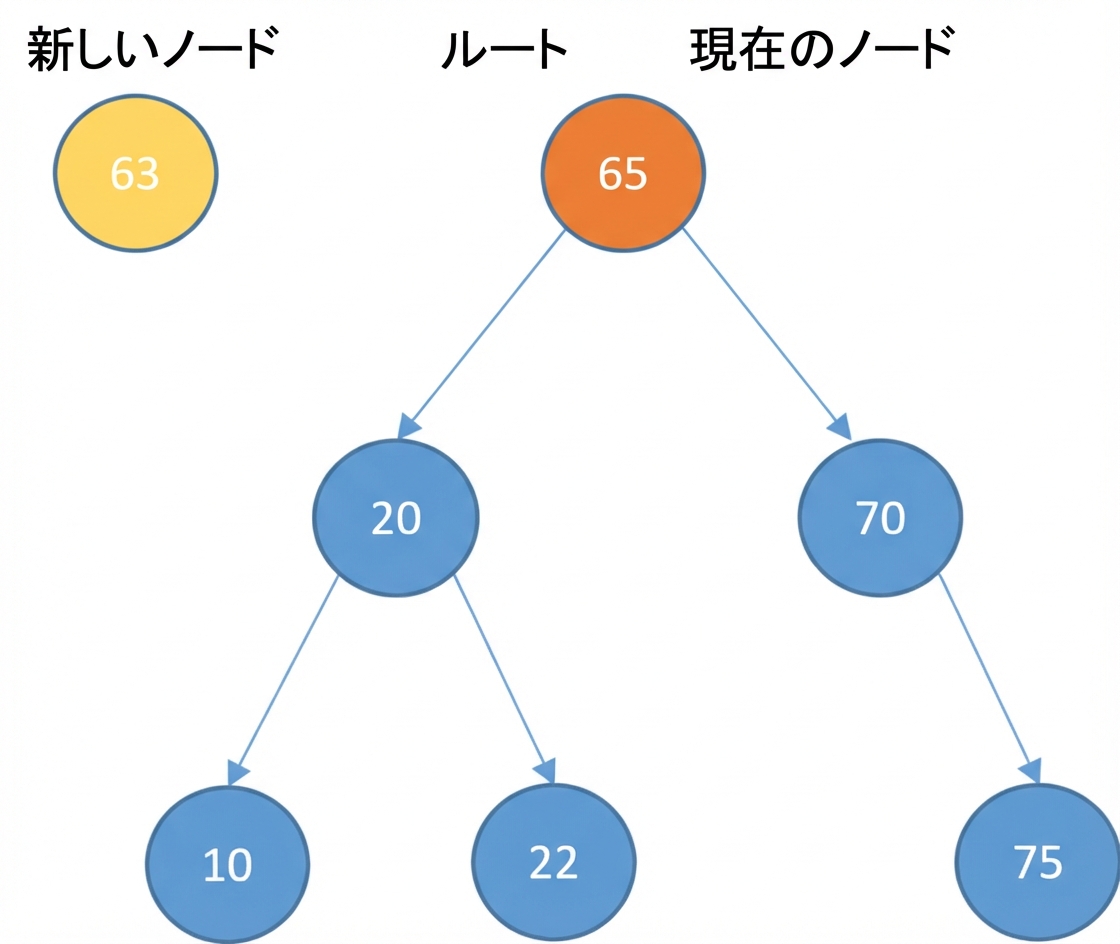

新しいノードといくつかの要素がついた二分探索木の図示。ルートノードはcurrent_node。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child

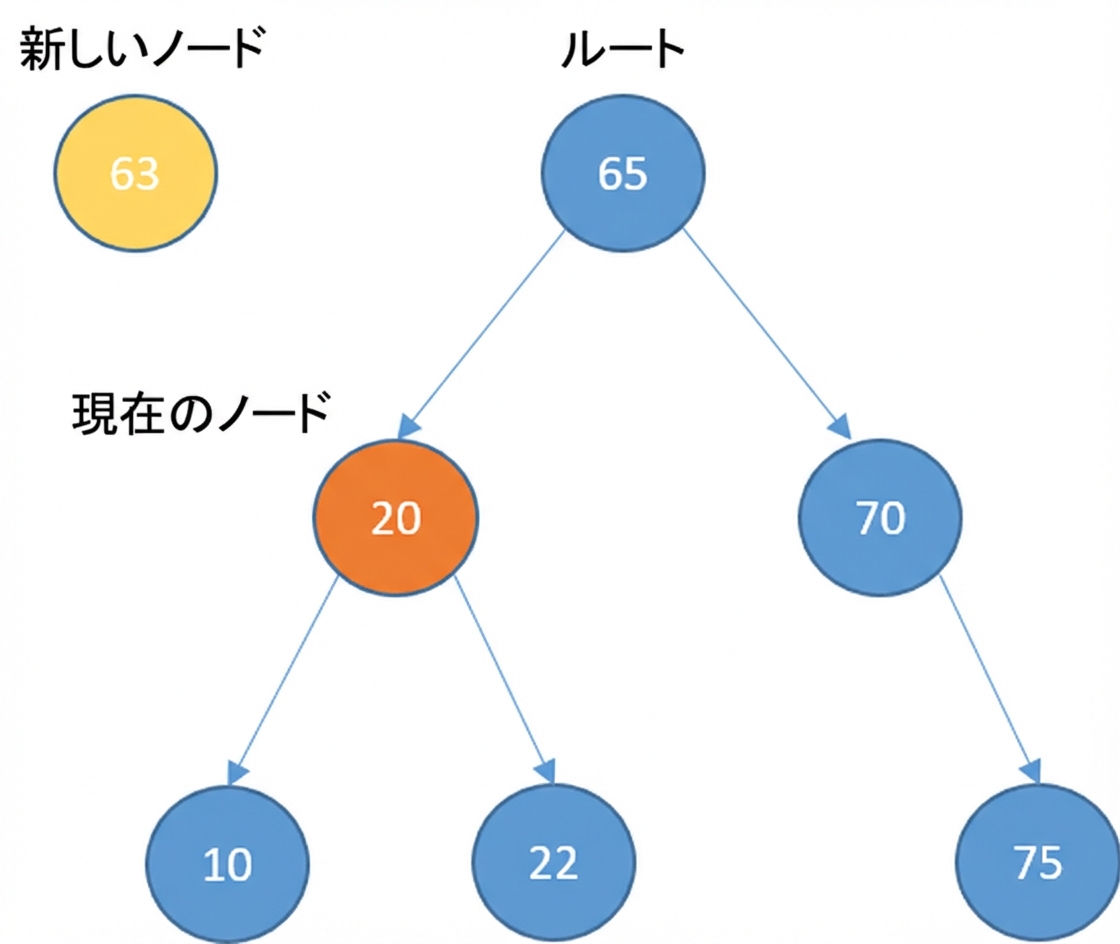

新しいノードといくつかの要素がついた二分探索木の図示。 current_nodeはルートの左の子。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child
      elif data > current_node.data:

        if current_node.right_child == None:

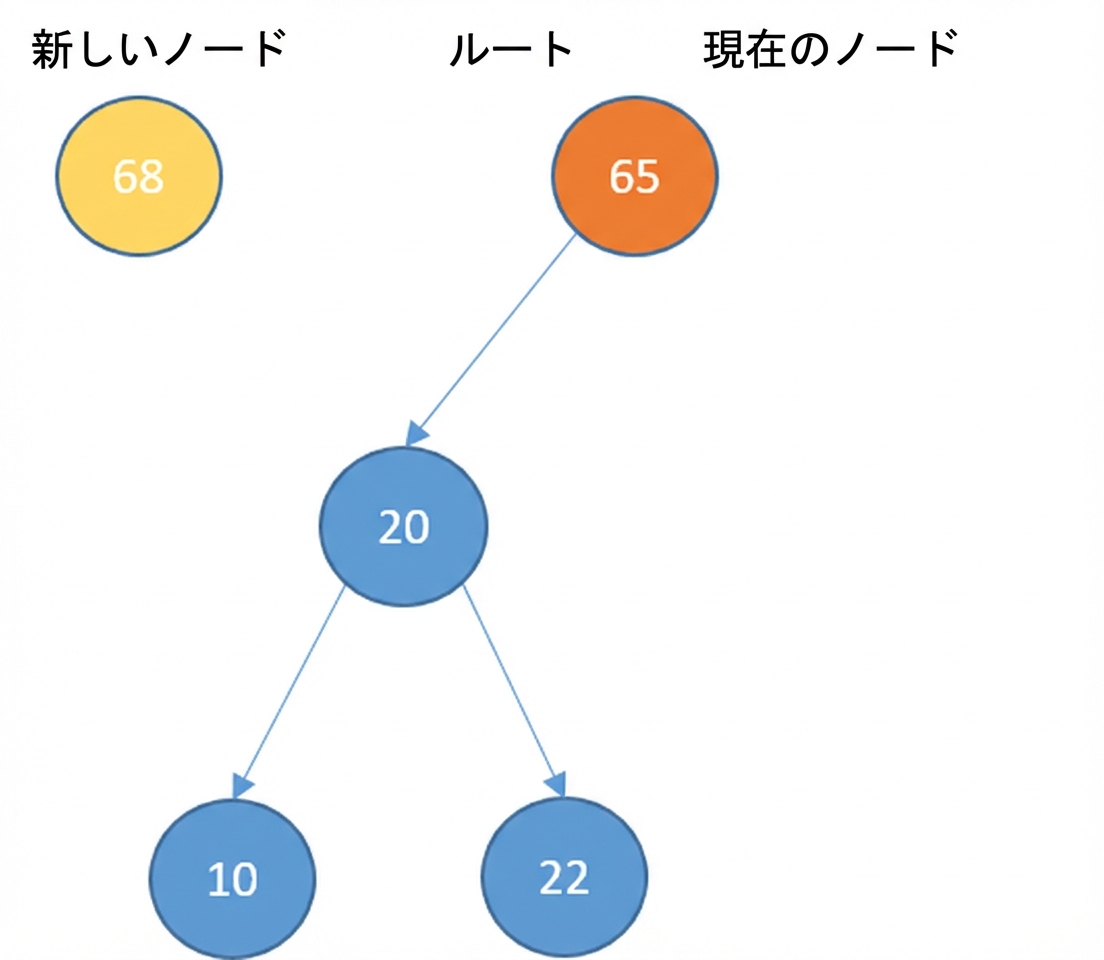

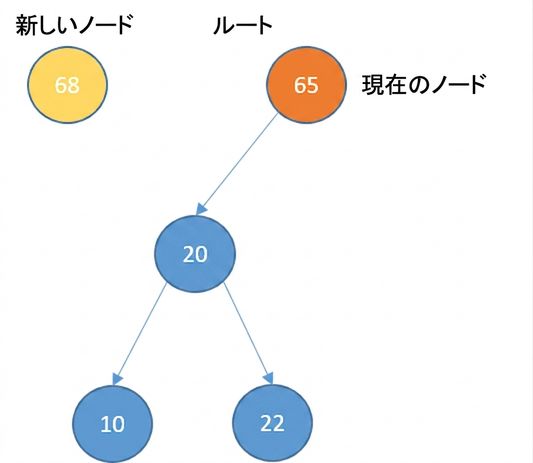

左部分木を持つ新しいノードと二分探索木の図示。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child
      elif data > current_node.data:
        if current_node.right_child == None:

          current_node.right_child = new_node
          return

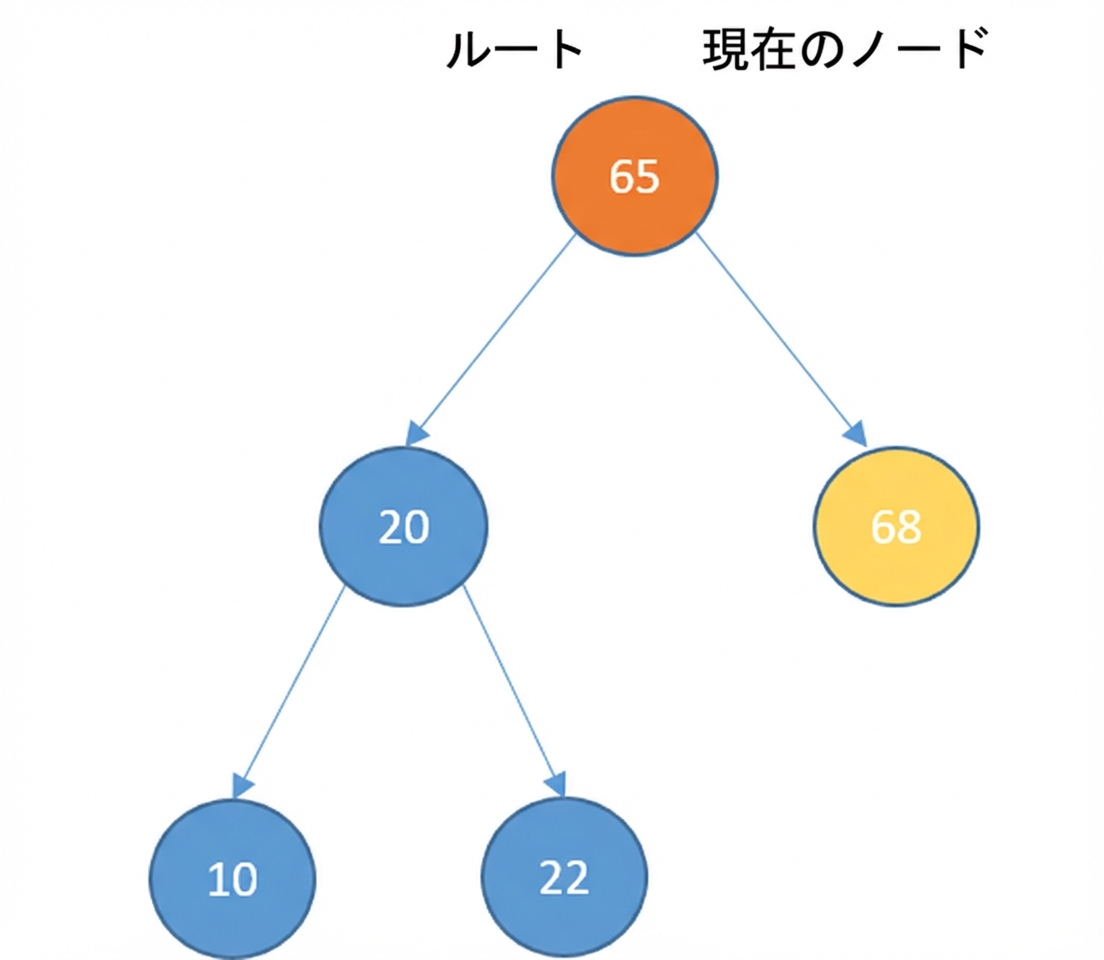

二分探索木の左部分木を示す図。新しいノードは、現在ルートの右の子。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child
      elif data > current_node.data:
        if current_node.right_child == None:

          current_node.right_child = new_node
          return
        else:

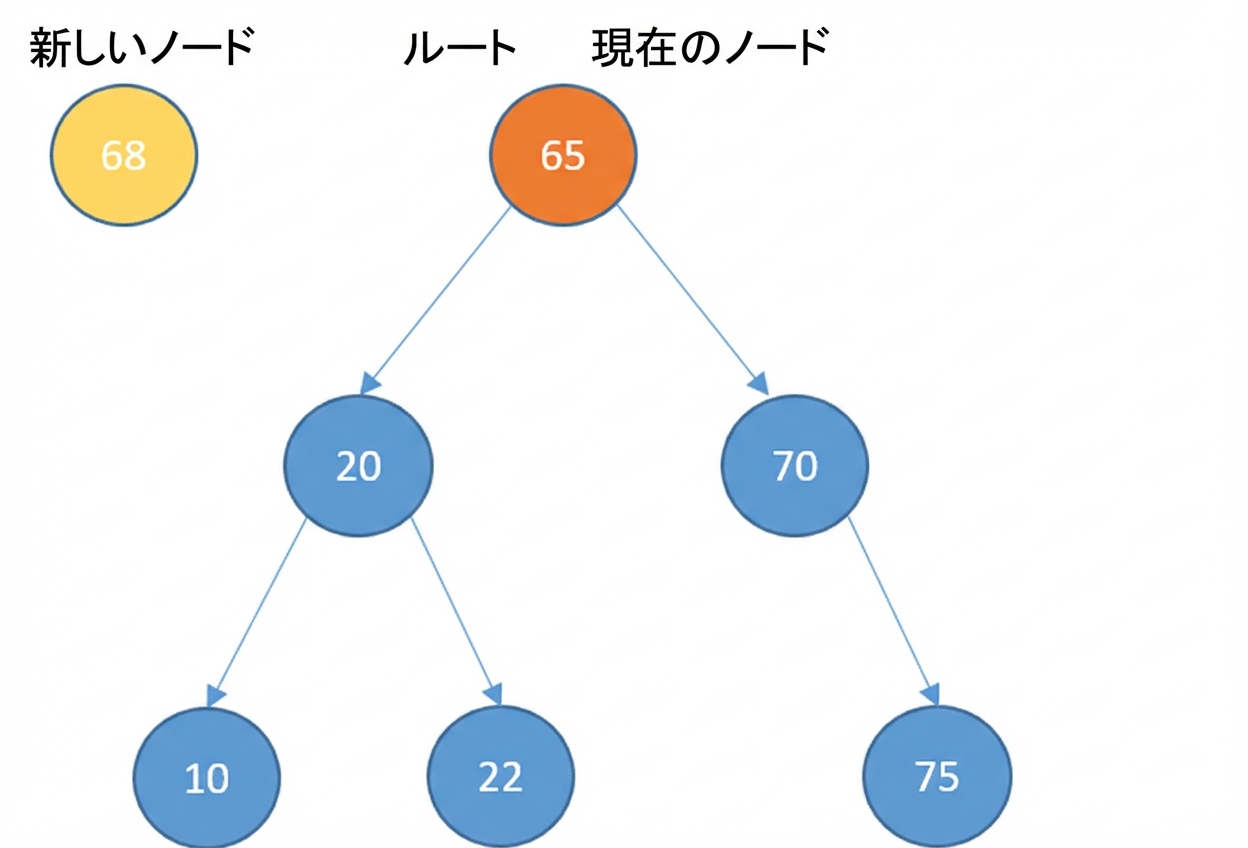

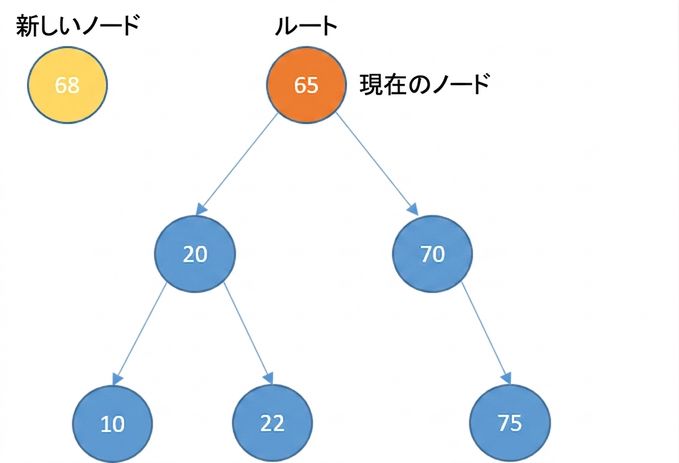

新しいノードと要素を持つ二分探索木の図示。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child
      elif data > current_node.data:
        if current_node.right_child == None:

          current_node.right_child = new_node
          return
        else:
          current_node = current_node.right_child

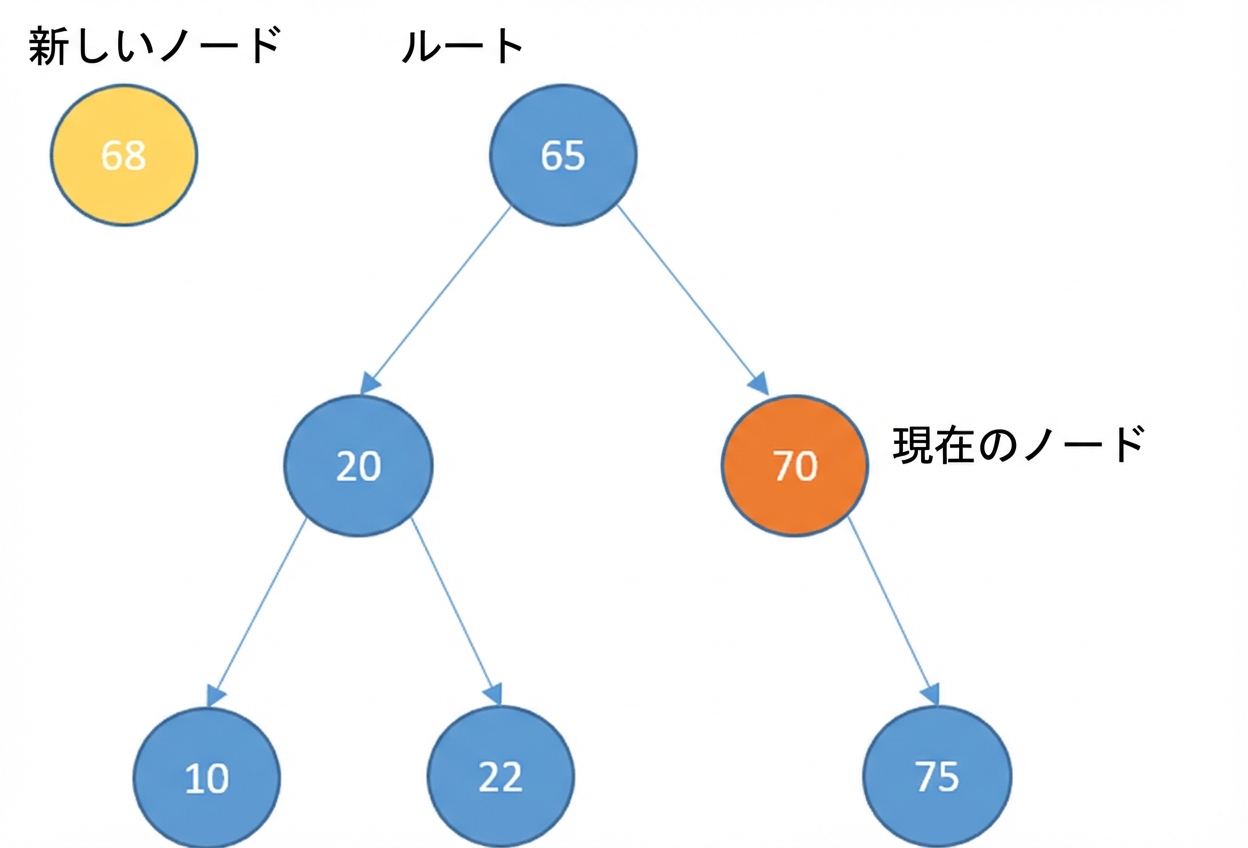

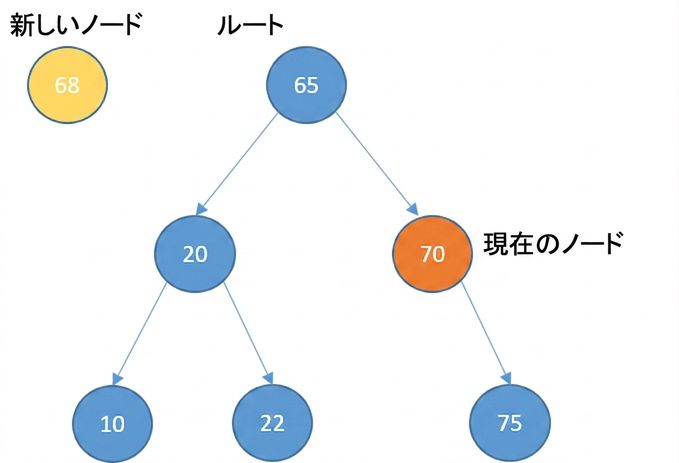

新しいノードといくつかの要素がついた二分探索木の図示。 current_nodeはルートの右の子。

挿入

def insert(self, data):
  new_node = TreeNode(data)
  if self.root == None:
    self.root = new_node
    return
  else:
    current_node = self.root
    while True:
      if data < current_node.data:
        if current_node.left_child == None:
          current_node.left_child = new_node
          return
        else:
          current_node = current_node.left_child
      elif data > current_node.data:
        if current_node.right_child == None:

          current_node.right_child = new_node
          return
        else:
          current_node = current_node.right_child

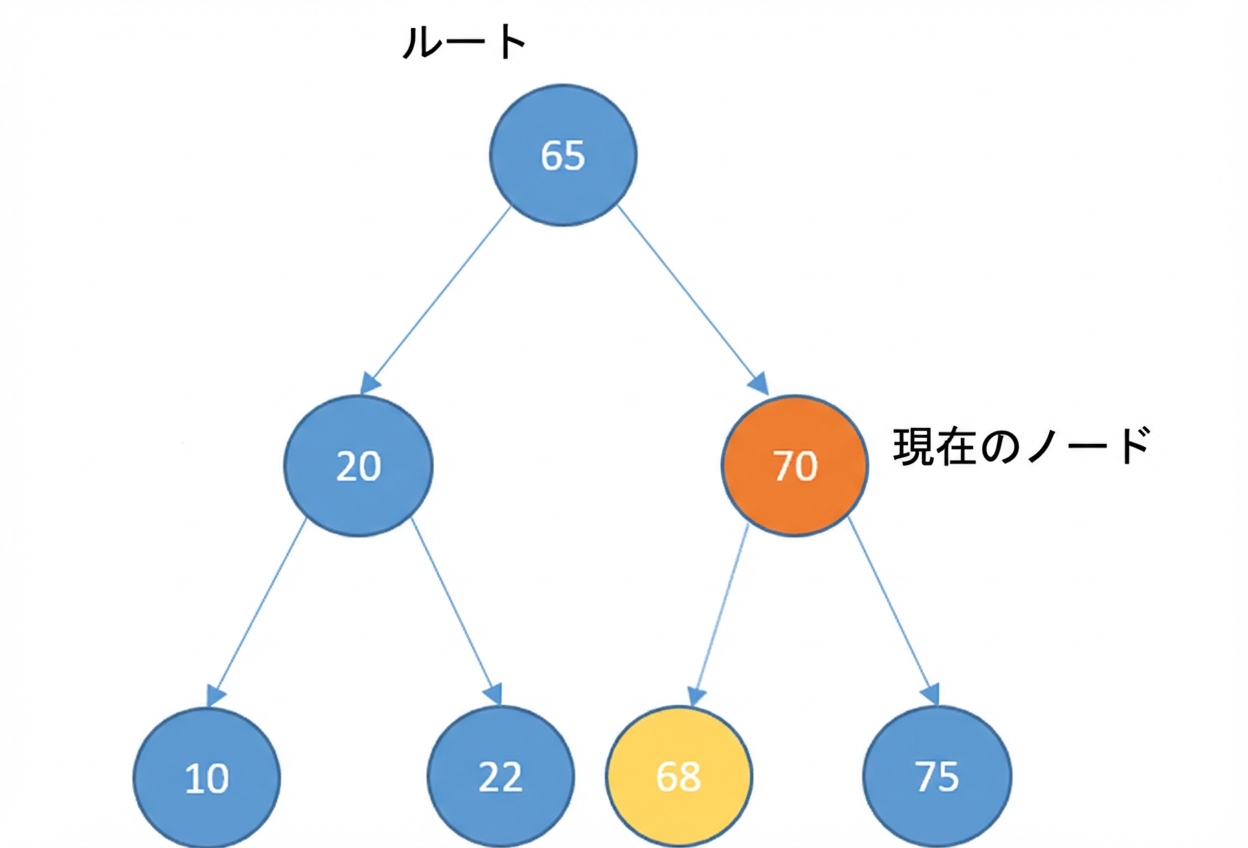

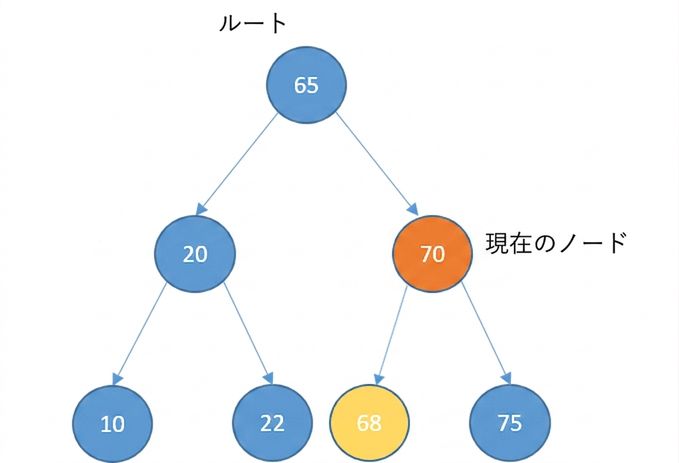

新しいノードといくつかの要素がついた二分探索木の図示。 currentnodeはルートの右の子。新しいノードはcurrentnodeの左の子。

削除

子なし

いくつかの要素が入った二分探索木。ノードの1つは、削除されるため赤色で表示されている。このノードには子ノードがない。

削除

子なし
- 削除する

いくつかの要素が入った二分探索木。削除される予定だったノードはツリーから消える。

削除

子1つ

いくつかの要素が入った二分探索木。ノードの1つは、削除されるため赤色で表示されている。このノードには右の子がある。

削除

子1つ
- 削除する
- 子ノードの親に子を接続する

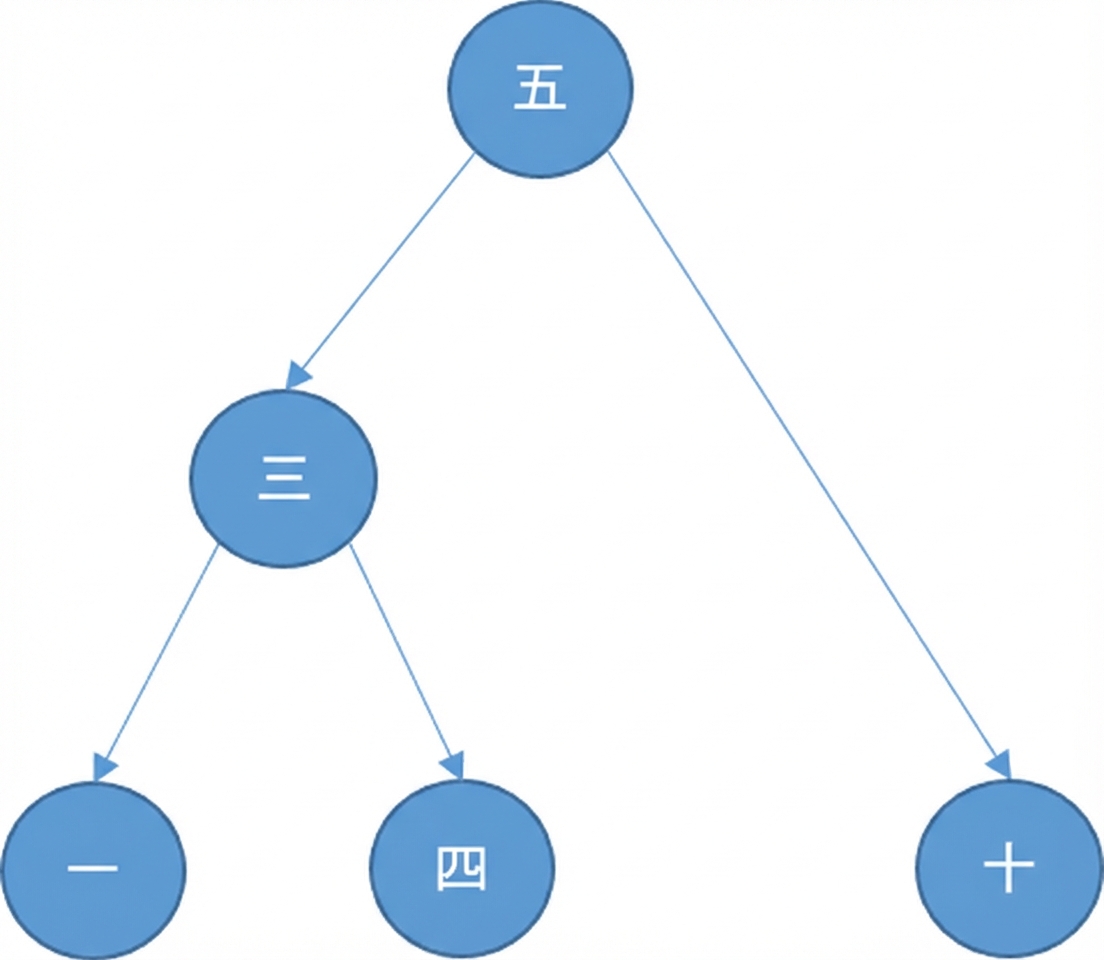

いくつかの要素が入った二分探索木。削除される予定だったノードは木から消え、ルートノードは削除されたノードの右の子を指している。

削除

子1つ
- 削除する
- 子ノードの親に子を接続する

二分探索木の図示。

削除

子2つ

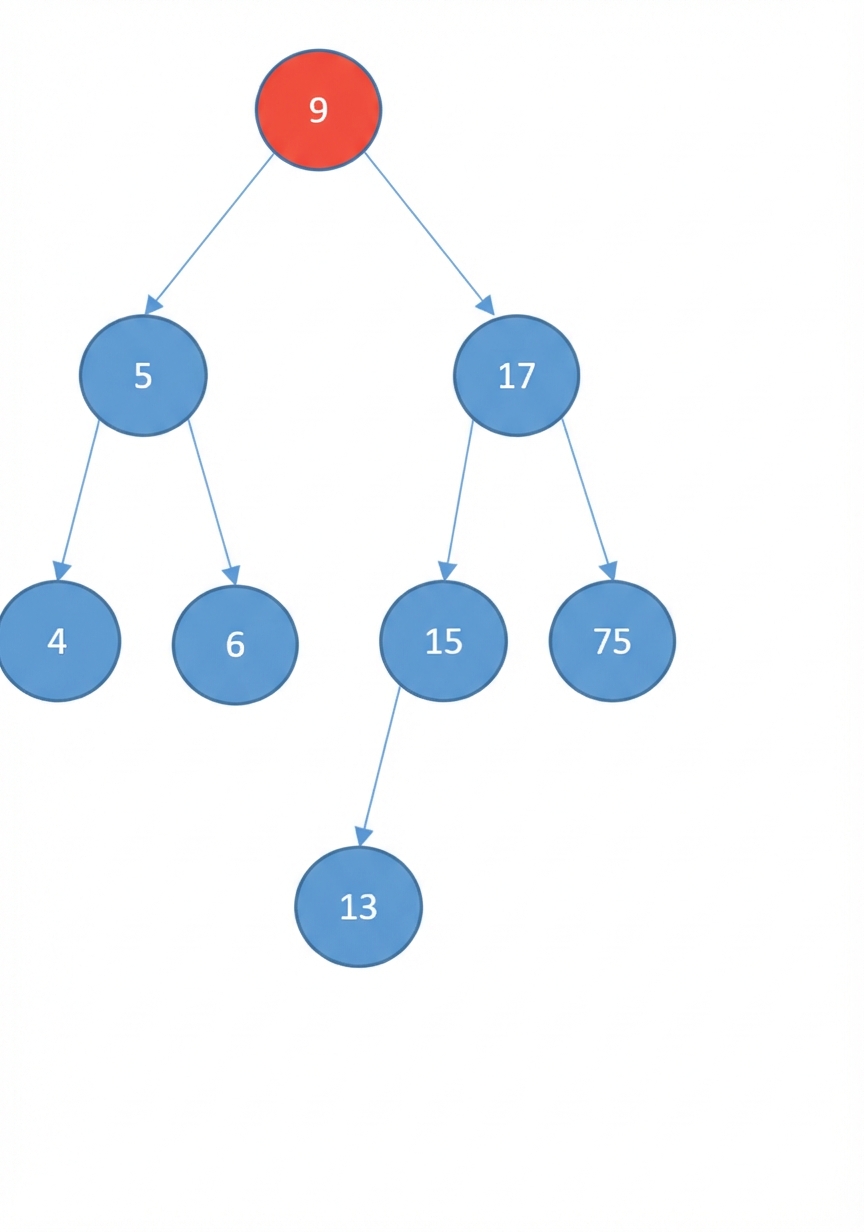

削除される予定のルートノードが赤色で示された二分探索木の図。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：

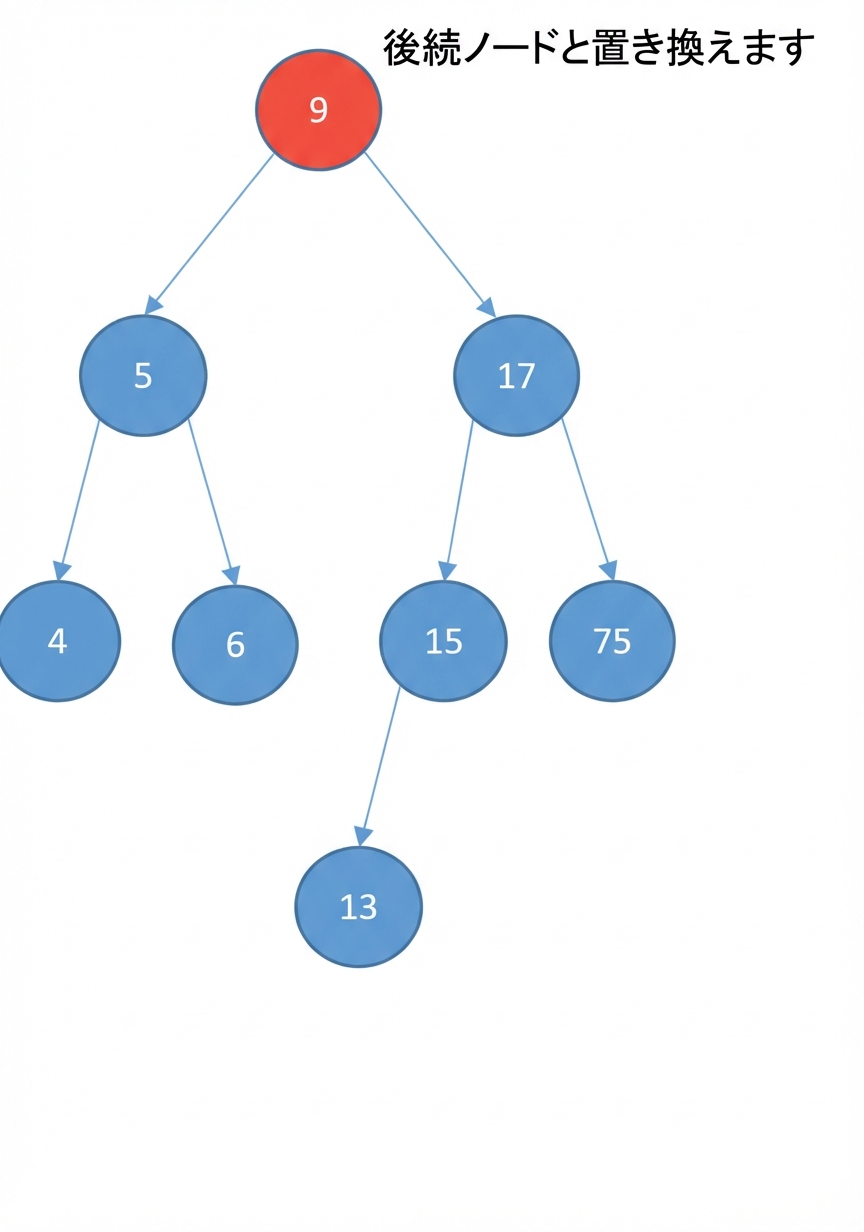

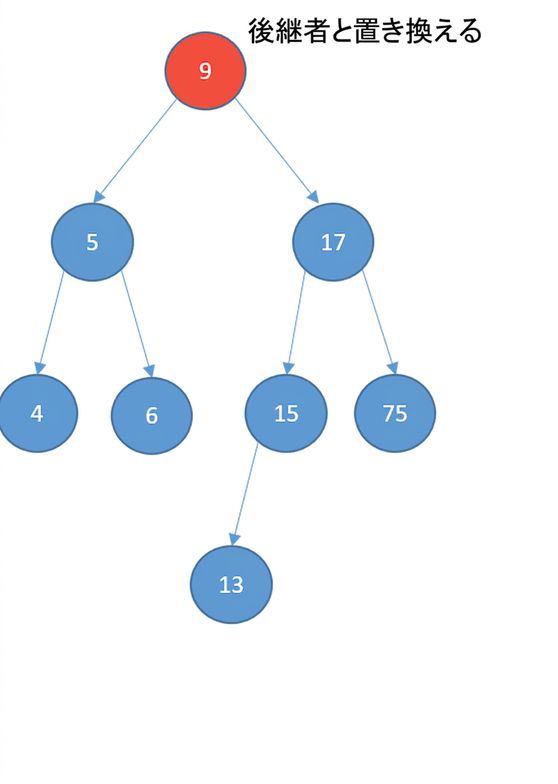

削除される予定のルートノードが赤で示された二分探索木の図。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する

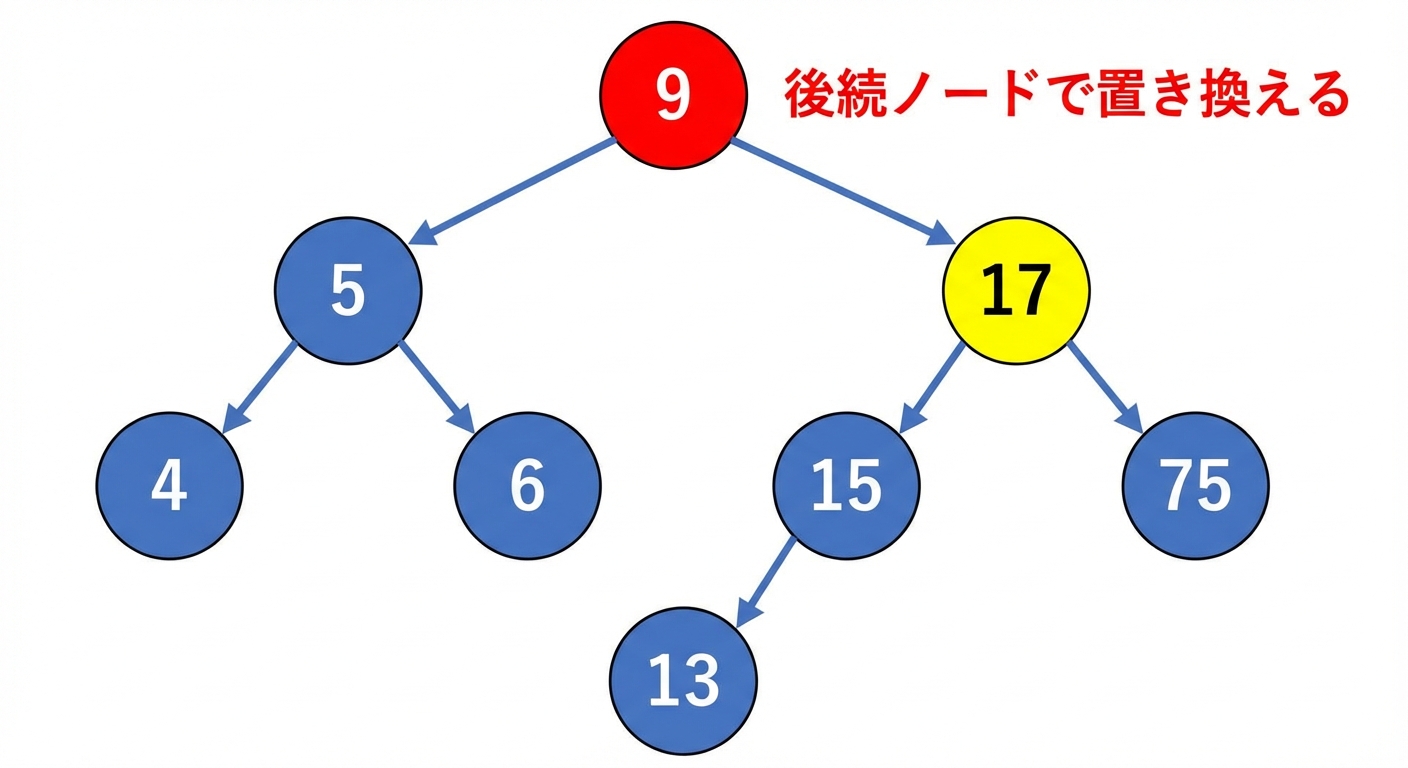

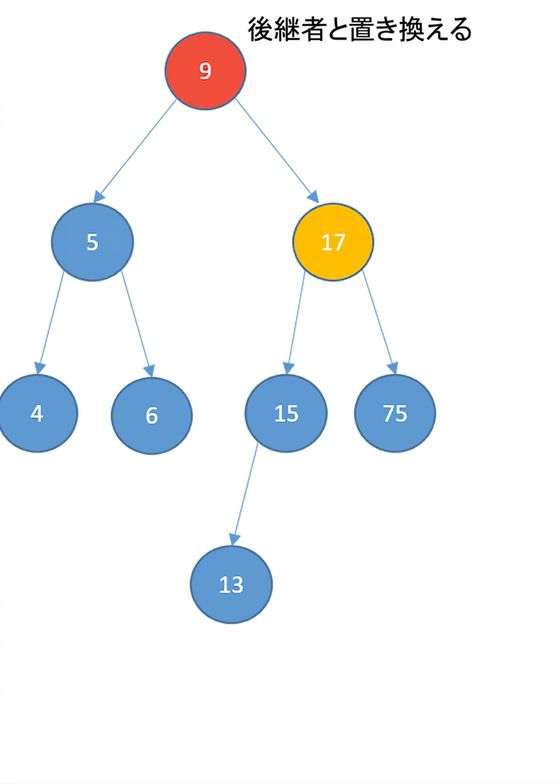

二分探索木の図。ルートノードが削除されようとしており、赤で示されている。ルートの右の子は黄色で色付けされている。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける

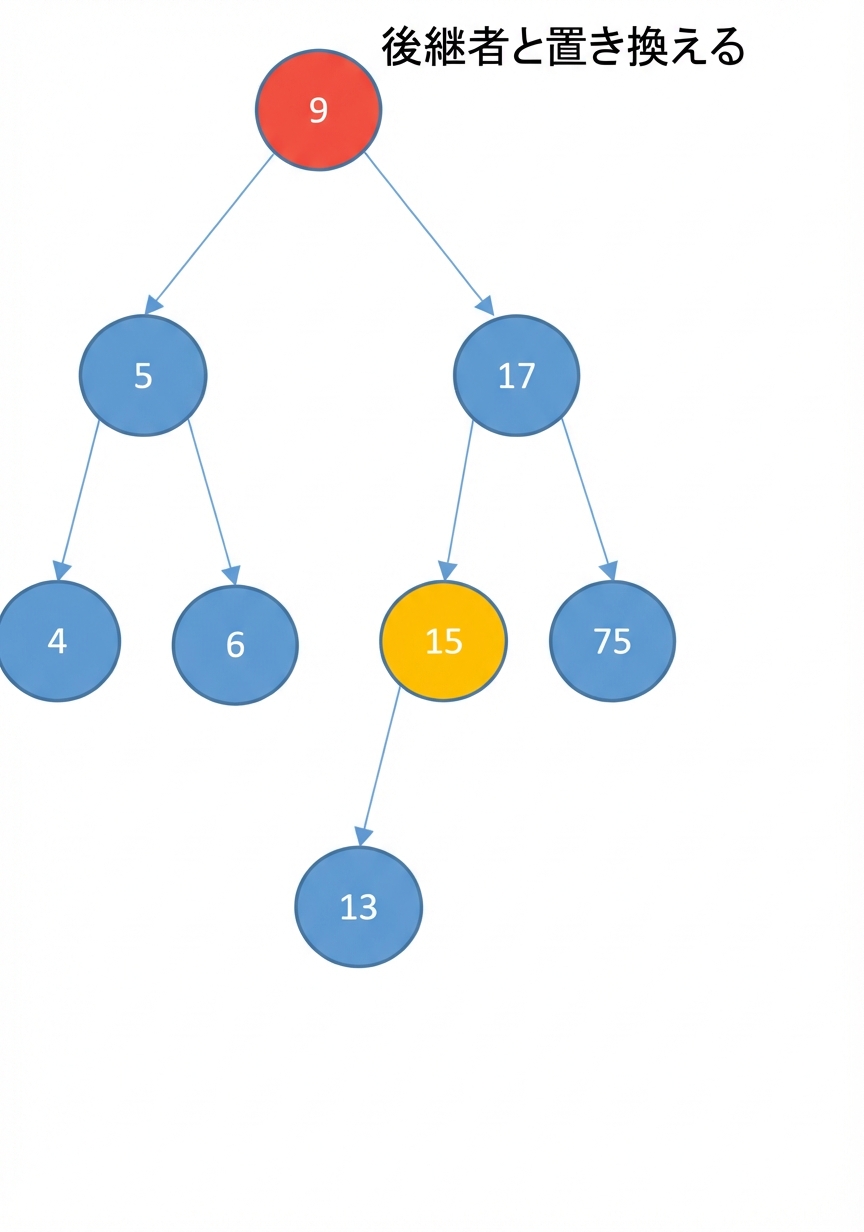

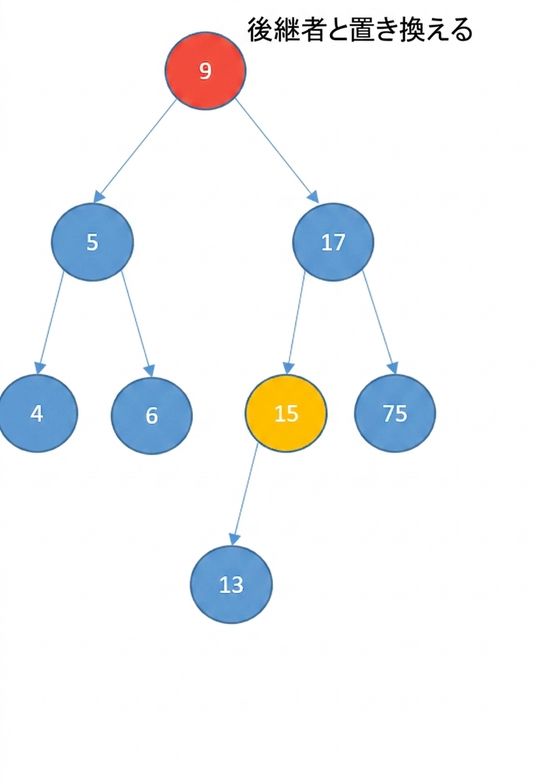

二分探索木の図。ルートノードが削除されようとしており、赤で示されている。後続ノードを見つけるために、別のノードが黄色で色付けされている。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける

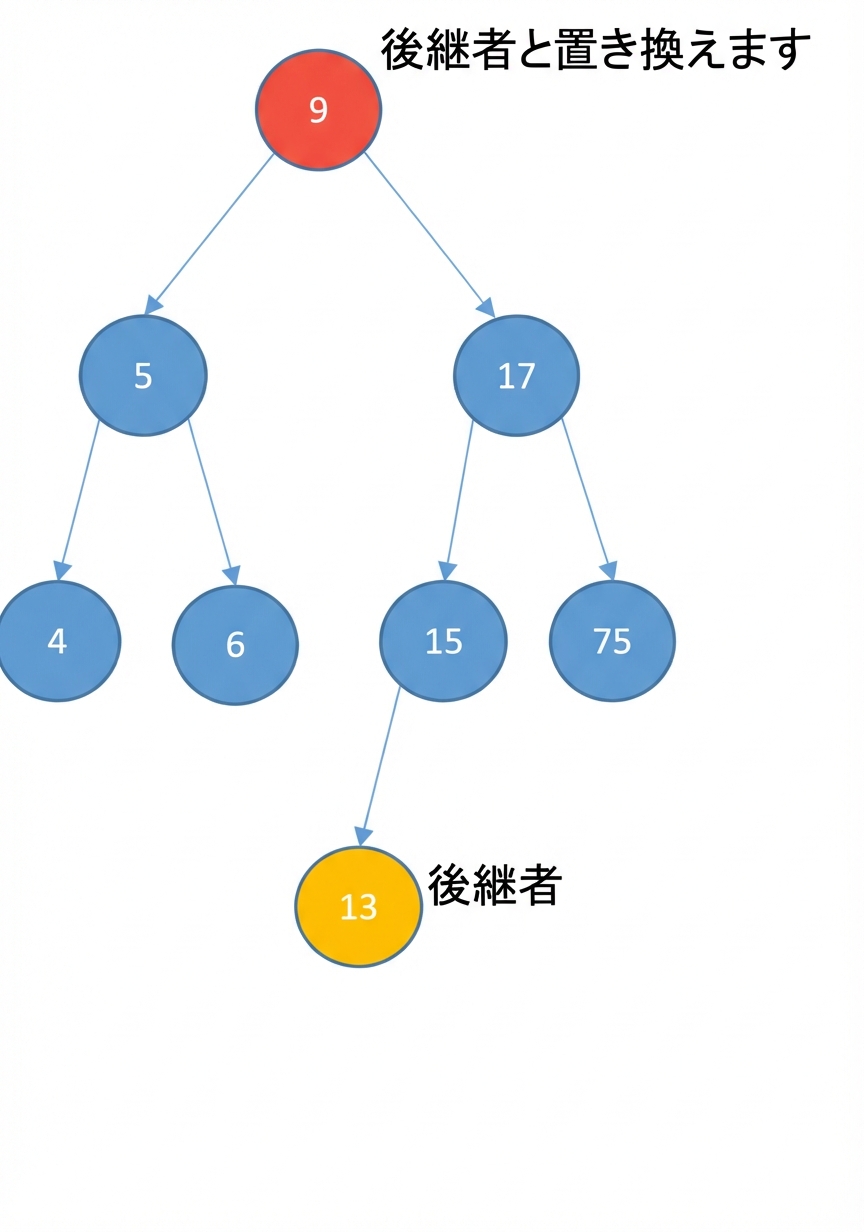

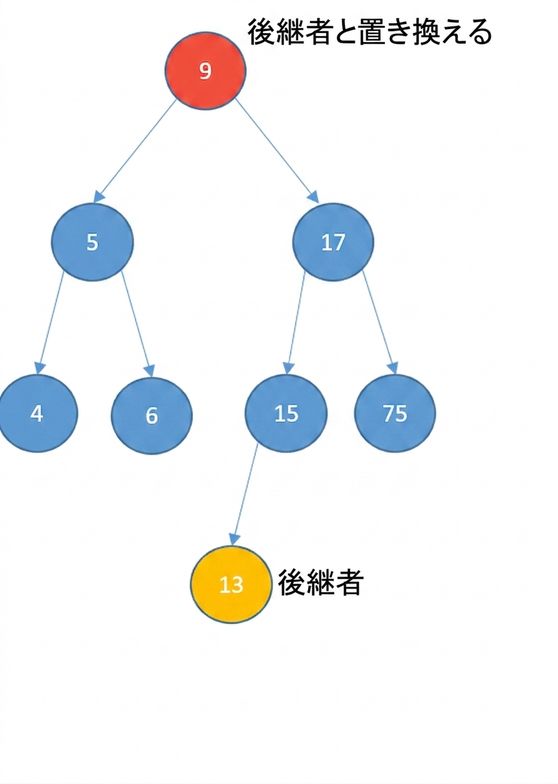

二分探索木の図。ルートノードが削除されようとしており、赤で示されている。別のノードは、後続ノードを見つけるために黄色で色付けされている。後継ノードの13が見つかる。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける

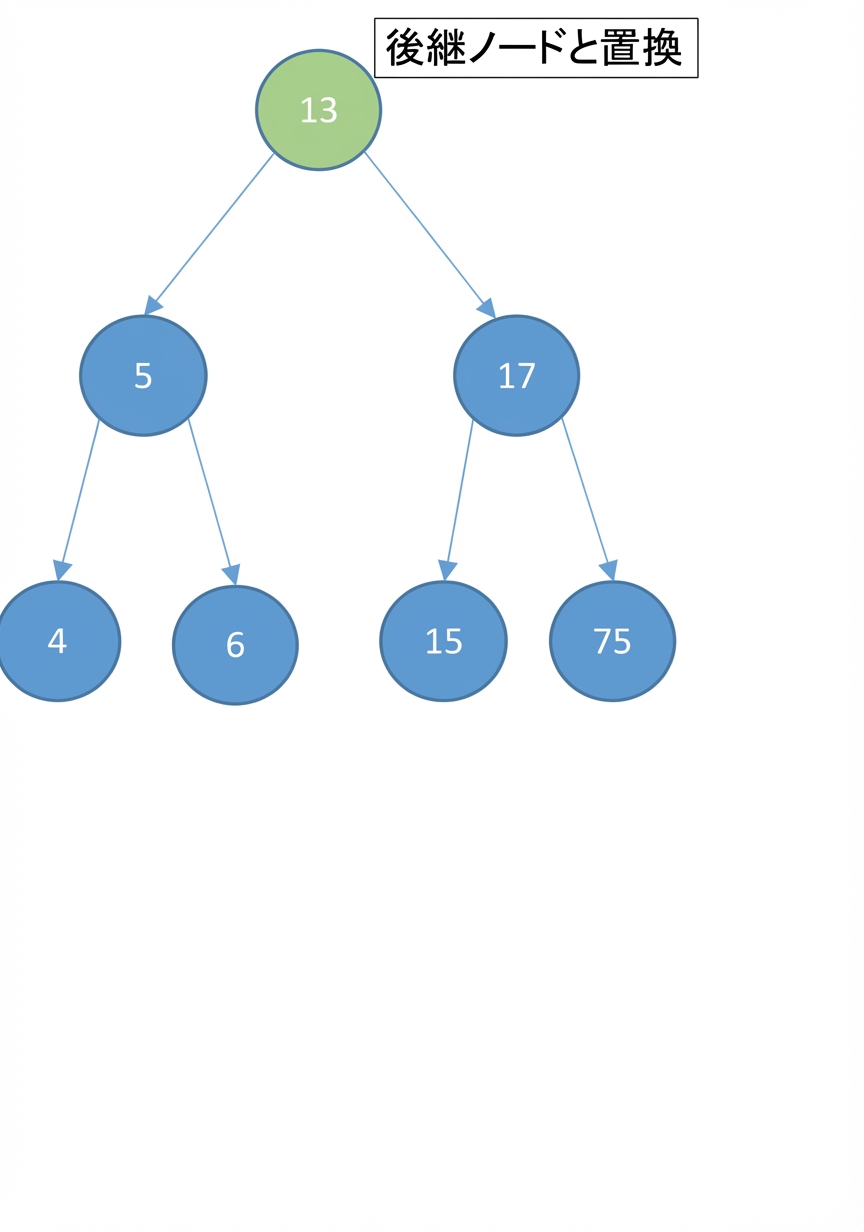

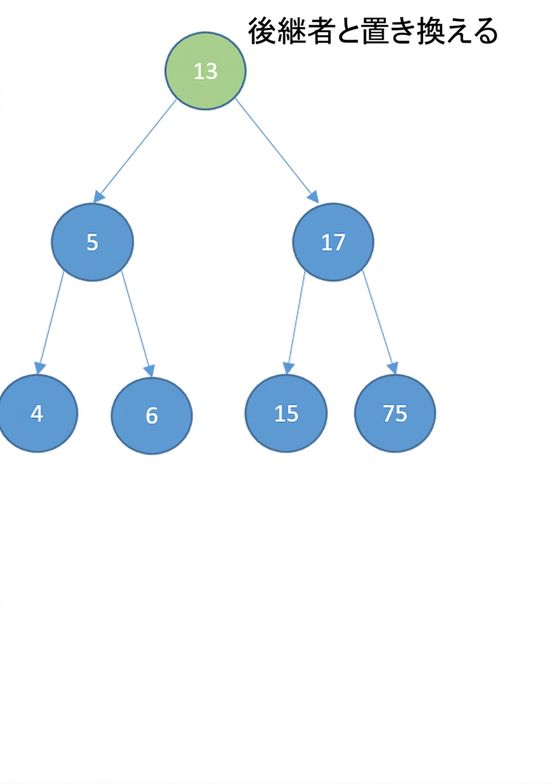

二分探索木の図解。ルートノードは後続ノードに置き換えられる。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける
  - 置き換えたノードに右の子ノードがある場合：

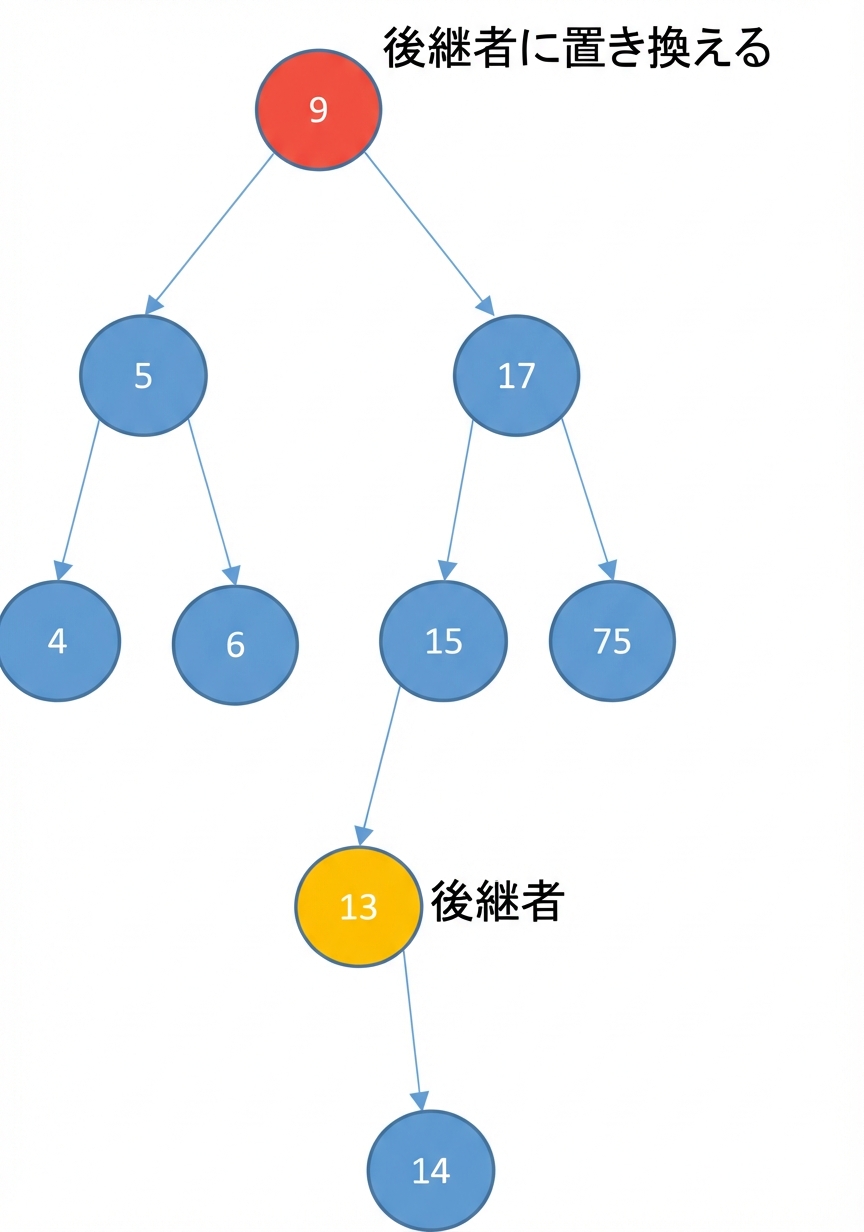

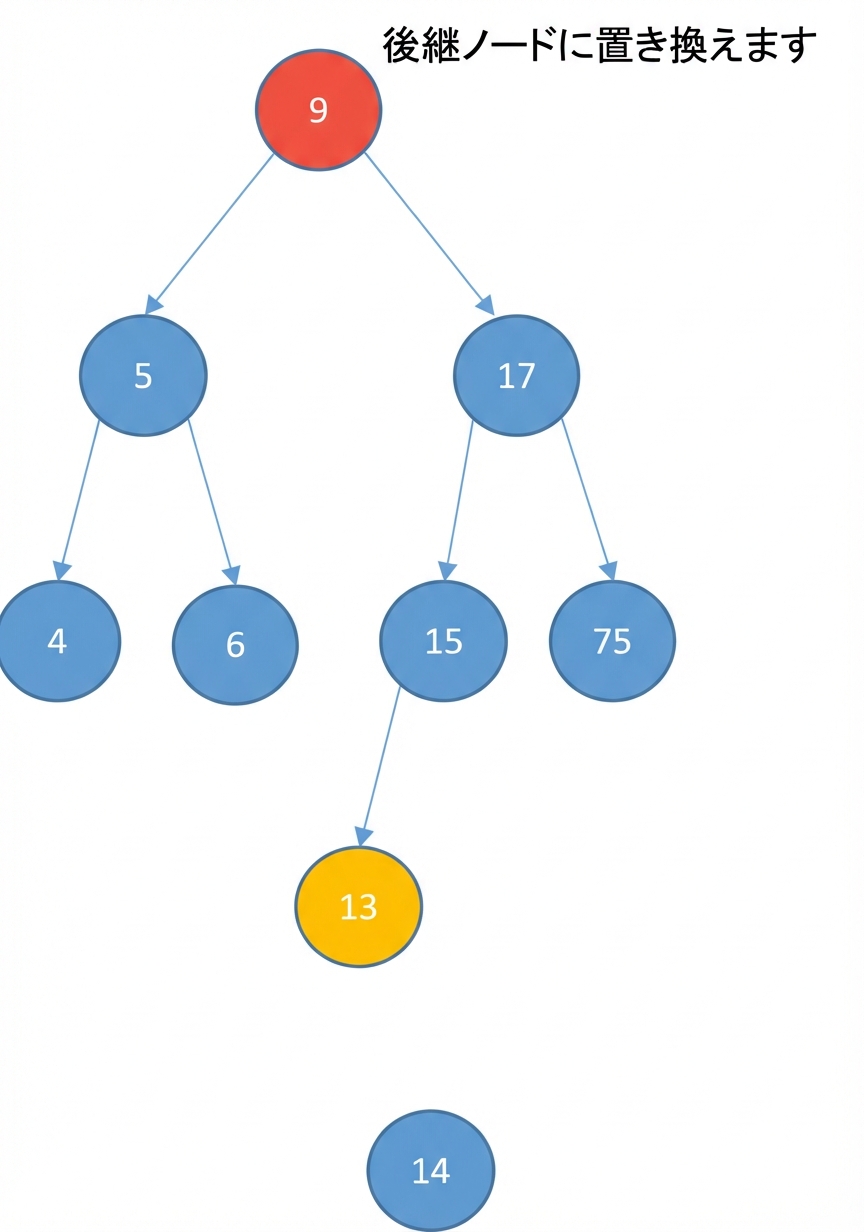

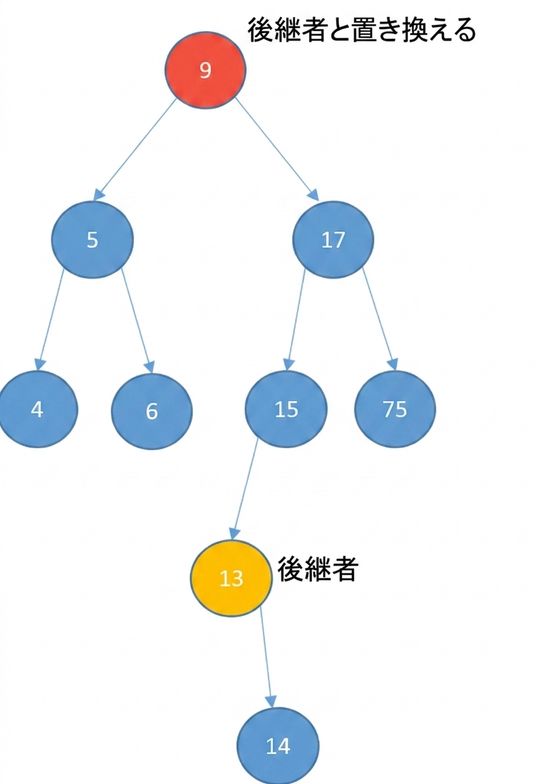

右の子を持つ後続ノードがある二分探索木の図示。

削除

子2つ
- 別のノードに置き換える
  - そのノードの値より大きい値の中で、最も小さい値のノード
- 置き換え先を見つける：
  - 右の子を訪問する
  - 左のノードを最後までたどり続ける
  - 置き換えたノードに右の子ノードがある場合：
    - 子は置き換えたノードの親の左の子ノードになる

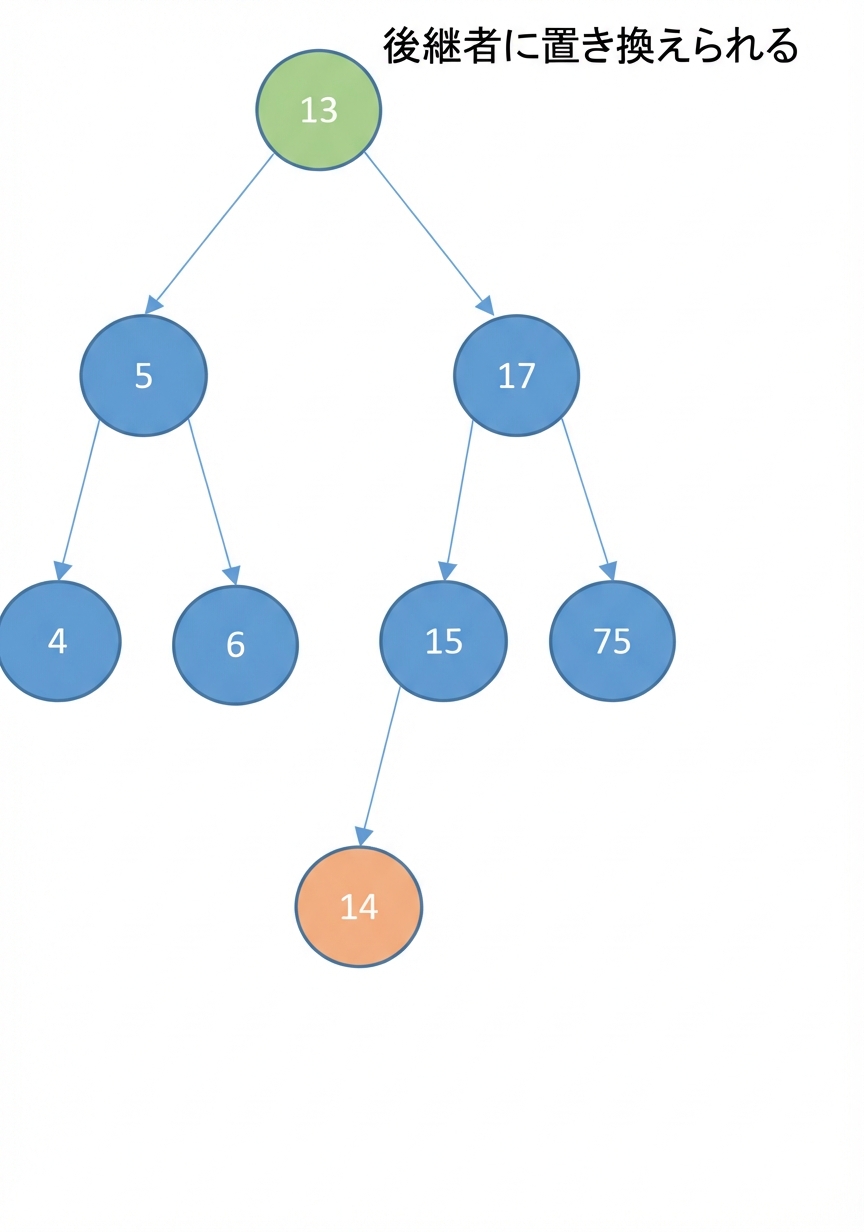

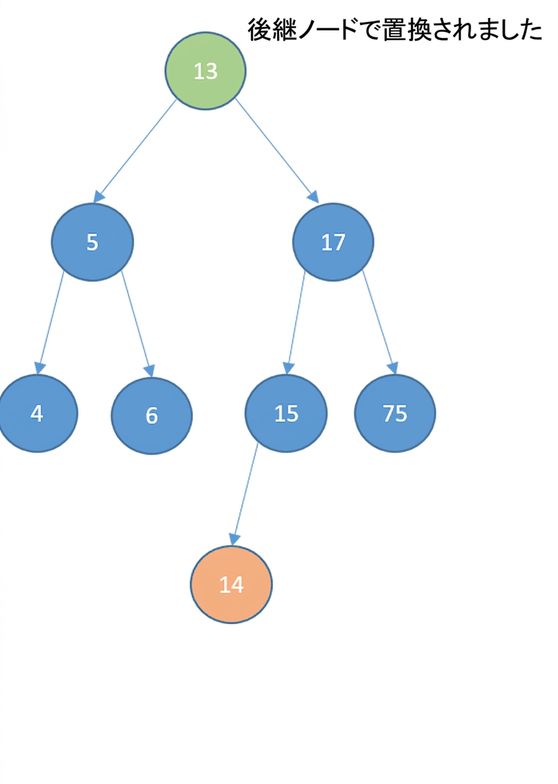

二分探索木の図。後続ノードに右の子がある。後継ノードの子は後継ノードの親の左の子となり、ルートノードは後継ノードに置き換えられる。

用途

リストを効率良く並べ替える
配列や連結リストよりも検索がはるかに高速
配列よりも挿入・削除もはるかに高速
より高度なデータ構造を実装するために使用：
- 動的なデータセット
- ルックアップテーブル
- 優先度付きキュー

練習しましょう！
