계층 구조 시각화

Python으로 배우는 Unsupervised Learning

Benjamin Wilson

Director of Research at lateral.io

시각화는 인사이트를 전달한다

"t-SNE": 데이터셋을 2D로 표시(후반)
"계층적 클러스터링"(이번 영상)

그룹의 계층 구조

생물 분류는 계층을 이룸
클러스터는 서로 포함 관계

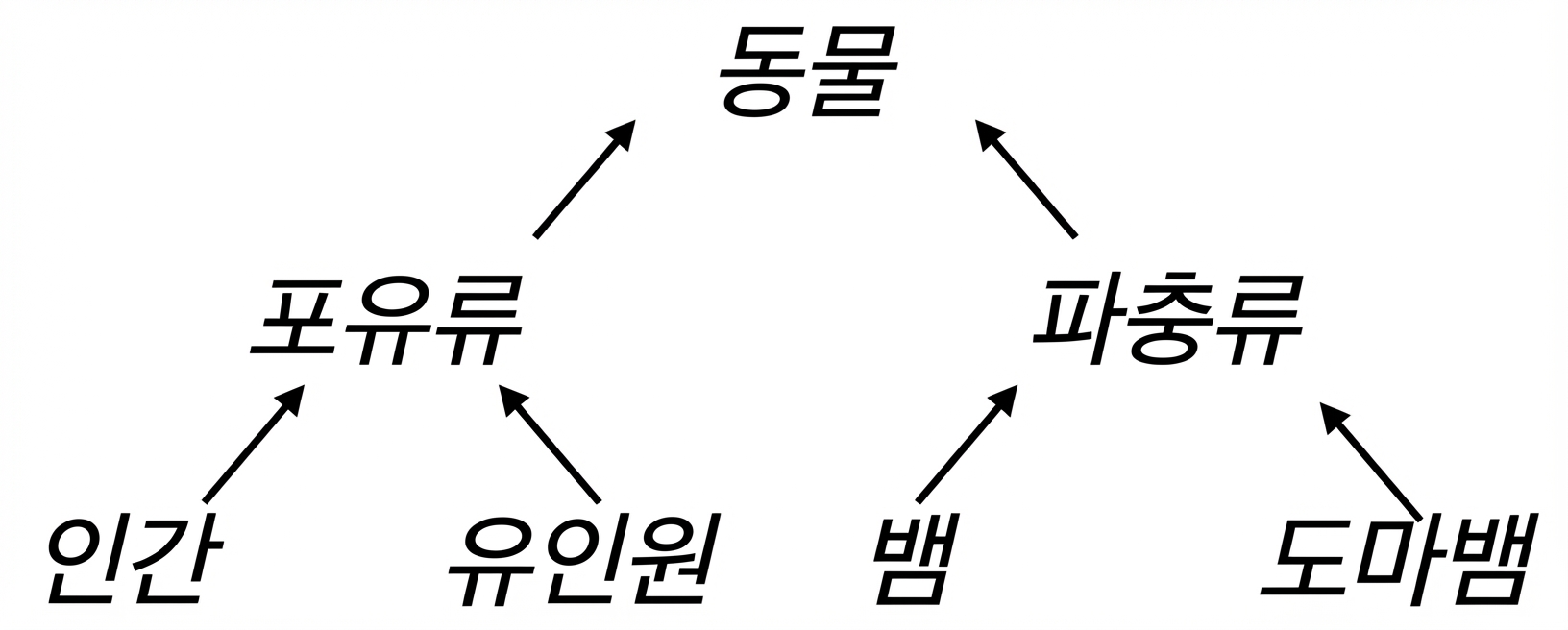

동물의 계층적 트리

유로비전 점수 데이터셋

국가들은 유로비전 2016 공연곡에 점수를 부여
점수의 2D 배열
행은 국가, 열은 노래

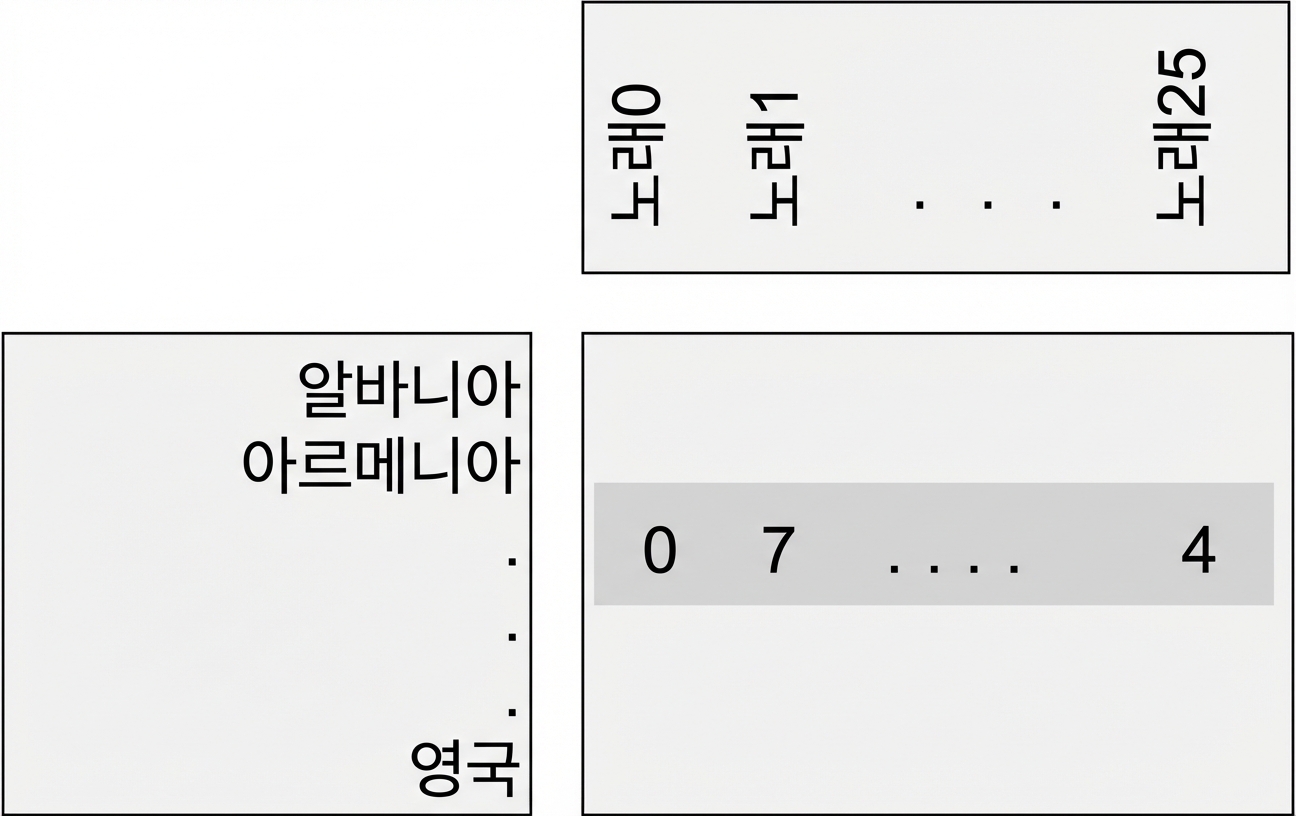

유로비전 데이터

¹ https://www.eurovision.tv/page/results

투표 국가의 계층적 클러스터링

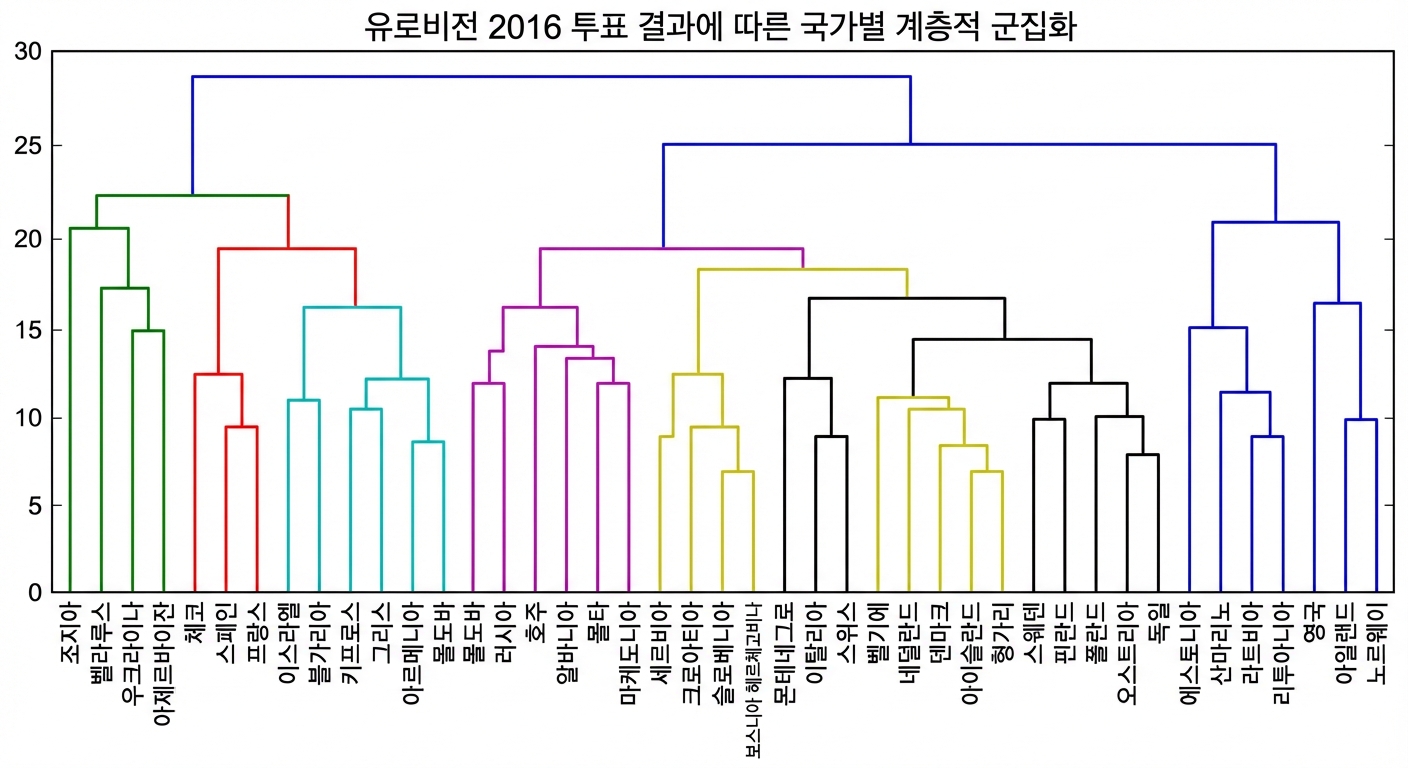

유로비전 계층적 클러스터링

계층적 클러스터링

각 국가는 개별 클러스터에서 시작
매 단계에서 가장 가까운 두 클러스터를 병합
모든 국가가 하나의 클러스터가 될 때까지 반복
이를 "병합형" 계층적 클러스터링이라 함

계층적 클러스터링의 덴드로그램

아래에서 위로 읽기
수직선은 클러스터를 의미

유로비전 계층적 클러스터링

계층적 클러스터링의 덴드로그램

아래에서 위로 읽기
수직선은 클러스터를 의미

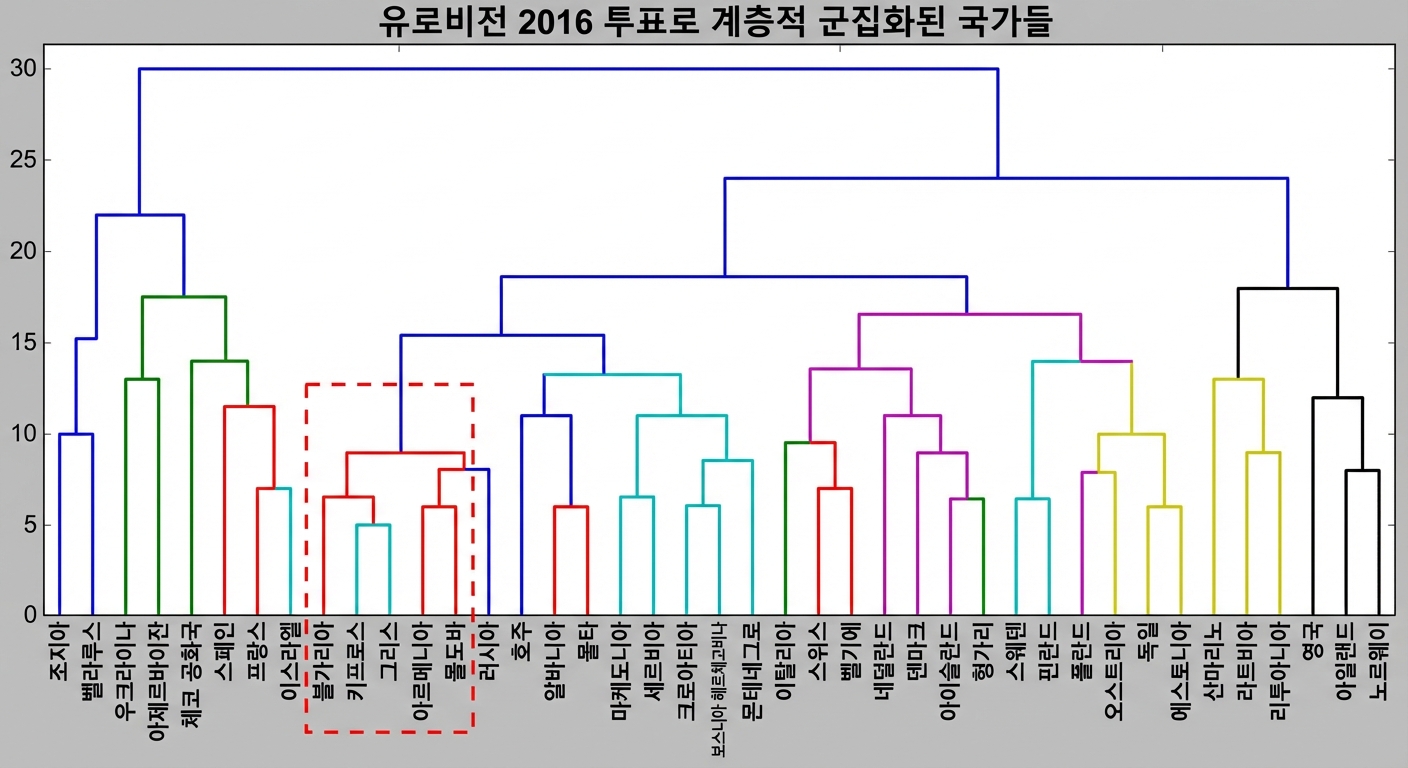

유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

그리스/키프로스 클러스터가 강조된 유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

불가리아/그리스/키프로스 클러스터가 강조된 유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

몰도바/러시아 클러스터가 강조된 유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

몰도바/러시아/아르메니아 클러스터가 강조된 유로비전 계층적 클러스터링의 한 클러스터

덴드로그램, 단계별

그리스/키프로스/불가리아 클러스터와 몰도바/러시아/아르메니아의 병합

덴드로그램, 단계별

유로비전 계층적 클러스터링

SciPy로 계층적 클러스터링

samples(점수 배열)과 country_names가 주어짐

import matplotlib.pyplot as plt
from scipy.cluster.hierarchy import linkage, dendrogram

mergings = linkage(samples, method='complete')

dendrogram(mergings,
           labels=country_names,
           leaf_rotation=90,
           leaf_font_size=6)
plt.show()

연습해 봅시다!
