Thiết kế cơ sở dữ liệu

Lis Sulmont

Curriculum Manager

Thiết kế cơ sở dữ liệu là gì?

Xác định cách lưu trữ dữ liệu ở mức logic
- Dữ liệu sẽ được đọc và cập nhật thế nào?
Dùng mô hình cơ sở dữ liệu: đặc tả cấp cao cho cấu trúc CSDL
- Phổ biến nhất: mô hình quan hệ
- Khác: mô hình NoSQL, mô hình hướng đối tượng, mô hình mạng
Dùng lược đồ (schema): bản thiết kế của CSDL
- Định nghĩa bảng, trường, quan hệ, chỉ mục và view
- Khi chèn dữ liệu vào CSDL quan hệ, phải tuân thủ lược đồ

Quy trình tạo mô hình dữ liệu cho dữ liệu cần lưu trữ

1. Mô hình dữ liệu khái niệm: mô tả thực thể, quan hệ và thuộc tính

2. Mô hình dữ liệu logic: xác định bảng, cột, quan hệ

3. Mô hình dữ liệu vật lý: mô tả lưu trữ vật lý

¹ https://en.wikipedia.org/wiki/Data_model

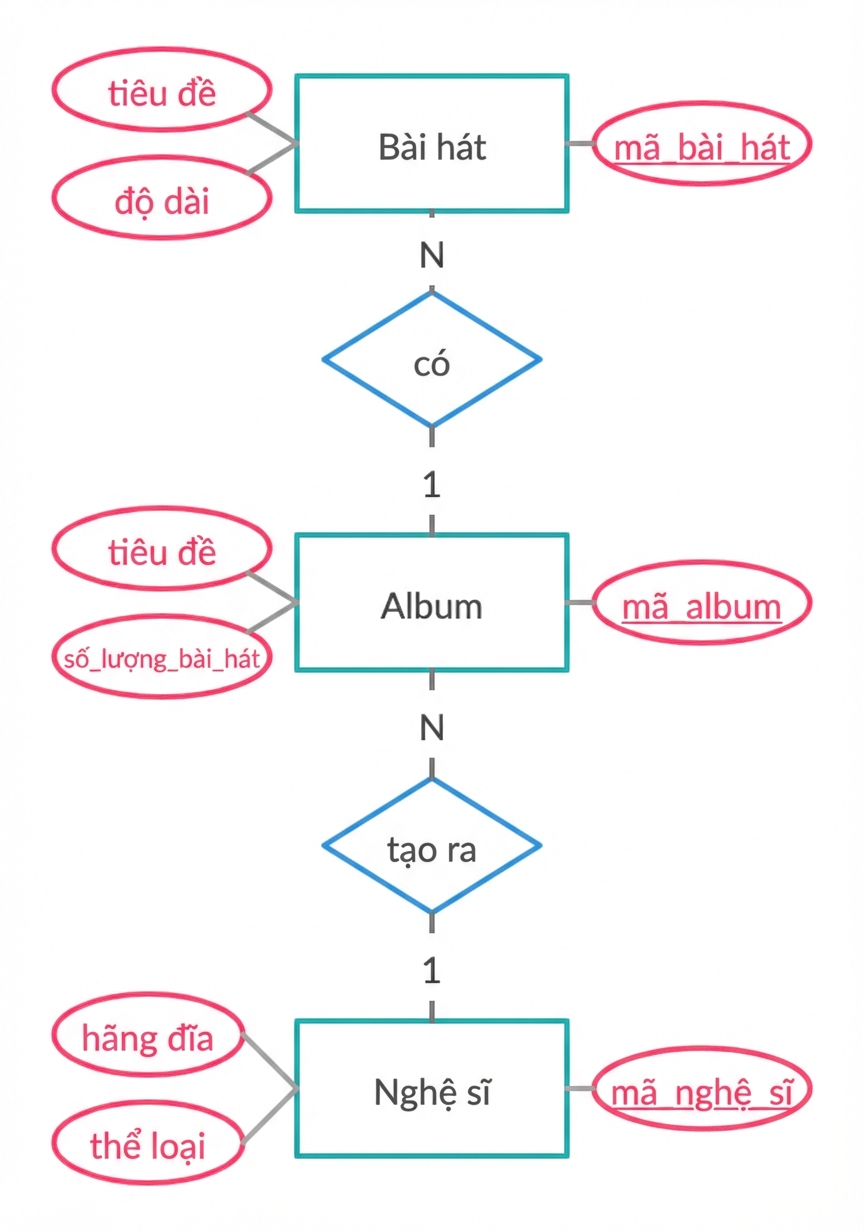

Sơ đồ ER của ví dụ bài hát

Thực thể, quan hệ và thuộc tính

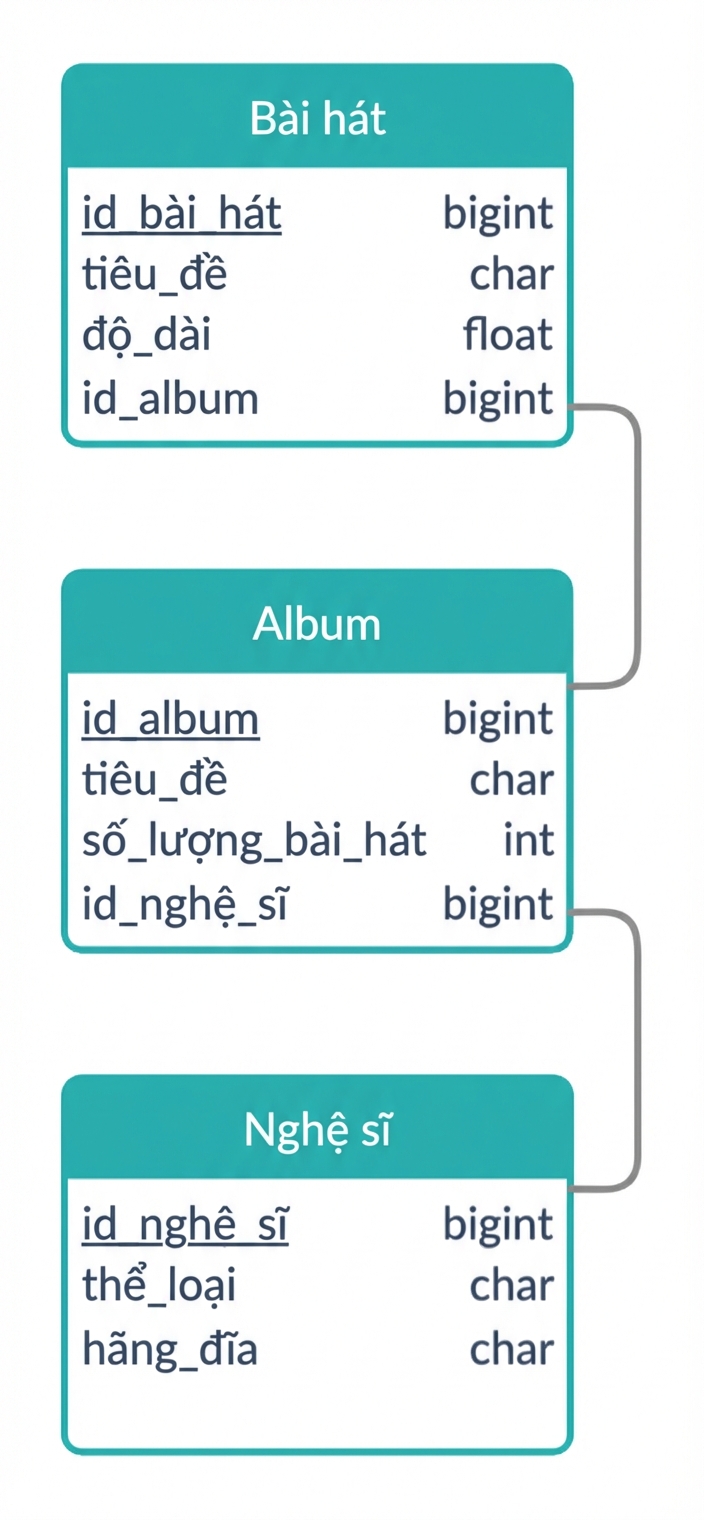

Lược đồ logic của ví dụ bài hát

Chuyển đổi nhanh nhất: thực thể thành bảng

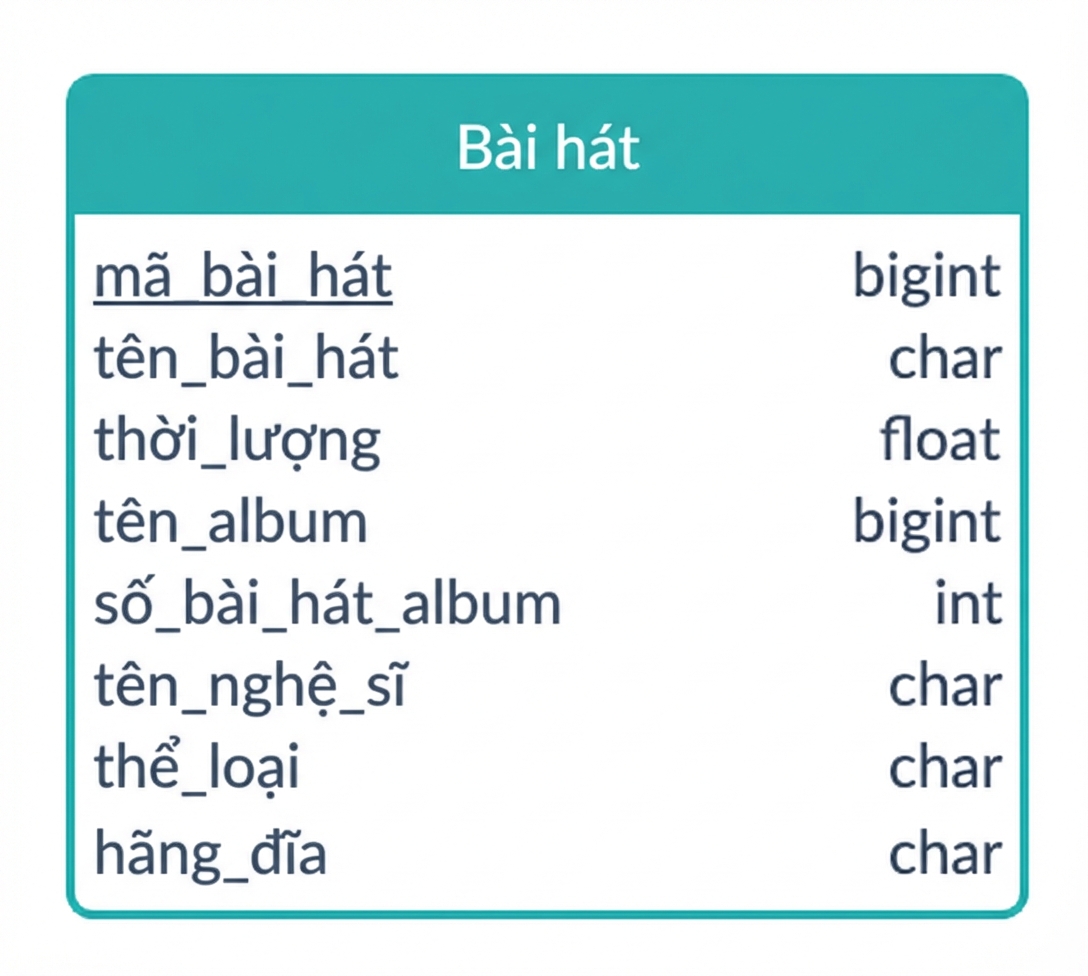

Một ví dụ ERD khác cho ví dụ bài hát

Xác định bảng

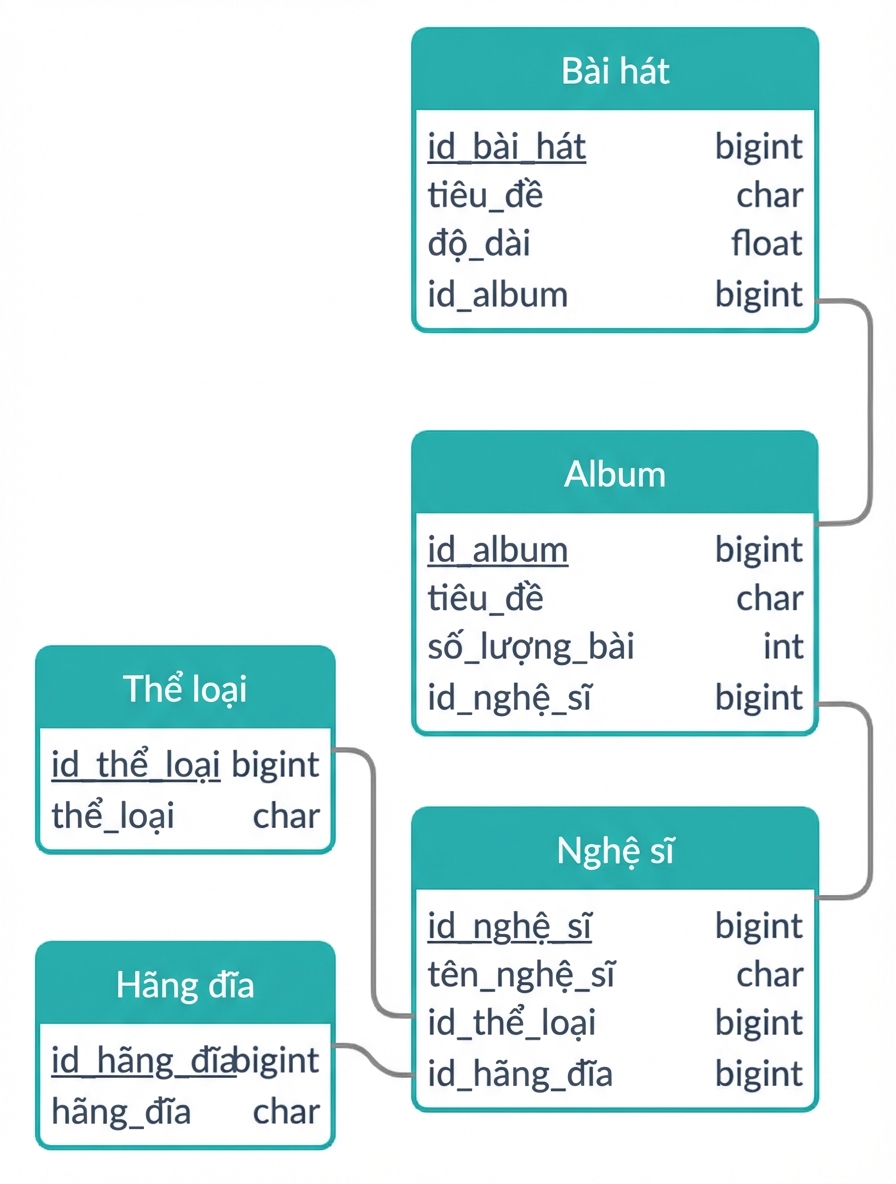

Một ví dụ ERD khác cho ví dụ bài hát

Bản điều chỉnh của mô hình quan hệ cho thiết kế kho dữ liệu

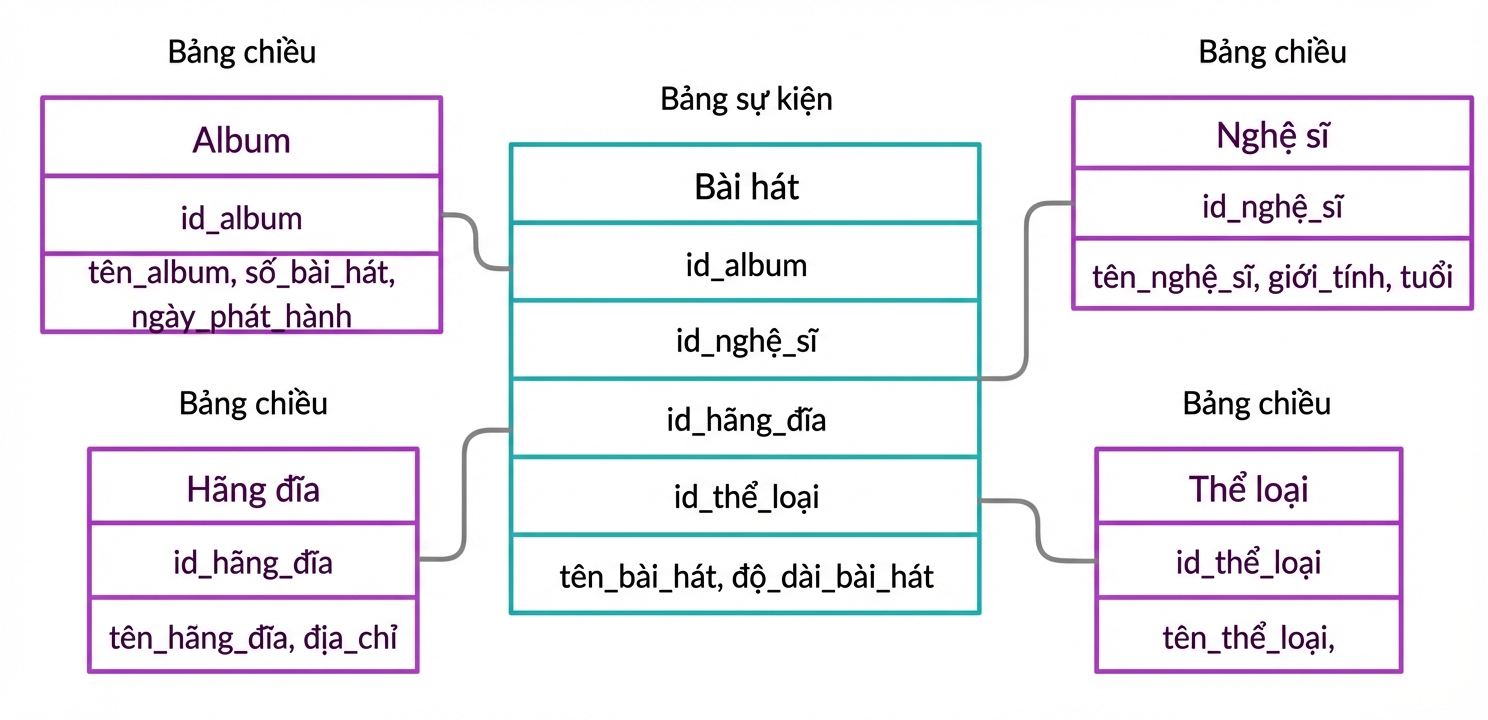

Bảng sự kiện và bảng chiều trong ví dụ bài hát

Tổ chức theo:

Bảng sự kiện (fact)

Bảng chiều (dimension)

Thiết kế cơ sở dữ liệu
