エンティティ・リレーションシップモデル

Snowflakeで学ぶデータモデリング入門

Nuno Rocha

Director of Engineering

ER モデリング入門

エンティティ・リレーションシップ（ER）モデル: エンティティ、属性、リレーションで正規化データを構造化

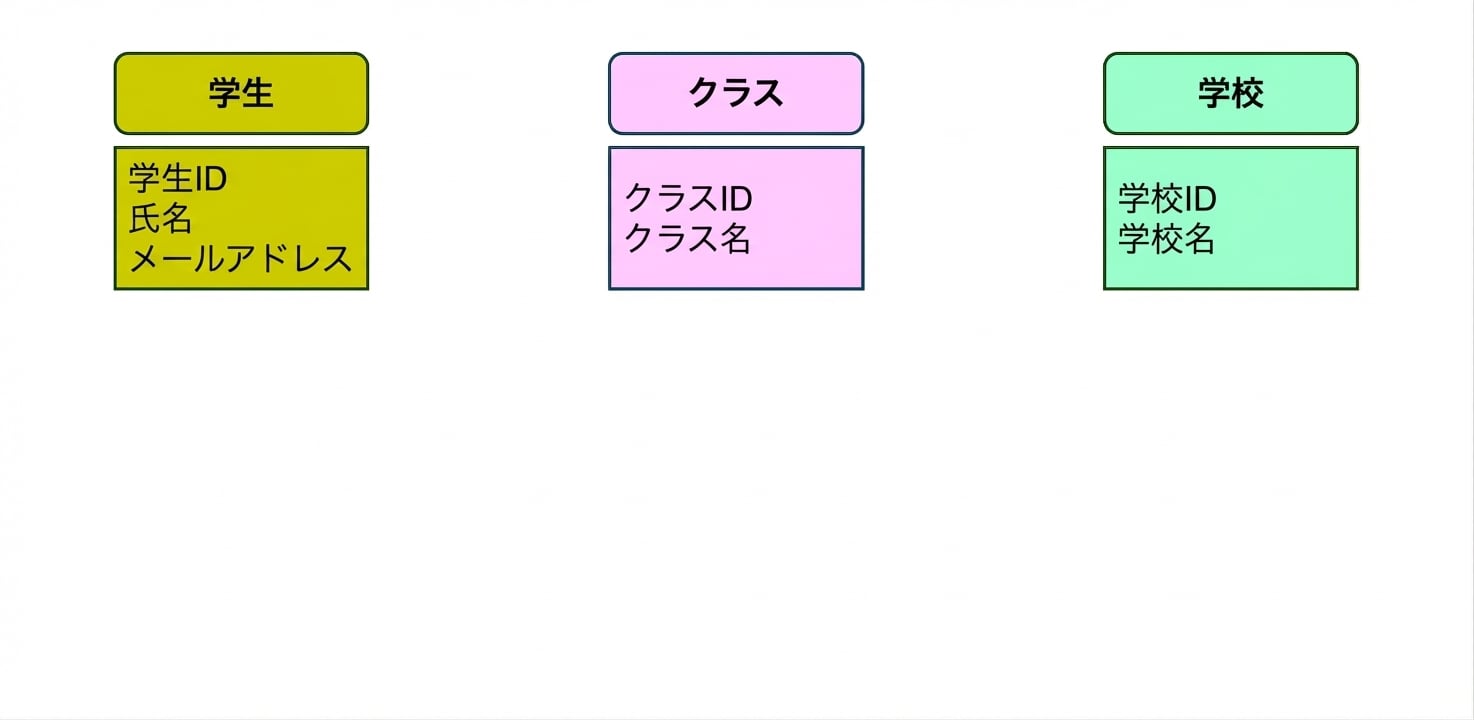

モデル化する大学テーマのエンティティ

ER モデルの例

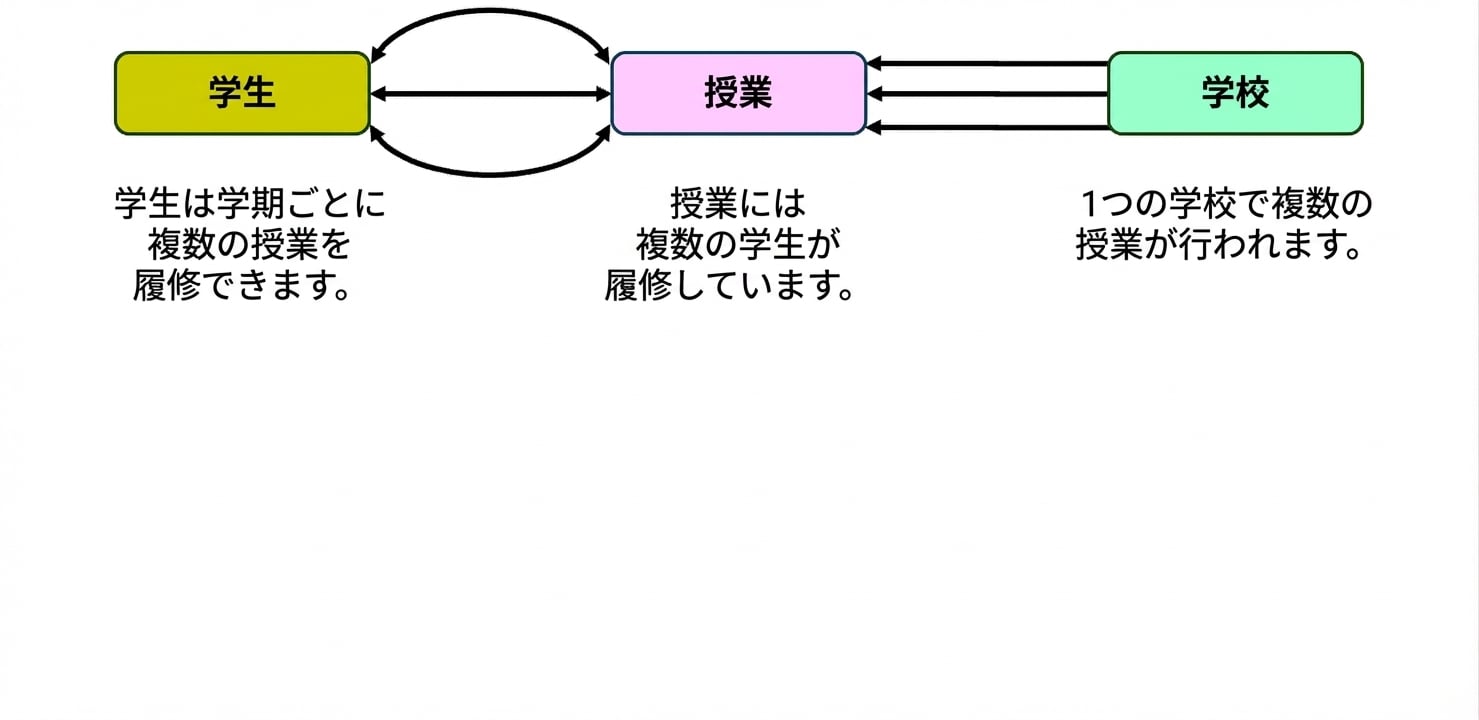

大学テーマのエンティティ間の関係

ER モデルを選ぶ理由

明確性
- 実世界のやり取りを反映し、業務関係を簡潔化
構造化
- 関連エンティティに分解し、情報管理を容易化
柔軟性
- 時間とともに拡張・変更に適応

ER モデルの構築

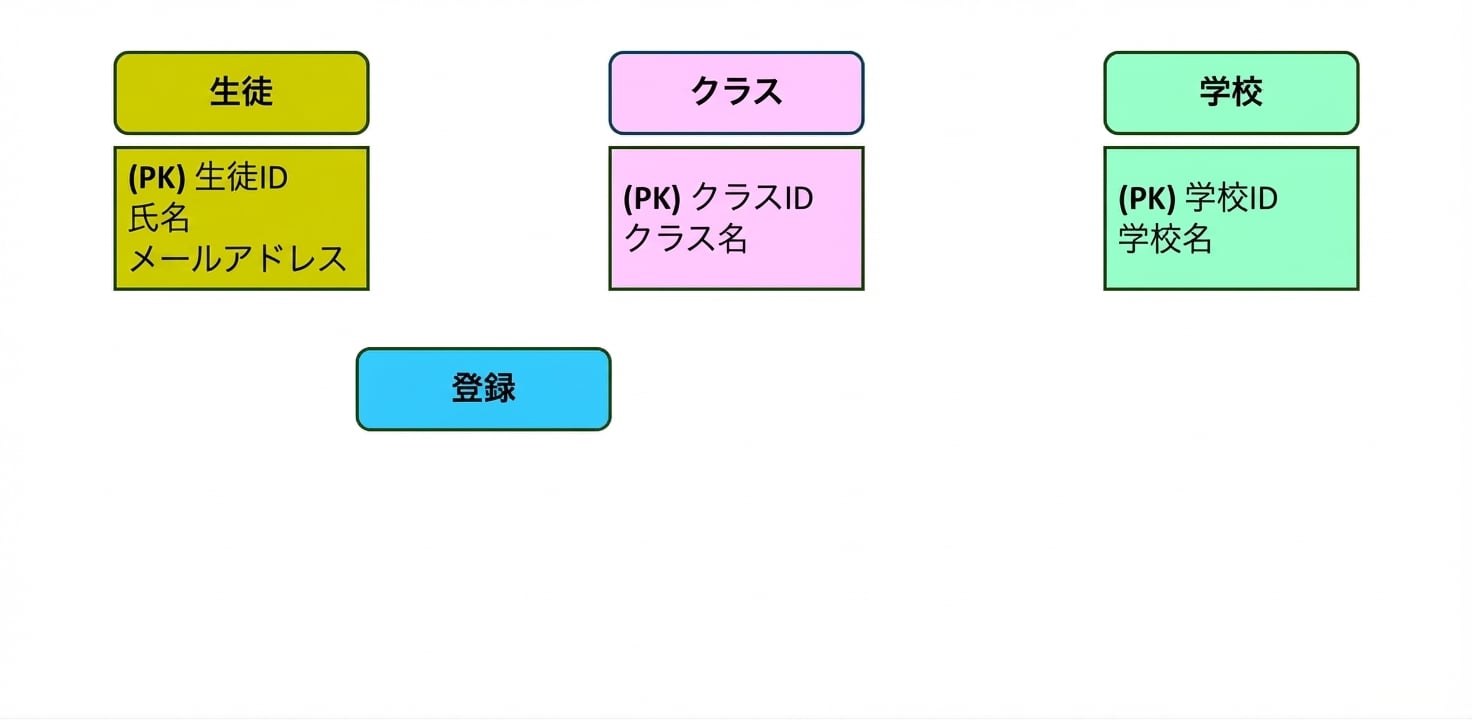

大学テーマモデル＋履修情報

ER モデルの構築

既存エンティティ間にリレーションを追加:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

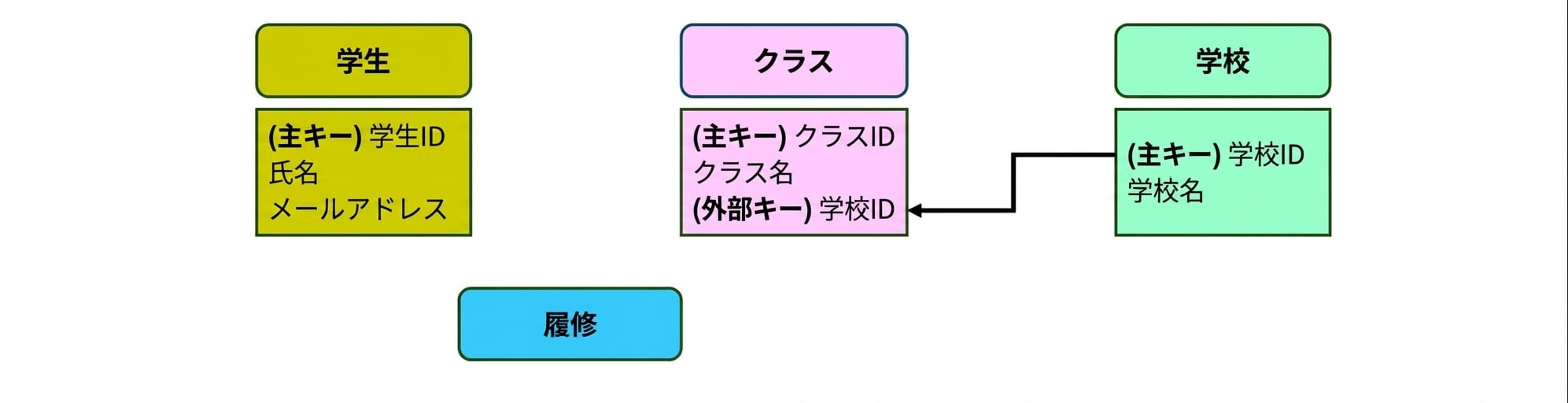

大学テーマモデル。classes と schools エンティティを関連付け

ER モデルの構築

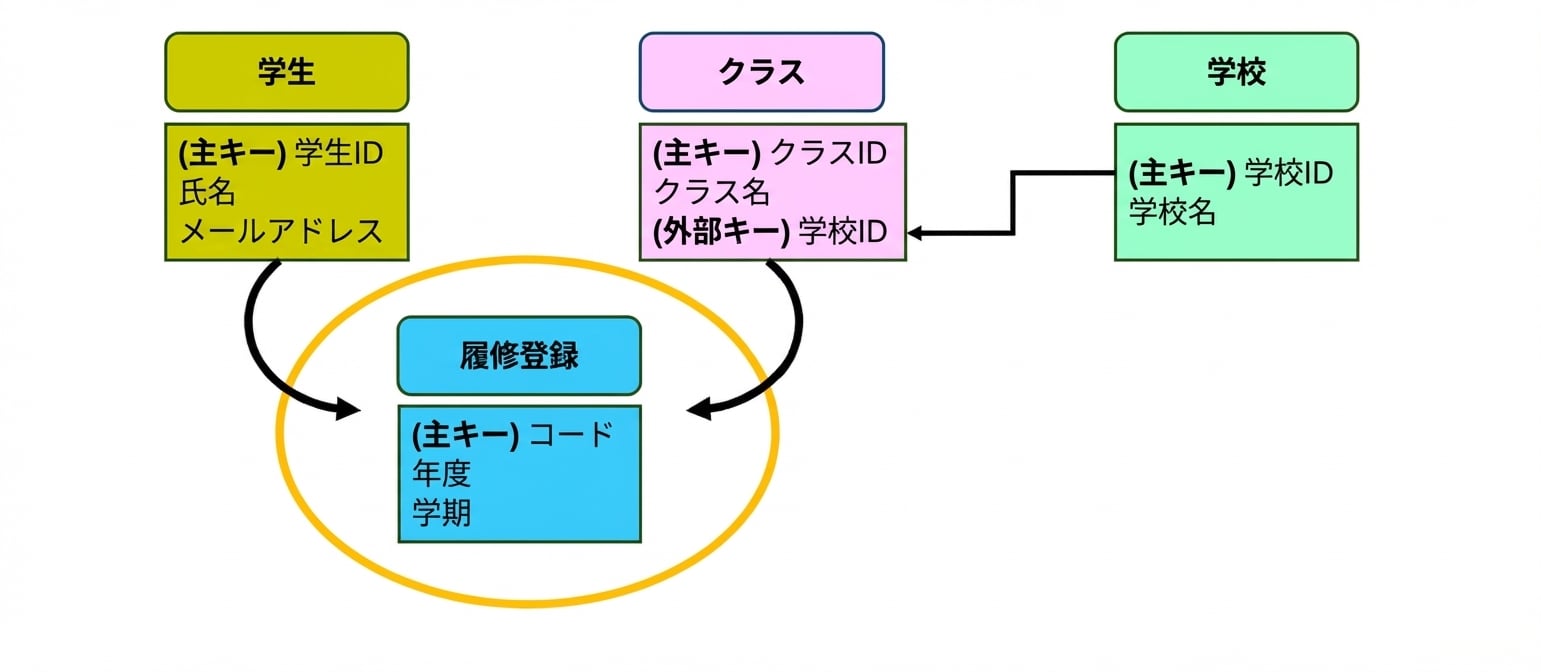

大学テーマモデル、新しいエンティティ enrollments

ER モデルの構築

CREATE OR REPLACE TABLE enrollments (
      -- 一意の識別子を持つ新しいエンティティを作成
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- エンティティの属性を追加
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- 他エンティティへのリレーションを追加
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

ER モデルの構築

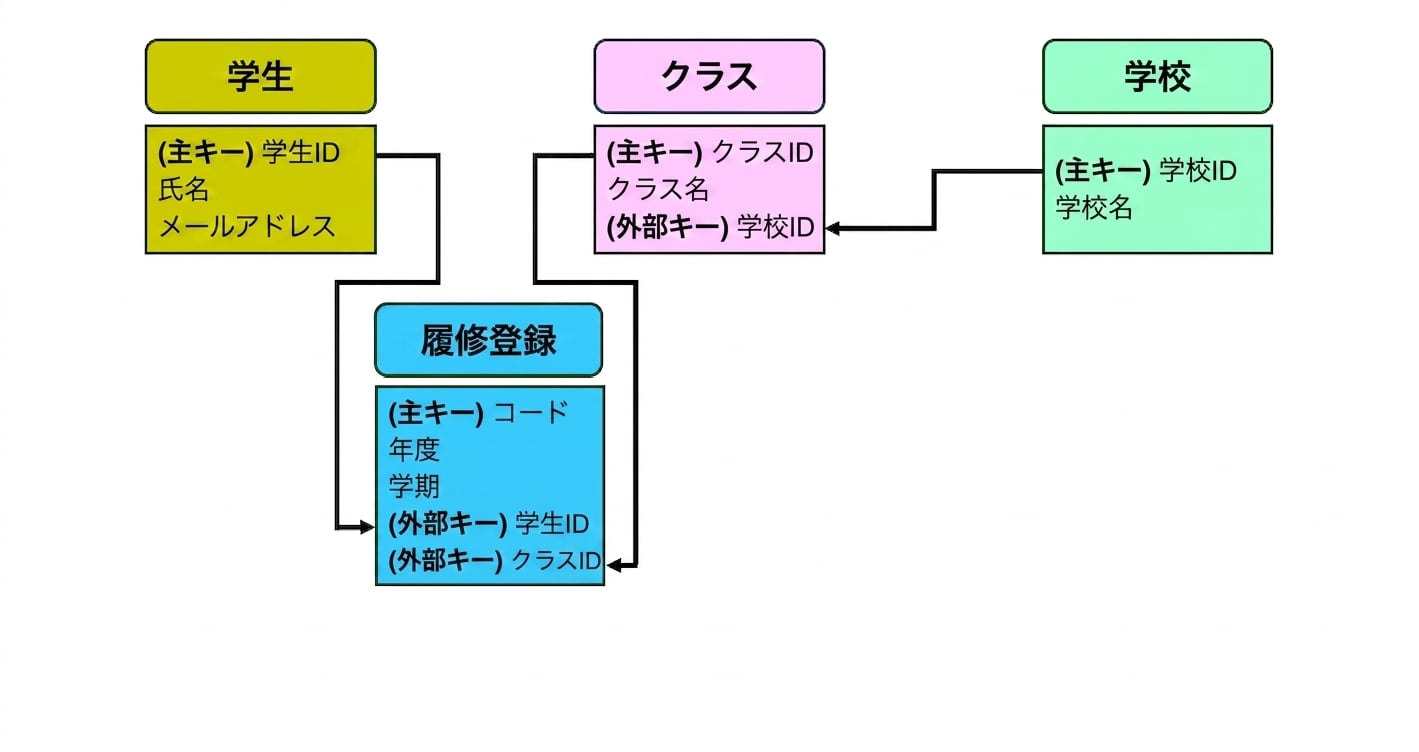

大学の最終 ER モデル

ER モデルからのデータ取得

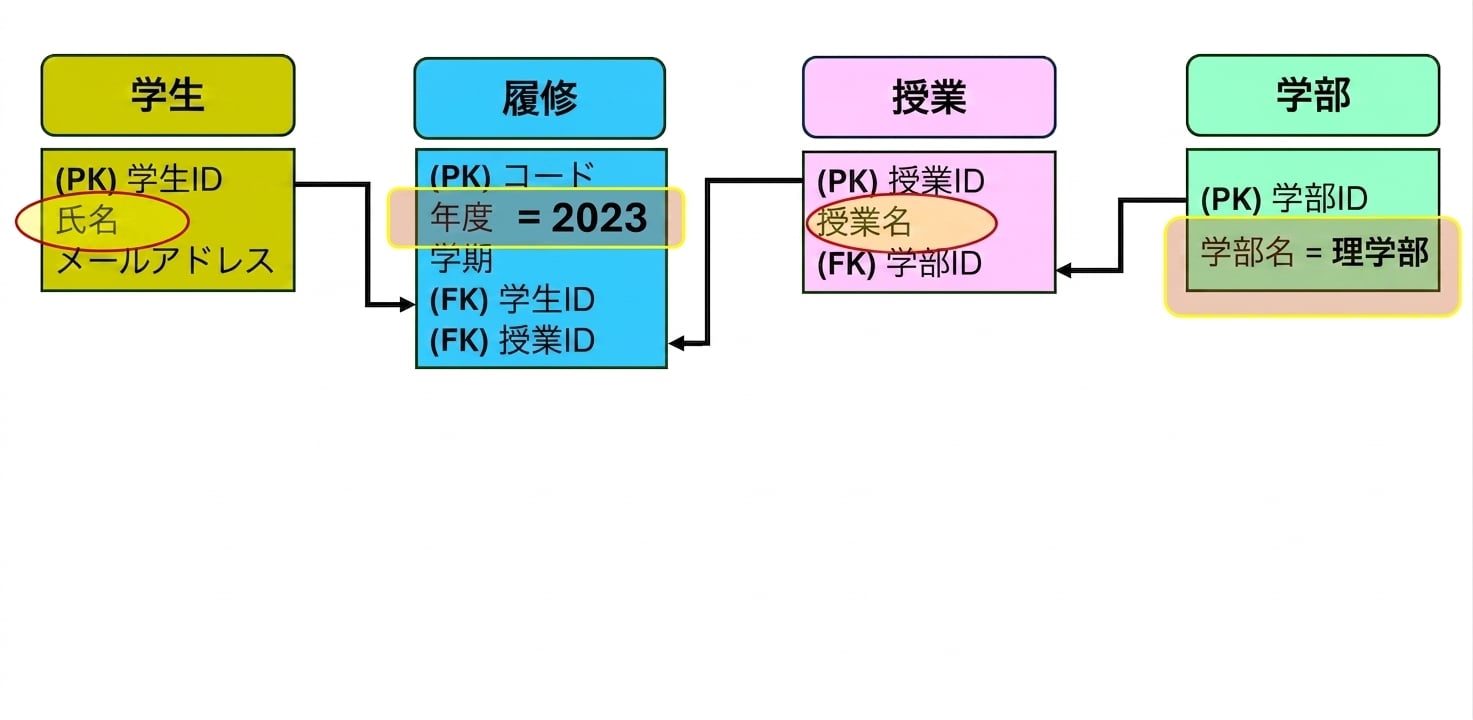

ER モデルをクエリし、2023 年に理学部で履修した学生名と科目を取得

ER モデルからのデータ取得

SELECT students.name
FROM students;

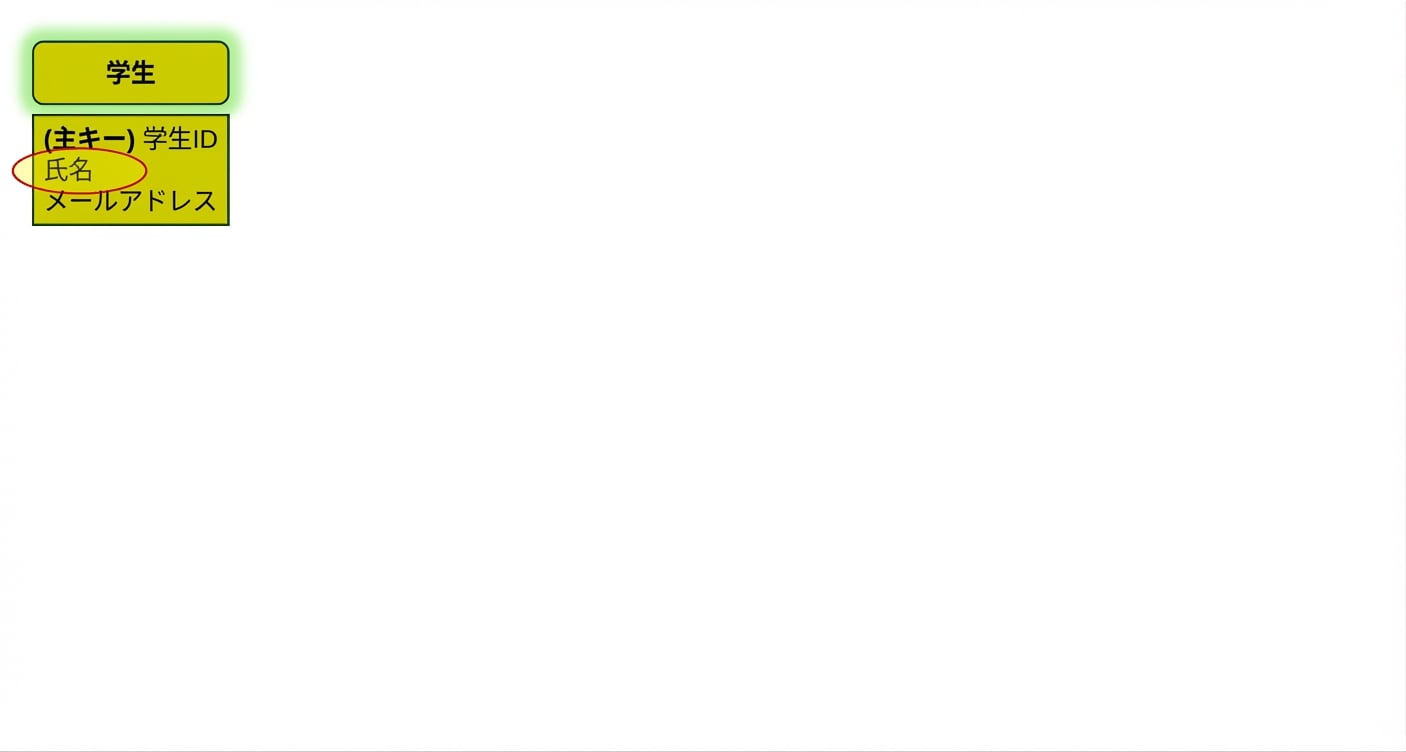

ER モデルをクエリし、学生名を取得

ER モデルからのデータ取得

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

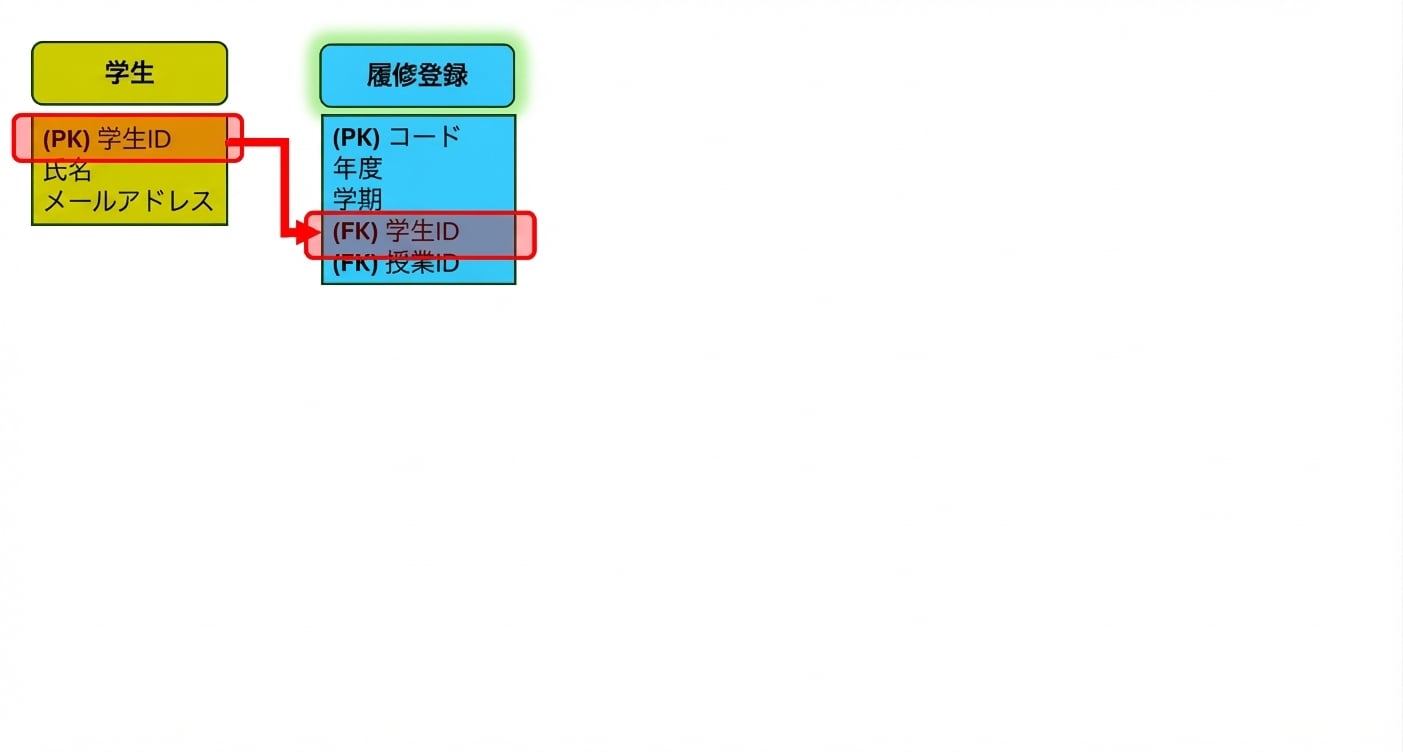

ER モデルをクエリし、学生と履修情報を結合

ER モデルからのデータ取得

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

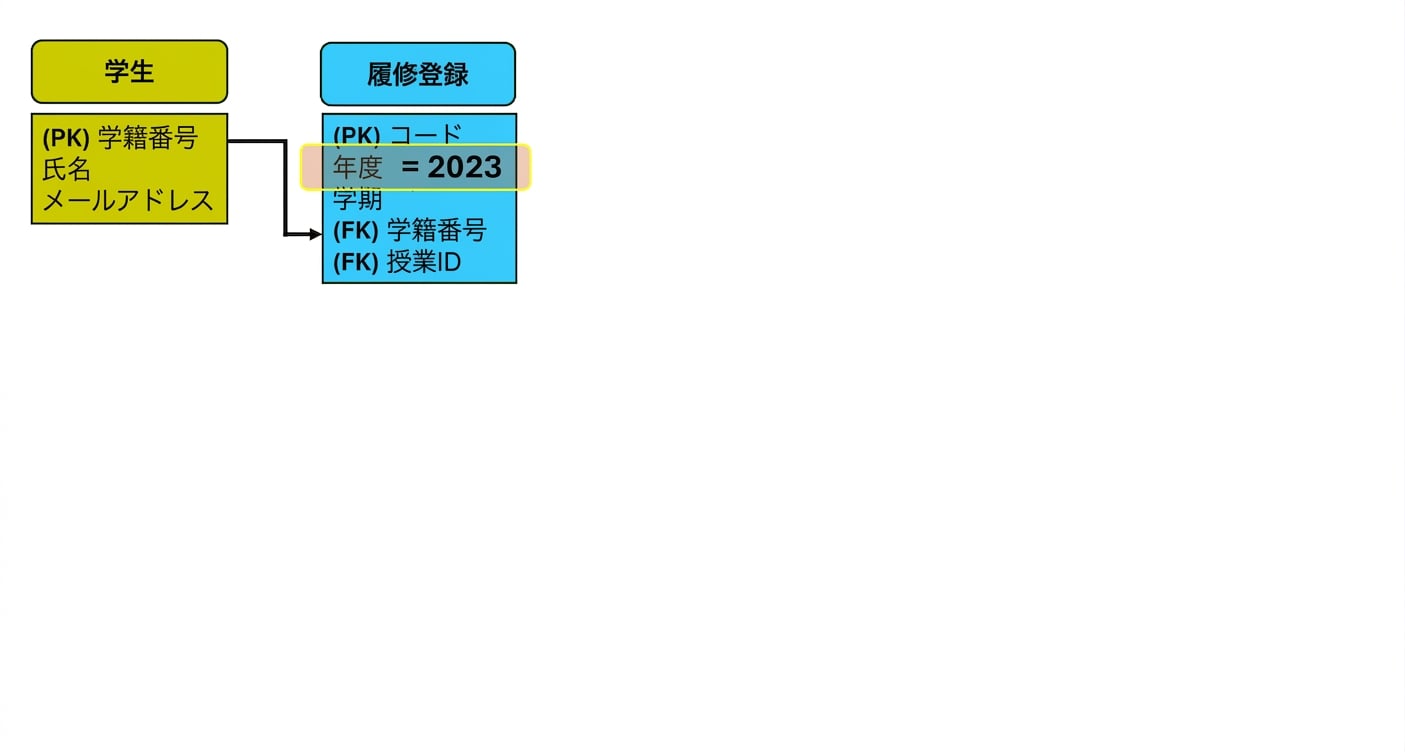

ER モデルをクエリし、2023 年の履修を取得

ER モデルからのデータ取得

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

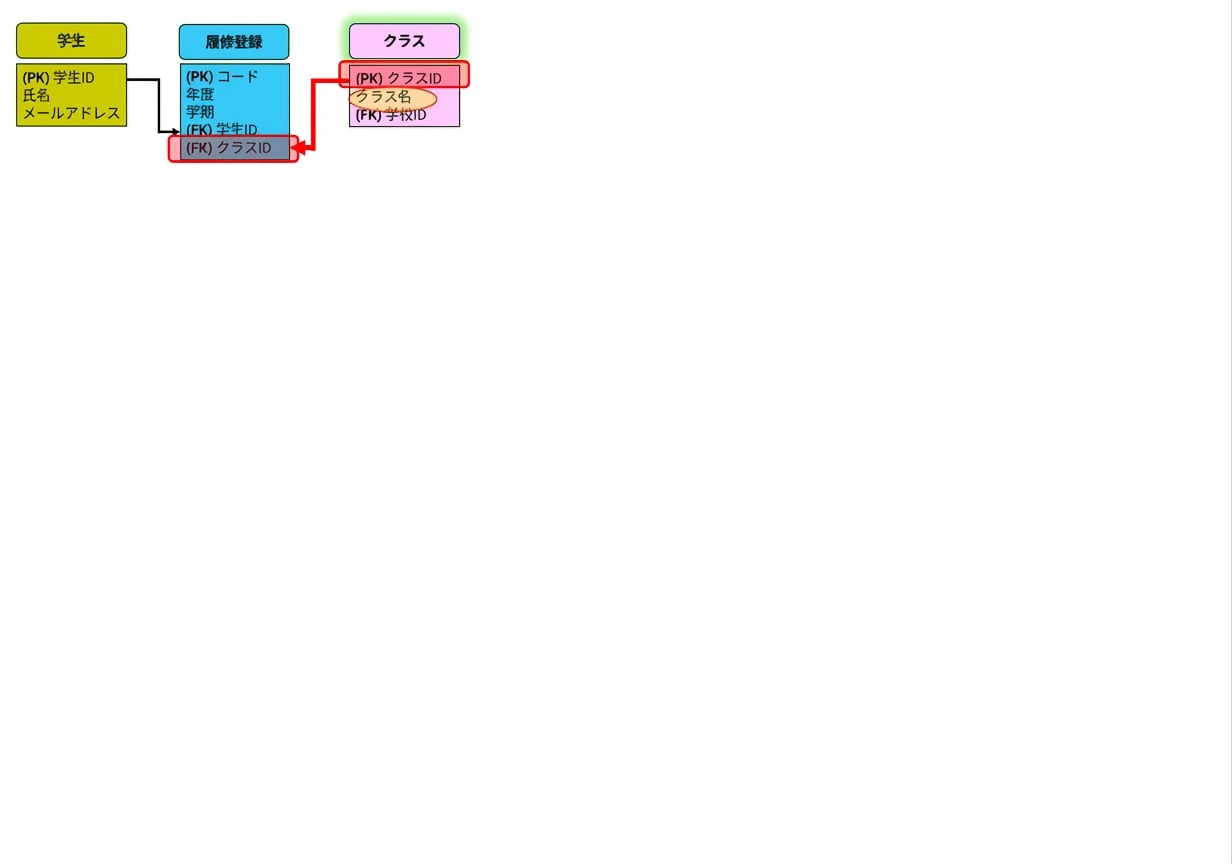

ER モデルをクエリし、科目名を取得

ER モデルからのデータ取得

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

ER モデルからのデータ取得

JOIN ON: 関連列に基づき、表の行を結合する SQL 句

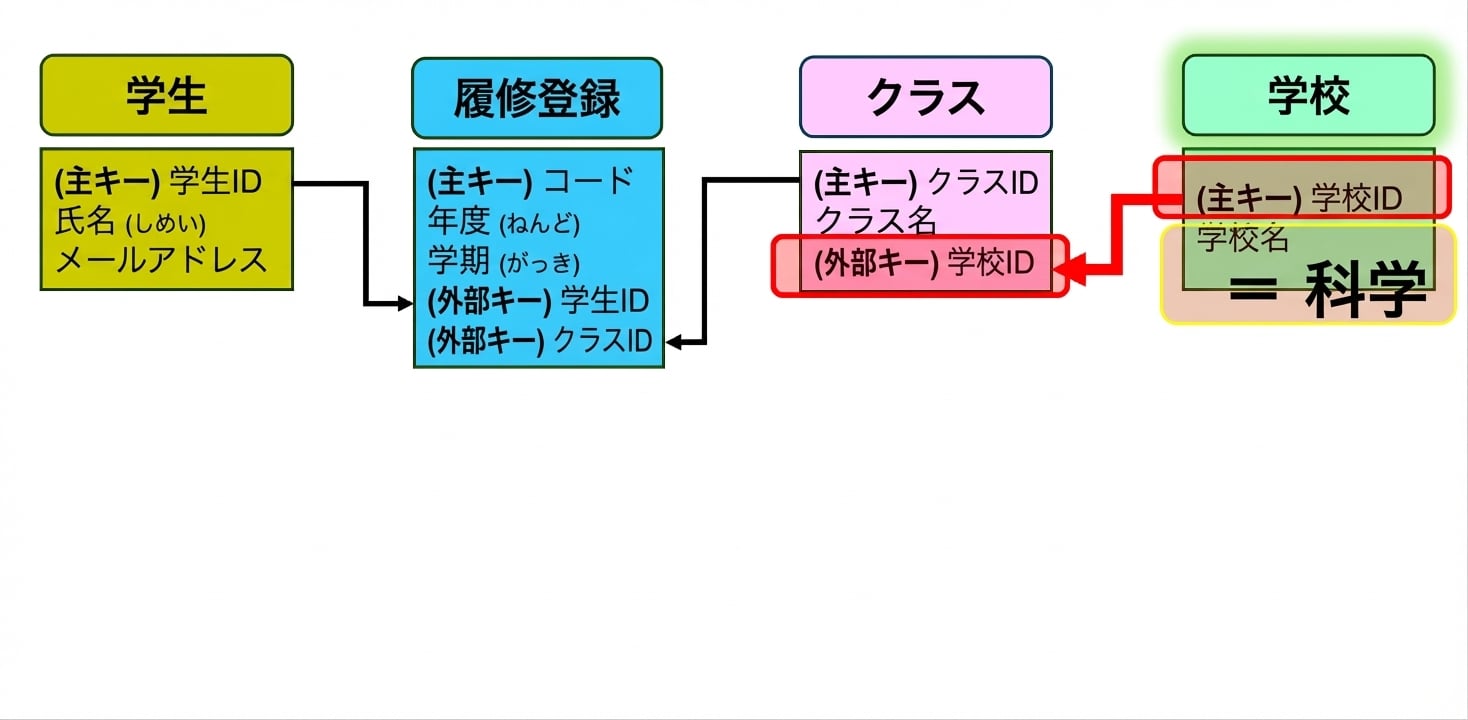

ER モデルをクエリし、理学部を取得

用語と機能の要点

エンティティ・リレーションシップ（ER）モデル: エンティティとリレーションで正規化データを構造化
SELECT FROM: 表から列を取得する SQL コマンド
JOIN ON: 関連列に基づき表を結合する SQL 句
WHERE: 条件でレコードを抽出
AND: WHERE 句で複数条件を結合

-- 結合したエンティティから条件でデータ取得
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;
