Model entita a vztahů

Úvod do datového modelování ve Snowflake

Nuno Rocha

Director of Engineering

Úvod do modelování entit a vztahů

Model entita a vztahů (ER): Strukturuje normalizovaná data pomocí entit, atributů a vztahů

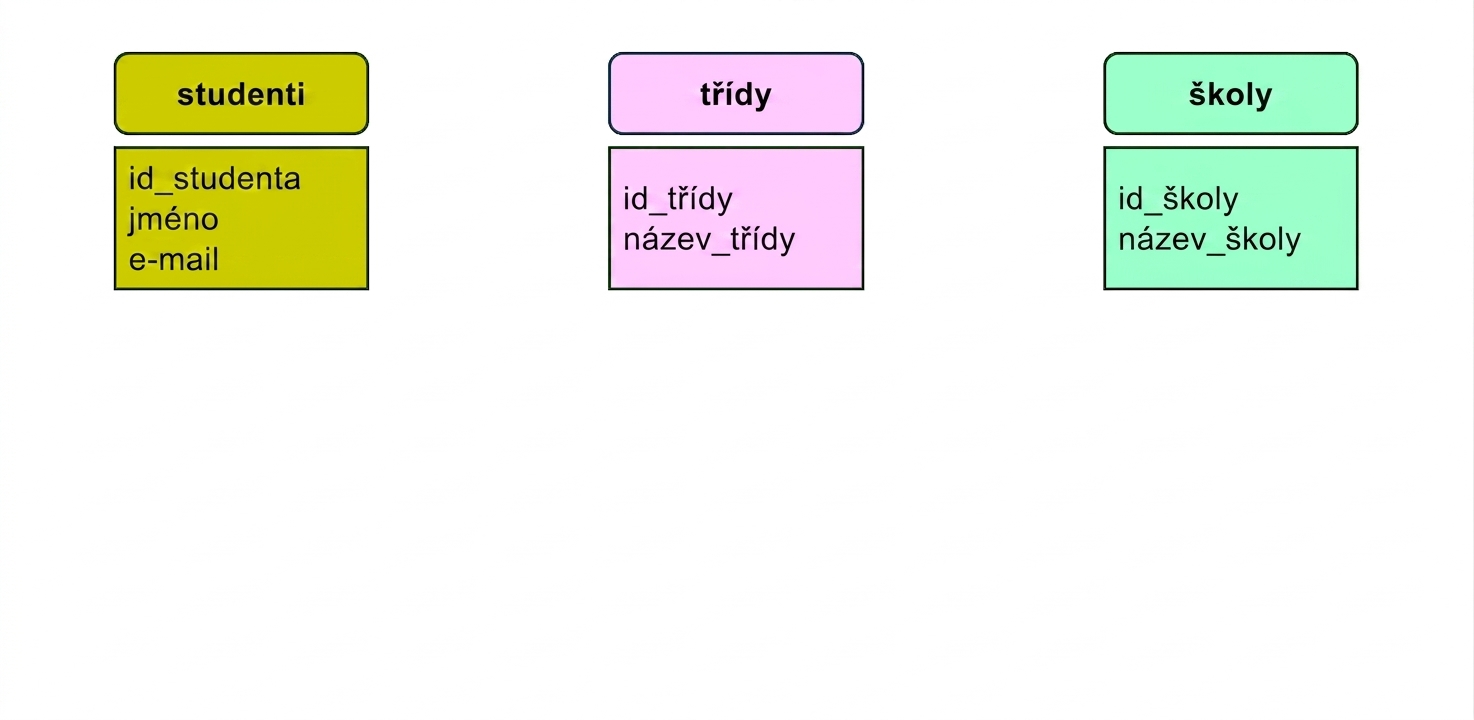

Entity tématu vysoké školy pro modelování

Příklad modelu entit a vztahů

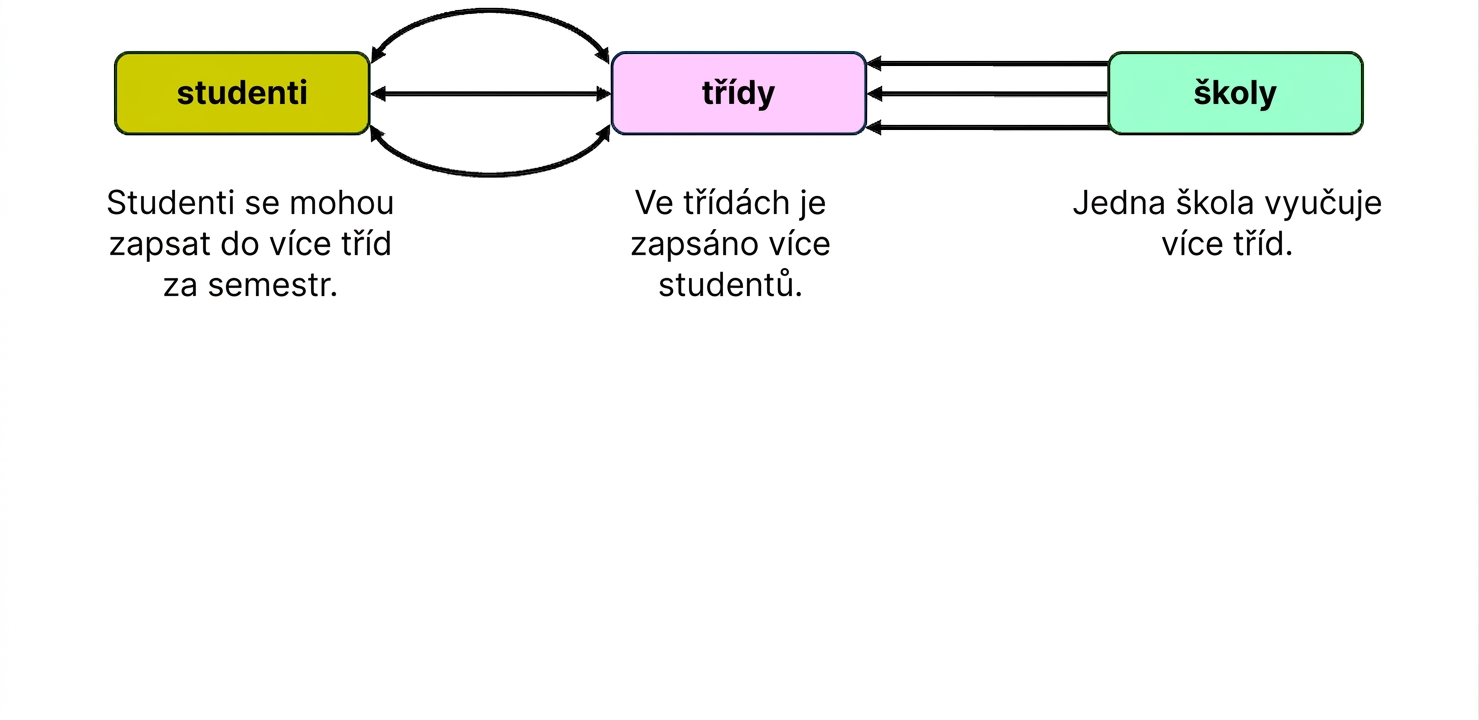

Interakce entit tématu vysoké školy

Proč volit ER model

Přehlednost
- Zjednodušuje obchodní vazby odpovídající reálným interakcím
Organizace
- Rozděluje data do souvisejících entit, což usnadňuje správu informací
Flexibilita
- Přizpůsobivost pro růst a změny v čase

Tvorba ER modelu

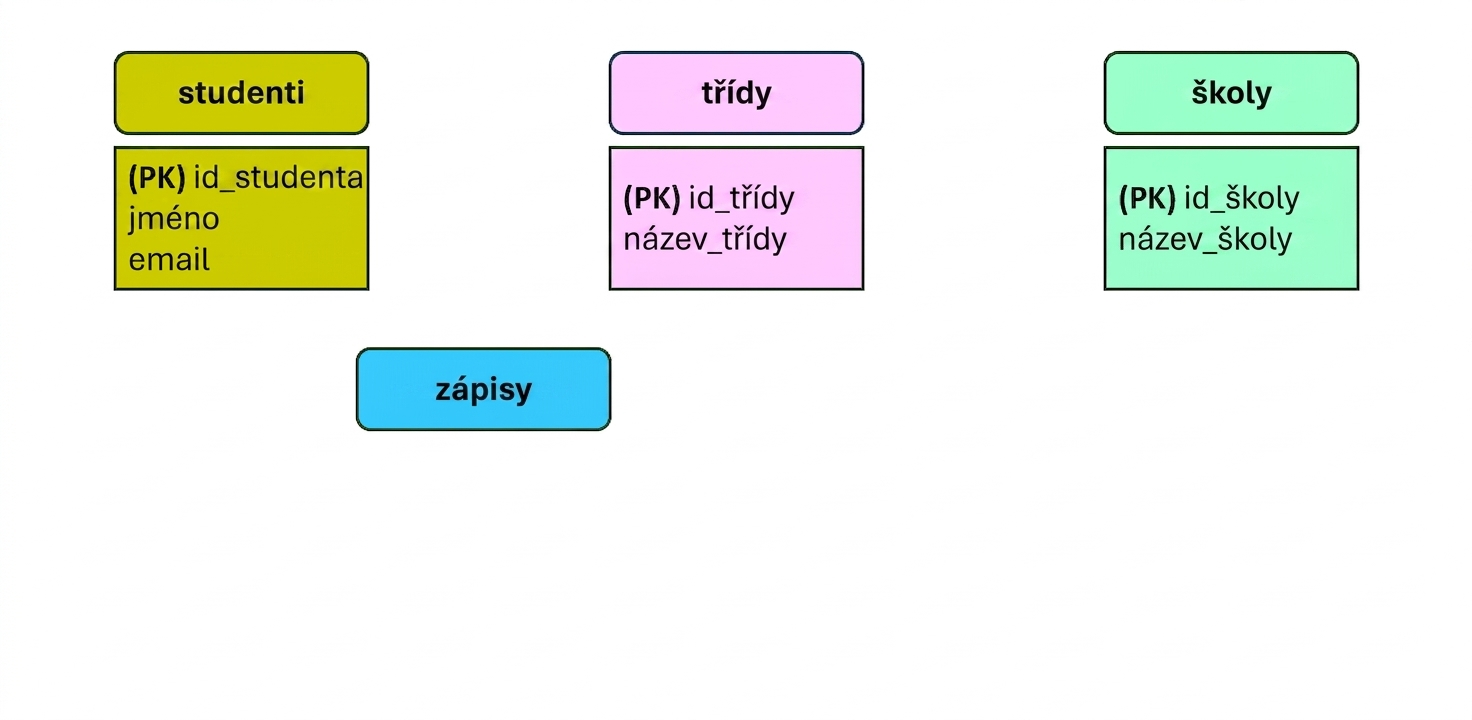

Model tématu vysoké školy s přihláškami

Tvorba ER modelu

Přidání vztahu mezi existující entity:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

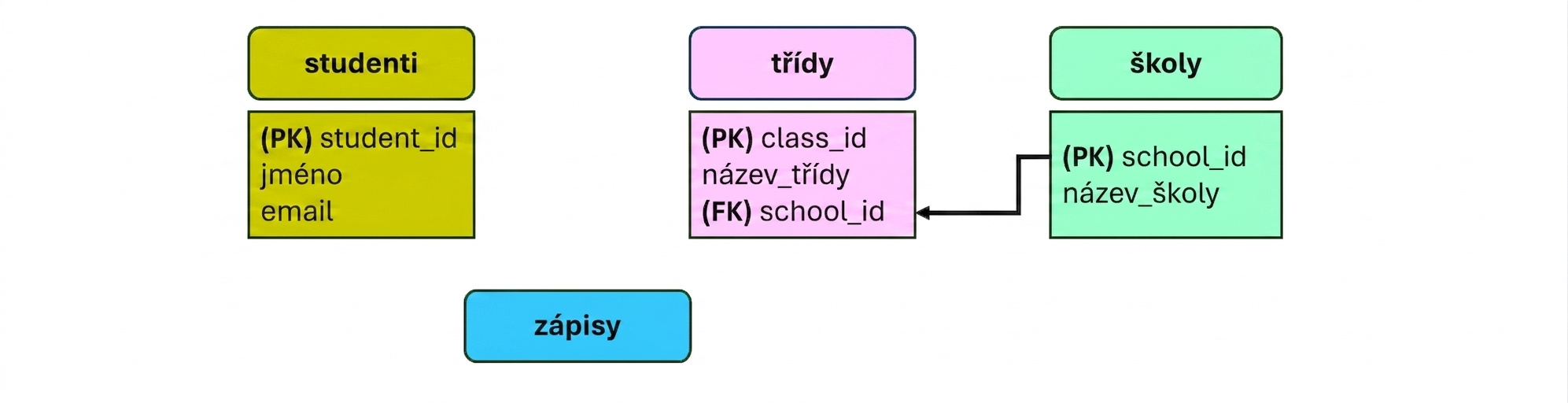

Model tématu vysoké školy, propojení entit tříd a škol

Tvorba ER modelu

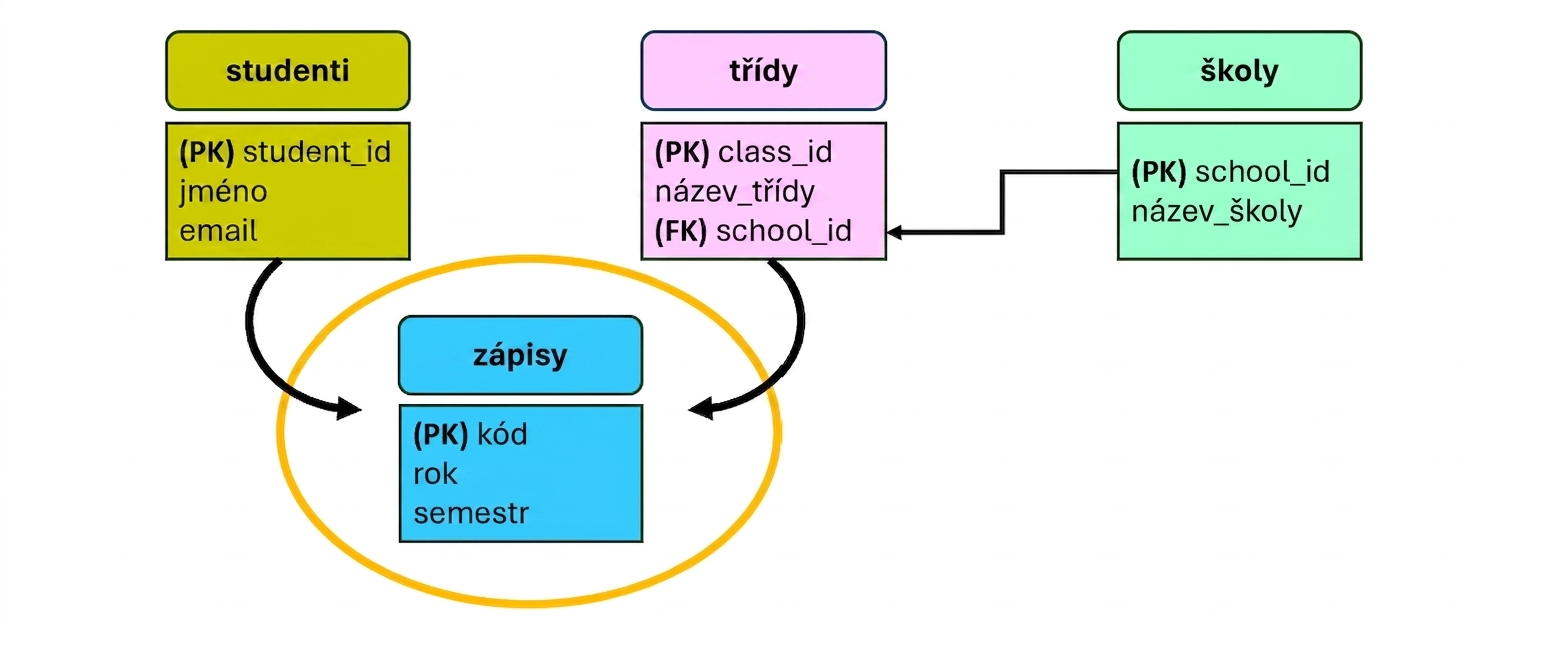

Model tématu vysoké školy, nová entita přihlášek

Tvorba ER modelu

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Tvorba ER modelu

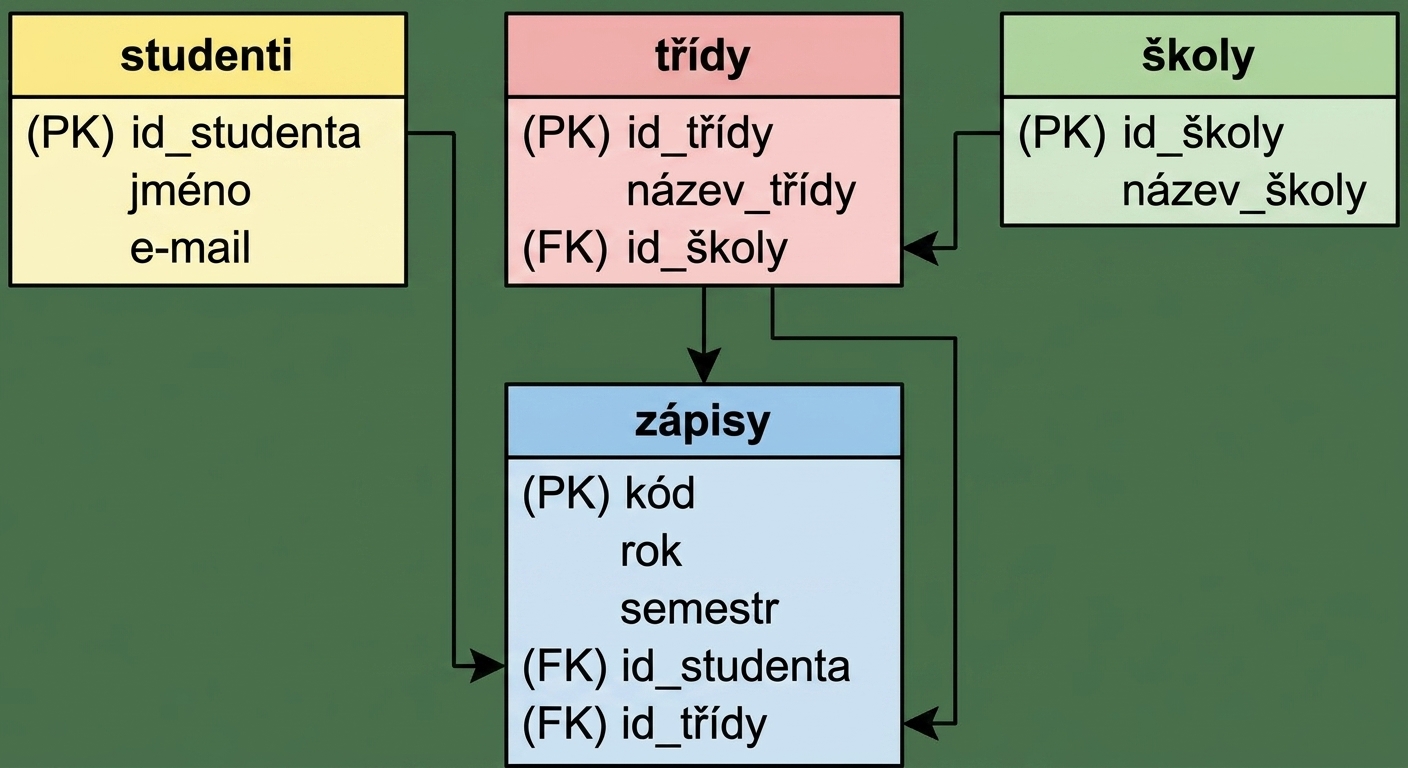

Finální ER model vysoké školy

Načítání dat z ER modelu

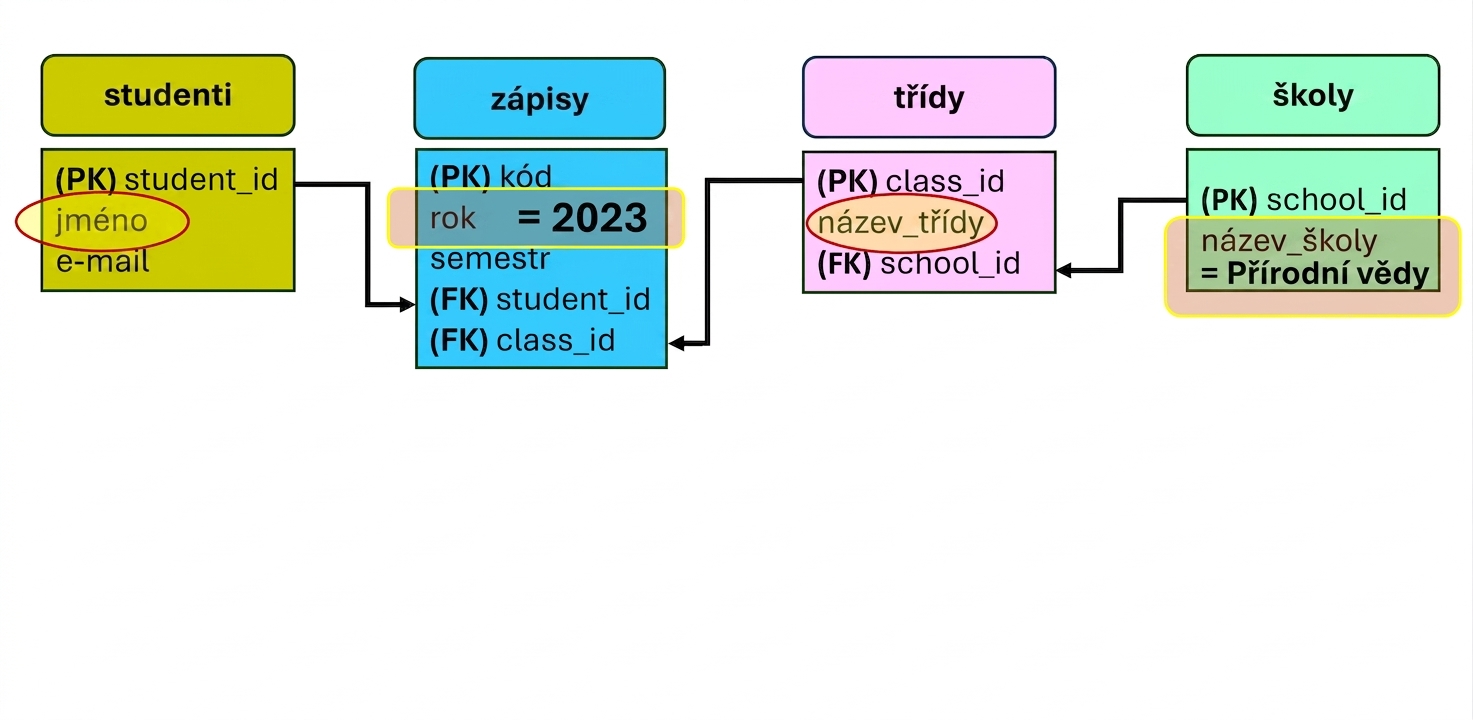

Dotazování ER modelu na jména studentů a předměty zapsané v roce 2023 na Přírodovědecké fakultě

Načítání dat z ER modelu

SELECT students.name
FROM students;

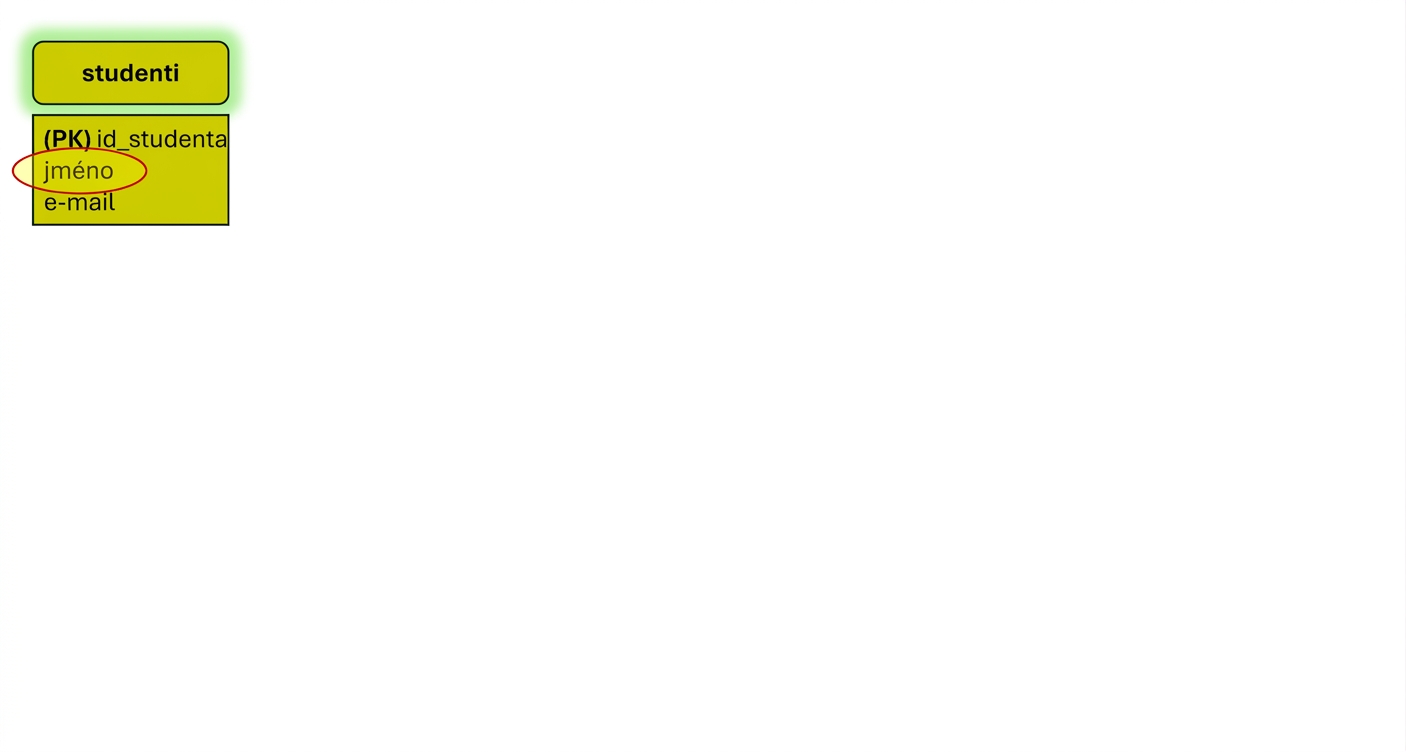

Dotazování ER modelu na jména studentů

Načítání dat z ER modelu

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Dotazování ER modelu na studenty a přihlášky

Načítání dat z ER modelu

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

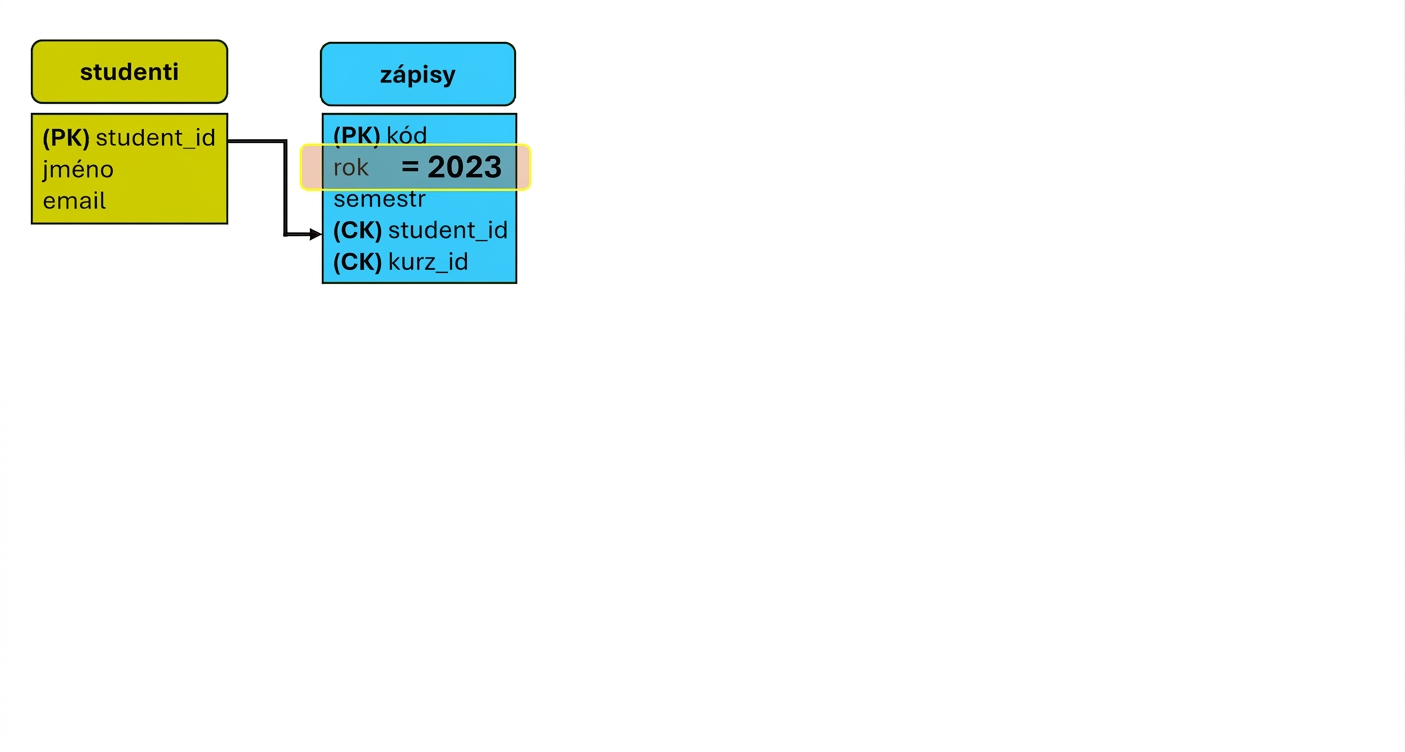

Dotazování ER modelu na přihlášky z roku 2023

Načítání dat z ER modelu

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

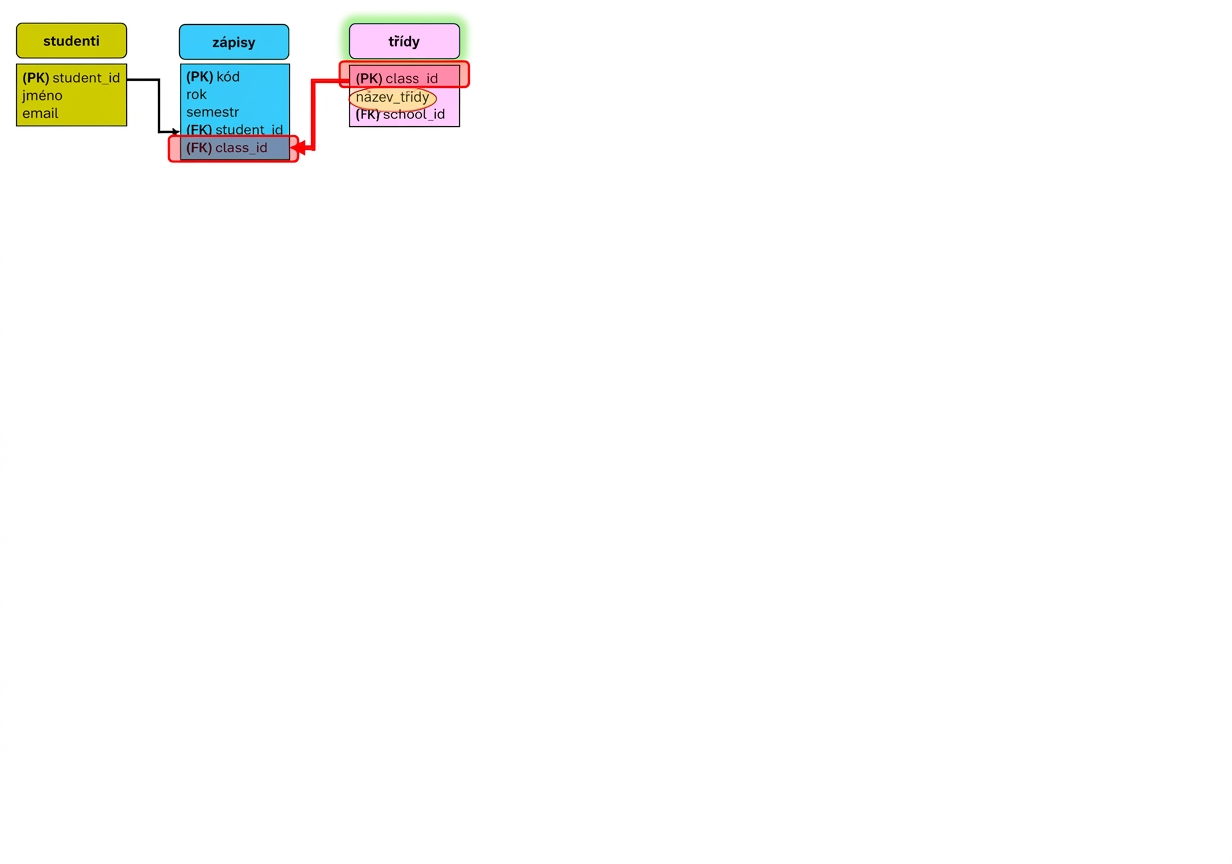

Dotazování ER modelu na názvy předmětů

Načítání dat z ER modelu

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Načítání dat z ER modelu

JOIN ON: Klauzule SQL pro spojení řádků z tabulek na základě souvisejícího sloupce (ON).

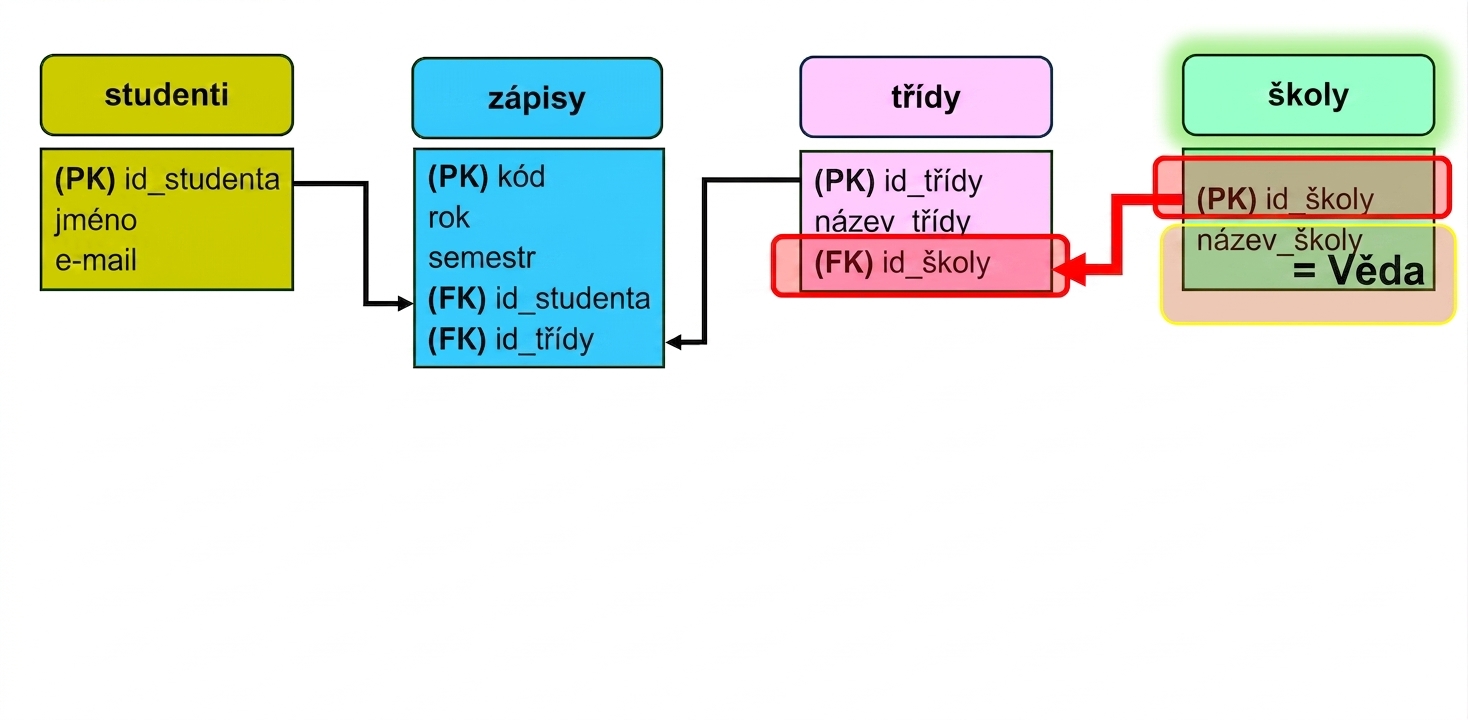

Dotazování ER modelu na Přírodovědeckou fakultu

Přehled terminologie a funkcí

Model entita a vztahů (ER): Strukturuje normalizovaná data pomocí entit a vztahů.
SELECT FROM: Příkaz SQL pro načtení sloupců z tabulky.
JOIN ON: Klauzule SQL pro spojení řádků z tabulek na základě souvisejícího sloupce (ON).
WHERE: Klauzule SQL pro filtrování záznamů podle zadané podmínky.
AND: Logický operátor pro kombinování více podmínek v klauzuli WHERE.

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Lass uns üben!
