Návrh databáze

Database Design

Lis Sulmont

Curriculum Manager

Co je návrh databáze?

Určuje, jak jsou data logicky uložena
- Jak budou data čtena a aktualizována?
Využívá databázové modely: specifikace struktury databáze na vysoké úrovni
- Nejrozšířenější: relační model
- Další možnosti: modely NoSQL, objektově orientovaný model, síťový model
Využívá schémata: plán databáze
- Definuje tabulky, pole, vztahy, indexy a pohledy
- Při vkládání dat do relačních databází musí být schémata dodržena

Proces vytváření datového modelu pro ukládaná data

1. Konceptuální datový model: popisuje entity, vztahy a atributy

2. Logický datový model: definuje tabulky, sloupce, vztahy

Nástroje: databázové modely a schémata, např. relační model a hvězdicové schéma

3. Fyzický datový model: popisuje fyzické uložení

¹ https://en.wikipedia.org/wiki/Data_model

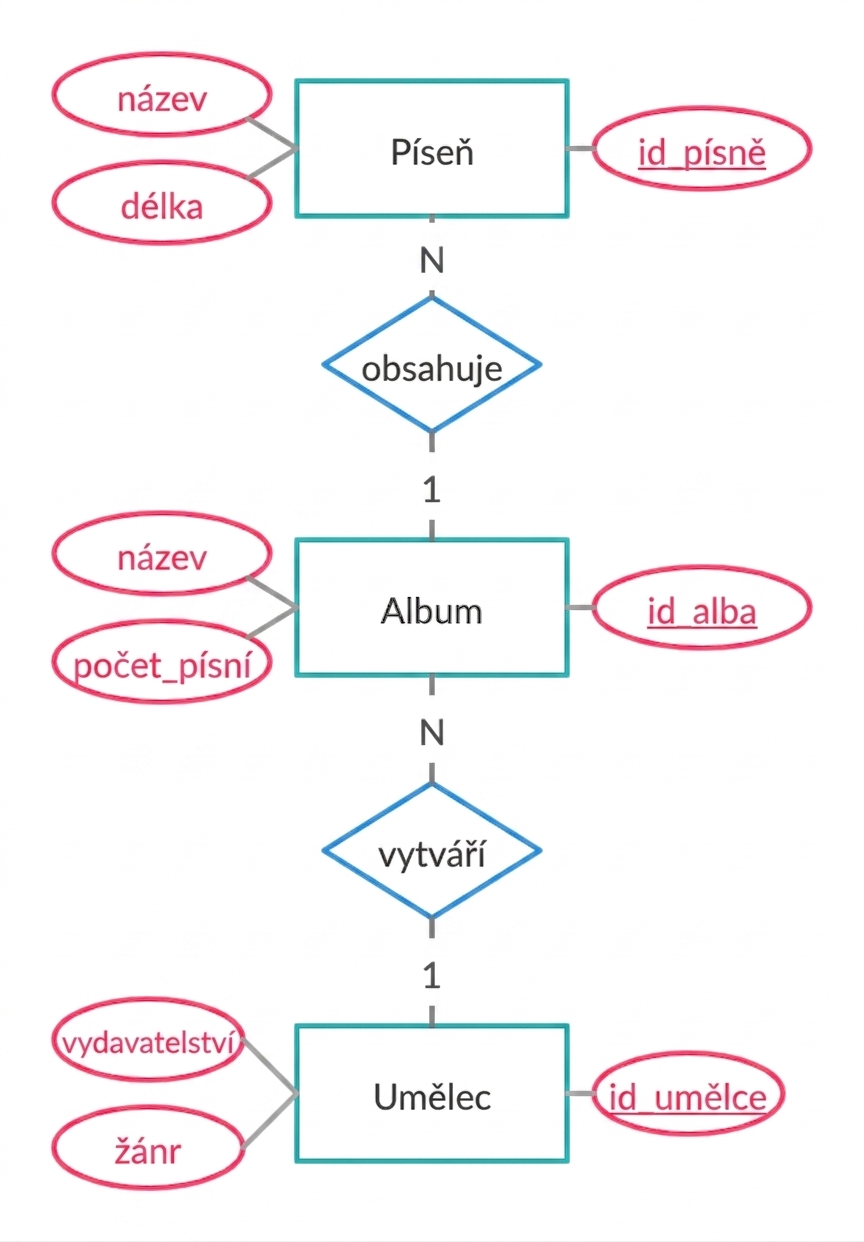

ER diagram na příkladu písní

Entity, vztahy a atributy

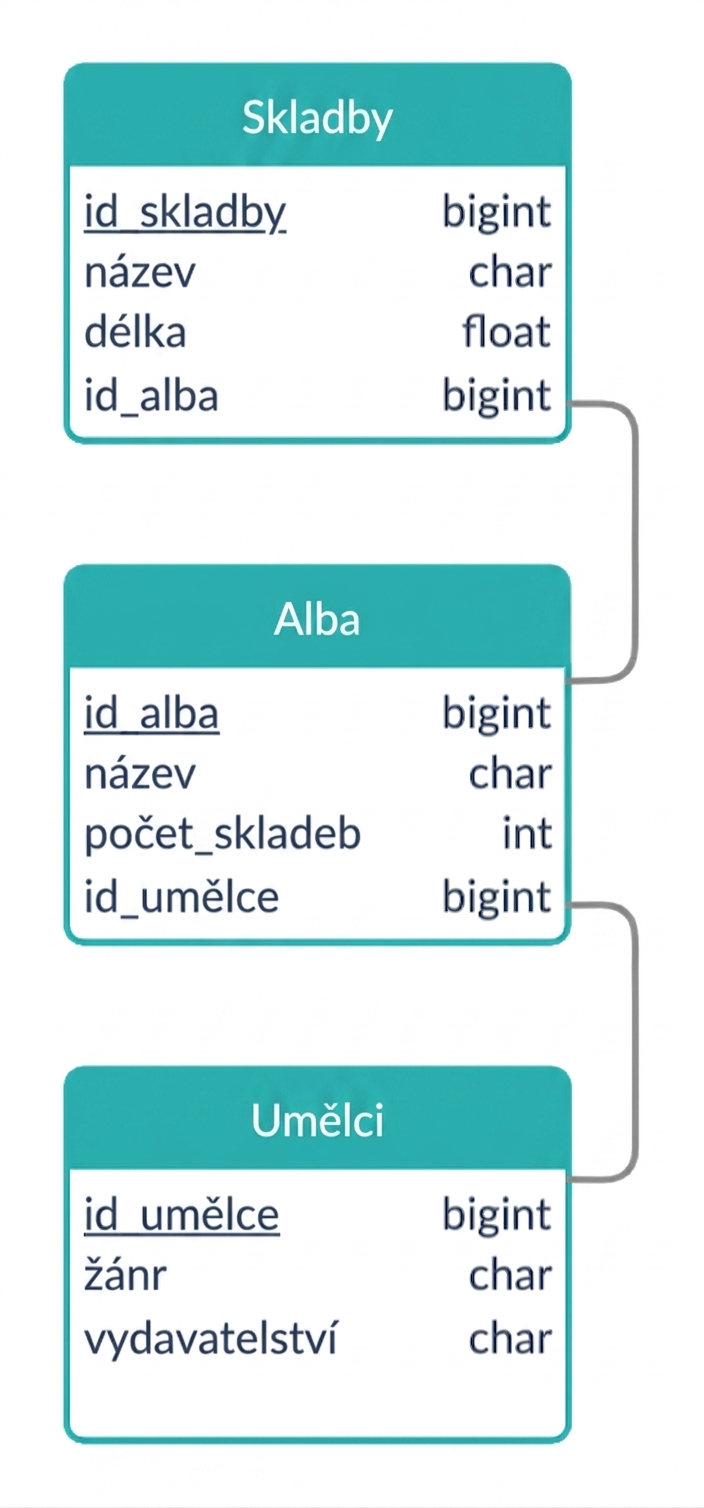

Logické schéma na příkladu písní

Nejrychlejší převod: entity se stanou tabulkami

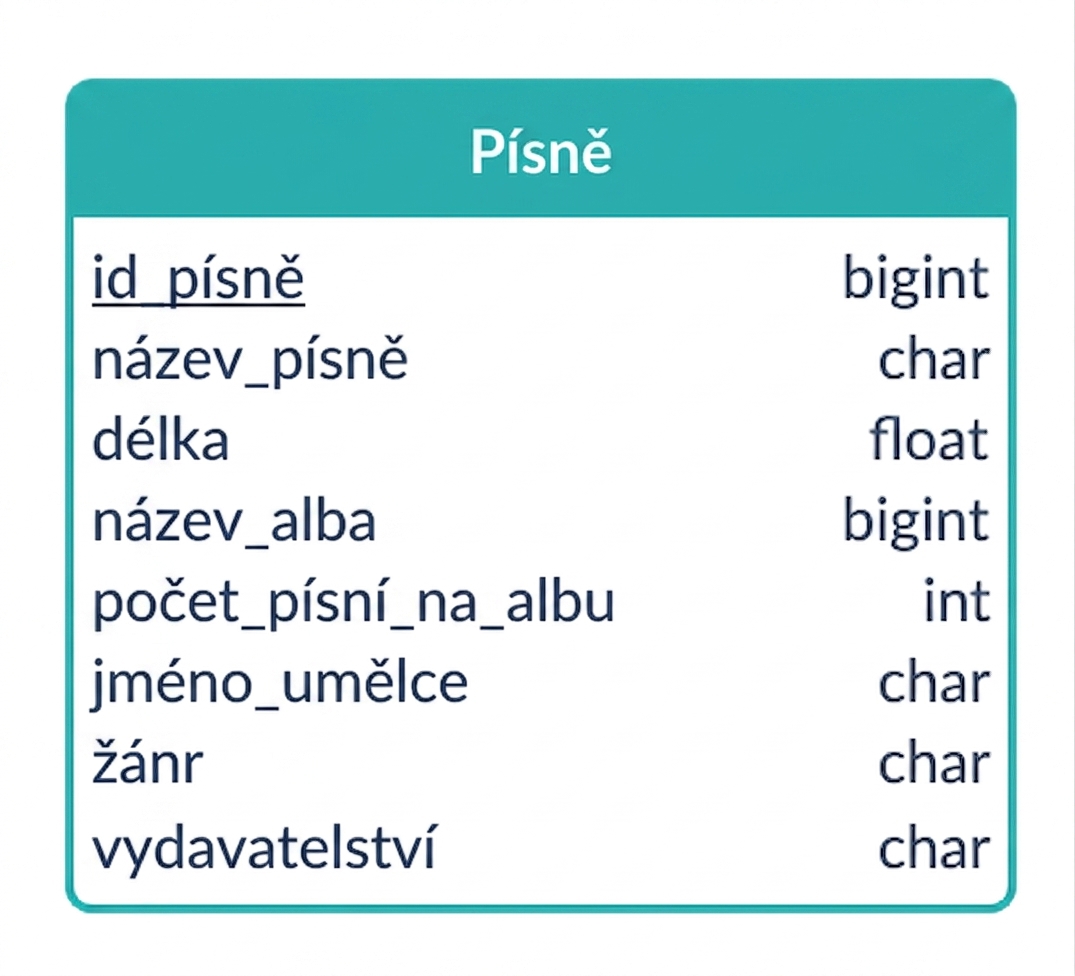

Další příklad možného ER diagramu na příkladu písní

Určení tabulek

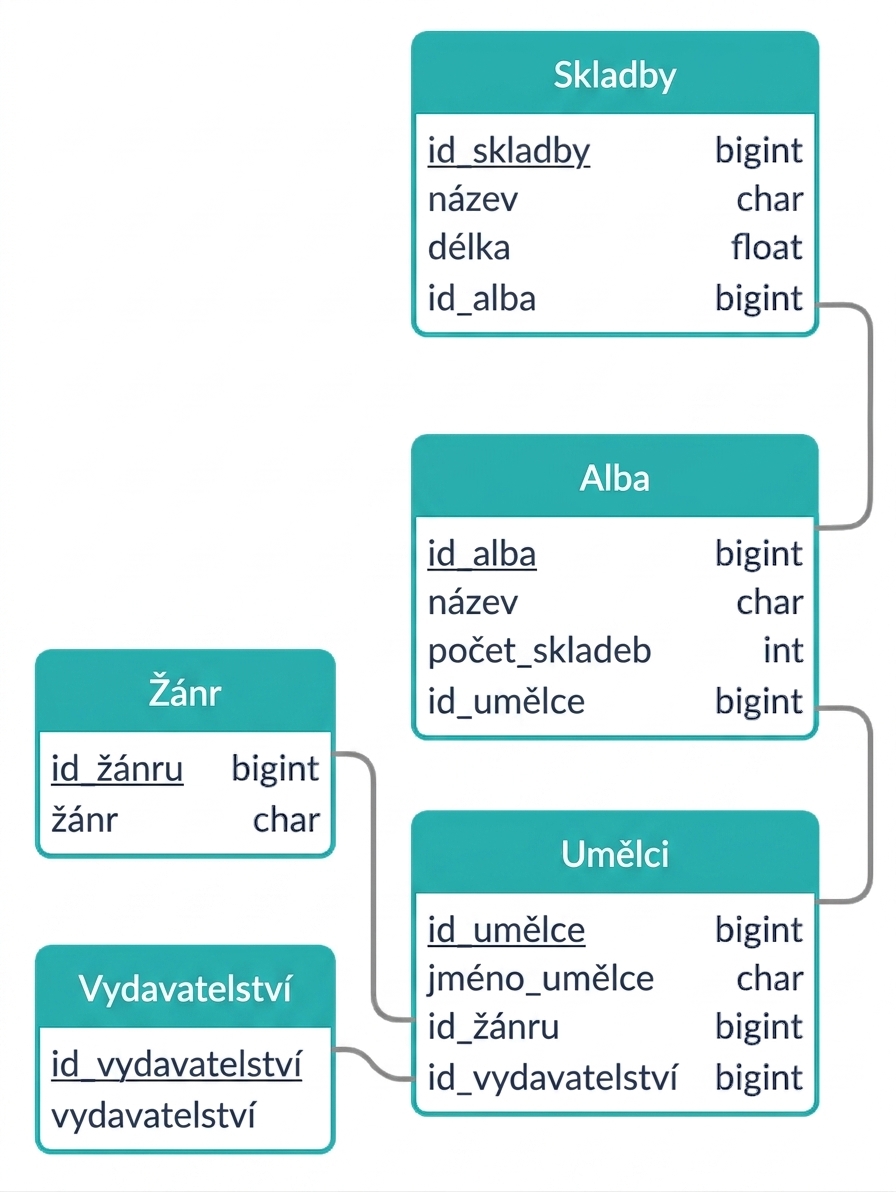

Další příklad možného ER diagramu na příkladu písní

Adaptace relačního modelu pro návrh datového skladu

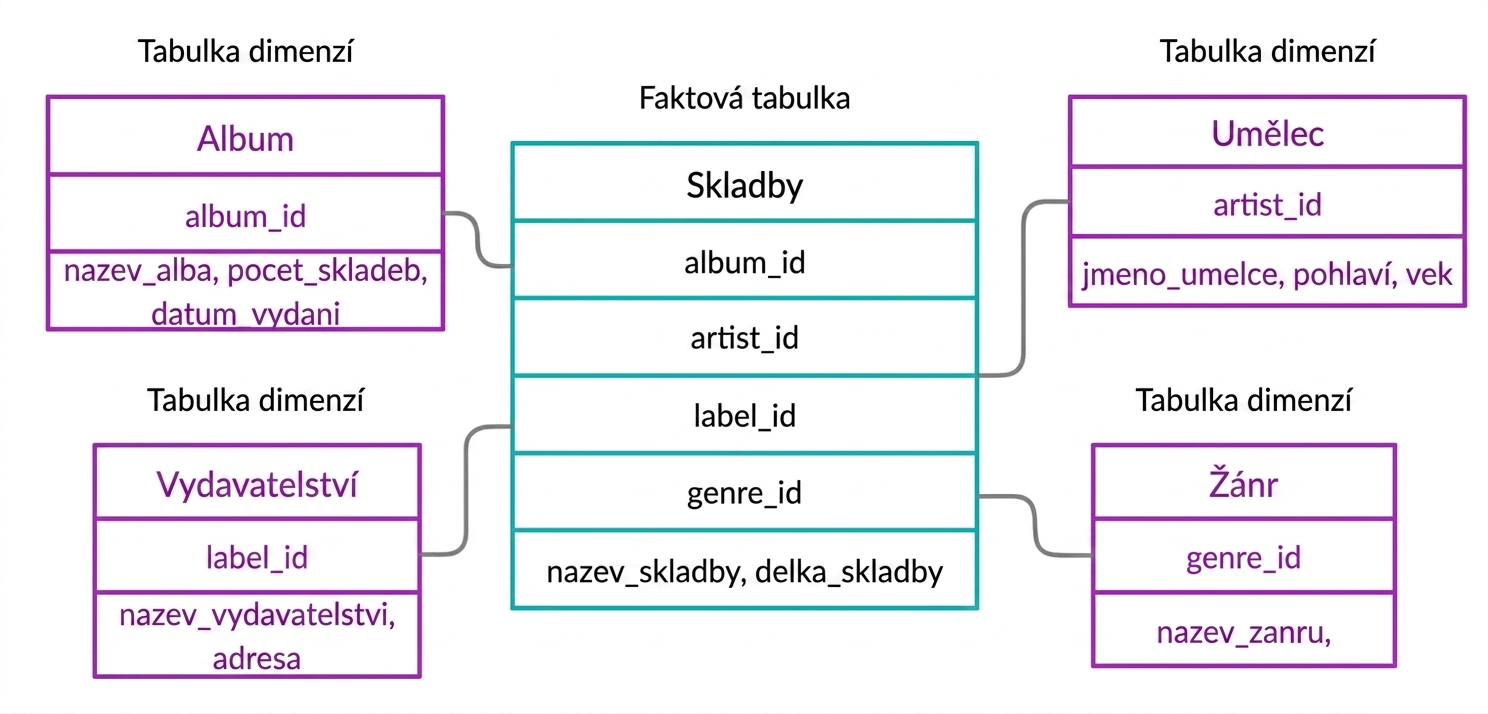

Tabulka faktů a tabulky dimenzí na příkladu písní

Organizace podle:

Tabulky faktů

Tabulky dimenzí

Database Design
