Úvod do spojnicových grafů

Úvod do vizualizace dat se Seabornem

Content Team

DataCamp

Co jsou spojnicové grafy?

Dva typy relačních grafů: bodové a spojnicové

Bodové grafy

Každý bod je nezávislé pozorování

Spojnicové grafy

Každý bod představuje totéž „měření", zpravidla sledované v čase

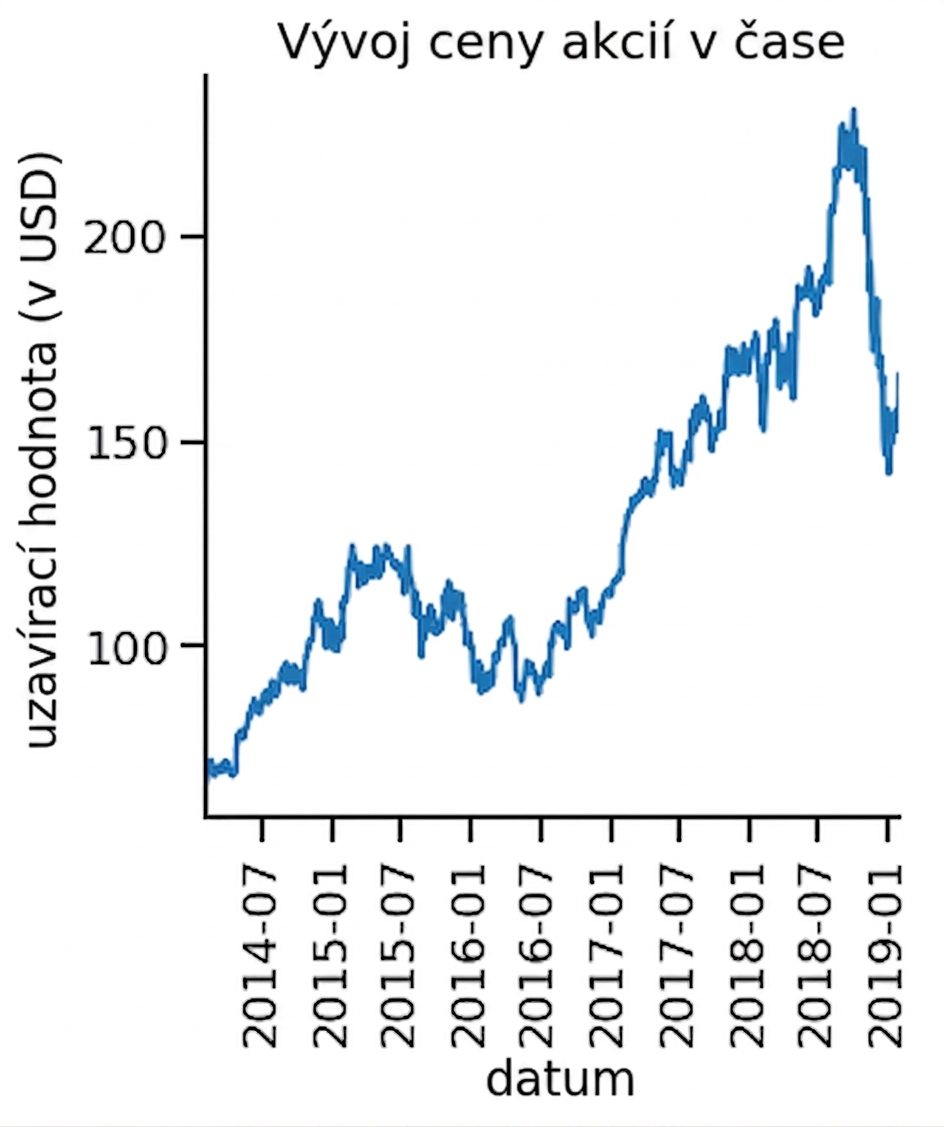

Spojnicový graf ceny akcií v čase

Data o znečištění ovzduší

Měřicí stanice po celém městě
Vzorky ovzduší s koncentracemi oxidu dusičitého

Prvních pět řádků DataFrame znečištění ovzduší

Bodový graf

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2_mean",
            data=air_df_mean,
            kind="scatter")

plt.show()

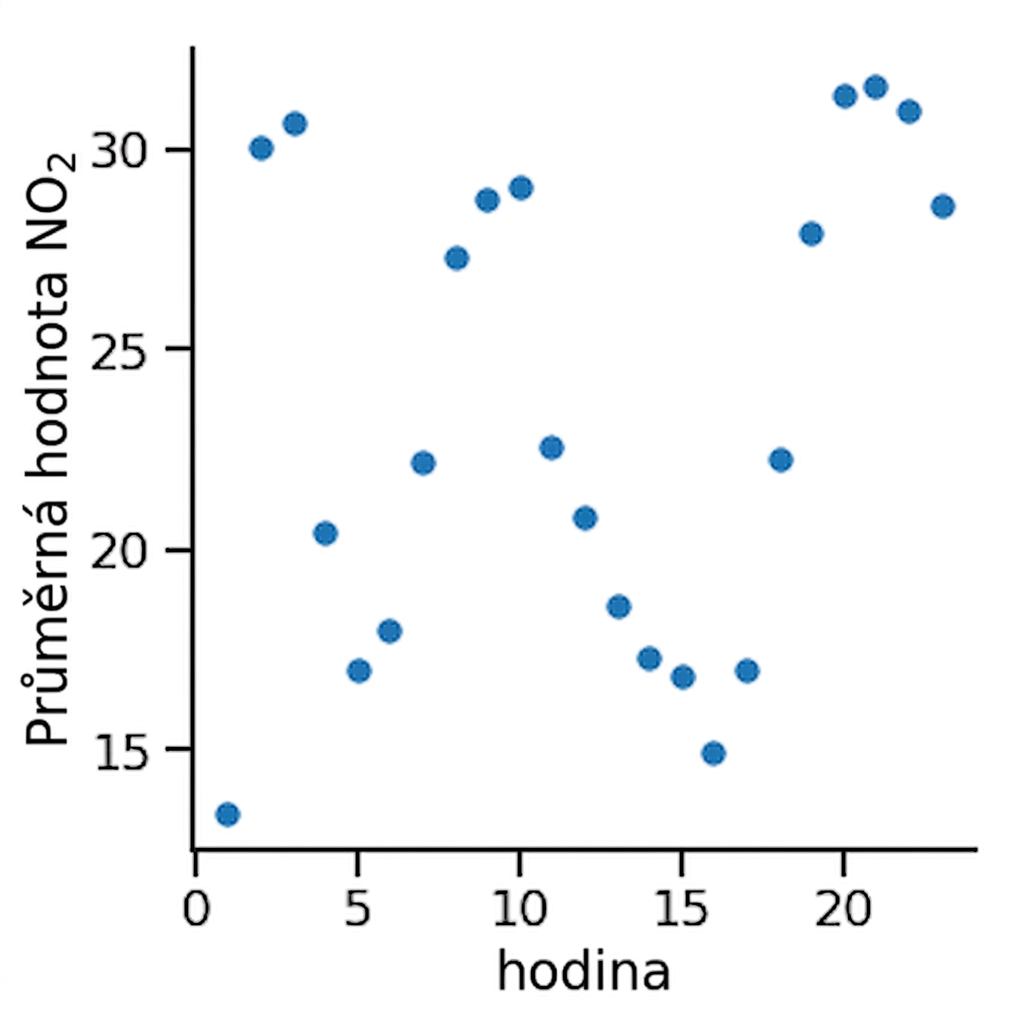

Bodový graf průměrné koncentrace oxidu dusičitého v čase

Spojnicový graf

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2_mean",
            data=air_df_mean,
            kind="line")

plt.show()

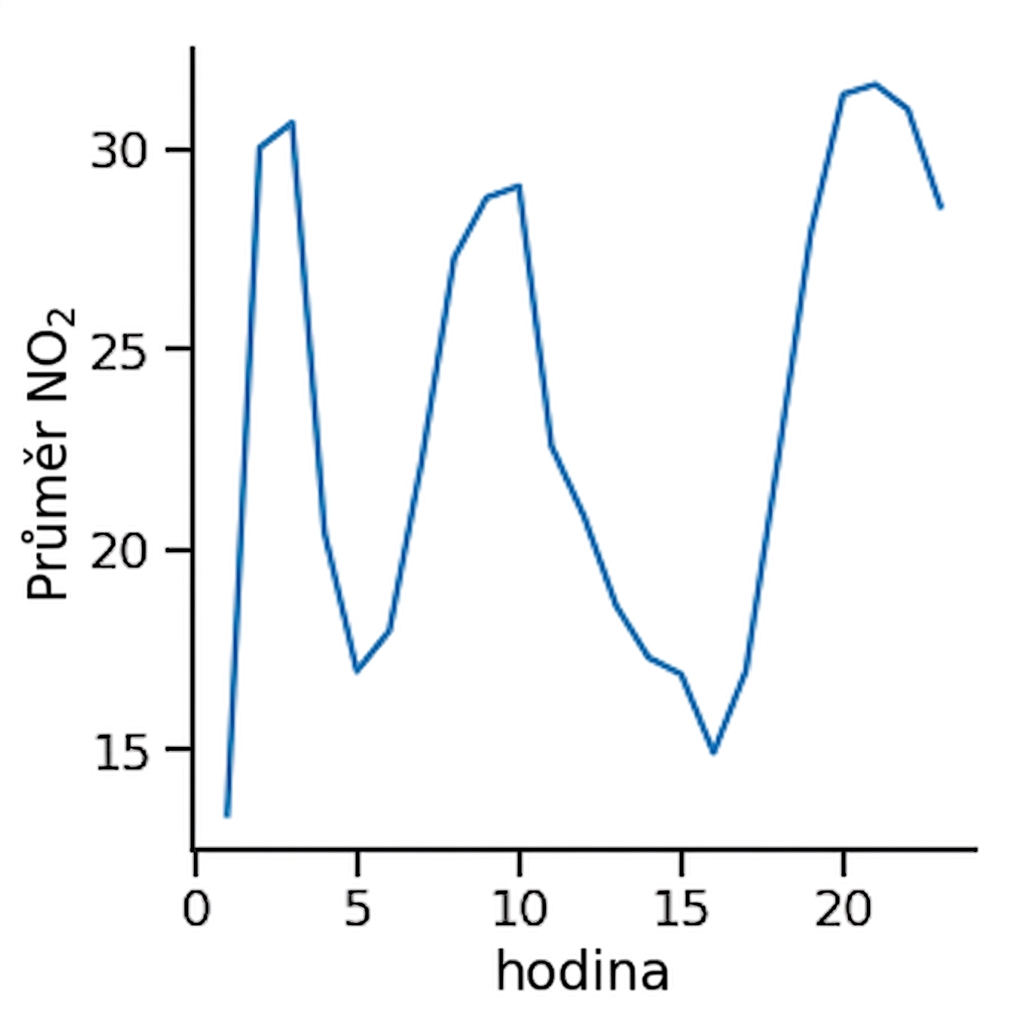

Spojnicový graf průměrné koncentrace oxidu dusičitého v čase

Podskupiny podle lokality

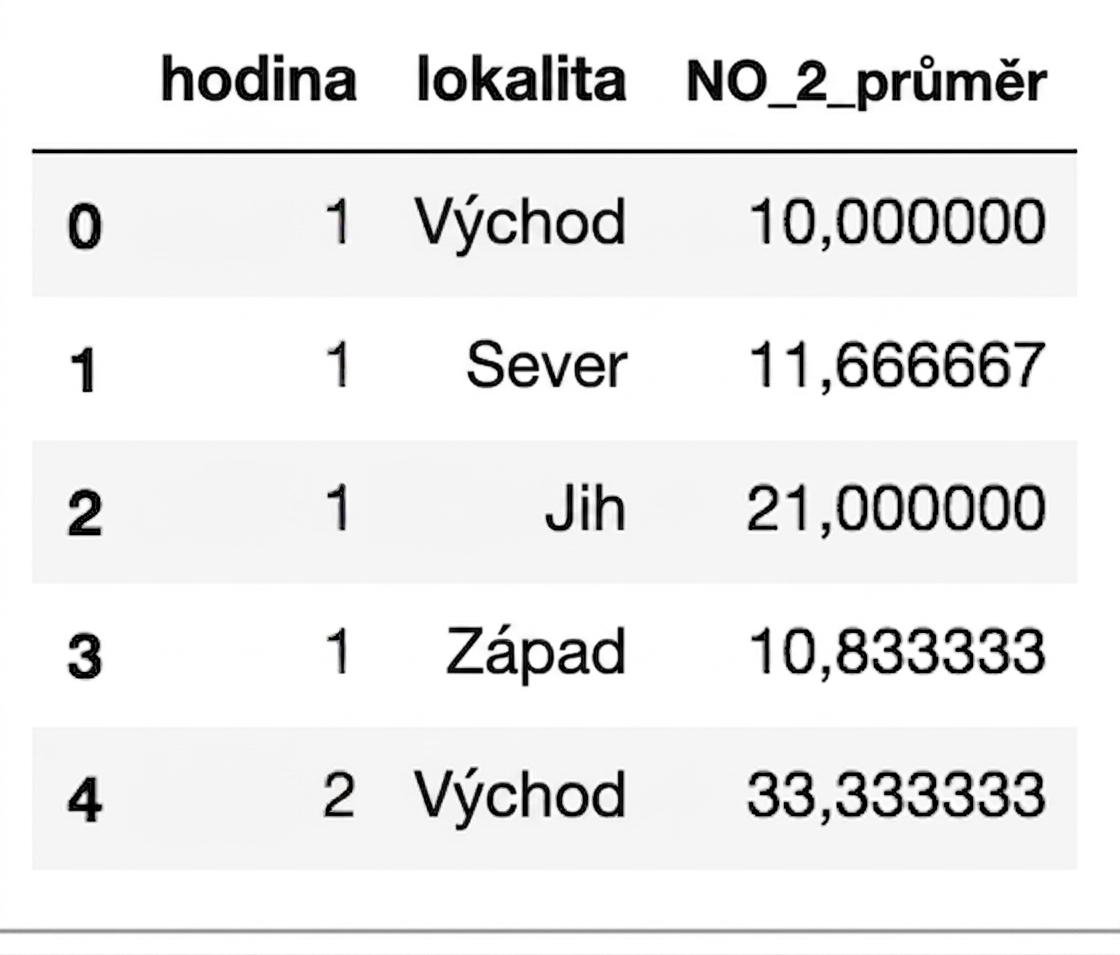

Prvních pět řádků DataFrame znečištění ovzduší podle lokality

Podskupiny podle lokality

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2_mean",
            data=air_df_loc_mean,
            kind="line",
            style="location",
            hue="location")

plt.show()

Spojnicový graf průměrné koncentrace oxidu dusičitého v čase podle oblasti

Přidání značek

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2_mean",
            data=air_df_loc_mean,
            kind="line",
            style="location",
            hue="location",
            markers=True)

plt.show()

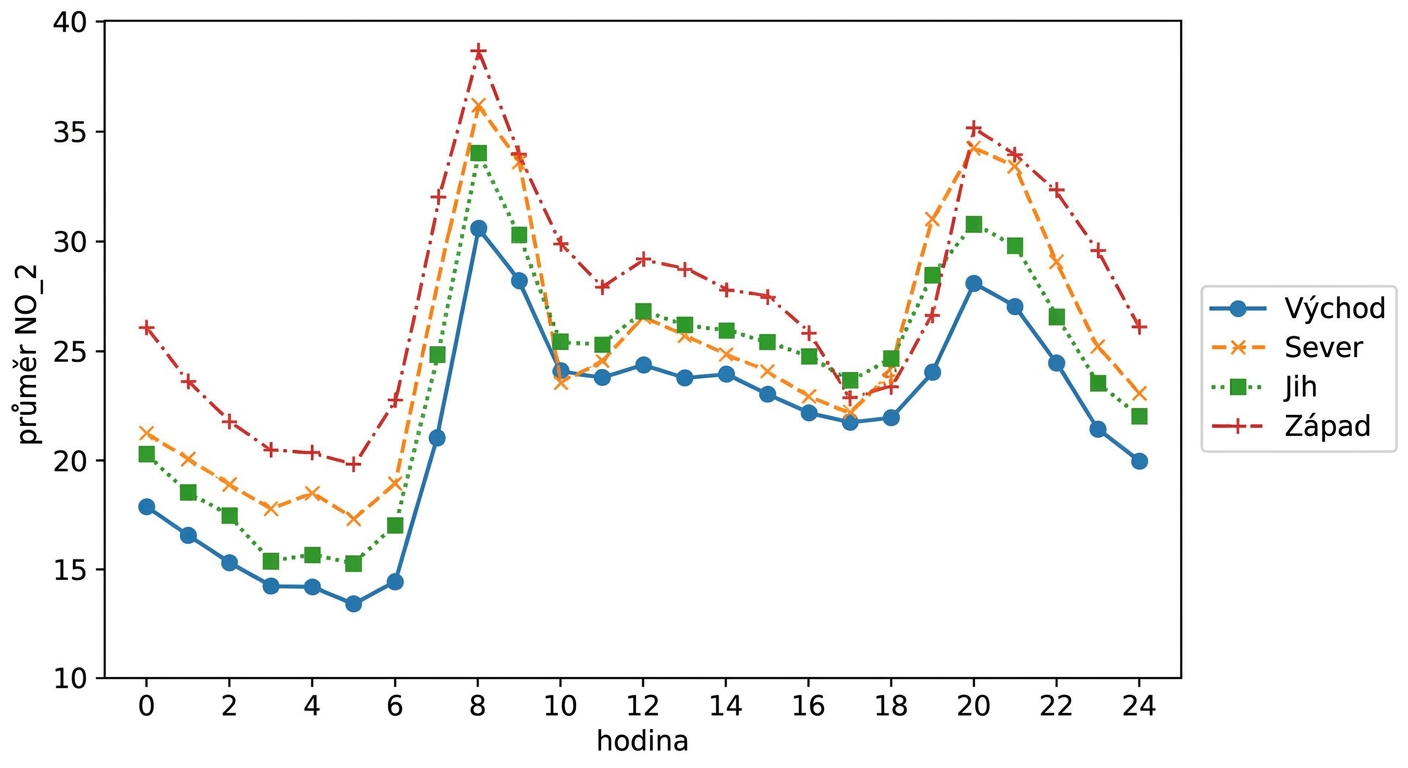

Spojnicový graf s přidanými značkami

Vypnutí stylu čar

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2_mean",
            data=air_df_loc_mean,
            kind="line",
            style="location",
            hue="location",
            markers=True,
            dashes=False)

plt.show()

Spojnicový graf se značkami a plnými čarami

Více pozorování pro jednu hodnotu x

Prvních pět řádků DataFrame znečištění ovzduší podle stanice

Více pozorování pro jednu hodnotu x

Bodový graf

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2",
            data=air_df,
            kind="scatter")

plt.show()

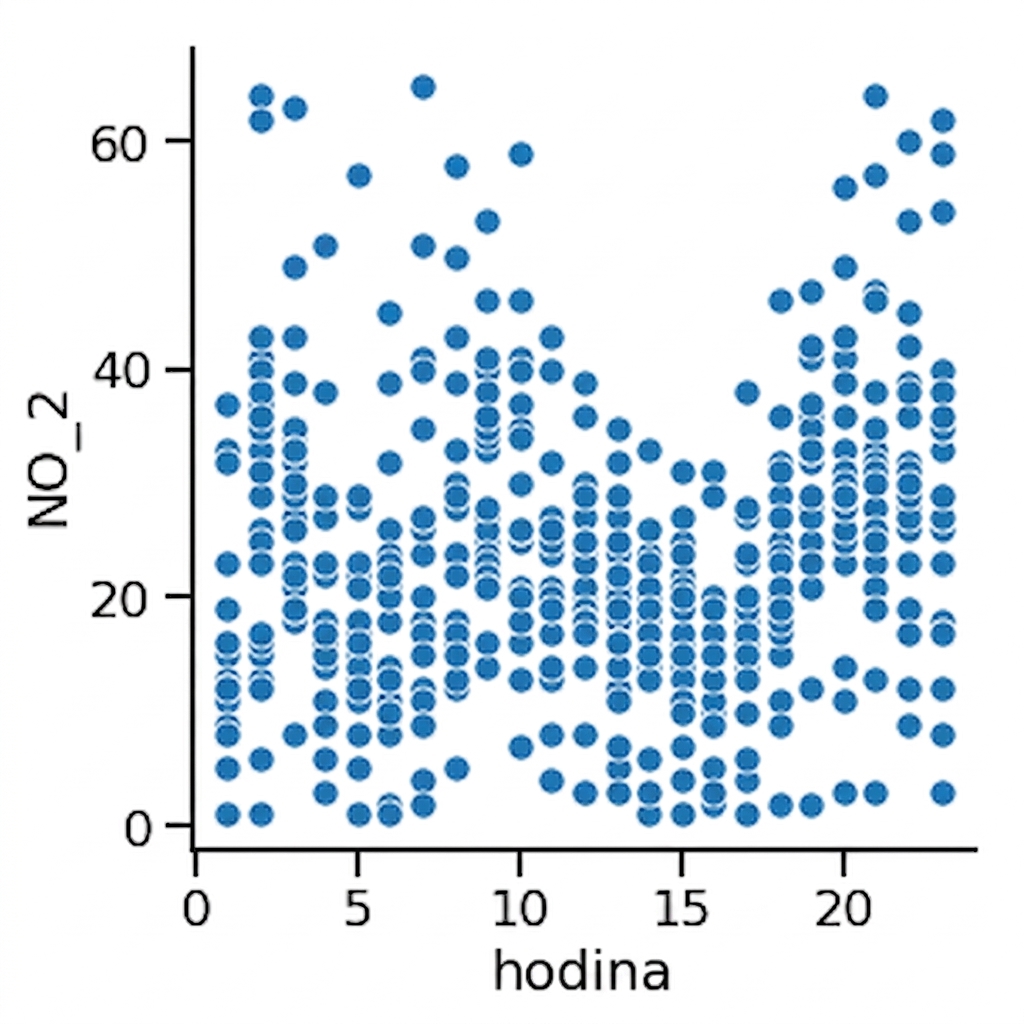

Bodový graf koncentrace oxidu dusičitého pro všechny stanice v čase

Více pozorování pro jednu hodnotu x

Spojnicový graf

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2",
            data=air_df,
            kind="line")

plt.show()

Spojnicový graf koncentrace oxidu dusičitého pro všechny stanice v čase

Více pozorování pro jednu hodnotu x

Stínovaná oblast je interval spolehlivosti

Předpokládá, že dataset je náhodný výběr
S 95% jistotou leží průměr uvnitř tohoto intervalu
Vyjadřuje nejistotu odhadu

Spojnicový graf koncentrace oxidu dusičitého pro všechny stanice v čase

Nahrazení intervalu spolehlivosti směrodatnou odchylkou

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2",
            data=air_df,
            kind="line",
            errorbar="sd")

plt.show()

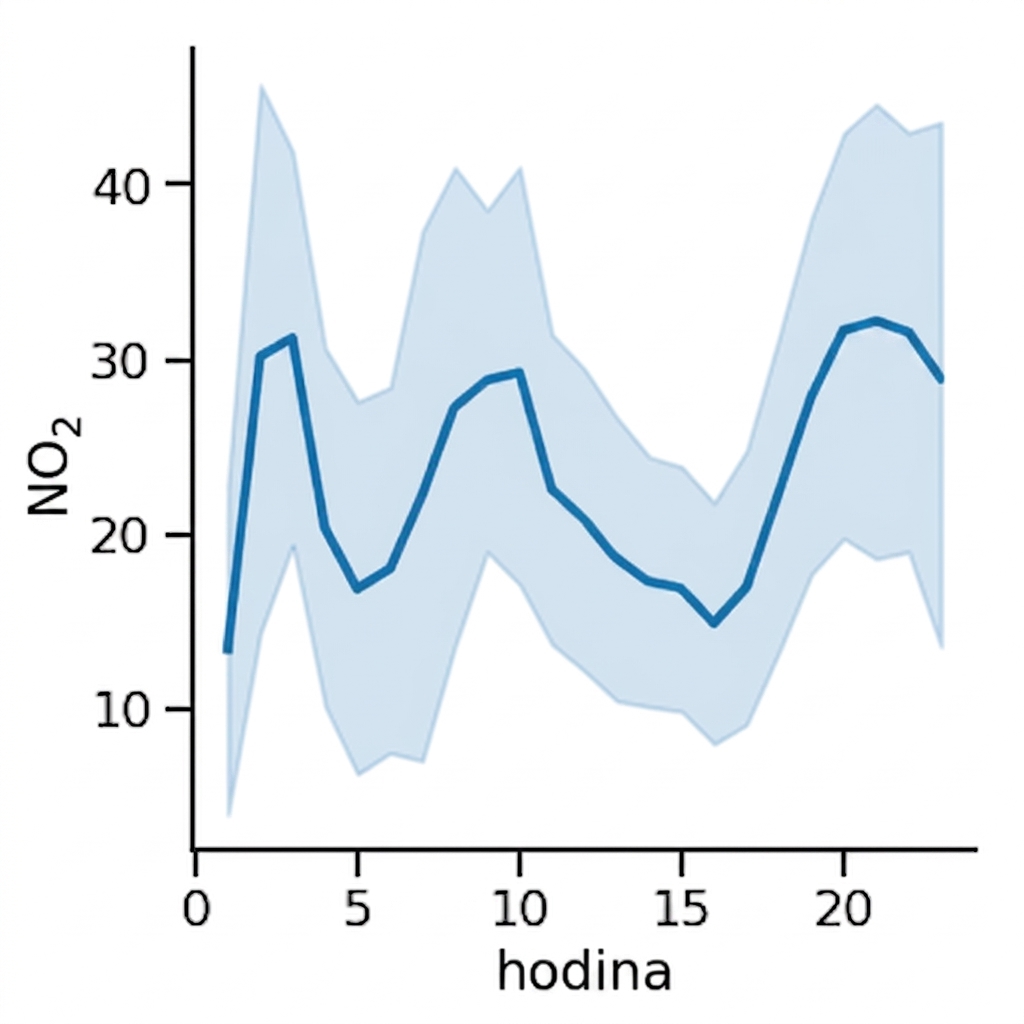

Spojnicový graf se směrodatnou odchylkou

Vypnutí intervalu spolehlivosti

import matplotlib.pyplot as plt
import seaborn as sns

sns.relplot(x="hour", y="NO_2",
            data=air_df,
            kind="line",
            errorbar=None)

plt.show()

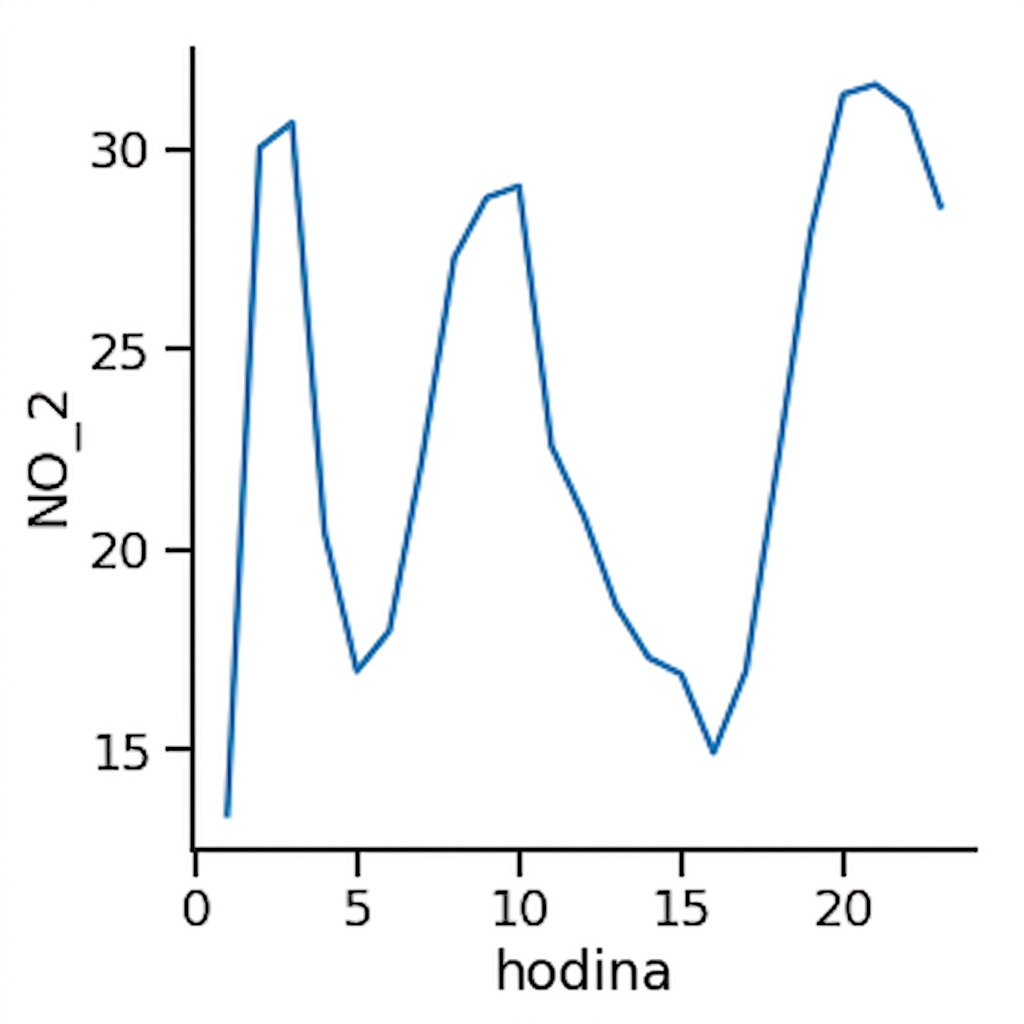

Spojnicový graf bez intervalu spolehlivosti

Let's practice!
