Motywy od podstaw

Wprowadzenie do wizualizacji danych z ggplot2

Rick Scavetta

Founder, Scavetta Academy

Warstwa motywów

Cały atrament niezwiązany z danymi
Elementy wizualne niebędące częścią danych

Warstwa motywów

Cały atrament niezwiązany z danymi
Elementy wizualne niebędące częścią danych

Trzy typy

typ
tekst
linia
prostokąt

Warstwa motywów

Cały atrament niezwiązany z danymi
Elementy wizualne niebędące częścią danych

Trzy typy

typ	modyfikowany przez
tekst	element_text()
linia	element_line()
prostokąt	element_rect()

Wykres wyjściowy...

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_jitter(alpha = 0.6)

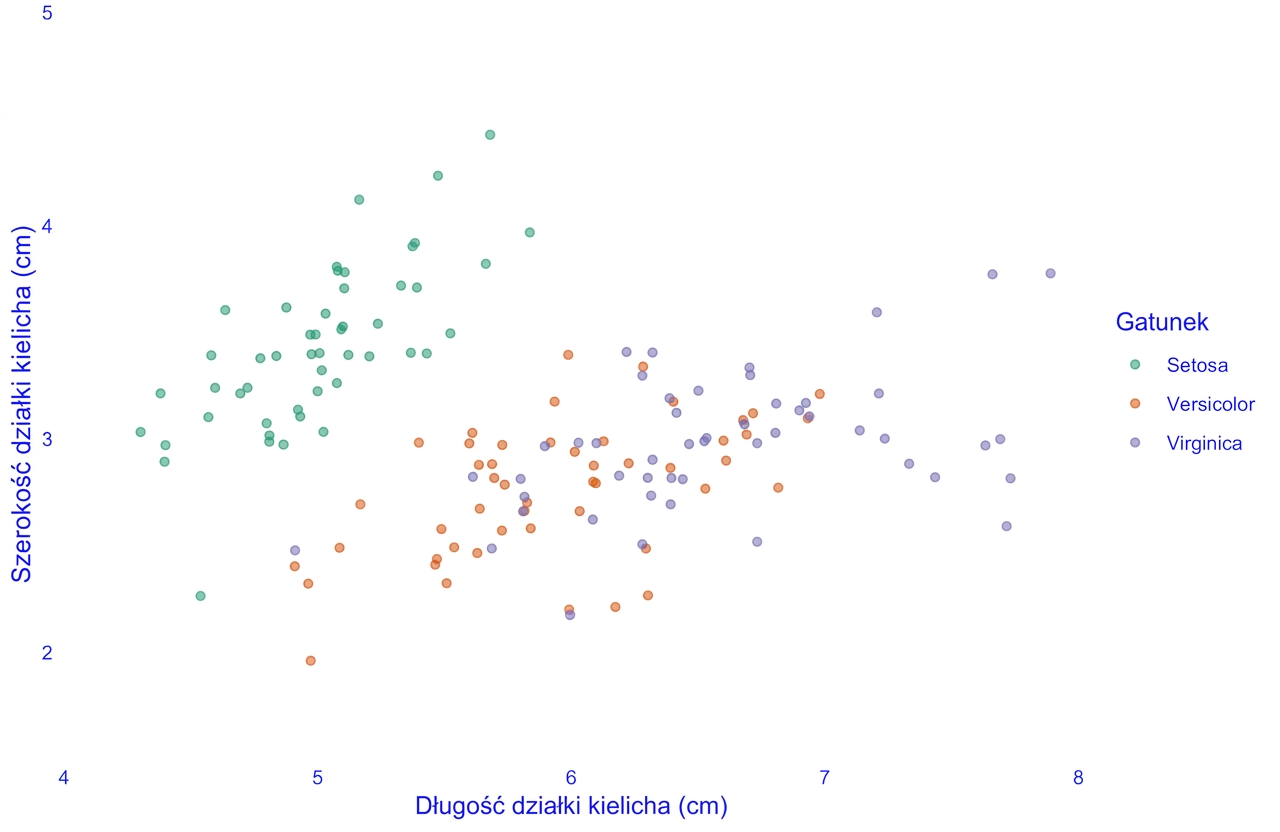

Elementy tekstowe


text
  axis.title
    axis.title.x
      axis.title.x.top
      axis.title.x.bottom
    axis.title.y
      axis.title.y.left
      axis.title.y.right
  title
    legend.title
    plot.title
    plot.subtitle
    plot.caption
    plot.tag
  axis.text
    axis.text.x
      axis.text.x.top
      axis.text.x.bottom
    axis.text.y
      axis.text.y.left
      axis.text.y.right
  legend.text
  strip.text
    strip.text.x
    strip.text.y

Elementy tekstowe

theme(
text,
  axis.title,
    axis.title.x,
      axis.title.x.top,
      axis.title.x.bottom,
    axis.title.y,
      axis.title.y.left,
      axis.title.y.right,
  title,
    legend.title,
    plot.title,
    plot.subtitle,
    plot.caption,
    plot.tag,
  axis.text,
    axis.text.x,
      axis.text.x.top,
      axis.text.x.bottom,
    axis.text.y,
      axis.text.y.left,
      axis.text.y.right,
  legend.text,
  strip.text,
    strip.text.x,
    strip.text.y)

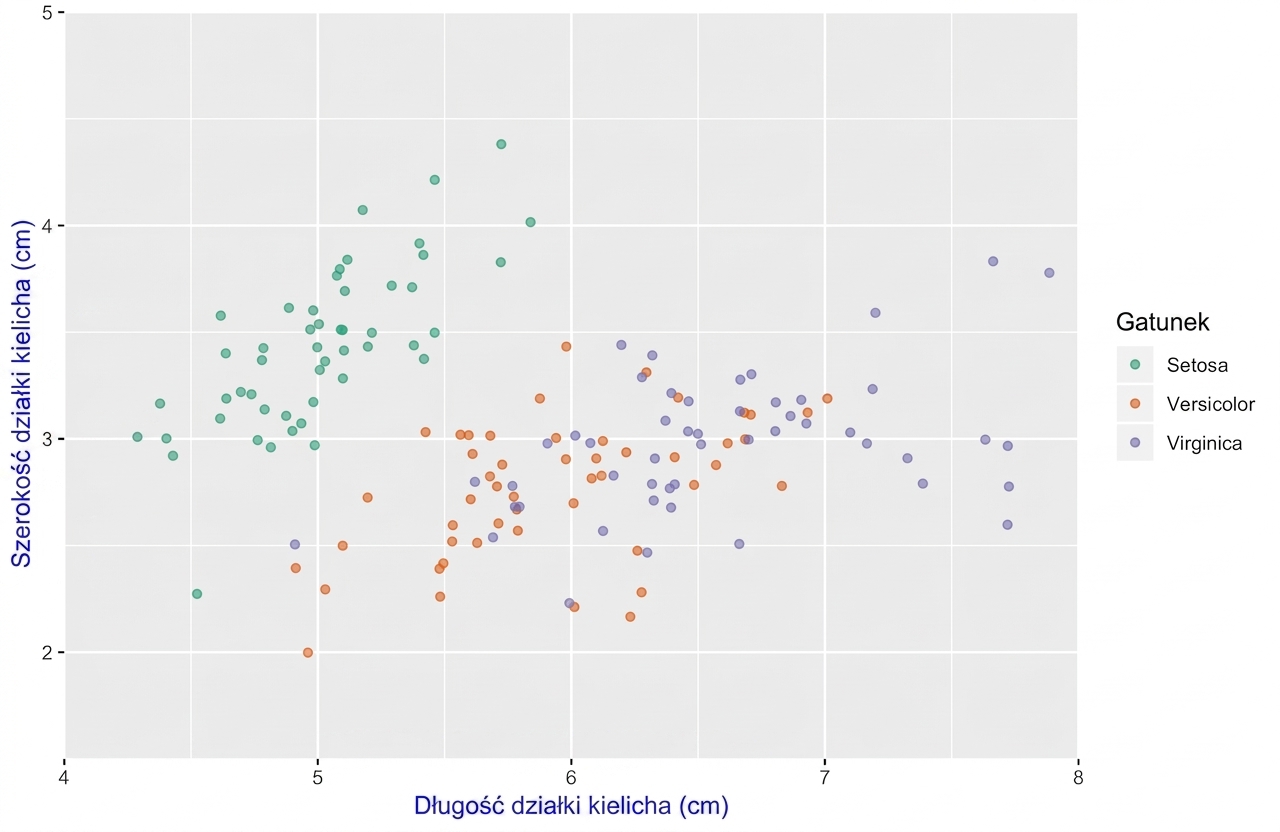

Modyfikowanie elementów motywu

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_jitter(alpha = 0.6) +
  theme(axis.title = element_text(color = "blue"))

Wykres wyjściowy...

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_jitter(alpha = 0.6)

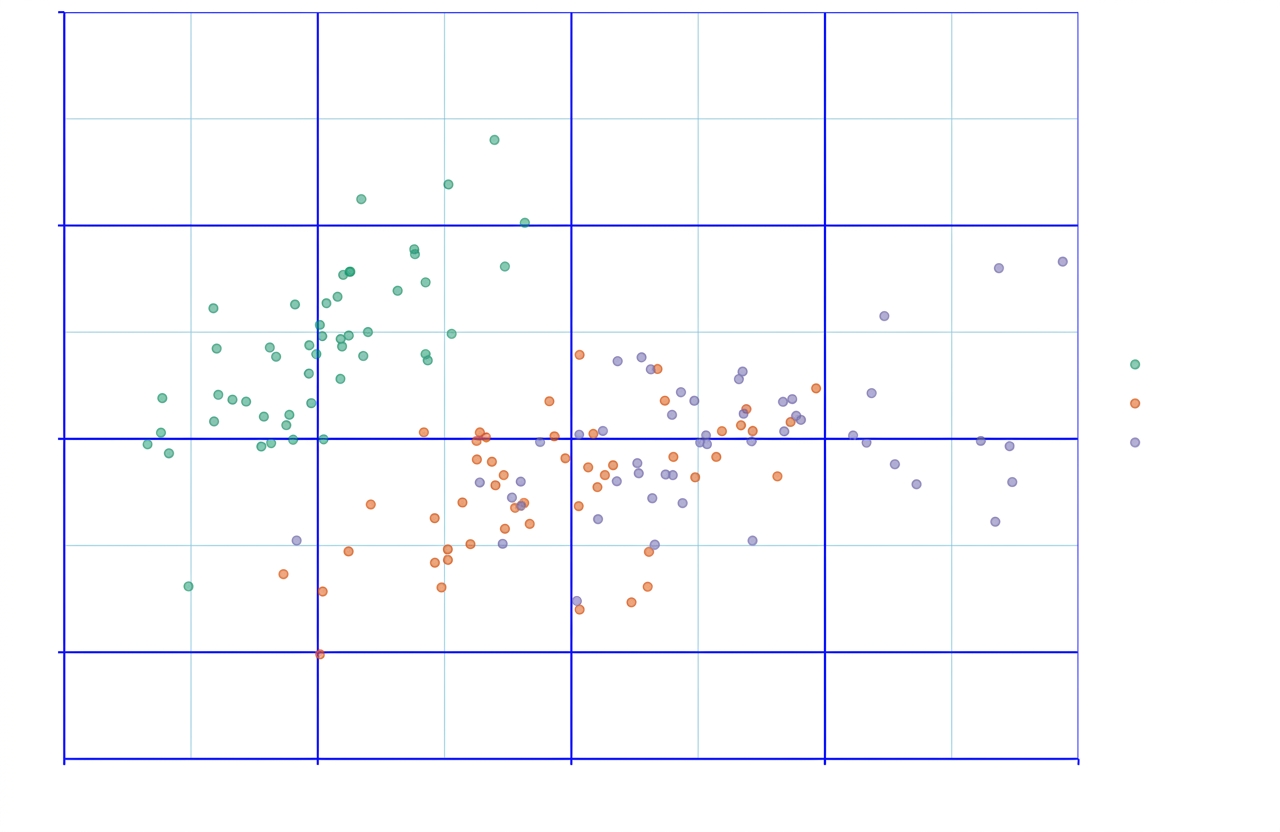

Elementy liniowe

theme(
line,
  axis.ticks,
    axis.ticks.x,
      axis.ticks.x.top,
      axis.ticks.x.bottom,
    axis.ticks.y,
      axis.ticks.y.left,
      axis.ticks.y.right,
    axis.line,
      axis.line.x,
        axis.line.x.top,
        axis.line.x.bottom,
      axis.line.y,
        axis.line.y.left,
        axis.line.y.right,
  panel.grid,
    panel.grid.major,
      panel.grid.major.x,
      panel.grid.major.y,
    panel.grid.minor,
      panel.grid.minor.x,
      panel.grid.minor.y)

Wykres wyjściowy...

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_jitter(alpha = 0.6)

Elementy prostokątne

theme(
rect,
  legend.background,
  legend.key,
  legend.box.background,
  panel.background,
  panel.border,
  plot.background,
  strip.background,
    strip.background.x,
    strip.background.y)

Hierarchiczne nazewnictwo odzwierciedla zasady dziedziczenia

np. Tekst

text
  axis.title
    axis.title.x
      axis.title.x.top
      axis.title.x.bottom
    axis.title.y
      axis.title.y.left
      axis.title.y.right

np. Linie

line
  axis.ticks
    axis.ticks.x
      axis.ticks.x.top
      axis.ticks.x.bottom
    axis.ticks.y
      axis.ticks.y.left,
      axis.ticks.y.right
    axis.line
      axis.line.x
        axis.line.x.top
        axis.line.x.bottom
      axis.line.y
        axis.line.y.left
        axis.line.y.right

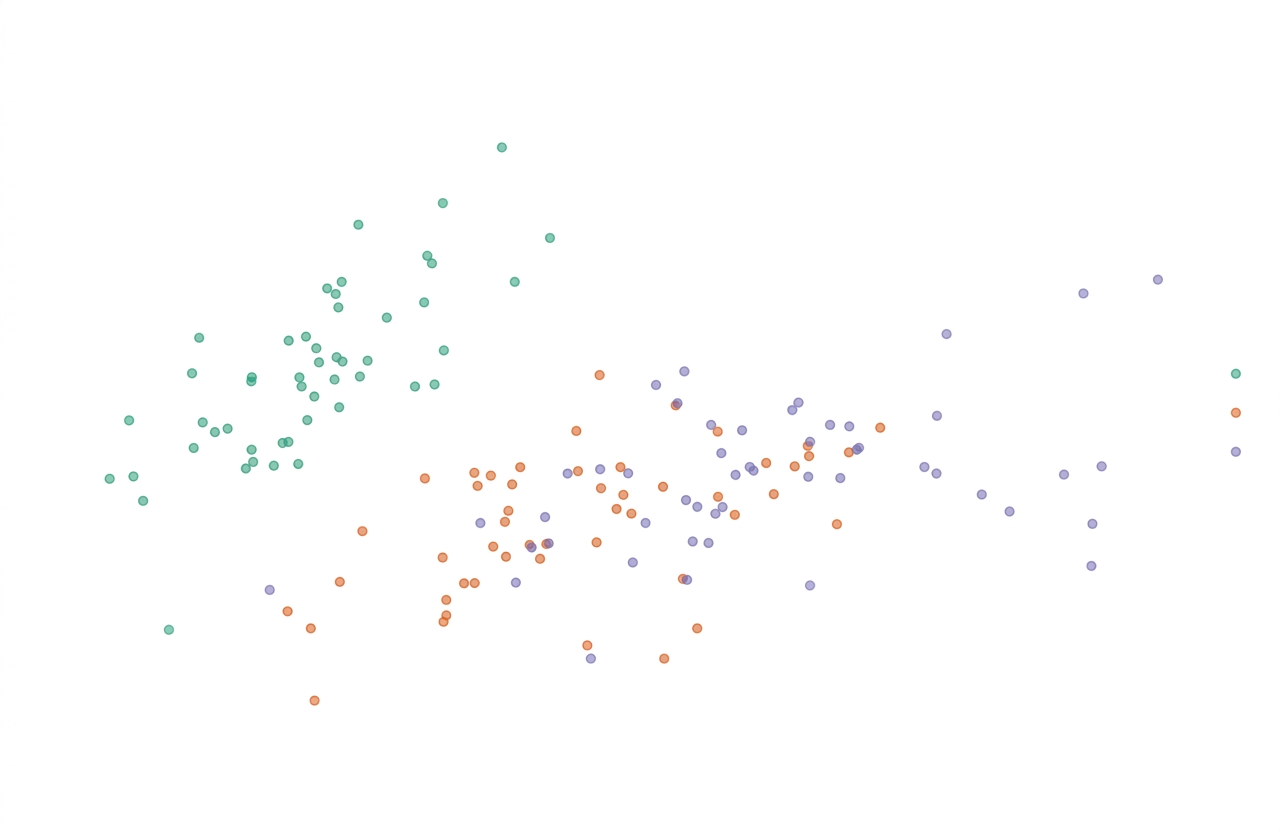

element_blank()

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_jitter(alpha = 0.6) +
  theme(line = element_blank(),
        rect = element_blank(),
        text = element_blank())

Czas na ćwiczenia!

Wprowadzenie do wizualizacji danych z ggplot2
