Projektowanie baz danych

Lis Sulmont

Curriculum Manager

Czym jest projektowanie baz danych?

Określa sposób logicznego przechowywania danych
- Jak dane będą odczytywane i aktualizowane?
Używa modeli baz danych: specyfikacji wysokiego poziomu dla struktury bazy
- Najpopularniejszy: model relacyjny
- Inne opcje: modele NoSQL, model obiektowy, model sieciowy
Używa schematów: planu bazy danych
- Definiuje tabele, pola, relacje, indeksy i widoki
- Przy wstawianiu danych do baz relacyjnych schematy muszą być przestrzegane

Proces tworzenia modelu danych dla przechowywanych danych

1. Konceptualny model danych: opisuje encje, relacje i atrybuty

2. Logiczny model danych: definiuje tabele, kolumny, relacje

Narzędzia: modele i schematy baz danych, np. model relacyjny i schemat gwiazdy

3. Fizyczny model danych: opisuje fizyczne przechowywanie danych

Narzędzia: partycje, procesory, indeksy, systemy kopii zapasowych i przestrzenie tabel

¹ https://en.wikipedia.org/wiki/Data_model

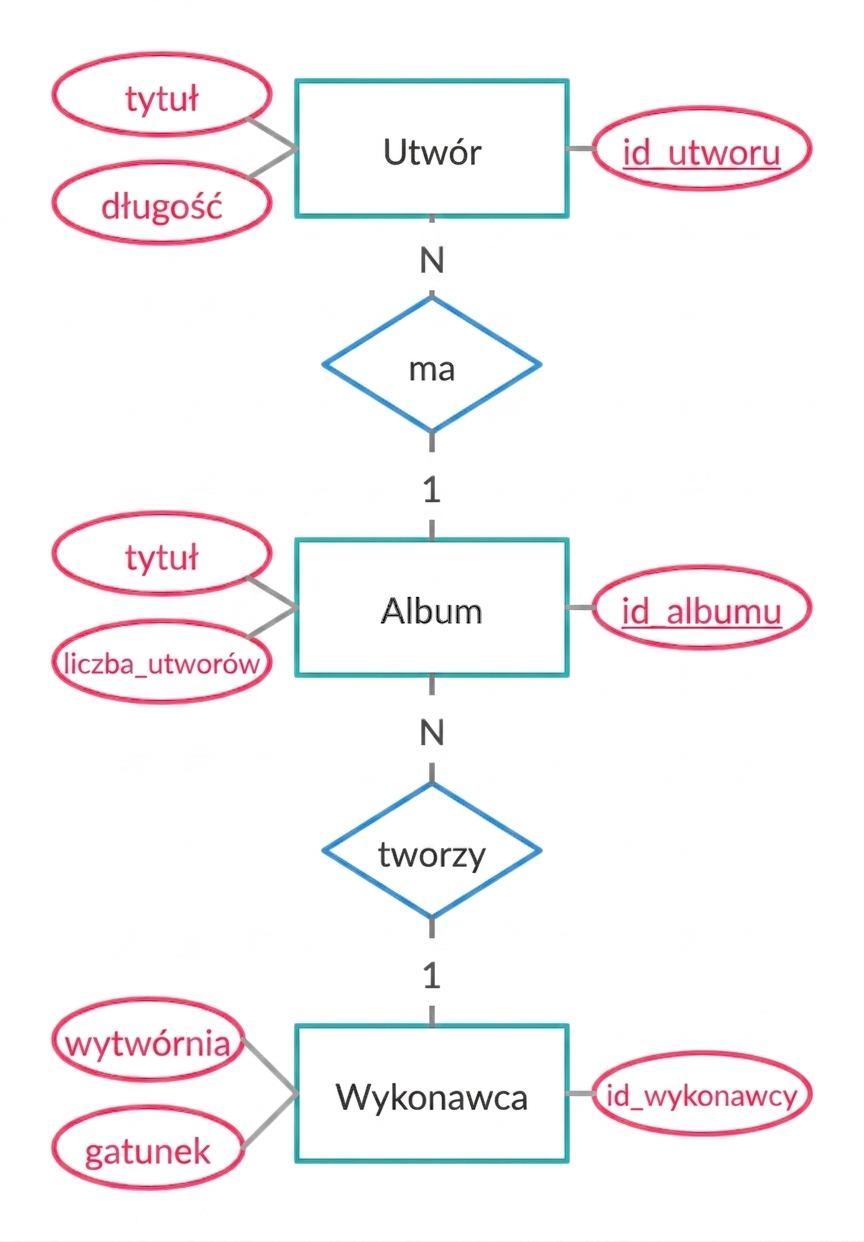

Diagram ER na przykładzie piosenek

Encje, relacje i atrybuty

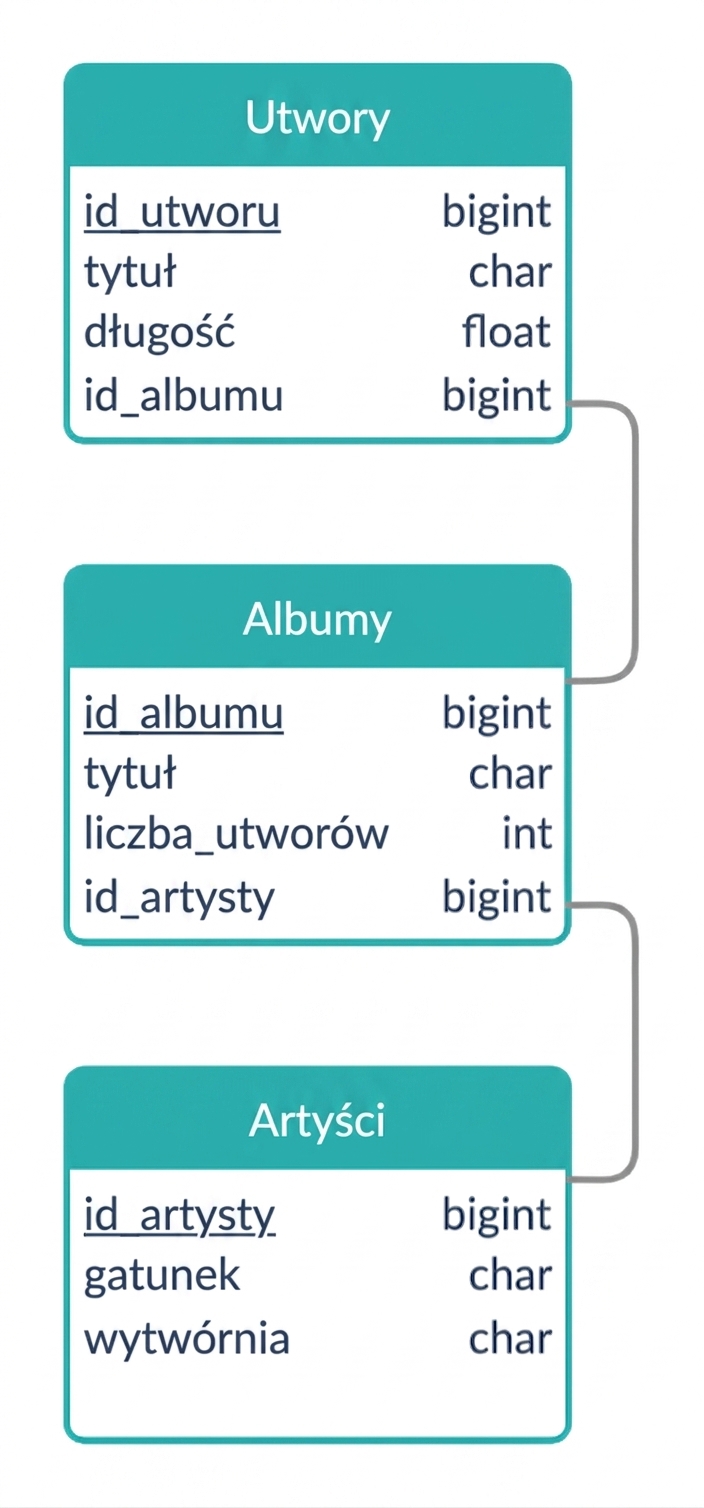

Schemat logiczny na przykładzie piosenek

Najszybsze przekształcenie: encje stają się tabelami

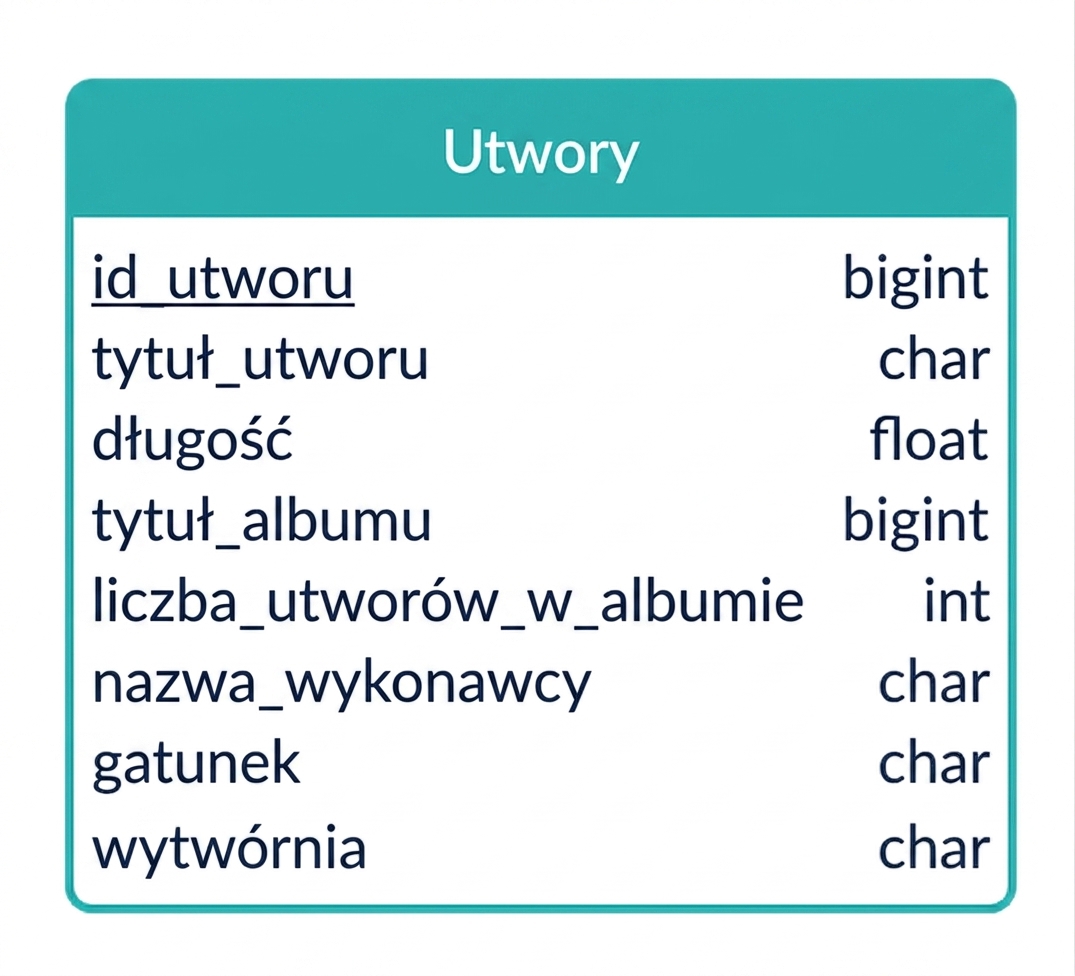

Inny przykład potencjalnego diagramu ER dla piosenek

Wyznaczanie tabel

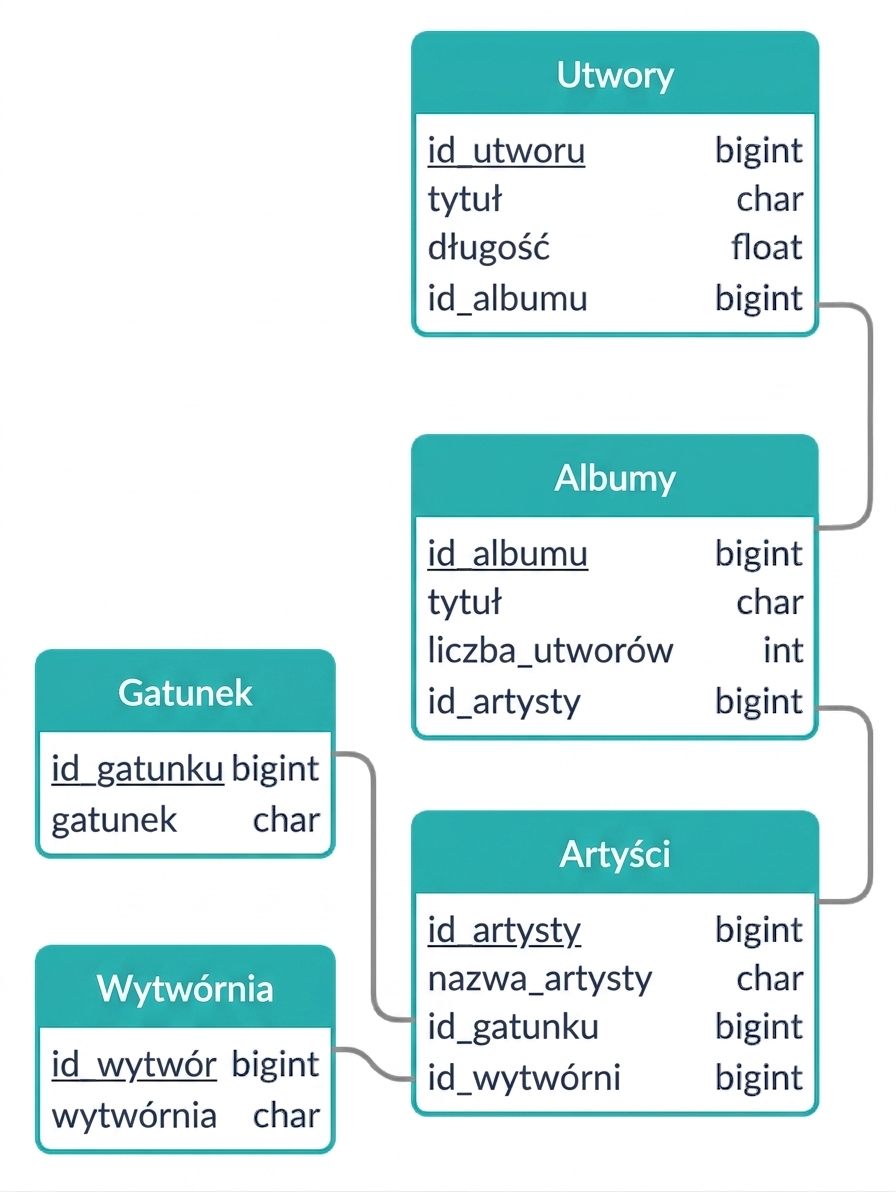

Inny przykład potencjalnego diagramu ER dla piosenek

Adaptacja modelu relacyjnego do projektowania hurtowni danych

Zoptymalizowane pod zapytania OLAP: agregowanie danych, nie aktualizowanie (OLTP)
Oparte na schemacie gwiazdy
Łatwy w interpretacji i rozbudowie schemat

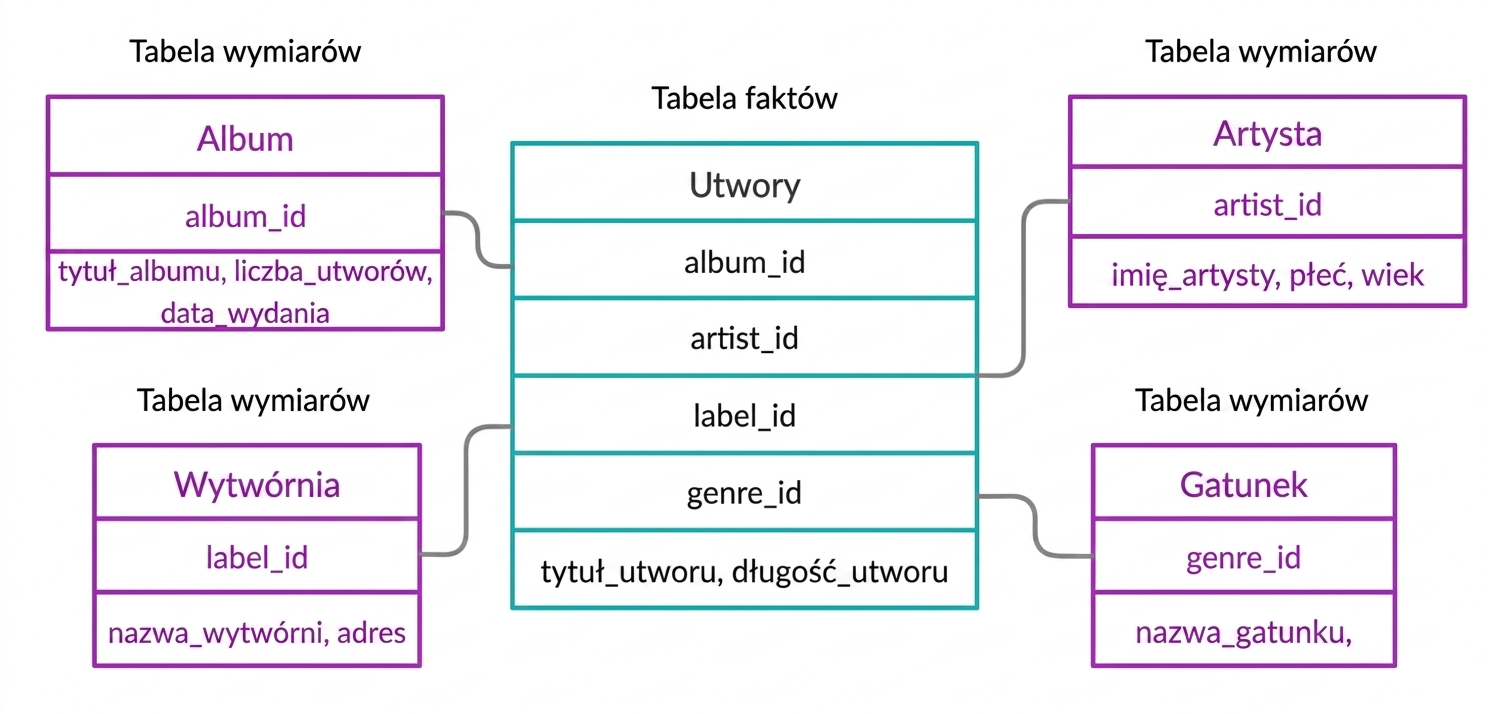

Tabela faktów i tabele wymiarów na przykładzie piosenek

Organizuj według:

Tabele faktów

Tabele wymiarów

Projektowanie baz danych
