Wizualizacja hierarchii

Uczenie nienadzorowane w Pythonie

Benjamin Wilson

Director of Research at lateral.io

Wizualizacje przekazują wiedzę

„t-SNE" : Creates a 2D map of a dataset (later)
„Grupowanie hierarchiczne" (ten film)

Hierarchia grup

Grupy organizmów mogą tworzyć hierarchię
Klastry zawierają się w sobie

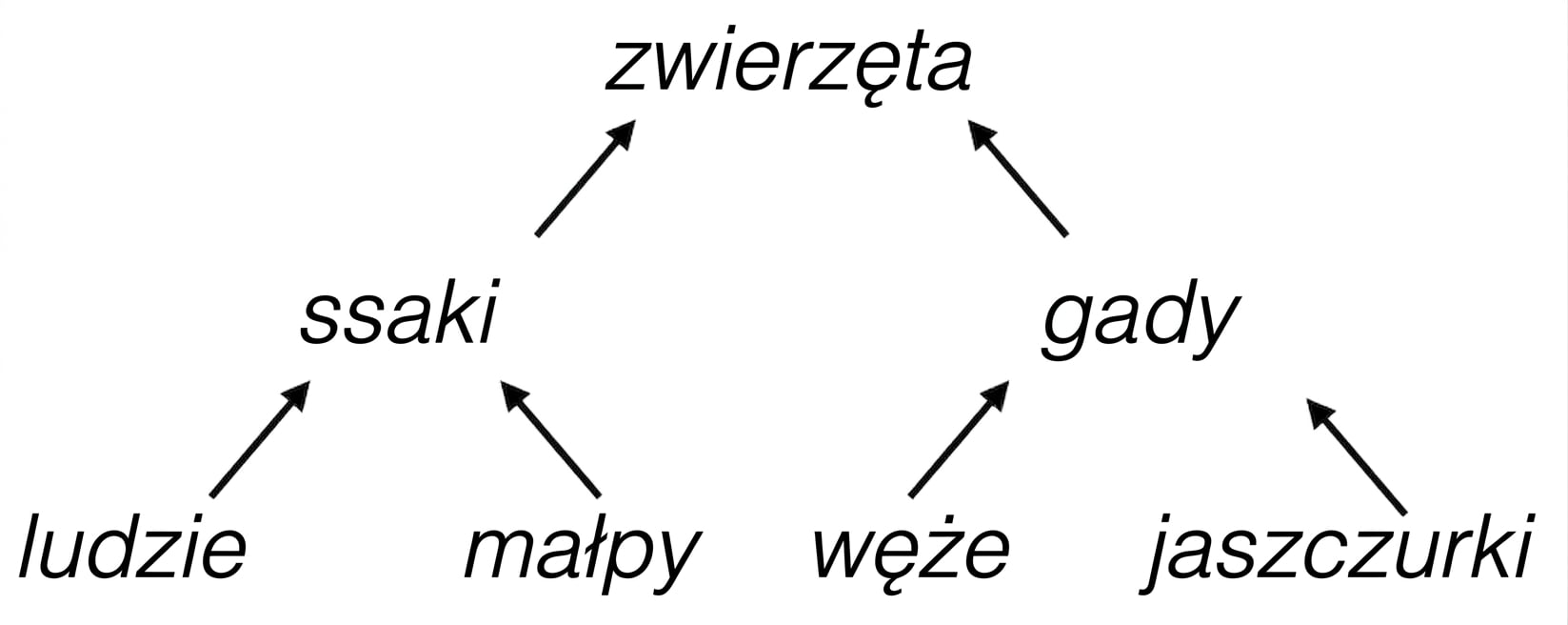

Hierarchiczne drzewo zwierząt

Zbiór danych punktacji Eurowizji

Kraje przyznawały punkty piosenkom na Eurowizji 2016

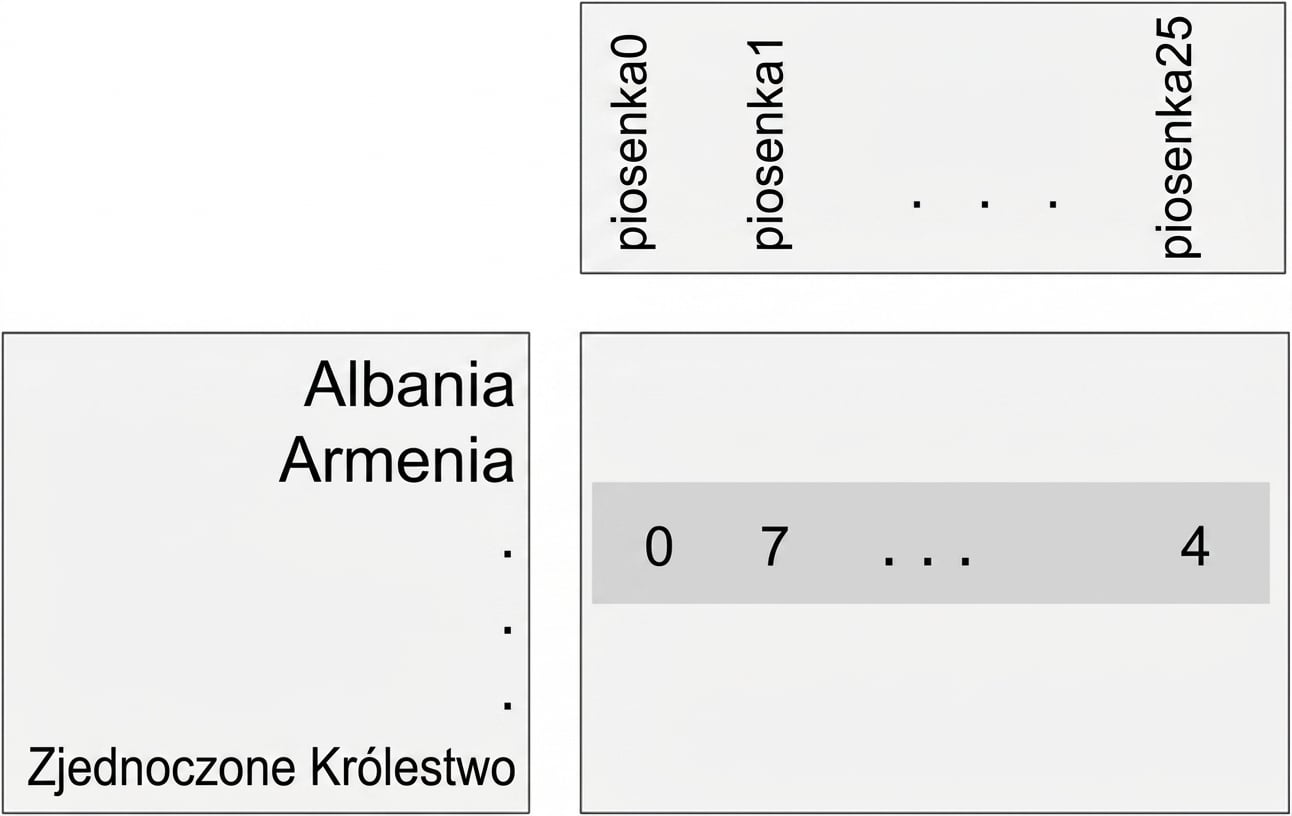

Dwuwymiarowa tablica wyników
Wiersze to kraje, kolumny to piosenki

Dane Eurowizji

¹ https://www.eurovision.tv/page/results

Hierarchiczne grupowanie krajów głosujących

Hierarchiczne grupowanie Eurowizji

Grupowanie hierarchiczne

Każdy kraj zaczyna we własnym klastrze
Na każdym kroku dwa najbliższe klastry są łączone
Kontynuuj, aż wszystkie kraje będą w jednym klastrze
To jest „aglomeracyjne" grupowanie hierarchiczne

Dendrogram grupowania hierarchicznego

Odczytuj od dołu ku górze
Linie pionowe reprezentują klastry

Hierarchiczne grupowanie Eurowizji

Dendrogram grupowania hierarchicznego

Odczytuj od dołu ku górze
Linie pionowe reprezentują klastry

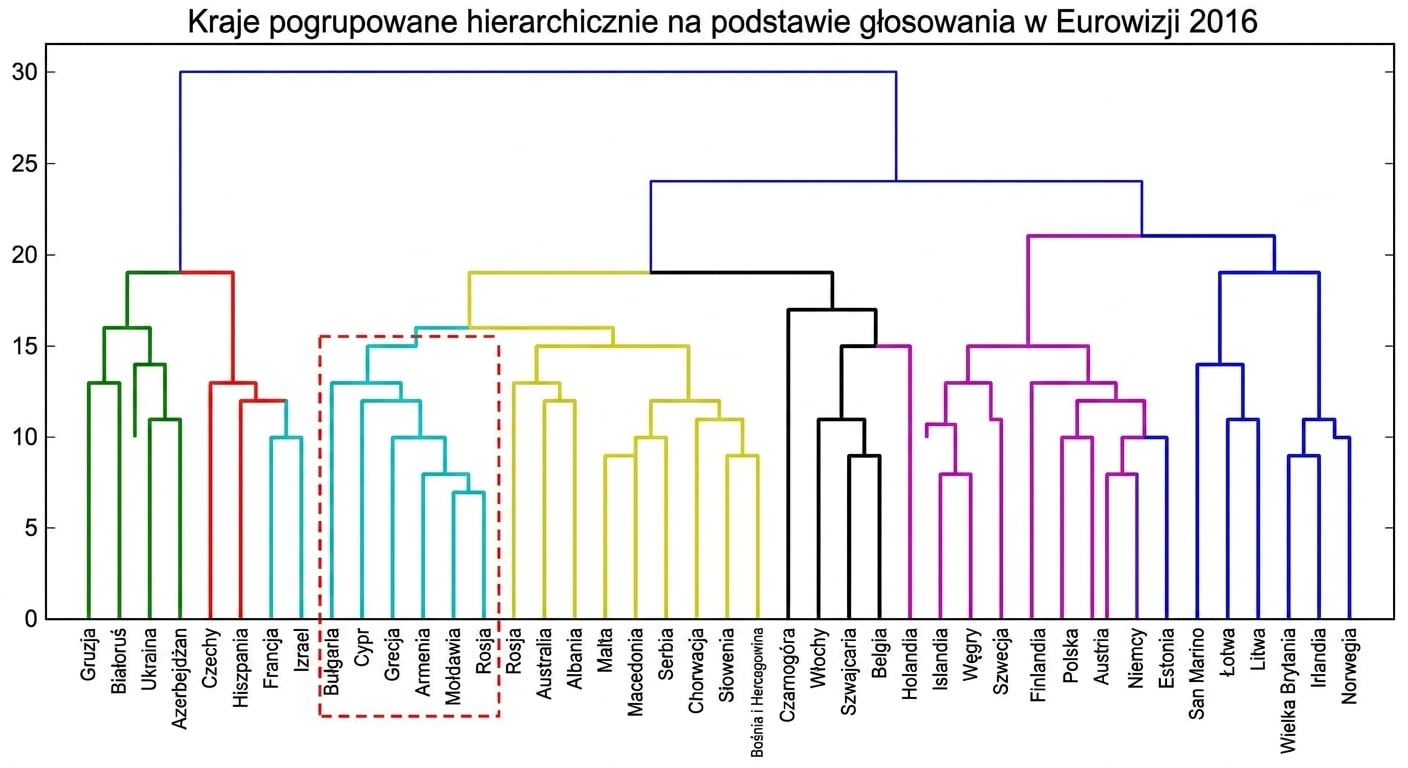

Jeden klaster hierarchicznego grupowania Eurowizji

Dendrogramy krok po kroku

Jeden klaster hierarchicznego grupowania Eurowizji

Dendrogramy krok po kroku

Jeden klaster hierarchicznego grupowania Eurowizji z wyróżnionym klastrem Grecja/Cypr

Dendrogramy krok po kroku

Jeden klaster hierarchicznego grupowania Eurowizji z wyróżnionym klastrem Bułgaria/Grecja/Cypr

Dendrogramy krok po kroku

Jeden klaster hierarchicznego grupowania Eurowizji z wyróżnionym klastrem Mołdawia/Rosja

Dendrogramy krok po kroku

Jeden klaster hierarchicznego grupowania Eurowizji z wyróżnionym klastrem Mołdawia/Rosja/Armenia

Dendrogramy krok po kroku

Scalenie klastra Grecja/Cypr/Bułgaria z klastrem Mołdawia/Rosja/Armenia

Dendrogramy krok po kroku

Hierarchiczne grupowanie Eurowizji

Grupowanie hierarchiczne z SciPy

Given samples (the array of scores), and country_names

import matplotlib.pyplot as plt
from scipy.cluster.hierarchy import linkage, dendrogram

mergings = linkage(samples, method='complete')

dendrogram(mergings,
           labels=country_names,
           leaf_rotation=90,
           leaf_font_size=6)
plt.show()

Czas na ćwiczenia!

Uczenie nienadzorowane w Pythonie
