Wprowadzenie do drzew dekompozycji

Analiza trendów w Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Czym jest drzewo dekompozycji?

Definicja:

Metoda rozkładu zmiennej docelowej według wielu wymiarów lub zmiennych w celu określenia ich wpływu.

Przypadki użycia:

Eksploracja ad hoc
Analiza przyczyn źródłowych
Identyfikacja zmiennych wpływających

Struktura drzewa dekompozycji

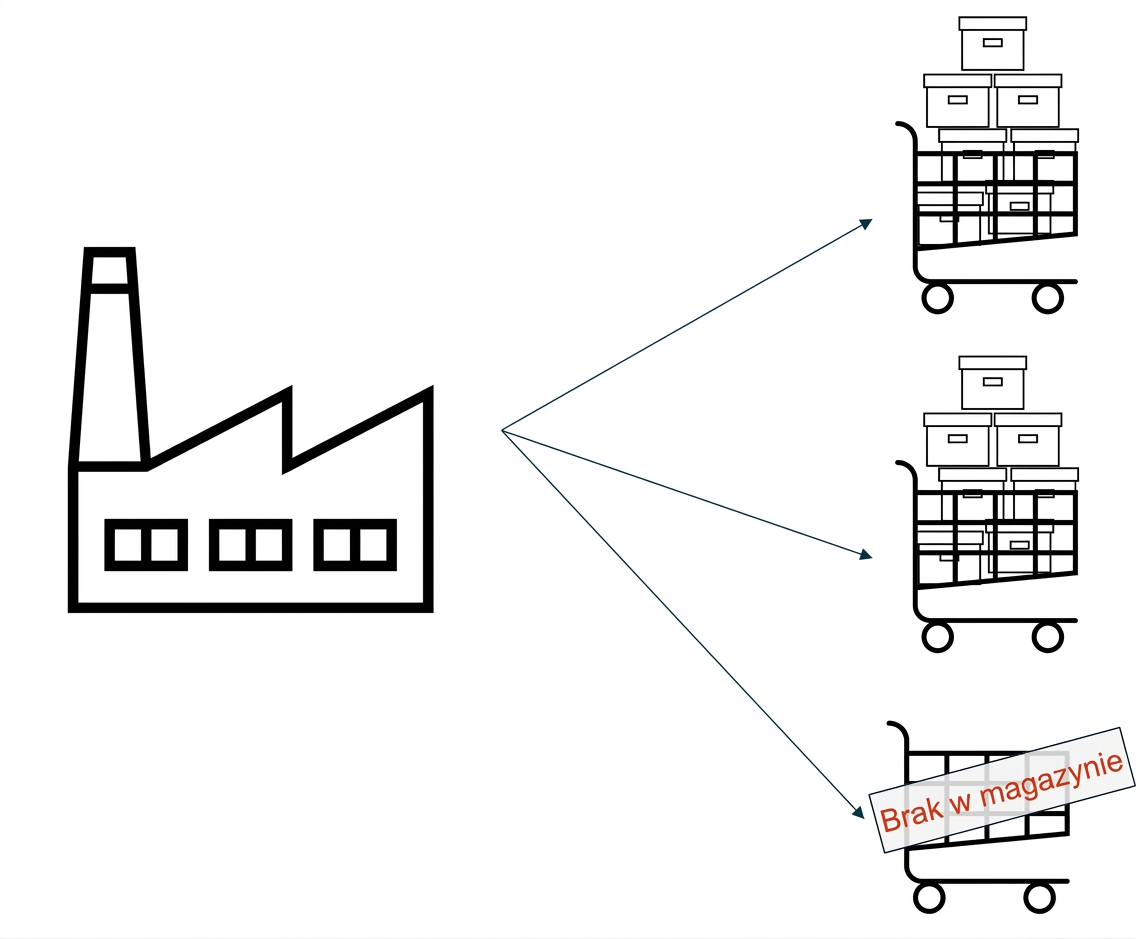

Fabryka z trzema zamówieniami, z których jedno jest puste — produkty są w trakcie realizacji.

Struktura drzewa dekompozycji

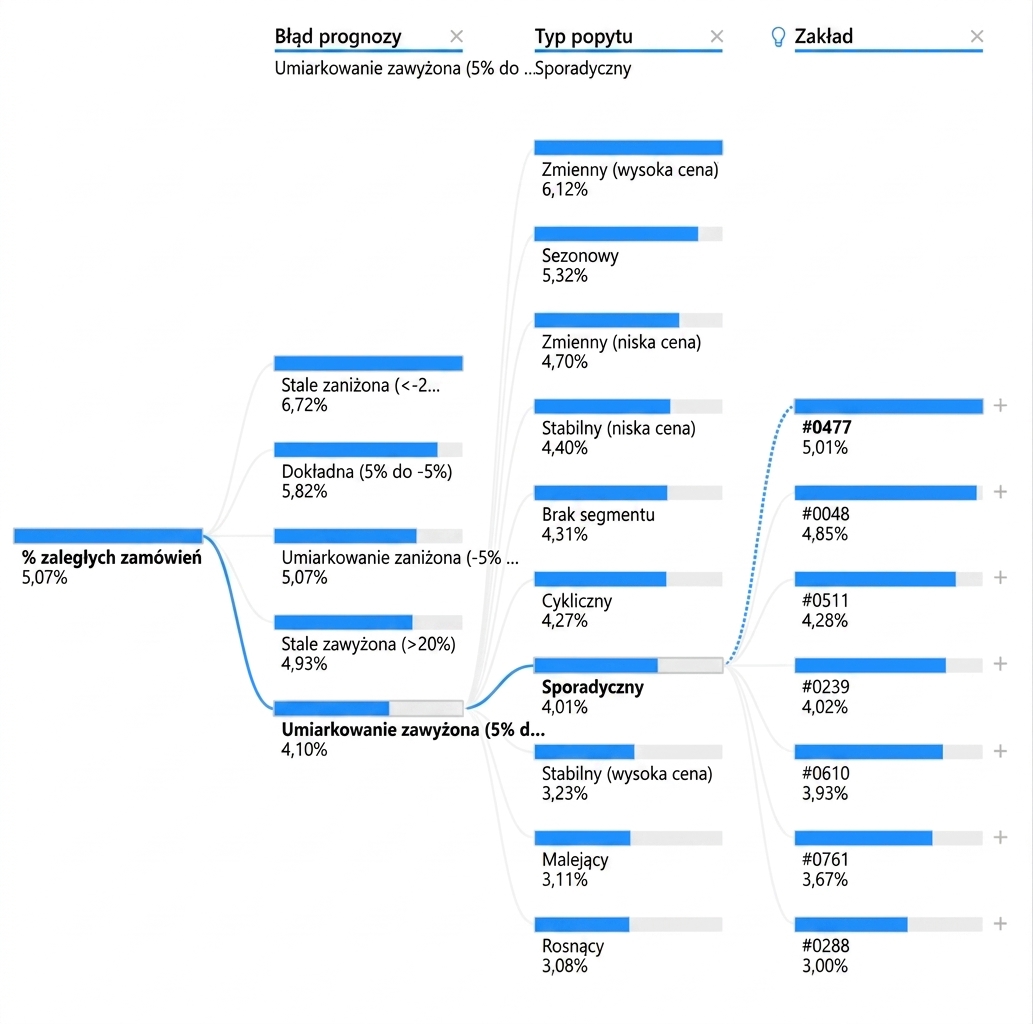

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami.

Struktura drzewa dekompozycji

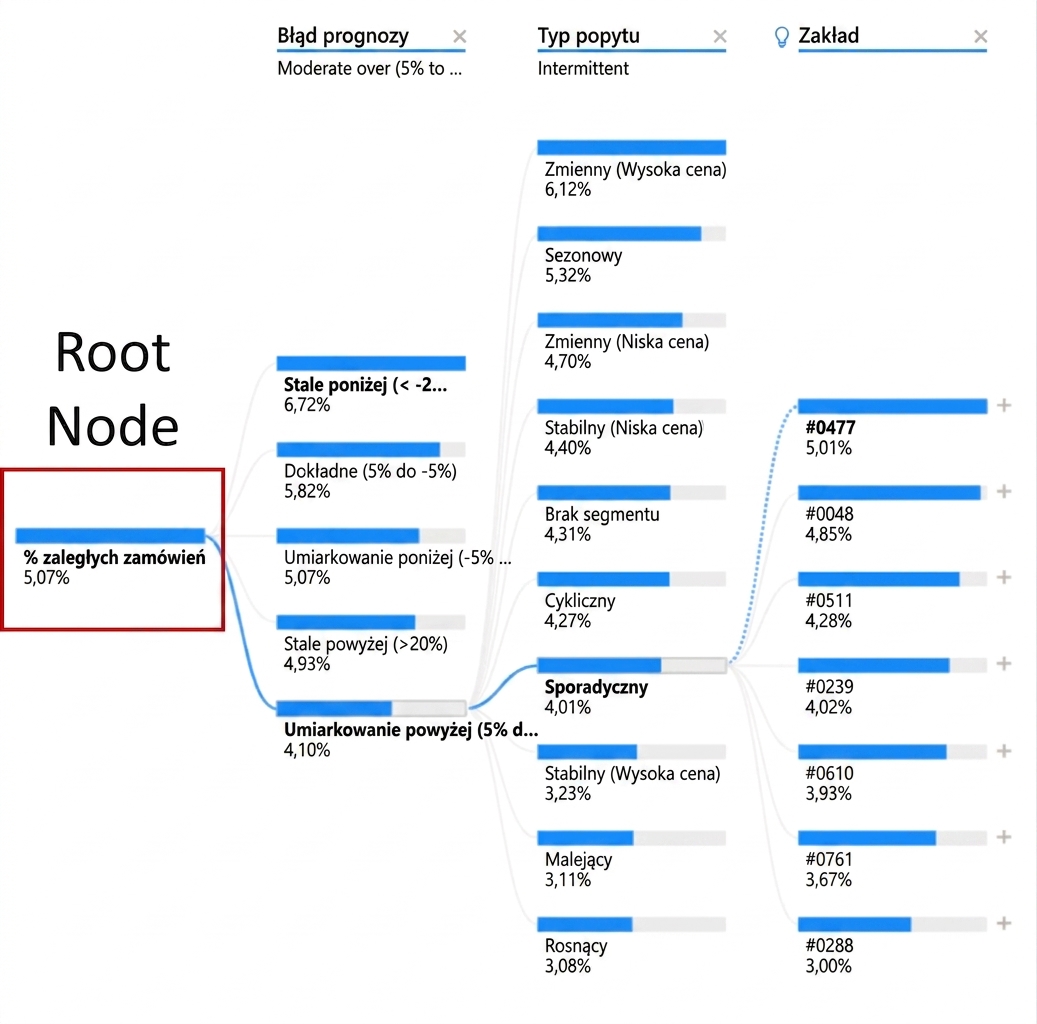

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Węzeł główny, skrajnie po lewej, jest wyróżniony.

Struktura drzewa dekompozycji

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Węzeł główny, skrajnie po lewej, jest wyróżniony.

Struktura drzewa dekompozycji

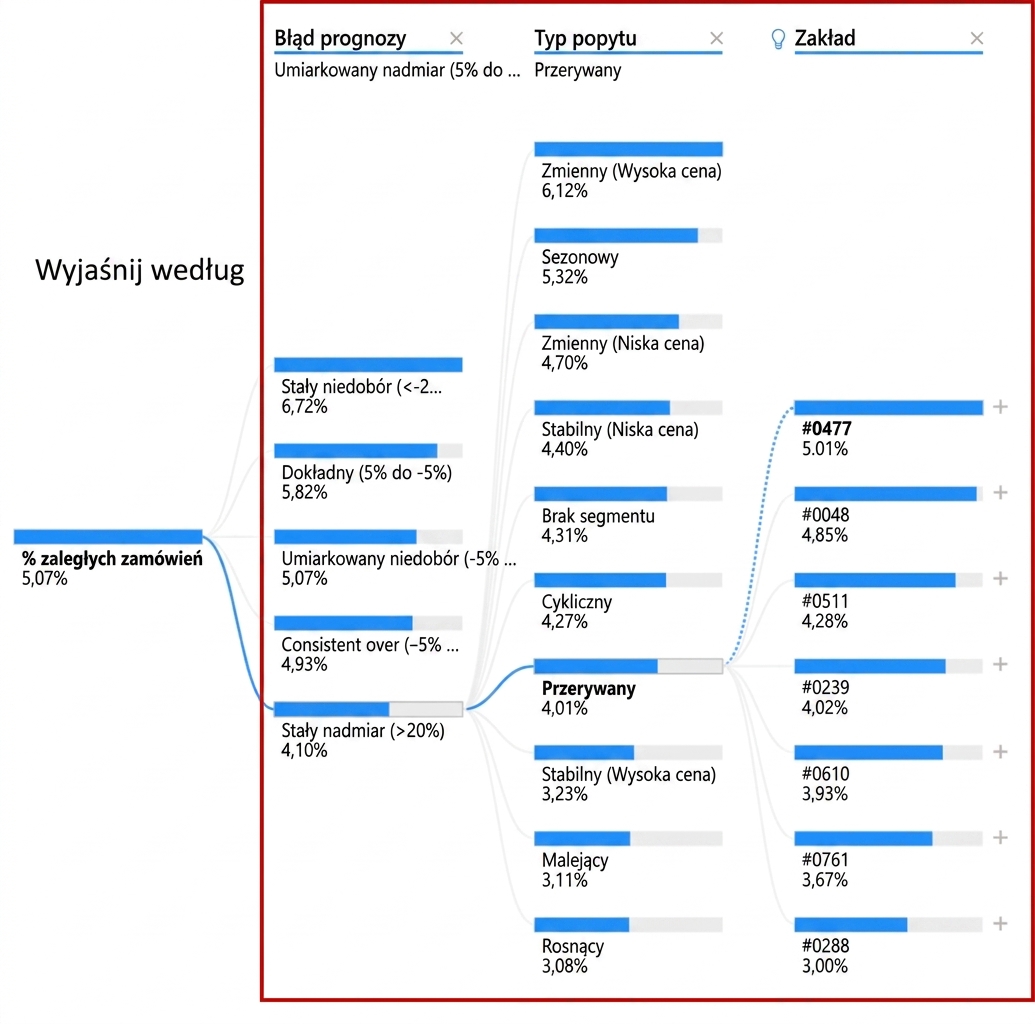

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Węzły podrzędne, czyli zmienne objaśniające, są wyróżnione.

Struktura drzewa dekompozycji

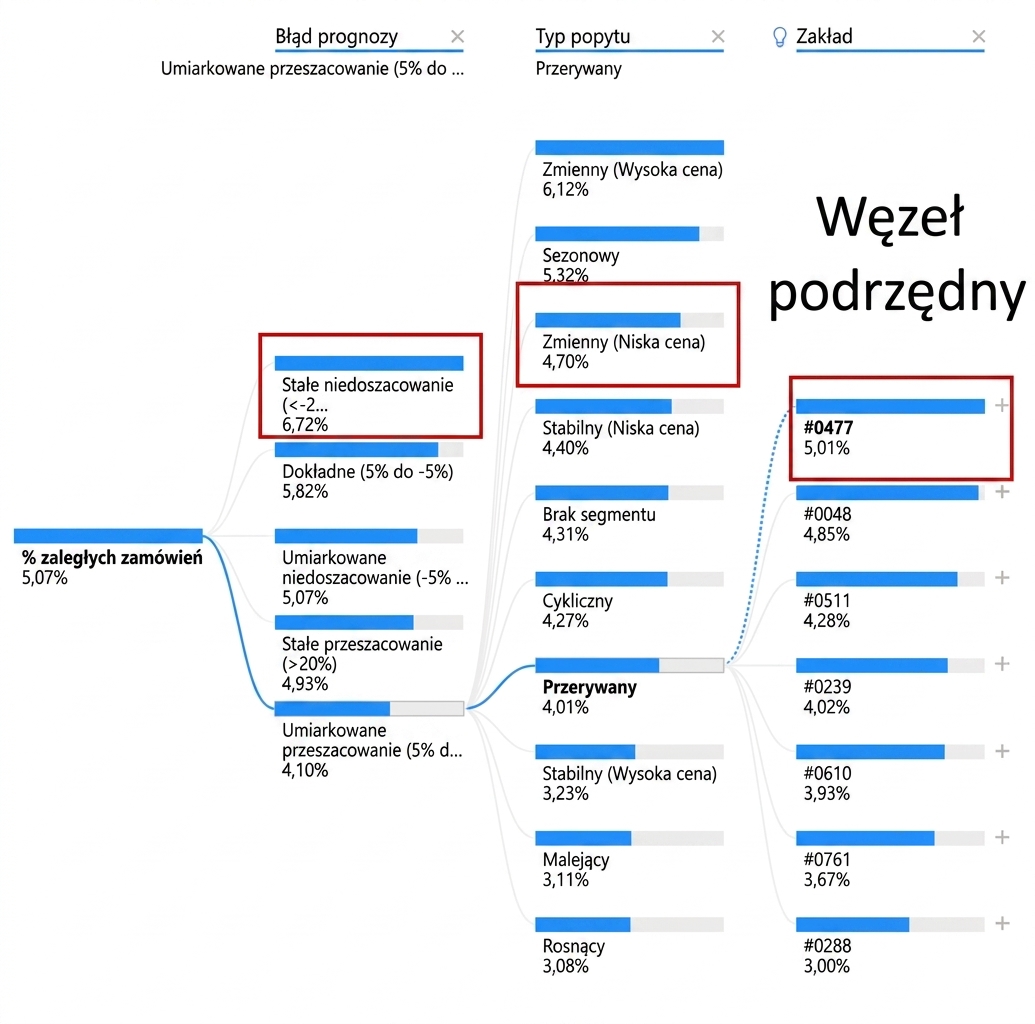

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Kilka węzłów podrzędnych jest wyróżnionych.

Struktura drzewa dekompozycji

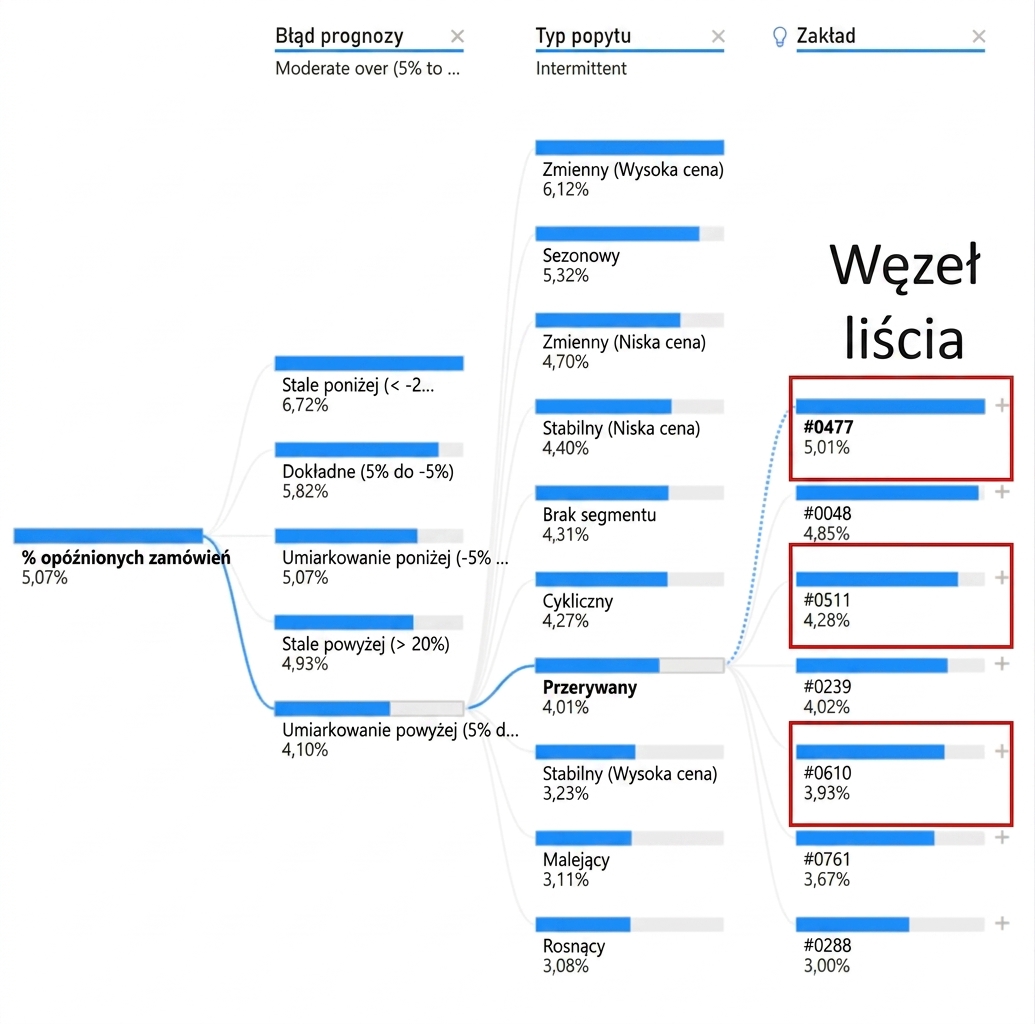

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Węzły skrajnie po prawej, czyli węzły liści, są wyróżnione.

Struktura drzewa dekompozycji

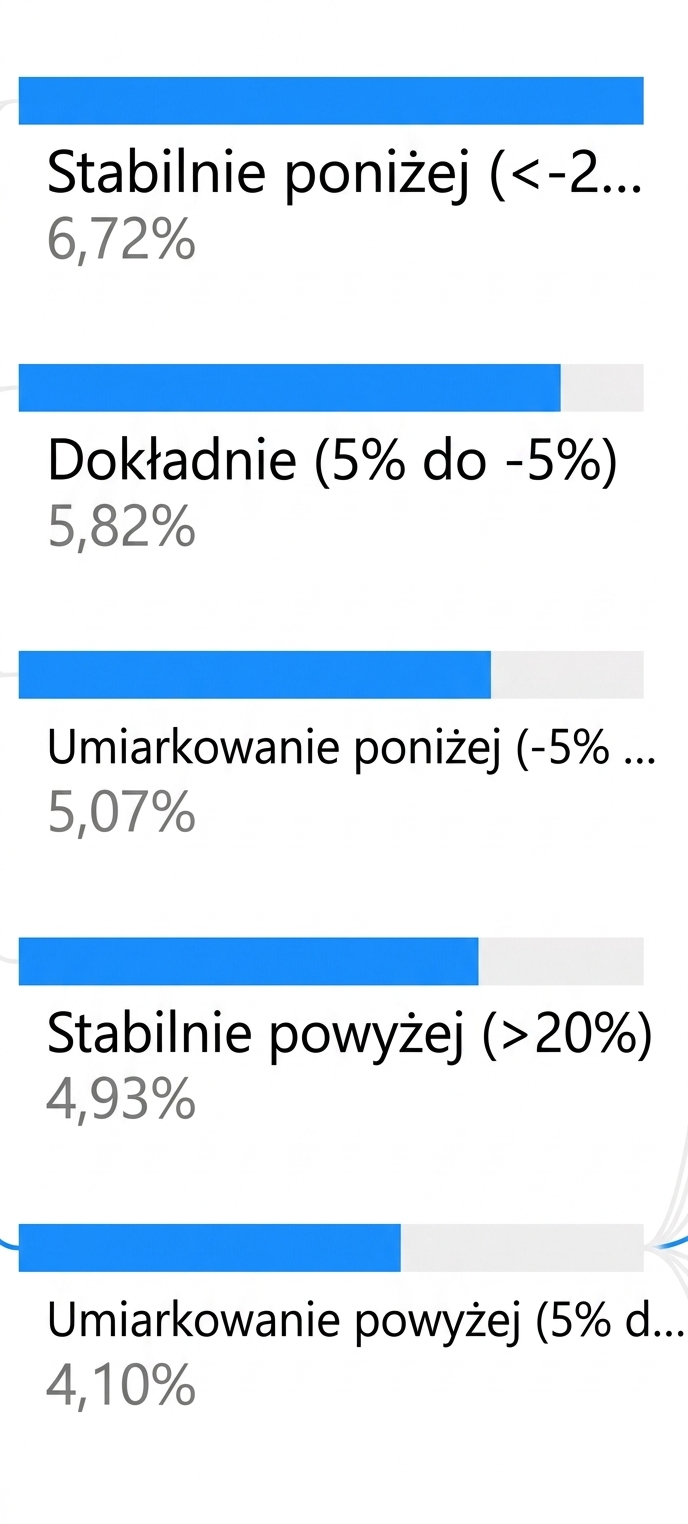

Wizualizacja drzewa dekompozycji w Power BI. Zbliżenie na poziom węzłów podrzędnych pokazuje niebieskie paski i stopień ich wypełnienia.

Struktura drzewa dekompozycji

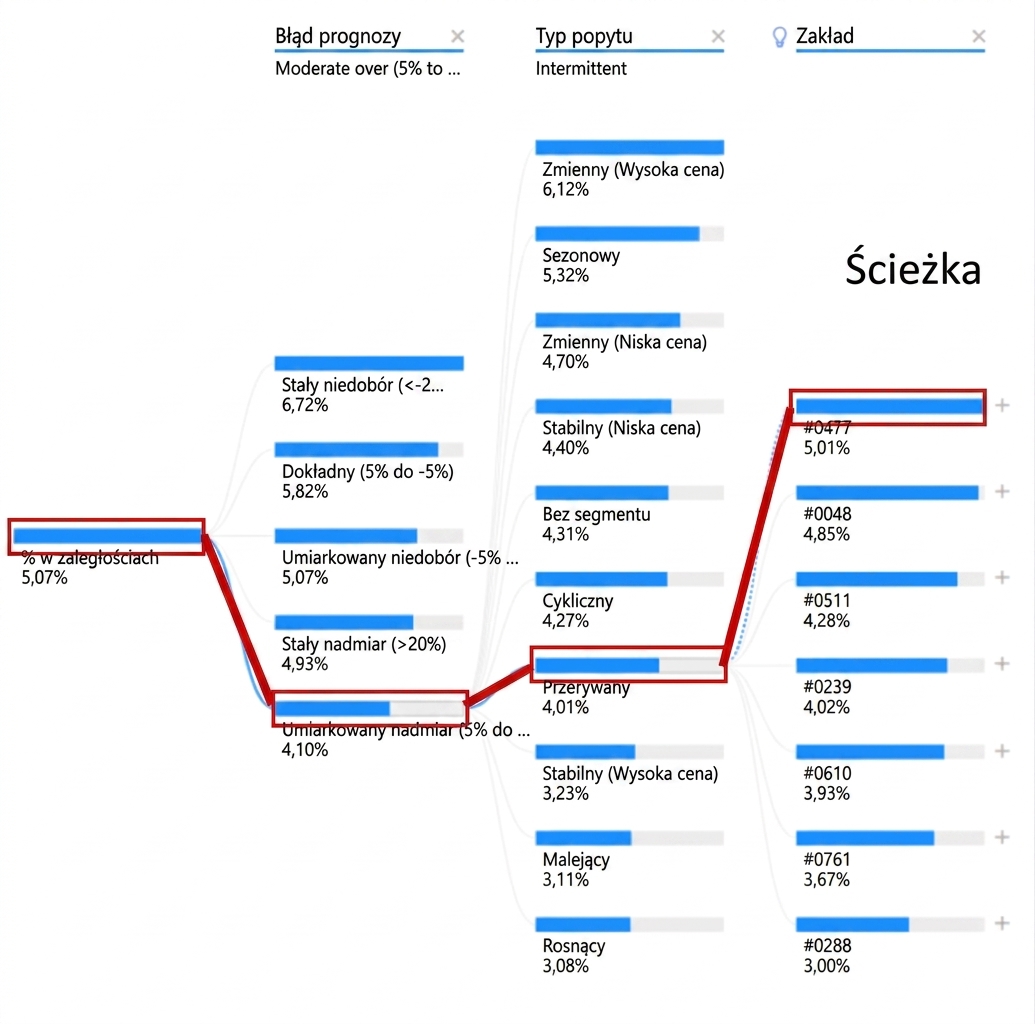

Wizualizacja drzewa dekompozycji w Power BI. Widoczny węzeł główny i wiele węzłów podrzędnych połączonych gałęziami. Jedna ścieżka jest wyróżniona.

Odczytywanie drzewa dekompozycji

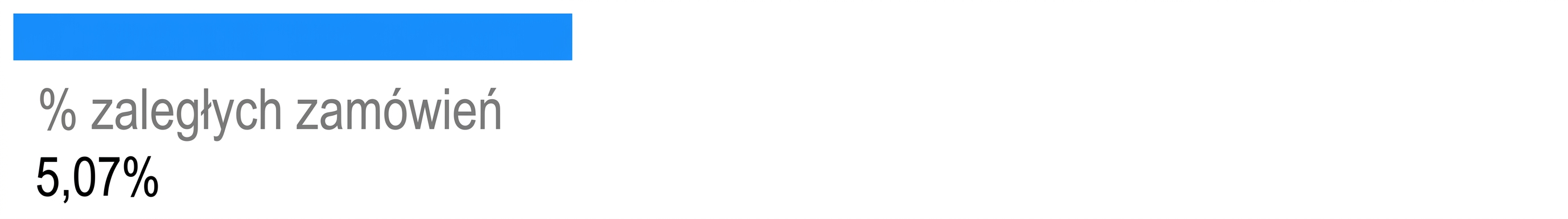

Węzeł główny z wyróżnionej wcześniej ścieżki, wskazujący 5,07% zamówień w trakcie realizacji.

Obraz kwadratów w większym kwadracie reprezentującym cały zbiór danych. Dwa mniejsze kwadraty są wypełnione niebieskim kolorem, reprezentując odsetek zamówień w trakcie realizacji.

Odczytywanie drzewa dekompozycji

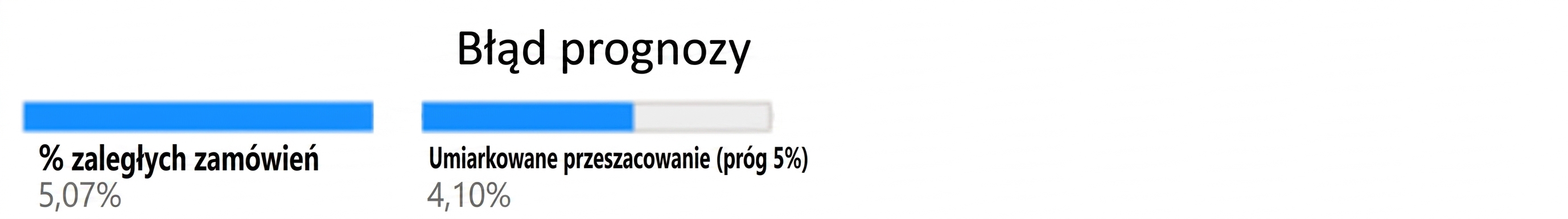

Węzeł podrzędny pierwszego poziomu, zmienna Forecast Bias, oraz powiązany odsetek zamówień w trakcie realizacji.

Podzbiór poprzedniego zbioru kwadratów reprezentujący część danych. Dwa mniejsze kwadraty są wypełnione niebieskim kolorem, reprezentując odsetek zamówień w trakcie realizacji dla tego podzbioru.

Odczytywanie drzewa dekompozycji

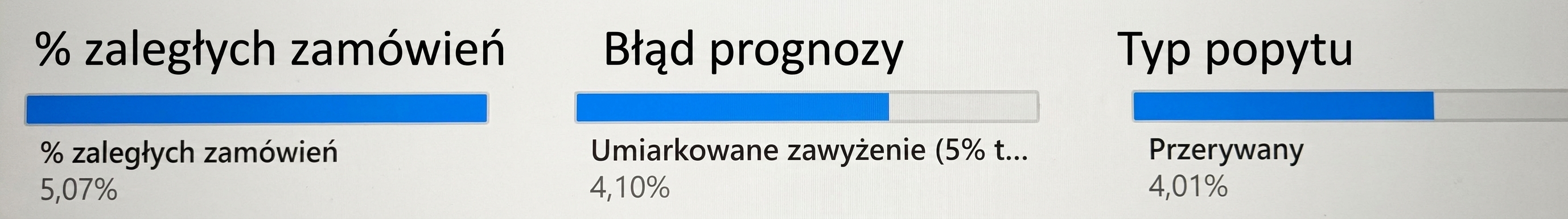

Węzeł podrzędny drugiego poziomu, zmienna Demand Type, oraz powiązany odsetek zamówień w trakcie realizacji.

Podzbiór poprzedniego podzbioru kwadratów reprezentujący mniejszą część danych. Dwa mniejsze kwadraty są wypełnione niebieskim kolorem, reprezentując odsetek zamówień w trakcie realizacji dla tego podzbioru.

Odczytywanie drzewa dekompozycji

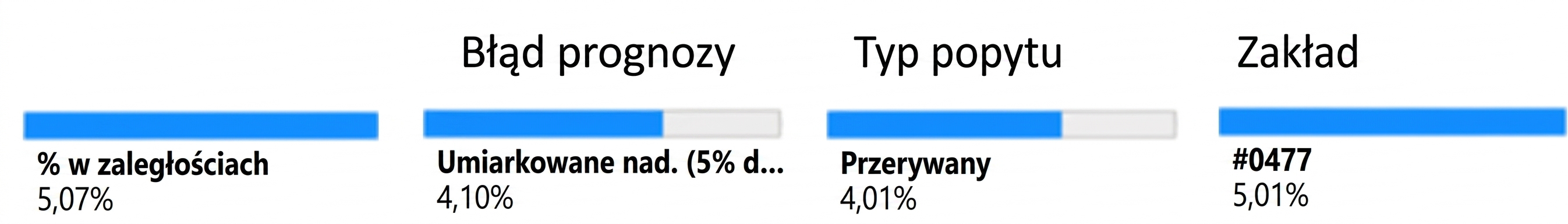

Węzeł podrzędny ostatniego poziomu, zmienna Plant, oraz powiązany odsetek zamówień w trakcie realizacji.

Podzbiór poprzednich dwóch podzbiorów kwadratów reprezentujący jeszcze mniejszą część danych. Trzy mniejsze kwadraty są wypełnione niebieskim kolorem, reprezentując odsetek zamówień w trakcie realizacji dla tego podzbioru.

Czas na ćwiczenia!

Analiza trendów w Power BI
