Omówienie sieci Azure

Architektura i usługi Microsoft Azure

Florin Angelescu

Azure Architect

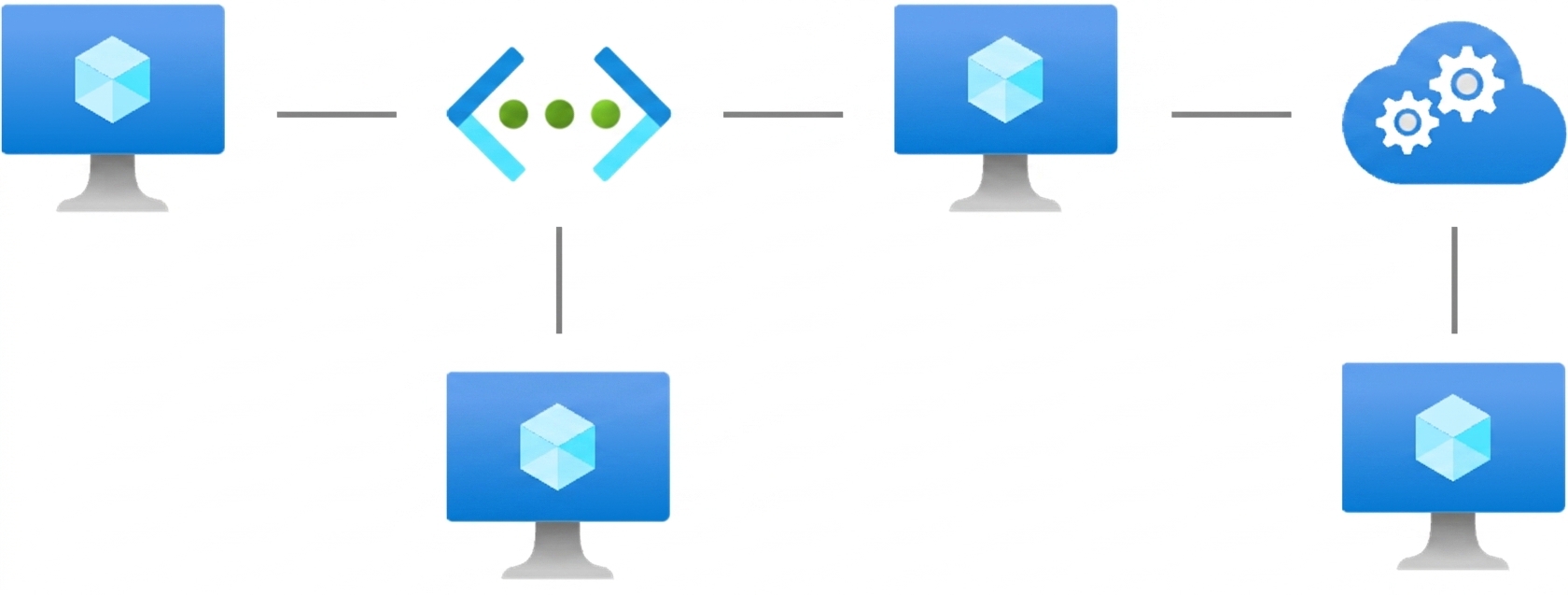

Czym jest sieć komputerowa?

Sieć

  • Łączenie komputerów i urządzeń
  • Udostępnianie danych i zasobów
  • Umożliwia komunikację i współpracę
  • Obejmuje sprzęt i protokoły komunikacyjne
Architektura i usługi Microsoft Azure

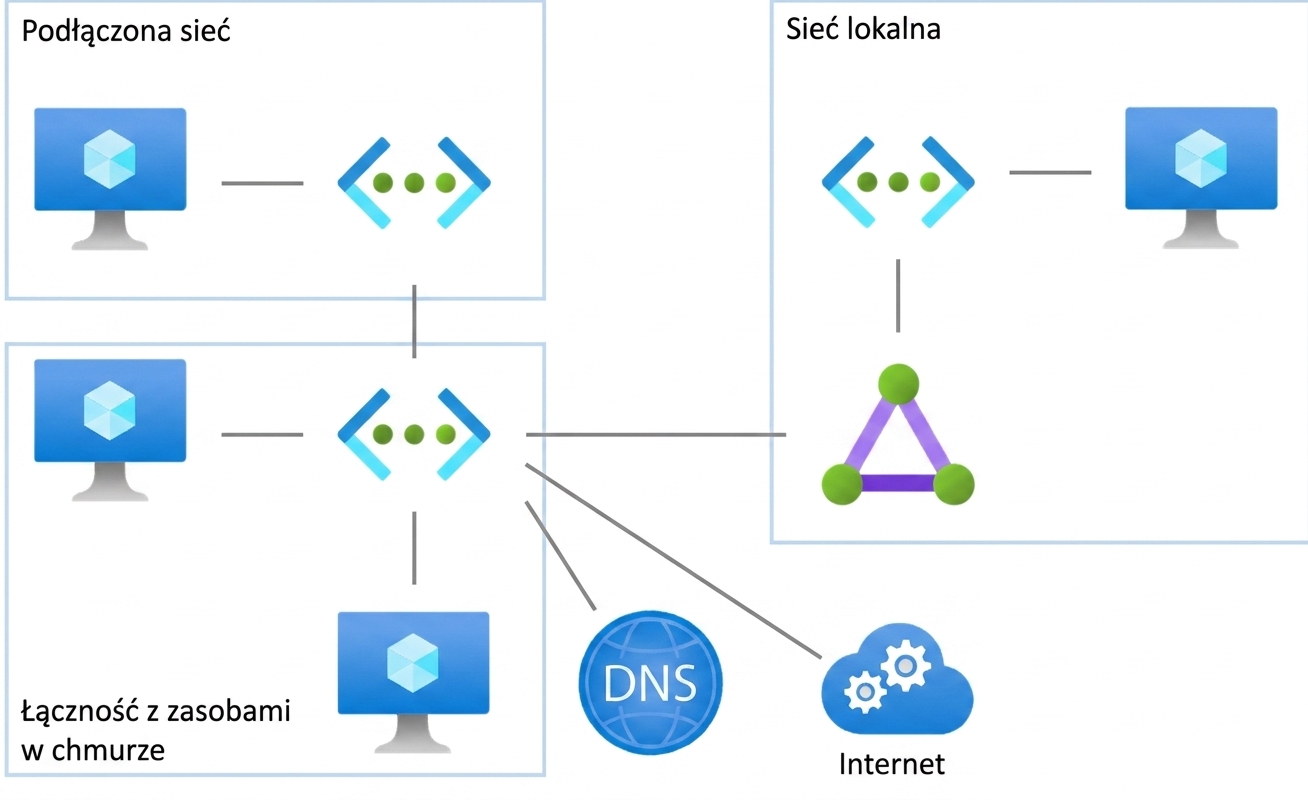

Omówienie usług sieciowych Azure

Usługi sieciowe Azure

Architektura i usługi Microsoft Azure

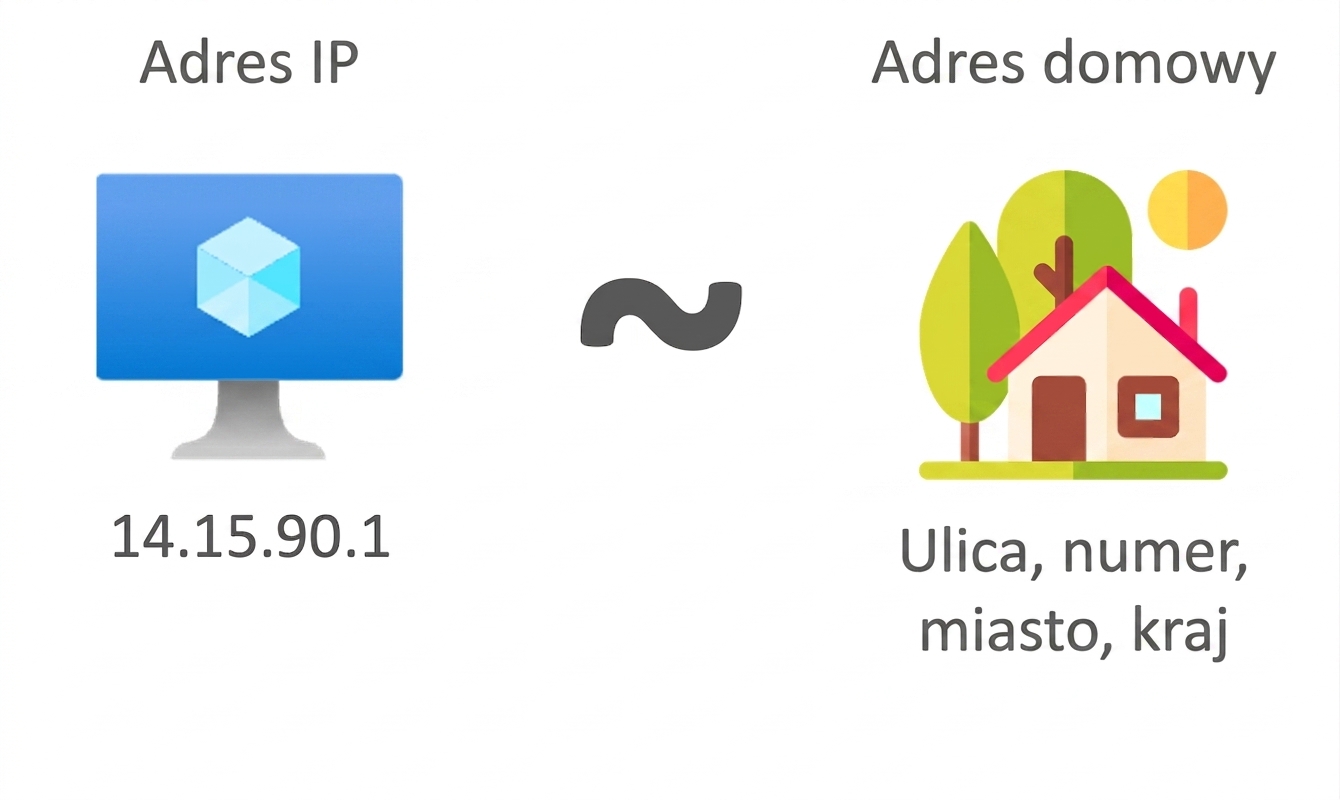

Czym jest adres IP?

Adres IP

  • Unikalny numer identyfikacyjny urządzenia
  • Pomaga skierować informacje do właściwego urządzenia
1 Więcej o adresach IP: https://tinyurl.com/datacamp-ipaddressing
Architektura i usługi Microsoft Azure

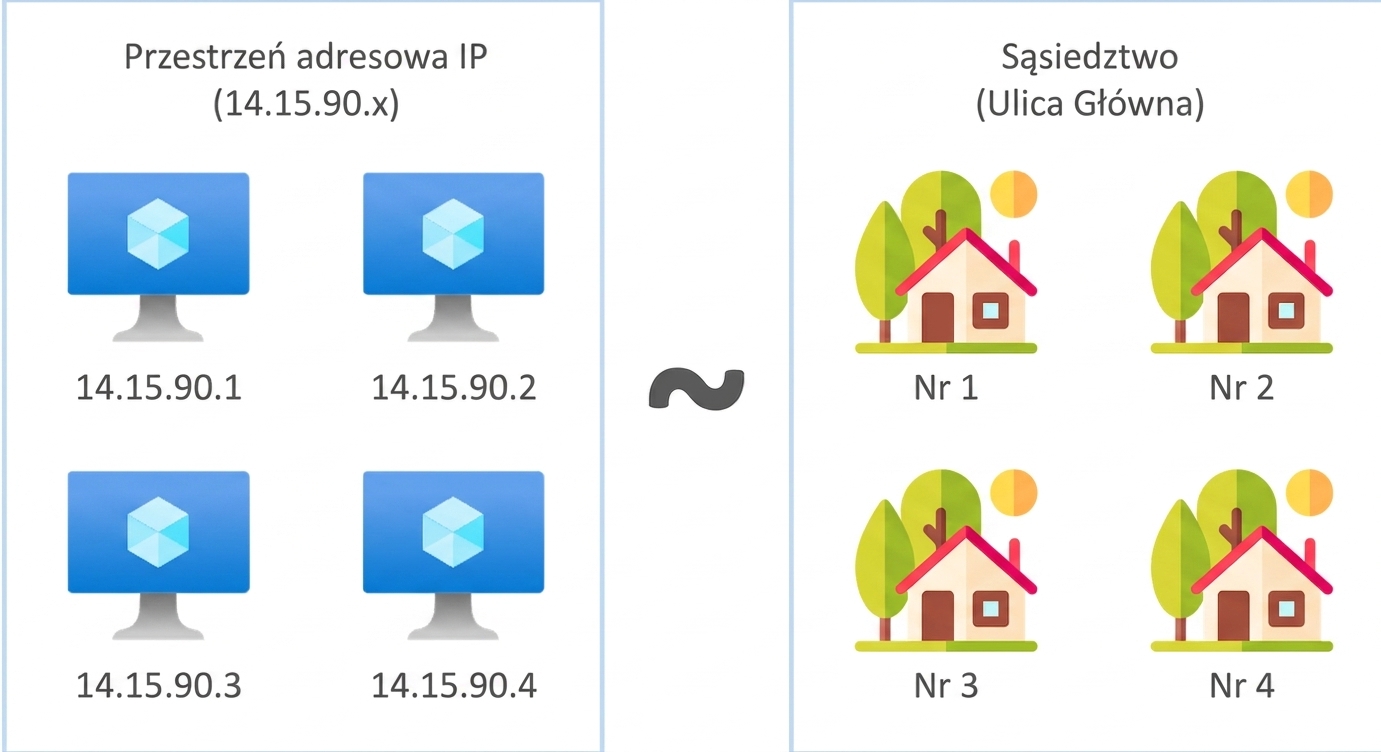

Czym jest przestrzeń adresów IP?

Przestrzeń adresów IP

  • Obszar, w którym znajdują się urządzenia
  • Urządzenia mają wspólną część adresu (14.15.90.x)
  • Każde ma unikalną część wyróżniającą je od innych
1 Więcej o adresach IP: https://tinyurl.com/datacamp-ipaddressing
Architektura i usługi Microsoft Azure

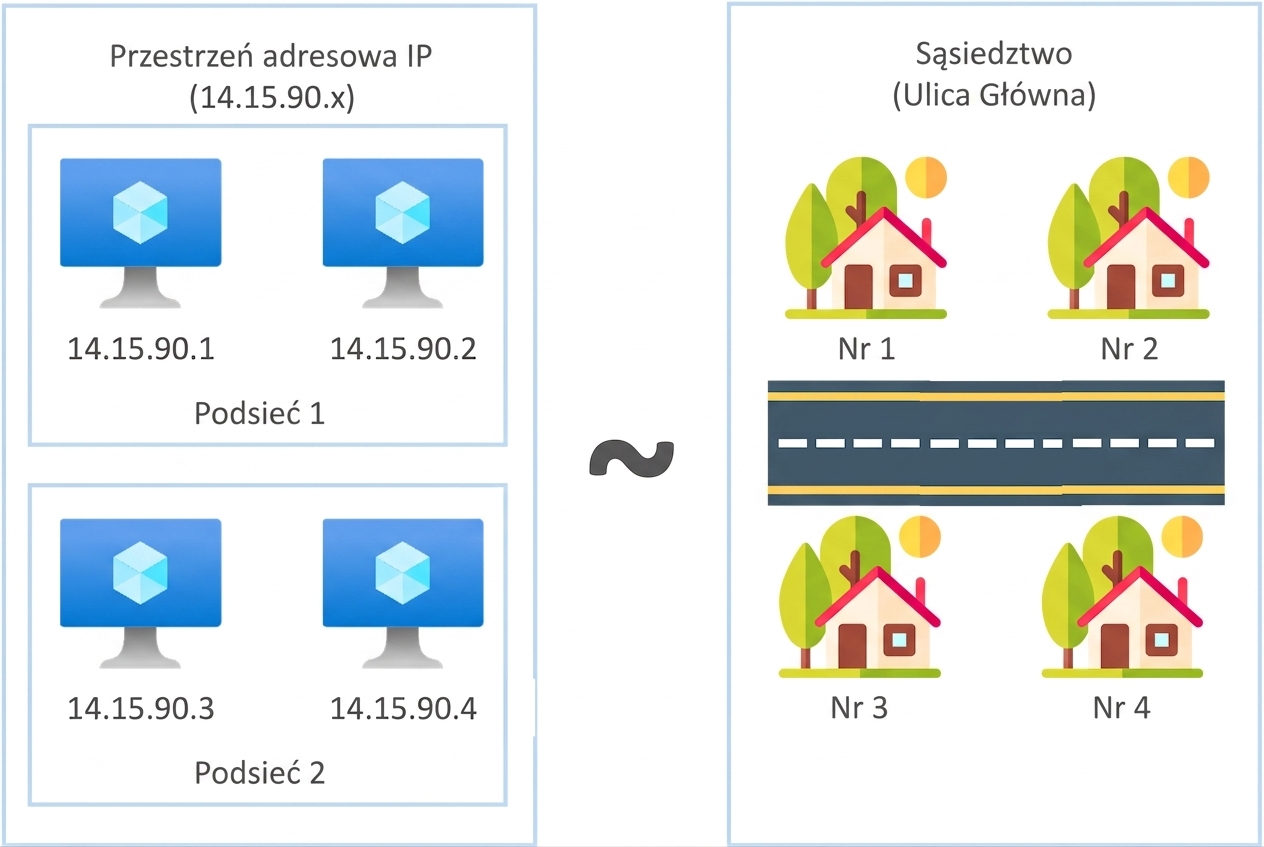

Podsieci

Podsieci

Architektura i usługi Microsoft Azure

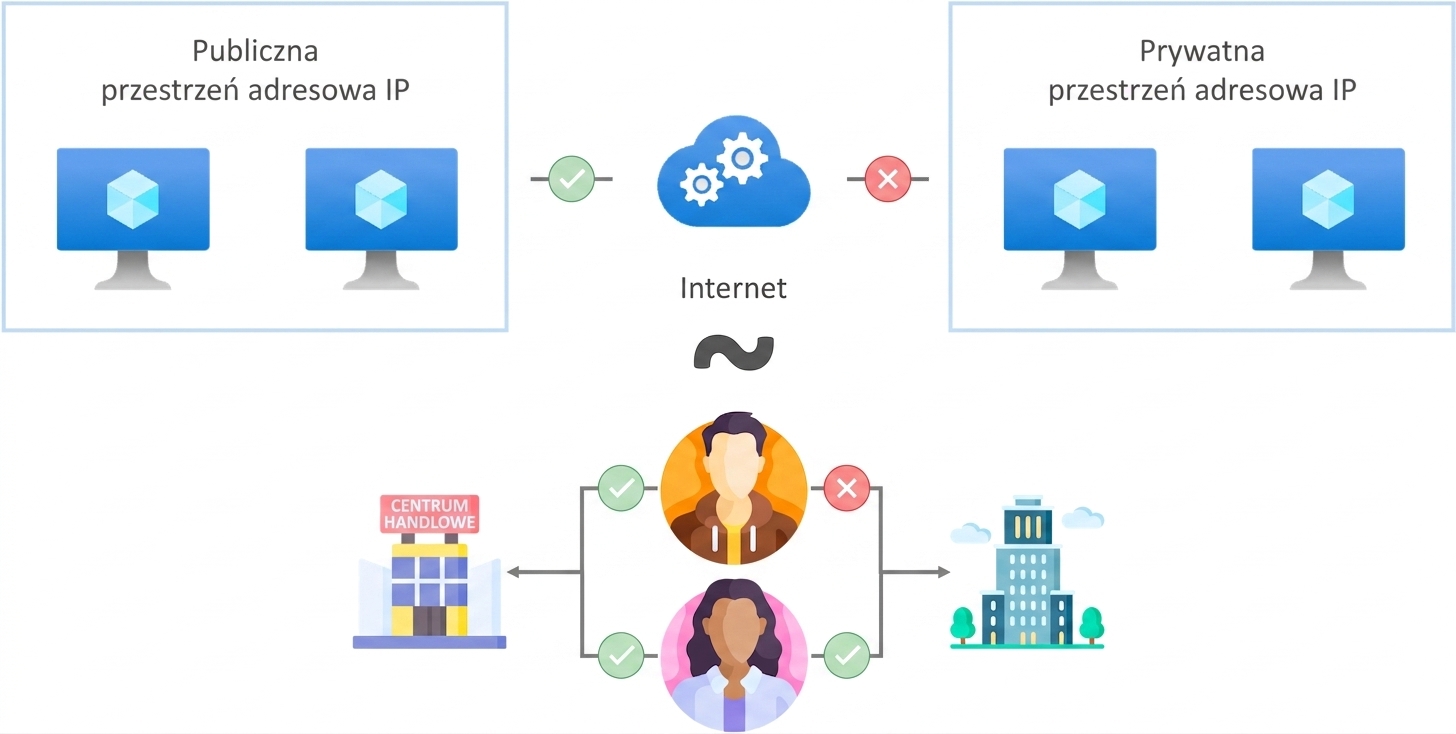

Publiczne a prywatne

Publiczne a prywatne

  • Adresy IP mogą być publiczne lub prywatne
  • Publiczne adresy IP są dostępne z Internetu
  • Prywatne adresy IP łączą urządzenia tylko w tej samej przestrzeni adresowej
Architektura i usługi Microsoft Azure

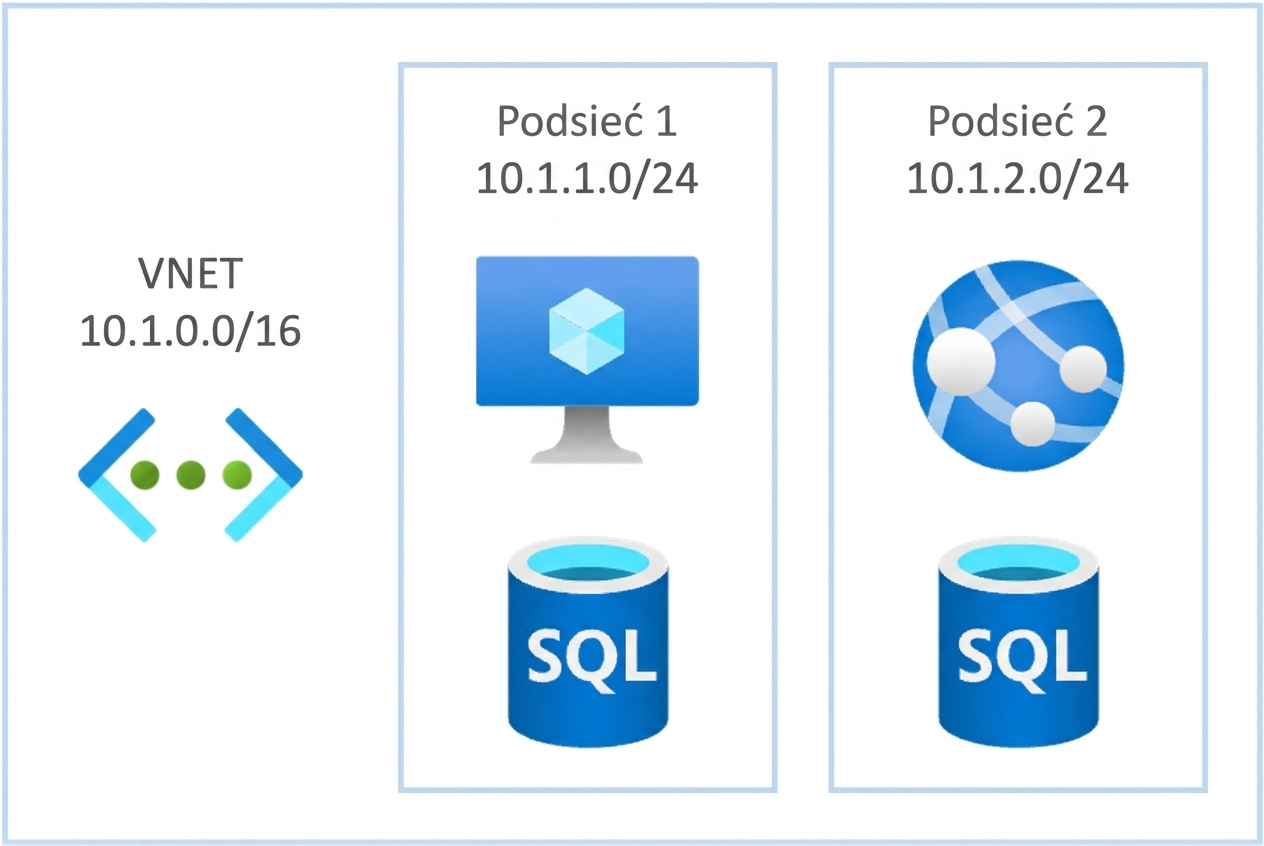

Łączność zasobów chmurowych

Łączność zasobów chmurowych

Wirtualna sieć Azure (VNET)

  • Umożliwia komunikację między zasobami chmurowymi
  • Połączenia koncepcyjne, nie fizyczne
  • Posiada prywatną przestrzeń IP podzieloną na podsieci
  • Zasoby są podłączone bezpośrednio do podsieci
Architektura i usługi Microsoft Azure

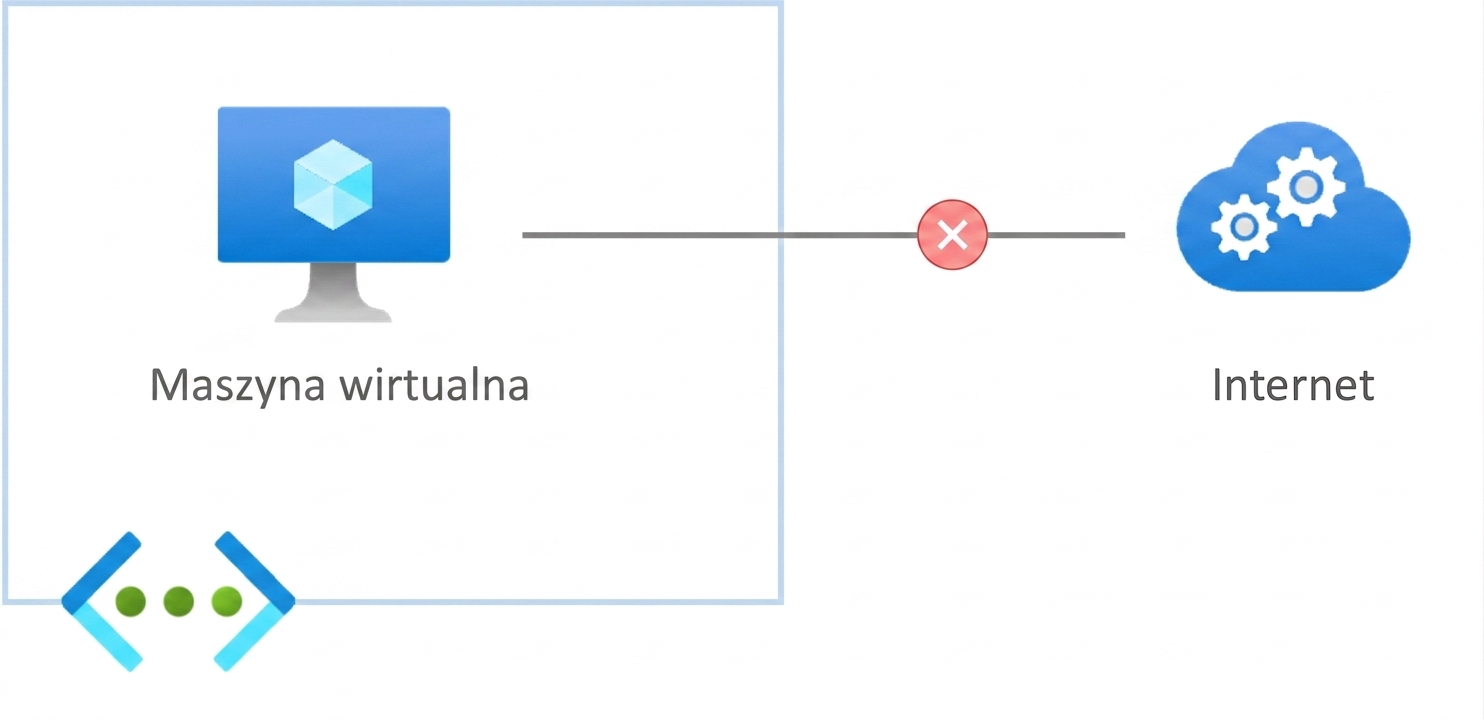

Prywatne punkty końcowe

Prywatne punkty końcowe

  • Sieci VNET używają prywatnych adresów IP (punktów końcowych)
  • Zasoby w sieci VNET mogą komunikować się ze sobą
  • Zasoby w sieci VNET nie są dostępne z Internetu
Architektura i usługi Microsoft Azure

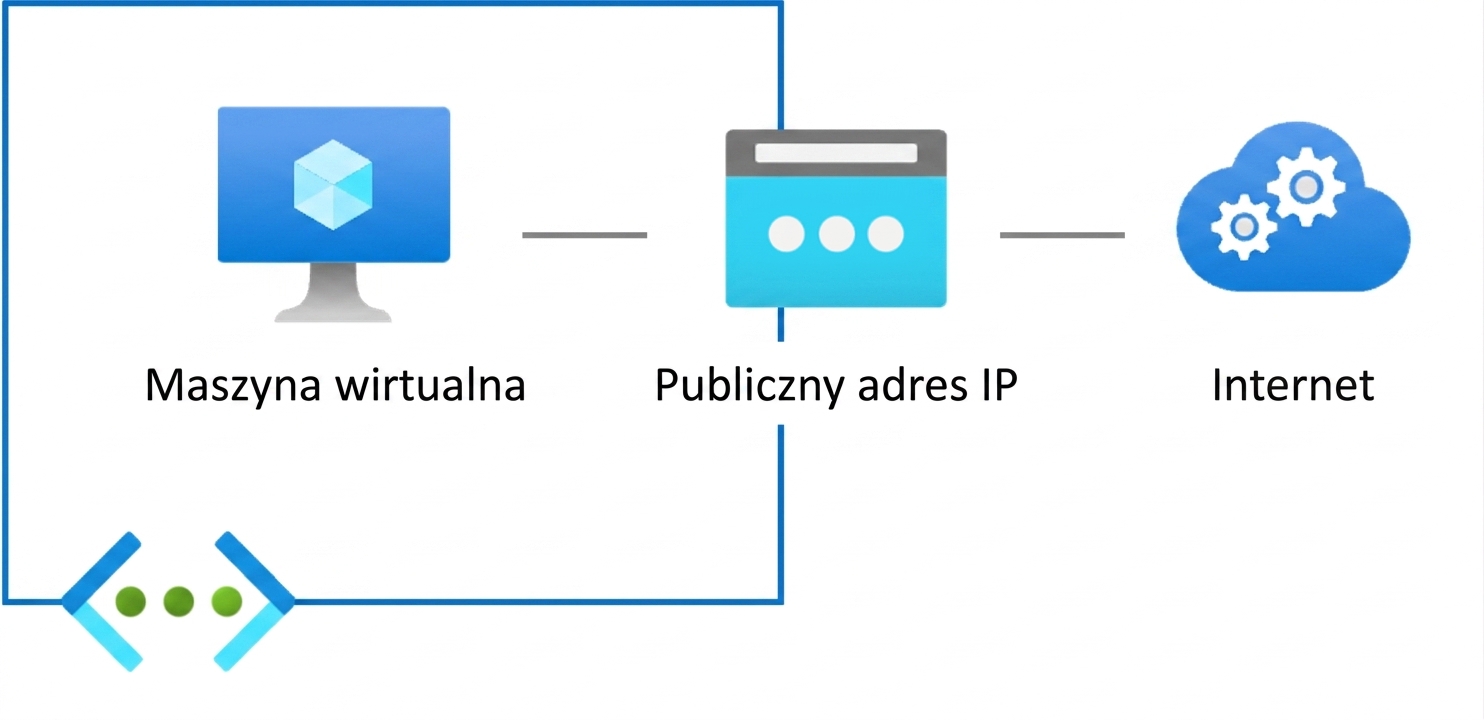

Publiczne punkty końcowe – publiczny adres IP

Publiczne punkty końcowe

  • Aby mieć dostęp do Internetu, zasoby muszą mieć publiczny punkt końcowy
  • Jednym z rozwiązań jest przypisanie zasobom publicznego adresu IP
Architektura i usługi Microsoft Azure

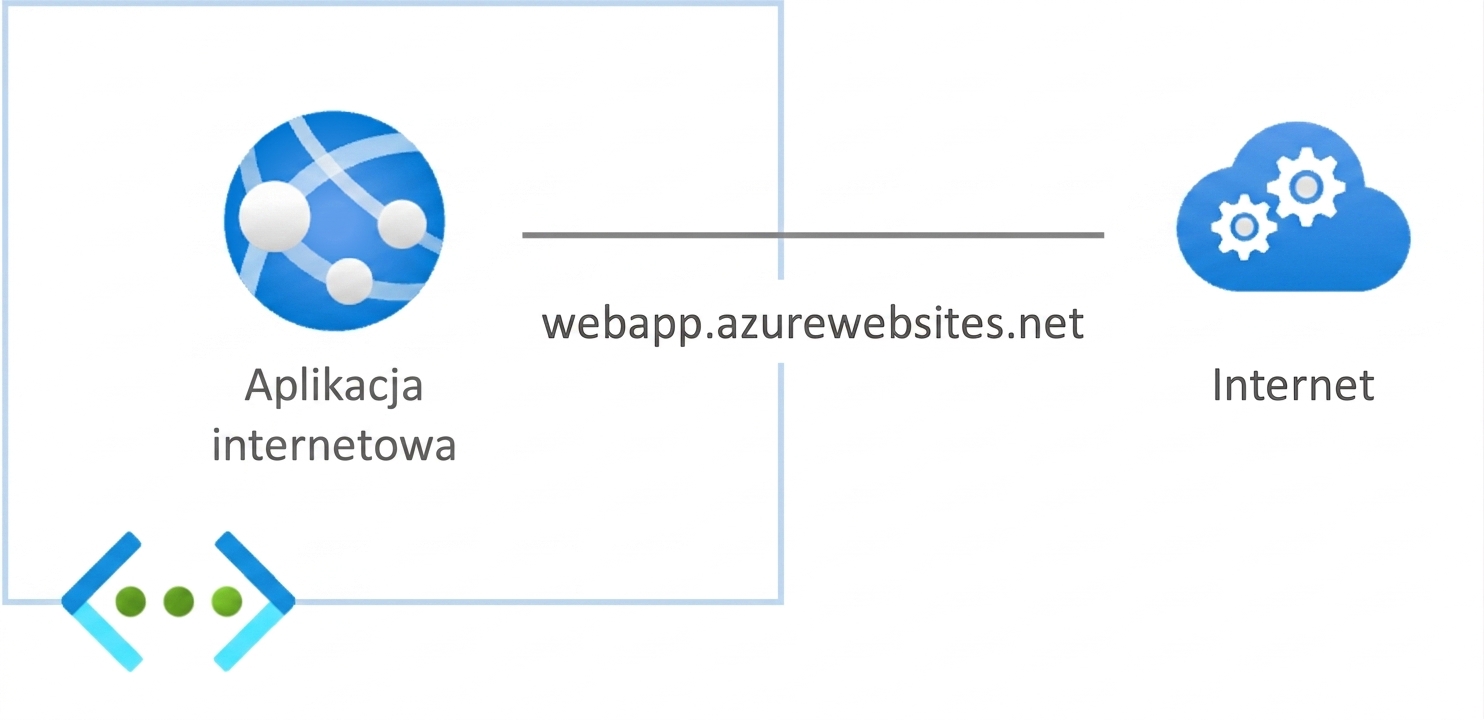

Publiczne punkty końcowe – adres URL dostarczany przez Azure

Publiczne punkty końcowe

  • Niektóre typy zasobów nie wymagają publicznego adresu IP
  • Mają adres URL udostępniany przez Azure umożliwiający połączenie z Internetem
Architektura i usługi Microsoft Azure

Podsumowanie sieci VNET

Podsumowanie sieci VNET

  • Posiada prywatną przestrzeń IP
  • Przestrzeń można podzielić na podsieci
  • Zasoby łączą się z podsieciami
  • Zasoby wymieniają dane przez prywatne punkty końcowe
  • Zasoby korzystają z publicznych punktów końcowych, aby uzyskać dostęp do Internetu
Architektura i usługi Microsoft Azure

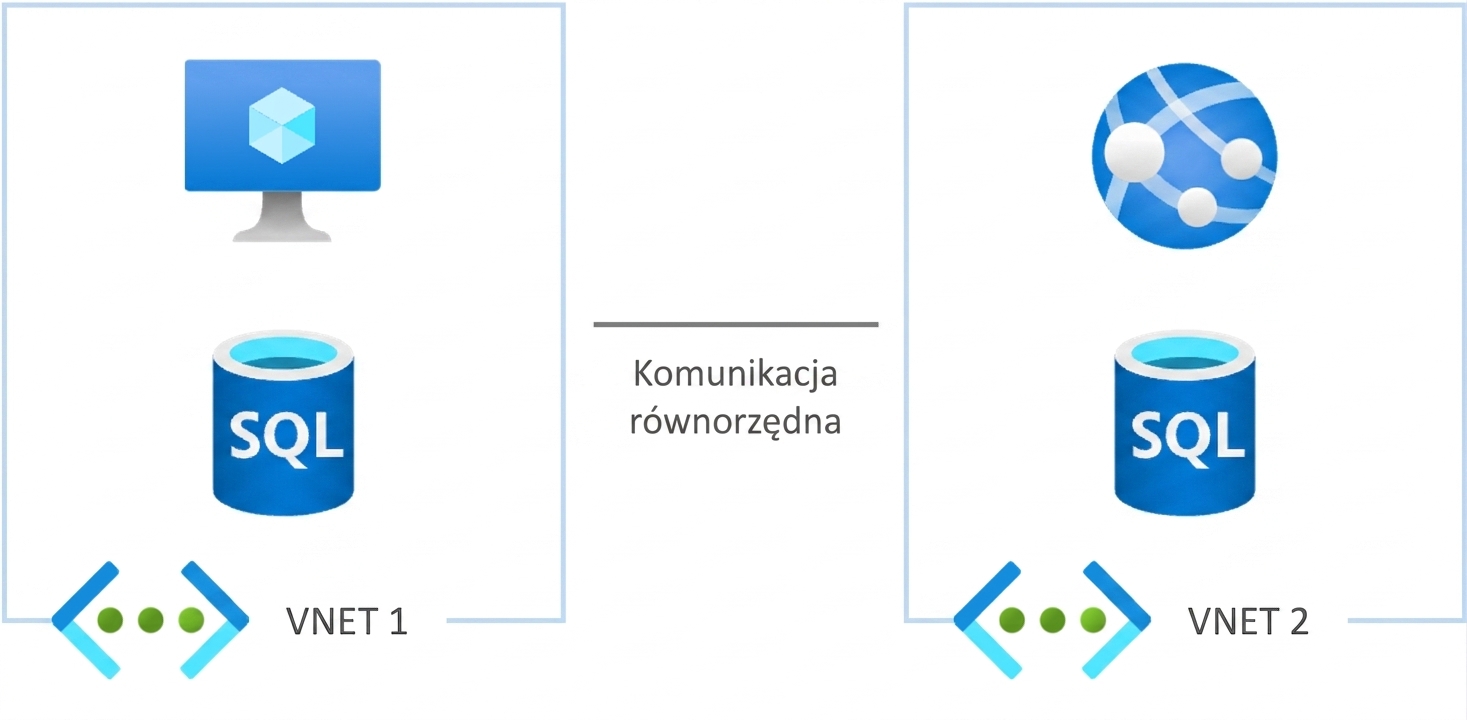

Łączenie sieci wirtualnych

Łączenie sieci wirtualnych

  • Komunikacja równorzędna sieci umożliwia komunikację między sieciami VNET
  • Pomija publiczny Internet
  • Korzysta z sieci firmy Microsoft
  • Ruch jest prywatny
Architektura i usługi Microsoft Azure

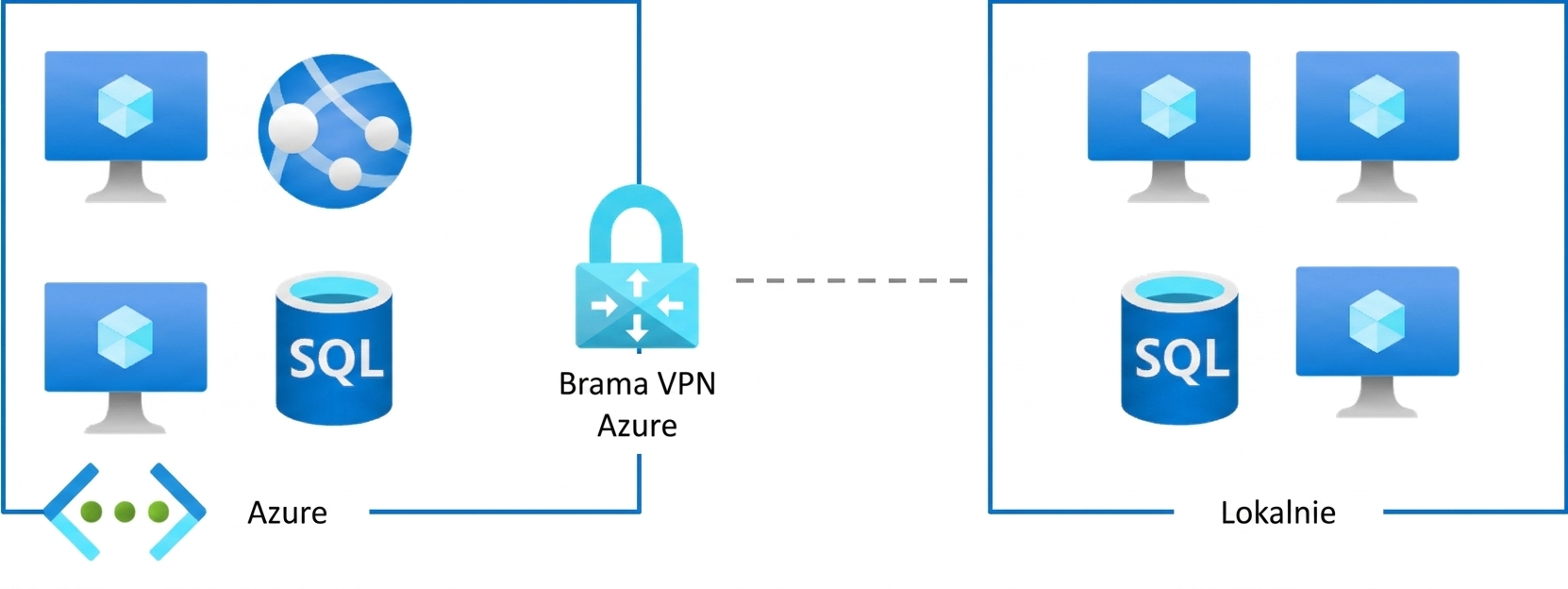

Łączność lokalna

Łączność lokalna

  • Łączność między środowiskiem lokalnym a chmurą
  • Realizowana za pomocą usługi Azure VPN Gateway
  • Umożliwia dostęp do sieci i zasobów Azure
  • Dane są szyfrowane i bezpieczne
Architektura i usługi Microsoft Azure

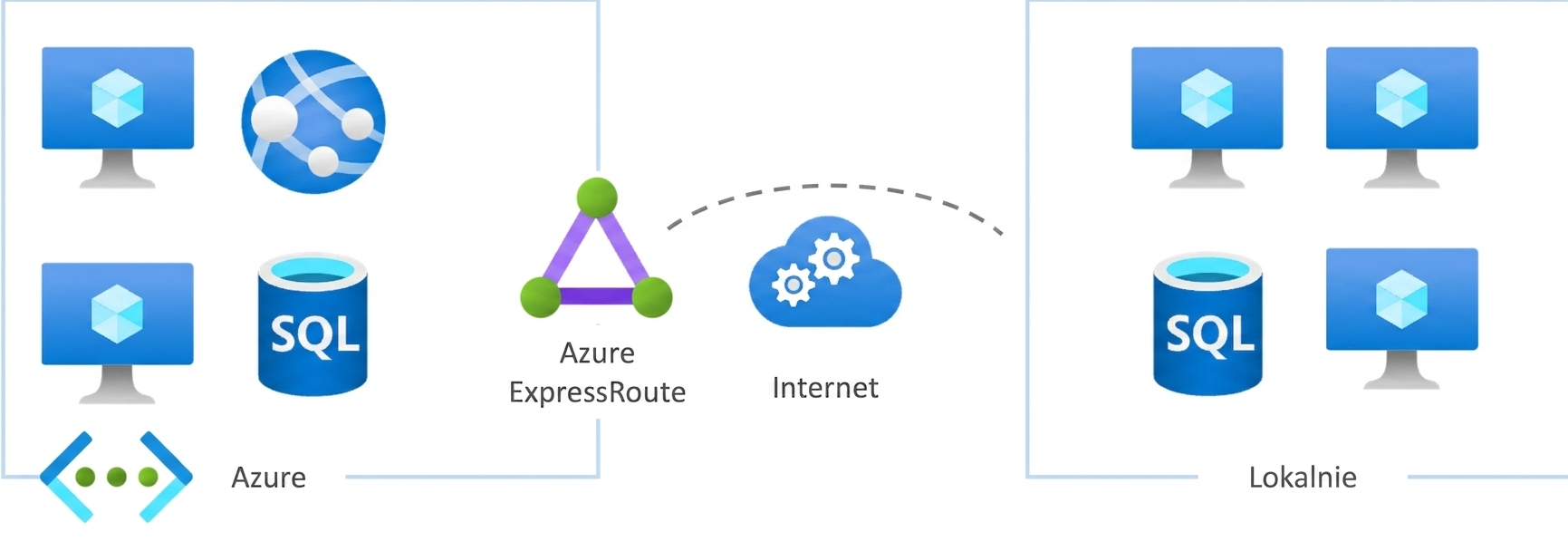

Azure ExpressRoute

Azure ExpressRoute

  • Rozszerza sieć lokalną do chmury Azure
  • Dedykowane połączenie prywatne
  • Pomija publiczny Internet
  • Zapewnia wyższą niezawodność, szybkość i bezpieczeństwo
Architektura i usługi Microsoft Azure

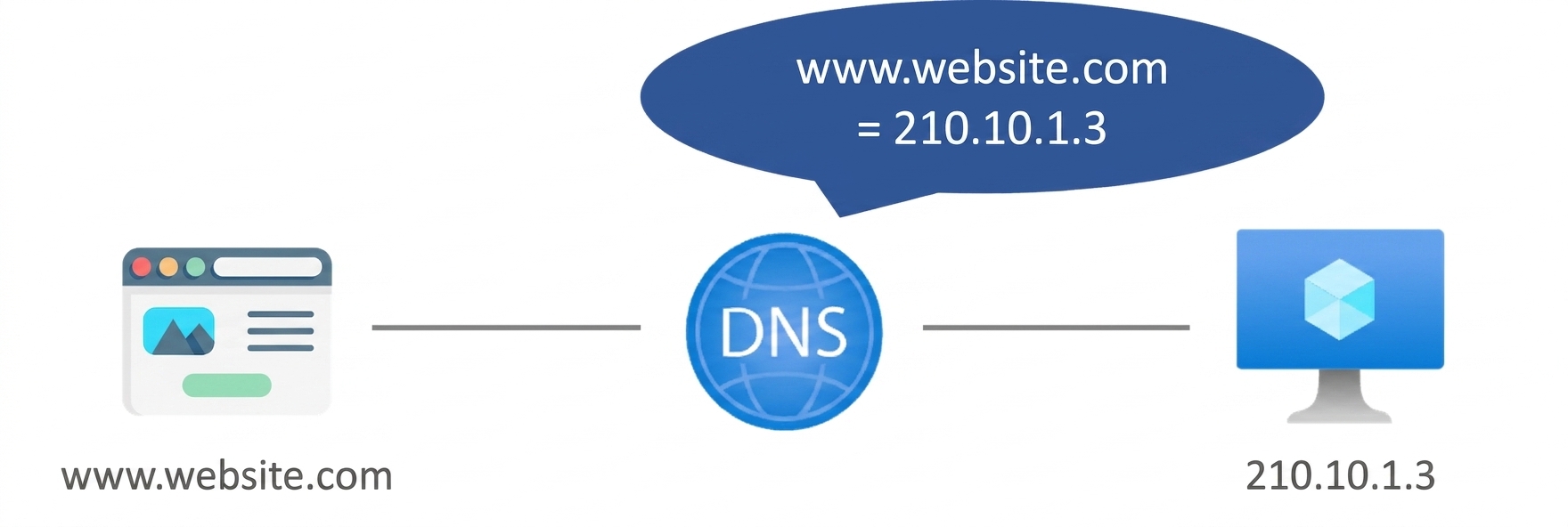

Azure DNS

Azure DNS

  • System DNS tłumaczy nazwy witryn na adresy zrozumiałe dla komputerów
  • Azure oferuje własną usługę DNS opartą na infrastrukturze chmurowej
  • Umożliwia zarządzanie rekordami DNS
  • Zapewnia skalowalność, bezpieczeństwo i integrację z zasobami Azure
Architektura i usługi Microsoft Azure

Czas na ćwiczenia!
