Model encji i związków

Wprowadzenie do modelowania danych w Snowflake

Nuno Rocha

Director of Engineering

Wprowadzenie do modelowania ER

Model encji i związków (ER): Strukturyzuje znormalizowane dane przy użyciu encji, atrybutów i związków

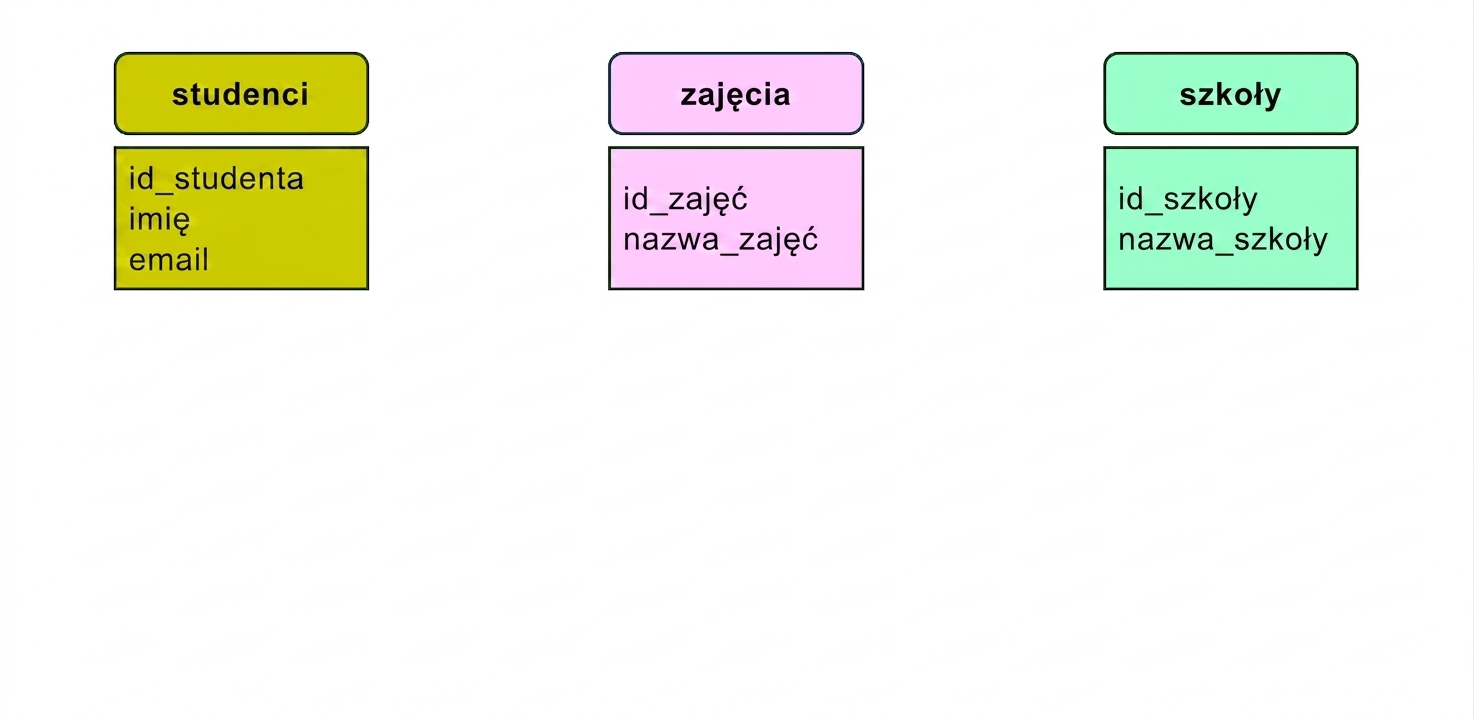

Encje modelu uczelni

Przykład modelu encji i związków

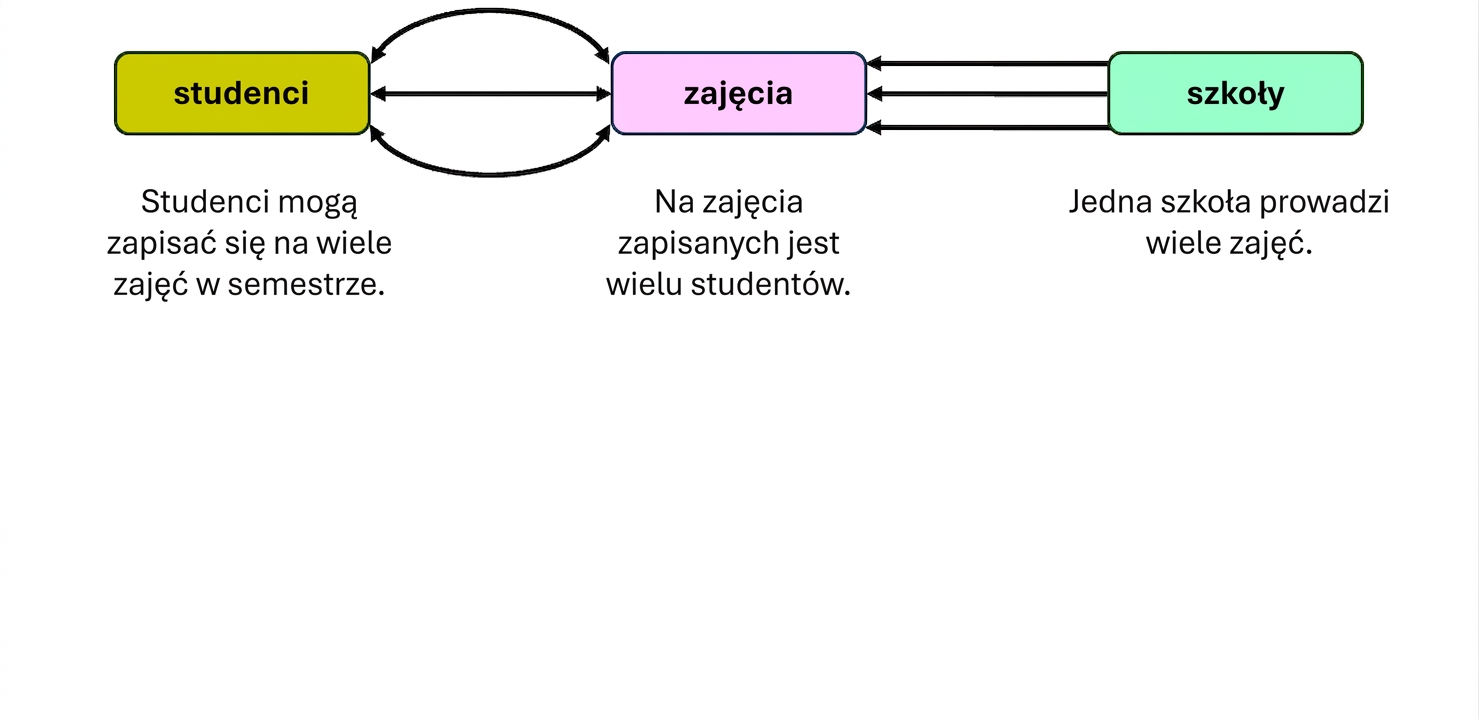

Interakcje między encjami modelu uczelni

Dlaczego warto wybrać model ER

Przejrzystość
- Upraszcza powiązania biznesowe, odzwierciedlając rzeczywiste interakcje
Organizacja
- Dzieli dane na powiązane encje, ułatwiając zarządzanie informacjami
Elastyczność
- Możliwość rozbudowy i zmiany w czasie

Budowanie modelu ER

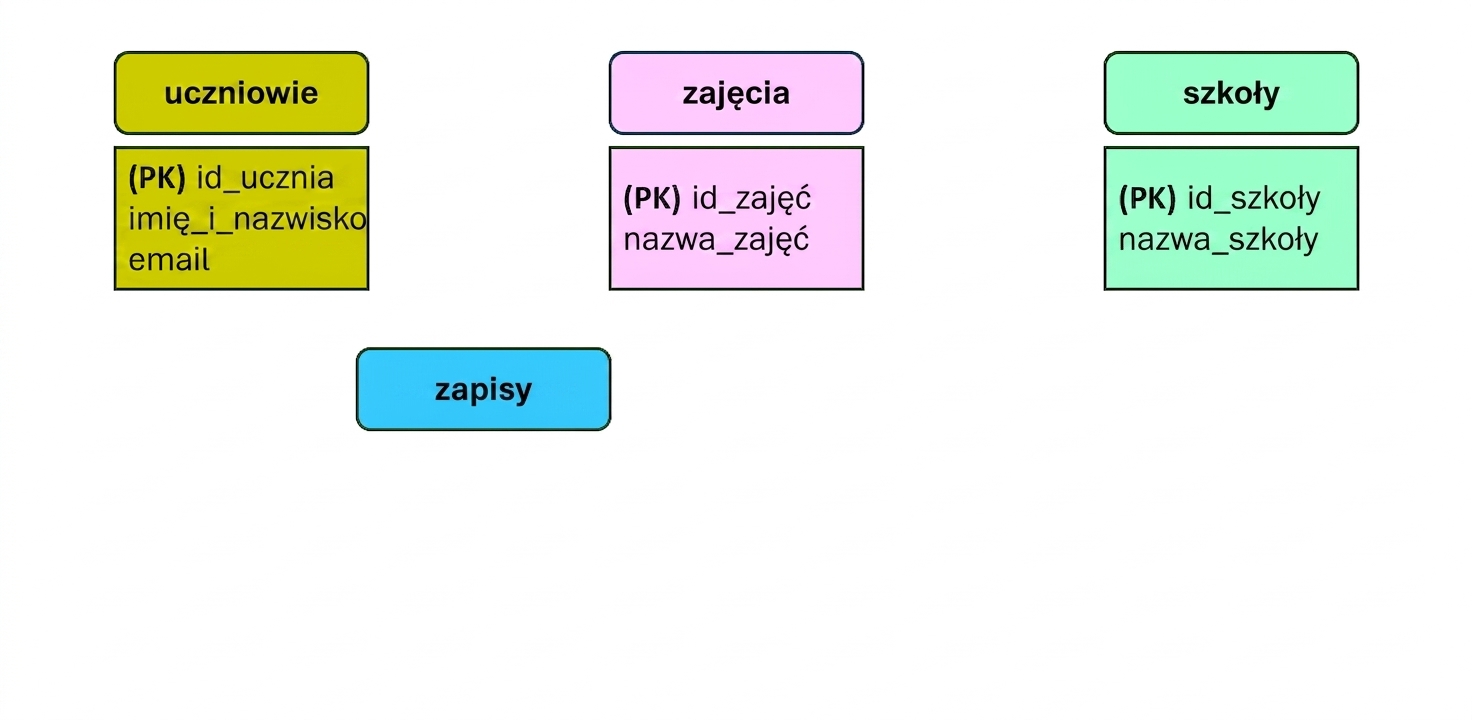

Model uczelni z zapisami

Budowanie modelu ER

Dodaj związek między istniejącymi encjami:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

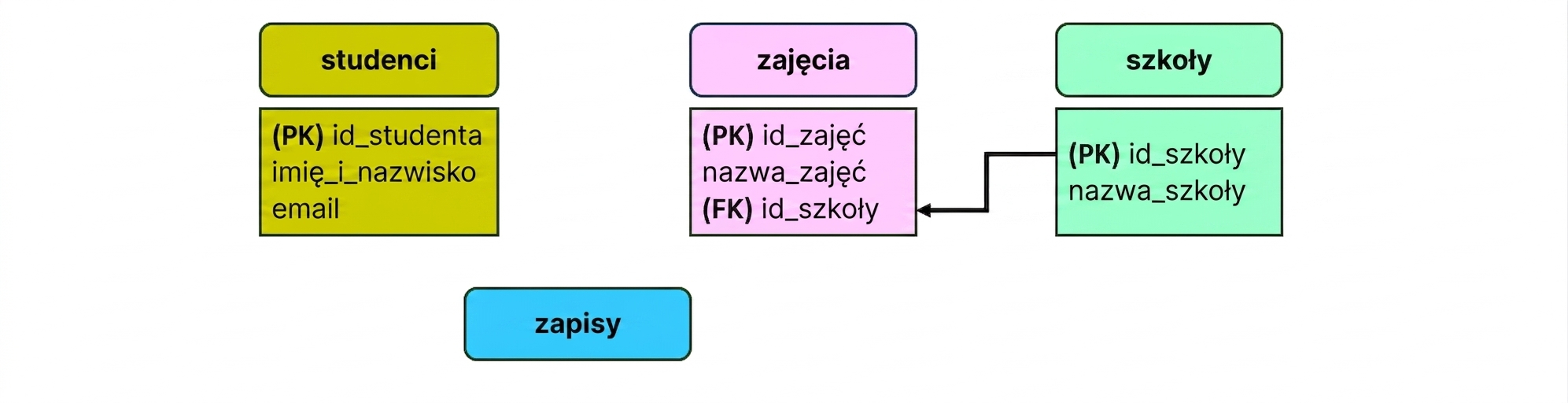

Model uczelni – łączenie encji klas i szkół

Budowanie modelu ER

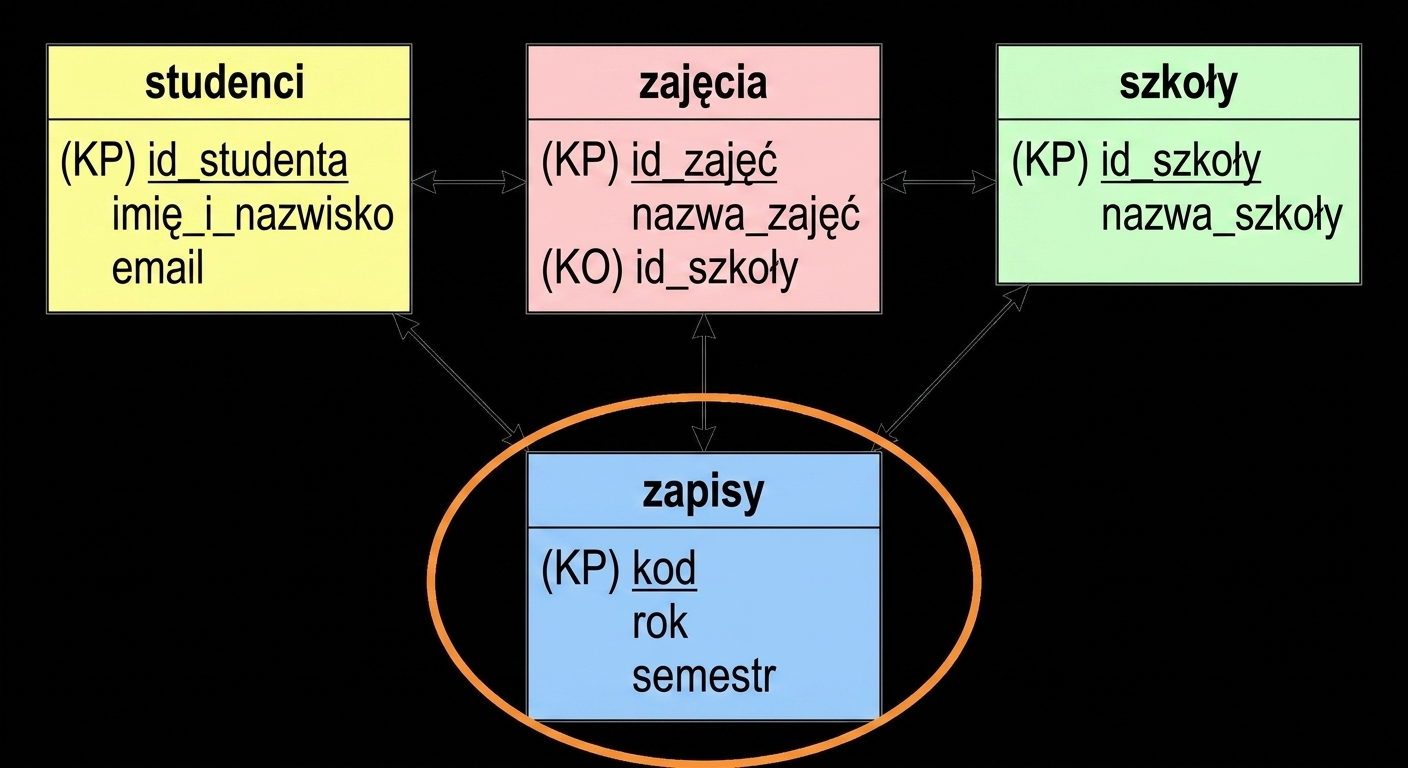

Model uczelni z nową encją zapisów

Budowanie modelu ER

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Budowanie modelu ER

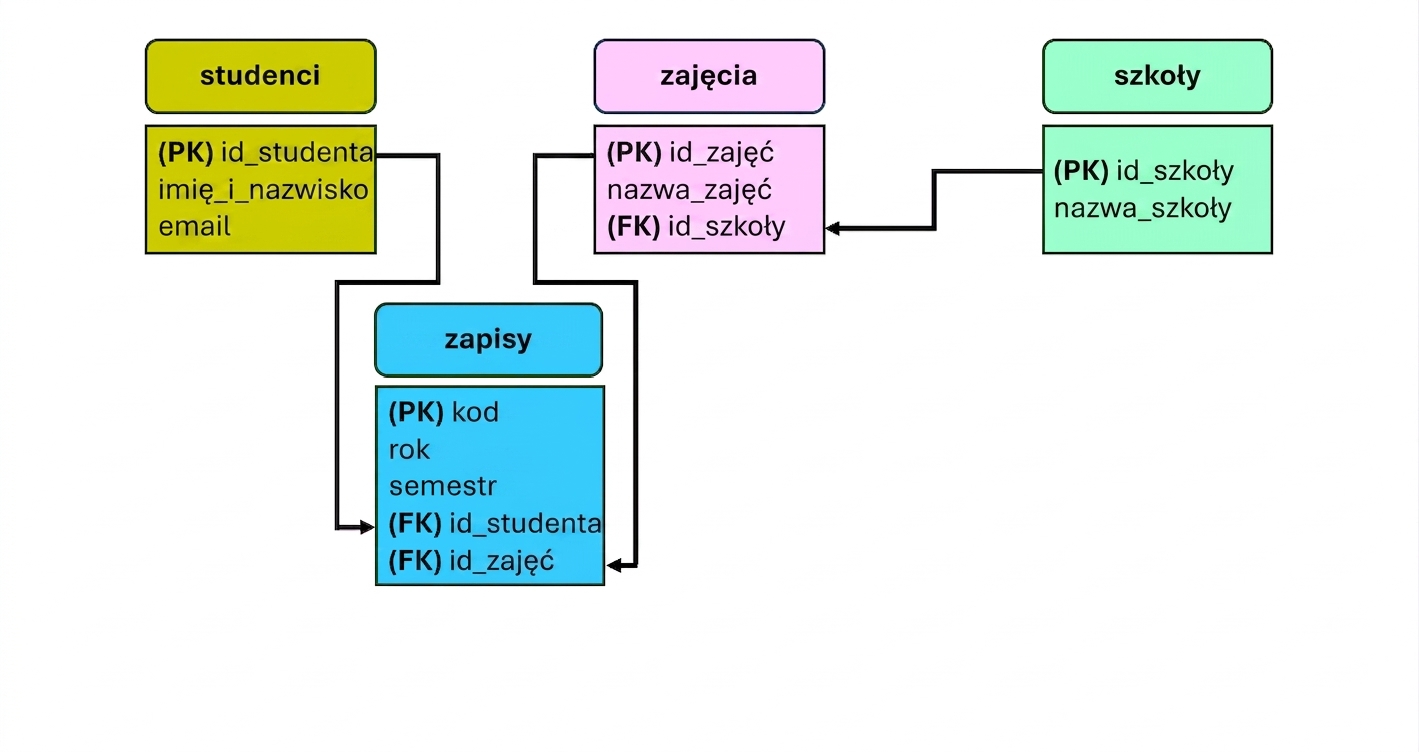

Końcowy model ER uczelni

Pobieranie danych z modelu ER

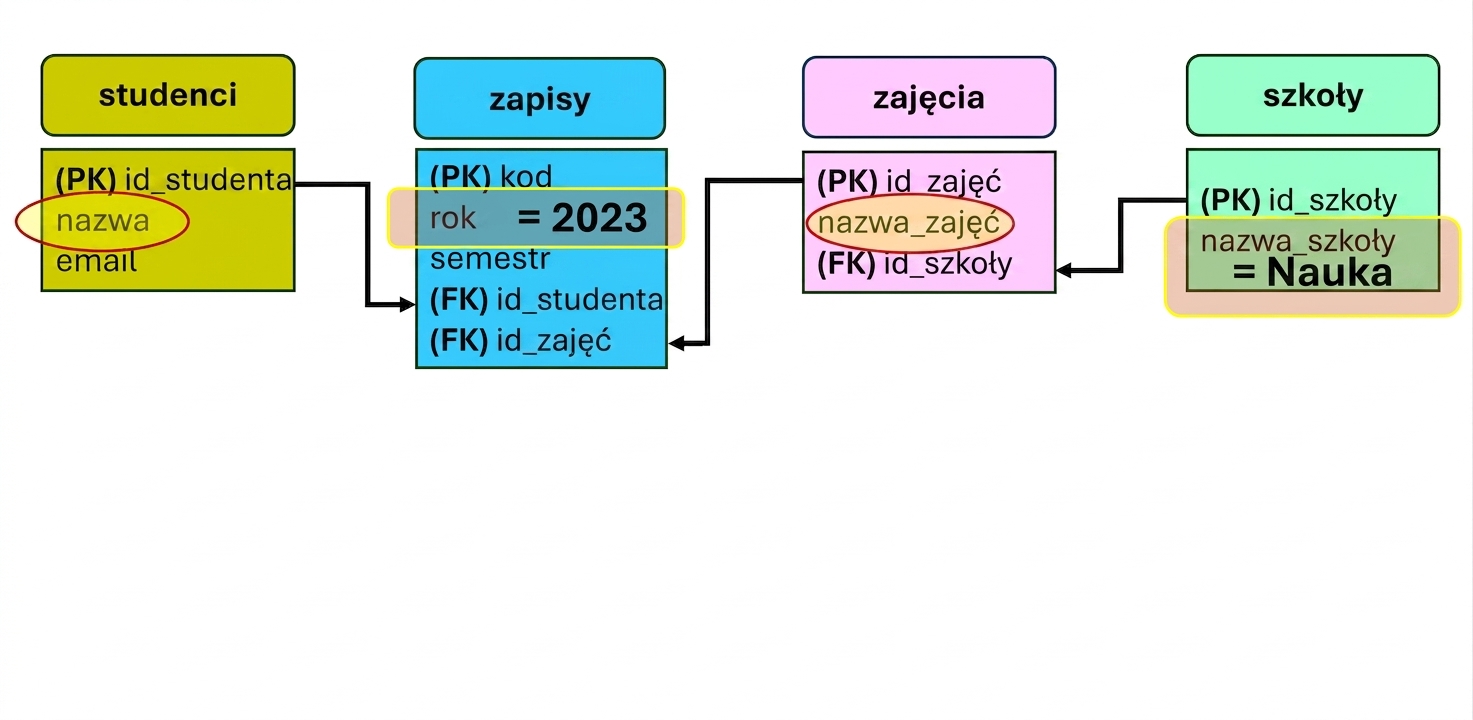

Zapytanie do modelu ER o imiona studentów i zajęcia w roku 2023 na wydziale Science

Pobieranie danych z modelu ER

SELECT students.name
FROM students;

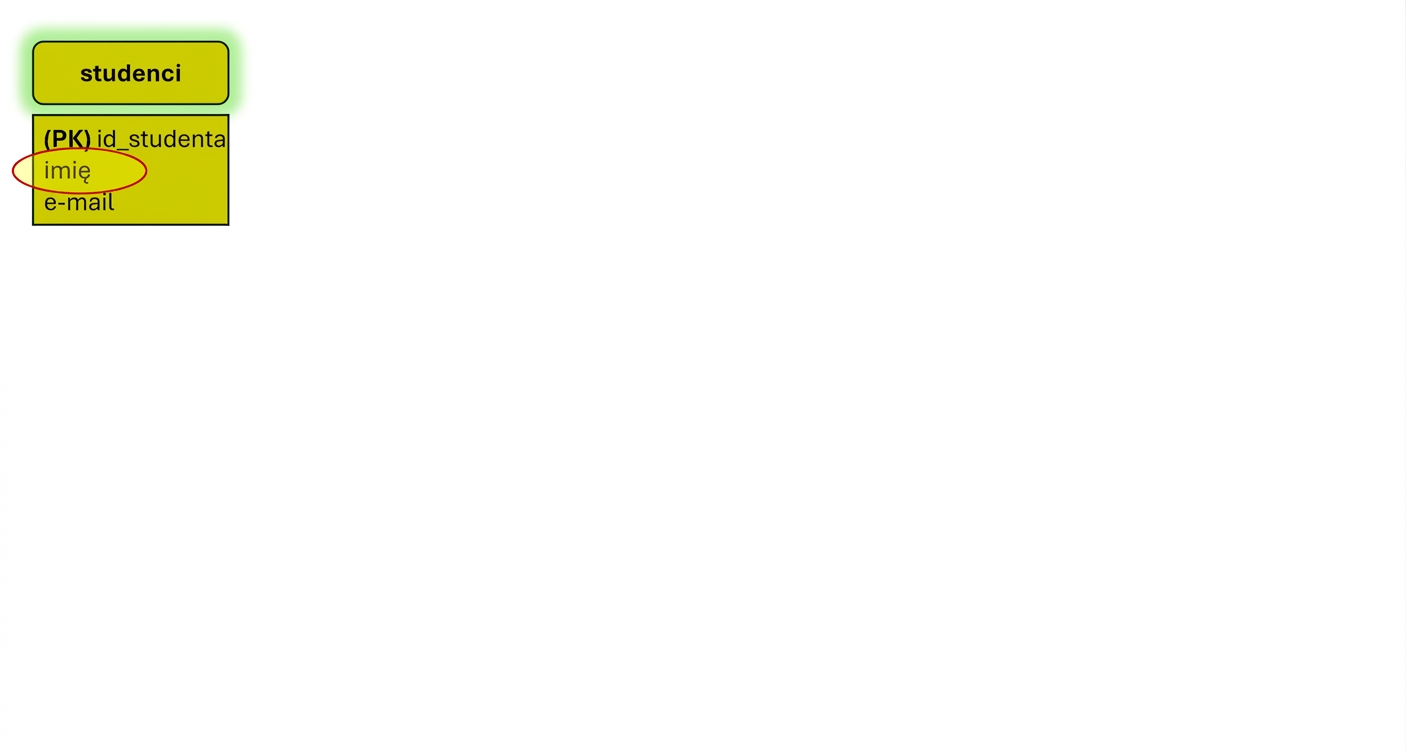

Zapytanie do modelu ER o imiona studentów

Pobieranie danych z modelu ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Zapytanie do modelu ER o studentów i zapisy

Pobieranie danych z modelu ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

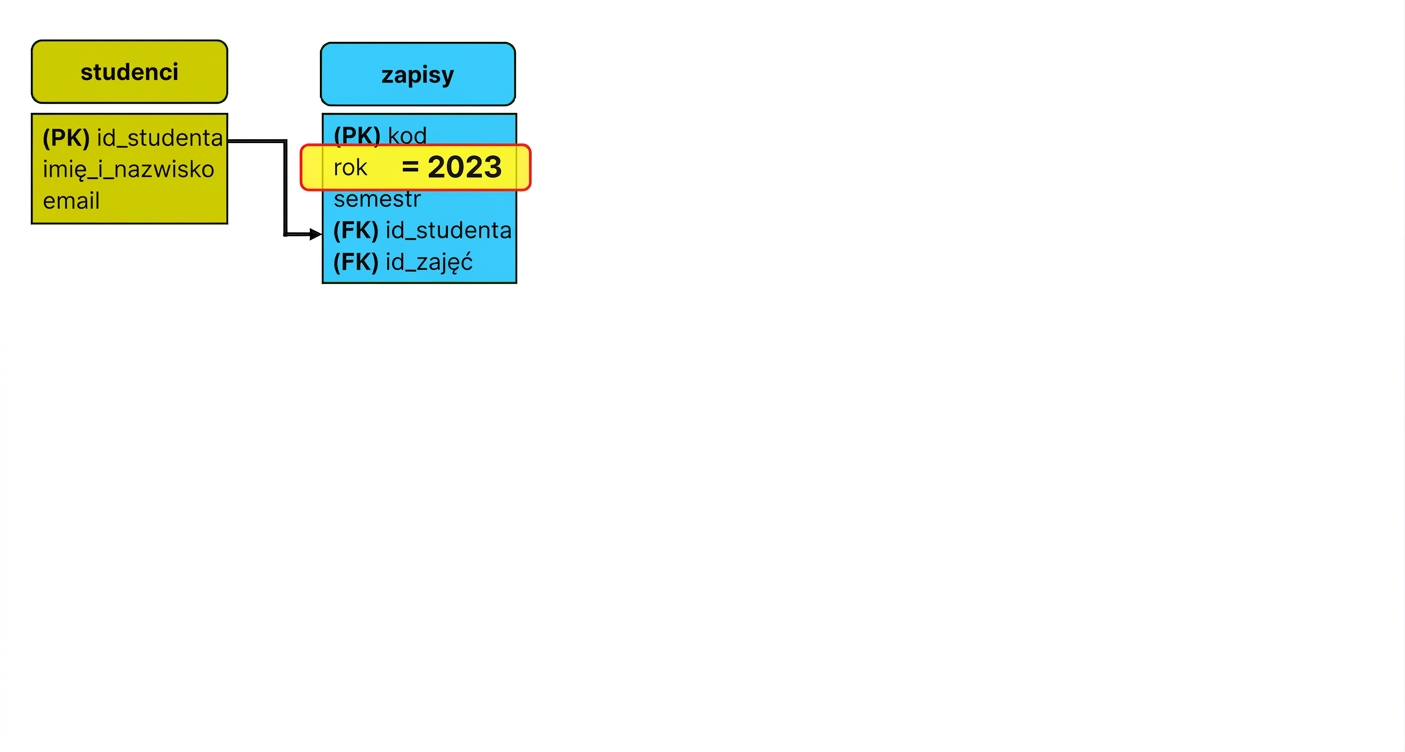

Zapytanie do modelu ER o zapisy z 2023 roku

Pobieranie danych z modelu ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Zapytanie do modelu ER o nazwy zajęć

Pobieranie danych z modelu ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Pobieranie danych z modelu ER

JOIN ON: Klauzula SQL łącząca wiersze z tabel na podstawie powiązanej kolumny (ON).

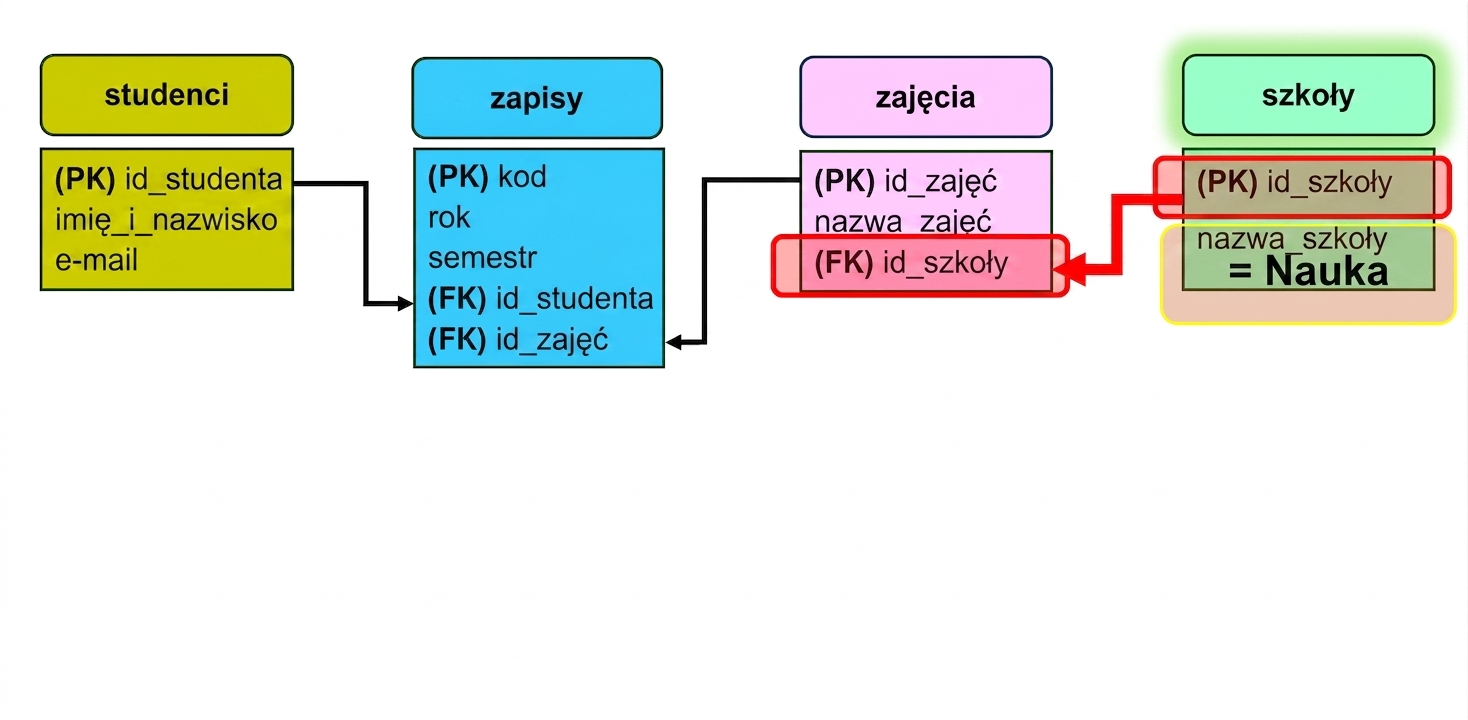

Zapytanie do modelu ER o wydział Science

Przegląd terminologii i funkcji

Model encji i związków (ER): Strukturyzuje znormalizowane dane przy użyciu encji i związków.
SELECT FROM: Polecenie SQL pobierające kolumny z tabeli.
JOIN ON: Klauzula SQL łącząca wiersze z tabel na podstawie powiązanej kolumny.
WHERE: Klauzula SQL filtrująca rekordy według warunku.
AND: Operator logiczny używany z klauzulą WHERE do łączenia wielu warunków.

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Czas na ćwiczenia!
