箱线图

理解数据可视化

Richie Cotton

Data Evangelist at DataCamp

直方图不能直接用颜色堆叠

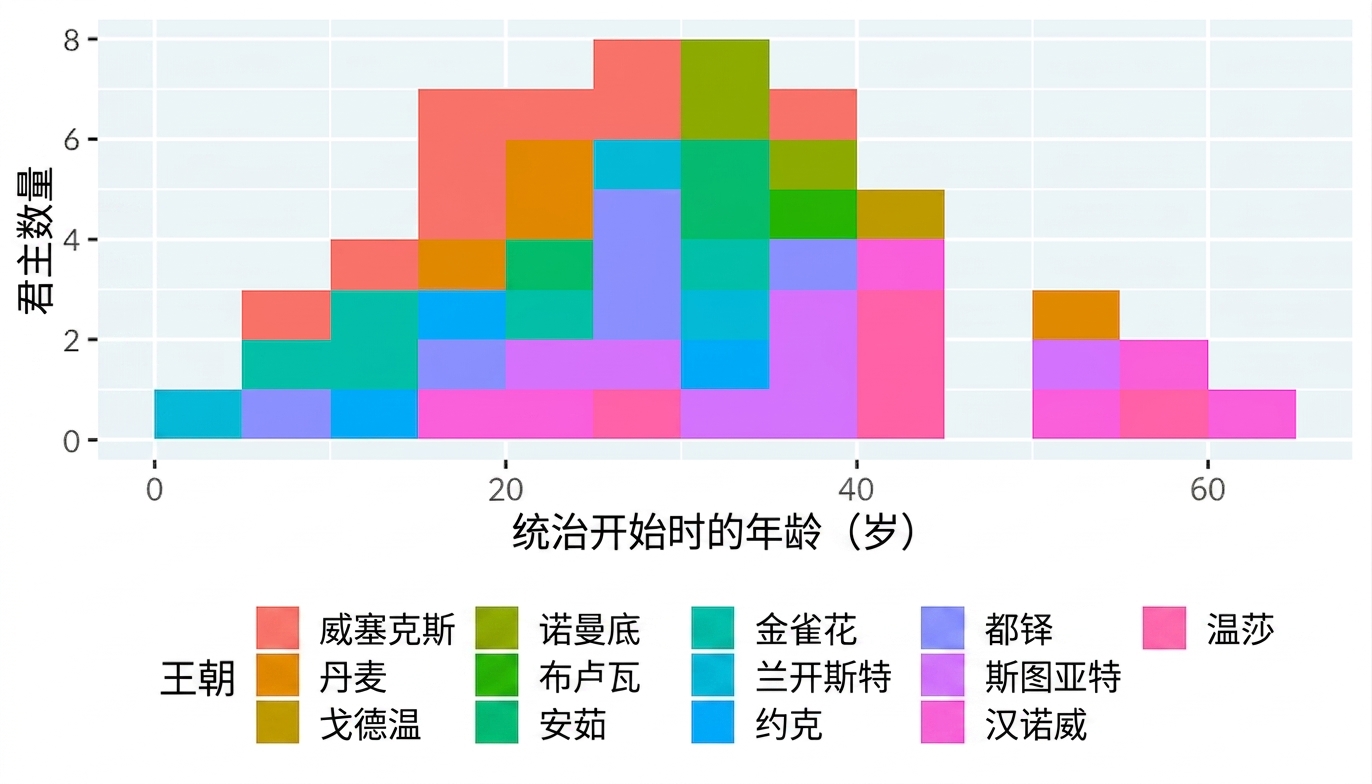

按王室家族着色的英格兰君主（国王与王后）开始统治年龄直方图，看起来像上世纪80年代游戏里的黏液怪。

理解数据可视化

每个直方图各占一格

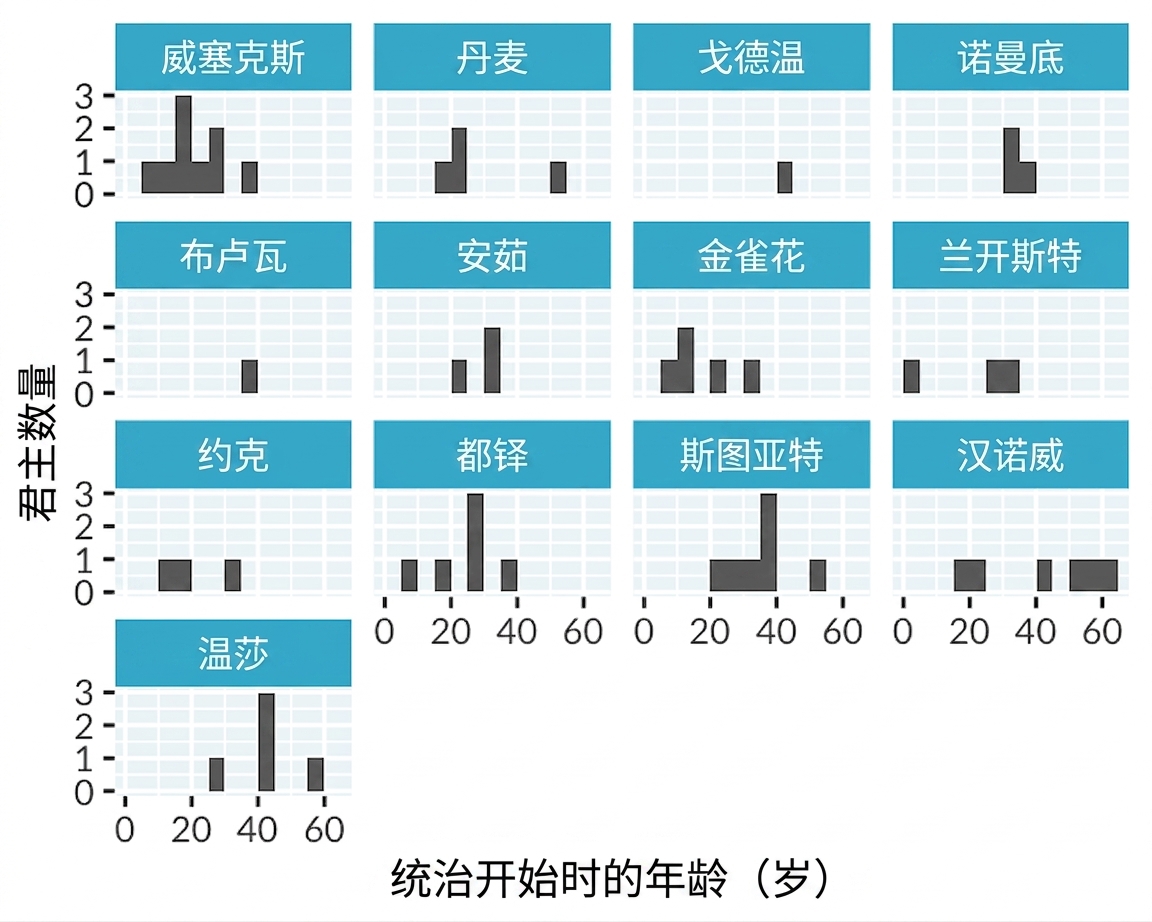

英格兰君主开始统治年龄直方图，每个王室家族单独分面。

理解数据可视化

每个直方图各占一格

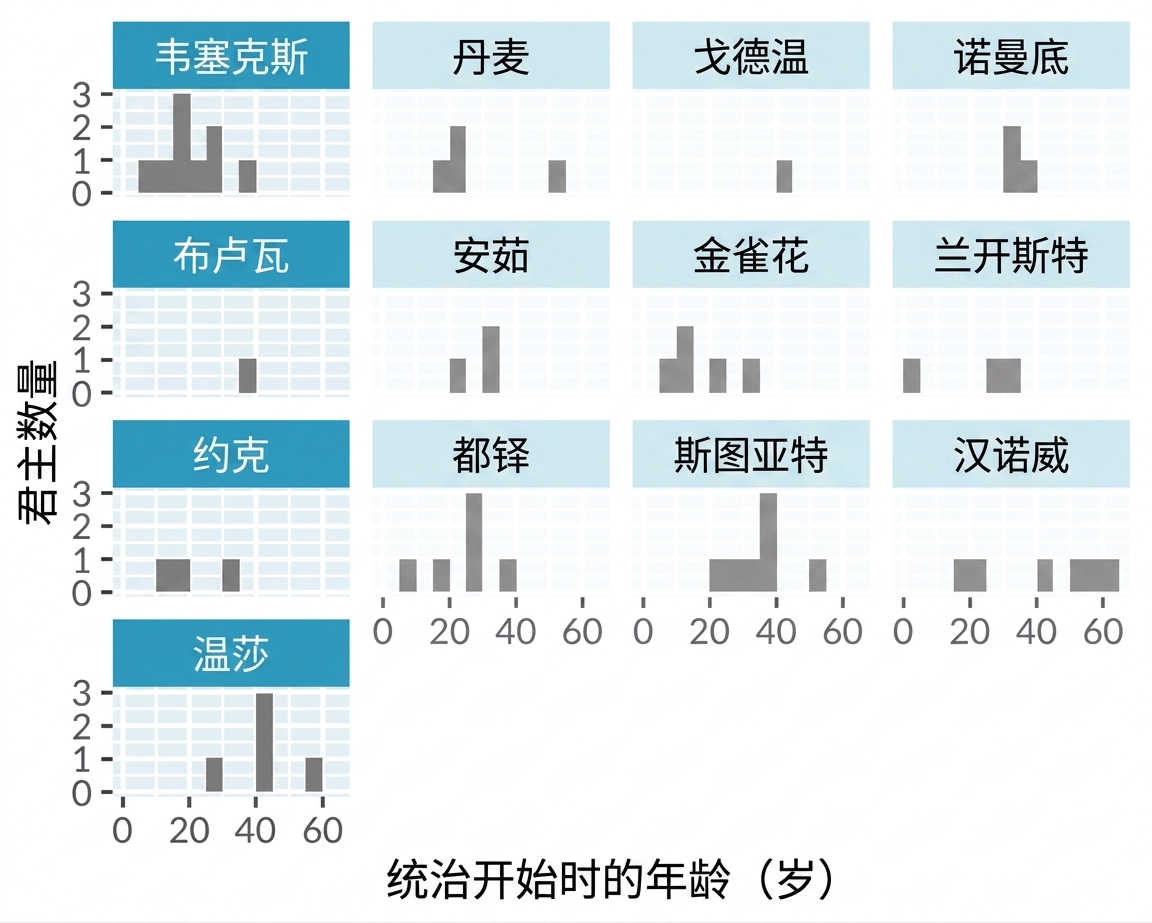

英格兰君主开始统治年龄直方图，每个王室家族单独分面。左侧一列高亮。

理解数据可视化

每个直方图各占一格

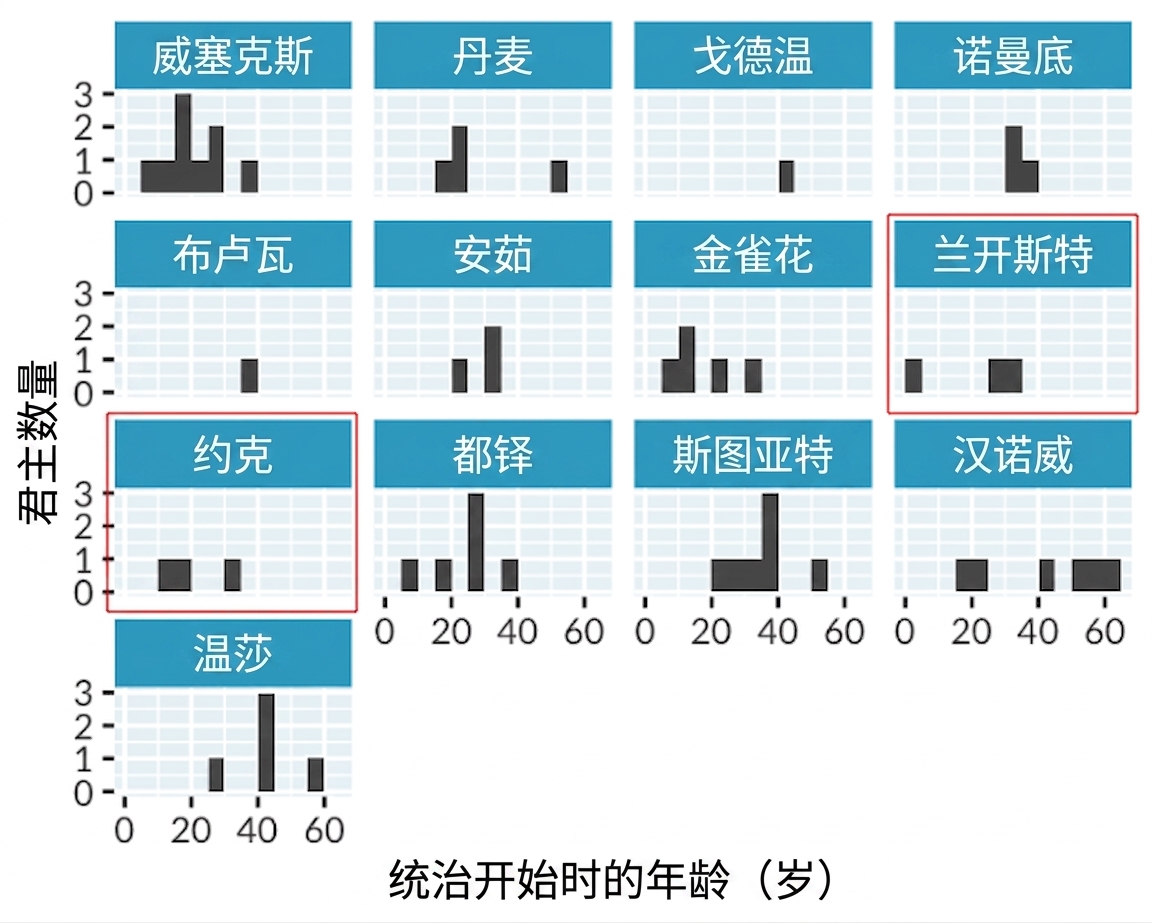

英格兰君主开始统治年龄直方图，每个王室家族单独分面。兰开斯特与约克家族高亮。

理解数据可视化

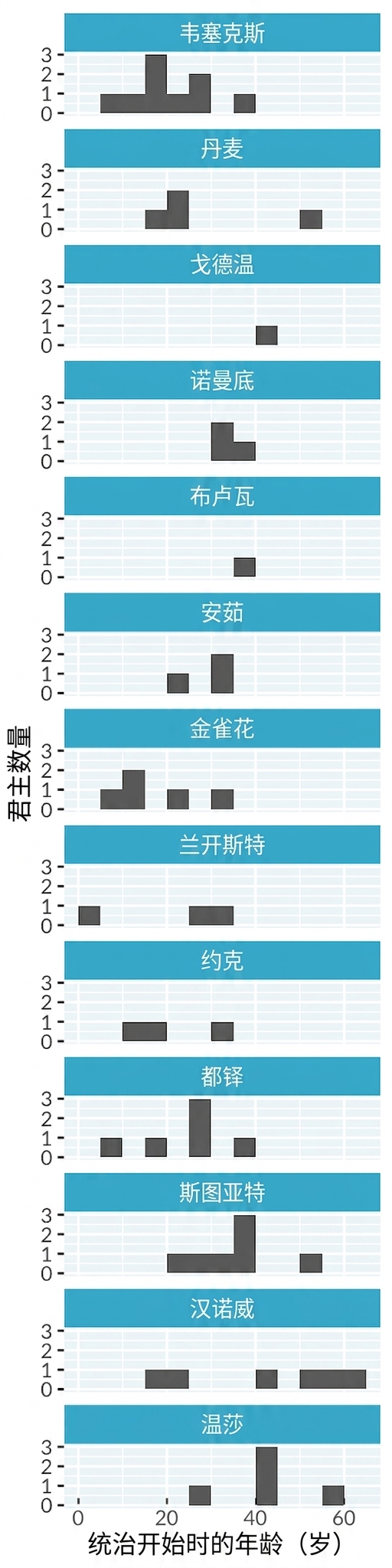

英格兰君主开始统治年龄直方图，每个王室家族单独分面。面板竖直堆叠成单列，使图形又高又窄。

理解数据可视化

何时使用箱线图？

  1. 连续变量按类别变量分组时。
  2. 想比较各类别的连续变量分布时。
理解数据可视化

直方图 vs. 箱线图

国王与王后开始统治年龄的直方图。

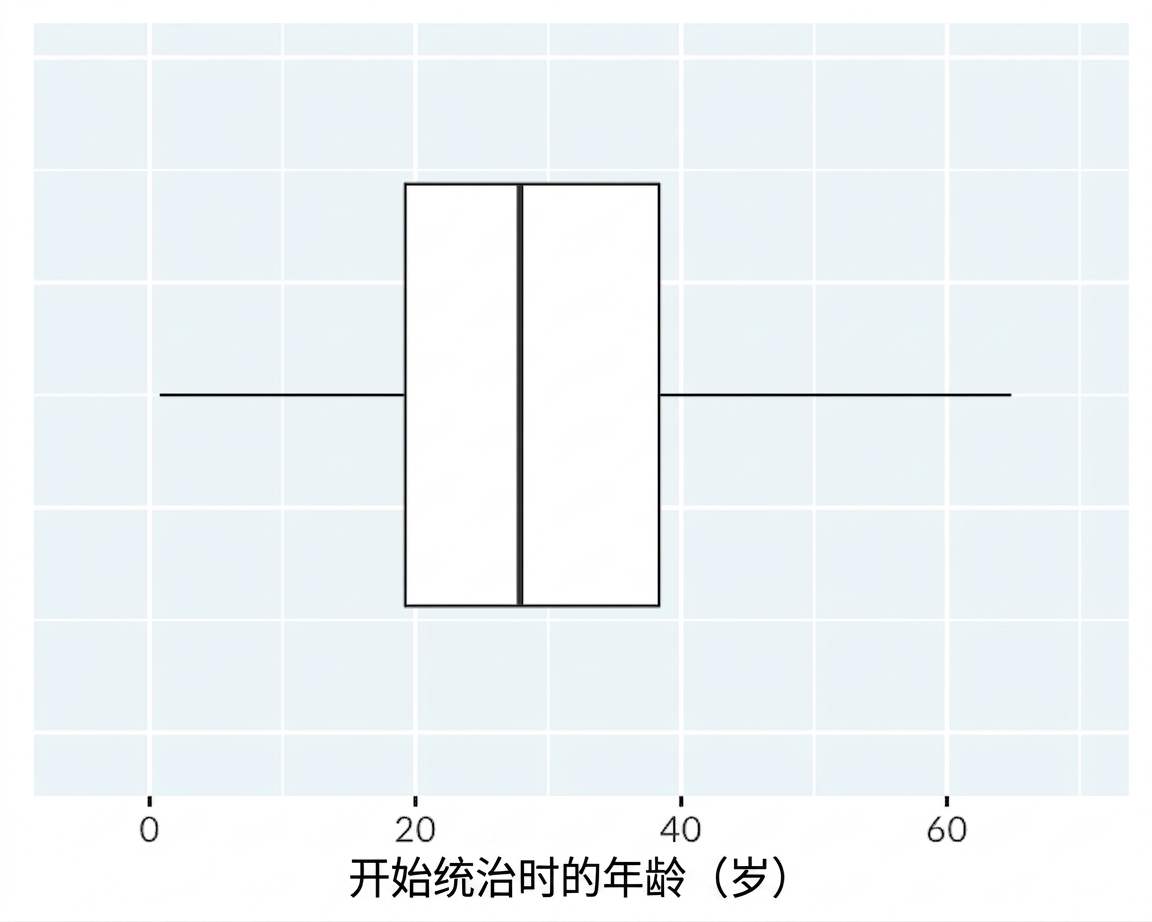

国王与王后开始统治年龄的箱线图。

理解数据可视化

直方图 vs. 箱线图：中线

国王与王后开始统治年龄的直方图。

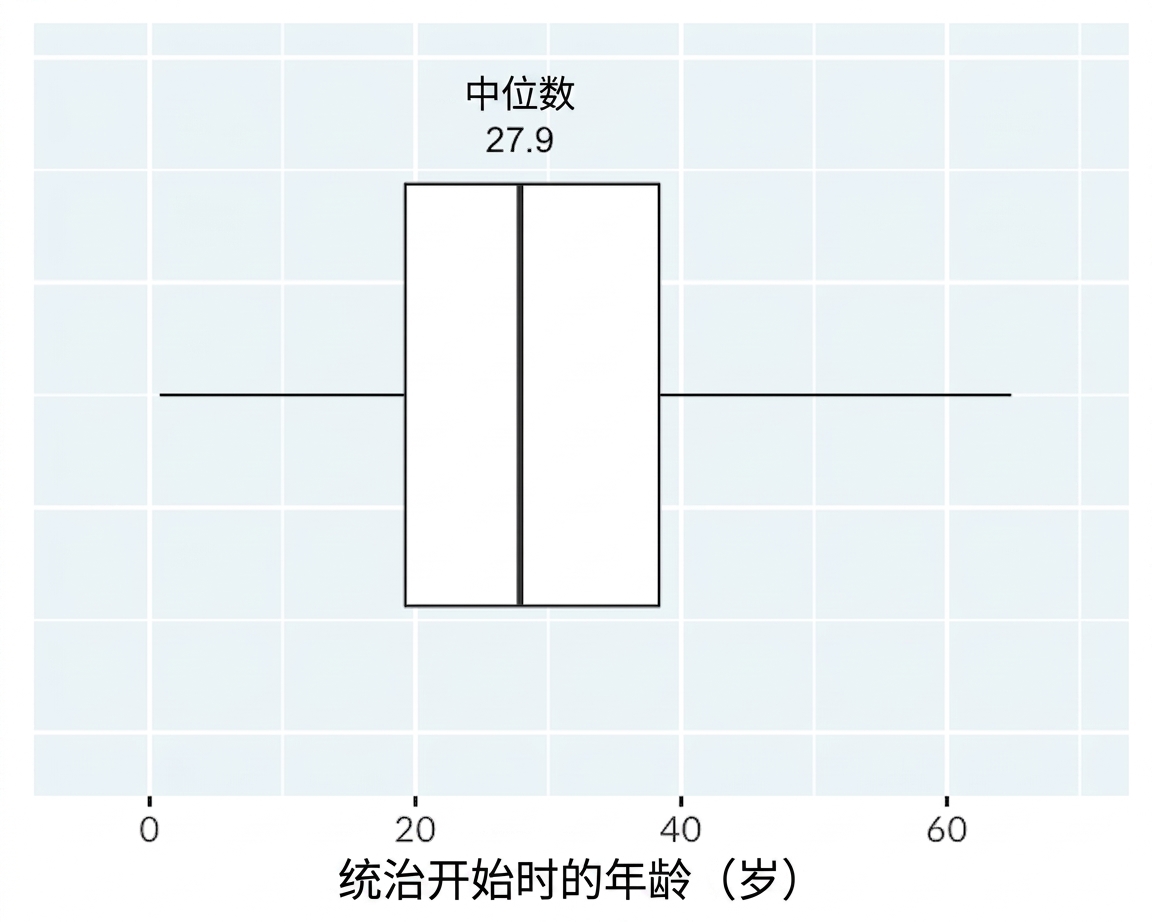

国王与王后开始统治年龄的箱线图。图中标注中位数的中线。

理解数据可视化

直方图 vs. 箱线图：箱体

国王与王后开始统治年龄的直方图。

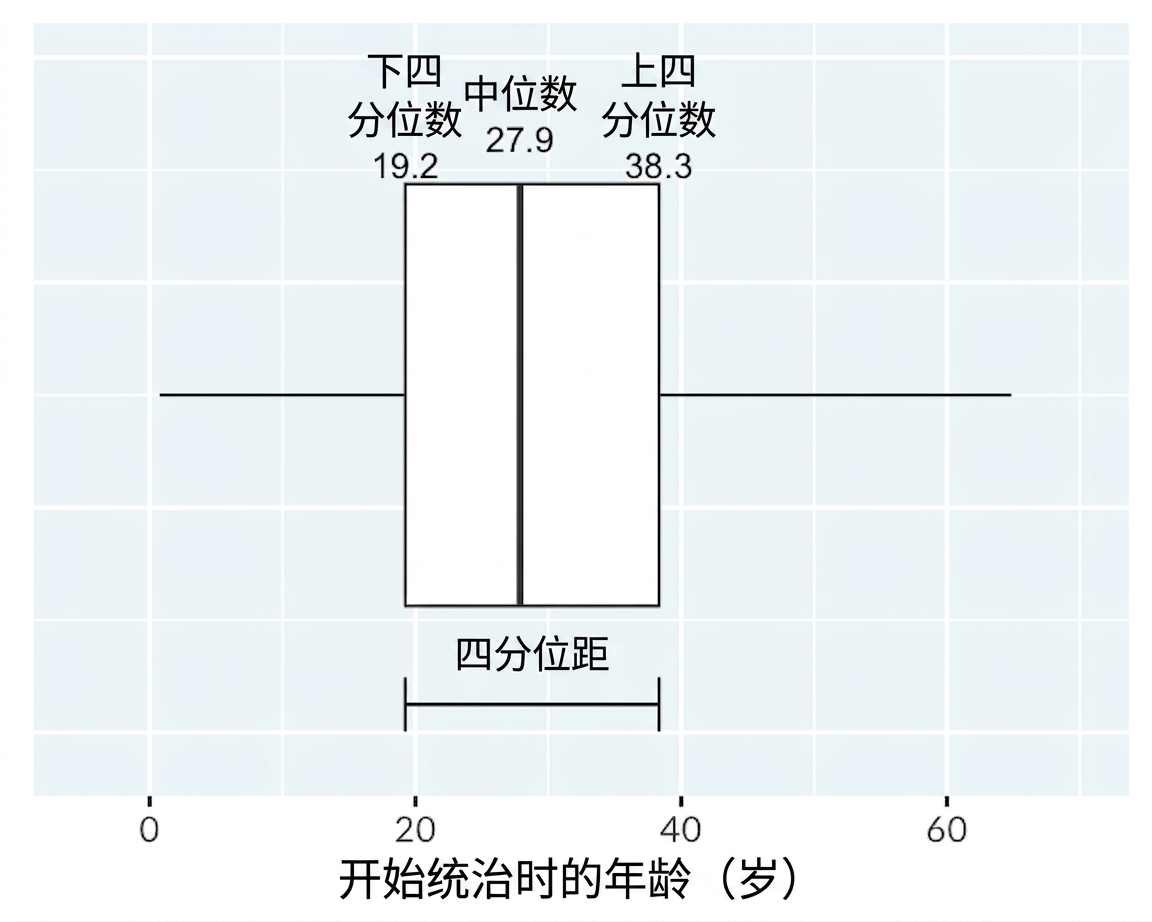

国王与王后开始统治年龄的箱线图。图中标注箱体两侧为下四分位到上四分位，四分位距为二者之差。

理解数据可视化

直方图 vs. 箱线图：须

国王与王后开始统治年龄的直方图。

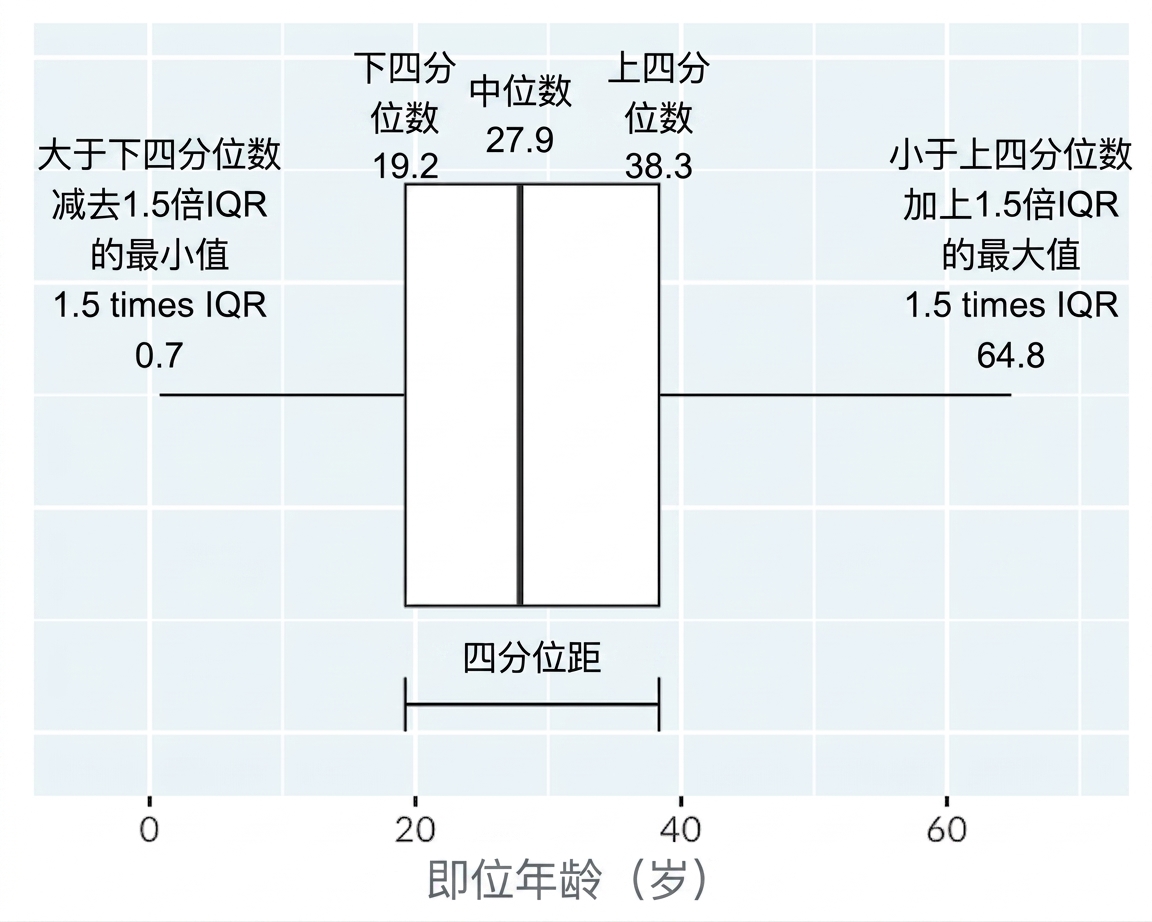

国王与王后开始统治年龄的箱线图。图中标注从箱体延伸到最低与最高非极端值的须。

理解数据可视化

按家族的君主

按王室家族分组的箱线图：国王与王后开始统治年龄，每个家族一张图。

理解数据可视化

让我们来练习！
