数据库设计

数据库设计

Lis Sulmont

Curriculum Manager

什么是数据库设计？

  • 决定数据的逻辑存储方式
    • 数据将如何读取和更新？
  • 使用数据库模型： 数据库结构的高层规范
    • 最常用：关系模型
    • 其他选项：NoSQL 模型、面向对象模型、网络模型
  • 使用架构（schema）： 数据库蓝图
    • 定义表、字段、关系、索引和视图
    • 在关系型数据库插入数据时，必须遵循架构
数据库设计

数据建模

为待存储数据创建数据模型的过程

1. 概念数据模型：描述实体、关系与属性

  • 工具： 数据结构图，如实体关系图、UML 图

2. 逻辑数据模型：定义表、列、关系

  • 工具： 数据库模型与架构，如关系模型、星型模式

3. 物理数据模型：描述物理存储

  • 工具： 分区、CPU、索引、备份系统、表空间
1 https://en.wikipedia.org/wiki/Data_model
数据库设计

概念层 - ER 图

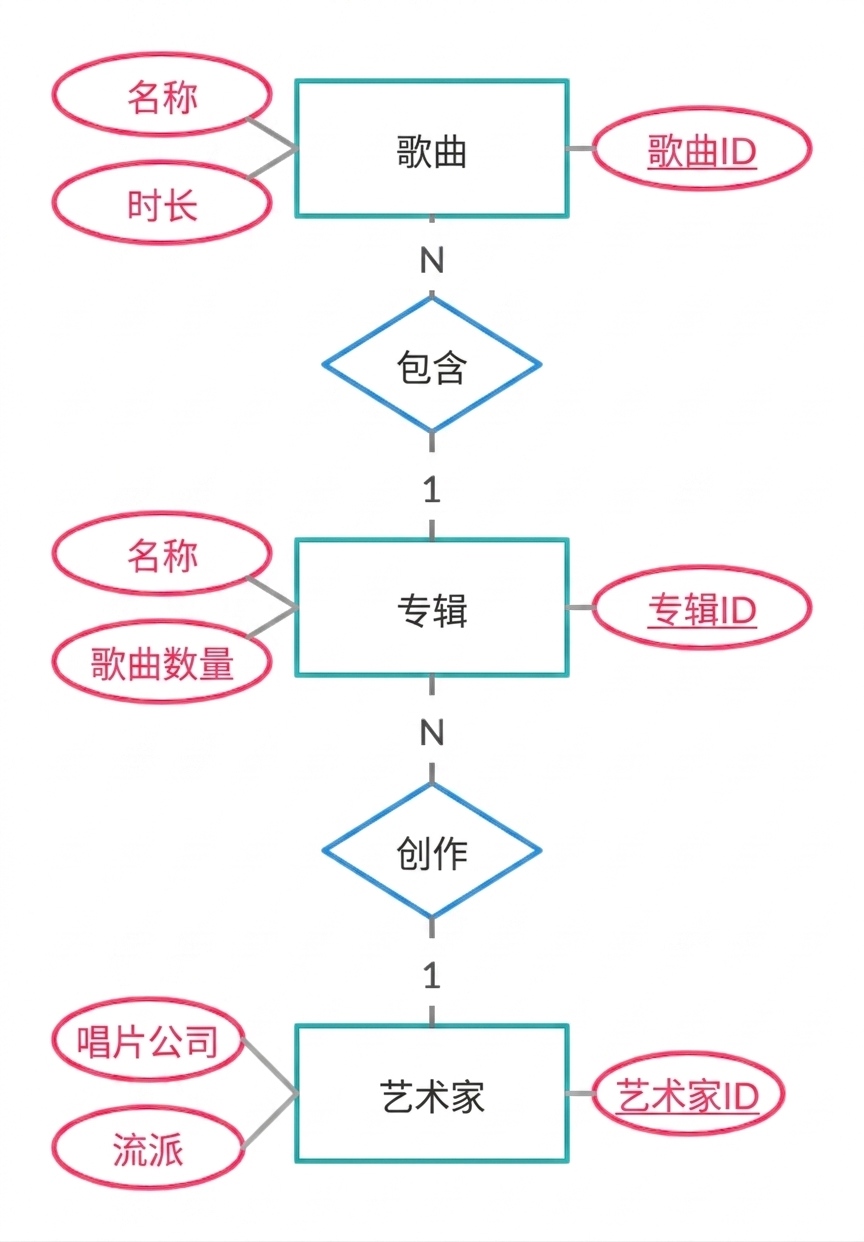

歌曲示例的 ER 图

实体、关系与属性

逻辑层 - 架构

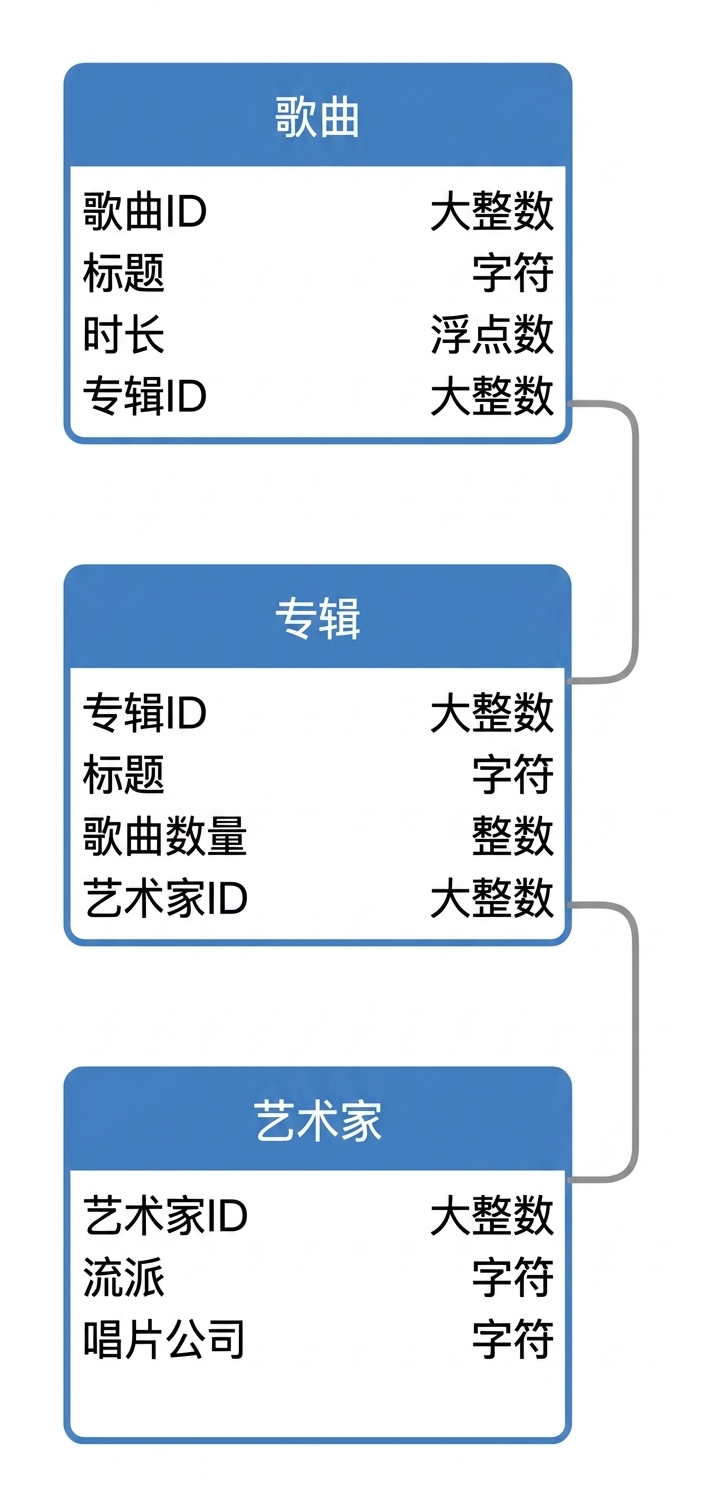

歌曲示例的逻辑架构

最快转换：实体变为表

数据库设计

其他数据库设计选项

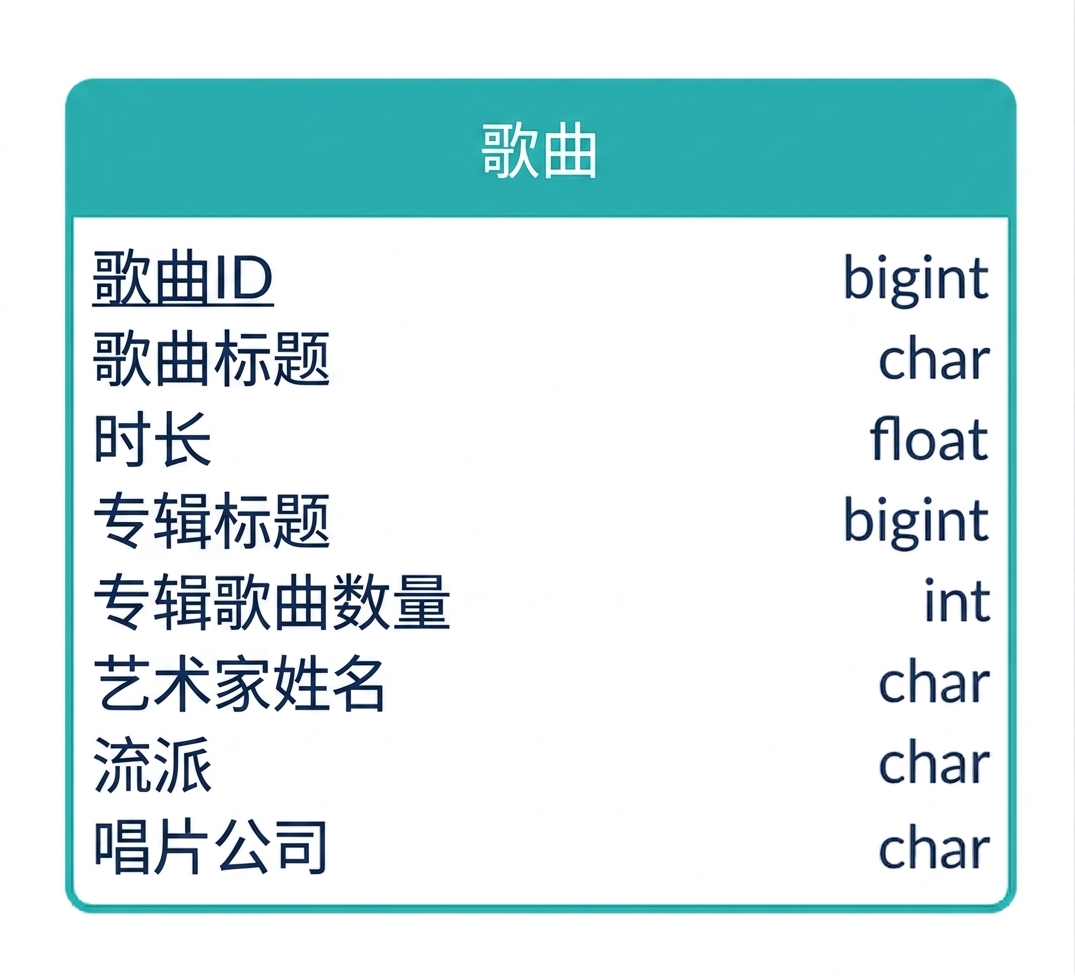

歌曲示例的另一种 ER 图

确定表

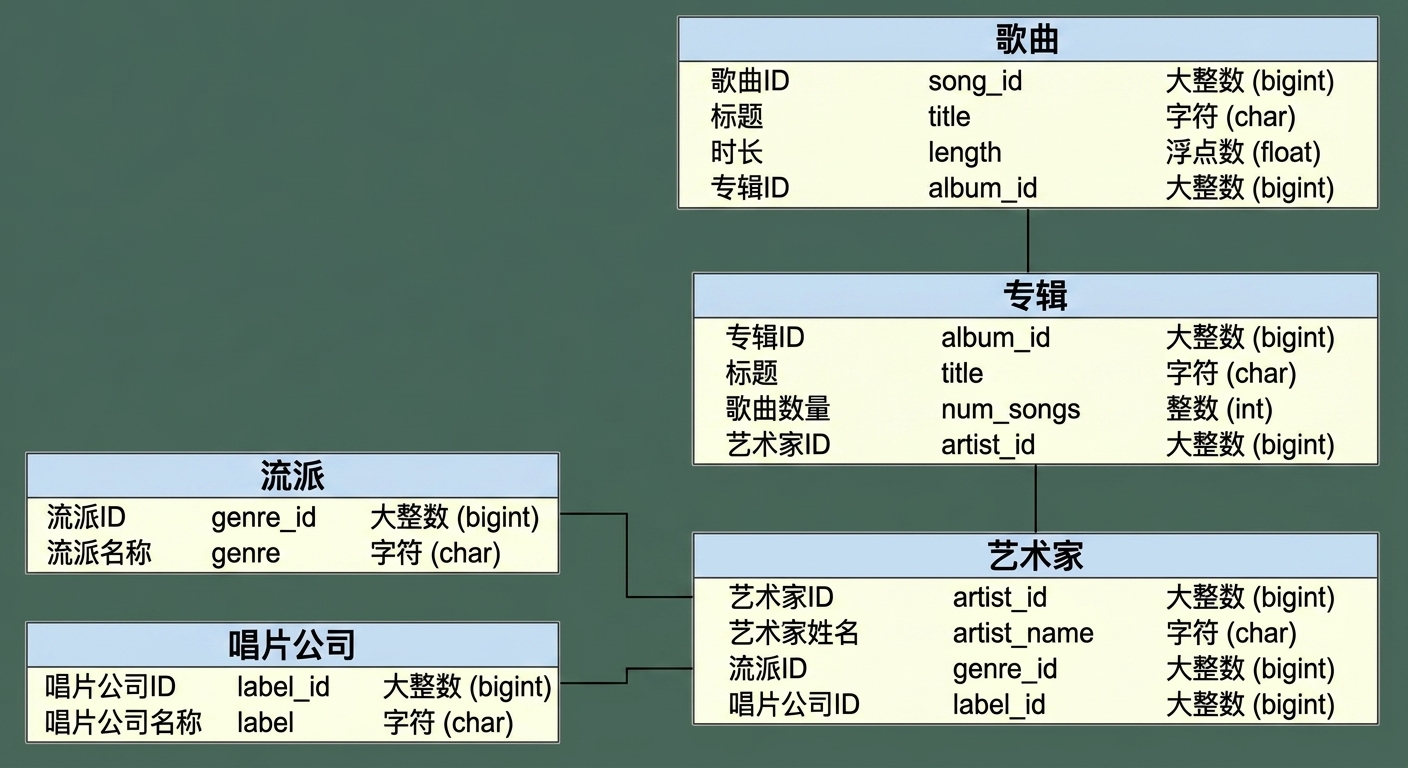

歌曲示例的另一种 ER 图

数据库设计

超越关系模型

维度建模

为数据仓库设计改编的关系模型

  • 为 OLAP 查询优化：聚合数据，非更新（OLTP）
  • 采用星型模式构建
  • 架构易于理解与扩展
数据库设计

维度建模要素

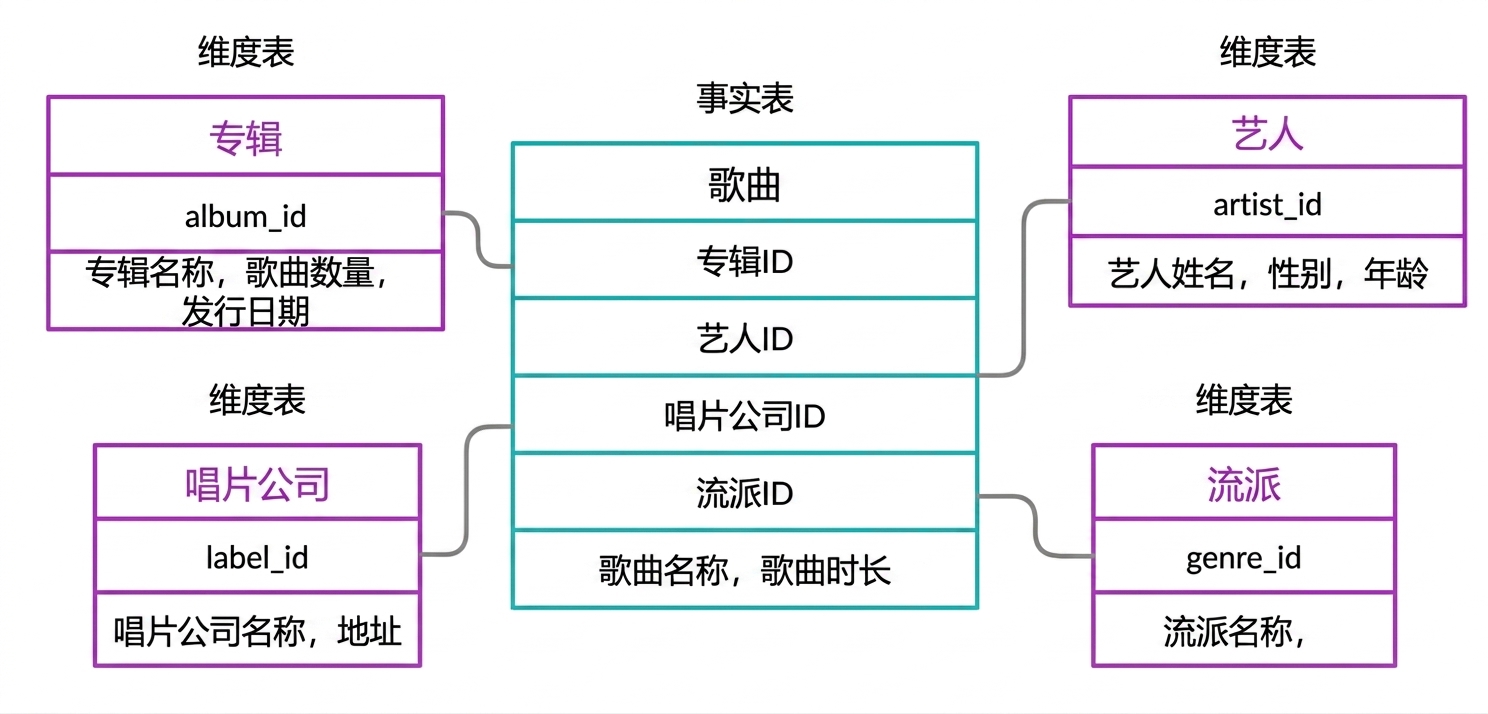

歌曲示例的事实表与维度表

按以下方式组织：

  • 分析什么？
  • 实体变更频率？

事实表

  • 由业务用例决定
  • 存放度量记录
  • 频繁变化
  • 通过外键关联维度

维度表

  • 存放属性描述
  • 变更不频繁
数据库设计

开始练习！
