卷积神经网络

PyTorch 深度学习进阶

Michal Oleszak

Machine Learning Engineer

为什么不用线性层？

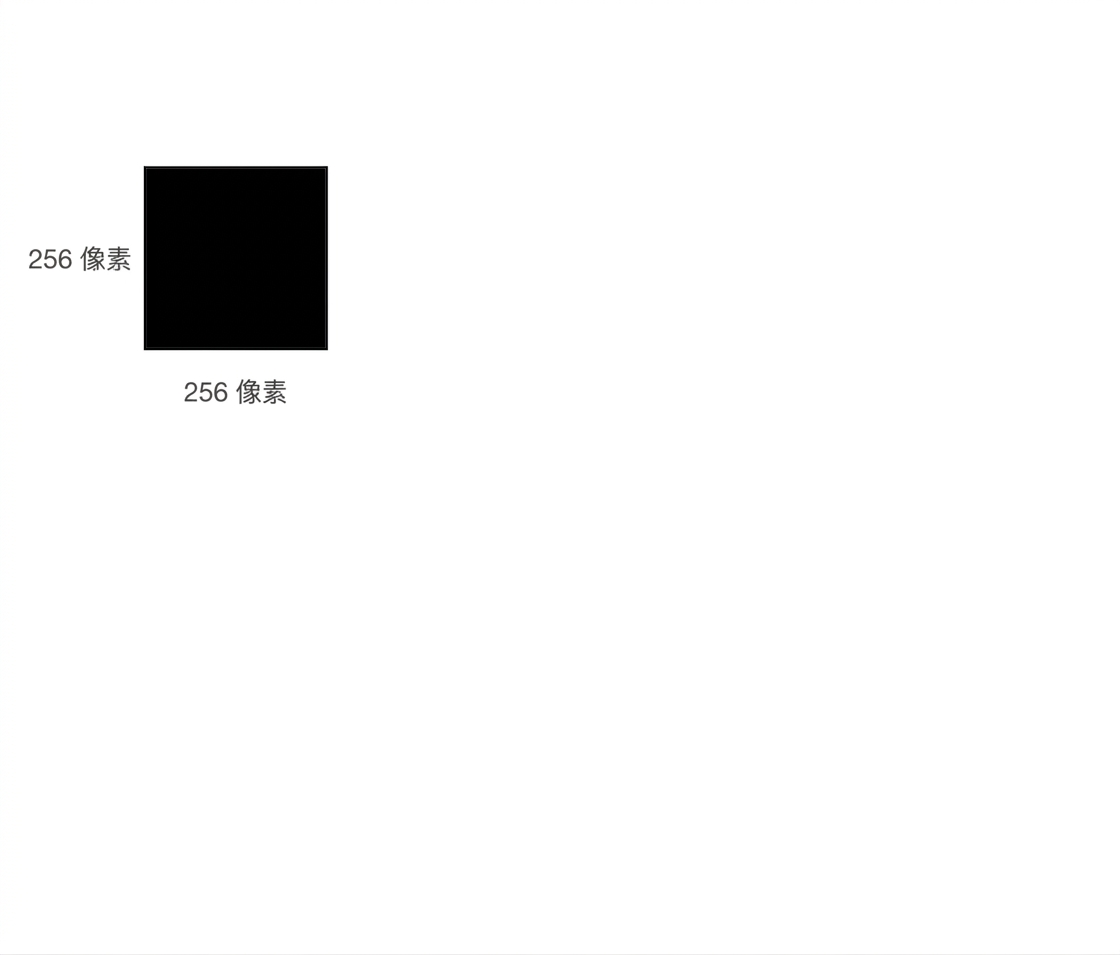

一个黑色方块，表示 256×256 的灰度图像。

PyTorch 深度学习进阶

为什么不用线性层？

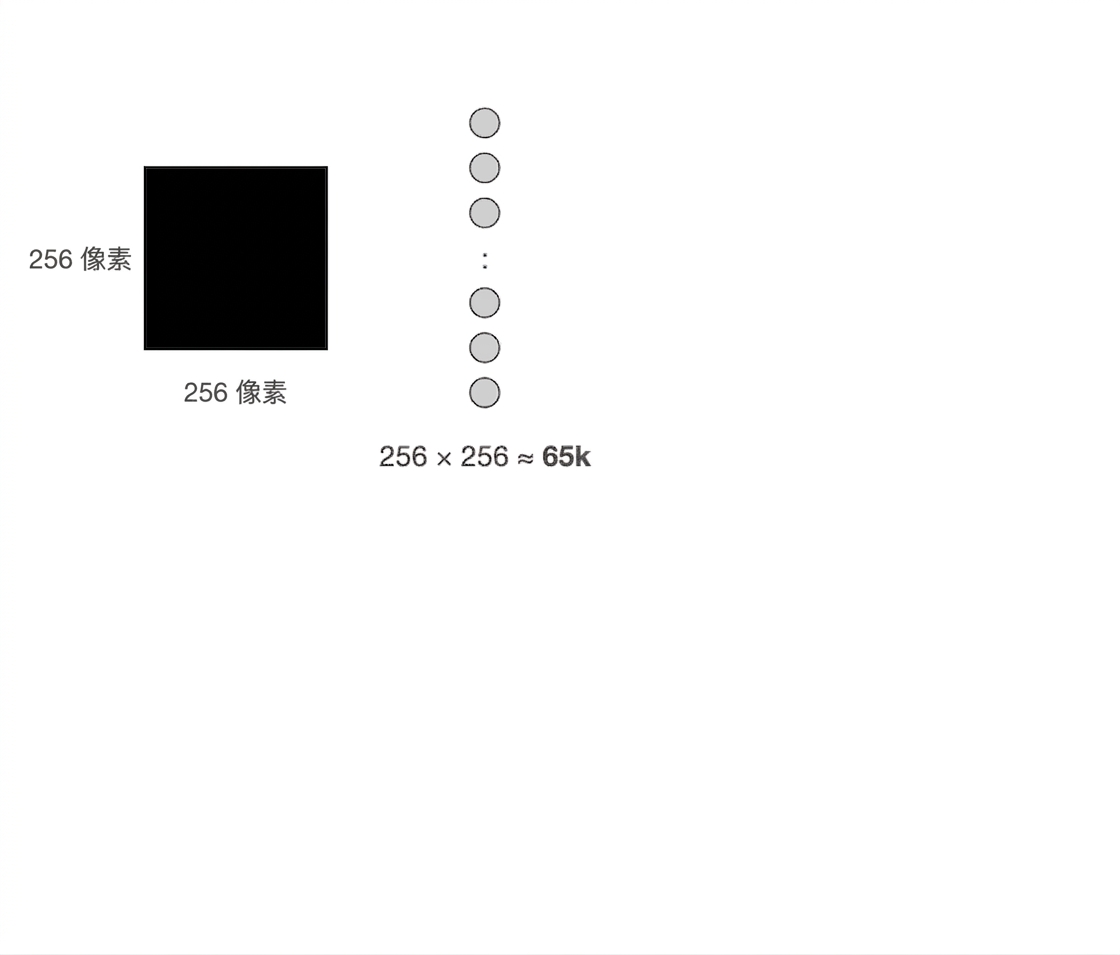

一张 256×256 的灰度图像约含 65k 个像素值。

PyTorch 深度学习进阶

为什么不用线性层？

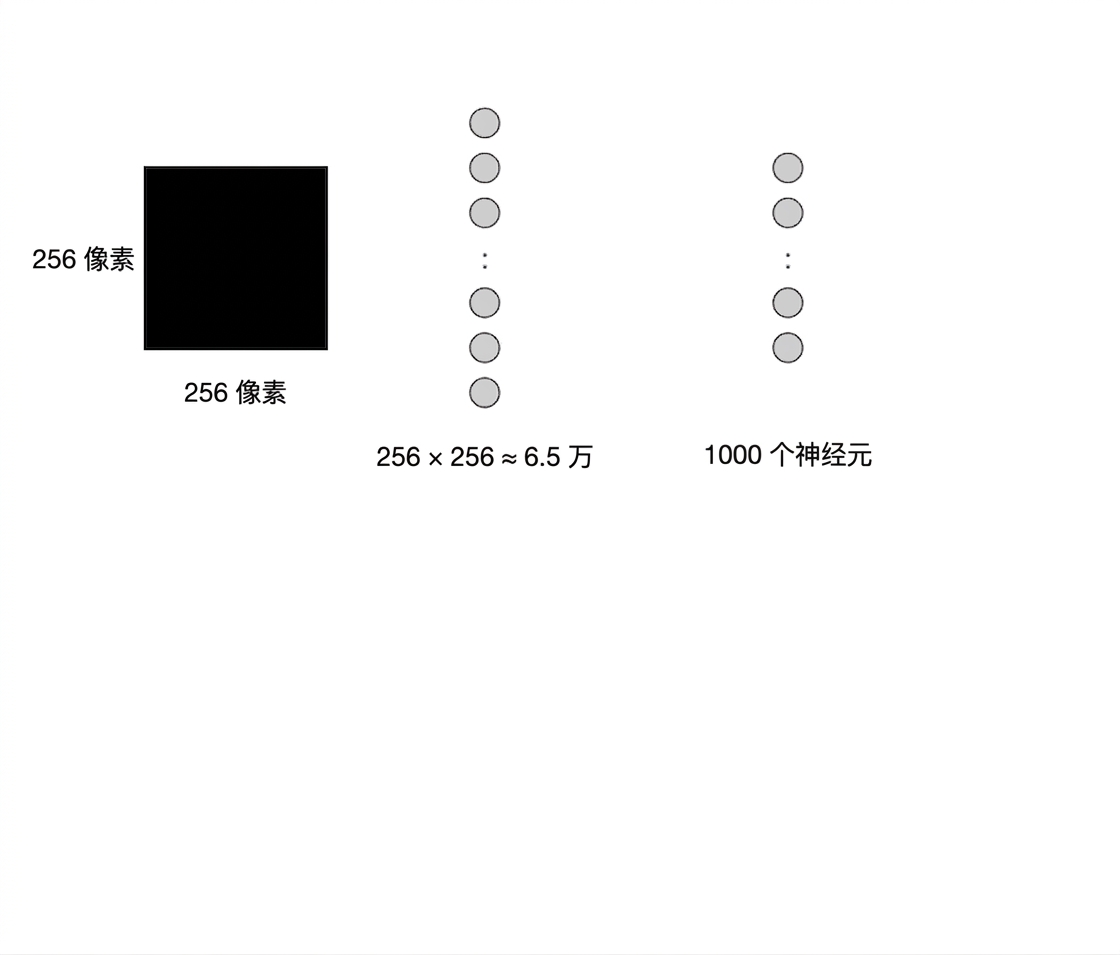

一个含 1000 个神经元的线性层处理这 65k 个像素值。

PyTorch 深度学习进阶

为什么不用线性层？

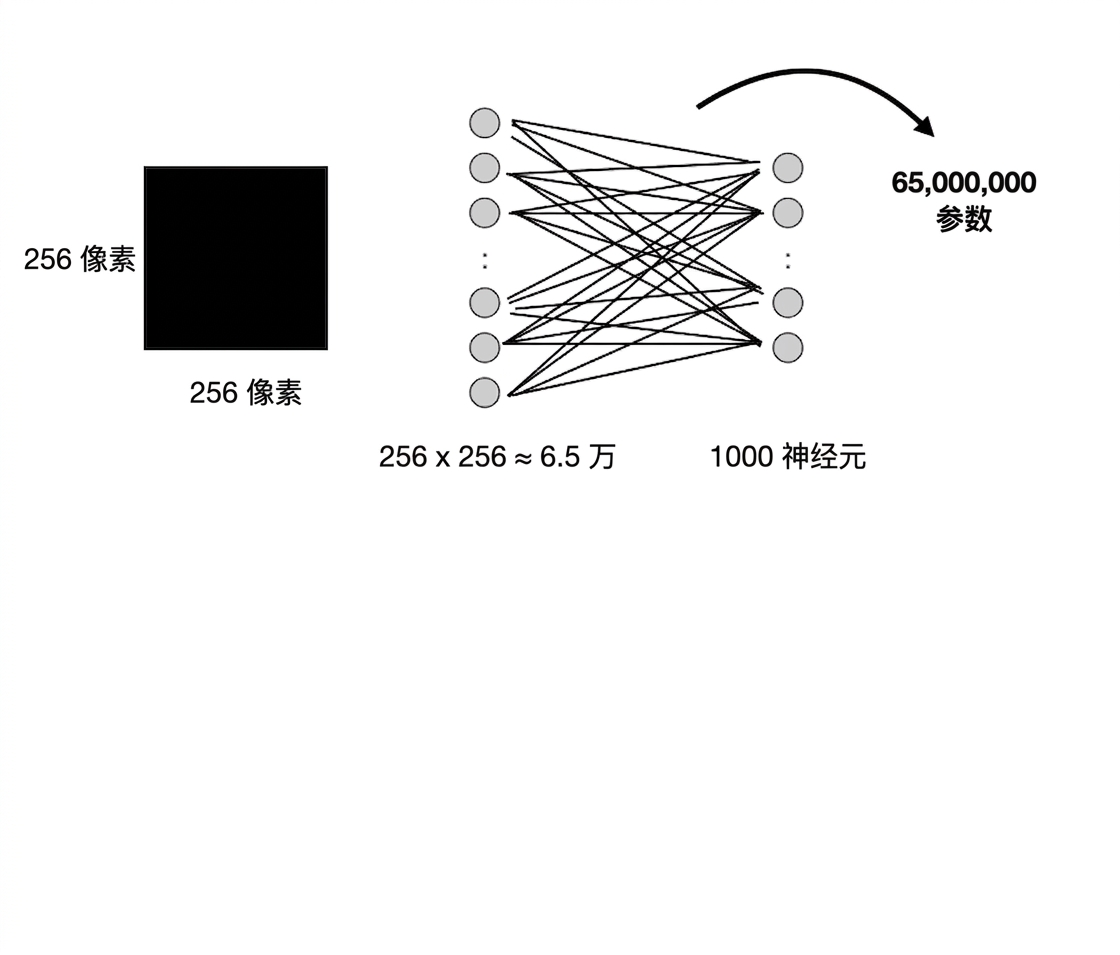

图像与该层之间有 6500 万个连接。

PyTorch 深度学习进阶

为什么不用线性层？

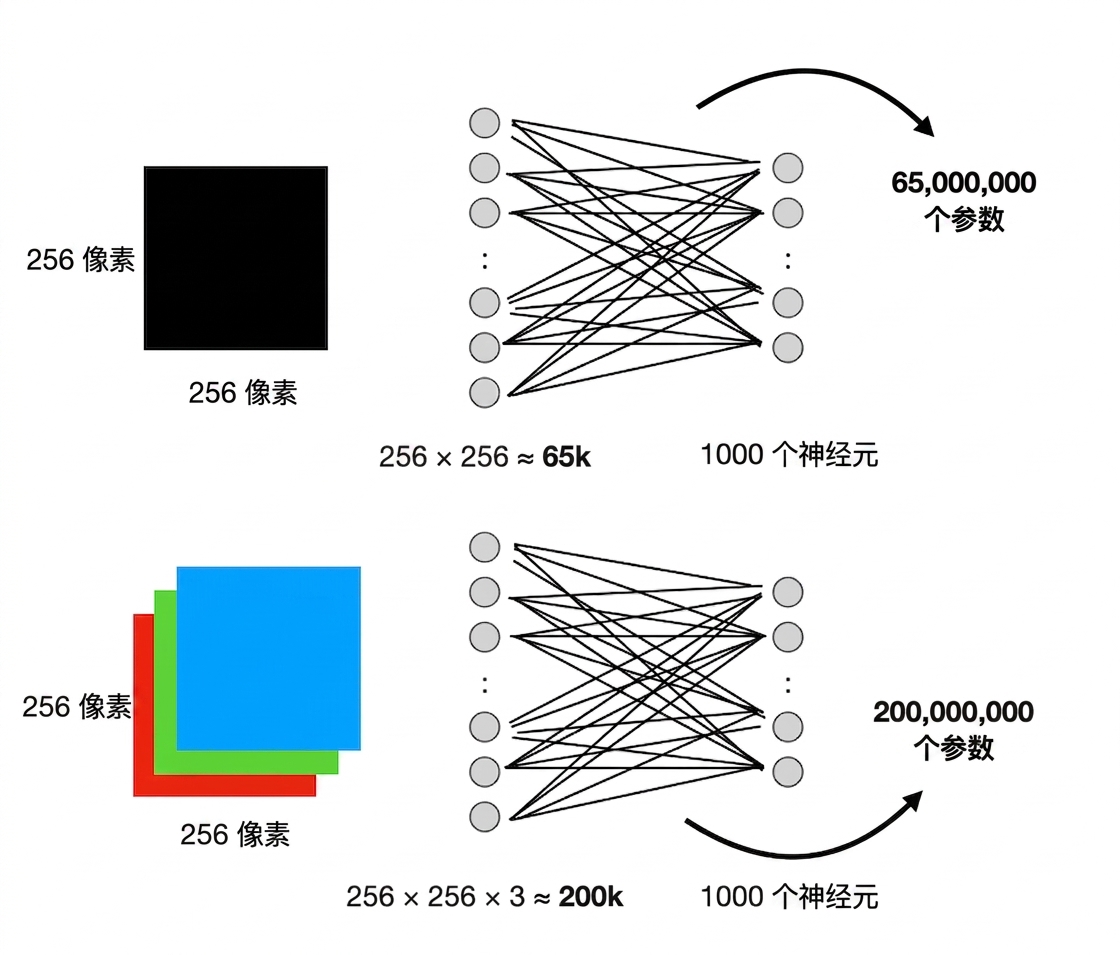

对于 RGB 彩色图像，有 2 亿个连接。

PyTorch 深度学习进阶

为什么不用线性层？

  • 线性层：
    • 训练慢
    • 易过拟合
    • 不识别空间模式
  • 更好的选择：卷积层！

角落有猫的图像，神经元只读取该区域

PyTorch 深度学习进阶

卷积层

大小为 3×3 的滤波器在 5×5 的输入上滑动，产生 3×3 的特征图。

  • 在输入上滑动带参数的滤波器
  • 各位置执行卷积
  • 得到的特征图：
    • 保留输入的空间模式
    • 比线性层参数更少
  • 一个滤波器 = 一张特征图
  • 对特征图做激活
  • 所有特征图合并为输出
  • nn.Conv2d(3, 32, kernel_size=3)
PyTorch 深度学习进阶

卷积

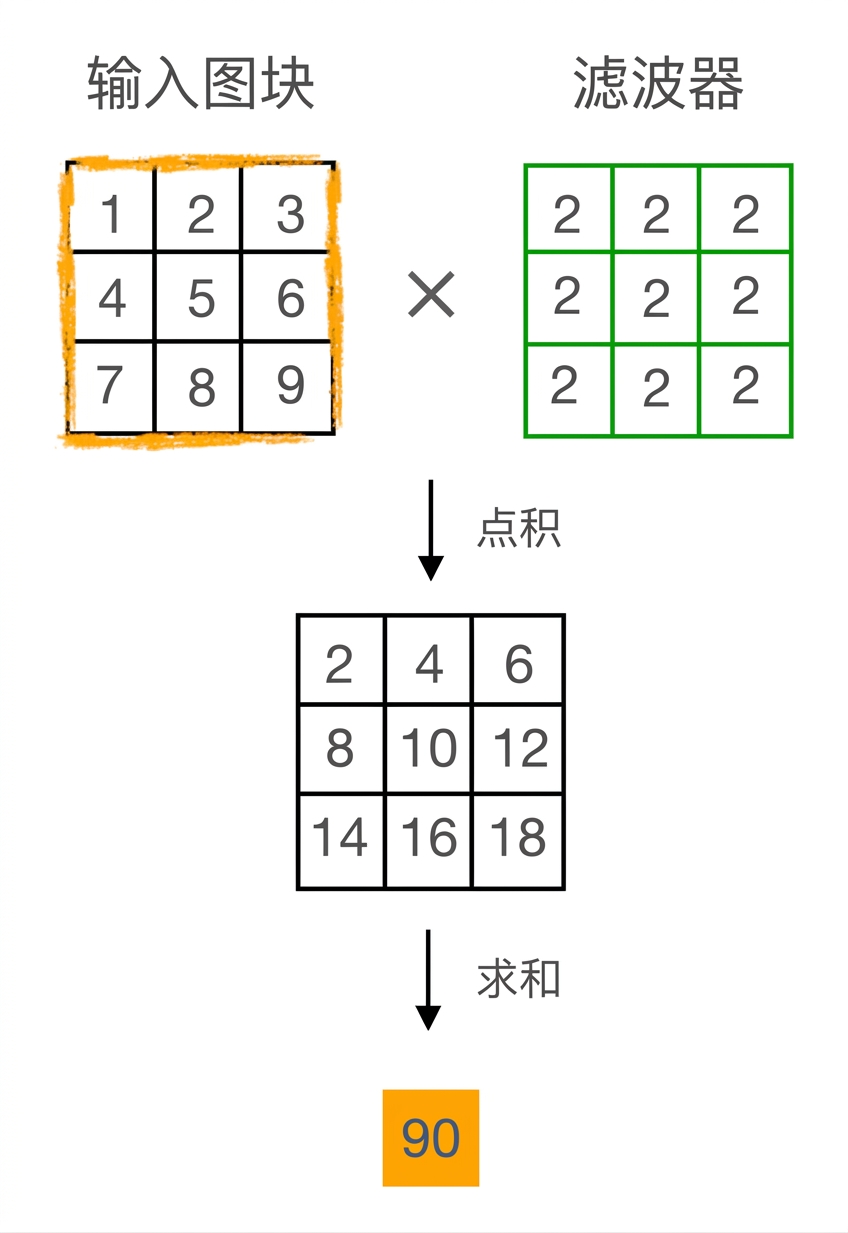

两个 3×3 矩阵逐元素相乘，并将结果矩阵的所有数求和。

  1. 计算输入小块与滤波器的点积
    • 左上角：2 × 1 = 2
  2. 将结果求和
PyTorch 深度学习进阶

零填充（Zero-padding）

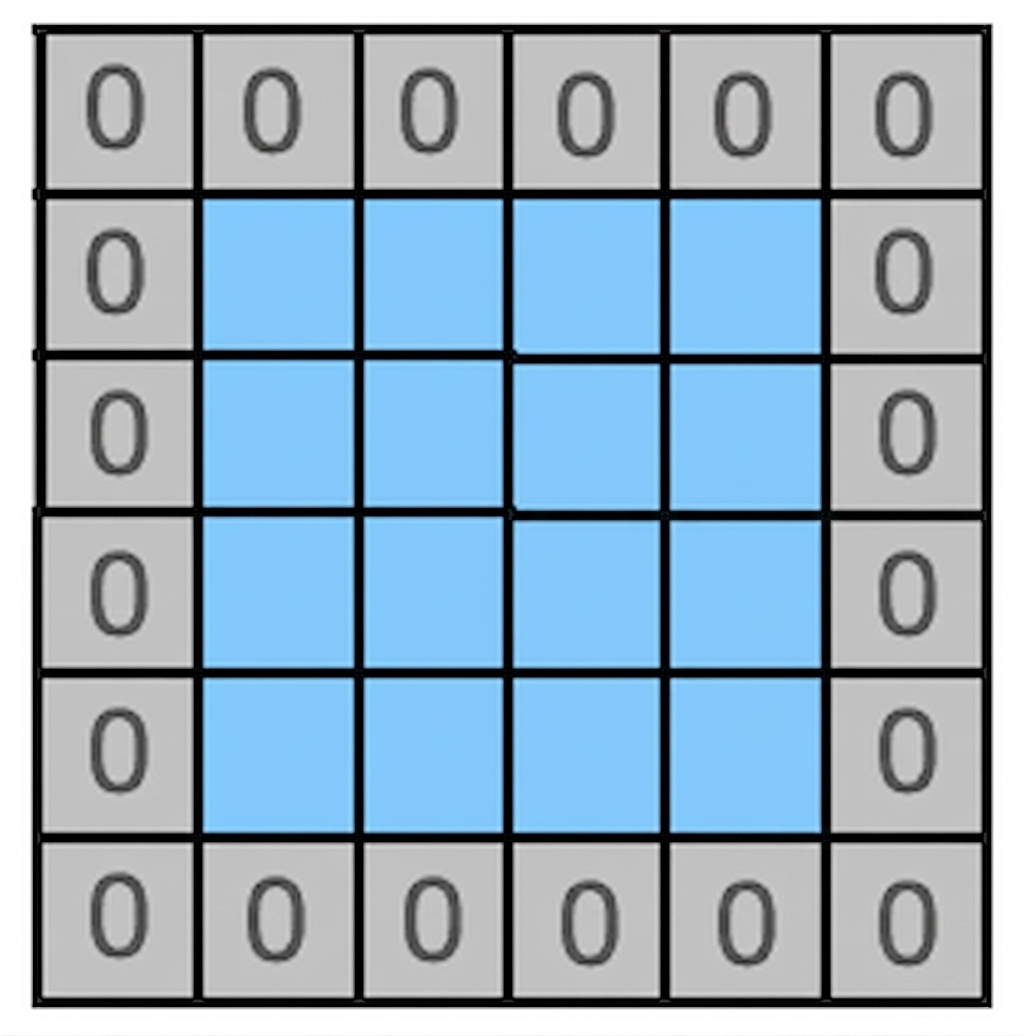

一个 4×4 图像被值为零的像素边框包围。

  • 在卷积层输入周围加零框
nn.Conv2d(
  3, 32, kernel_size=3, padding=1
)
  • 保持输入与输出张量的空间尺寸不变
  • 确保边界像素与其他像素同等对待
PyTorch 深度学习进阶

最大池化（Max Pooling）

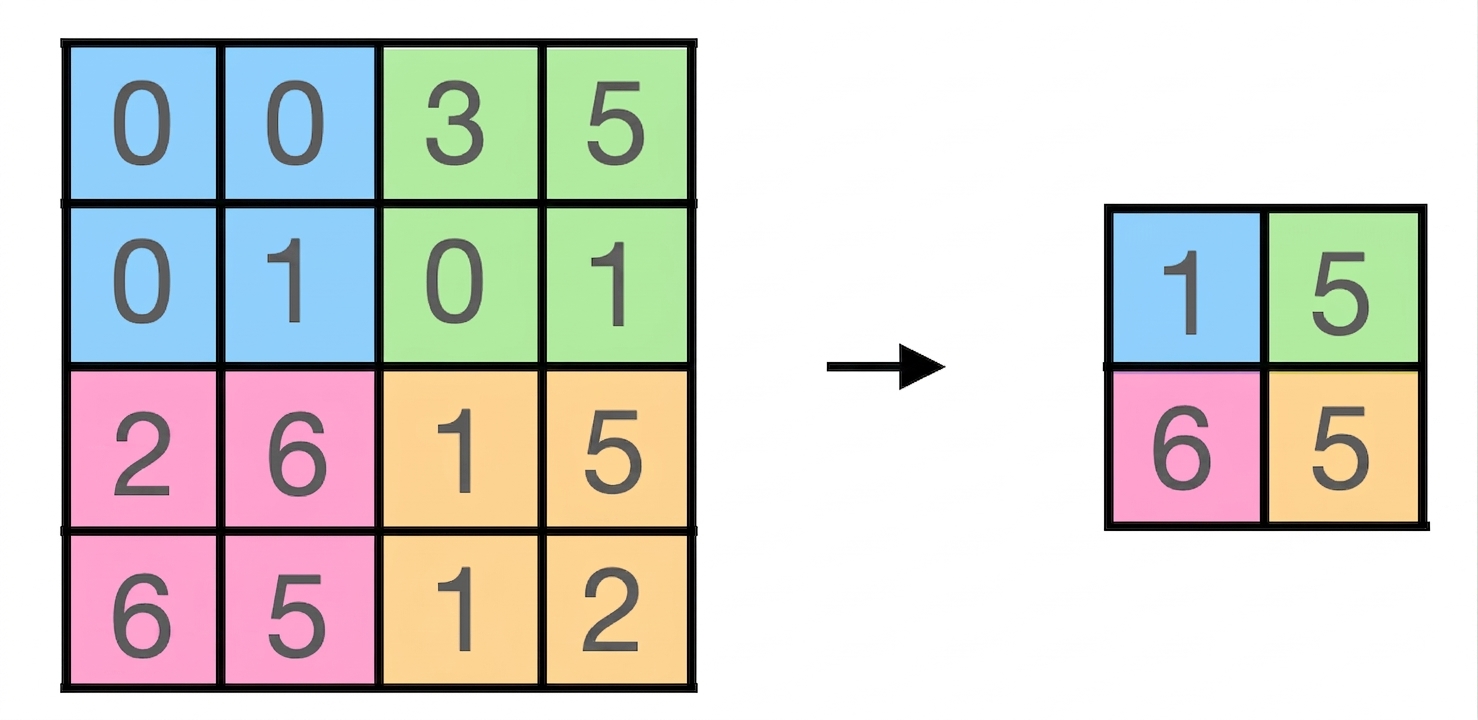

一个 4×4 矩阵，四个 2×2 象限用不同颜色标记，最大池化后变为 2×2。

  • 用不重叠的窗口在输入上滑动
  • 各位置仅保留最大值
  • 卷积层后用于降低空间维度
  • nn.MaxPool2d(kernel_size=2)
PyTorch 深度学习进阶

卷积神经网络

class Net(nn.Module):
    def __init__(self, num_classes):
        super().__init__()

        self.feature_extractor = nn.Sequential(
            nn.Conv2d(3, 32, kernel_size=3, padding=1),
            nn.ELU(),
            nn.MaxPool2d(kernel_size=2),
            nn.Conv2d(32, 64, kernel_size=3, padding=1),
            nn.ELU(),
            nn.MaxPool2d(kernel_size=2),
            nn.Flatten(),
        )

        self.classifier = nn.Linear(64*16*16, num_classes)


    def forward(self, x):
        x = self.feature_extractor(x)
        x = self.classifier(x)
        return x
  • feature_extractor：［卷积→激活→池化］重复两次并展平
  • classifier：单个线性层
  • forward()：将输入图像依次经过特征提取器和分类器
PyTorch 深度学习进阶

特征提取器的输出尺寸

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

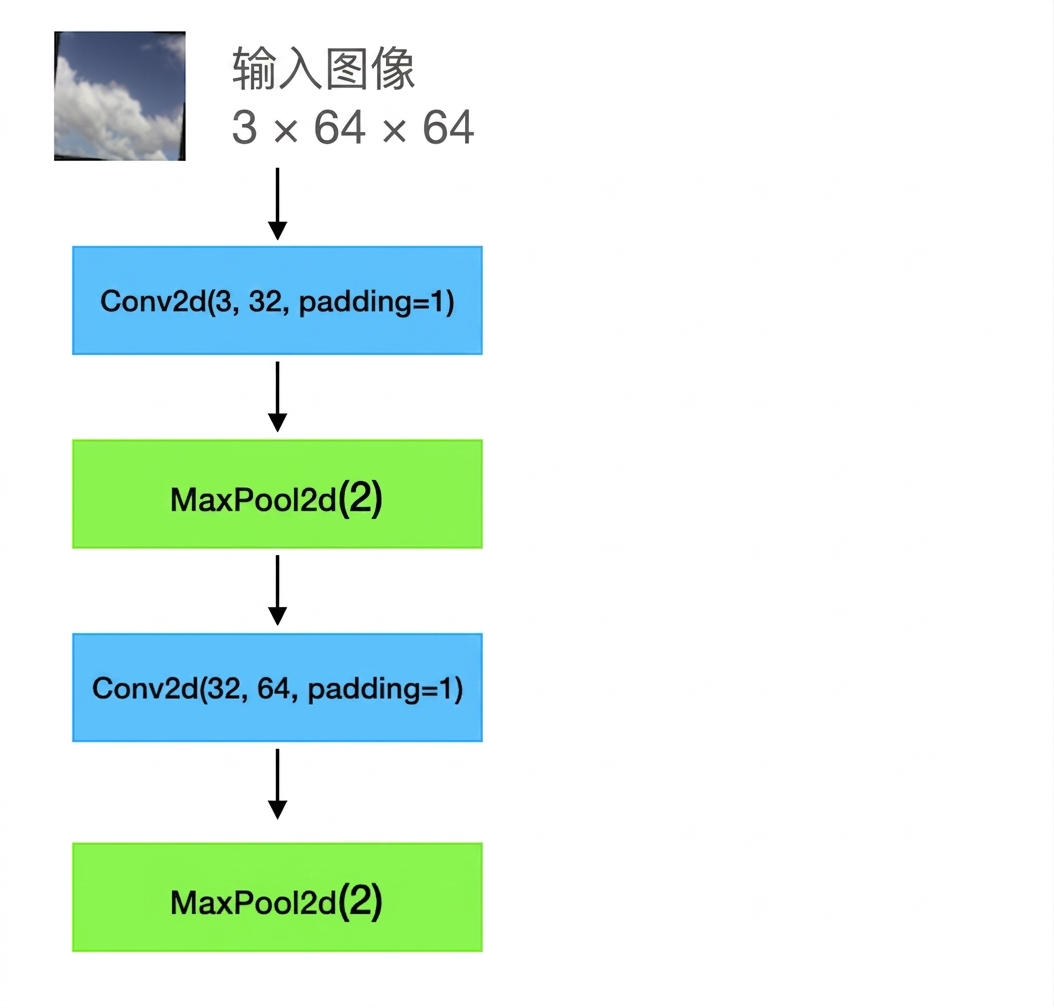

示意图：形状为 3×64×64 的输入图像依次经过卷积层、池化层、另一卷积层和池化层。

PyTorch 深度学习进阶

特征提取器的输出尺寸

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

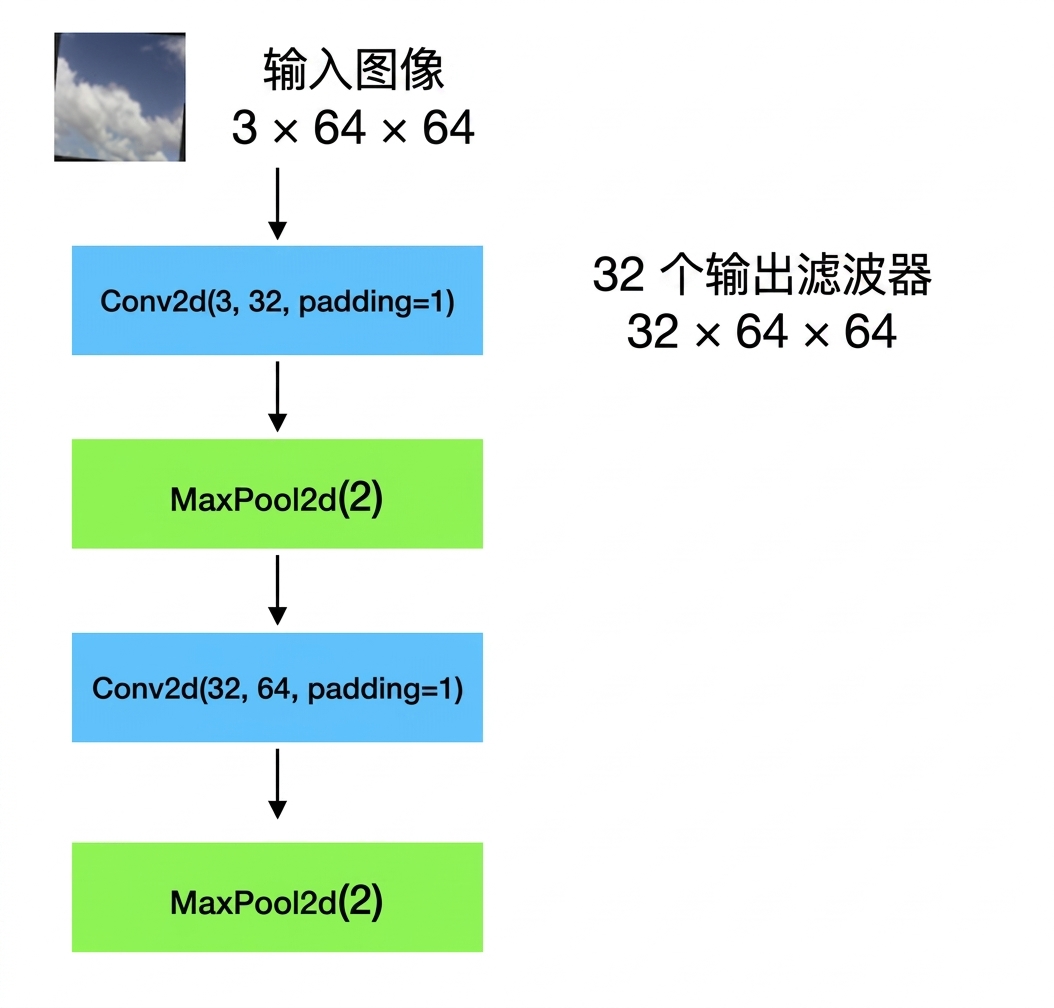

示意图：形状为 3×64×64 的输入图像依次经过卷积层、池化层、另一卷积层和池化层。

PyTorch 深度学习进阶

特征提取器的输出尺寸

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

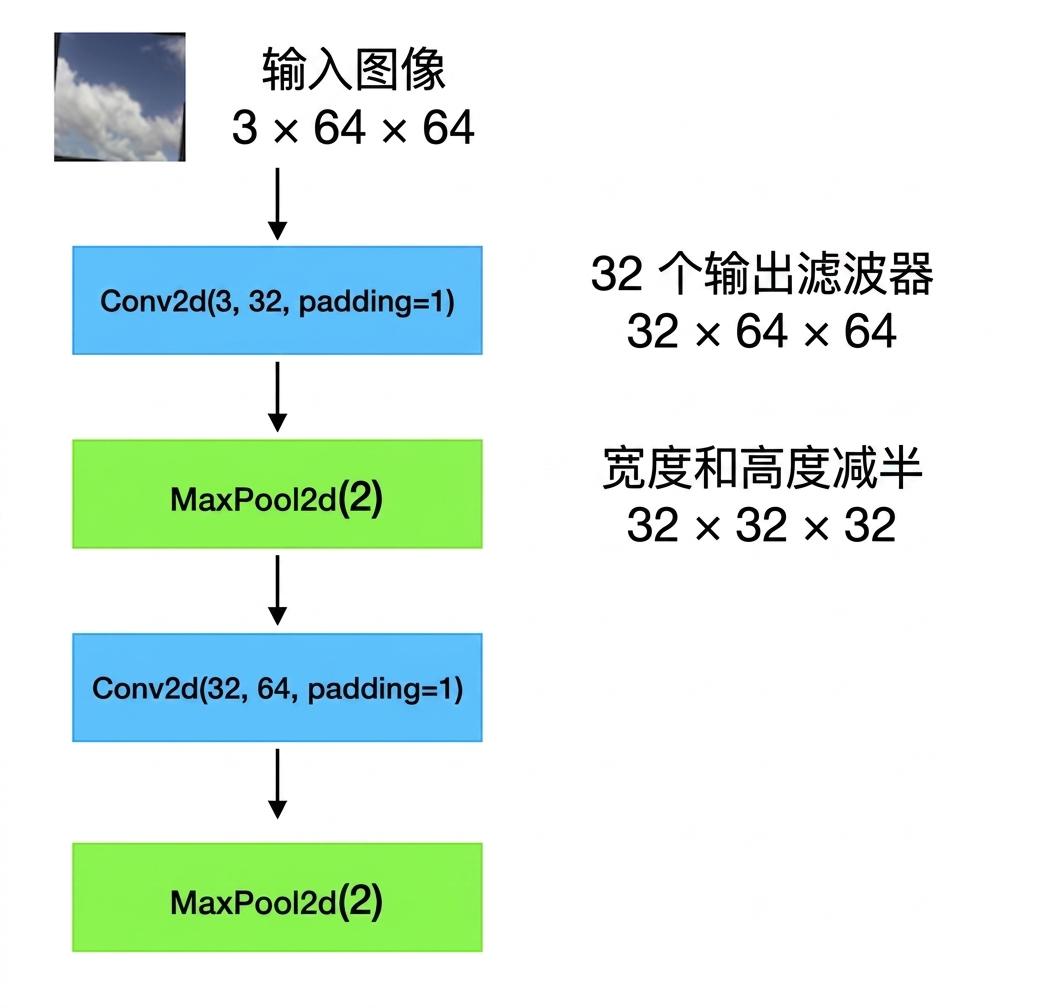

示意图：形状为 3×64×64 的输入图像依次经过卷积层、池化层、另一卷积层和池化层。

PyTorch 深度学习进阶

特征提取器的输出尺寸

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

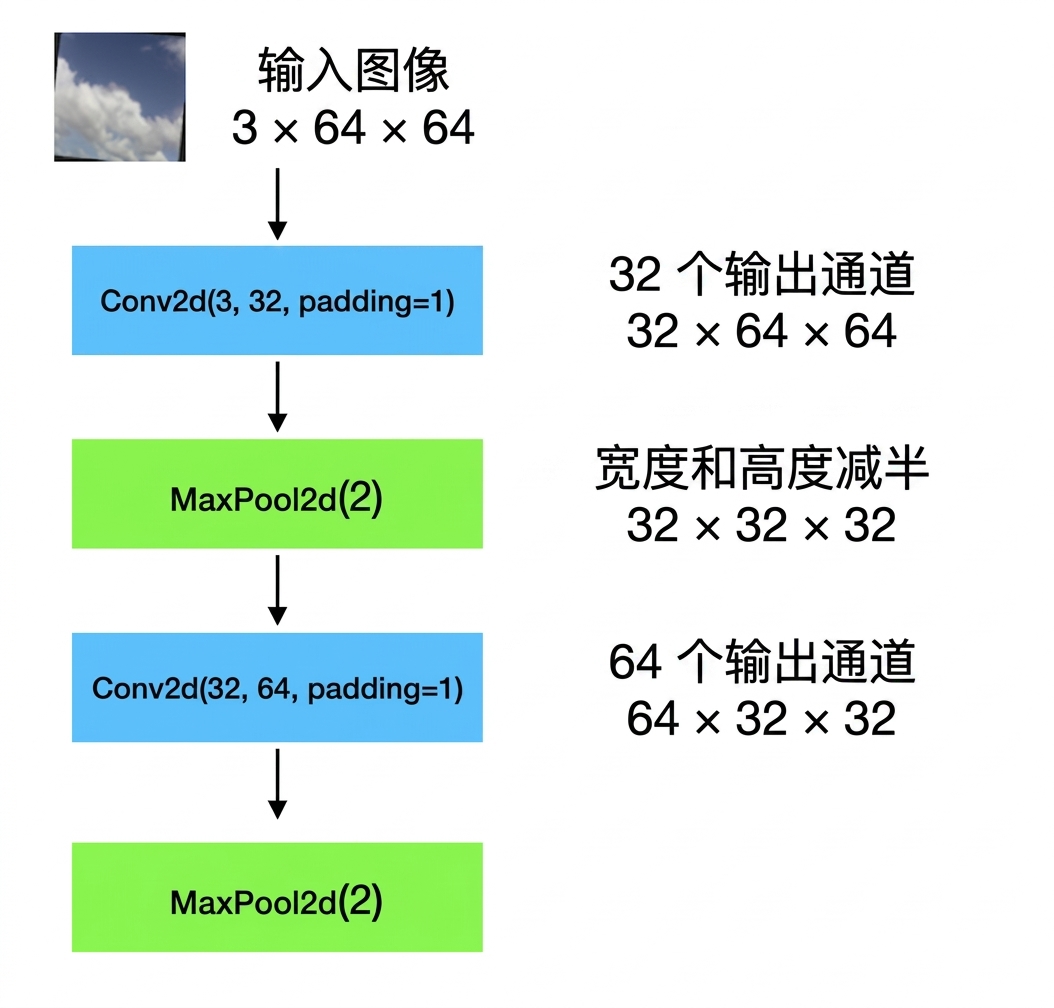

示意图：形状为 3×64×64 的输入图像依次经过卷积层、池化层、另一卷积层和池化层。

PyTorch 深度学习进阶

特征提取器的输出尺寸

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

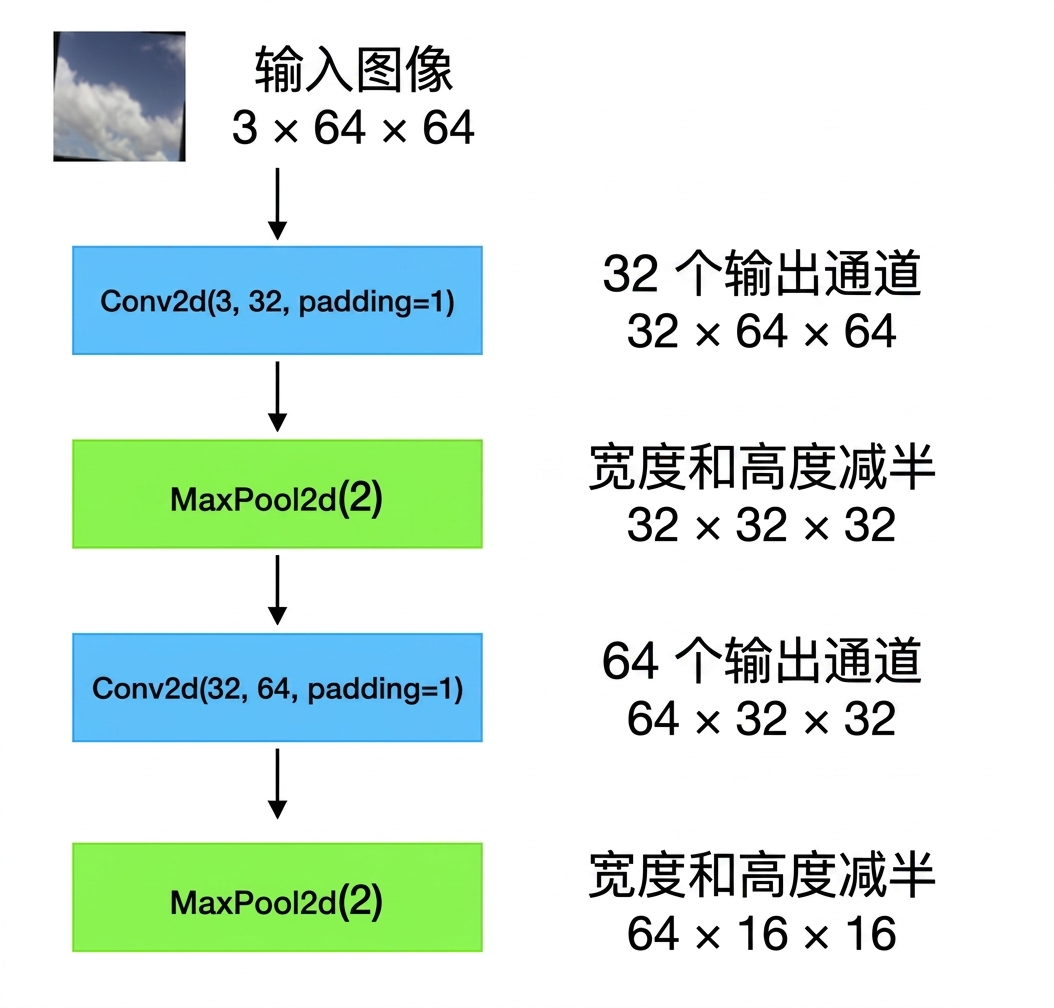

示意图：形状为 3×64×64 的输入图像依次经过卷积层、池化层、另一卷积层和池化层。

PyTorch 深度学习进阶

Passons à la pratique !
