Tabloul de bord analitic

Concepte de design al tablourilor de bord

Olga Scrivner, PhD

President, Scrivner Solutions Inc

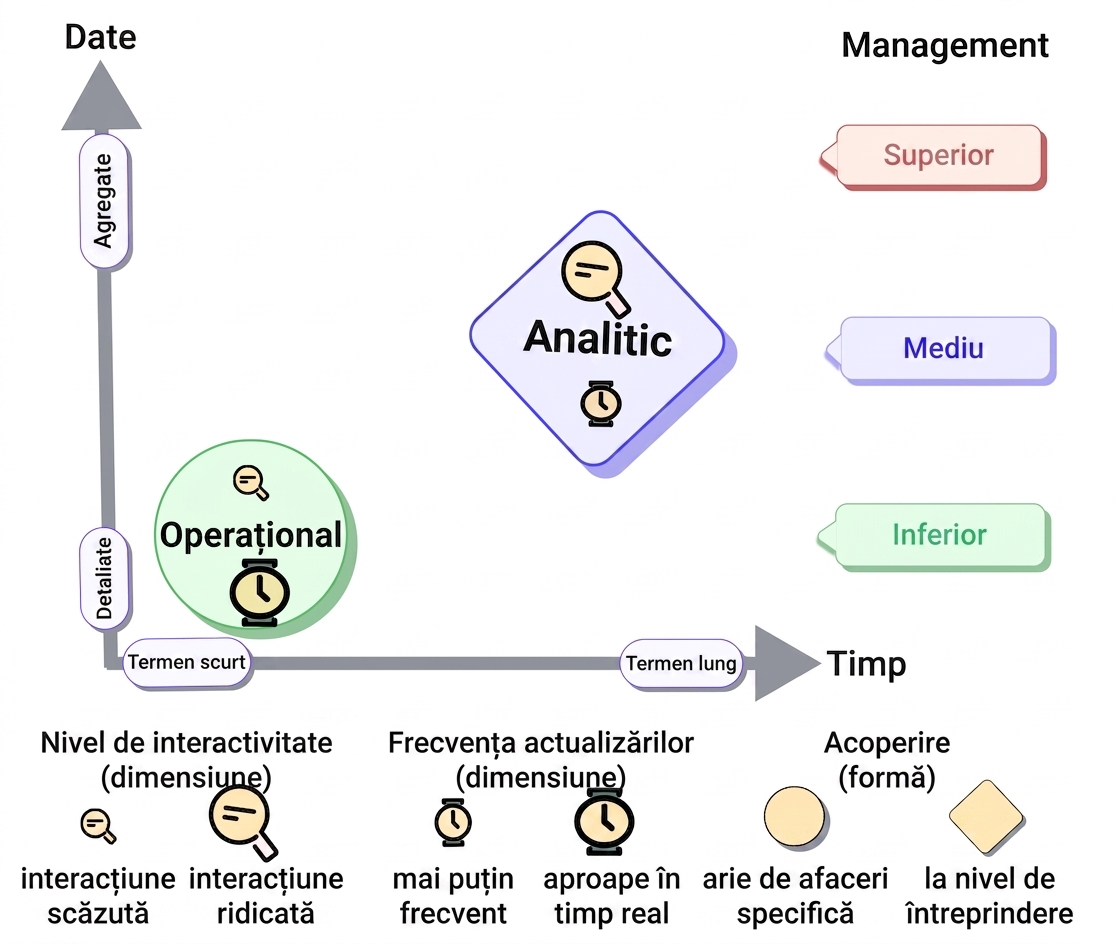

Tabloul de bord de analiză aprofundată

taxonomie-analitic

Scop

  • Explorarea datelor pentru descoperirea de insight-uri profunde

Tipul datelor

  • Volume mari de date, actualizări mai rare (lunar, trimestrial)

Interactivitate:

  • Interactivitate ridicată: drill-down, filtre, cursoare

Destinatari

  • Analiști
Concepte de design al tablourilor de bord

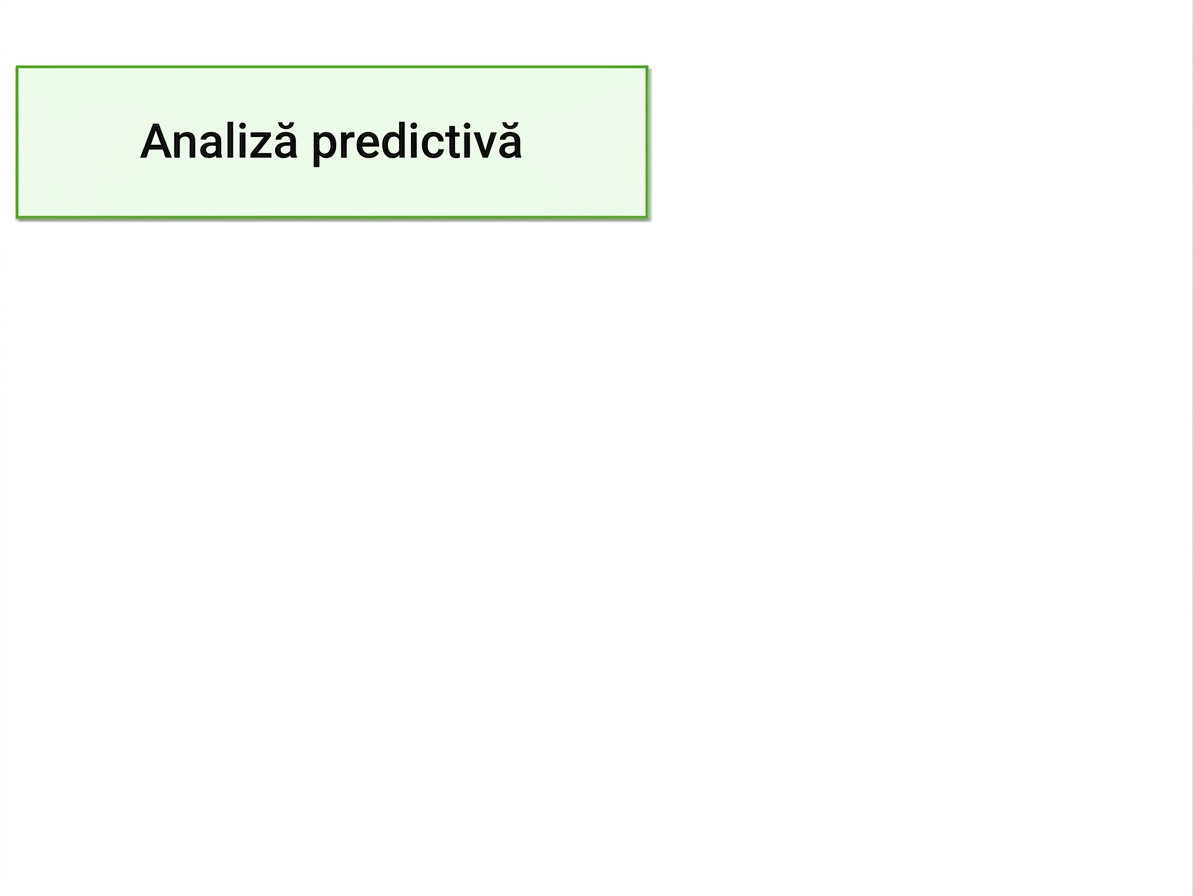

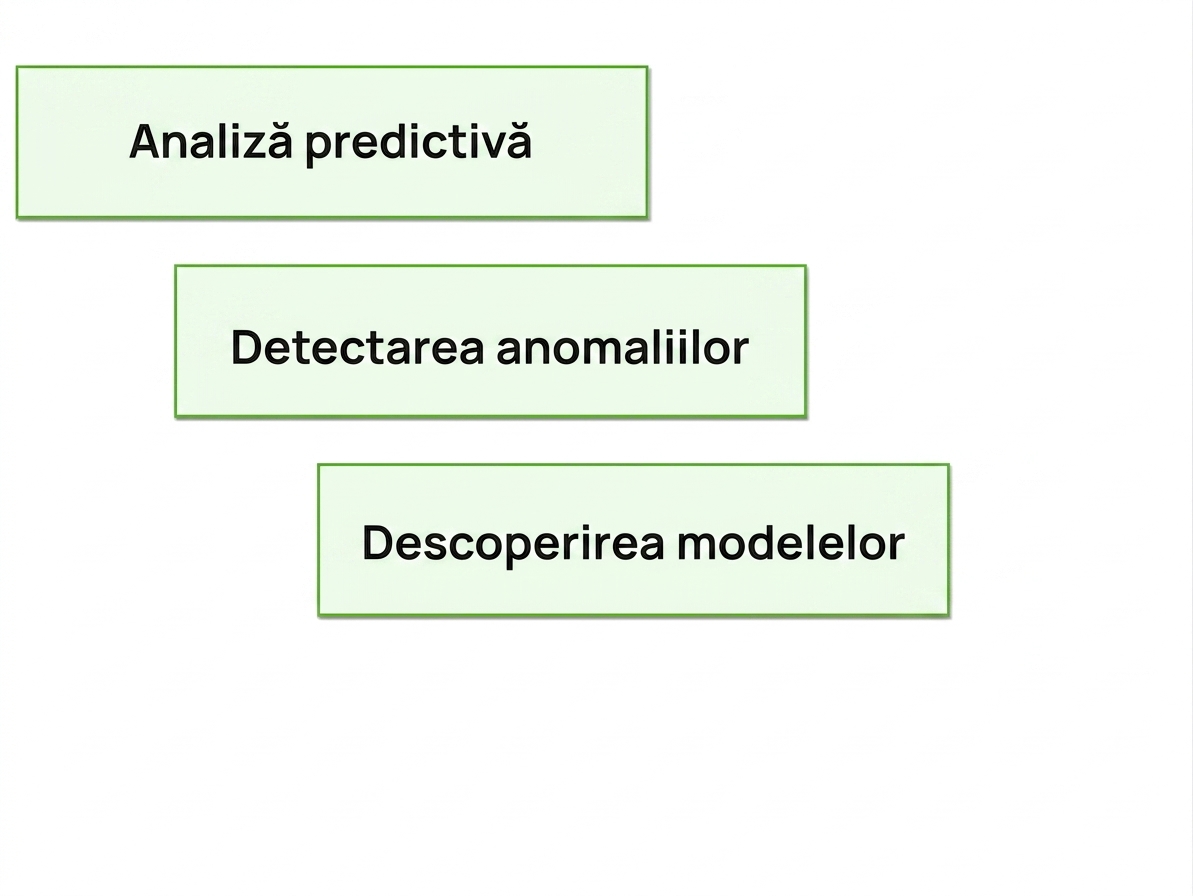

Beneficiile tabloului de bord analitic

  beneficii



  • Orientarea deciziilor viitoare pe baza datelor istorice
Concepte de design al tablourilor de bord

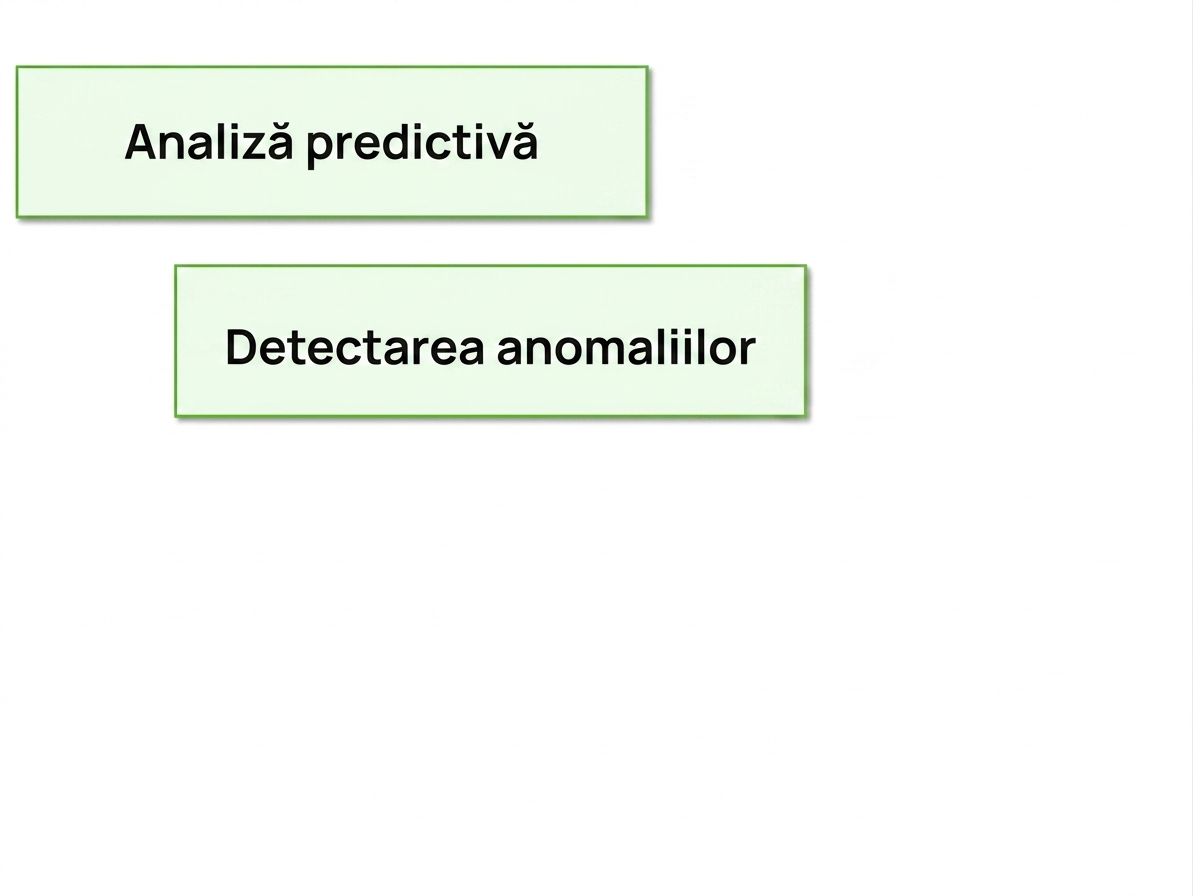

Beneficiile tabloului de bord analitic

  beneficii



  • Orientarea deciziilor viitoare pe baza datelor istorice

  • Identificarea comportamentului neobișnuit în tendințele de afaceri

Concepte de design al tablourilor de bord

Beneficiile tabloului de bord analitic

  beneficii



  • Orientarea deciziilor viitoare pe baza datelor istorice

  • Identificarea comportamentului neobișnuit în tendințele de afaceri

  • Descoperirea tiparelor ascunse și a interacțiunii dintre variabile

pictogramă cumpărături

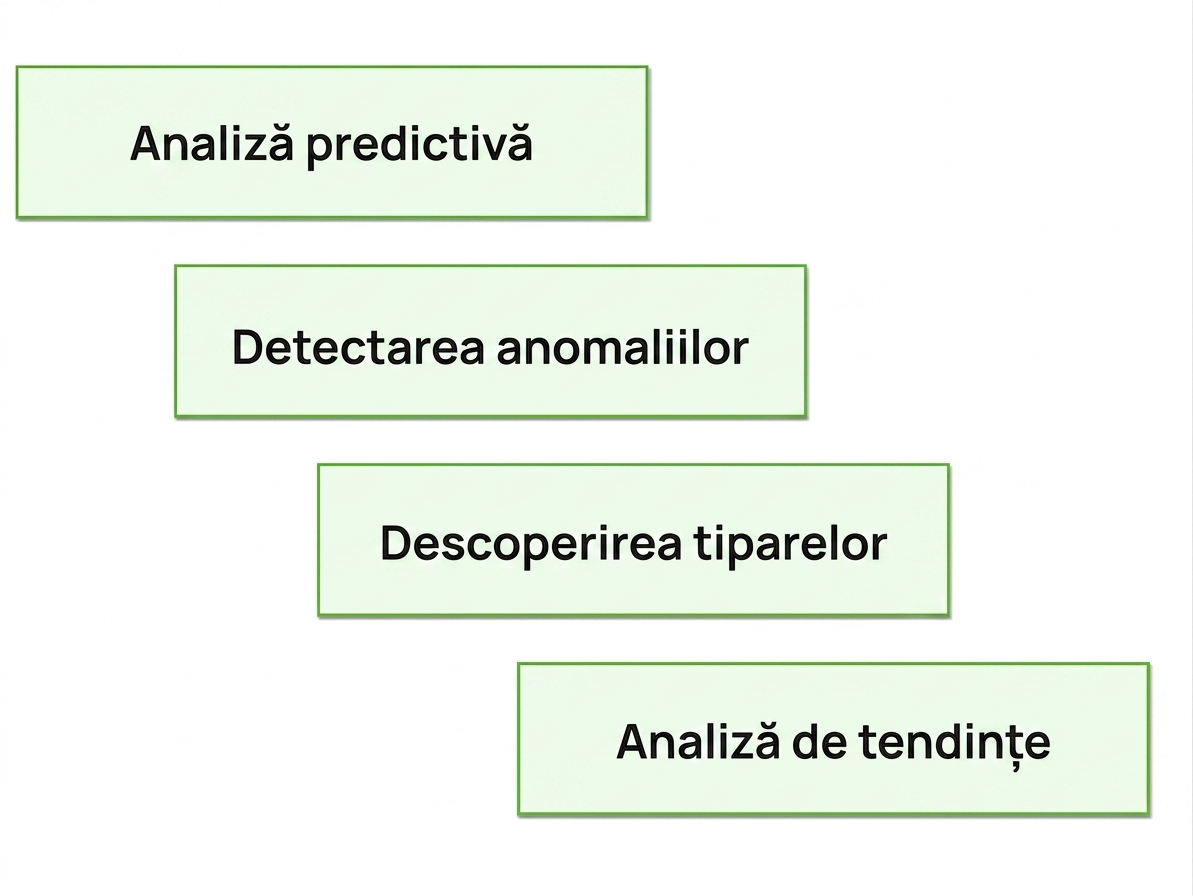

Concepte de design al tablourilor de bord

Beneficiile tabloului de bord analitic

  beneficii



  • Orientarea deciziilor viitoare pe baza datelor istorice

  • Identificarea comportamentului neobișnuit în tendințele de afaceri

  • Descoperirea tiparelor ascunse și înțelegerea interacțiunii dintre variabile

  • Analiza indicatorilor de performanță în timp pentru identificarea perioadelor problematice

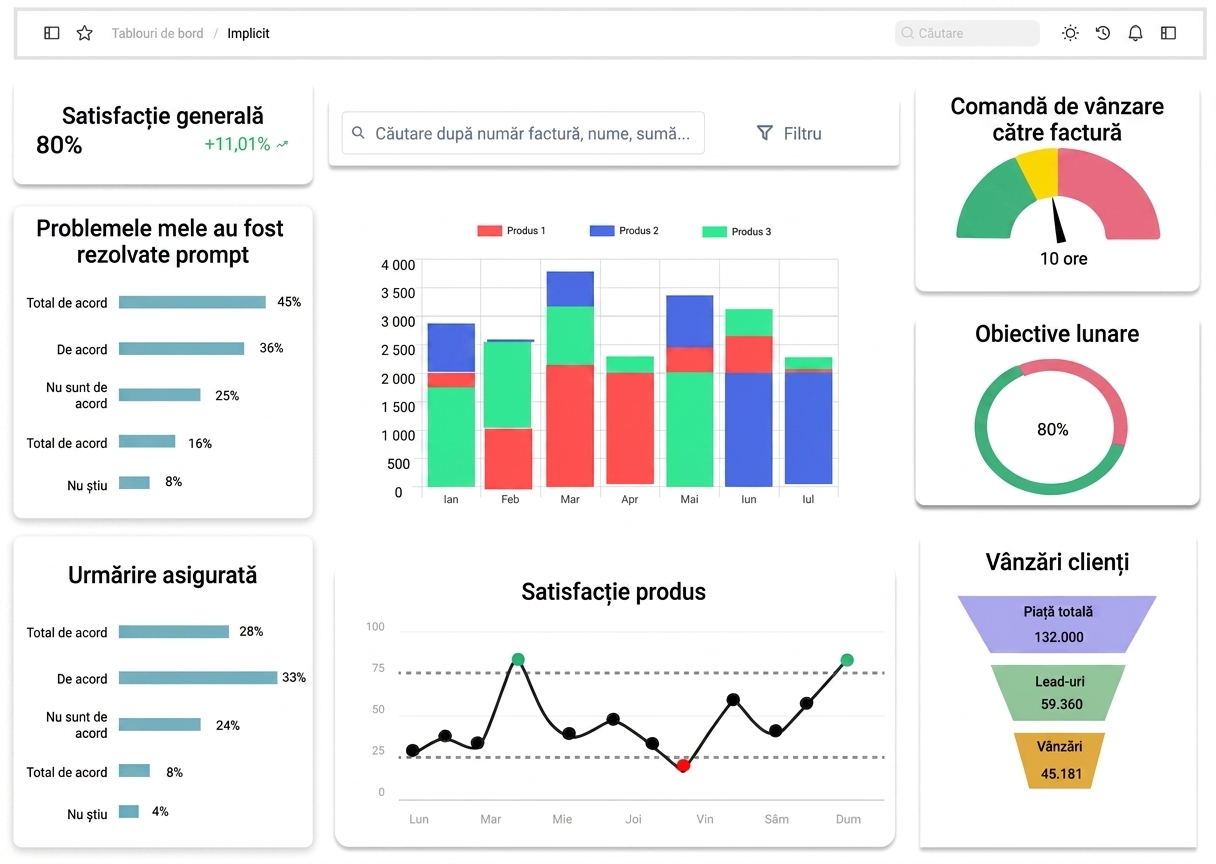

Concepte de design al tablourilor de bord

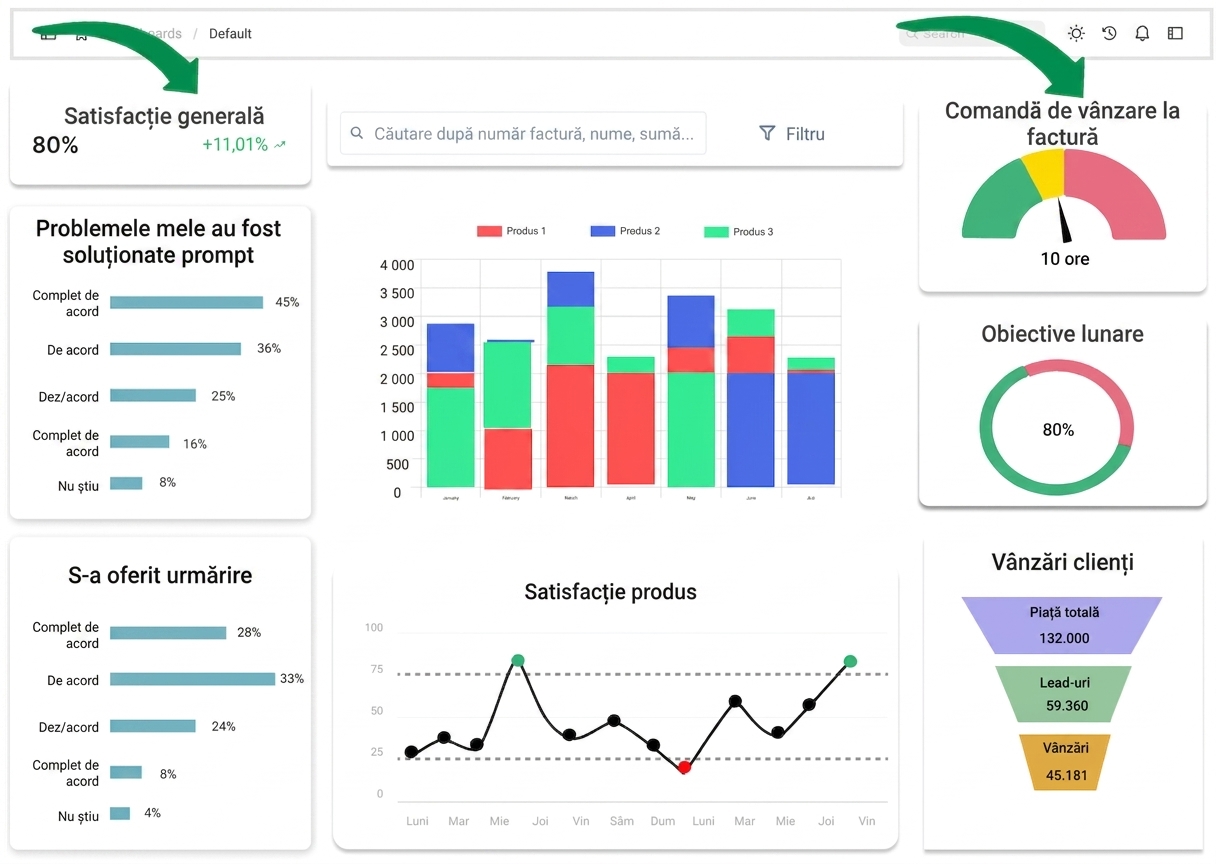

Componente grafice ale tabloului de bord analitic



componente grafice

1 Zoho analytics. 2017. Analytical dashboard.

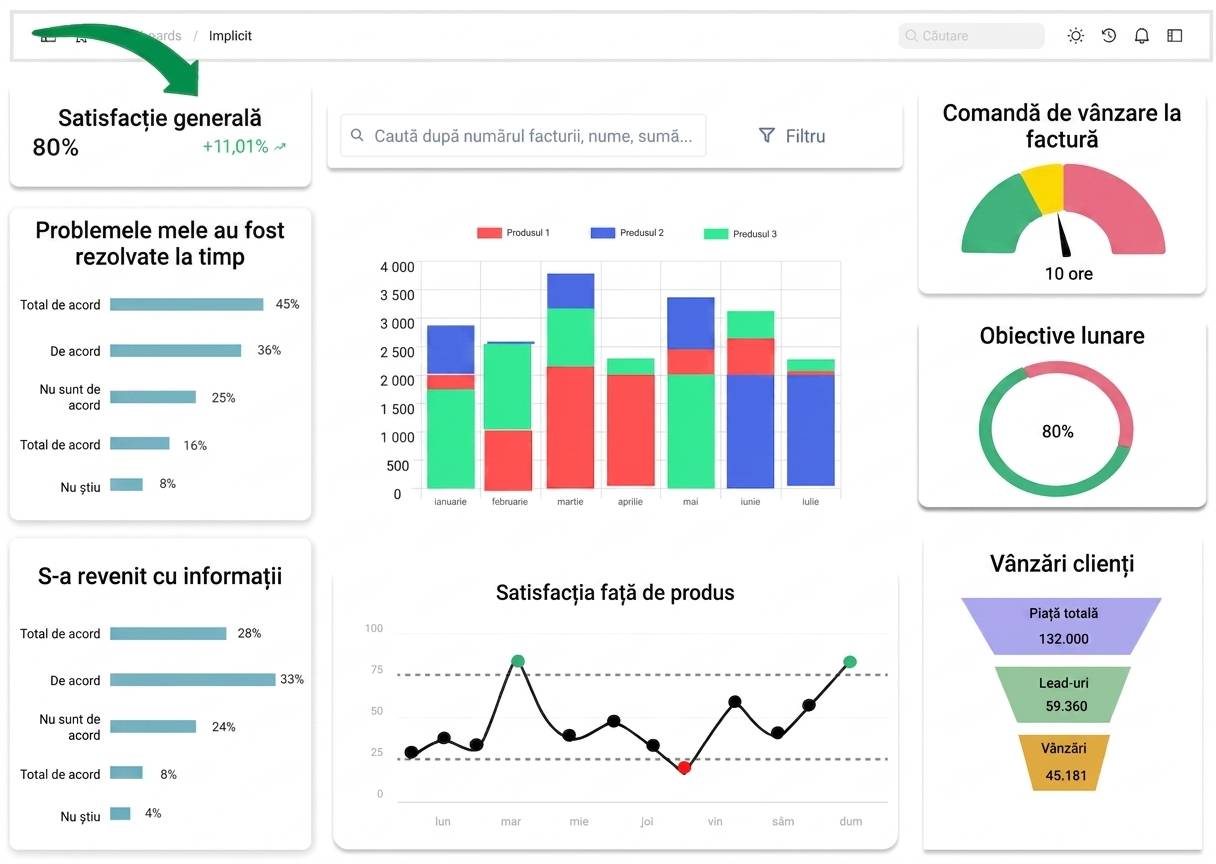

Concepte de design al tablourilor de bord

Componente grafice ale tabloului de bord analitic



componente grafice



Stare: Indicatori

1 Zoho analytics. 2017. Analytical dashboard.
Concepte de design al tablourilor de bord

Componente grafice ale tabloului de bord analitic



componente grafice



Stare: Indicatori

Contor țintă: stabilirea și monitorizarea obiectivelor

1 Zoho analytics. 2017. Analytical dashboard.
Concepte de design al tablourilor de bord

Componente grafice ale tabloului de bord analitic



componente grafice



Stare: Indicatori

Contor țintă: stabilirea și monitorizarea obiectivelor

Comparator: prezentare generală și analogie a datelor

1 Zoho analytics. 2017. Analytical dashboard.

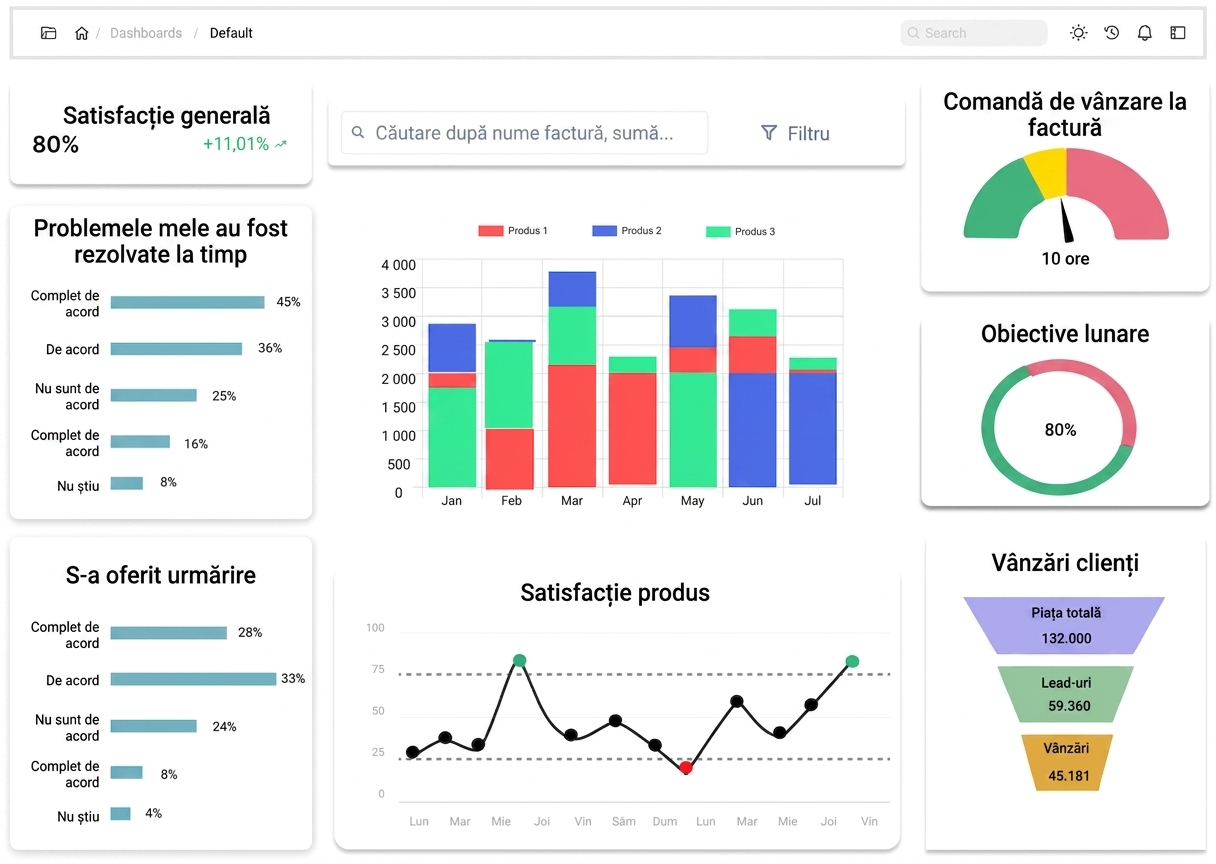

Concepte de design al tablourilor de bord

Componente grafice ale tabloului de bord analitic



componente grafice



Stare: Indicatori

Contor țintă: stabilirea și monitorizarea obiectivelor

Comparator: prezentare generală și analogie a datelor

Detector de anomalii: detectarea discrepanțelor în afaceri

1 Zoho analytics. 2017. Analytical dashboard.

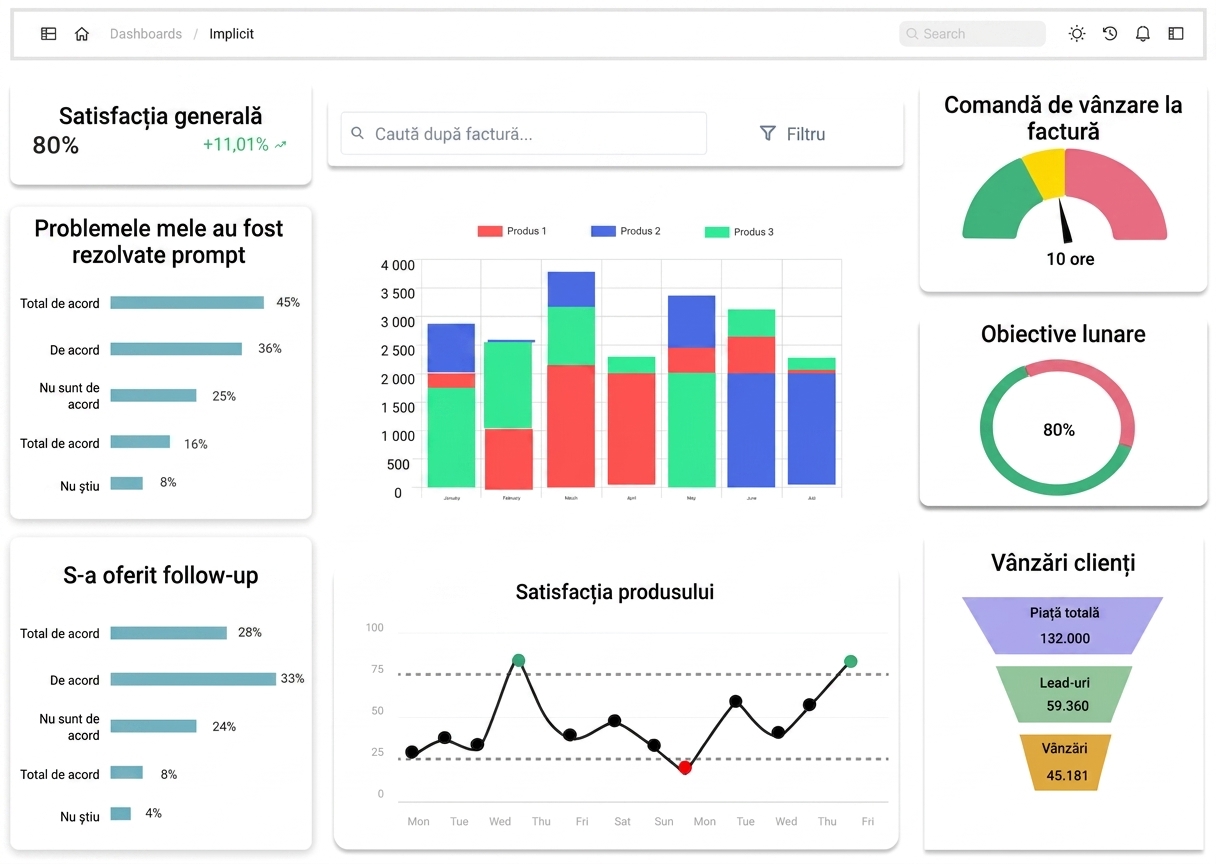

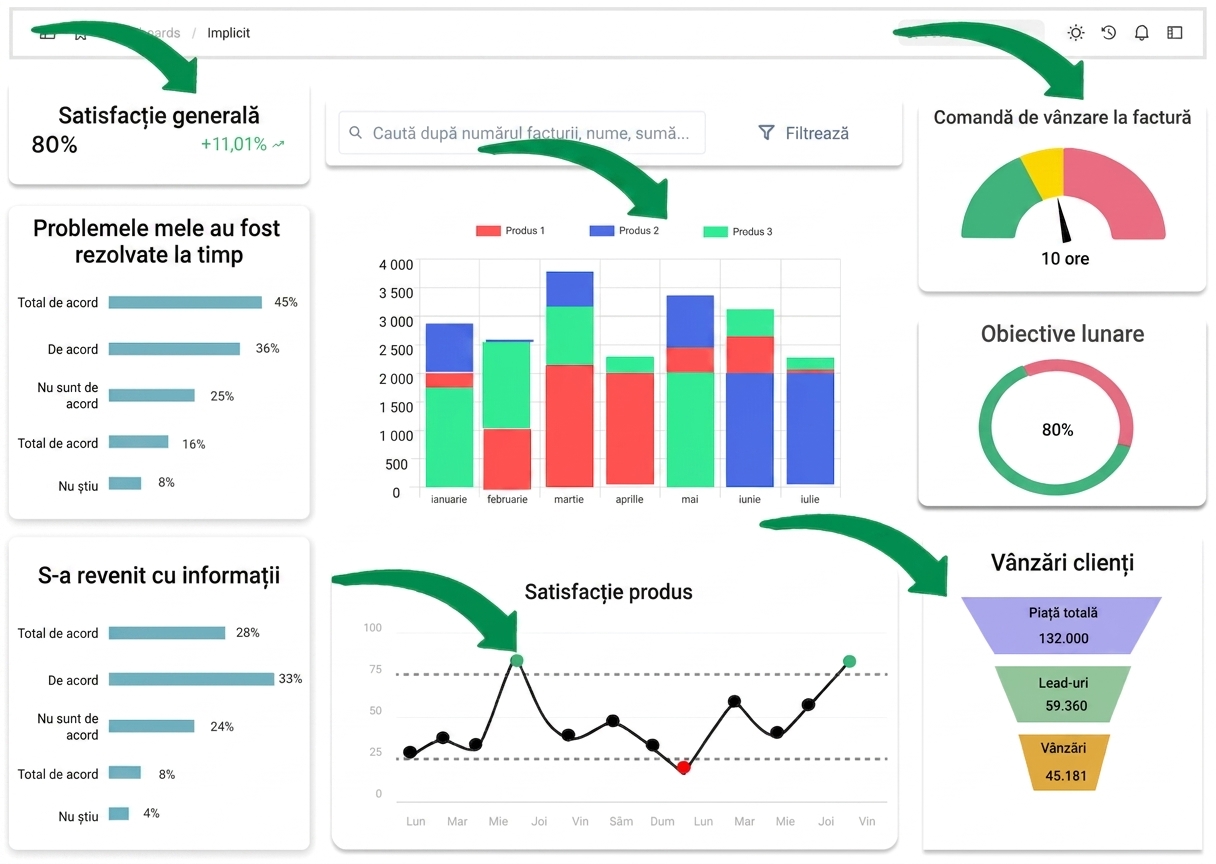

Concepte de design al tablourilor de bord

Componente grafice ale tabloului de bord analitic



componente grafice



Stare: Indicatori

Contor țintă: stabilirea și monitorizarea obiectivelor

Comparator: prezentare generală și analogie a datelor

Detector de anomalii: detectarea discrepanțelor în afaceri

Pâlnie: vizualizarea etapelor companiei

1 Zoho analytics. 2017. Analytical dashboard.
Concepte de design al tablourilor de bord

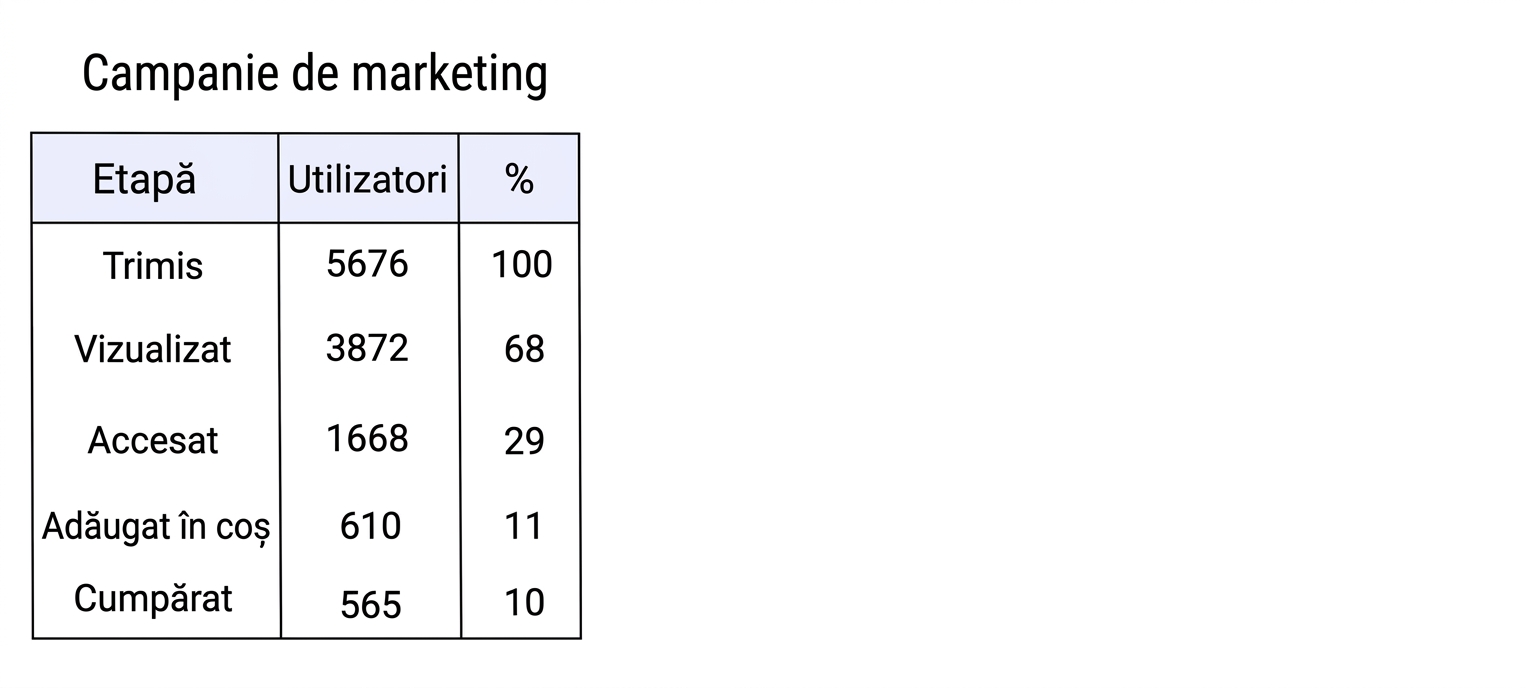

Câteva cuvinte despre graficele de tip pâlnie

  • Etape secvențiale ale unui proces de afaceri (pipeline de vânzări, campanii de marketing)
  • Pornește de la o bază largă și se îngustează în segmente mai mici

pâlnie

Concepte de design al tablourilor de bord

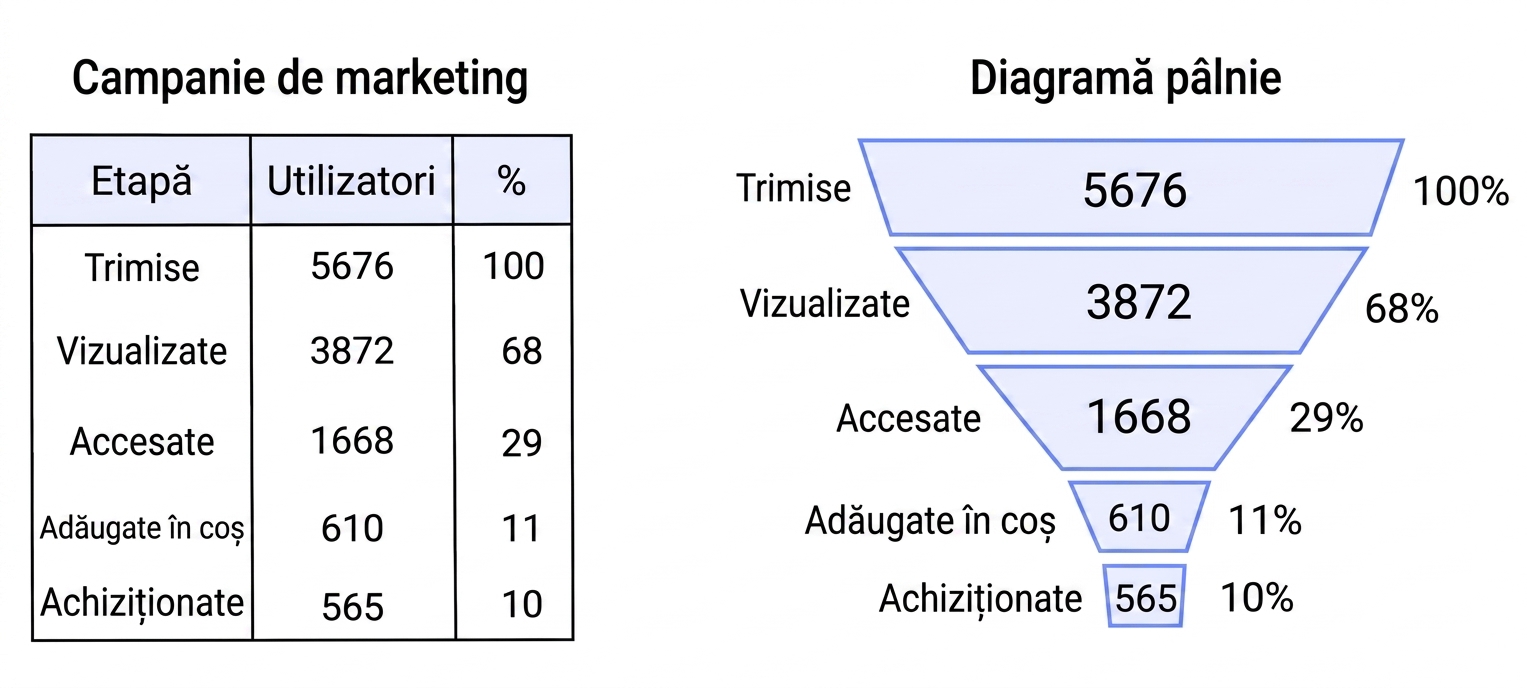

Câteva cuvinte despre graficele de tip pâlnie

  • Etape secvențiale ale unui proces de afaceri (pipeline de vânzări, campanii de marketing)
  • Pornește de la o bază largă și se îngustează în segmente mai mici

pâlnie

  • Utilizat ca vizualizare de explorare la nivel înalt
Concepte de design al tablourilor de bord

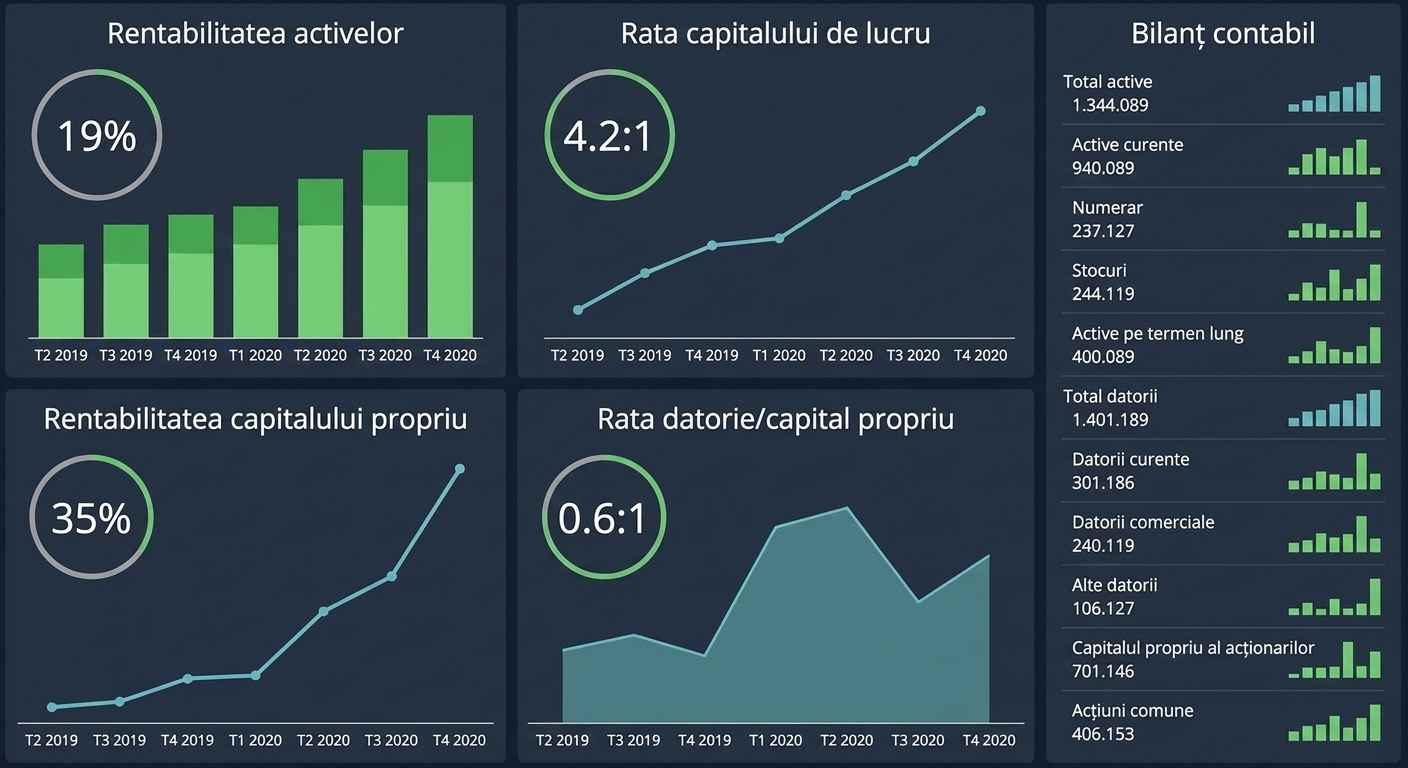

Tablou de bord analitic financiar

Obiectiv: îmbunătățirea oportunităților de investiții

financiar

Întrebare: cât de eficient este cheltuit capitalul companiei

Sarcină: stabilirea unor activități operaționale pentru îmbunătățirea cheltuielilor viitoare

Date: KPI-uri financiare

  • Rate de eficiență, capital de lucru, bilanț, cont de profit și pierdere, flux de numerar

Vizualizare date: indicator, tendință, comparator, detector de anomalii

1 Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.
Concepte de design al tablourilor de bord

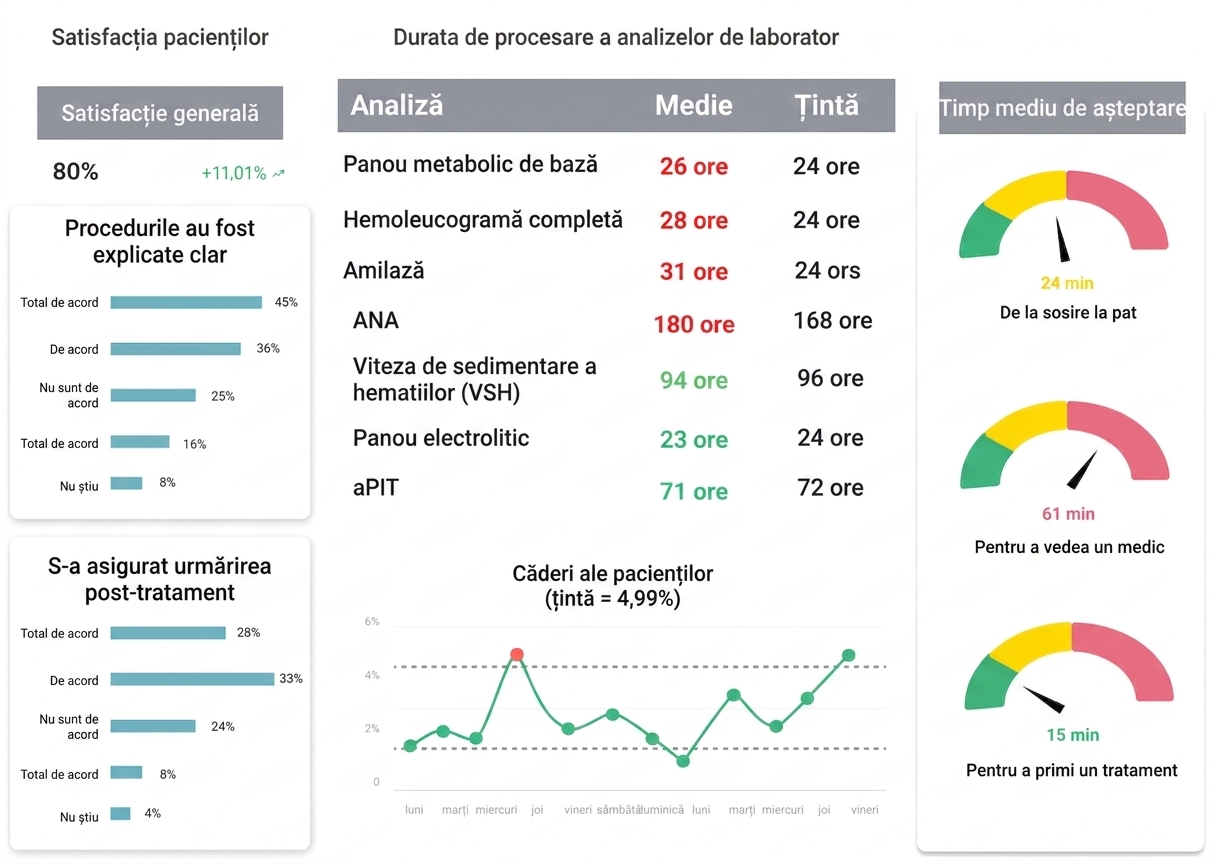

Tablou de bord analitic pentru sănătate

      Obiectiv: îmbunătățirea îngrijirii pacienților

sănătate

Întrebare: cât de satisfăcuți sunt pacienții de unitate și servicii

Sarcină: definirea unor activități operaționale pentru îmbunătățirea serviciilor și a unității

Date: KPI-uri medicale

  • Satisfacție, timpi de așteptare și siguranță

Vizualizare date: indicator, contor țintă, tendință, detector de anomalii, tabel codificat cromatic cu timp efectiv față de cel țintă (alternativă la graficul bullet)

1 Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.
Concepte de design al tablourilor de bord

Să exersăm!

Concepte de design al tablourilor de bord
