Boîtes à moustaches

Comprendre la visualisation de données

Richie Cotton

Data Evangelist at DataCamp

On ne peut pas juste colorer des histogrammes

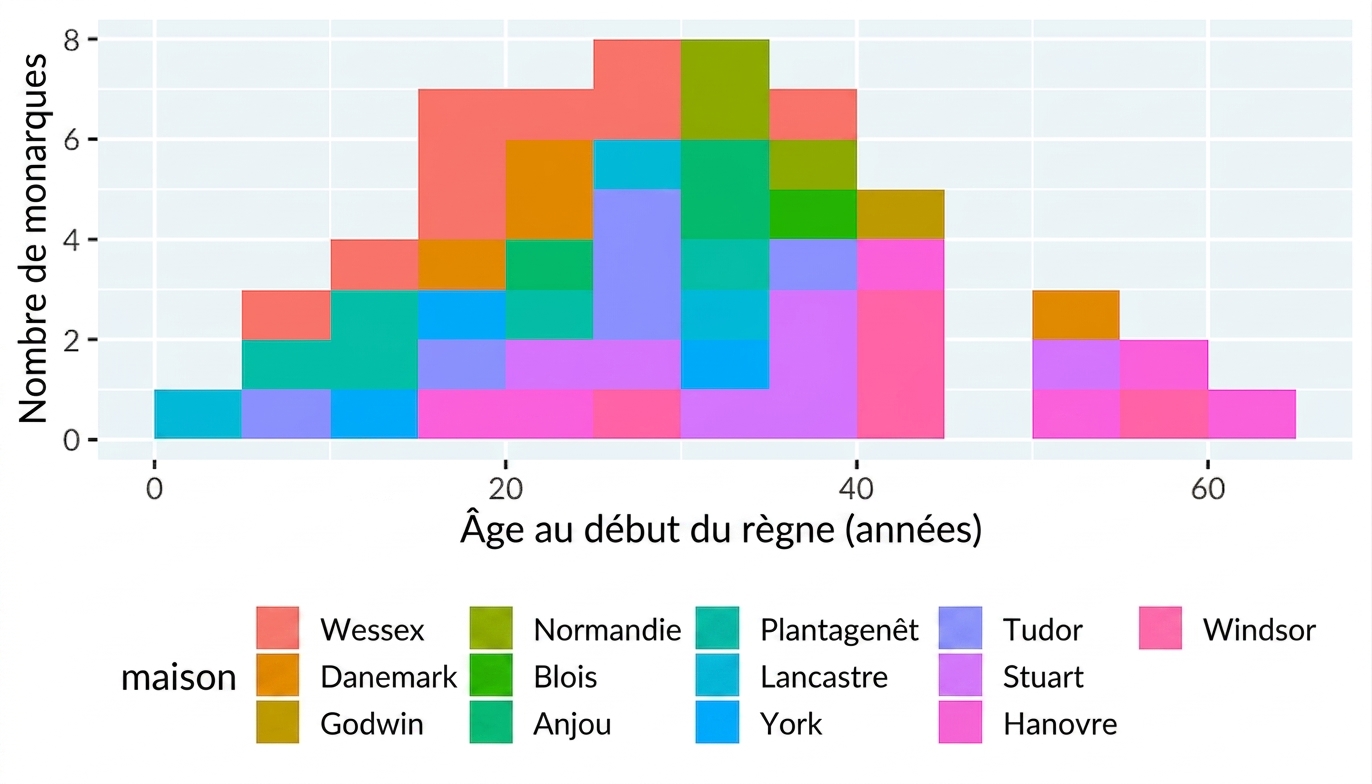

Un histogramme de l'âge au début du règne des rois et reines d'Angleterre, coloré par maisons royales. On dirait un monstre gélatineux d'un jeu vidéo des années 1980.

Tracer chaque histogramme dans son propre panneau

Un histogramme de l'âge au début du règne des rois et reines d'Angleterre, avec un panneau distinct pour chaque maison royale.

Tracer chaque histogramme dans son propre panneau

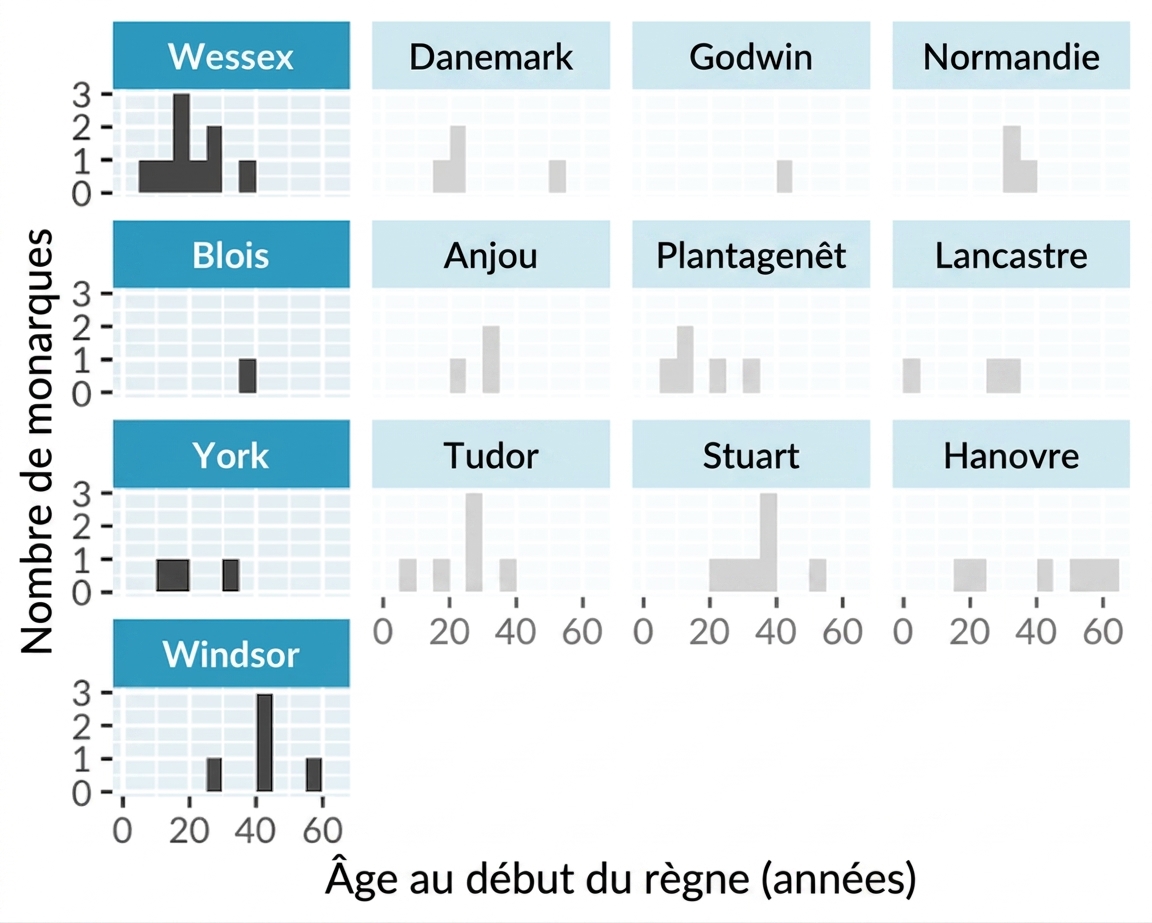

Un histogramme de l'âge au début du règne des rois et reines d'Angleterre, avec un panneau distinct pour chaque maison royale. La colonne de gauche est mise en évidence.

Tracer chaque histogramme dans son propre panneau

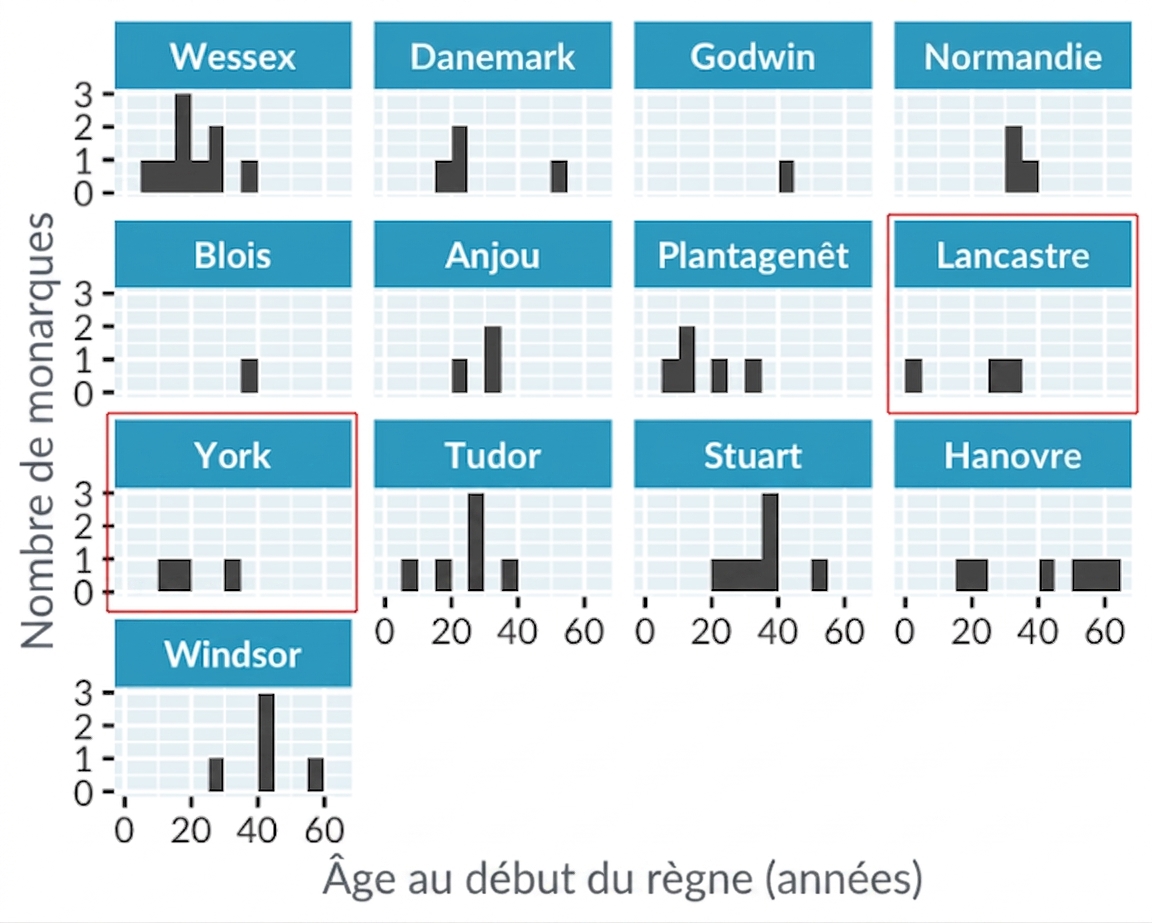

Un histogramme de l'âge au début du règne des rois et reines d'Angleterre, avec un panneau distinct pour chaque maison royale. Les maisons Lancaster et York sont mises en évidence.

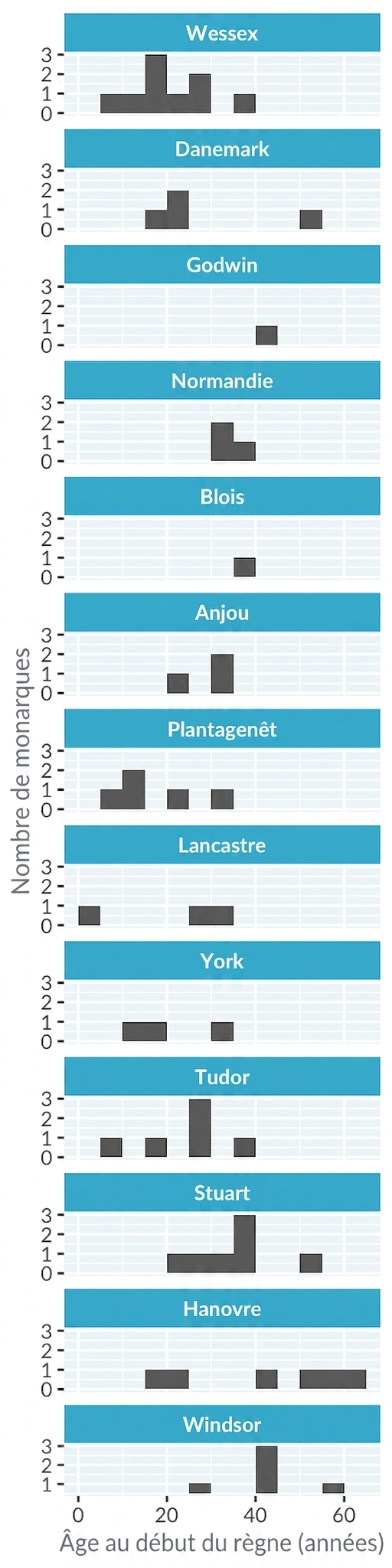

Un histogramme de l'âge au début du règne des rois et reines d'Angleterre, avec un panneau distinct pour chaque maison royale. Les panneaux sont empilés verticalement en une seule colonne, rendant le graphique haut et étroit.

Quand utiliser une boîte à moustaches ?

Variable continue, découpée par une variable catégorielle.
Pour comparer les distributions de la variable continue selon chaque catégorie.

Histogramme vs boîte à moustaches

Un histogramme de l'âge au début du règne des rois et reines.

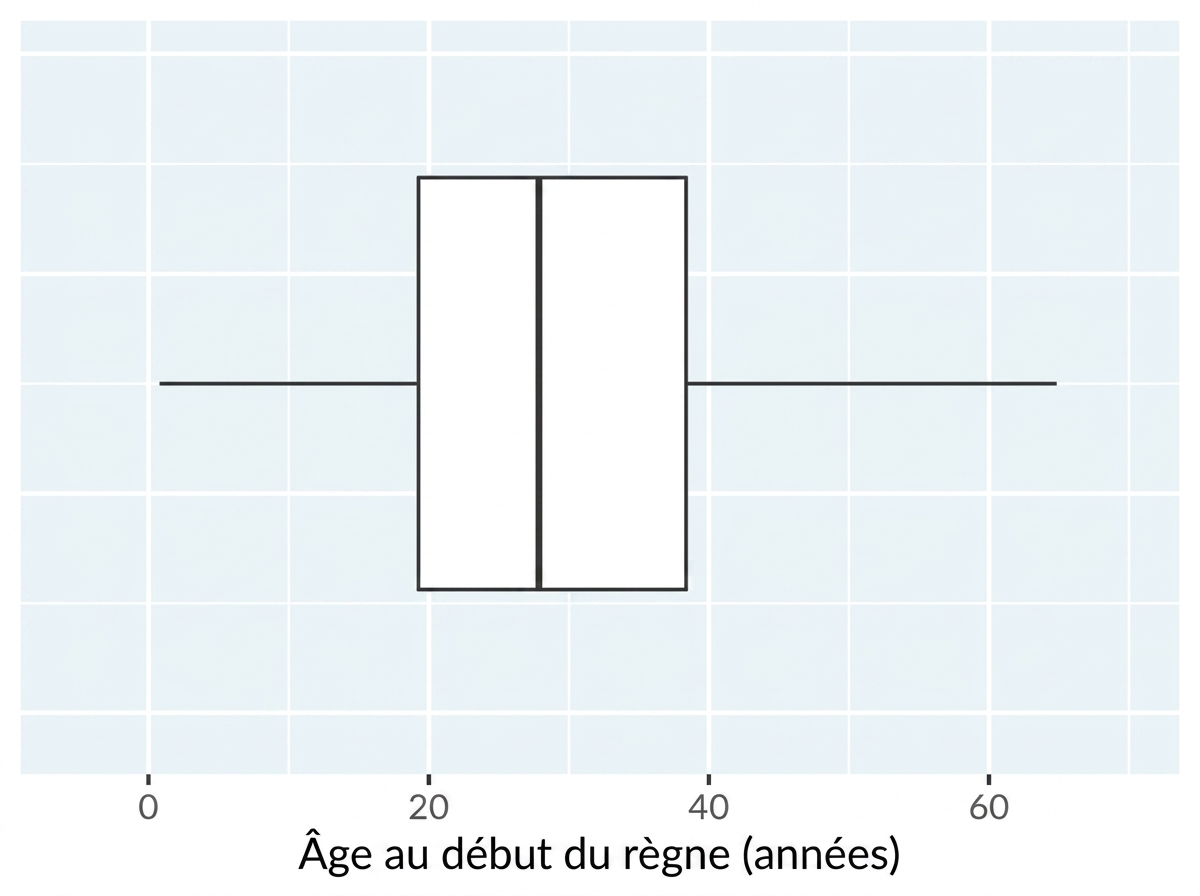

Une boîte à moustaches de l'âge au début du règne des rois et reines.

Histogramme vs boîte : trait médian

Un histogramme de l'âge au début du règne des rois et reines.

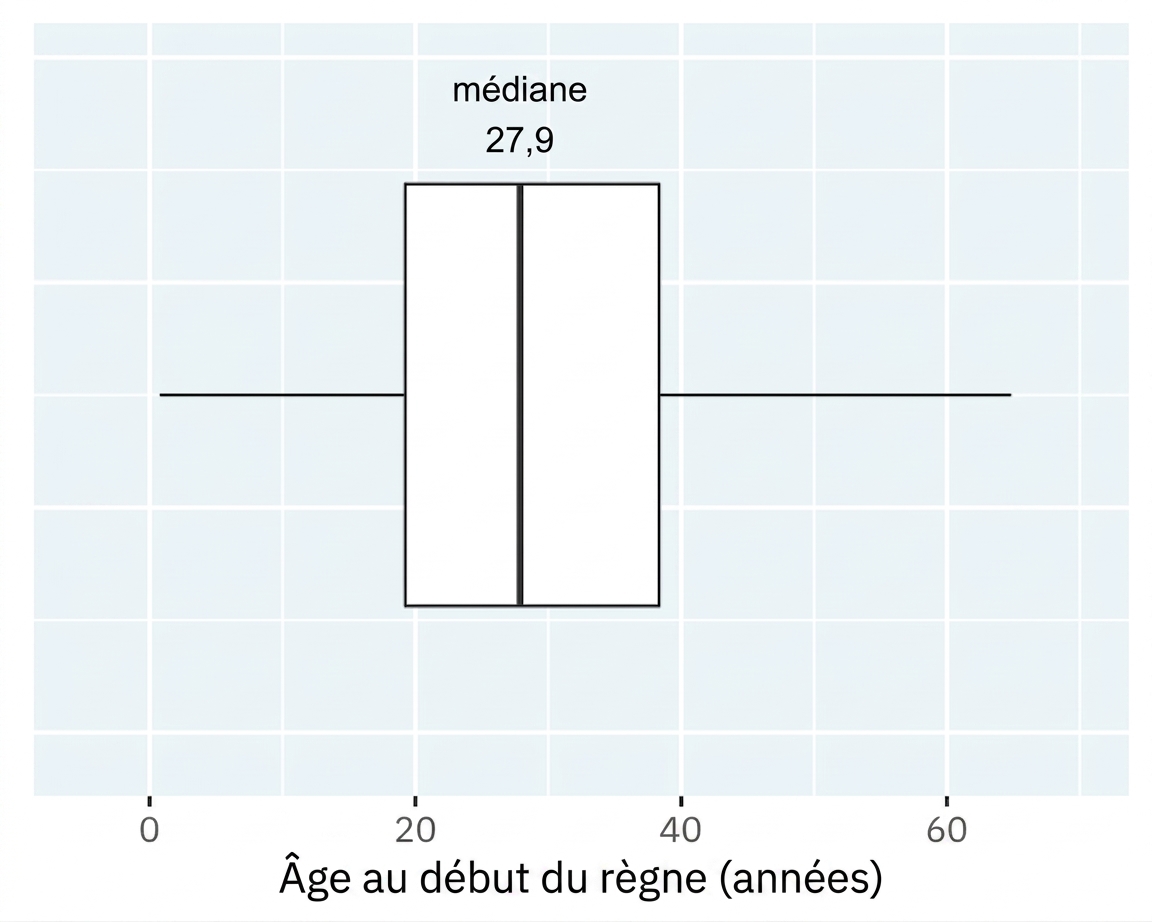

Une boîte à moustaches de l'âge au début du règne des rois et reines. Le trait central correspond à la médiane.

Histogrammes vs boîte : la boîte

Un histogramme de l'âge au début du règne des rois et reines.

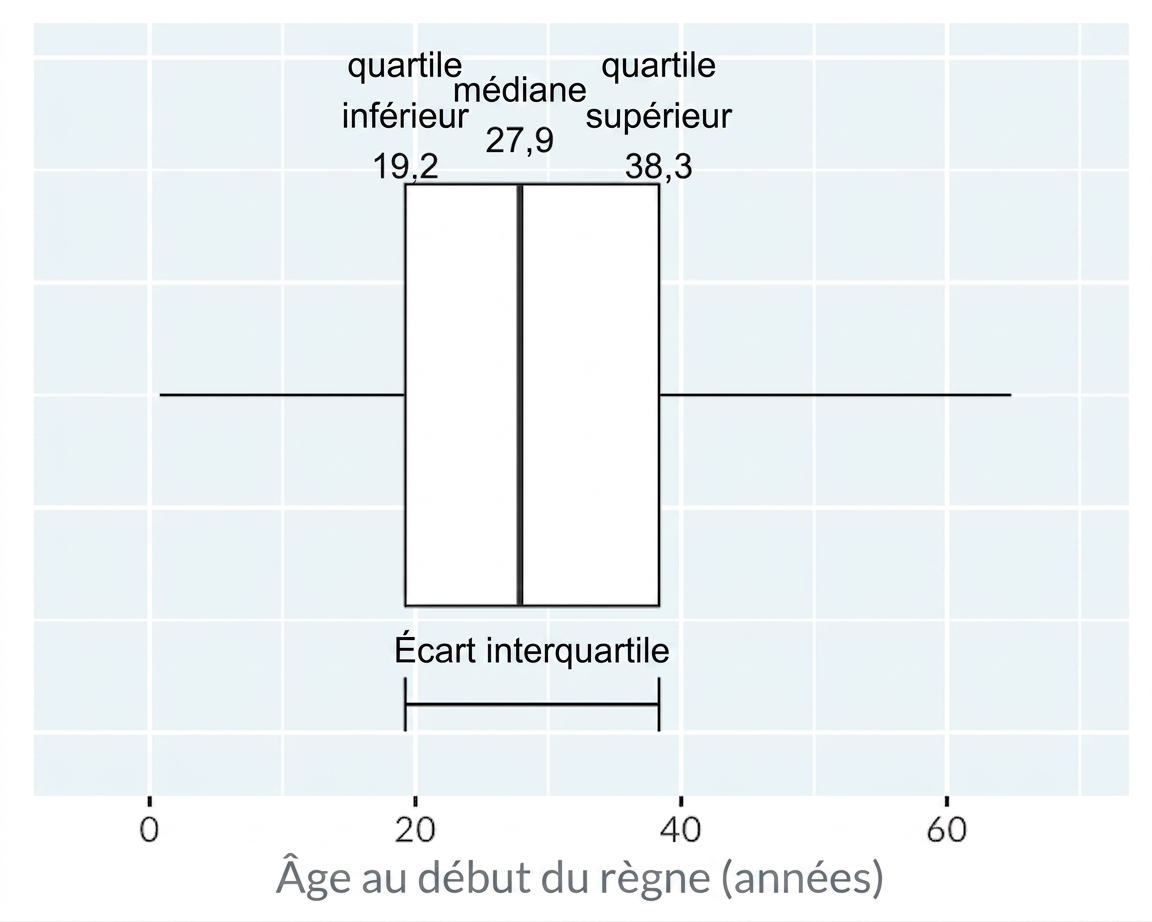

Une boîte à moustaches de l'âge au début du règne des rois et reines. Les côtés de la boîte vont du quartile inférieur au quartile supérieur ; l'étendue interquartile est la différence entre les deux.

Histogrammes vs boîtes : les moustaches

Un histogramme de l'âge au début du règne des rois et reines.

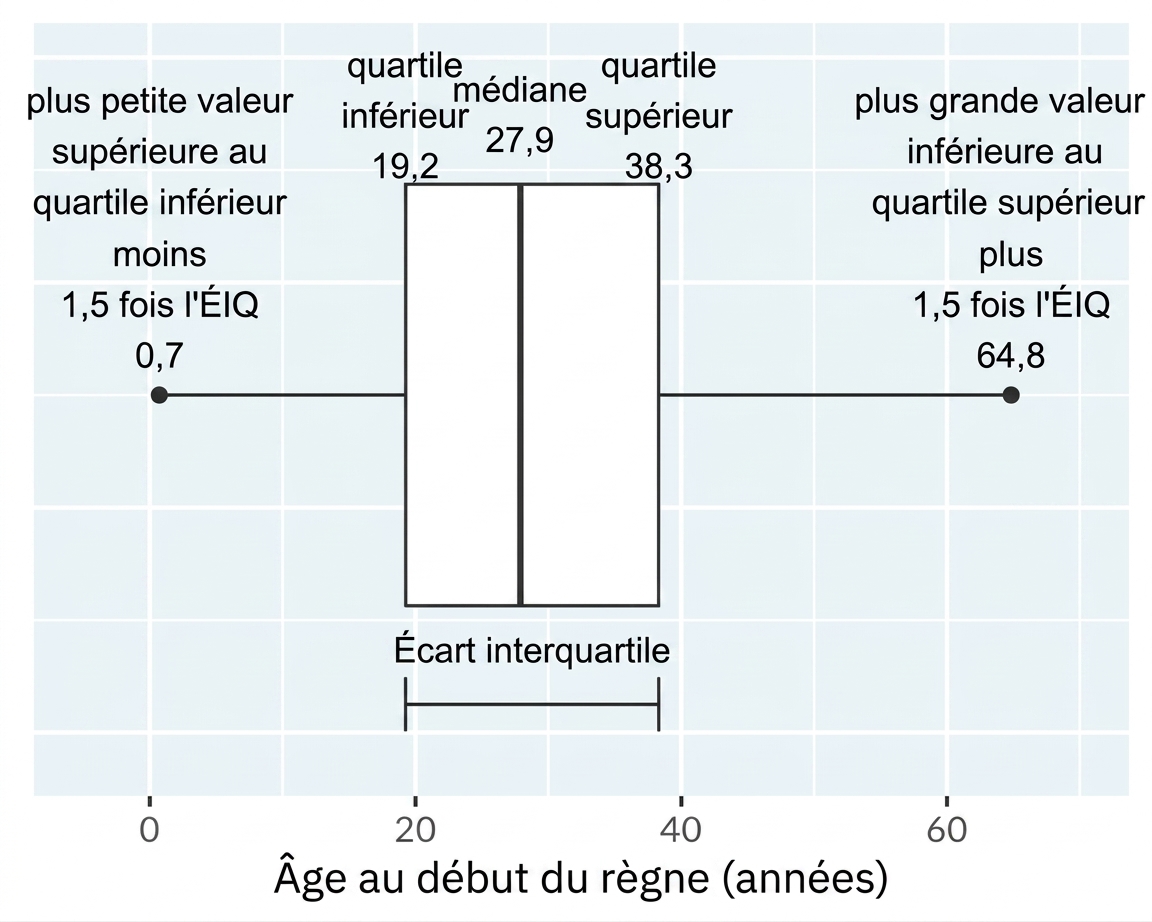

Une boîte à moustaches de l'âge au début du règne des rois et reines. Les moustaches s'étendent des côtés de la boîte jusqu'aux plus petites et plus grandes valeurs non extrêmes.

Monarques par maison

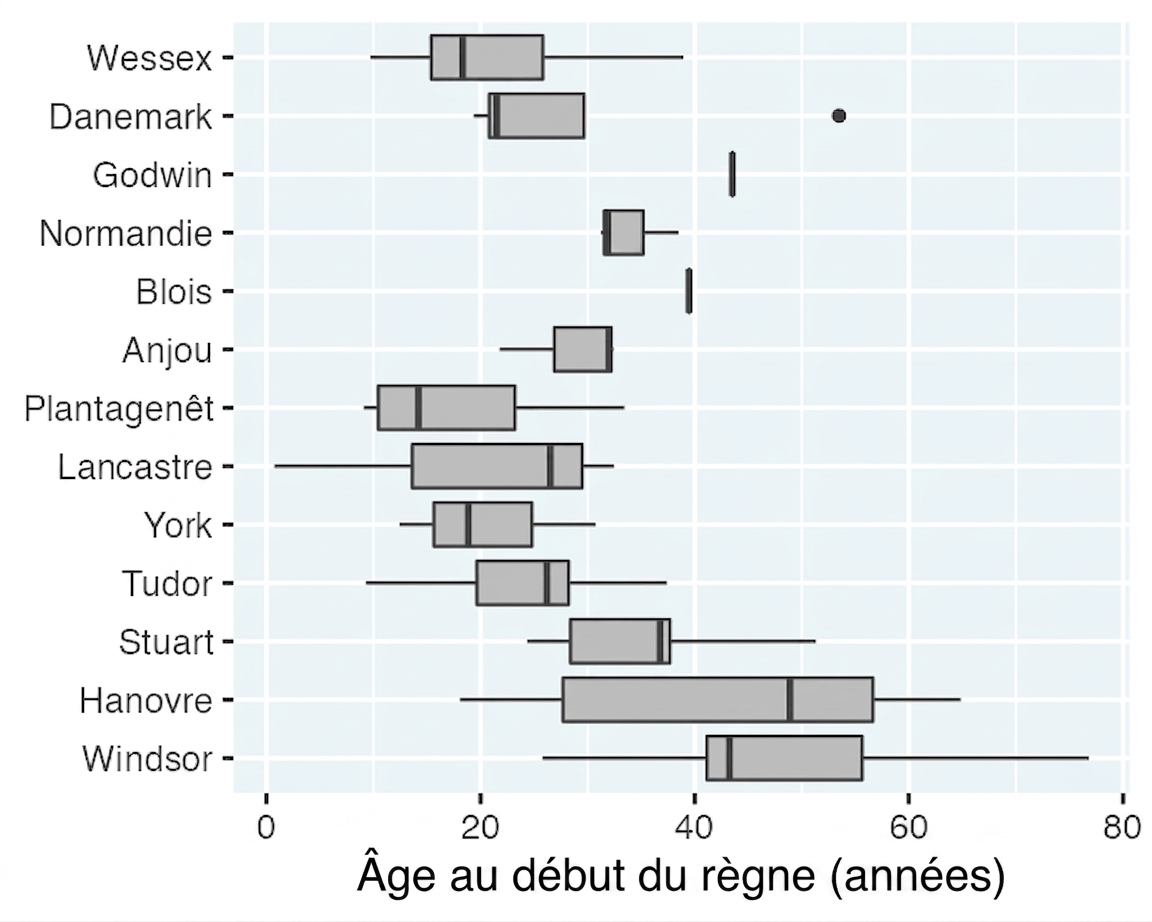

Boîtes à moustaches de l'âge au début du règne des rois et reines, une par maison royale.

Passons à la pratique !
