Diagrammes à bandes

Comprendre la visualisation de données

Richie Cotton

Data Evangelist at DataCamp

Quand utiliser un diagramme à bandes ?

Cas les plus courants :

  1. Vous avez une variable catégorielle.
  2. Vous voulez des comptes ou des pourcentages par catégorie.

Parfois :

  1. Vous voulez une autre mesure numérique par catégorie et devez inclure zéro dans le graphique.
Comprendre la visualisation de données



When will I, will I be famous?
I can't answer, I can't answer that

Bros – « When will I be famous? »

La pochette de l'album « When will I be Famous » de Bros.

Comprendre la visualisation de données

ESPN : 100 athlètes les plus célèbres de 2017

Rang Nom Prénom Sport Pays
1 Ronaldo Cristiano Soccer Portugal
2 James LeBron Basketball É.-U.
3 Messi Lionel Soccer Argentine
4 Federer Roger Tennis Suisse
5 Mickelson Phil Golf É.-U.
... ... ... ... ...
1 https://data.world/wesmagee/2017-espn-world-fame-100
Comprendre la visualisation de données

Bandes par pays

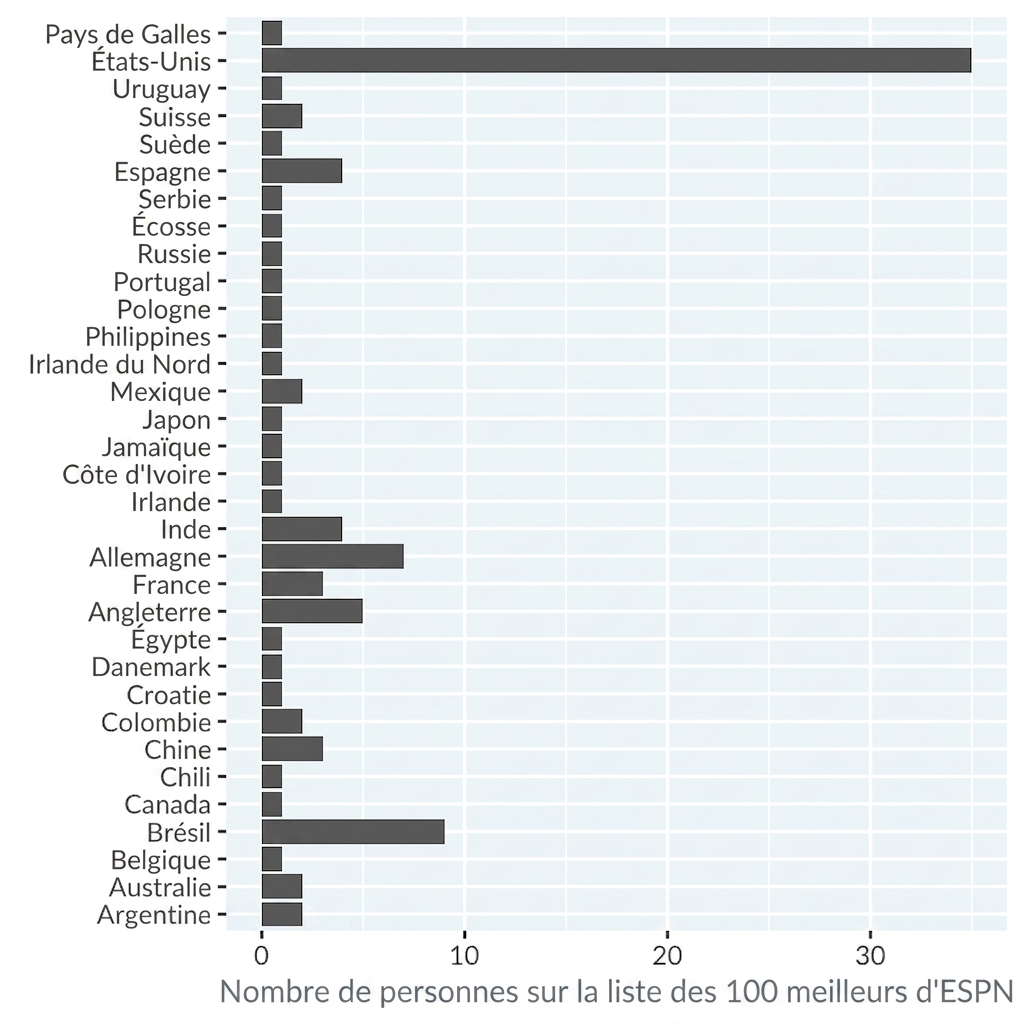

Diagramme à bandes des comptes de personnes dans la liste ESPN des 100 athlètes célèbres, par pays. Les pays sont en ordre alphabétique.

Comprendre la visualisation de données

Bandes verticales

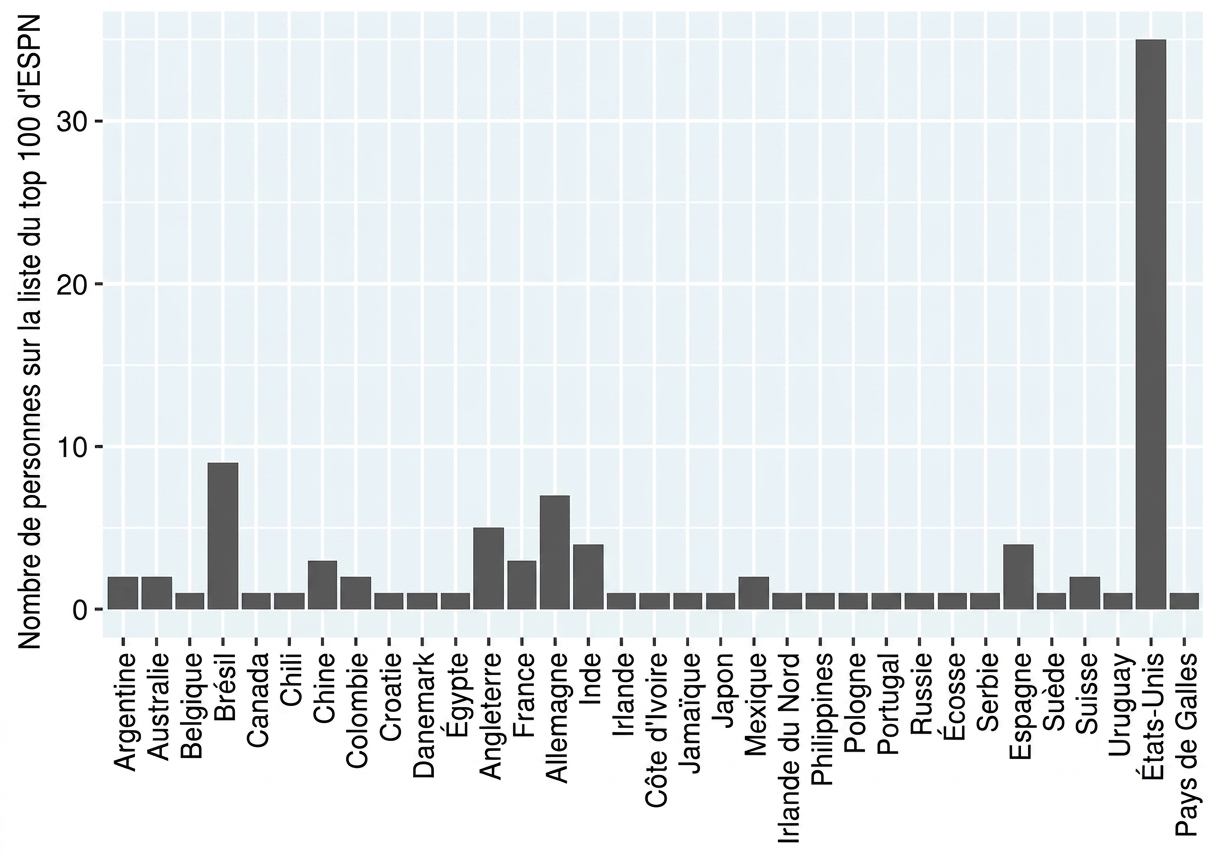

Diagramme à bandes des comptes de personnes dans la liste ESPN des 100 athlètes célèbres, par pays. Les pays sont en ordre alphabétique. Les axes x et y sont échangés pour que les bandes soient verticales.

Comprendre la visualisation de données

Trier par compte

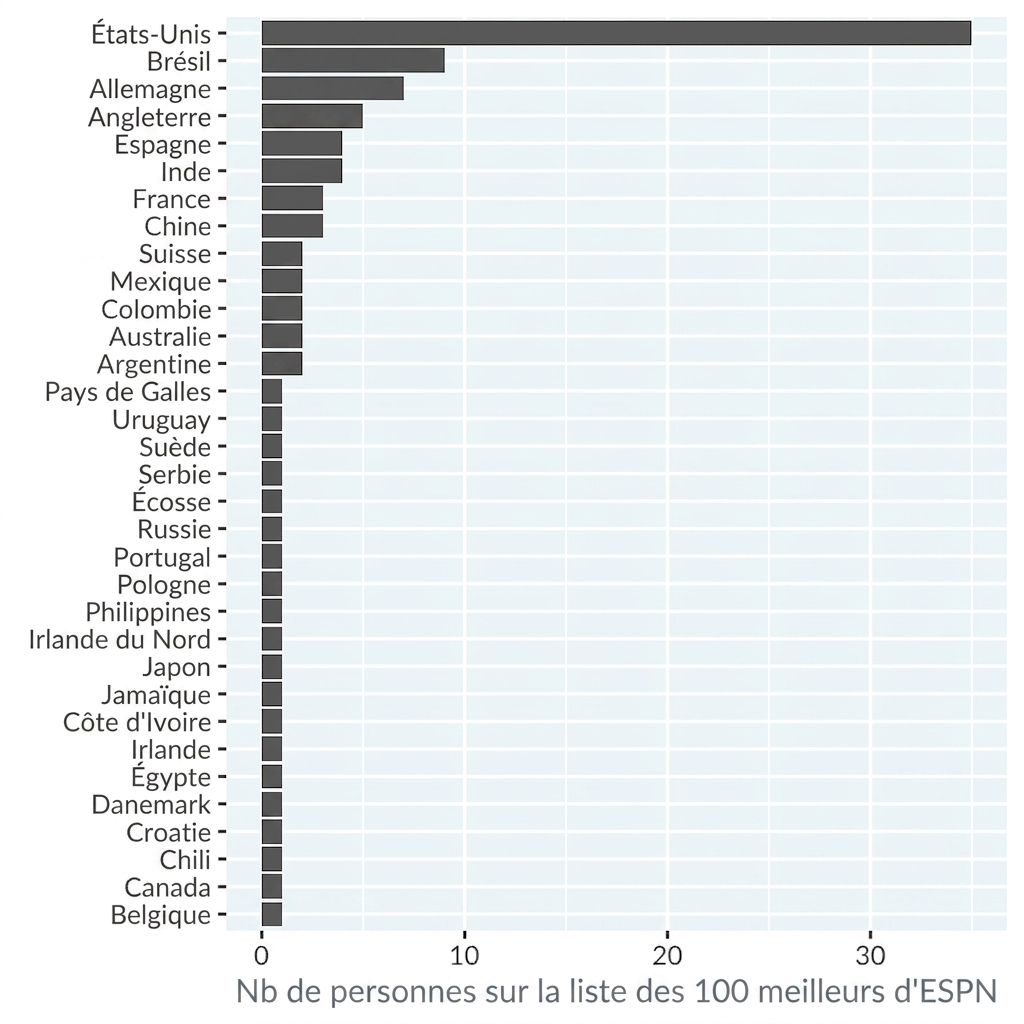

Diagramme à bandes des comptes de personnes dans la liste ESPN des 100 athlètes célèbres, par pays. Les pays sont triés par ordre décroissant du compte.

Comprendre la visualisation de données

Consommation de fruits et légumes chez les enfants

n_portions year pct_children
n = 0 2001 10.921779
n < 1 2001 3.843093
1 <= n < 2 2001 23.659102
... ... ...
4 <= n < 5 2018 12.28728
5 <= n 2018 17.87497
1 https://digital.nhs.uk/data-and-information/publications/statistical/health-survey-for-england/2018/health-survey-for-england-2018-data-tables
Comprendre la visualisation de données

Empiler les bandes

Diagramme à bandes empilées du nombre de portions de fruits et légumes consommées chaque jour par les enfants du Royaume‑Uni selon l'année. Les verts plus foncés indiquent plus de fruits et légumes.

Comprendre la visualisation de données

Bandes vs boîtes à moustaches

Boîtes à moustaches de l'âge de début de règne des rois et reines, une par maison royale.

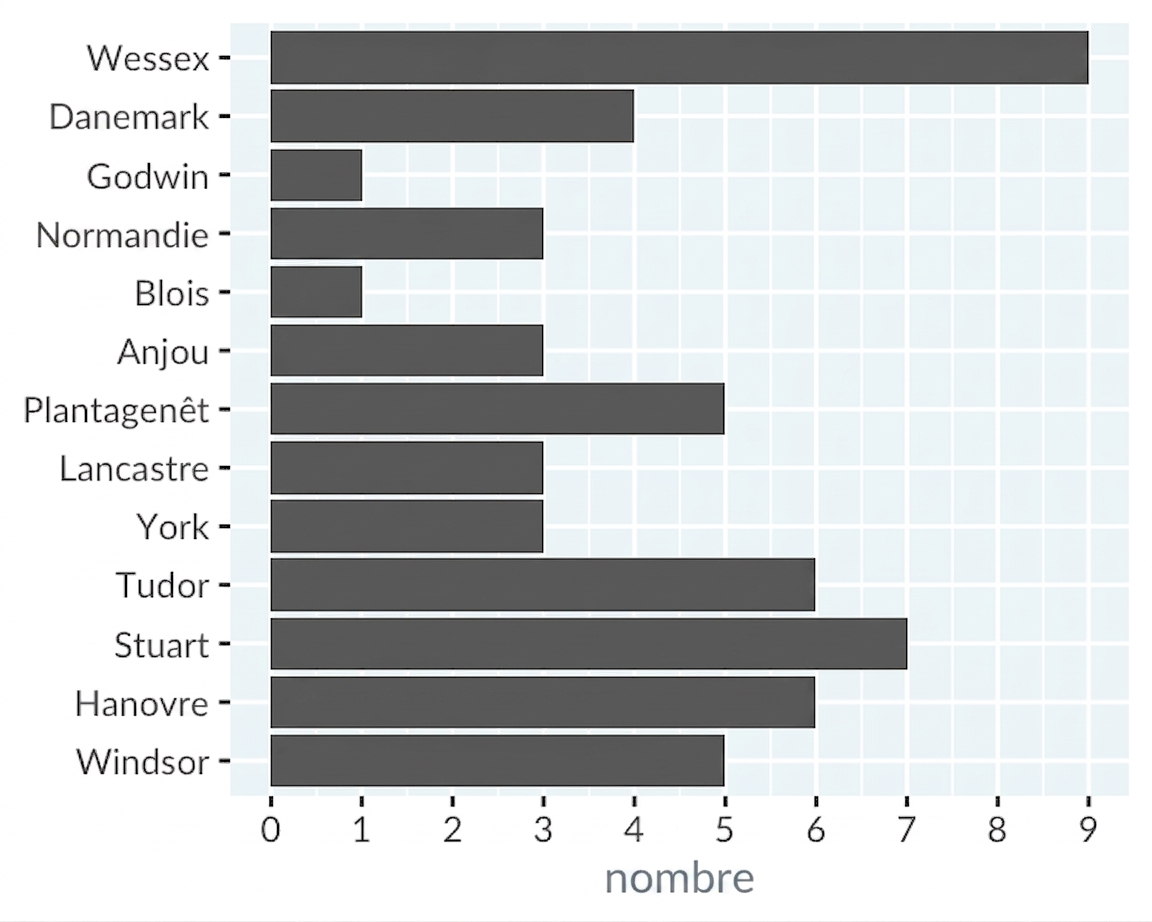

Diagramme à bandes des comptes de rois et reines par maison royale.

Comprendre la visualisation de données

Autres mesures que les comptes

Boîtes à moustaches de l'âge de début de règne des rois et reines, une par maison royale.

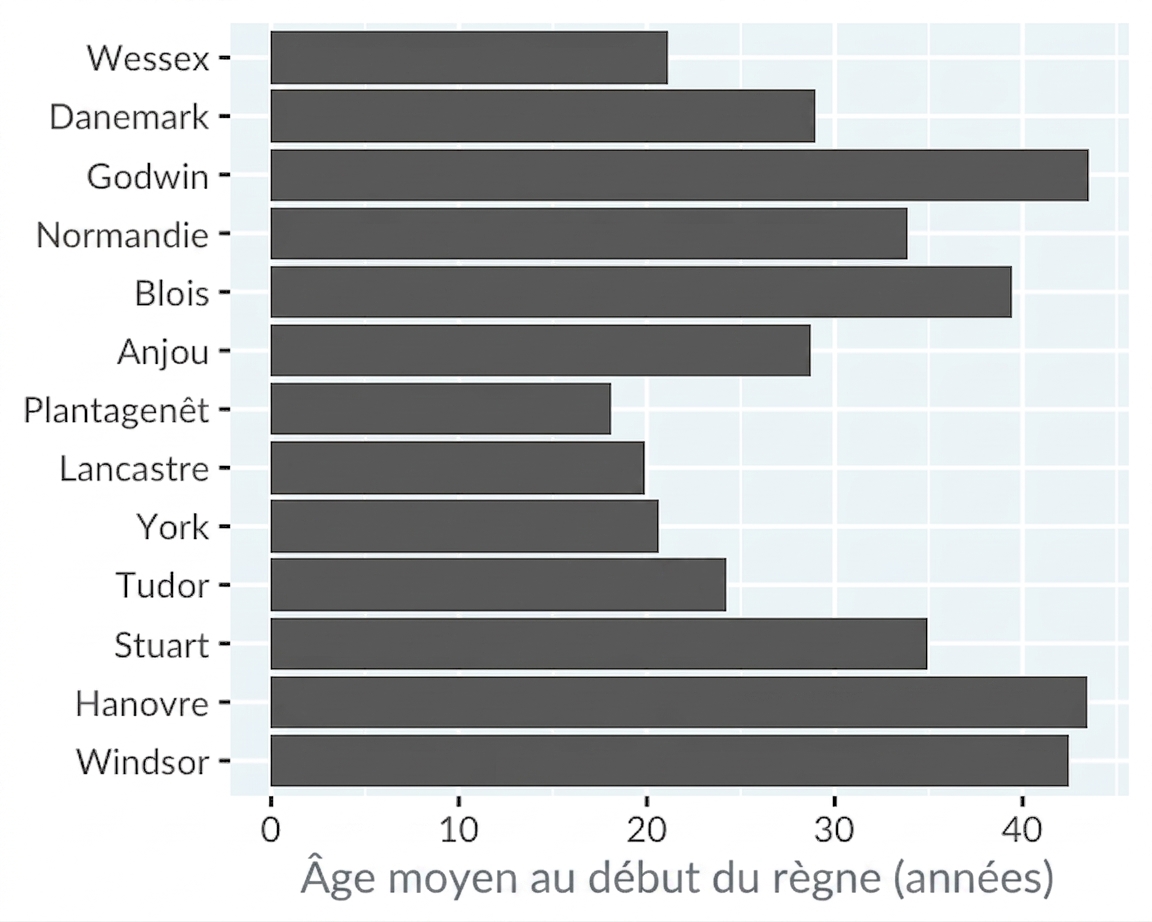

Diagramme à bandes de l'âge moyen de début de règne des rois et reines par maison royale.

Comprendre la visualisation de données

Passons à la pratique !
