Ящичные диаграммы

Понимание визуализации данных

Richie Cotton

Data Evangelist at DataCamp

Гистограммы нельзя просто раскрасить

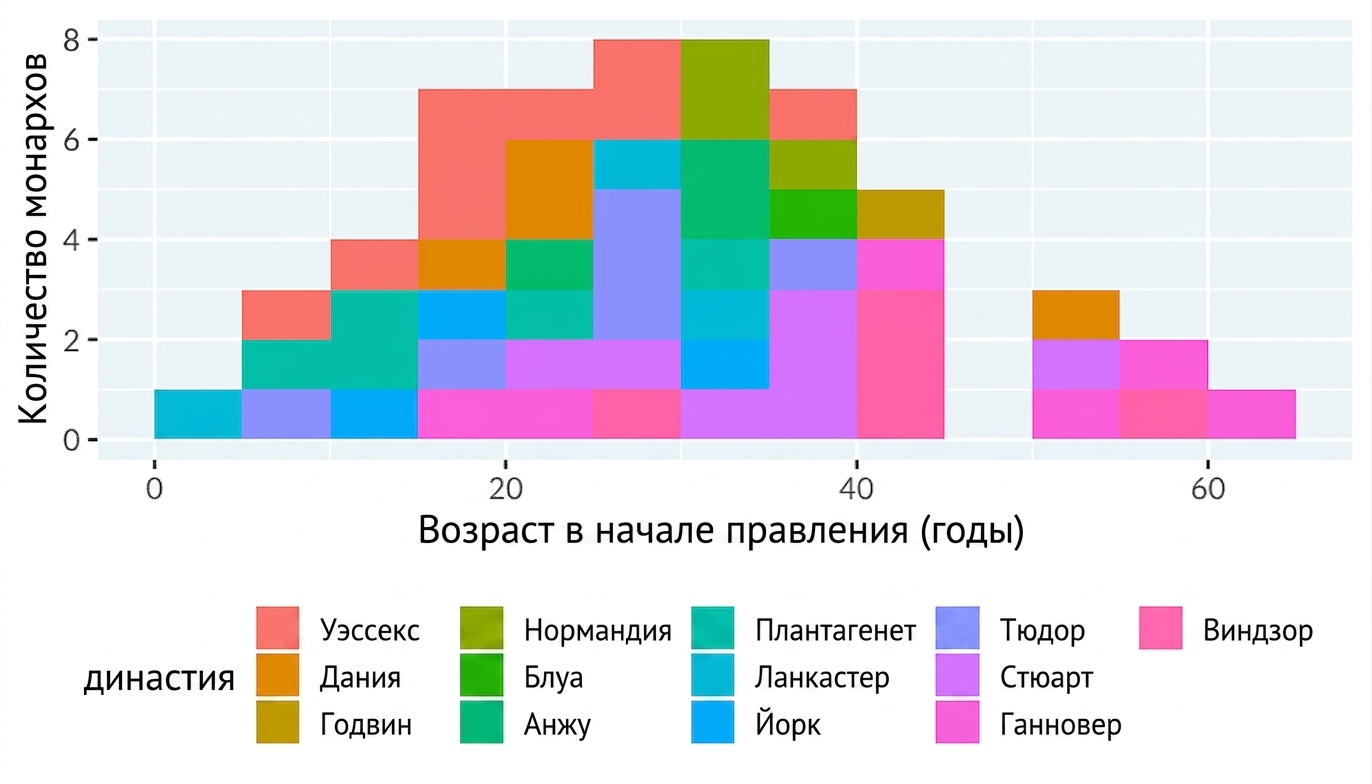

Гистограмма возраста вступления на престол английских королей и королев, окрашенная по королевским домам. Напоминает монстра-кляксу из видеоигры 1980-х.

Каждая гистограмма — в отдельной панели

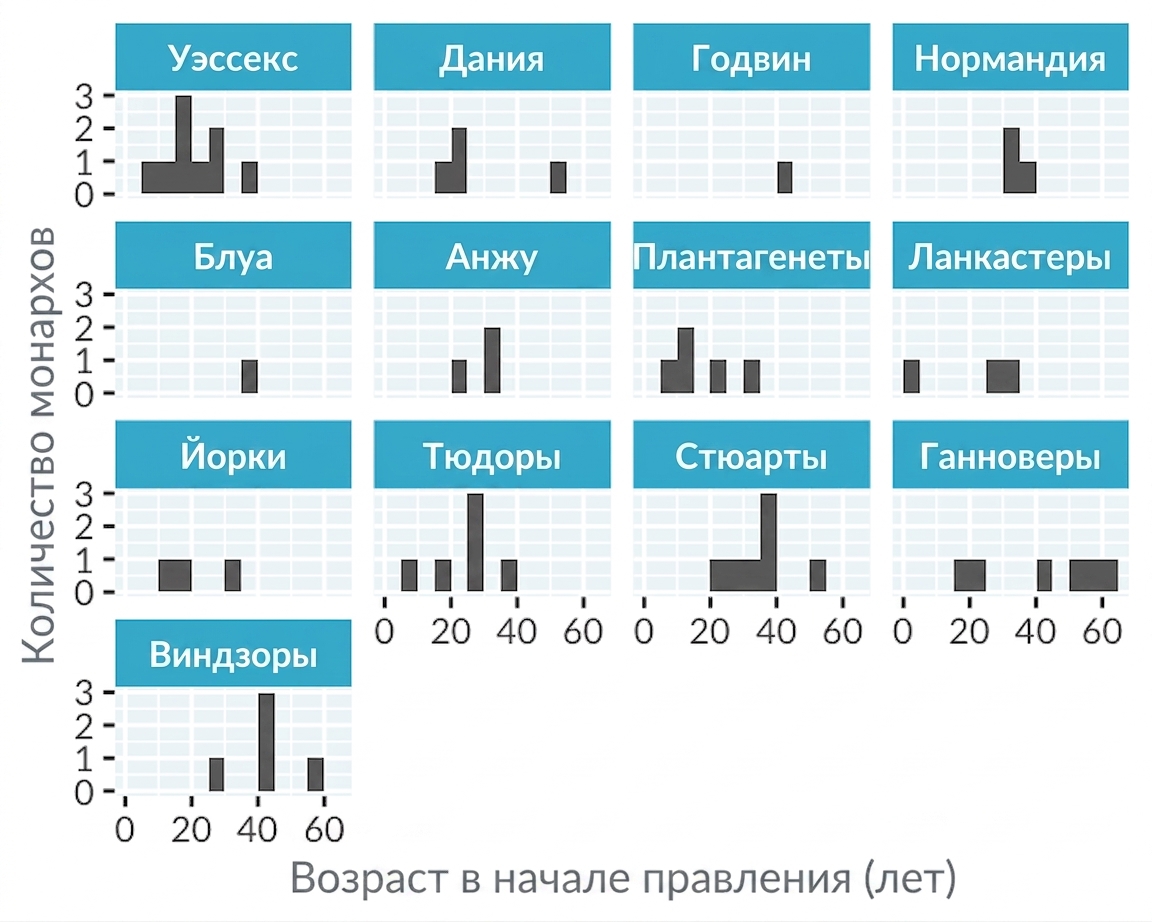

Гистограмма возраста вступления на престол английских королей и королев с отдельными панелями для каждого королевского дома.

Каждая гистограмма — в отдельной панели

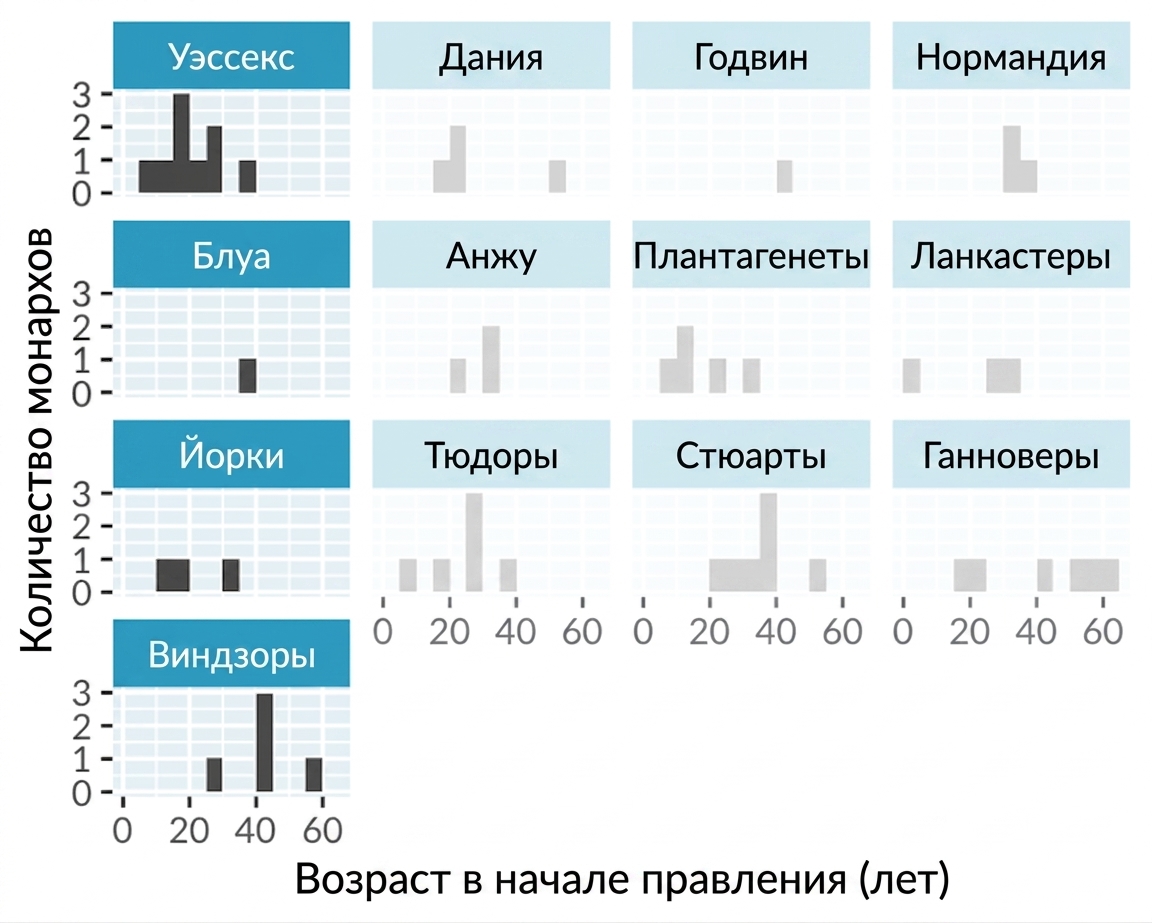

Гистограмма возраста вступления на престол английских королей и королев с отдельными панелями для каждого королевского дома. Левый столбец панелей выделен.

Каждая гистограмма — в отдельной панели

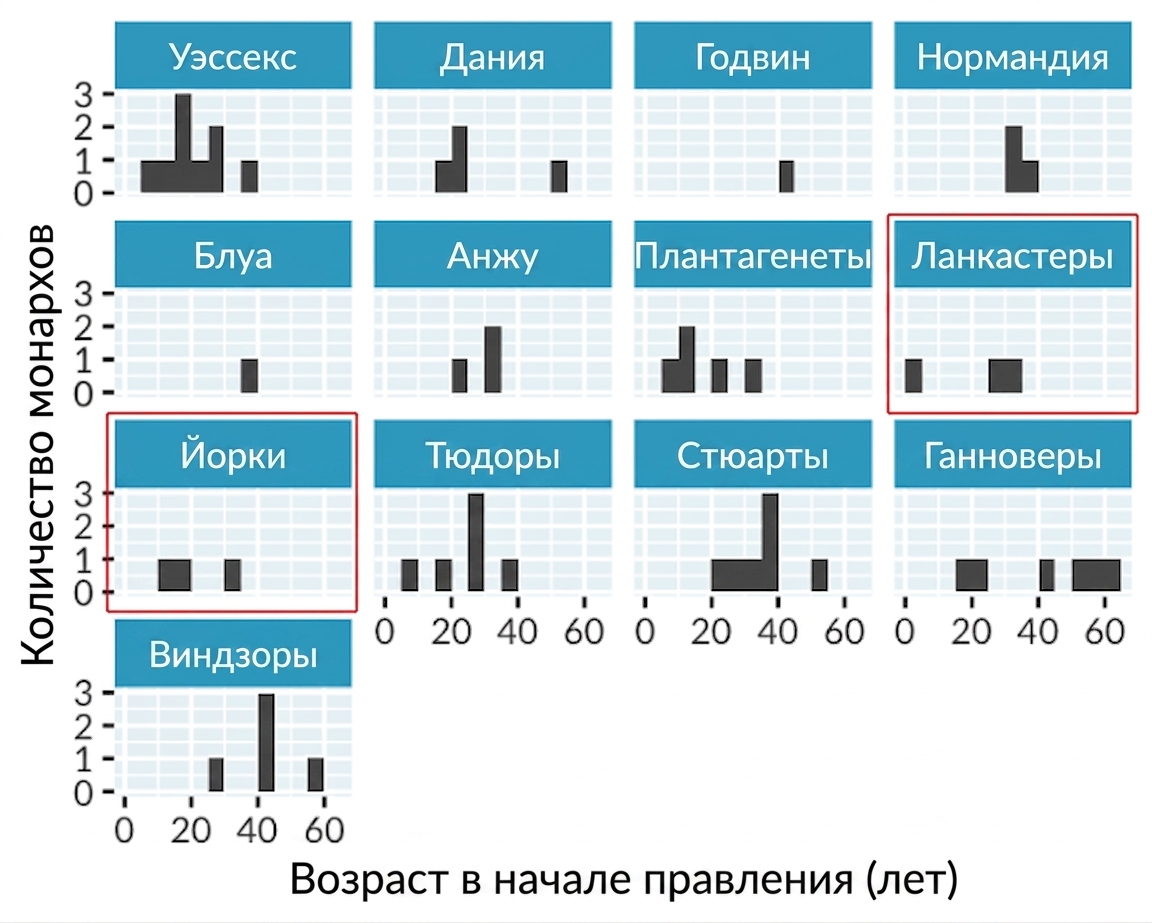

Гистограмма возраста вступления на престол английских королей и королев с отдельными панелями для каждого королевского дома. Выделены дома Ланкастеров и Йорков.

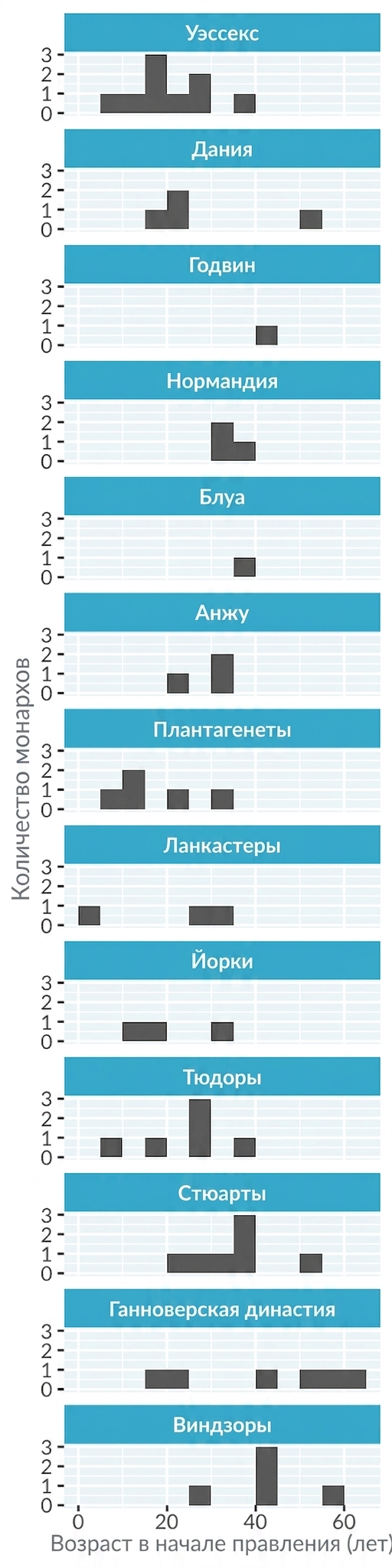

Гистограмма возраста вступления на престол английских королей и королев с отдельными панелями для каждого королевского дома. Панели расположены вертикально в один столбец — график получается высоким и узким.

Когда использовать ящичную диаграмму?

Когда есть непрерывная переменная, которую нужно разбить по категориальной.
Когда нужно сравнить распределения непрерывной переменной по каждой категории.

Гистограмма vs. ящичная диаграмма

Гистограмма возраста вступления на престол королей и королев.

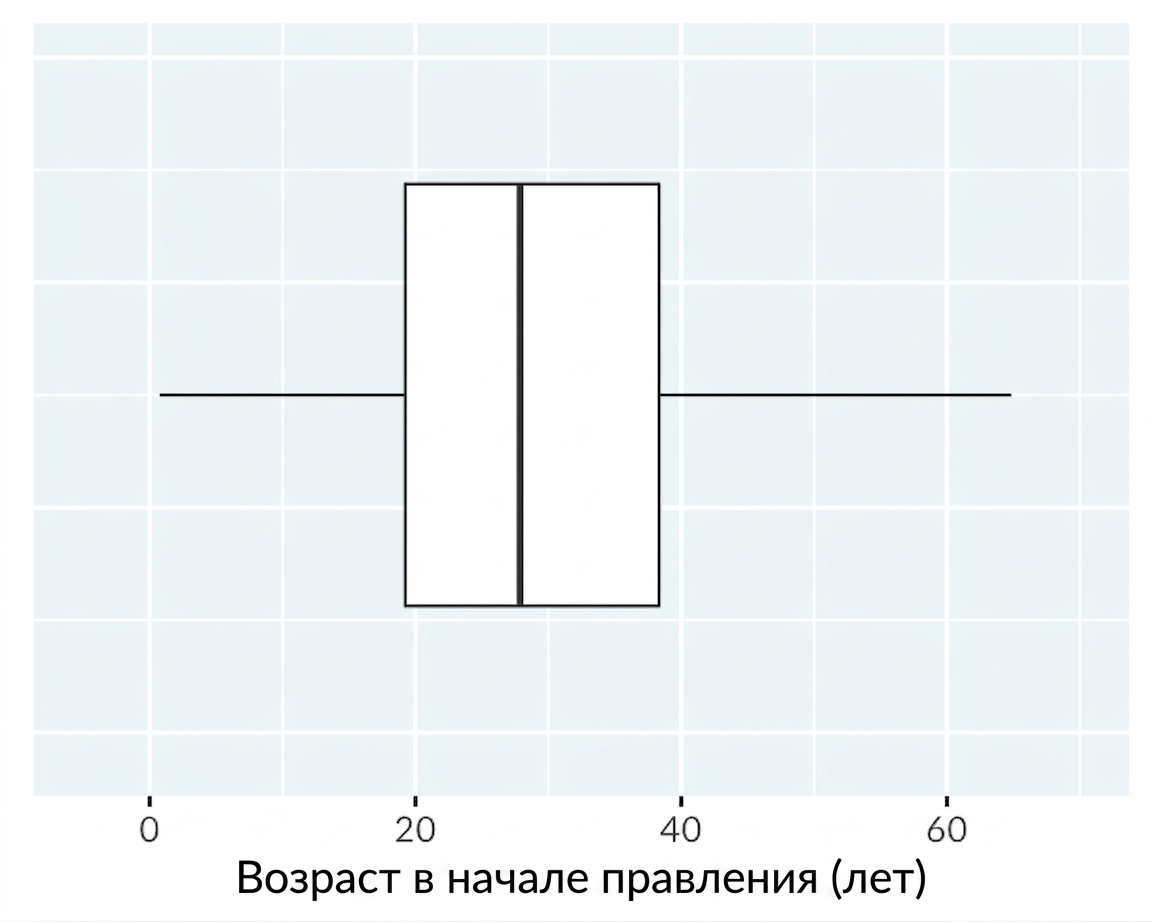

Ящичная диаграмма возраста вступления на престол королей и королев.

Гистограмма vs. ящичная диаграмма: центральная линия

Гистограмма возраста вступления на престол королей и королев.

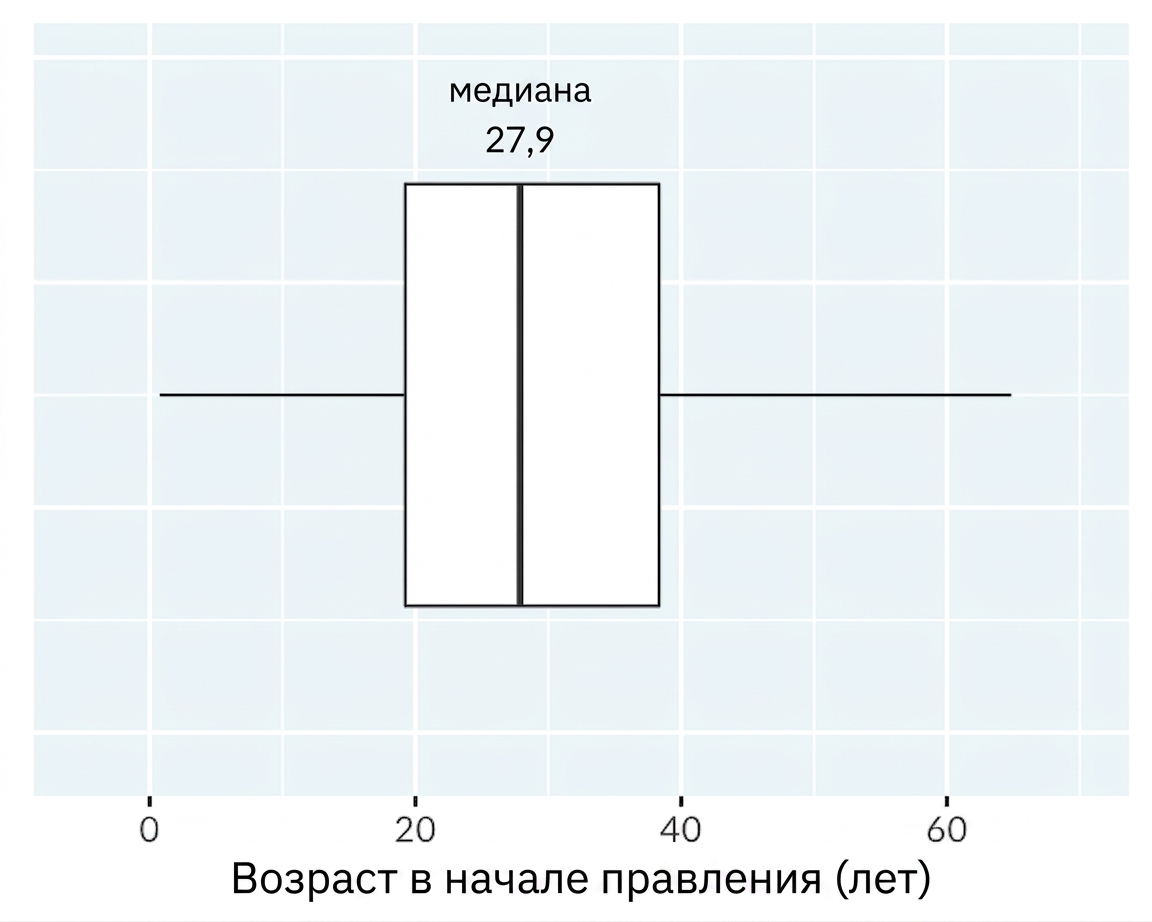

Ящичная диаграмма возраста вступления на престол королей и королев. На диаграмме отмечена центральная линия, соответствующая медиане.

Гистограмма vs. ящичная диаграмма: ящик

Гистограмма возраста вступления на престол королей и королев.

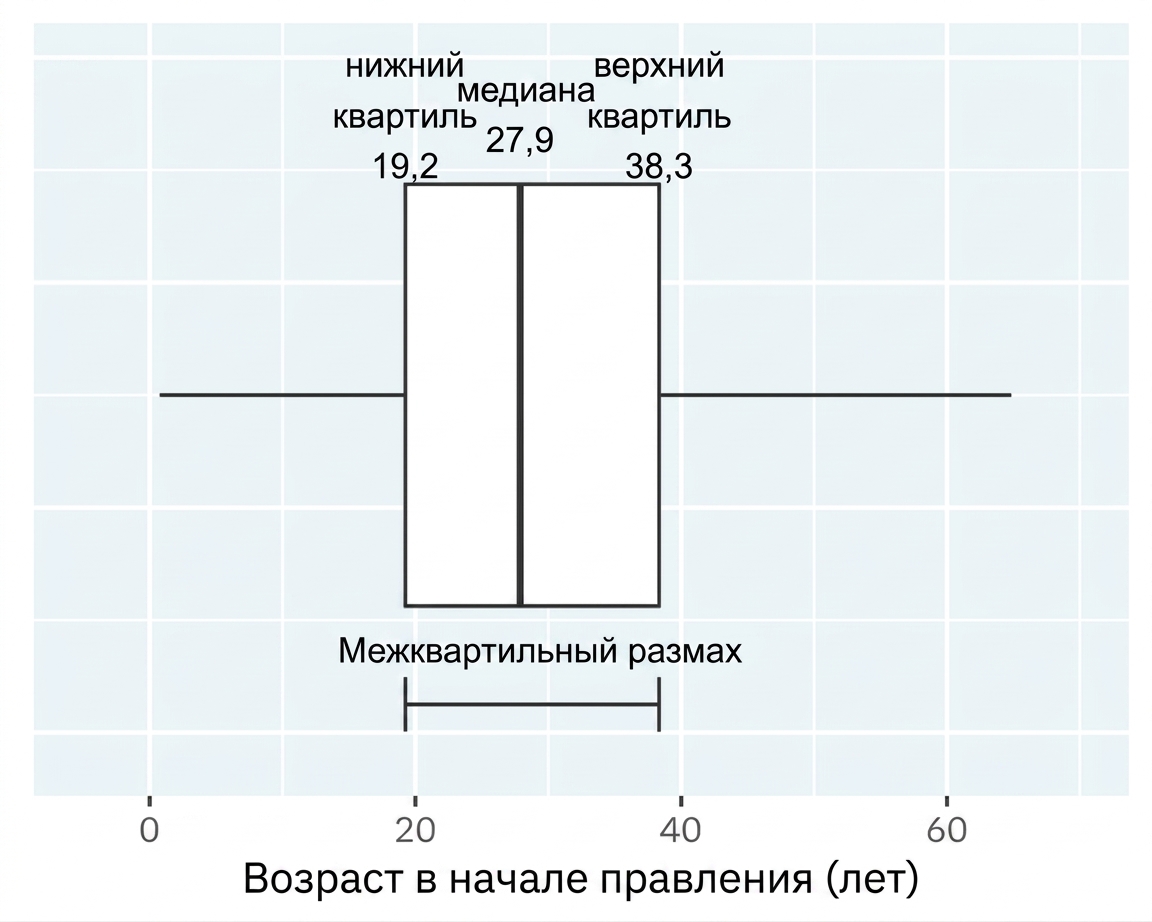

Ящичная диаграмма возраста вступления на престол королей и королев. На диаграмме отмечены границы ящика: нижний и верхний квартили, а также межквартильный размах как разность между ними.

Гистограмма vs. ящичная диаграмма: усы

Гистограмма возраста вступления на престол королей и королев.

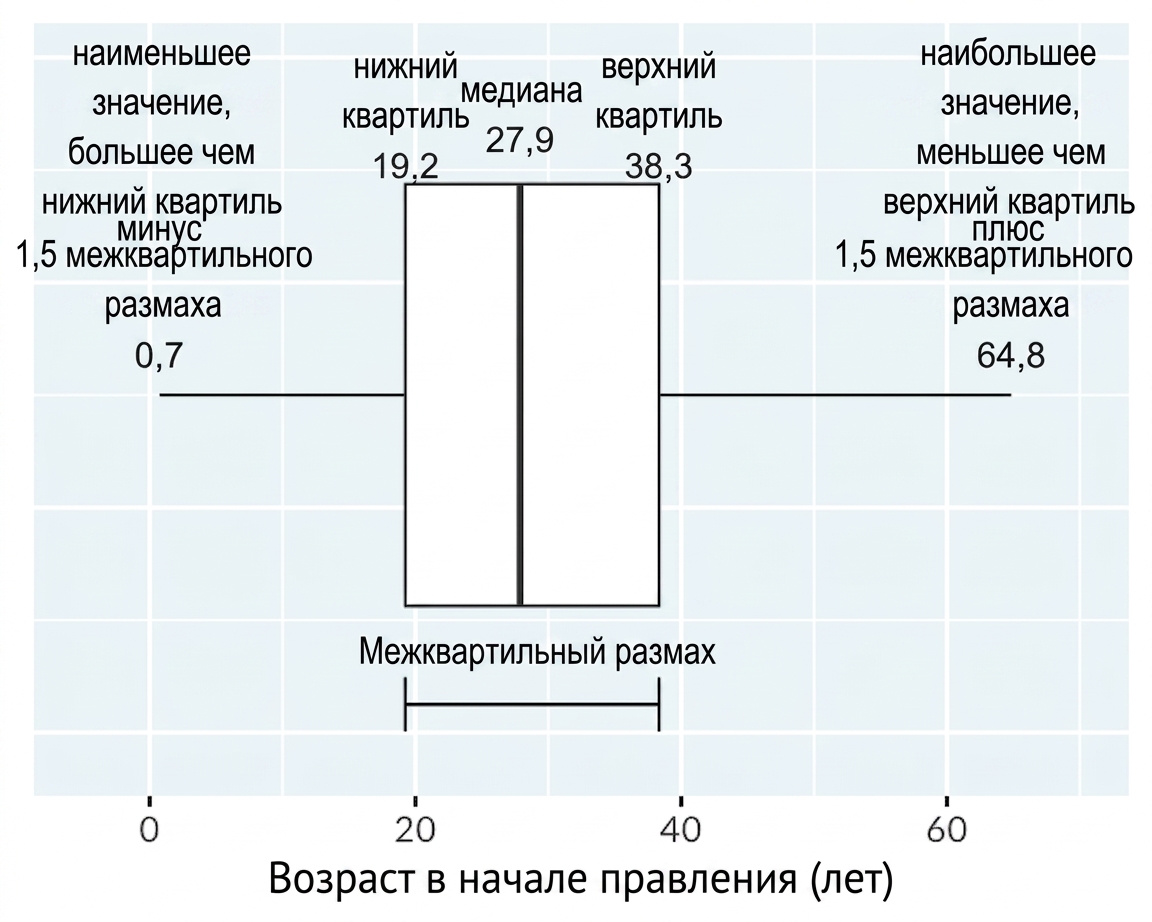

Ящичная диаграмма возраста вступления на престол королей и королев. На диаграмме отмечены усы, идущие от границ ящика до наименьшего и наибольшего значений, не являющихся выбросами.

Монархи по королевским домам

Ящичные диаграммы возраста вступления на престол королей и королев по каждому королевскому дому.

Давайте потренируемся!
